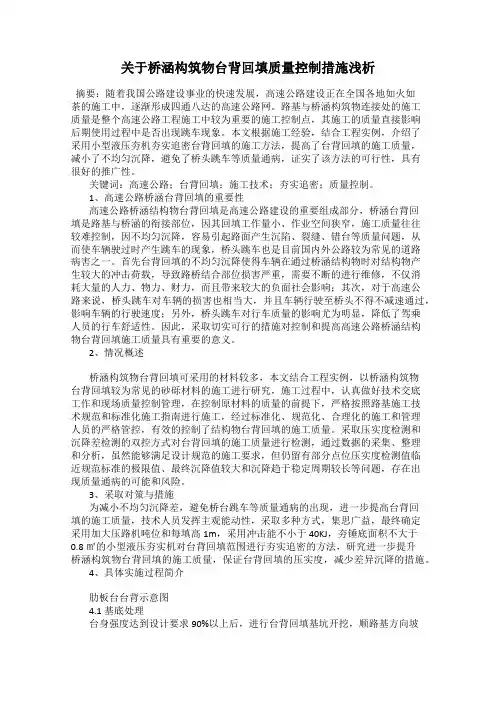

关于桥涵构筑物台背回填质量控制措施浅析
关于桥涵构筑物台背回填质量控制措施浅析摘要：随着我国公路建设事业的快速发展，高速公路建设正在全国各地如火如荼的施工中，逐渐形成四通八达的高速公路网。
路基与桥涵构筑物连接处的施工质量是整个高速公路工程施工中较为重要的施工控制点，其施工的质量直接影响后期使用过程中是否出现跳车现象。
本文根据施工经验，结合工程实例，介绍了采用小型液压夯机夯实追密台背回填的施工方法，提高了台背回填的施工质量，减小了不均匀沉降，避免了桥头跳车等质量通病，证实了该方法的可行性，具有很好的推广性。
关键词：高速公路；台背回填；施工技术；夯实追密；质量控制。
1、高速公路桥涵台背回填的重要性高速公路桥涵结构物台背回填是高速公路建设的重要组成部分，桥涵台背回填是路基与桥涵的衔接部位，因其回填工作量小、作业空间狭窄，施工质量往往较难控制，因不均匀沉降，容易引起路面产生沉陷、裂缝、错台等质量问题，从而使车辆驶过时产生跳车的现象，桥头跳车也是目前国内外公路较为常见的道路病害之一。
首先台背回填的不均匀沉降使得车辆在通过桥涵结构物时对结构物产生较大的冲击荷载，导致路桥结合部位损害严重，需要不断的进行维修，不仅消耗大量的人力、物力、财力，而且带来较大的负面社会影响；其次，对于高速公路来说，桥头跳车对车辆的损害也相当大，并且车辆行驶至桥头不得不减速通过，影响车辆的行驶速度；另外，桥头跳车对行车质量的影响尤为明显，降低了驾乘人员的行车舒适性。
因此，采取切实可行的措施对控制和提高高速公路桥涵结构物台背回填施工质量具有重要的意义。
2、情况概述桥涵构筑物台背回填可采用的材料较多，本文结合工程实例，以桥涵构筑物台背回填较为常见的砂砾材料的施工进行研究，施工过程中，认真做好技术交底工作和现场质量控制管理，在控制原材料的质量的前提下，严格按照路基施工技术规范和标准化施工指南进行施工，经过标准化、规范化、合理化的施工和管理人员的严格管控，有效的控制了结构物台背回填的施工质量。
台背回填的施工控制要点
桥涵及结构物台背回填的施工控制要点为确保桥涵及结构物台背回填质量，规范施工，从回填材料、施工工艺、检测标准等方面作如下要求：一、材料要求1、桥涵及结构物台背回填宜采用水稳性好的材料，如继配砂砾、继配碎石、天然继配额砾（碎）石土等，不满足规定的继配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50mm，塑性指数应小于12，CBR值≧8.2、回填材料应经实验室取样检测合格，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的路段，采用继配砾（碎）石回填至地下水位以上30cm。
注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
二、施工要求1、台背回填实行“五专”施工，采用专门的材料、专门的压实机具、专业的施工队伍、专门的施工员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与强身之间的缝面用三油两毡（油毡宽度≧20cm）处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，每级台阶高为1m，台阶顶做成2%~4%的内倾斜坡。
6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
桥涵台背回填应与锥坡填土同步进行，一次填足并保证压实修整后能达到设计宽度要求。
涵顶填土压实厚度大于0.5m 时，方可允许机械通行。
台背回填实施细则
台背回填实施细则为了严格控制桥台台后和涵洞两侧台背回填施工质量，进一步明确各类结构物台背回填材料和填筑施工工艺，依据《公路路基施工技术规范》及施工图纸要求，结合本项目的实际情况，特制定本实施细则。
一、台背回填材料要求参照本项目工程量清单，桥台台背及涵洞台背回填统一采用石屑或中（粗）砂。
在施工前台背回填材料须按规定做相关试验，总监办中心试验室抽检合格后方能使用。
二、台背回填的压实机具为确保台背回填的质量，要求配备20T振动压路机和小型夯实机。
采用水密法施工时，应需要使用插入式振捣棒、平板振捣器、小型压路机、夯机等。
三、台背回填需要注意的问题1、肋式台、柱式台台背回填：应在台身强度达到设计强度的80%以上时方可进行。
一般情况下，桥涵上部构造未安装就位前，不得进行台背回填施工。
桥下溜坡，桥台台帽，桥台锥坡范围内回填应跟台背一起回填填筑成一整体。
2、轻型台、薄壁台、U型台台背回填：基础完成后，应及时进行基坑回填并用小型机械夯实以防基坑积水。
剩余部分的回填应在结构物上部做好，并且砼强度达到70%（盖板铰缝砼施工强度达100%）后方可进行，并同时在两端台后对称分层回填。
3、圆管涵、盖板涵、箱涵拱涵、盖板涵台背回填：圆管涵台背在1/2管径高以下采用小型击打夯机，人工、摊铺整平进行回填，1/2管径高以上可使用压路机碾压。
在盖板铰缝砼施工强度达100%，支撑梁施工完毕强度达到100%后，可进行台背回填。
4、重力式桥台台背回填：重力式桥台在桥台砼或砌石强度达到100%后进行台背回填。
5、有支撑梁的通道台背回填：施工前应先严格夯实地基，防止支撑梁下脱空。
台身台帽施工完毕后，台后回填应先填筑1.5-2.0米的高度以解决排水问题。
剩余的回填必须在上部空心板已架好的情况下方可进行，并应同时在两端台后对称分层回填。
6、使用中粗砂作为填料时应采用水密法密实，台后两侧底部和侧面均应埋设带滤层且直径不小于10cm的PVC管，以利排水和密实。
某高速公路桥涵构造物台背回填施工要求
某高速公路桥涵构造物台背回填施工要求一、台背基坑回填1、台前基坑填料为素土，台后基坑填料可换填为14%电石灰土或液态粉煤灰。
2、基坑回填前，应彻底清除基坑内的杂物、垃圾、浮土并整平、夯实达到规定的密实度。
3、应分层填筑，压实厚度不得超过15cm。
应在构造物台墙的明显位置按照每层的压实厚度设置三道（中间和两边各一道）红白相间的标尺线，用以控制填土厚度。
4、压实设备必须符合压实要求，应选用静压压路机或夯击能足够的小型压实机具。
5、当基坑内有水时，应先排水再回填。
若无法排水时，在征得项目工程师和监理同意后可采用砂砾换填至水面以上经压实合格后，再分层进行填筑。
6、当基坑较深时，可根据工作面的宽窄由现场监理工程师和项目工程师确定采用液态粉煤灰或14%的电石灰土进行回填。
二、台背回填（一）用电石灰土代替原设计石灰土进行结构物回填1、回填范围：按照设计文件要求的范围以及台前、锥坡。
2、回填材料：搭板以下至路床顶面范围内采用水泥稳定级配碎石，质量标准与路面基层相同。
路床顶面至原地面（台前、台后、锥坡）均统一采用14%的电石灰稳定土。
所有用于台背回填的材料必须采用机械集中拌合，并严格控制结合料剂量及含水量，禁止采用就地翻拌的方法。
3、准备工作施工前首先应对台前、台后回填范围之内的原地表进行场地清理，包括因钻孔遗留的泥浆、湿软土层，对于凿除桩头扩挖的坑穴及土体被扰动的不实部分，应进行挖除、回填、夯实、整平。
清理之后，应全面进行填前压实，达到规定要求并在验收合格后方可进行回填土方的施工。
4、台背回填试验段考虑到台背回填的重要性，各施工单位必须先搞试验段。
试验段进行之前，承包商应向监理工程师提供详细的施工方案，经批准后方可进行。
试验段主要解决以下问题：①不同回填材料合理的松铺系数，压实厚度；②所填材料的最佳含水量范围；③人员、机械配置；④碾压或夯实遍数；试验段成功后，应总结试验段成果并报监理工程师批准后方可正式进行台背回填工作。
桥涵台背回填施工方案及处理措施
桥涵台背回填施工方案及处理措施一、施工方案1.确定施工范围和工期：根据设计要求和施工条件确定回填工程的范围和工期。
2.准备工作：清理施工区域，清除杂物和障碍物，确保施工区域的平整和清洁。
3.基础处理：对桥涵台背基础进行处理，包括清理基础表面，修补破损部分，确保基础的平整和坚固。
4.填土选择：根据设计要求和现场实际情况选择合适的填料，包括土壤、砂石等，填料应符合规范要求，具有良好的稳定性和排水性能。
5.填土施工：将填料按层次进行填筑，每层厚度控制在一定范围内，通过打击、夯实等方法将填料压实和固定。
6.坡度控制：根据设计要求和现场条件控制填土的坡度，确保填土后的台背坡度与设计要求相符。
7.渗漏处理：在填土过程中对涵洞和桥台背部分进行渗漏处理，采用防渗措施，以确保填土后桥涵的密封性。
8.沉降监测：在填土施工过程中进行沉降监测，及时掌握填土引起的沉降情况，根据监测结果进行调整和处理。
9.环境保护：在施工过程中严格执行环境保护要求，防止对周围环境造成污染和破坏。
10.安全措施：在施工过程中加强安全管理，设置警示标志和围栏，确保施工人员的人身安全。
二、处理措施1.基础处理：对桥涵台背基础进行彻底清理，清除杂物和泥沙，修复破损和坍塌的部分，确保基础平整和牢固。
2.填土选择：选择符合规范要求的填料，填料应具有良好的稳定性和排水性能，以确保填土后的台背坚固和稳定。
3.填土施工：采用适当的施工方法，如夯实、压实等，确保填料能够达到设计要求的密实度和稳定性。
4.渗漏处理：在填土过程中，对涵洞和桥台背部分进行渗漏处理，采用适当的防渗措施，如施工防水、埋设防渗材料等。
5.沉降监测：在填土施工过程中进行沉降监测，及时掌握填土引起的沉降情况，根据监测结果进行调整和处理。
6.环境保护：在施工过程中，严格执行环境保护要求，包括施工现场的清扫和整理，避免对周围环境造成污染和破坏。
7.安全措施：加强施工安全管理，提供必要的安全设施，如警示标志和围栏，保障施工人员的人身安全。
关于规范桥涵及结构物台背回填
湖南省衡桂高速公路总监办公室文件湘衡桂监字[2009]49号关于规范桥涵及结构物台背回填的通知各监理处、承包人：为确保桥涵及结构物台背回填质量，规范施工，现将回填材料、施工工艺、检测标准等作如下要求：一、材料要求1、桥涵及结构物台背回填宜采用水稳性好的材料，如级配砂砾、级配碎石、天然级配的砾（碎）石土等，并满足规定的级配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50 mm，塑性指数应小于12，CBR值≥8。
2、回填材料应经监理工程师认可和总监办批准，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的地段，采用级配砾（碎）石回填至地下水位以上30cm。
表1 台背回填用透水材料级配要求注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
二、施工要求1、台背回填实行“五专”施工。
采用专门的材料、专门的压实机具、专业的施工队伍、专门的监理人员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与墙身之间的缝面用三油两毡(油毡宽度≥20cm)处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，每级台阶高为1m，台阶顶做成2%～4%的内倾斜坡（见图1）。
图1 填方段台背回填示意图图1 填方段台背回填示意图6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
桥涵构筑物台背回填的质量控制
桥涵构筑物台背回填的质量掌控一、引言在道路工程中，由于桥涵台背处的回填是路基填土与桥涵结构物的连接部分，其与路基、桥涵结构物自身间产生的不均匀沉降，会造成路面混土面板断裂、产生跳车等通病，将直接影响行车的舒适感及道路的使用寿命。
因此，在工程施工中必须高度重视桥涵构筑物的台背回填质量。
二、桥涵构筑物台背回填施工质量掌控的要求桥涵构筑物台背回填是路基工程中的关键部分，为保证桥头路堤稳定，在施工中应克服认为结构物回填工程量小、操作空间小而往往被忽视，致使回填料子不符合要求，压实度达不到设计标准的现象。
在施工中应做到：1．桥涵构筑物台背回填应选择适合的料子并通过检验，除设计文件另有规定外，一般应尽可能采纳砂类土或渗水性土。
当采纳非渗水性土时，应在土中加入石灰、水泥等稳定料子进行处置。
所用机具应适应回填操作空间，若不适合用大型压路机碾压时，应尽量采纳小型手扶振动夯或手扶振动压路机压实。
2．桥涵构筑物台背填土范围：依照规定台背填土顺路线方向长度，顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背填土长度不应小于台高的3～4倍；涵洞填土长度每侧不应小于2倍孔径长度。
3．桥涵构筑物台背回填应适时分层回填压实，分层厚度一般规定每层15㎝，并应在桥台背墙或明显地方标明高度逐层填筑、逐层碾压检测。
检查频率每50㎡检验1点，不足50㎡时至少检验1点，每点都应合格。
4．桥台、涵身背后和涵洞顶部的填土压实度标准，从填方基底或涵洞顶部至路床顶面均与路基标准相同（除非另有文件规定）。
5．回填处如有泄水孔或其他构筑物时，肯定要按设计要求或设置碎石、粗砂或砾料层，以便实现泄水孔处过滤作用。
6．回填钢筋混凝上圆管时，必须注意两边对称同时进行，直至管顶。
回填时特别要注意管道两侧腋下的回填压实。
回填钢筋混凝土盖板涵时，只有在盖上钢筋混凝土板后才略回填。
当客观情况需要两侧不均匀填筑时，必须等到涵台（墙）的混凝土或圬工砌体的砂浆实现规定强度后才略进行。
桥涵台背回填施工方案
台背回填技术交底桥涵台背填土是施工的一个薄弱环节，质量控制不好易产生沉降、跳车等隐患，应高度重视。
设计要求通道、涵洞台背填土采用10％石灰稳定土进行回填,桥梁台背及锥坡采用4:6:90石灰水泥稳定土进行回填。
涵洞、通道与路堤同时修建时其预留槽的最小断面必须满足施工要求并与路基部分做成台阶形，且回填前应清除全部浮土、杂物。
对于涵洞、通道已提前修建好，路堤填筑和涵洞、通道回填同步进行时，构造物回填应按构造物回填的要求和路基填土同步进行。
1、回填施工工艺及基本要求（1）桥涵台背填筑应在构造物强度达到设计强度的７５％以上，而且须在支撑梁和盖板完成后方可进行。
（2）回填时必须分层填筑，两侧对称进行，每层厚度不得大于15cm。
回填过程中应顺路基方向形成3%的坡度，以防止雨水沿构造物的外围渗透，影响回填质量。
（3）灰土应检测含水量是否合适，过湿或过干均应翻晾或补充水分，保证在最佳含水量的情况下开始碾压。
碾压应采用重型压路机静压，靠近台背处严禁强振碾压，以防损坏构造物，压实不到的地方用气夯或电夯夯实到要求的密实度。
（4）为确保构造物回填的工程质量，必须加强灰土压实度的检测，其检测频率均为每50m2检验１点，不足50m2至少检验２点，每点都应合格。
2、台背回填注意事项桥台台背后填土应与锥坡填土同时进行，涵洞、通道缺口填土，应在两侧对称均匀回填。
填土时不得从单侧偏摊。
涵顶填土厚度小于50cm时，不得通过重型车辆或施工机械，靠近100cm范围内，不得有大型机械行驶或作业。
（1）桥涵等构造物填土，在施工中要竭力防止雨水流入，可沿结构物垂直方向做3%的横坡。
对已有积水应挖沟或用水泵将其排出。
（2）对于靠近桥台周边区域内的台背回填，重型机械无法操作，可用人工整形小型机具夯实而成。
小型机具压实填土，影响因素较多，不好控制质量，能创造条件用重型机械的尽量利用重型机械。
应在接近最佳含水量状态下分层填筑，分层压实。
每层松铺厚度不宜超过15cm，密实度达到95%以上。
桥涵构造物台背、锥坡回填规定
关于桥涵构造物台背、锥坡回填的有关规定为确保工程质量，统一全线台背、锥坡回填标准，对桥涵构造物台背、锥坡回填有关规定作以下要求，请严格遵照执行。
一、施工准备台背、锥坡回填施工必须做到以下“五专”：1、专门的队伍。
各施工单位应安排2～3支熟悉台背、锥坡回填要求的稳定施工队伍，明确一名经验丰富的专业工程师专门负责施工，并配备相应的机手、施工员和质检员。
2、专门的设备。
各施工单位应配置专用的成套压实机械（18t以上）和小型压实机具（严禁采用人工打夯或“蛤蜊夯”等轻型压实机具）。
压实机具设备未落实的不得进行回填施工。
3、专门的材料。
用于回填的原材料必须进行筛分、CBR 击实等一系列试验，且必须经监理工程师批准方可使用。
未经监理工程师认可的，粒径、含水量等不符合规范要求的材料不得使用。
4、专门的现场监理。
监理处应为台背、锥坡施工配备专门的现场监理及试验检测人员。
现场监理要对回填实行全过程旁站，检测验收时，至少要有主管项目副经理和监理处分管领导签字。
5、专门的资料。
应建立台背回填档案和影像资料，档案填写要及时、详实、整洁、清晰、内容齐全，不得涂改、挖补撕毁或重新抄写。
影像要清晰、全面。
资料要及时整理存档。
此外，台背回填前必须挖好台阶，做好基坑的排水清淤工作，确保施工现场不留积水。
二、回填范围1、长度：台背填土顺路线方向长度，一般路段底部距基础边缘为3米；基底承载力较好的路段可以适当减少，但不得小于2米；基底承载力较差的路段适当延长，但不得大于5米。
填方路段仰斜面坡比为1：1，反开槽或切方路段仰斜面坡比为1：0.75。
圆管涵台背回填每侧长度不应小于2倍孔径长度。
2、高度：桥梁与明涵的路面以下全部高度为回填高度；暗涵涵顶填土高度大于80cm时涵顶以下的全部高度为回填高度，填土高度不大于80cm时路面以下全部高度为回填高度。
3、宽度：宽度为全路幅，包括锥坡。
三、回填材料1、基础部分全部使用砂砾；对有地下水影响的地段，采用砂砾高出地下水位30cm填筑处理，方案报监理处签认。
《桥涵台背回填管理办法》
《桥涵台背回填管理办法》为了加强公路工程施工质量，保障公路建成后平稳、舒适、畅通、安全的运营，在工程项目建设实施过程中，必须消灭、杜绝工程施工中出现的质量通病，常见病、多发病如桥（涵）头跳车、沥青路面松散、沉陷、裂缝等病害，强化工程质量保障体系，彻底消除其隐患。
根据有关技术标准，施工技术规范及设计图纸，特制定本办法。
1、基本要求（一）公路桥（涵）等台背回填要求 1、填是指结构物完成后，用符合要求的材料分层填筑结构与路基之间的遗留部分。
2、构物处的回填，应按图纸和监理工程师的要求进行。
回填时圬工强度的具体要求及回填时间应按《公路桥涵施工技术规范》（JTG/TF50－2011）有关规定执行。
3、回填材料除图纸另有规定外，必须选用透水性材料，如砂砾、碎石、碎（砾）石土等，或半刚性材料如石粉土等，或监理工程同意的其它材料：填料的最大粒径不得超过50mm。
在距路面基层以下1m处，顺路线方向长H×1.5m处，必须采用水泥含量为4-5 %的水泥稳定土分层填筑。
4、台背填土顺路线方向长度，顶部为距翼尾端不小于H×1.5m，底部距基础内缘不小于2m，拱桥台背填土长度不应小于台高的3-4倍，涵洞填土长度每侧不应小于2倍孔径长度。
5、台背的填土应分层填筑，每层松铺厚度不超过20cm，其应实度要求从填方基底至床顶面均为95％。
6、当用石矿填料时按《公路路面基层施工技术规范》（JTJ034-200）有关规定执行。
7、在回填压实施工中，应对称回填压实，并保持结构约完好无损，压路机达不到的地方，应使用小型机动夯具或监理工程师同意的其它方法压实。
如对结构物有损坏，承包人应自费进行补救，直到监理工程师验收合格为止。
8、需回填的基础应及时排水，若无法排除基坑积水时，则应采用砂砾材料回填，并在水中分层铺筑，直到回填该处的水全部被回填的砂砾材料所掩盖，并达到充分压实的程度时，再进行充分夯实。
9、监理工程师应对结构物回填全过程旁站。
桥涵台背回填施工方案及方法
桥涵台背回填施工方案及方法1、确定回填范围（1）构造物台背回填是指构造物施工完成后，用符合要求的材料分层填筑构造物与路基之间的遗留部分，包括桥涵台背回填、锥坡填筑、挡土墙墙背填筑等。
台背回填逐道绘制施工详图，每一道构造物台背回填的具体范围。
（2）一般路段的台背回填范围应根据《技术规范》和设计图纸要求确定，图纸无规定时应按如下要求执行：明、暗构造物(圆管涵除外)台背填土顺路线方向长度顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背回填长度不小于台高的3～4倍；涵洞填土长度每侧不小于2倍的孔径长度。
台背回填沿横断面方向的宽度为整个路基宽度。
锥坡填土应与台背填土同时进行，并应按设计宽度一次填足。
2、回填施工方法（1）放出台背回填范围及标高范围，使用白灰洒出台背施工范围。
（2）根据回填范围进行开挖，开挖使用挖掘机配合人工进行，结构物50cm范围内使用人工进行开挖，避免机械对结构物造成破坏。
将台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。
并开挖好临时排水沟，将地表水引至施工范围外。
（3）场地清理完后，对原地面进行碾压，压实度要求为不小于94%。
当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，台阶宽度不小于2m，并能给机械作业提供充分工作面，做成2%～4%的向内倾斜坡，且开挖台阶、压实与路堤填筑应同步进行，以确保台阶稳定。
（4）台背回填应分层填筑，每层松铺厚度不宜超过15cm。
为防止每层填土厚度超厚和漏检，应在台背墙上用红油漆作上每层压实后的厚度记号并标明层次，以便施工易于控制。
（5）结构物台背回填应采用有级配的透水性材料分层填筑并夯压密实，本工程中台背回填采用透水性较好的石渣作为回填材料。
对石渣母材的要求为饱水强度不低于10Mpa，石渣的含量不低于70%，且粒径不大于5cm。
严禁使用风化岩或者石灰岩等软岩或者水溶性岩作为填料。
所有材料进场前应进行严格的检验，不合格的填料坚决不予使用。
(完整word版)关于台背回填的通知
关于构造物台背回填施工要求的通知一、回填范围1、一般规定（适用于填方路段及土质挖方路段)：根据一期工程招标文件技术规范及施工图纸的要求，构造物台背回填范围,顺路线方向长度，顶部为台高加2m；底部距基础内缘为2m；圆管涵每侧回填长度为不小于洞身填土高度的1倍.2、特殊规定（适用于挖石方路段）：在岩石路段，适当开挖台阶后，在正常基坑开挖部位直接进行回填.3、对于填挖交界、半填半挖、零填挖路段，原则上在填方和土质挖方范围内应执行“一般规定”,在石质挖方范围内可执行“特殊规定"，但在填挖交界处（纵向或横向）均必须设置台阶逐渐过渡,且保证路基衔接质量与稳定性，减少总沉降量和不均匀沉降.4、对于软基处理路段,回填层底部除根据软基处理(或处治）顶面标高进行控制以外,其它规定不变：即当开挖范围尤其是构造物基础底部低于软基处理层顶面时，则只开挖至有效软基处理层顶面标高,再按台背回填的要求施工。
二、材料要求台背回填材料必须选用透水性材料.按照因地制宜、就地取材的原则，在符合质量要求的前提下，优先选用毛碴、粒料.选用其它材料必须事先得到总监办批准。
透水性材料应有一定的级配，含泥量不得大于15％,最大料径不得大于50mm，不得采用强风化材料.三、施工要求1、构造物台背回填必须在梁板架设后方能进行，其圬工强度的具体要求及回填时间,应按《公路桥涵施工技术规范》（JTJ041—2000）有关规定执行。
2、台背回填应分层填筑，每层松铺厚度不得超过15cm。
为防止每层填土厚度超厚和漏检，应在台背墙用油漆作上每层压实后的厚度记号并标明层次，以便施工易于控制.3、回填前应清除基坑内泥浆、杂物。
在回填压实施工中，必须使用压路机，应对称回填压实并保持结构物完好无损。
压路机达不到的地方，应使用小型机动夯具或监理工程师同意的其它方法压实.如对结构物有损坏，承包人应自费进行补救，直到监理工程师验收合格为止.4、回填区域与路基衔接处必须挖台阶：高30cm、宽30-50cm。
桥涵构造物基坑和台背回填施工作业指导书
桥涵构造物基坑和台背回填施工作业指导书台背回填的质量直接关系到竣工后行车的舒适性和安全性，为了最大可能地消除桥头跳车和减少不均匀沉降，确保基坑和台背回填的施工质量，根据技术规范、合同条款、设计图纸的有关规定，制定以下作业指导意见。
落实组织机构、责任到人、专项管理各标段在基坑和台背回填开工前，要求落实组织机构、责任到人，由专业队伍施工(各标段建议定为 2-3 支)，实行专项管理，并做好质量追究责任档案；每一个构造物的基坑及台背回填必须设专人负责。
该现场负责人必须能熟练掌握台背回填的专业知识和施工操作要点，具有一定的施工经验和管理能力，坚持现场盯岗，驻地监理也要设专人负责，坚持旁站，对每层填土的压 (夯)实进行有效的监督和检查。
严格按照规范、合同、图纸的要求进行施工，加强对每道工序和环节的检查与验收，每标段第一个开工的台背回填实行首件工程认可制，形成样板工程，写出总结，经监理工程师验收后，全合同段按此进行施工。
同时要求各施工与监理单位将每一个台背施工队伍及相关人员经驻地办考核、认可后将名单统一报总监办备案，形成专项管理。
施工现场树立标牌，标牌尺寸参照小结构物标示牌尺寸规定。
内容有：A: 合同号、施工桩号、施工负责人、质检员、监理负责人、监理员。
B：施工要求(含各种技术参数等)一、基坑回填施工1、基坑回填前要清理基底，必须清理干净、彻底，不得有杂物。
结构物基坑回填必须采用监理工程师批准的能够充分压实的材料和机具，不能用草皮土、垃圾和有机土等不适材料回填。
2、未经监理工程师许可，不允许承包人擅自对结构物基坑进行回填。
回填前施工单位和监理工程师必须留取隐蔽工程影像资料，且隐蔽工程必须经过监理工程师验收。
3、压实度要求≥90%，要分层进行碾压夯实，分层厚度宜小于 15cm，用小型压实或者夯实设备进行碾 (夯)实。
4、回填时圬工强度的具体要求及回填时间，应按《公路桥涵施工技术规范》(JTJ041-2000)有关规定及设计图纸要求执行。
桥涵构造物台背回填施工方案
桥涵构造物台背回填施工方案一、工程概况1、线路概况本标段起止桩号为K30+260-K39+370，全长9.114公里(含0.003933千米长链)。
本标段所在地位于华北冲击平原东南区，地势较为平坦，高差不大；区域内土质多为粉土、粉质粘土、粉砂；域内水系均属淮河流域水系，地下水属浅层潜水，水位埋深一般在3.0-5.0米。
2 、台背回填水泥土概况本合同段主要包括中桥6座，分离式立交3座；涵洞、通道23道，其中通道17道，涵洞6道，4%水泥土台背回填总量为65144m³。
二、编制依据1、《公路工程技术标准》 JTG B1-20032、《公路路基施工技术规范》 JTG F10-20063、《公路桥涵施工技术规范》 JTG/T F50-20114、《公路路基施工设计规范》 JTG D30-20045、《公路工程质量检验评定标准》 JTG F80/1-20046、商丘至登封高速公路商丘市境段两阶段施工图设计第二册三、施工准备1、施工便道施工便道已完成，以便非适用性材料的外运和填筑材料的内运。
2、施工前，进行图纸会审，详细检查、核对纵横断面图无误，并上报监理工程师予以审核。
3、沉降缝处理：采用沥青麻絮处理，塞满填实。
涵洞砼顶板侧板外表面上在回填前涂刷沥青胶结材料或其他材料，以形成防水层。
4、测量放样：根据桥涵台背回填设计图纸，结合每道涵洞及每座桥桥台设计图纸进行测量放样。
5、土工试验拌和材料需满足要求。
土质和水泥含量应符合设计要求。
水泥和土的用量按设计要求和中心试验室的配合比控制。
6、对施工人员进行培训和技术交底。
7、主要人员配备：项目负责人：技术负责人：生产负责人：试验工程师：质检工程师：测量工程师：专职安全员：8、施工机械及仪器准备推平机械：SD16L推土机1台、GR180平地机1台拌合设备：1700路拌机一台碾压设备：洛建220型压路机3台、电夯1台运输机械：红岩金刚自卸车6辆装载设备：ZL50装载机1台、三一250挖掘机2台、洒水车1台测量仪器：GPT3002LND全站仪1台、NAL124水准仪1台试验仪器：击实仪、灌砂筒、天平、液塑限联合测定仪其他仪器：3米平整度尺、5米卷尺、50米钢尺四、施工方法及工艺桥涵台背填土采用全路幅填土的方法，按设计宽度一次填足。
《台背回填规范》(参考Word)
1、桥涵及结构物台背回填宜采用水稳性好的材料，如级配砂砾、级配碎石、天然级配的砾（碎）石土等，并满足规定的级配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50m m，塑性指数应小于12，C B R≥8。
2、回填材料应经监理工程师认可和总监办批准，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的地段，采用级配砾（碎）石回填至地下水位以上30c m。
表1台背回填用透水材料级配要求注：上述所列集料中0.5m m以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
1、台背回填实行“五专”施工。
采用专门的材料、专门的压实机具、专业的施工队伍、专门的监理人员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与墙身之间的缝面用三油两毡(油毡宽度≥20c m)处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，筛孔尺寸(m m)5030201050.50.075通过百分率(%) 100 90-100 60-100 40-75 25-45 10-20 0-7 3每级台阶高为1m，台阶顶做成2%～4%的内倾斜坡（见图1）图1填方段台背回填示意图6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
桥涵台背回填应与锥坡填土同步进行，一次填足并保证压实修整后能达到设计宽度要求。
高速公路桥涵构造物台背回填施工要求
高速公路桥涵构造物台背回填施工要求
高速公路桥涵构造物台背回填施工要求
一、台背基坑回填
1、台前基坑填料为素土，台后基坑填料可换填为14%电石灰土或液态粉煤灰。
2、基坑回填前，应彻底清除基坑内的杂物、垃圾、浮土并整平、夯实达到规定的密实度。
3、应分层填筑，压实厚度不得超过15cm。
应在构造物台墙的明显位置按照每层的压实厚度设置三道（中间和两边各一道）红白相间的标尺线，用以控制填土厚度。
4、压实设备必须符合压实要求，应选用静压压路机或夯击能足够的小型压实机具。
5、当基坑内有水时，应先排水再回填。
若无法排水时，在征得项目工程师和监理同意后可采用砂砾换填至水面以上经压实合格后，再分层进行填筑。
6、当基坑较深时，可根据工作面的宽窄由现场监理工程师和项目工程师确定采用液态粉煤灰或14%的电石灰土进行回填。
二、台背回填
（一）用电石灰土代替原设计石灰土进行结构物回填
1、回填范围：按照设计文件要求的范围以及台前、锥坡。
桥涵台背回填施工管理办法
桥涵台背回填施工管理办法
台背回填是控制工程质量的一部分，桥涵台背处的回填是路基填土与桥涵结构物的衔接部分，其与路基、桥涵结构物本身间产生的不均匀沉降会造成路面裂缝、产生跳车等病害，将直接影响行车的舒适感及道路的使用寿命。
因此，在工程施工中必须高度重视桥涵构筑物的台背回填质量，现根据施工技术规范、设计图纸的有关规定，制定施工作业管理办法。
1、桥涵台背及锥坡、护坡后背的填料符合设计规定。
设计未规定时，宜采用天然砂砾、二灰土、水泥稳定土或粉煤灰等轻质材料，不允许采用含有泥草、腐殖质或冻块的土。
2、台背和锥坡的回填宜同步进行，台背与墙背1.0m范围内宜采用小型夯实机具压实，分层压实厚度不大于150mm，填料粒径宜小于100mm，涵洞两侧回填填料粒径宜小于50mm。
3、部位狭窄时可采用低强度等级混凝土、浆砌片石等材料回填。
涵洞两侧应对称分层回填压实，回填部分的路床宜与路堤路床同步填筑，台背与墙背回填，应在结构物强度到达设计强度的75%以上时进行。
4、后背回填严格控制土的分层厚度和压实度，施工单位、监理单位设专人负责监督检查，检查频率每50㎡检验一点，不足50㎡时至少检验一点，每点必须合格，压实度不小于96%或设计要求。
要求各施工单位必须严格按照施工技术规范、设计图纸及指导意见进行施工，每道工序必须经监理工程师认可后方能进行下一工序施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南省衡桂高速公路总监办公室文件
湘衡桂监字[2009]49号
关于规范桥涵及结构物台背回填的通知
各监理处、承包人：
为确保桥涵及结构物台背回填质量，规范施工，现将回填材料、施工工艺、检测标准等作如下要求：
一、材料要求
1、桥涵及结构物台背回填宜采用水稳性好的材料，如级配砂砾、级配碎石、天然级配的砾（碎）石土等，并满足规定的级配要求（见表1）。
无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。
填料的最大粒径不得超过50 mm，塑性指数应小于12，CBR值≥8。
2、回填材料应经监理工程师认可和总监办批准，粒径、含水量等不符合规范要求的材料不得使用。
3、受地下水影响的地段，采用级配砾（碎）石回填至
地下水位以上30cm。
表1 台背回填用透水材料级配要求
注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。
二、施工要求
1、台背回填实行“五专”施工。
采用专门的材料、专门的压实机具、专业的施工队伍、专门的监理人员和进行专门的检测。
检测资料要求记录完整，检测结果正确并及时整理存档。
2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。
3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与墙身之间的缝面用三油两毡(油毡宽度≥20cm)处理，涵洞、通道的临土面要涂刷沥青防水。
4、台背回填范围应符合图纸要求。
图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。
涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。
5、填方段台背回填路基必须挖台阶，台阶宽度为1m，
每级台阶高为1m，台阶顶做成2%～4%的内倾斜坡（见图1）。
图1 填方段台背回填示意图
图1 填方段台背回填示意图
6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。
桥涵台背回填应与锥坡填土同步进行，一次填足并保证压实修整后能达到设计宽度要求。
涵顶填土压实厚度大于0.5m时，方可允许机械通行。
如填筑碾压不当造成构造物破坏、变形，责任由承包人自负。
7、除靠近结构物50cm用小型机动夯具夯实外，其它大面积的回填材料应使用大型振动压路机压实，并确定最佳施工组织方案、压实厚度、压实遍数等。
采用灌沙法检查台阶压实度。
8、台背回填应尽量与路基填筑同时进行，每层松铺厚度不宜大于15cm，必须在墙身背面从基础底面起按15cm高度从下往上逐条划线并编号，以便施工时控制填土厚度和质
检人员掌握被验层次和各项技术指标。
9、采用透水性材料回填的台背区，其路床顶部应采用CBR值≥8的土料在全宽范围（厚度不小于50cm）覆盖填筑。
10、搭板的施工应在路基填筑预压期完成并基本稳定后，经监理工程师批准后方可进行。
搭板下垫层基面应平整、密实，垫层的材料及密实度应符合图纸要求。
11、基坑为灰岩及弱风化岩，按规范开挖台阶有困难的地方，回填宽度小于60cm的应以15#素混凝土或15#片石砼回填，其费用不计量。
强风化砂岩仍需按技术规范要求开挖台阶。
三、压实及检测
1、压实度要求从基底至结构物顶部或路床顶面均为96%。
2、压实机具必须配备18t以上大型压路机及打夯机两种。
回填材料及压实机具设备未落实的不得进行台背回填施工。
3、台背回填检测频率为50m2检验1点，不足50m2时至少检验1点，台背检测点位一般为：中间1点，左右边距端口1m处各1点，检测点到台背的距离一般为10～30cm或由监理工程师指定。
4、回填完毕后，应进行弯沉检测。
承包人自检合格后，由中心实验室和监理处组织专项验收。
弯沉检测指标按非不利季节160（0.01mm）控制，不利季节按190（0.01mm）控制。
5、每个结构物台背的回填，承包人都必须派专人负责，
并在监理工程师旁站的情况下进行。
每层填筑都必须进行拍照，施工机具与填筑照片、台阶尺寸平面图，并同检测资料一并存档（见附件）。
四、计量与质量追溯
1、台背回填评定不合格，或弯沉达不到要求，或钻芯检测压实度不合格的不计量。
2、无台背回填档案的不得计量。
3、弯沉检测达不到要求的，或钻芯检测压实度不合格的必须返工，并且要作好返工记录，由承包人承担返工和检测费用。
特此通知。
附件：回填施工与检测表格
二〇〇九年九月二十九日
