白车身设计规则1．基本原则1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
（我们参考一下侧围、车架总成）1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
（比如侧围、前罩板总成）1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
2．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。
2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。
2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；2.1.3钣金按强度等级分有：普通强度，高强度，超高强度高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。
高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。
析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出，由于这些析出物，位错活动受到阻碍，据此形成强化的机理。
组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。
焊装接车白车身要求

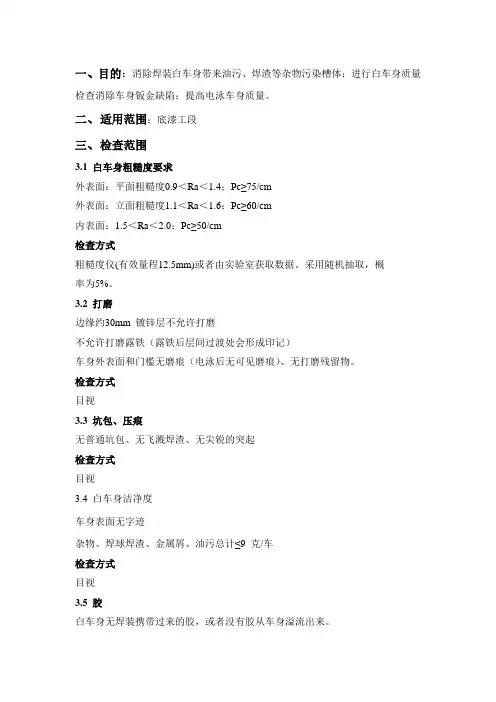

一、目的：消除焊装白车身带来油污、焊渣等杂物污染槽体；进行白车身质量检查消除车身钣金缺陷；提高电泳车身质量。
二、适用范围：底漆工段三、检查范围3.1 白车身粗糙度要求外表面：平面粗糙度0.9＜Ra＜1.4；Pc≥75/cm外表面：立面粗糙度1.1＜Ra＜1.6；Pc≥60/cm内表面：1.5＜Ra＜2.0；Pc≥50/cm检查方式粗糙度仪(有效量程12.5mm)或者由实验室获取数据。
采用随机抽取，概率为5%。
3.2 打磨边缘约30mm 镀锌层不允许打磨不允许打磨露铁（露铁后层间过渡处会形成印记）车身外表面和门槛无磨痕（电泳后无可见磨痕）、无打磨残留物。
检查方式目视3.3 坑包、压痕无普通坑包、无飞溅焊渣、无尖锐的突起检查方式目视3.4 白车身洁净度车身表面无字迹杂物、焊球焊渣、金属屑、油污总计≤9 克/车检查方式目视3.5 胶白车身无焊装携带过来的胶，或者没有胶从车身溢流出来。
检查方式目视四处理方法4.1 对于焊装来的第一批次的（型号）的车需以下化验合格后才能接收；1、黑胶、黄胶、绿胶需要通过缩孔实验才能接收。
2、冲压油需要通过缩孔实验才能接收。
3、新的钢材冲压出来的车身需要做附着力实验。
满足涂装外观性能和附着力要求。
每批次提供5 块100mm*300mm 的试验板材随车前处理电泳后检测。
4.2 有第3.1、3.2 这两条问题出现不合格后通知焊装收回成品车，并通知当班班长。
有第3.3、3.4 这两条问题出现不合格后通知焊装处理成品车问题，并做好问题收集。
4.3焊装防锈油、金属胶、更换前需要提前送样品到油漆车间做缩孔分析实验。
4.4冲压车间冲压油更换前需要提前送样品到油漆车间做缩孔分析实验。
系列客车车型白车身技术要求
前言为满足本公司生产、质量管理等部门的工作需要，根据国家、行业标准的规定制定了本标准，作为生产制造、产品检验的技术依据之一。
本标准规定了万象系列客车车型白车身的技术要求、检验方法、转运及贮存。
本标准从发布之日起执行；本标准由上海万象汽车制造有限公司技术中心车身室提出；本标准由上海万象汽车制造有限公司技术中心批准；本标准由上海万象汽车制造有限公司技术中心车身归口；本标准起草单位：上海万象汽车制造有限公司技术中心车身室；本标准主要起草人：石志军。
客车白车身技术条件1 范围本技术条件规定了上海万象汽车制造有限公司客车白车身的技术要求、检验方法、转运及贮存。
本技术条件适用于我公司生产的客车白车身。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 3323 金属熔化焊焊接接头射线照相GB/T 4780 汽车车身术语3 术语和定义GB/T 4780汽车车身术语适用于本标准。
白车身由车身本体、开启件及其它可拆卸结构件组成的总成。
车身本体结构件与覆盖件焊接、铆接后形成的不可拆卸的总成。
门洞车身上与车门、舱门配合的净开口。
门框组成门洞的封闭框架。
腰线位于侧窗下部，贯穿前后的造型特征线。
风窗框安装风窗玻璃的框架：风窗玻璃是指车身前窗和后窗的玻璃。
侧窗框用于安装侧窗玻璃的窗框。
车门能开闭，供乘员进出的门。
包括驾驶员门、乘客门和安全门。
舱门能开闭，供货物装卸、维护检修的门。
包括行李舱门和各类舱门。
门窗框车门上的窗框。
车身骨架主要为保证车身的强度和刚度而构成的空间框架结构。
4 技术要求基本要求白车身应按照经批准的图样和技术文件制造，并应符合本标准的要求；有特殊要求时，应按技术协议等相关文件执行。
白车身及车身骨架结构设计要求
白车身及车身骨架结构设计要求白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。
本章内容主要针对车身骨架进行描述，不包括车身覆盖件。
1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。
车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。
同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。
1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。
1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。
图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。
在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。
半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。
它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。
这种结构型式主要体现在大客车上。
白车身焊接质量标准及其有效控制探讨
白车身焊接质量标准及其有效控制探讨白车身焊接质量标准及其有效控制是汽车制造过程中非常重要的一环。
白车身是指车身的主体结构，是整个汽车的基础。
焊接是白车身制造过程中最重要的工艺之一，其质量直接影响到车身的安全性和使用寿命。
因此，制定白车身焊接质量标准并有效控制焊接质量是汽车制造中不可或缺的一部分。
一、白车身焊接质量标准白车身焊接质量标准是指制定出的一系列标准，用于评价焊接质量是否符合要求。
白车身焊接质量标准主要包括以下几个方面：1.焊缝外观：焊接后的焊缝应该平整、光滑、无裂纹、气孔、夹渣等缺陷。
2.焊接尺寸：焊缝的尺寸应该符合设计要求，包括焊缝宽度、高度、深度等。
3.焊接强度：焊接强度是评价焊接质量的重要指标，焊接强度应该符合设计要求。
4.焊接变形：焊接过程中会产生变形，焊接变形应该控制在允许范围内。
5.焊接工艺：焊接工艺应该符合设计要求，包括焊接电流、电压、焊接速度等。
二、白车身焊接质量控制白车身焊接质量控制是指在焊接过程中采取措施，保证焊接质量符合要求。
白车身焊接质量控制主要包括以下几个方面：1.焊接前准备：焊接前需要对焊接材料进行检查，保证焊接材料的质量符合要求。
同时，需要对焊接设备进行检查，保证焊接设备的正常运行。
2.焊接过程控制：焊接过程中需要控制焊接电流、电压、焊接速度等参数，保证焊接质量符合要求。
同时，需要对焊接过程中的温度进行控制，避免焊接变形。
3.焊接后检查：焊接后需要对焊接质量进行检查，包括焊缝外观、焊接尺寸、焊接强度等方面，保证焊接质量符合要求。
4.焊接质量记录：需要对焊接质量进行记录，包括焊接材料、焊接参数、焊接质量检查结果等，以便后续追溯。
总之，白车身焊接质量标准及其有效控制对于汽车制造至关重要。
制定标准、控制质量、记录过程，可以保证焊接质量符合要求，从而提高汽车的安全性和使用寿命。
白车身通用技术条件
JLYY-JT-08白车身通用技术条件编制：校对：审核：审定：标准：批准：浙江吉利汽车研究院有限公司前言为统一和规范白车身的设计、制造、检验、运输和储存，结合本企业的实际情况，特制定本标准。
本标准由浙江吉利汽车研究院有限公司提出。
本标准由浙江吉利汽车研究院有限公司车身内外饰部负责起草。
本标准主要起草人：金爱君。
本标准于2008年5月31日发布实施。
Ⅰ1范围本标准规定了吉利轿车白车身的技术要求、检(试)验方法和规则、运输和储存。
本标准适用于乘用车的白车身。
2规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。
凡是注年代号的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励本标准各执行方研究和使用这些文件的最新版本。
凡是不注年代号的引用文件，其最新版本均适用于本标准。
GB7258机动车运行安全标准GB11551乘用车正面碰撞的乘员保护GB11566轿车外部凸出物GB14167汽车安全带安装固定点GB15083汽车座椅、坐椅固定装置及头枕强度要求和试验方法GB15743轿车侧门强度GB17354汽车前、后端保护装置GB20071乘用车侧面碰撞的乘员保护GB20072乘用车后碰撞燃油系统安全要求GB/T20913-2007乘用车正面偏置碰撞的乘员保护QC/T566-1999轿车的外部防护QC/T900-1997汽车整车产品质量检验评定方法JL100001-2008车辆识别代码(VIN)编制规3技术要求3.1基本要求3.1.1白车身总成(包括车身本体总成、左右车门总成、发动机罩总成、行李舱门总成（背门总成）、左右翼子板等)应符合本标准要求,并按规定程序批准的产品图样及技术文件制造。
3.1.2白车身总成的各总成、零（部）件必须经检验，验收合格后方可用于焊接和装配。
3.1.3白车身焊点和焊缝的数量、位置、尺寸，应符合各车型白车身总成图的规定。
3.1.3白车身的质量应控制在设计目标值±5kg的范围内。
白车身技术条件
———————————————————————————————————————白车身技术条件前言本技术条件是在贯彻国家相关标准基础上，同时结合企业具体情况主要对白车身技术要求、检(试)验方法、检验规则、运输和储存五方面进行了要求。
参照本技术条件涉及到内容，编写制作技术条件文件，指导生产制造。
1 范围本技术条件规定了乘用车白车身的技术要求、检(试)验方法、检验规则、运输和储存。
本技术条件适用于白车身。
2规范性引用文件下列文件中的条款通过本技术条件的引用而成为本技术条件的条款。
凡是注年代号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术条件，但是鼓励本技术条件各执行方研究和使用这些文件的最新版本。
凡是不注年代号的引用文件，其最新版本均适用于本技术条件。
GB 11551-2003 乘用车正面碰撞的乘员保护GB/T 20913-2007 乘用车正面偏置碰撞的乘员保护GB 11566-1995 轿车外部凸出物GB 14167-2006 汽车安全带安装固定点GB 15083-2006 汽车座椅、座椅固定装置及头枕强度要求和试验方法GB 15743-1995 轿车侧门强度GB 17354-1998 汽车前后端保护装置GB 20071-2006 汽车侧面碰撞的乘员保护GB 20072-2006 乘用车后碰撞燃油系统安全要求QC/T 566-1999 轿车的外部防护QC/T 900-1997 汽车整车产品质量检验评定方法GB 16735-2004 道路车辆车辆识别代号3 技术要求3.1 基本要求3.1.1 白车身总成（包括白车身骨架总成、左右车门总成、发动机罩总成、左右翼子板、背门总成等）应符合本技术条件要求,并按规定程序批准的产品图样及技术文件制造。
3.1.2 白车身总成的各总成、零件必须经检验，验收合格后方可用于焊接和装配。
3.1.3 白车身焊点和焊缝的数量、位置、尺寸，应符合所开发的乘用车白车身焊装图的规定。
白车身结构介绍
05 白车身性能测试与评价
刚度与强度测试
刚度测试
刚度是衡量白车身抵抗变形能力的指 标，通过在车身不同部位施加压力或 扭力，测量车身的形变量，以评估其 刚度性能。
详细描述
涂装工艺是白车身制造过程中最为重要的环节之一，它涉及到电泳、喷漆等多个步骤。通过涂装工艺，可以在车 身表面形成一层保护膜，提高车身的防腐、防锈性能，同时还可以美化外观，提高车辆的整体质量。
总装工艺
总结词
总装工艺是将白车身与底盘、动力系统 等其他零部件进行组装，形成完整的汽 车。
VS
详细描述
焊接工艺
总结词
焊接工艺是将冲压好的零件通过焊接技术连接成一个整体， 形成白车身的结构框架。
详细描述
焊接工艺是白车身制造过程中必不可少的环节，它涉及到点 焊、激光焊接等多种焊接技术。通过焊接工艺，将冲压好的 零件按照一定的顺序和方式连接起来，形成一个稳定、牢固 的结构框架。
涂装工艺
总结词
涂装工艺是对白车身进行表面处理和涂装，以提高车身的防腐、防锈性能和外观质量。
白车身的制造精度和效率，降低生产成本和能耗。
智能化与绿色制造
智能化制造
智能化制造能够实现白车身制造过程的自动化、信息化和智能化，提高制造过程的效率和精度。通过 智能化制造技术的应用，可以实现白车身制造过程的可视化和可追溯性，提高产品质量和安全性。
绿色制造
绿色制造强调白车身制造过程的环保和可持续发展，通过采用环保材料、节能技术和清洁生产方式等 手段，降低生产过程中的能耗和排放。同时，绿色制造还能够降低白车身制造成本，提高企业的竞争 力。
白车身通用技术条件
