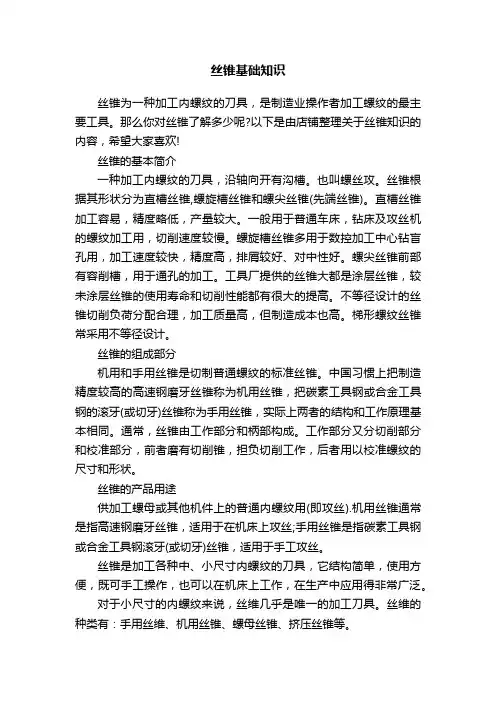

丝锥基础介绍剖析

• 2.柄部： 传递扭矩 • 3.颈部（退刀槽）：方便砂轮的进出（粗柄有，细 柄没有） • 4.方尾：配合机床起定位作用 • 5.沟槽： 作用：切削、容屑、排屑
槽型： 直槽丝锥
螺旋槽丝锥 螺尖丝锥
内螺纹的形式：通孔和盲孔
丝锥的形式及丝锥导向部分的长度的选择 要依据工件的材料和螺孔的形式来确定. 排方向屑： 直槽丝锥 螺旋槽丝锥 螺尖丝锥 挤压丝锥
下 排 屑
用于通孔
上 排 屑
用于盲孔
下 排 屑
用于通孔
无 排 屑
用于通孔或ቤተ መጻሕፍቲ ባይዱ孔
四、结合丝锥本身及加工去讲解丝锥及检验 1.加工与检验定位基准：中心孔和反顶尖 2.无心磨作用：丝锥粗加工 1）火前磨去脱碳层 2）火后磨去氧化层 3.前角测量工具：丝锥前角仪 结构：芯厚、刃宽、前角、槽型 ：①②③④P84
丝锥结构图
三、丝锥结构： 尽管丝锥的种类很多，但它的结构基本上是相同的。 1.螺纹部分：工作部分是由切削部分和校准部分组成的。切
削部分齿形是不完整的，后一齿比前一齿高，当丝锥作前进运 动时，每一个齿都切下一层金属，丝锥主要的切削工作是由切 削部分担负。校准部分的齿形是完整的，它主要用来校准及修 光螺纹廓行，并起导向作用。
手用丝锥是指碳素工具钢或合金工具钢滚牙（或 切牙）丝锥，适用于手动攻丝;
螺母丝锥:加工对象：螺母 特点：切削锥比较长，后5-7个完整牙。
挤压丝锥
挤压丝锥是利用金属塑性变形（冷挤压）原理而加工内螺纹 的一种新型螺纹刀具； 挤压丝锥的优点 •不产生切屑,故不存在排屑问题 • 螺纹表面质量提高 • 切削速度提高 (约可翻倍) • 丝锥寿命提高 • 加工盲孔通孔没有区别 挤压丝锥使用的局限性在于受工件材料限制 •脆性材料 (i.e. 灰铸铁) 都不合适 • 工件材料延伸率至少要达 10%
8.
序检：工艺规程 总检：产品图
五、打字打标 厂标 材质 规格 螺距 中径等级 TDC HSS M6 × 1 — H2 解释：一个外径为6毫米的公制丝锥，螺距是1毫米， 中径等级为H2。
谢
谢！
外形比较
机加丝锥 Gewindebohrer
Gewinde挤压丝锥 furcher
螺纹比较
挤压成型
切削形成
材料晶相纤维没有被破坏
材料晶相纤维被破坏
挤压成型示意图
挤压成型实例图
2.本身特征： 1）柄径：粗柄丝锥和细柄丝锥
2）螺距：粗牙丝锥和细牙丝锥
3）槽型：直槽丝锥、螺旋槽丝锥、螺尖丝锥
4）切削锥（铲稍精度）：精锥、中锥、粗锥 Ⅲ Ⅱ Ⅰ
丝 锥 基 础 知 识 介 绍
螺纹刀具种类：丝锥
螺纹铣刀及板牙等
螺 纹 铣 刀
板 牙
一、概念： 丝锥是螺纹刀具的一种，是加工内螺纹的主要刀 具。它结构简单，使用方便，既可手工操作，也可以 在机床上工作，在生产中应用得非常广泛。
二、种类： 1.外部特征：手用丝锥、机用丝锥、挤压丝锥和螺母 丝锥等。 机用丝锥通常是指高速钢磨牙丝锥，适用于在机床 上攻丝；
中径倒锥作用： ①减少摩擦 ②提高使用寿命 4.大部分径跳在偏摆仪上测量
5.螺纹部分：主要参数：大径d、中径d2、小径d1、 螺距p、牙型角α（影像法） 中径检测位置：前端第四牙 中径检具：①奇数沟：中径比较仪和样棒 ②偶数沟：螺纹千分尺 ③偶数沟：三针法和平头千分尺 7.外观检查：100%检查 丝锥表面不得有裂纹、磕痕、锈迹以及磨削烧伤 等影响使用性能的缺陷。
