丝锥分类
丝锥的种类与选择
1/4/2018
粘刀熔着(粘刀）的原因
被加工材料、切削液
摩擦热过大
粘刀
调整丝锥型号、表面处理、切削液
1/4/2018
啃削、咬削的原因
• 丝锥型号不适当
切削部位长度等
• 粘刀（例 软钢,SUS304 ,铝）
表面处理,丝锥诸角度不适当 切削液、注油方法
• 切屑堵塞（加工深度）
1/4/2018
内螺纹的【啃削】
1/4/2018
刃倾角丝锥
• 特征
• • • • • 刃倾角式沟槽 切屑向前排除 切屑不容易缠绕 抗折损强度高 切削性能好
←向下排屑
• 用途
切屑容易形成卷曲状的材料
只能用于通孔→切削未 完成就反转容易折断
1/4/2018
螺旋槽丝锥
• 特征
• • • • • 螺旋沟槽 能够加工到盲孔的底部 不残留切屑 容易进行螺纹加工 切削性能好
只起导向作用 （不切削）
1/4/2018
螺纹后刀面形状（导向）
既然不切削为什么需要导向呢？
无减少 同心部(刃带) 减少 刃尖开始减少•ຫໍສະໝຸດ 10以内的小径丝锥 •自己导向性优
同心偏心复合后刀面
•M10以上的丝锥 •与内螺纹的接触少 •自己导向性优
偏心后刀面
•与内螺纹的接触最少 •适合于不锈钢・高硬材料 •适合于同步进给 •自己导向性差
1/4/2018
• 目的
耐磨损性
• 用途 磨损性大的被加工产品 铸铁・压铸合金 热硬化性树脂
TIN涂层 -- 金黄色 -• 特征 处理层 1～3μｍ 表面硬度 2000Hv 耐磨耗性提高 摩擦系数减少 防止熔着(粘刀） 耐热性提高
1/4/2018
丝锥规格文档
丝锥规格1. 概述丝锥是一种用于加工螺纹的工具，常用于金属加工、机械制造和维修等领域。
丝锥分为很多种规格，每种规格都适用于特定尺寸和类型的螺纹加工。
本文将介绍常见的丝锥规格及其应用场景。
2. 丝锥规格分类根据国际标准ISO 7-1的规定，丝锥规格主要分为以下几类：1. M 系列：适用于加工公制螺纹。
2. MF 系列：适用于加工细公制螺纹。
3. MJ 系列：适用于加工与螺纹配合使用的螺纹孔。
4. G 系列：适用于加工管螺纹。
5. NPT 系列：适用于加工美国国家细密管螺纹。
6. BSP 系列：适用于加工英制管螺纹。
7. BSW 系列：适用于加工白朗宁管螺纹。
3. 常见丝锥规格以下是常见的丝锥规格及其对应的螺纹尺寸和类型：3.1 M 系列•M2 × 0.4：用于加工 M2 尺寸的公制螺纹。
•M6 × 1：用于加工 M6 尺寸的公制螺纹。
•M10 × 1.5：用于加工 M10 尺寸的公制螺纹。
•M20 × 2.5：用于加工 M20 尺寸的公制螺纹。
3.2 MF 系列•M6 × 0.75：用于加工 M6 细公制螺纹。
•M8 × 1：用于加工 M8 细公制螺纹。
•M12 × 1.25：用于加工 M12 细公制螺纹。
3.3 MJ 系列•MJ-8 × 1：用于加工与 M8 螺纹配合的螺纹孔。
3.4 G 系列•G1/8：用于加工 1/8 英寸的管螺纹。
•G1/4：用于加工 1/4 英寸的管螺纹。
•G3/8：用于加工 3/8 英寸的管螺纹。
3.5 NPT 系列•1/8 NPT：用于加工 1/8 英寸的细密管螺纹。
•1/4 NPT：用于加工 1/4 英寸的细密管螺纹。
•3/8 NPT：用于加工 3/8 英寸的细密管螺纹。
3.6 BSP 系列•1/8 BSP：用于加工 1/8 英寸的管螺纹。
•1/4 BSP：用于加工 1/4 英寸的管螺纹。

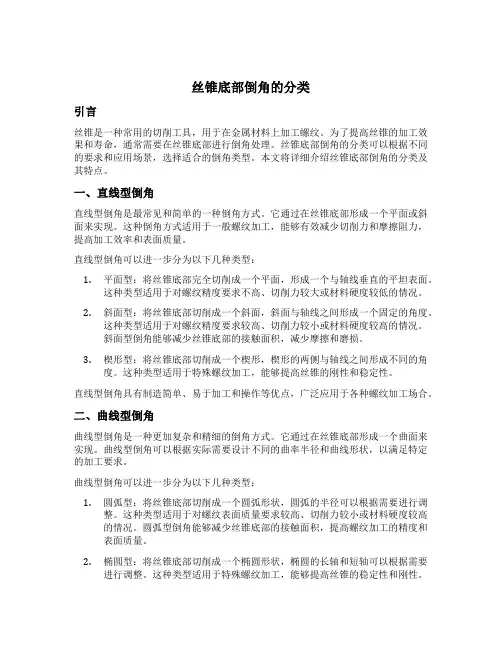

丝锥底部倒角的分类
丝锥底部倒角的分类引言丝锥是一种常用的切削工具，用于在金属材料上加工螺纹。
为了提高丝锥的加工效果和寿命，通常需要在丝锥底部进行倒角处理。
丝锥底部倒角的分类可以根据不同的要求和应用场景，选择适合的倒角类型。
本文将详细介绍丝锥底部倒角的分类及其特点。
一、直线型倒角直线型倒角是最常见和简单的一种倒角方式。
它通过在丝锥底部形成一个平面或斜面来实现。
这种倒角方式适用于一般螺纹加工，能够有效减少切削力和摩擦阻力，提高加工效率和表面质量。
直线型倒角可以进一步分为以下几种类型：1.平面型：将丝锥底部完全切削成一个平面，形成一个与轴线垂直的平坦表面。
这种类型适用于对螺纹精度要求不高、切削力较大或材料硬度较低的情况。
2.斜面型：将丝锥底部切削成一个斜面，斜面与轴线之间形成一个固定的角度。
这种类型适用于对螺纹精度要求较高、切削力较小或材料硬度较高的情况。
斜面型倒角能够减少丝锥底部的接触面积，减少摩擦和磨损。
3.楔形型：将丝锥底部切削成一个楔形，楔形的两侧与轴线之间形成不同的角度。
这种类型适用于特殊螺纹加工，能够提高丝锥的刚性和稳定性。
直线型倒角具有制造简单、易于加工和操作等优点，广泛应用于各种螺纹加工场合。
二、曲线型倒角曲线型倒角是一种更加复杂和精细的倒角方式。
它通过在丝锥底部形成一个曲面来实现。
曲线型倒角可以根据实际需要设计不同的曲率半径和曲线形状，以满足特定的加工要求。
曲线型倒角可以进一步分为以下几种类型：1.圆弧型：将丝锥底部切削成一个圆弧形状，圆弧的半径可以根据需要进行调整。
这种类型适用于对螺纹表面质量要求较高、切削力较小或材料硬度较高的情况。
圆弧型倒角能够减少丝锥底部的接触面积，提高螺纹加工的精度和表面质量。
2.椭圆型：将丝锥底部切削成一个椭圆形状，椭圆的长轴和短轴可以根据需要进行调整。
这种类型适用于特殊螺纹加工，能够提高丝锥的稳定性和刚性。
3.自由曲线型：根据实际需要设计各种复杂的曲线形状，以满足特定的加工要求。
丝锥基础介绍资料
中径倒锥作用： ①减少摩擦 ②提高使用寿命 4.大部分径跳在偏摆仪上测量
5.螺纹部分：主要参数：大径d、中径d2、小径d1、 螺距p、牙型角α（影像法） 中径检测位置：前端第四牙 中径检具：①奇数沟：中径比较仪和样棒 ②偶数沟：螺纹千分尺 ③偶数沟：三针法和平头千分尺 7.外观检查：100%检查 丝锥表面不得有裂纹、磕痕、锈迹以及磨削烧伤 等影响使用性能的缺陷。 Nhomakorabea8.
序检：工艺规程 总检：产品图
五、打字打标 厂标 材质 规格 螺距 中径等级 TDC HSS M6 × 1 — H2 解释：一个外径为6毫米的公制丝锥，螺距是1毫米， 中径等级为H2。
谢
谢！
二、种类： 1.外部特征：手用丝锥、机用丝锥、挤压丝锥和螺母 丝锥等。 机用丝锥通常是指高速钢磨牙丝锥，适用于在机床 上攻丝；
手用丝锥是指碳素工具钢或合金工具钢滚牙（或 切牙）丝锥，适用于手动攻丝;
螺母丝锥:加工对象：螺母 特点：切削锥比较长，后5-7个完整牙。
挤压丝锥
挤压丝锥是利用金属塑性变形（冷挤压）原理而加工内螺纹 的一种新型螺纹刀具； 挤压丝锥的优点 •不产生切屑,故不存在排屑问题 • 螺纹表面质量提高 • 切削速度提高 (约可翻倍) • 丝锥寿命提高 • 加工盲孔通孔没有区别 挤压丝锥使用的局限性在于受工件材料限制 •脆性材料 (i.e. 灰铸铁) 都不合适 • 工件材料延伸率至少要达 10%
丝锥结构图
三、丝锥结构： 尽管丝锥的种类很多，但它的结构基本上是相同的。 1.螺纹部分：工作部分是由切削部分和校准部分组成的。切
削部分齿形是不完整的，后一齿比前一齿高，当丝锥作前进运 动时，每一个齿都切下一层金属，丝锥主要的切削工作是由切 削部分担负。校准部分的齿形是完整的，它主要用来校准及修 光螺纹廓行，并起导向作用。
螺套丝锥规格
螺套丝锥规格
【原创实用版】
目录
1.螺套丝锥规格简介
2.螺套丝锥规格的分类
3.螺套丝锥规格的选择方法
4.螺套丝锥规格的应用领域
正文
一、螺套丝锥规格简介
螺套丝锥是一种用于加工螺纹的切削工具，它具有结构简单、使用方便、精度高等特点，广泛应用于各种螺纹加工场合。
螺套丝锥规格是指螺套丝锥的尺寸和参数，包括螺纹直径、螺距、刃部长度等，这些参数决定了螺套丝锥的加工能力和适用范围。
二、螺套丝锥规格的分类
根据螺纹直径和螺距的不同，螺套丝锥规格可分为以下几类：
1.公制螺纹丝锥：适用于加工公制螺纹，如 M6、M12、M16 等。
2.美制螺纹丝锥：适用于加工美制螺纹，如 1/4、3/8、1/2 等。
3.英制螺纹丝锥：适用于加工英制螺纹，如 BSP、BSPT 等。
4.模数螺纹丝锥：适用于加工模数螺纹，如 M10、M20 等。
三、螺套丝锥规格的选择方法
在选择螺套丝锥规格时，需要考虑以下几个因素：
1.被加工零件的材料和硬度：根据被加工零件的材料和硬度选择合适的螺套丝锥规格，以保证切削效果和刀具寿命。
2.螺纹加工精度要求：根据螺纹加工精度要求选择合适的螺套丝锥规格，以保证螺纹加工质量。
3.加工设备和工艺：根据加工设备和工艺选择合适的螺套丝锥规格，以保证刀具的稳定性和使用寿命。
四、螺套丝锥规格的应用领域
螺套丝锥规格广泛应用于各种螺纹加工场合，如汽车、摩托车、机床、工程机械、石油化工、航空航天等行业。

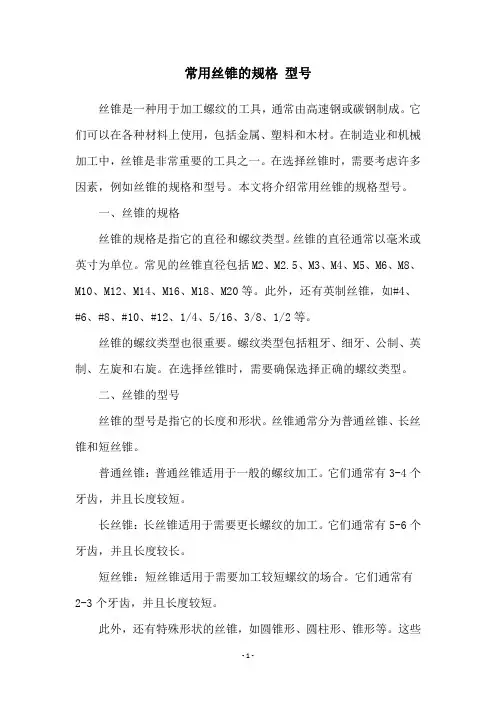

常用丝锥的规格 型号
常用丝锥的规格型号丝锥是一种用于加工螺纹的工具，通常由高速钢或碳钢制成。
它们可以在各种材料上使用，包括金属、塑料和木材。
在制造业和机械加工中，丝锥是非常重要的工具之一。
在选择丝锥时，需要考虑许多因素，例如丝锥的规格和型号。
本文将介绍常用丝锥的规格型号。
一、丝锥的规格丝锥的规格是指它的直径和螺纹类型。
丝锥的直径通常以毫米或英寸为单位。
常见的丝锥直径包括M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M14、M16、M18、M20等。
此外，还有英制丝锥，如#4、#6、#8、#10、#12、1/4、5/16、3/8、1/2等。
丝锥的螺纹类型也很重要。
螺纹类型包括粗牙、细牙、公制、英制、左旋和右旋。
在选择丝锥时，需要确保选择正确的螺纹类型。
二、丝锥的型号丝锥的型号是指它的长度和形状。
丝锥通常分为普通丝锥、长丝锥和短丝锥。
普通丝锥：普通丝锥适用于一般的螺纹加工。
它们通常有3-4个牙齿，并且长度较短。
长丝锥：长丝锥适用于需要更长螺纹的加工。
它们通常有5-6个牙齿，并且长度较长。
短丝锥：短丝锥适用于需要加工较短螺纹的场合。
它们通常有2-3个牙齿，并且长度较短。
此外，还有特殊形状的丝锥，如圆锥形、圆柱形、锥形等。
这些特殊形状的丝锥适用于特殊的加工需求。
三、注意事项在选择丝锥时，需要注意以下几点：1. 选择正确的规格和型号。
2. 选择适合材料的丝锥，如高速钢丝锥适用于加工金属，碳钢丝锥适用于加工木材和塑料。
3. 在使用丝锥时，需要注意保持正确的角度和压力，以避免丝锥损坏或螺纹不完整。
4. 在使用丝锥时，需要使用润滑剂，以减少摩擦和热量。
总之，选择适合的丝锥规格和型号是非常重要的。
正确使用丝锥可以提高工作效率和产品质量。
丝锥的种类和标准
丝锥的种类和标准丝锥是一种常用的螺纹加工工具，被广泛应用于各种行业。
以下介绍丝锥的种类和标准，以帮助读者更好地了解和应用这种工具。
一、切削丝锥切削丝锥是最常见的一种丝锥，其工作原理是通过切削作用将金属切削成螺纹。
切削丝锥具有切削能力强、加工效率高等优点，但同时也存在加工精度不高、切削力大等缺点。
二、挤压丝锥挤压丝锥是一种新型的螺纹加工工具，其工作原理是通过挤压作用将金属成型为螺纹。
挤压丝锥具有加工精度高、切削力小、表面粗糙度低等优点，但同时也存在加工效率低、适用范围窄等缺点。
三、左旋丝锥与右旋丝锥左旋丝锥和右旋丝锥是根据螺纹的旋转方向来区分的。
左旋丝锥的螺纹是向左旋转的，而右旋丝锥的螺纹是向右旋转的。
在选择左旋丝锥或右旋丝锥时，需要根据被加工螺纹的旋转方向来选择。
四、公制丝锥与英制丝锥公制丝锥和英制丝锥是根据螺纹的标准来区分的。
公制丝锥适用于公制螺纹，而英制丝锥适用于英制螺纹。
在选择公制丝锥或英制丝锥时，需要根据被加工螺纹的标准来选择。
五、盲孔丝锥与通孔丝锥盲孔丝锥和通孔丝锥是根据被加工孔的类型来区分的。
盲孔丝锥适用于加工盲孔，而通孔丝锥适用于加工通孔。
在选择盲孔丝锥或通孔丝锥时，需要根据被加工孔的类型来选择。
六、不含钴丝锥与含钴丝锥不含钴丝锥和含钴丝锥是根据是否含有钴元素来区分的。
不含钴丝锥不含钴元素，而含钴丝锥含有钴元素。
钴元素可以提高丝锥的硬度和耐磨性，但同时也存在降低韧性等缺点。
在选择不含钴丝锥或含钴丝锥时，需要根据被加工材料和加工要求来选择。
七、涂层丝锥涂层丝锥是在普通丝锥表面涂覆一层或多层耐磨材料，以提高丝锥的耐磨性和使用寿命。
常见的涂层材料有TiN、TiCN、TiALN等，这些材料具有高硬度、低摩擦系数等特点，可以提高丝锥的切削性能和加工效率。
八、多槽丝锥多槽丝锥是一种特殊类型的丝锥，其切削部分有许多切削槽，可以同时进行多个切削刃的切削作用，从而提高加工效率和切削力。
多槽丝锥适用于高效率的螺纹加工，但同时也存在切削力大、易磨损等缺点。
钢丝螺套专用丝锥标准
钢丝螺套专用丝锥的标准主要遵循我国的国家标准《细柄机用钢丝螺套丝锥和手用钢丝螺套丝锥》GB3464-83等。
这些标准规定了钢丝螺套丝锥的结构尺寸、用途、分类等。
钢丝螺套专用丝锥主要用于加工螺纹护套底孔的专用内螺纹，其结构尺寸依照国家标准制造。
根据其使用范围和材料，钢丝螺套丝锥可分为以下几类：
1. 轻合金机、手用螺纹护套丝锥：用于加工铝、镁合金以及铜合金等有色金属合金，螺距在
2.5mm以下为单支丝锥，螺距大于等于2.5mm为双支。
2. 普通钢机、手用螺纹护套丝锥：用于加工钢、铸铁、铸钢等金属材料上的内螺纹。
3. 特种丝锥：可根据用户需要设计、制造各种特殊品种的螺纹底孔丝锥，例如在软铝、紫铜上攻丝的机用、手用挤压丝锥，单支普通钢攻丝的专用机用丝锥等。
丝攻种类和用途
丝攻,丝锥的种类，用途丝攻：Taps，丝锥的别名。
丝攻一种加工内螺纹的刀具，沿轴向具有沟槽。
也被叫做丝锥、螺丝攻、牙攻等。
丝攻是广东地区的通俗叫法。
丝攻分类1.按驱动不同分:手用丝攻和机用丝攻2. 按加工方式分:切削丝攻和挤压丝攻3. 按被加工螺纹分: 公制粗牙丝攻,公制细牙丝攻,管螺纹丝攻等4.根据其形状分为直槽丝攻，螺旋槽丝攻和螺尖丝攻。
丝攻的特征：直槽丝攻加工容易，精度略低，产量较大。
一般用于普通车床，钻床及攻丝机的螺纹加工用，切削速度较慢。
螺旋槽丝攻多用于数控加工中心钻盲孔用，加工速度较快，精度高，排屑较好、对中性好。
螺尖丝攻主要用于通孔的加工。
现在的工具厂提供的丝攻大都是涂层丝攻，较未涂层丝攻的使用寿命和切削性能都有很大的提高。
涂层可分为Ti（钛）涂层，TiC（碳化钛）涂层，TiN（氮化钛）涂层等。
丝攻的用途：供加工螺母或其他机件上的普通内螺纹用（即攻丝）.机用丝攻通常是指高速钢磨牙丝攻，适用于在机床上攻丝；手用丝攻是指碳素工具钢或合金工具钢滚牙（或切牙）丝攻，适用于手工攻丝。
关于丝攻的知识：机用丝攻与手用丝攻的区别：机用丝攻通常是指高速钢磨牙丝攻，适用于在机床上攻丝；手用丝攻是指碳素工具或合金工具钢滚牙（或切牙）丝攻，适用于手工攻丝。
但在生产中，两者也可互换使用。
丝攻公差6g与6gx有何区别：6HX是专门针对特殊材料的精度，各个生产企业所取的都不大一样。
不一定是铸铁，还有铝合金、不锈钢、高温合金等。
X的意思是特殊的意思，以和普通的6H精度区别开来。
一般来说，6HX和6H的丝攻的区别在于，丝攻的公差带取的不一样，6HX专门针对特殊的材料的攻丝特性，在磨制丝攻时候将丝攻的公差带取的偏大或者偏小一点，以获得最佳的丝攻的寿命或性能，简单的说，可以将6HX的丝锥看做是按上差做的绞刀，6H是按普通精度做的绞刀，当然6HX绞刀寿命会好的多。
不过要注意的是，选用6HX丝攻的时候，一定要看清样本上推荐的加工材料，最好只加工推荐材料，不要混用，不然可能造成螺纹的超差。
丝锥的基本型号与应用
1. 用途：机用丝锥和手用丝锥（以下简称丝锥）。
用于加工普通螺纹（GB/T192～193,GB/T196～197）的内螺纹。
2. 特点及精度：丝锥技术条件按GB/T969－1994。
丝锥精度分为四种公差等级。
即：H1、H2、H3、H4。
H1级丝锥适用于加工4H、5H的内螺纹；
H2级丝锥适用于加工5G、6H的内螺纹；
H3级丝锥适用于加工6G、7H、7G的内螺纹；
H4级用于手用丝锥，适用于加工6H、7H的内螺纹。
丝锥分为以下五种型式：
粗柄粗牙普通螺纹机用丝锥；
粗柄细牙普通螺纹机用丝锥；
细柄粗牙普通螺纹机用丝锥；
细柄细牙普通螺纹机用丝锥；
普通螺纹手用丝锥。
同时还有左、右旋，单支组和多支组之分。
3. 刀具标记及示例
订货时注明：产品名称、产品编号、丝锥代号（粗牙不标螺距）、精度（即丝锥公差带，其中手用丝锥不标）、旋向（右旋不标，左旋标“左”）、若多支组丝锥，在丝锥代号前加支组数字、标准号。
例：a：细柄粗牙普通螺纹机用丝锥26220-391 2－M12－H3 I GB/T3464.1－1994
b：粗柄细牙普通螺纹机用丝锥26200-211 M10×1.25－H3 GB/T3 464.1－1994
c：普通螺纹手用丝锥26020-158 2－M3.5×0.35 I GB/T3464.1－1994
4. 规格及主要尺寸参数
注：括号内尺寸尽可能不用。
续表毫米。
丝锥规格文档
丝锥规格1. 什么是丝锥规格？丝锥规格是指用于加工螺纹的一种工具。
它是由一根尖端锥形的金属棒制成，通常由高硬度的合金钢制造。
丝锥规格按照国际标准组织（ISO）的规定，分为不同尺寸和型号，以适应不同的螺纹加工需求。
2. 丝锥规格的分类根据螺纹的尺寸和类型，丝锥规格可以分为以下几类：2.1 公制丝锥规格公制丝锥规格通常是指用于加工公制螺纹的丝锥。
公制螺纹是一种常见的螺纹类型，常用于机械设备、汽车等领域。
公制丝锥规格根据螺纹的直径和螺距进行分类，常见的规格有M2、M2.5、M3等。
公制丝锥规格通常以标准符号表示，例如M2x0.4，表示丝锥的直径为2mm，螺距为0.4mm。
2.2 英制丝锥规格英制丝锥规格通常是指用于加工英制螺纹的丝锥。
英制螺纹是一种在英语使用的地区比较常见的螺纹类型，如美国、英国等。
英制丝锥规格根据螺纹的直径和螺距进行分类，常见的规格有1/4-20、5/16-18、3/8-16等。
英制丝锥规格通常以英寸符号表示，例如1/4-20表示丝锥的直径为1/4英寸，螺距为20螺纹每英寸。
2.3 特殊丝锥规格除了公制丝锥和英制丝锥外，还有一些特殊的丝锥规格，用于加工特殊形状或尺寸的螺纹。
这些特殊丝锥规格根据具体的螺纹参数进行分类，如锥度、山脊数等。
特殊丝锥规格通常由特殊工具制造，用于特定的加工需求。
3. 丝锥规格的选择选择合适的丝锥规格对于螺纹加工至关重要。
以下是选择丝锥规格的几个因素：3.1 螺纹尺寸首先要确定需要加工的螺纹类型和尺寸。
根据螺纹直径和螺距的要求，选择相应的丝锥规格。
3.2 加工材料不同材料的加工特性不同，对丝锥的选用也不同。
对于硬度较高的材料，通常需要使用高硬度的丝锥规格。
而对于柔软的材料，需要使用相对较小且锋利的丝锥规格。
3.3 加工环境加工环境也是影响丝锥规格选择的因素之一。
如果需要加工的螺纹位于狭小的空间中，选择相对较小的丝锥规格会更加便于操作。
4. 丝锥规格的使用注意事项在使用丝锥规格时，还需要注意以下几点：4.1 使用适当的油剂使用适当的油剂可以降低摩擦和热量，延长丝锥的使用寿命。
丝锥的详细分类介绍
丝锥的主要分类：
1.按驱动不同分为：手用丝锥和机用丝锥
2.按加工方式分为：切削丝锥和挤压丝锥
3.按被加工螺纹分为：公制粗牙丝锥，公制细牙丝锥，管螺纹丝锥等
4.根据其形状分为：直槽丝锥，螺旋槽丝锥和螺尖丝锥。
主要丝锥种类介绍：
a.直槽丝锥：它通用性最强，切削锥部分可以有2、4、6牙，短锥用于不通孔，长锥用于通孔。
只要底孔足够深，就应尽量选用切削锥长一些的，这样分担切削负荷的齿多一些，使用寿命也长一些。
b.螺旋槽丝锥：比较适合加工不通孔螺纹，经验告诉我们：加工黑色金属的，螺旋角选的小一点，一般在30度左右，保证螺旋齿的强度。
加工有色金属的，螺旋角选的大一点，可在45度左右，切削锋利一些。
c.内容屑丝锥：其显着特点是在头部开一个足够大的容屑槽，采用特殊的设计以达到较高的加工质量。
尤其在大螺纹加工方面优势显着。
广泛应用在风力发电、汽轮机、造船、矿山石油等行业。
d.螺尖丝锥：加工螺纹时切屑向前排出，通孔螺纹应优先采用螺尖丝锥。
e.挤压丝锥：根据使用方法，常分为手用丝锥、机用丝锥、螺母丝锥（用于在螺母加工机床上切制螺纹）、板牙丝锥（用于切制和校正板牙螺纹）、管螺纹丝锥和锥形螺纹丝锥。
f.机用和手用丝锥：是切制普通螺纹的标准丝锥。
实际上两者的结构和工作原理基本相同。
丝锥分类
机用丝锥主要类型有：M公制标准牙丝锥,MF公制细牙丝锥,W惠氏螺纹丝锥,G(BSP)非螺纹密封的管螺纹丝锥,UNC英制粗牙丝锥,UNF英制细牙丝锥,UNFF英制特细牙丝锥,BSF英制惠氏螺纹(细牙)丝锥,英制螺纹丝锥,PG钢管牙丝锥,Rc(BSPT)用螺纹密封的管牙丝锥,NPS美制管牙丝锥,NPSF美制平行管牙丝锥(细牙),NPTF美制锥管牙丝锥(细牙)NPT美制锥管丝锥,(60°)STI是指螺套丝锥。
丝攻造型：螺旋、先端、直槽、挤压丝锥（PF-PS，PT，S-PT，NPS，NPSF，NP）丝锥（PF-PS，PT，S-PT，NPS，NPSF，NP）产品简介名称：管用丝攻型号：PF-PS，PT，S-PT，NPS，NPSF，NPT，NPTF说明：英制管用平行丝攻（G＝PF）主要是用于机械结合（平行螺纹与平行螺纹的结合）用的螺纹攻牙，而极密性结合（推拔螺纹与推拔螺纹结合，或是推拔公螺纹与平行母螺纹之结合）用管用丝攻有两种，一种是管用推拔丝攻（Rc＝PT），另一种是管用平行丝攻（Rp＝PS）。
管用推拔丝攻依牙部长度与基准径之位置可分为长牙部型（标准型Rc＝PT）与短牙部型（S-Rc＝S-PT）。
PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内老标准叫ZG，现在改为R了。
美制管用螺纹的种类很多，一般被用来切削NPSC与NPSM螺纹的是管用平行丝攻（NPS），用来切削NPT螺纹的是管用推拔丝攻（NPT）。
另外，干式封闭型（DRYSEAL）管用丝攻用丝攻有管用平行丝攻（NPSF）与管用推拔丝攻（NPTF）两种。
NPT是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹。
NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹一、美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内；二、基本尺寸：螺纹中径尺寸D2=d2=D-0.8*P螺纹小径尺寸D1=d1=D-1.6*P三、配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。
丝锥精度标准
丝锥精度标准丝锥是一种常用的螺纹加工工具，用于加工和检测螺纹。
丝锥精度的标准对于生产质量的控制和产品的可靠性具有重要意义。
本文将介绍丝锥精度标准的概念、分类、重要参数及其测量方法，以及对丝锥精度标准的应用。
一、丝锥精度标准的概念丝锥精度标准是指测量和评定丝锥几何尺寸和质量性能的一系列标准化规定。
通过制定和应用丝锥精度标准，可以保证丝锥的加工质量和使用性能，提高产品的可靠性和稳定性。
二、丝锥精度标准的分类根据丝锥的用途和要求，丝锥精度标准可以分为以下几种类型：1. 螺纹螺距精度标准：用于检验丝锥的螺距尺寸是否符合要求。
主要包括螺距差、螺纹角差、螺纹高度差等指标。
2. 螺纹牙型精度标准：用于检验丝锥的牙型质量是否符合要求。
主要包括牙型误差、牙间角差、牙高差等指标。
3. 外观质量精度标准：用于检验丝锥的外形和表面质量是否符合要求。
主要包括生锈、划痕、磨损、裂纹等指标。
三、丝锥精度标准的重要参数及其测量方法1. 螺距差：它是表示丝锥螺纹螺距尺寸偏离理论值的指标。
测量时可以使用螺距测微器或投影仪进行测量。
2. 螺纹角差：它是表示丝锥螺纹角度偏离理论值的指标。
测量时可以使用螺纹角差测量仪进行测量。
3. 牙型误差：它是表示丝锥螺纹牙型偏离理论形状的指标。
测量时可以使用牙型误差测量器进行测量。
4. 外观质量：它是表示丝锥外表面的质量状况的指标。
测量时可以使用目视和手感观察，检查丝锥是否有缺陷和损伤。
四、丝锥精度标准的应用丝锥精度标准在各个领域的应用非常广泛。
以下是一些常见的应用场景：1. 质检：在生产过程中，使用丝锥精度标准来检验丝锥的质量，保证产品符合要求。
2. 校准：丝锥精度标准可以作为校准工具，对丝锥进行校准，保证测量结果准确可靠。
3. 教学和培训：丝锥精度标准提供了一种标准化的教学和培训材料，帮助人们学习和理解丝锥的精度要求和测量方法。
4. 产品选型和推广：丝锥精度标准可以用来评估和比较不同品牌和类型的丝锥产品，帮助用户选择合适的产品。
丝锥种类和各自用途
丝锥作为一种加工内螺纹的常用工具，按照形状可以分为螺旋槽丝锥、刃倾角丝锥、直槽丝锥和管用螺纹丝锥等，按照使用环境可以分为手用丝锥和机用丝锥，按照规格可以分为公制，美制，和英制丝锥等。
丝锥也是在攻丝时采用的主流加工工具。
那么丝锥该如何选用呢？今天分享给大家一份丝锥选用指南，帮助你选择合适的丝锥。
丝锥分类1.切削丝锥1、直槽丝锥：用于通孔及盲孔的加工，铁屑存在于丝锥槽中，加工的螺纹质量不高，更常用于短屑材料的加工，如灰铸铁等。
2、螺旋槽丝锥：用于孔深小于等于3D的盲孔加工，铁屑顺着螺旋槽排出，螺纹表面质量高。
10~20°螺旋角丝锥可以加工螺纹深度小于等于2D；28~40°螺旋角丝锥可以加工螺纹深度小于等于3D；50°螺旋角丝锥可以加工螺纹深度小于等于3.5D（特殊工况4D）。
某些时候（硬材料，大牙距等），为了取得更好的齿尖强度，会选用螺旋槽丝锥加工通孔。
3、螺尖丝锥：通常只能用于通孔，长径比可达3D~3.5D，铁屑向下排出，切削扭矩小，被加工的螺纹表面质量高，也被称为刃倾角丝锥或先端丝锥。
切削时，需要保证全部切削部分攻穿，否则会出现崩齿。
2.挤压丝锥可用于通孔及盲孔的加工，通过材料塑性变形形成牙型，只能用于加工塑性材料。
其主要特点：1，利用工件的塑性变形加工螺纹；2，丝锥的截面积大，强度高，不易折断；3，切削速度可比切削丝锥高，生产率亦相应提高；4，由于是冷挤压加工，加工后的螺纹表面机械性能提高，表面粗糙度高，螺纹强度、耐磨性、耐腐蚀性提高；5，无屑加工。
其不足是：1，只能用于加工塑性材料；2，制造成本高。
有两种结构形式：1，无油槽挤压丝锥只用于盲孔立加的工况；2，带油槽挤压丝锥适用于所有工况，但通常小直径丝锥因制造难度不设计油槽。
丝锥的结构参数1.外型尺寸1、总长：需注意某些需要特殊加长的工况2、槽长：通上3、柄方：目前常见柄方标准有DIN(371/374/376), ANSI, JIS, ISO等，选用时需注意和攻丝刀柄的匹配关系2.螺纹部分1、精度：由具体的螺纹标准来选择，米制螺纹ISO1/2/3级等同于国标H1/2/3级，但需注意制造商内控标准。
丝锥有哪些种类范文
丝锥有哪些种类范文丝锥是一种用来加工金属材料的工具，用于在孔洞中制作螺纹。
根据不同的用途和规格，丝锥可以分为多种不同类型。
一、按材质分类1.高速钢丝锥：这种丝锥由高速钢制成，具有耐磨性和耐高温性能，在对硬度较高的金属进行切削时表现优异。
2.碳钢丝锥：碳钢丝锥是由碳素合金制成，适用于一般金属材料的加工，在耐磨性和耐高温性能方面相对较低。
二、按螺纹类型分类1.丝锥：它是主要用来加工外螺纹的工具，通常用于加工螺栓、螺栓孔和螺纹连接的零件。
2.管内丝锥：管内丝锥用于在管内加工有内螺纹的孔，主要用于制作管道系统和管件。
三、按螺纹标准分类1.公制丝锥：公制丝锥用于制作公制机械螺纹，主要包括常见的M系列螺纹，如M2、M2.5、M3等。
2.英制丝锥：英制丝锥用于制作英制机械螺纹，主要包括UNC螺纹、UNF螺纹、BSW螺纹等。
四、按使用范围分类1.通用丝锥：通常用于一般的金属加工，适用于各种材料和使用场景。
2.高硬度丝锥：这种丝锥适用于硬度较高的金属材料，如不锈钢等，具有较好的切削性能和寿命。
五、按外形特点分类1.全程丝锥：全程丝锥的切齿长度和螺纹长度相等，适用于加工较深的孔洞。
2.非全程丝锥：非全程丝锥的切齿长度较短，适用于对孔洞表面的切削加工。
六、按切削方式分类1.手动丝锥：这种丝锥需要手动旋转进行切削操作，适用于小批量或者修补加工。
2.机动丝锥：机动丝锥配备电动工具或其他机械设备，可以提高加工效率和精度，适用于大批量加工。
七、按用途分类1.魔术丝锥：魔术丝锥是一种具有自锁功能的丝锥，可以在不使用锥体碎屑夹持器的情况下进行切削。
2.切割丝锥：切割丝锥通常用于切断管道和杆件，可以快速有效地进行切割。
以上所列丝锥类型仅为常见的几种，随着技术的进步和需求的变化，还可能发展出其他新型丝锥。
对于使用丝锥进行金属加工的人来说，选择适合的丝锥类型是非常重要的，可以提高工作效率和加工质量。
全面了解丝攻丝锥性能【干货】
带你全面了解丝攻丝锥性能内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一：丝攻的定义及特征"丝攻：Taps，丝锥的别名。
螺纹在机械加工中占有很大的比例，而丝锥是加工内螺纹常用的工具，丝锥作为加工内螺纹的刀具，沿轴向开有沟槽（挤压丝锥也有无槽的），也叫螺丝攻、丝攻。
丝锥根据其形状分为直槽丝锥、螺旋槽丝锥、螺尖丝锥、挤压丝锥。
直槽丝锥加工容易，精度略低，产量较大，正确地选用丝锥加工内螺纹，可以保证螺纹连接的质量，提高丝锥的使用寿命。
有些企业使用进口丝锥，德国制造商常标志为ISO1 4H、ISO2 6H、ISO3 6G（国际标准ISO1-3与国家标准H1-3是等同的）；日本株式会社弥满和（YAMAWA）制作所切削型丝锥标P1、P2、P3、P4，挤压丝锥标G4P、G4B、G5P、G5B、G6P、G6B、G7P、G7B、G8B是按ISO2-6H、美英制2B 制作，这样就把丝锥公差带代号及可加工的内螺纹公差带都标上了。
"从丝攻的特征方面来区分，直槽丝攻加工容易，精度略低，产量较大。
一般用于普通车床，钻床及丝攻机的螺纹加工用，切削速度较慢。
螺旋槽丝攻多用于数控加工中心钻盲孔用，加工速度较快，精度高，排屑较好、对中性好。
螺尖丝攻主要用于通孔的加工。
现在的工具厂提供的丝攻大都是涂层丝攻，较未涂层丝攻的使用寿命和切削性能都有很大的提高。
涂层可分为Ti（钛）涂层，TiC（碳化钛）涂层，TiN（氮化钛）涂层等。
丝攻的用途：供加工螺母或其他机件上的普通内螺纹用（即攻丝）.机用丝攻通常是指高速钢磨牙丝攻，适用于在机床上攻丝；手用丝攻是指碳素工具钢或合金工具钢滚牙（或切牙）丝攻，适用于手工攻丝。
二丝锥被加工材及攻牙速度选定基准被加工物材质攻牙速度m/min铝铜黄铜20～30铝合金压铸铝亚铅合金压铸锌极软铜黄铜青铜电磁软铁 12～20普通钢（硬度HRC20度以下）软钢不锈钢5～12三丝锥丝攻加工材与攻牙油选定基准被加工材质攻牙油剂铝合金及压铸铝锌合金压铸锌油性形不水溶性油酸化系不水溶性油铜黄铜油性形不水溶性油水溶性剂极软钢电磁软钢快削钢硫酸化系不水溶性油酸化性系油膏普通钢软钢不锈钢（硬度HRC20度以下）硫酸化系油膏硫酸化系不水溶性油四螺丝攻丝锥各部的名称螺丝攻丝锥主要部位的称谓有：全长，牙部长度，柄长度，吃入部，中心顶，中心孔，牙底径，有效径，外径，刃面，刃槽，槽径，刃背部，角部长度，柄径，方头厚度。
打孔攻丝板牙技巧.ppt
板牙架
板牙架是用来夹持板牙、传递扭矩的工具。不 同外径的板牙应选用不同的板牙架。
圆杆直径的确定
与攻螺纹相同，套螺纹时有切削作用，也有挤 压金属的作用。故套螺纹前必须检查圆桩直径。圆 杆直径应稍小于螺纹的公称尺寸，圆杆直径可查表 或按经验公式计算。
经验公式：圆杆直径 =螺纹外径d-(0.13～0.2) 螺距p
钻孔操作
1.钻孔前一般先划线，确定孔的中心，在孔 中心先用冲头打出较大中心眼。
加工或修正外螺纹的螺纹加工工具 。用合 金工具钢 9SiGr 制成，并经热处理淬硬。其外形 像一个圆螺母，只是上面钻有 3～4个排屑孔，并 形成刀刃。
︶制英︵牙板纹螺管
板牙的结构
板牙由切屑部分、定位部分和排屑孔组成。圆 板牙螺孔的两端有 40°的锥度部分，是板牙的切削 部分。定位部分起修光作用。板牙的外圆有一条深 槽和四个锥坑，锥坑用于定位和紧固板牙。
孔的深度=所需螺纹的深度 +0.7d
孔口倒角
攻螺纹前要在钻孔的孔口进行倒角， 以利于丝锥的定位和切入。倒角的深度大 于螺纹的螺距。
攻螺纹的操作要点及注意事项
（1）根据工件上螺纹孔的规格，正确选择丝锥，先 头锥后二锥，不可颠倒使用。 （2）工件装夹时，要使孔中心垂直于钳口，防止螺 纹攻歪。 （3）用头锥攻螺纹时，先旋入 1～2圈后，要检查丝 锥是否与孔端面垂直（可目测或直角尺在互相垂直的 两个方向检查）。当切削部分已切入工件后，每转 1～2圈应反转1/4圈，以便切屑断落；同时不能再施 加压力（即只转动不加压），以免丝锥崩牙或攻出的 螺纹齿较瘦。
铰杠（绞手）
铰杠是用来夹持丝锥的工具，常用的是可调 式铰杠。旋转手柄即可调节方孔的大小，以便夹 持不同尺寸的丝锥。铰杠长度应根据丝锥尺寸大 小进行选择，以便控制攻螺纹时的扭矩，防止丝 锥因施力不当而扭断
