仓储布局的分类
1. 按功能划分
仓储布局可分为收货区、存储区、分拣区、发货区等。不同功能 区域根据业务需求进行合理划分,以便实现高效作业。
2. 按物品特性划分
根据物品的特性,如怕潮、怕尘、怕虫等,对物品储存的区域进行 划分,以满足物品储存的需求。
3. 按作业流程划分
根据作业流程,如入库、存储、分拣、包装、发货等,对作业区域 进行划分,以便实现流水作业。
和轻型货架。选择货架类型时,要考虑到存储物品的特性、存储量、仓
库面积和预算等因素。
02
叉车
叉车是物流仓储中常用的搬运设备,根据不同使用场景和需求,叉车有
内燃叉车、电动叉车、手动叉车等类型。选择叉车时,需要考虑仓库的
货物吞吐量、货物类型、仓库面积和预算等因素。
03
托盘
托盘是用于集装、堆放、搬运和运输的设备,有木托盘、塑料托盘和金
使用先进的仓储管理系统
使用先进的仓储管理系统可以实现对设备的自动化管理和监控,提 高设备的运行效率和安全性。
THANKS
感谢观看
确定货物存储密度
根据仓库面积和货物类型 ,确定货物存储密度,以 提高仓库利用率。
确定货物在仓库内的移动路径
1 2
确定货物出库流程
根据货物类型和存储方式,确定货物出库流程, 如先进先出、后进先出、优先出库等。
确定货物入库流程
根据货物类型和存储方式,确定货物入库流程, 如先进先入、后进先入、优先入库等。
及时调整货物储存 位置,提高取货效 率
拆包流程
01
02
03
04
将大包装的货物拆分为小包装
对小包装进行标识和记录信息
将小包装货物上架或存入指定 区域
定期检查小包装货物的数量和 质量

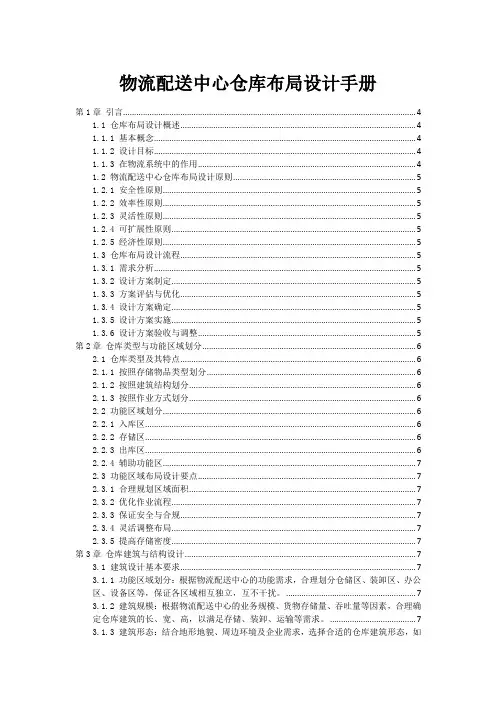

物流配送中心仓库布局设计手册
