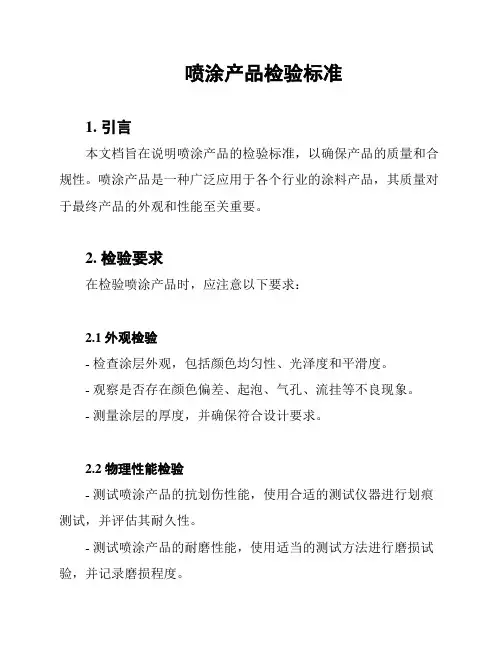

喷涂产品检验标准
喷涂产品检验标准1. 引言本文档旨在说明喷涂产品的检验标准，以确保产品的质量和合规性。
喷涂产品是一种广泛应用于各个行业的涂料产品，其质量对于最终产品的外观和性能至关重要。
2. 检验要求在检验喷涂产品时，应注意以下要求：2.1 外观检验- 检查涂层外观，包括颜色均匀性、光泽度和平滑度。
- 观察是否存在颜色偏差、起泡、气孔、流挂等不良现象。
- 测量涂层的厚度，并确保符合设计要求。
2.2 物理性能检验- 测试喷涂产品的抗划伤性能，使用合适的测试仪器进行划痕测试，并评估其耐久性。
- 测试喷涂产品的耐磨性能，使用适当的测试方法进行磨损试验，并记录磨损程度。
- 检测喷涂产品的耐冲击性能，进行冲击试验，并评估其抗冲击能力。
- 测试喷涂产品的耐化学品性能，将涂层暴露在不同化学物质中，并观察是否产生变化。
2.3 包装检验- 检查喷涂产品的包装是否完好无损。
- 确保包装符合相关标准要求，并标明产品信息和注意事项。
3. 检验方法喷涂产品的检验方法应基于相关的国家标准或行业标准。
以下是常用的检验方法：3.1 外观检验方法- 使用目视检查法观察涂层外观。
- 使用光泽度计测量涂层的光泽度。
- 使用测厚仪测量涂层的厚度。
3.2 物理性能检验方法- 划痕测试可使用万能试验机或硬度计进行。
- 磨损试验可使用旋转磨擦试验机或磨损仪进行。
- 冲击试验可使用冲击机或冲击引拔机进行。
- 化学品暴露测试可根据具体要求选择合适的化学品及测试方法。
4. 结论通过遵守喷涂产品的检验标准，可以确保产品质量和性能的稳定性。
除了上述要求和方法，根据实际情况和需求，可以进行其他必要的检验和测试。
请根据具体产品和行业要求制定相应的检验计划和标准，以确保产品符合最高质量标准。
以上为喷涂产品检验标准文档的简要介绍。
汽车喷涂件外观质量标准
汽车喷涂件外观质量标准汽车件产品喷涂件外观质量标准一、前言本标准旨在规定汽车件产品喷涂件的外观质量标准，包括外观平滑度、颜色一致性、涂层附着力、光泽度、外观缺陷、测量精度、产品清洁度、耐久性和抗腐蚀性等方面的要求。
通过制定和实施本标准，以确保汽车件产品喷涂件的外观质量符合客户期望和行业要求。
二、外观平滑度1.汽车喷涂件外观应具有平滑度要求，以保证涂层的平整和光滑。
可通过目视检查或触感检测进行评估。
2.平滑度可用专用仪器进行测量，确保涂层表面无明显的凹凸感。
三、颜色一致性1.汽车喷涂件的颜色应与设计要求保持一致，包括颜色深度、颜色分布和色彩饱和度等方面。
2.颜色一致性可通过对比实物样品或使用色差计进行测量评估。
四、涂层附着力1.汽车喷涂件涂层应具有良好的附着力，以确保涂层在长期使用过程中不出现剥落、起皮或脱落等现象。
2.涂层附着力可通过划格试验、拉开法等方法进行评估。
五、光泽度1.汽车喷涂件的光泽度应与设计要求保持一致，包括亮度、光泽度、半透明度等方面。
2.光泽度可使用光泽度计进行测量评估。
六、外观缺陷1.汽车喷涂件外观应无明显缺陷，包括气泡、缩孔、针孔、橘皮、起皱、流挂、裂纹等。
2.外观缺陷可通过目视检查或使用放大镜等方法进行检验和评估。
七、测量精度1.汽车喷涂件的生产过程中应使用准确的测量仪器，确保尺寸精度和形位公差符合设计要求。
2.测量仪器应在有效期内并定期进行校准，以保证测量数据的准确性和可靠性。
八、产品清洁度1.汽车喷涂件表面应清洁，无灰尘、油污和其他杂质。
2.产品清洁度可通过擦拭检查或使用目测方法进行评估。
九、耐久性1.汽车喷涂件应能承受各种环境条件下的长期使用，包括高温、低温、潮湿、干燥等。
2.耐久性可通过模拟实际使用环境的老化试验、耐腐蚀试验等方法进行评估。
十、抗腐蚀性1.汽车喷涂件应具有抗腐蚀性，能够抵抗各种化学腐蚀和物理腐蚀。
2.抗腐蚀性可通过盐雾试验、耐候性试验等方法进行评估。
喷涂层(喷油、喷粉)外观验收标准
喷涂层(喷油、喷粉)外观验收标准
(图纸中特别要求除外)
一、喷涂层厚度(工件外观表面)：
1.五金件:面壳及白色底壳大于0.02mm,其它均大于0.01mm
2.塑料件:大于0.003mm.
二、外观要求：
1.喷涂层要均匀,不允许有缺油、泪油、尖点、划花及锈迹等缺陷,缺陷
轻微时的收货标准见附表；
2.附着力：在喷涂层表面用刀片划行距和列距都为1.0mm的方格,共为
10行10列,划破喷涂层,然后用3M胶纸贴实于此面上快速垂直撕开1
次,喷涂层不得脱落；
3.防锈试验：把喷涂件放入45±50C,水液PH=7~8的试验箱中,经24小时
取出,工件外表面及里面均不出现明显锈迹；
4.喷涂层硬度测试：喷油用HB铅笔(喷粉用2H),不削尖利,以一般手写
力度与测试面成约450角在喷涂层面上行一次,然后用布沾水擦凈后观
察,其表面只许有轻微划痕,但不可划破、露底。
喷漆质量检验标准(一)2024
喷漆质量检验标准（一）引言：喷漆质量检验标准是保证喷涂表面质量和涂装工艺稳定性的关键要素。
本文将介绍喷漆质量检验标准的相关内容，包括表面平整度、颜色一致性、附着力、涂层厚度和光泽度方面的检验要点。
正文：一、表面平整度检验1. 检查喷涂表面是否存在凹凸不平的现象。
2. 使用直尺或钢片检测表面是否符合正常平整度要求。
3. 检查表面是否存在鱼眼、皱纹等缺陷。
4. 利用手触摸表面检测是否存在明显的颗粒、气泡等。
二、颜色一致性检验1. 使用标准颜色卡与喷涂表面进行对比。
2. 在不同光线条件下检查颜色是否保持一致。
3. 利用专业仪器测量颜色参数，如色差、色调等。
4. 对比不同批次的喷漆，评估颜色是否一致。
三、附着力检验1. 使用划格器或者胶带进行附着力测试。
2. 进行交叉划格检验，评估涂层是否牢固。
3. 根据涂层剥离情况，确定附着力等级。
4. 检查涂层是否存在开裂、剥落等现象。
四、涂层厚度检验1. 使用合适的仪器测量涂层厚度。
2. 确保涂层厚度达到设计要求。
3. 检查涂层是否均匀，避免存在厚度梯度。
4. 对涂层厚度进行统计分析，评估涂装工艺的稳定性。
五、光泽度检验1. 使用光泽度仪测量涂层的光泽度值。
2. 对光泽度进行定量评估，确保符合标准要求。
3. 在不同角度下观察涂层反射情况，检查是否存在异物和划痕。
4. 检验光泽度是否达到设计要求，对涂装过程进行优化和改进。
总结：喷漆质量检验标准的实施对确保喷涂表面质量起着至关重要的作用。
通过对表面平整度、颜色一致性、附着力、涂层厚度和光泽度的检验，可以评估喷漆质量是否合格，从而保证涂装工艺的稳定性和产品质量的一致性。
在实施喷漆质量检验标准时，需要根据具体情况制定相应的检验方法和参数，以确保检验的准确性和可靠性。
喷涂件外观检验标准
喷涂件外观检验标准喷涂件外观检验标准在进行喷涂前，工件表面需要进行脱脂、除锈、磷化、清洗等处理，确保表面无水印、残留的清洗液、油污、灰尘、纤维等不良现象，以保证喷涂表面质量和附着力。
对于压铆螺母、螺钉、螺纹孔，喷涂后需要保证螺纹良好，装配顺利，且扭力测试标准需符合规格。
喷涂质量检验的外观检验方法包括目测和手感。
颜色与样板相符，同批产品无色差，涂层表面光滑、平整、均匀，不得出现不干返粘、流挂、颗粒、桔皮、漏底、麻点、发花、起皱、夹杂、机械损伤等缺陷。
评价方法为正常视力在自然光或日光灯下距离产品1米处观测，可见的缺陷为不可接收缺陷，该零部件或产品为不合格零部件或不合格产品。
涂层附着力的检测方法为百格试验，即用锋利的刀片在涂层表面纵横方向各划间距为2㎜的平行直线11条，构成100个边长为2㎜的方格，用普通封箱胶纸贴于划格区域，压实并挤出空气，停滞10秒钟，手持胶纸端部，与被试工件表面呈45°方向，将胶纸迅速拉起，检查方格涂层粘脱、损伤情况。
评定方法为级、1级、2级、3级、4级、5级，判定时应无任何脱落现象。
1.当涂层厚度小于40μm时，方格边长不得超过1㎜，以满足2级合格标准。
2.当涂层厚度大于40μm但小于90μm时，方格边长应在1㎜至2㎜之间，以满足3级合格标准。
3.当涂层厚度大于90μm但小于120μm时，方格边长应为2㎜，以满足4级合格标准。
4.当涂层厚度大于120μm时，附着力可能会下降，因此涂层厚度不应超过120μm。
此时的判定标准为：若有完整方格脱落，则视为不合格。
涂层的抗酒精熔剂性应进行以下测试：用白色棉布醮酒精在涂层表面反复擦拭（不用大力按压）10次，棉布上不应有任何可见的涂层脱落现象。
待酒精完全挥发后，被擦拭部位与未擦拭部位应无颜色和光泽差异。
验收时，以送检数（采购批）为检查批，进行全面外观检查。
其它检验项目按照GB2828-1987进行抽样检查，采用正常检查一次抽样方案。
产品外观喷涂件质量检验标准(新)
产品外观喷涂件质量检验标准1.主题内容和使用范围1.1主题内容本标准规定了整机外观中外壳喷涂表面质量.外露塑料表面质量标准等内容。
1.2 适用范围1.2.1本标准适用于所有注塑.喷涂.装配生产过程中的质量检验。
1.2.2本标准适用于产品的最终出厂检验。
1.2.3本标准可作为物资管理部、终端生产部提供采购和进料检验的参考标准。
2.参考文件---美国有关产品外观质量要求NAAG标准---美国HBK-435照相机涂层检测标准---结合中国市场消费者的需求3.检验标准3.1检验条件3.1.1 检验距离产品距离观察300毫米3.1.2 检验光线自然光线（无太阳光直射）或标准灯源灯光3.1.3 观察角度：被检测面与视线在45度范围内旋转, 左右转动15度范围。
3.1.4 观察时间：≤10s。
3.1.5 检验员视力：裸视或矫正视力在1.0以上且无色盲。
3.1.6 颜色检验颜色检查是对照标准封样或标准色板以目测比较进行检验（如有必要时，可使用色差仪进行判别，并以色差仪判别为准）3.2 检验区域划分规定A测量面：手机安装电池板以后在正常使用中能看到的主要面。
B测量面：取下电池板以后的外表面。
C测量面：手机内部，在正常使用情况下用户看不到的表面。
3.3 各区域允许缺陷判定表详见附页产品外观喷涂件质量检验标准——附页外露塑料件质量缺陷判定表AB测量面：取下电池板以后的外表面。
C测量面：手机内部，在正常使用情况下用户看不到的表面。
代码对照：N-数目，D-直径，L-长度，H-深度，W-宽度，DS-距离。
缺陷描述：飞边：产品周边不规则的多余材料纤毛：产品注塑过程中出现的多余纤维缩水：产品的收缩变形积漆：产品因喷涂过厚产生的油漆积聚透底：产品因喷涂过薄产生的未遮盖底材和透露底色剥落：漆膜与底材分离的现象桔纹：漆膜未流平产生的皱纹色差：外观面的颜色差异光泽：漆膜反射光线的程度4.外观件漆膜性能测试标准及方法4.1喷漆附着力试验技术要求：要求涂层脱落面积不超过5%。
喷粉件检验标准
喷粉件检验标准一喷涂件外观检查1. 喷涂后的产品包装必须按照包装作业要求进行包装保护，以保证件与件、层与层隔离保护,最终起到产品之防护之作用.2. 比对样板或色板（客供板）对涂层颜色进行对比,色差值⊿E要求:浅色漆一般为≤0.8,深色或带银粉漆一般为≤1.5,黑色为≤2.2（可用色差仪测试）；3. 目视涂层产品表面喷涂要均匀、连续、色泽一致,无夹杂其他杂物,无缩孔、起泡、针孔、开裂、剥落、麻点、颗粒、流挂、露底、掉漆、掉粉等缺陷;非桔纹粉或无特殊纹理要求时不能出现桔皮现象.4 . 在零件内表面的深凹、且不易查看处.死角处(如D级面),允许有手工刷涂的涂层、以消除露底现象,但保证颜色与其他部位保持一致.二喷涂件膜厚测试1.用膜厚仪测试,一般漆层厚度为30-50um,砂纹粉涂层为60-80um,桔纹粉涂层为80-120um.参照具体要求.（若客户有特殊要求时依据客户要求执行）.三. 喷涂件附着力测试1 . （百格测试）在试样上横向划10行间距为1㎜的平行线,然后在纵向划10行间距为1㎜的平行线,要求交叉且垂直,这样就形成100个面积为1 m ㎡的方格,然后用标准3M胶带粘贴,在贴胶带时应使胶带与试验区紧密结合,不能有气泡或起皱,2-3分钟后垂直于涂层方向迅速拉起,要求所有试样上的底漆与面漆与基体之间都应100%附着,不可有掉漆掉粉现象.四. 喷涂件抗冲击性测试1 .对喷有油漆的（试样片）喷涂面进行正冲试验,要求每一片试样上的漆层都有应达到50kg.cm.的冲击力.五. 喷涂件耐溶剂性测试1. 室温下，用无水乙醇润湿脱脂棉球或白色棉质软布，然后以1kg压力和1秒钟往返1次的速度来回擦拭涂层表面同一位置20次后，目测涂层表面应无失光、明显掉色、掉漆、掉粉等会表露出底材等迹象.六.喷涂件涂层硬度测试1 .涂层的硬度不低于2H铅笔硬度,要求铅笔与工件保持45º施加约1㎏的力,向前移动 10㎜,选择不同的地方做5次涂层表面应无明显掉漆、掉粉等迹象.七.喷涂件耐摩擦测试1. 以直径6.35mm的圆形橡皮放置于涂层表面并垂直加载约1.6kg，在25.4mm 的行程内以每分30次往返的速度摩擦20次。
喷涂检验标准及规范
喷涂检验标准1 目的为增强检验员对产品喷漆、喷塑外观品质标准撑握，提高检验员对产品外的检验效率和判定准确性，预防不良品流入工序及因各种标准不清晰不良品流入客户处，特制定此外观检查通用标准2 适用范围适用于本公司喷漆、喷塑的产品零件外观产品检验3、定义喷漆不均匀︰表面喷漆厚度不一致有感刮伤︰表面被其它对象刮到而产生的粗糙线性割痕或痕迹,且用手指触摸可以感觉出来的刮痕.无感刮伤︰表面被其它对象刮到而产生的痕迹(未露底材),用手指触摸无感觉,但目视明显之刮痕气泡︰因喷涂不良使产品表面出现泡状的凸起.脱漆︰表面油漆脱落的现象.毛边︰喷涂不良而产生的毛边现象.指纹︰拿取产品时未带手套,导致指纹残留.赃污,斑点,异物︰一般为加工过程中不明外来物质附着表面.沙眼︰因喷涂不良使产品表面有针孔状细小凹槽.龟裂︰因产品表面不平或是喷漆不均而造成表面像龟壳一样的裂纹.流漆︰因喷漆过厚油漆堆积下流麻面︰产品由于喷漆不均匀而造成的表面发麻的现象脱层(翘皮)︰喷涂附着力不佳而有整块脱落的现象色差︰对象颜色与承认样品之差异或与色卡不一致3 外观标准3.1等级面划分标准：一级面: 外观面,产品组装后可经常看到的外观面；二级面: 次要外观面, 指功能面或产品组装后不经常看到的外观面；三级面: 非外观面, 指产品组装后看不到的外观面；3.2 检验条件①被检测面与视线在45°~60°范围旋转.②照明条件︰40W日光灯,距灯高1M~1.2M,灯光流量为500~1200Lux,用眼睛与受检面成45°~60°左右.③视力要求：检验人员的视力 (含矫正视力)必须在1.0以上.④目视距离: 人眼距离被视物体的距离为30cm.⑤检测时间︰一级面每一视面5—7秒,二级面每一视面3—5秒.。
喷漆外观质量检验标准
喷漆外观质量检验标准在工业制造和汽车维修领域中，喷漆工艺被广泛应用于提升产品外观质量。
喷漆作为产品外观的重要组成部分，其质量直接关系到产品的美观度和耐久性。
为确保喷漆作业达到一定的标准，制定喷漆外观质量检验标准成为必要的措施。
本文将介绍一套较为全面的喷漆外观质量检验标准，以便在实际操作中提升工艺水平和产品质量。
一、喷漆涂层的外观质量要求在制定喷漆外观质量检验标准之前，首先需要明确喷漆涂层的外观质量要求。
常见的喷漆涂层外观质量要求包括以下几个方面：1. 颜色和光泽度：喷漆涂层的颜色应与样品或规格要求一致，并且应具有均匀一致的光泽度。
2. 平整度：喷漆表面应平整、光滑，不得有皱褶、气泡、流挂现象等。
3. 粘附性：涂层与底材之间应具有良好的粘附性，不得出现剥离、起泡等现象。
4. 强度和耐久性：喷漆涂层应具有足够的强度和耐久性，能够抵抗外界环境和划痕等因素的影响。
二、喷漆外观质量检验标准制定步骤1. 根据产品需求和行业标准确定检验项目：根据具体产品的喷漆需求以及相关行业标准，确定喷漆外观质量检验的项目和要求。
2. 制定检验细则和方法：根据检验项目，制定详细的检验细则和方法，包括外观检验的具体步骤、工具和设备的选择以及评价标准等。
3. 建立样品库和对照样本：根据不同产品的喷漆需求，建立样品库，并制作对照样本，以便与待检样本进行比较和评价。
4. 建立评价体系和评分标准：根据检验项目的重要性和优先级，建立相应的评价体系和评分标准，以便对喷漆外观质量进行准确的评价和比较。
5. 培训检验人员和进行实践操作：培训相关人员掌握喷漆外观质量检验的方法和技巧，并进行实践操作，以提高检验精度和效率。
三、喷漆外观质量检验方法1. 目测检验：通过直接观察和比较待检样本与标准样本之间的差异，评估喷漆涂层的颜色、光泽度、平整度等外观质量指标。
2. 手感检验：通过手触方式，评估涂层的表面质感，包括平滑度、粗糙度等。
3. 划痕测试：使用硬度不同的工具，在涂层表面进行划痕测试，评估涂层的硬度和耐刮擦性能。
喷漆外观质量检验标准(一)2024
喷漆外观质量检验标准（一）引言概述：喷漆外观质量检验标准是对喷涂表面的外观进行评价、质量检验的标准化指南。
它是为了确保喷漆产品的外观质量符合规定的要求，提高产品的质量一致性和市场竞争力而制定的。
本文将从五个方面对喷漆外观质量检验标准进行详细介绍。
一、涂层平整度1. 表面平整度的定义和要求2. 平整度测试方法和仪器3. 平整度的评定标准和等级4. 平整度不合格原因的分析和处理5. 提高涂层平整度的方法和措施二、颜色一致性1. 颜色一致性的要求和定义2. 颜色对比度测试方法和工具3. 颜色一致性的评定标准和等级4. 颜色不一致的原因和处理方法5. 提高颜色一致性的技术和措施三、涂膜附着力1. 涂膜附着力定义和要求2. 涂膜附着力测试方法和设备3. 涂膜附着力的评定标准和等级4. 涂膜附着力不合格的原因和处理方法5. 提高涂膜附着力的措施和技术四、涂层厚度1. 涂层厚度的要求和定义2. 涂层厚度测量方法和仪器3. 涂层厚度的评定标准和容差范围4. 涂层厚度不合格的原因和处理方法5. 提高涂层厚度一致性的措施和技术五、漏涂和悬浮物1. 漏涂和悬浮物的定义和要求2. 漏涂和悬浮物检测方法和工具3. 漏涂和悬浮物的评定标准和等级4. 漏涂和悬浮物产生的原因和处理方法5. 预防漏涂和悬浮物的技术和措施总结：喷漆外观质量检验标准涵盖了涂层平整度、颜色一致性、涂膜附着力、涂层厚度以及漏涂和悬浮物等五个方面的评价指标。
通过遵循这些标准，可以保证喷漆产品的外观质量达到规定的要求，并提高产品的质量稳定性和市场竞争力。
为了满足标准的要求，提高检验合格率，相关行业应加强技术培训和设备更新，以确保喷漆外观质量的稳定和可靠性。
喷涂质量检验标准
喷涂质量检验标准喷涂是一种常见的涂装工艺，广泛应用于各个行业的产品表面处理中。
为了确保喷涂后产品的质量，需要进行喷涂质量检验。
本文将介绍喷涂质量检验的标准和方法。
一、喷涂质量检验的重要性喷涂质量直接影响产品的外观、耐久性和防腐性能。
合格的喷涂质量可以提高产品的美观度和使用寿命，同时也能增强产品的抗腐蚀能力，延长其使用寿命。
因此，喷涂质量检验是确保产品质量的重要环节。
二、喷涂质量检验标准1. 喷涂涂层的外观检验外观检验是喷涂质量检验的重要一环，主要包括涂层的颜色、光泽度、平整度、附着力和表面缺陷等的检查。
涂层的颜色应与标准样板相符合，光泽度应均匀一致，不应出现过度或不足的情况。
涂层应平整无凹陷、气泡和鱼眼等缺陷，并能与基材牢固结合。
2. 涂层厚度检验涂层的厚度对产品的使用性能有重要影响。
通常，涂层的厚度应符合设计或客户要求，以确保产品的使用寿命和防腐性能。
常用的涂层厚度检测方法有磁感应涂层厚度检测法和干膜厚度测厚仪检测法等。
3. 膜性能检验膜性能检验是评价涂层质量的重要指标之一。
通常包括涂层的硬度、耐磨性、耐冲击性、耐化学品性能等。
硬度检测可以通过铅笔硬度测试或硬度计测试等方法进行。
耐磨性和耐冲击性等性能检验可以通过实验室的专业设备进行。
4. 腐蚀性能检验腐蚀性能检验是判断涂层质量的重要指标之一。
通常包括盐雾试验、湿热试验和腐蚀试验等。
盐雾试验是通过喷洒盐水和模拟海洋环境进行，评估涂层在潮湿或腐蚀环境下的耐蚀能力。
湿热试验和腐蚀试验是评估涂层在高温高湿或酸碱溶液中的耐蚀能力。
三、喷涂质量检验方法1. 目测检查通过人工目测检查涂层的颜色、光泽度、平整度和表面缺陷等，判断涂层质量是否合格。
2. 仪器检测使用仪器设备进行涂层厚度、硬度、耐磨性等性能的检测。
例如，可以使用涂层厚度测量仪、硬度计和耐磨性测试机等。
3. 实验室试验通过实验室试验，对涂层进行腐蚀性能的评估。
例如，可以进行盐雾试验、湿热试验和腐蚀试验等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品外观喷涂件质量检验标准
1.主题内容和使用范围
1.1主题内容
本标准规定了整机外观中外壳喷涂表面质量.外露塑料表面质量标准等
内容。
1.2 适用范围
1.2.1本标准适用于所有注塑.喷涂.装配生产过程中的质量检验。
1.2.2本标准适用于产品的最终出厂检验。
1.2.3本标准可作为物资管理部、终端生产部提供采购和进料检验的参考
标准。
2.参考文件
---美国有关产品外观质量要求NAAG标准
---美国HBK-435照相机涂层检测标准
---结合中国市场消费者的需求
3.检验标准
3.1检验条件
3.1.1 检验距离
产品距离观察300毫米
3.1.2 检验光线
自然光线（无太阳光直射）或标准灯源灯光
3.1.3 观察角度：被检测面与视线在45度范围内旋转, 左右转动15度范
围。
3.1.4 观察时间：≤10s。
3.1.5 检验员视力：裸视或矫正视力在1.0以上且无色盲。
3.1.6 颜色检验
颜色检查是对照标准封样或标准色板以目测比较进行检验（如有
必要时，可使用色差仪进行判别，并以色差仪判别为准）
3.2 检验区域划分规定
A测量面：手机安装电池板以后在正常使用中能看到的主要面。
B测量面：取下电池板以后的外表面。
C测量面：手机内部，在正常使用情况下用户看不到的表面。
3.3 各区域允许缺陷判定表
详见附页
产品外观喷涂件质量检验标准——附页
外露塑料件质量缺陷判定表
A测量面：手机安装电池板以后在正常使用中能看到的主要面。
B测量面：取下电池板以后的外表面。
C测量面：手机内部，在正常使用情况下用户看不到的表面。
代码对照：N-数目，D-直径，L-长度，H-深度，W-宽度，DS-距离。
缺陷描述：
飞边：产品周边不规则的多余材料
纤毛：产品注塑过程中出现的多余纤维
缩水：产品的收缩变形
积漆：产品因喷涂过厚产生的油漆积聚
透底：产品因喷涂过薄产生的未遮盖底材和透露底色
剥落：漆膜与底材分离的现象
桔纹：漆膜未流平产生的皱纹
色差：外观面的颜色差异
光泽：漆膜反射光线的程度
4.外观件漆膜性能测试标准及方法
4.1喷漆附着力试验
技术要求：要求涂层脱落面积不超过5%。
试验方法：具体方法如下：用百格刀每间隔1mm，横竖各划11条，形成100个小方格，每条划线应深及表面涂层的底层；使用毛
刷将划线处的喷漆粉屑清除干净；用3M胶带完全粘合百格
区，将胶带呈45°角撕起，粘揭3次，每次使用新胶带。
4.2喷漆耐摩擦试验
技术要求：在175g力作用下连续摩擦喷涂层表面350次后不露底。
试验方法：将被测喷涂层表面固定，用纸带摩擦仪摩擦被测样品。
4.3喷漆温度冲击试验
技术要求：各被测件无变形，表面油漆无破裂、掉漆等异常现象。
、
试验方法：将检测件放入温度冲击箱中，如下图所示条件做24个循环温度冲击试验后，拿出放置常温后目测。
4.4 喷漆耐盐水试验
技术要求：无起泡，失光，变色，脱落，附着力降低
试验方法：将氯化钠用蒸馏水配制成3%水溶液，将漆膜样板2/3面积浸入温度为25±1℃的盐水溶液中，浸泡60小时后取出样板，用
去离子水洗除盐迹，并用滤纸吸干。
4.5 喷漆耐水性试验
技术要求：无起泡，失光，变色，脱落，附着力降低
试验方法：将检测件2/3面积浸泡在40±1℃去离子水中，浸泡48小时后取出测试。
(GB-T1733-93)。
