静态杂散电流的排流
技
术
方
案
河南汇龙合金材料有限公司技术部刘珍
杂散电流主要是指不按照规定途径移动的电流，它存在于土壤中，与需要保护的设备系统没有关联。
这种在土壤中的杂散电流会通过管道某个一部分进入管道，并在管道中移动一段距离后在从管道中离开回到土壤中，这些电流离开管道的地方就会发生腐蚀，也因此被称为杂散电流腐蚀。
杂散电流的输出点有很多包括有外加电流阴极保护系统。
杂散电流有动静态之分，随时间变化大小或方向的为动态杂散电流，不发生改变的为静态杂散电流。
在杂散电流进入管道的部分，管道为因及而得到保护，但是大的电流进入时，这部分管道就会发生过保护。
同时杂散电流离开管道的地方就会因为失去电子而腐蚀。
确定管道是否已经收到杂散电流的干扰，可以通过检测管道电位的变化与历史数据比较来判断。

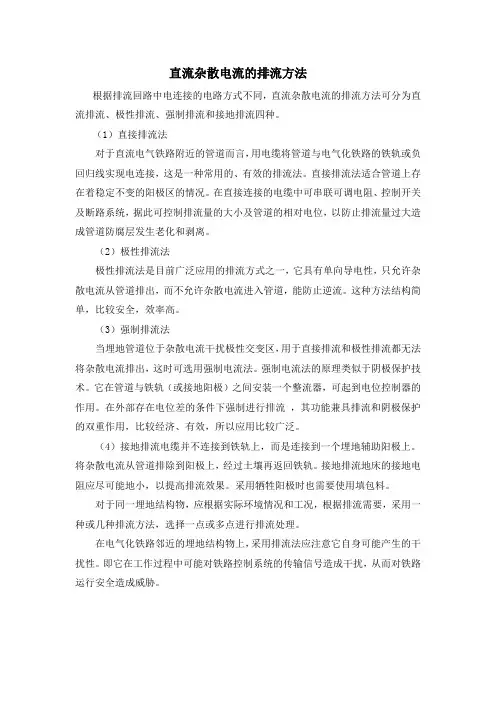

牺牲阳极排流，在管地电位正向偏移的部位安装牺牲阳极，使杂散电流通过阳极而不是管道防腐层破损点排放，牺牲阳极接地电阻为土壤率P，单位为Ω.cm除以6000cm,不大于5.0Ω，最好小于1.0Ω。
在电流排放位置安装跨接线，杂散电流经过跨接线回到原来的管道，可以用适当长度的电炉丝进行跨接。
该方法简单高效，但因两条管道已经连接在一起。
故任何一条管道调整电源输出，另一条管道也要进行相应调整。
如果需要进行电源同步通断测量管道断电电位，则两条管道的电源也要同步通断。
