AutoCAD中将样条曲线转多段线和经典高效使用技巧.

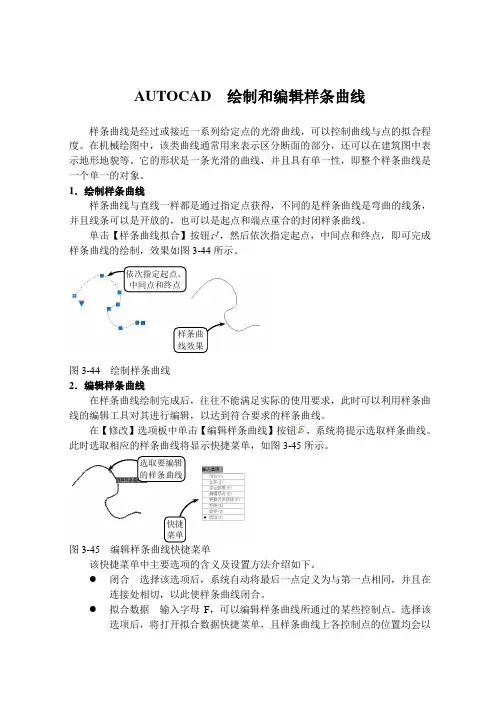

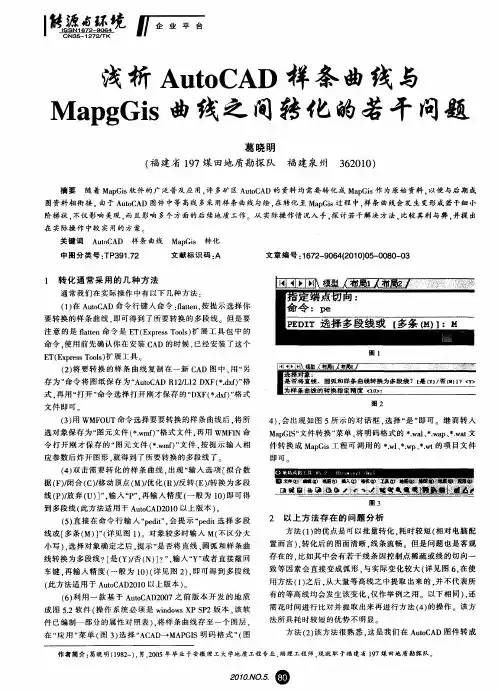

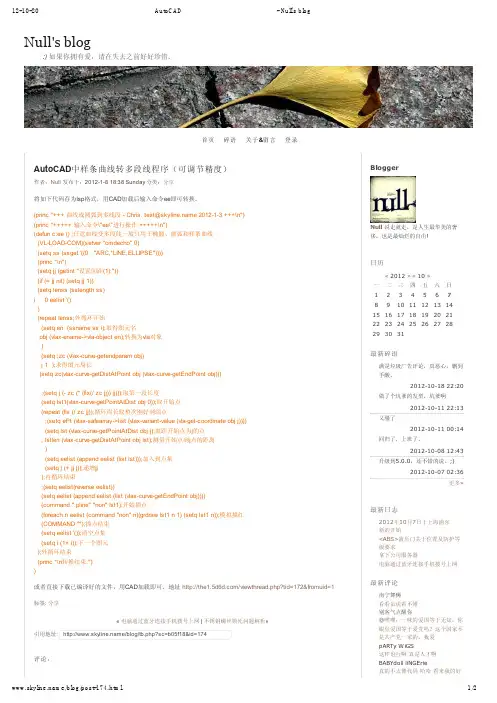

样条曲线转换成多段线方法:输入“FLATTEN”转换后，即可以用PE或BO命令进行编辑多段线了；CAD使用技巧在AutoCAD中如何准确选择重叠的线条？（中望CAD不适用）☆对于在不同图层的线条，关闭影响线条编辑的图层即可。

☆同一图层的线条，鼠标停留在重叠的线条上（线条加亮显示），按住SHIFT+空格切换要编辑的线条选择即可。

CAD快速高效绘图秘诀1.经常存盘注意：不要把时间间隔设得太短，那样会浪费系统资源，一般设10分钟就可以了。

2.多看提示多看提示的好处：可以学习从未用过的命令，学习同一命令的多种用法。

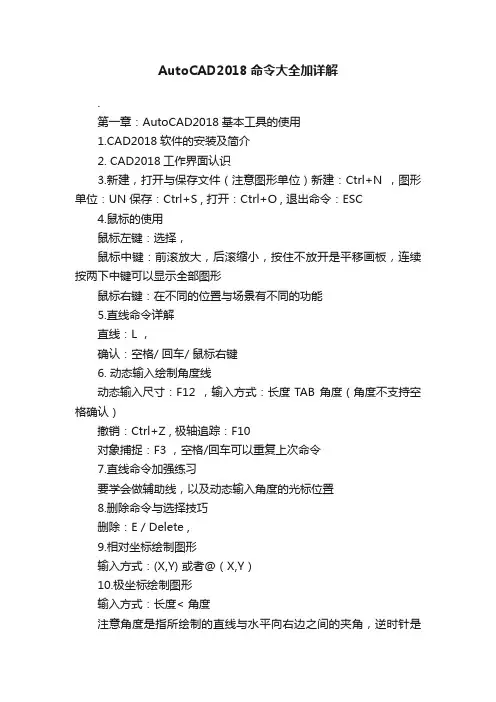

3.巧用命令用键盘输入命令是最快的。

一定要记住常用的。

如直线“L”、多段线“PL”、复制“CO”、删除“E”、移动“M”、镜像“MI”等。

4.良好习惯养成良好的作图习惯，作品的可移植性和可读性会大大提高。

①能用多段线(PL)作图就不要用直线(L)，选择或二次加工时会很方便。

②用好图层(LA)功能，把不同类型的对象分配到不同的图层中，以便以后分类加工。

③灵活运用分组(G)及块定义(B)功能，力求把同一组一次选中，以防编辑时漏掉某一部分。

④常用的作图界限、尺寸、标注样式、文字样式等要做好模板，以便快速调用。

⑤不要轻易炸开(X)系统生成的填充样式、标注等。

⑥尽量不要使用系统以外的字体，以防传输至其他电脑里时产生乱码。

⑦模型空间只用来作图，图纸空间只用来放置图框。

5.精确作图精确作图(1:1)在CAD中尤其重要。

精确作图对标注、打印输出、图像调入调出和与他人分享非常重要。

注意以下几点：①作图时严格按1:1比例，在最后打印输出时再调整比例。

②灵活运用点捕捉功能。

③该闭合的线一定要用命令闭合(CLOSE)。

④对于已知的长度，用键盘直接输入。

⑤灵活运用正交模式、栅格与捕捉。

6.用“心”作图只有用心作图，才能作出正确、规范、漂亮的图纸，效率才能真正提高。

记住“二十四字秘诀”，经常练习，CAD水平一定会在短时间内提高一个台阶。

高版本的陳列調出對話框方法:AutoCAD输入arrayclassic，就弹出阵列对话框。

如果只想用经典模式，可以在别名文件acad.pgp文件中将AR快捷键修改成经典阵列命令。

修改方法如下：1、工具——自定义——，如果用功能区界面，可以在“管理”选项卡中单击“编辑别名”，CAD会用记事本打开acad.pgp文件。

2、找到AR, *ARRAY这一项，将后面的ARRAY修改成ARRAY CLASSIC后，保存acad.pgp文件。

3、如果不想重启AUTOCAD就生效，回到CAD中再输入REINIT命令，回车，对话框中勾选“PGP文件”，点“确定”按钮。

再输入AR，回车，就可以调用对话框模式了。

如果你希望功能区或工具栏中的阵列按钮也调用这个命令，输入CUI命令，找到对应的命令面板或工具栏，去修改按钮调用的命令名。

CAD怎样在多段线的短线上显示点划线或虚线的线型？默认状态下，多段线某段的长度小于一个单位时，虚线将显示为实线。

如果是用直线L命令绘制的线段，就无法显示短线线型了。

选中多段线，CTRL+数字1，在面板最下面“线型生成”，“禁用”改成“启用”即可。

如果希望图中的多段线都显示线型的话，绘图之前设置一下变量，就没有必要一个个地去修改特性了，1、在命令行输入PLINEGEN，回车。

2、输入1，回车。

启用线型生成会增加计算量，如果没有特殊需要，没必要调整这个变量的默认值。

为什么CAD图输出成PDF预览时正常，但打印后很多文字都消失了？文字样式有错误，本身样式是无法显示中文的，但CAD的自动替换蒙蔽了我们，在字体列表里选择“新宋体”，或者勾选“使用大字体”后，大字体选择hztxt.shx，然后再打印，就完全正常了，所有文字都可以正常打印了。

CAD中平方、立方怎么输入呀，CAD中如何输入上下标和分数？CAD多行文字的堆叠功能怎么用？可以利用CAD多行文字的堆叠功能，也就是对话框中b/a的按钮。

堆叠符号有三种设置，分别是“^”，“/”和“#”，在文字前后加上一个类似符号，然后将此符号和文字一起选中后点堆叠按钮，就可以写出上下标和分数的效果。

例如输入“2^”，选中这两个字符后点堆叠按钮后就可以得到平方的效果。

输入“^2”，选中这两个字符后点堆叠按钮后就可以得到下标的效果。

输入“2^3”，选中这三个字符后点堆叠按钮，就会出现2在上3在下的效果。

想输入3的平方，需要输入”32^”，然后只能选中“2^”进行堆叠处理。

其他两个堆叠符号可以生成带斜线或带横线的分数，可以试试。

如下图所示：堆叠后的效果如下图所示：如果输入公差的话堆叠文字显示是最好的选择，平方和立方有更简单方法，在多行文字编辑器中右键，在右键菜单的“符号”列表中可以找到平方、立方等很多符号，直接从列表中选取就好了，如下图所示。

还支持%%u(下划线)、%%d(度数)、%%c（直径）等等。

PDF转CAD将PDF转换成DWG/DXF格式。

下面介绍几款软件。

注意：转换前先确认PDF文件里面的图形不是位图形式的。

转换方法主要有两种：一种例如ilustrator、CorelDRAW等这类软件打开PDF文件，然后在导出DWG格式。

另一种例如PDF2DXF\PDF2CAD\PDF Grabber\PDF fly\AutoDWG PDF to DWG Converter\Able2Extract，这些软件操作更为简单，通常选择要转换的文件，将输出格式设置为DXF或DWG，点转换就可以了。

但这些软件的转换质量都不太一样，有些软件转换后文字会被打碎，这样后续编辑处理就不太方便了。

CAD对图形的夹点可以进行哪些操作?选中一个夹点后，夹点会变红，默认是拉伸。

可以以夹点为基准进行拉伸、移动、旋转、缩放、镜像，在子命令下都有“复制”功能。

切换方式：可以点鼠标右键，在右键菜单中选择编辑方式，如下图所示，也可以按空格键循环切换(拉伸-移动-旋转-比例绽放-镜像)。

选夹点前按住SHIFT键，可以选择多个夹点，例如：画一个矩形，现在想将宽度增大50，选中矩形后按住SHIFT键，单击矩形一侧的两个夹点，然后需要变化的方向拖动，可以打开正交或利用极轴，只要确定方向，输入50，就可以完成这样的操作了。

此操作类似S功能,比S更好用.CAD中圆角（F）、倒角（Cha）的一些技巧圆角命令是F，使用技巧。

1、当两条线相交或不相连时，利用圆角进行修剪和延伸当两条线相交或不相连时，使用圆角命令可以自动进行修剪和延伸作，比使用修剪和延伸命令更方便。

2、对平行直线倒圆角平行线进行倒圆角时，自动调整圆角半径，生成一个半圆连接两条直线，绘制键槽或类似零件时非常方便。

提示：对平行线倒圆角时第一个选定对象必须是直线或射线，不能是构造线。

3、对多段线加圆角或删除圆角如果想对多段线上顶点处插入相同长度的圆角弧，可在倒圆角时使用“多段线（P）”选项，如下图所示。

提示：如果想删除多段线上的圆角和弧线，使用“多段线（P）”选项，将圆角设置为0，删除弧线段并相交。

4、三维实体倒圆角CAD的F命令可以对二维线形进行倒角，也可以对三维实体进行倒角。

圆角的大部分技巧也适用于倒角（CHA）命令。

修剪（Tr）和延伸（Ex）的使用技巧修剪和延伸命令，使用中按Shift键相互转换。

修剪的选择技巧最简单的选择方式是当出现选择修剪边界时直接按空格（回车）键，此时将把图中所有图形作为修剪边界，我们就可以修剪图中的任意对象。

下图所示情况，要修剪两条红线之间的黄线，选择两条红线作为边界，修剪时只要点一次就可以了。

还有一种情况，如果图中图形非常多，被修剪对象支持点选和框选。

围栏（F）:另外被修剪对象还有一种特殊模式：围栏（F），也就是可以拉一条线，与次线交叉的部分都被修剪，如下图所示。

如果要修剪的部分在两条相隔比较近的线中间，用F很方便，如下图所示。

三、边缘和投影模式边（E）如果剪切边或边界边与修剪对象不相交，但延长线能相交，也可以进行修剪，如下图所示。

用小竖线去修剪斜线，选择完修剪边界，命令行提示：选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:此时输入E，将边缘模式设置为延伸或不延伸，如下图所示。

投影（P）至于投影模式，一般很少有人用到，主要是当两条线不相交，但在视图或其他投影中相交的情况下，可以利用投影来进行修剪。

例如一条线在XY平面上，另一条线有Z 坐标，在俯视图中看起来两条线是相交的，实际上两条线根本就不相交，这种情况下，如果选择“无投影”，将无法修剪，如果选择“视图”投影，则可以修剪，当然还可以用UCS投影。

指定修剪对象时使用的投影方法，下面是从AUTOCAD帮助里摘的几段说明，大家如果看不明白，可以试一下。

例图为了让大家看得清楚，设置了两个视口，一个是正交视图，一个是轴测视图，通过看两个视图才能清楚看到修剪后的状态。

无指定无投影。

该命令只修剪与三维空间中的剪切边相交的对象。

UCS指定在当前用户坐标系 XY 平面上的投影。

该命令将修剪不与三维空间中的剪切边相交的对象。

视图指定沿当前视图方向的投影。

该命令将修剪与当前视图中的边界相交的对象。

四、删除和放弃删除：删除选定的对象。

输入R选项提供了一种用来删除不需要的对象的简便方法，而无需退出 TR 命令。

选择要删除的对象或 <退出>: 使用对象选择方法并按 ENTER 键返回到上一个提示放弃：输入U可撤消由修剪或延伸命令所做的最近一次修改。

五、修剪和延伸带宽度的多段线如果修剪或延伸锥形的二维多段线线段，修剪处将保留当前的宽度，如果是延伸，线的宽度将按原来的变化趋势将原来的锥形延长到新端点。

当然如果延伸到端点处时端点是负值，则末端宽度被强制为 0。

修剪和延伸都是以多段线的中心线为基准的，也就是按没有宽度的状态的相交点进行修剪，端点始终是和多段线垂直的，当宽度比较大时，而修剪边界又与多段线不垂直时，会看到多段线的端点会部分延伸出剪切边，如下图所示。

六、修剪和延伸样条曲线拟合多段线修剪样条拟合多段线将删除曲线拟合信息，并将样条拟合线段改为普通多段线线段。

延伸一个样条曲线拟合的多段线将为多段线的控制框架添加一个新顶点。

如果想在CAD插入EXCEL表格怎么办呀?从EXCEL选择单元格后按CTRL+C，然后到CAD中CTRL+V，这样会以OLE的形式粘贴，看上去象一张图片，双击可以返回EXCEL进行编辑。

这种方式很简单、也很灵活，但打印控制方面会比较困难。

如果表格想转换成CAD中线和文字，采用选择性粘贴的形式，粘贴格式选择“AutoCAD图元”，而如果是WORD文档粘贴时可以直接选择性粘贴为“文字”。

如下图所示。

CAD的动态输入和命令行中输入坐标有什么不同？在CAD中动态输入如何输入绝对坐标？CAD高版本提供了动态输入的功能。
