立成焊接安全培训教材.pptx
焊工安全培训课件
焊工安全培训课件一、教学内容本课件依据《焊工工艺与安全操作》教材第3章“焊接安全”，详细内容涉及焊接作业中潜在的危险识别、个人防护装备的使用、作业场所的安全管理以及应急处理方法。
二、教学目标1. 熟悉焊接作业中的各项安全规程，增强安全意识。
2. 掌握个人防护装备的正确使用方法，降低作业伤害风险。
3. 学会识别和预防作业场所的安全隐患，提高自我保护能力。
三、教学难点与重点教学难点：焊接作业中突发状况的应急处理。
教学重点：个人防护装备的正确使用和日常维护，以及安全操作规程的遵守。
四、教具与学具准备1. 教具：PPT课件、安全操作规程手册、焊接安全教学视频。
2. 学具：个人防护装备（防护眼镜、面罩、手套、防护服）、模拟焊接设备。
五、教学过程1. 实践情景引入（5分钟）：通过播放焊接事故案例视频，让学生了解不遵守安全规程的严重后果。
2. 理论讲解（15分钟）：讲解焊接作业中的常见危险、安全操作规程和个人防护装备的重要性。
3. 例题讲解（10分钟）：分析具体案例，如触电、火灾爆炸等，讲解预防和应急处理措施。
4. 随堂练习（10分钟）：分组讨论，每组设计一个焊接作业场景，并提出相应的安全防护措施。
5. 实操演示（20分钟）：演示个人防护装备的正确穿戴方法，并现场操作模拟焊接设备，强调安全操作要点。
6. 互动提问（5分钟）：学生提问，教师解答，巩固所学知识。
六、板书设计1. 焊接作业中的常见危险触电火灾爆炸有害气体和烟尘噪音和强光2. 个人防护装备防护眼镜、面罩防护手套、服装防尘口罩、耳塞3. 安全操作规程设备检查环境评估作业过程中的注意事项七、作业设计1. 作业题目：请简述焊接作业中可能导致触电的原因及预防措施。
如何正确穿戴个人防护装备？针对焊接作业场所，列举三个常见的安全隐患及整改措施。
2. 答案：触电原因：设备漏电、操作不当等。
预防措施：定期检查设备、使用绝缘工具、规范操作等。
穿戴方法：先戴防护眼镜、面罩，再穿防护服，佩戴手套和耳塞。
焊接基础知识培训教材(PPT 66页)
焊芯中各合金元素对焊接的影响 1)碳(C) 碳是钢中的主要合金元素，当含碳量增加时，钢的强度
、硬度明显提高，而塑性降低。在焊接过程中，碳起到一定的脱氧作 用，在电弧高温作用下与氧发生化合作用，生成一氧化碳和二氧化碳 气体，将电弧区和熔池周围空气排除，防止空气中的氧、氮有害气体 对熔池产生的不良影响，减少焊缝金属中氧和氮的含量。若含碳量过 高，还原作用剧烈，会引起较大的飞溅和气孔。
28
(二)CO2气体保护焊
1.定义：利用CO2作为保护气体的气体保护焊，简称CO2焊。 CO2气体
CO2气体密度大，高温体积膨胀大，保护效果好。但CO2 有氧化性，导致合金元素的氧化，熔池金属的飞溅和气 孔。焊接用CO2纯度要大于99.8%。
29
气体保护电弧焊
2.二氧化碳焊特点 焊接成本低； 电流密度大，生产效率高； 操作性能好，适于全位置焊接； 焊后不用清渣，又是明弧，便于监视和控制； 采用大电流时，飞溅大，烟雾多； 电弧气氛具有较强的氧化性，需采取含有脱氧剂的 焊丝。
21
手工电弧焊
（2）按焊件的工况条件选用焊条 焊接承受动载、交变载荷及冲击载荷的结构件时，应
选用碱性焊条。 ➢ 焊接承受静载的结构件时，应选用酸性焊条。 ➢ 焊接表面带有油、锈、污等难以清理的结构件时，应
选用酸性焊条。 ➢ 焊接在特殊条件，如在腐蚀介质、高温等条件下工作
的结构件时，应选用特殊用途焊条。
抗裂性能好，特别是冲击韧度较高。缺点：对锈、油、水 分较敏感，容易产生气孔缺陷，电弧稳定性差，脱渣性不 好，发尘量大。
18
手工电弧焊
(2)焊条按用途可分为十一大类 碳钢焊条、低合金钢焊条、钼和铬钼耐热钢焊
条、低温钢焊条、不锈钢焊条、堆焊焊条、铸铁焊 条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合 金焊条、特殊用途焊条。
2024年焊工安全培训课件.
2024年焊工安全培训课件.一、教学内容1. 焊接安全基础知识焊接作业的危险因素识别（第1章）个人防护装备的正确选用与使用（第2章）2. 焊接作业现场安全管理焊接作业场所的安全要求（第3章）焊接设备的检查与维护（第4章）3. 特殊焊接作业的安全措施有限空间焊接作业的安全措施（第5章）高处焊接作业的安全措施（第6章）二、教学目标1. 掌握焊接作业中常见的危险因素及相应的预防措施。
2. 理解并能够正确选择使用个人防护装备，保障自身安全。
3. 能够执行焊接作业现场的安全管理措施，预防事故发生。
三、教学难点与重点教学难点：特殊焊接作业的安全措施实施，个人防护装备的正确使用。
教学重点：焊接作业场所的安全要求，焊接设备的检查与维护。
四、教具与学具准备教具：PPT课件，安全操作视频，实物模型。
学具：个人防护装备（防护眼镜、面罩、手套、防护服等），焊接设备。
五、教学过程1. 导入实践情景（5分钟）通过展示焊接作业现场的图片和视频，引出焊接作业中潜在的安全风险。
2. 焊接安全基础知识教学（15分钟）讲解第1章和第2章内容，识别危险因素，强调个人防护装备的重要性。
3. 现场安全管理讲解（20分钟）第3章和第4章，通过案例分析，强调焊接作业场所的安全要求，展示设备检查和维护流程。
4. 特殊焊接作业安全措施（15分钟）第5章和第6章，通过模拟情景，讲解特殊作业的安全措施。
5. 随堂练习（10分钟）案例分析，让学生判断现场操作的正误，并说明原因。
6. 互动环节（5分钟）学生试穿防护装备，模拟正确操作流程。
六、板书设计安全基础知识框架个人防护装备使用流程图焊接作业现场安全管理要点特殊焊接作业安全措施一览七、作业设计1. 作业题目：列举三种焊接作业中常见的危险因素，并简述预防措施。
描述正确佩戴个人防护装备的步骤。
分析一个焊接作业现场安全管理案例，提出改进意见。
2. 答案：（答案示例）高温、辐射、烟尘；预防措施：使用防护屏、通风、穿戴防护服等。

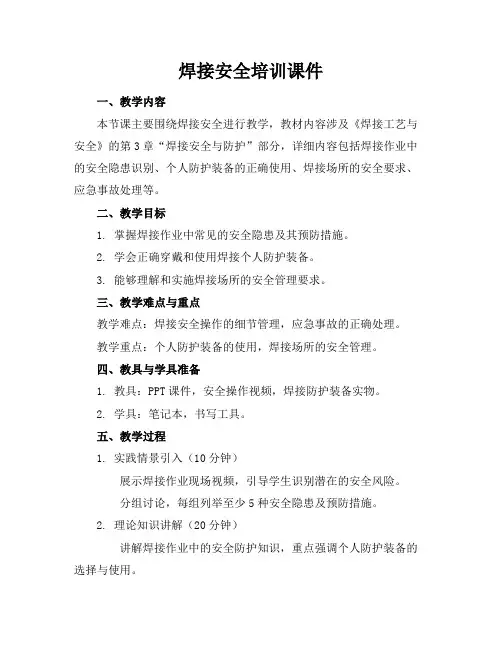

焊接安全培训课件
焊接安全培训课件一、教学内容本节课主要围绕焊接安全进行教学，教材内容涉及《焊接工艺与安全》的第3章“焊接安全与防护”部分，详细内容包括焊接作业中的安全隐患识别、个人防护装备的正确使用、焊接场所的安全要求、应急事故处理等。
二、教学目标1. 掌握焊接作业中常见的安全隐患及其预防措施。
2. 学会正确穿戴和使用焊接个人防护装备。
3. 能够理解和实施焊接场所的安全管理要求。
三、教学难点与重点教学难点：焊接安全操作的细节管理，应急事故的正确处理。
教学重点：个人防护装备的使用，焊接场所的安全管理。
四、教具与学具准备1. 教具：PPT课件，安全操作视频，焊接防护装备实物。
2. 学具：笔记本，书写工具。
五、教学过程1. 实践情景引入（10分钟）展示焊接作业现场视频，引导学生识别潜在的安全风险。
分组讨论，每组列举至少5种安全隐患及预防措施。
2. 理论知识讲解（20分钟）讲解焊接作业中的安全防护知识，重点强调个人防护装备的选择与使用。
通过PPT展示不同类型的防护装备，如焊接面罩、防护手套、防尘口罩等。
3. 例题讲解（15分钟）分析一个焊接事故案例，讲解事故发生的原因及如何避免。
演示正确穿戴防护装备的过程，并指导学生进行实际操作。
4. 随堂练习（15分钟）学生模拟穿戴防护装备，互相检查正确性。
列出焊接场所的安全检查清单，并进行现场模拟检查。
5. 互动问答（10分钟）解答学生在实践操作中的疑问。
强调焊接场所的日常维护和安全管理制度。
六、板书设计1. 焊接安全知识框架。
2. 个人防护装备穿戴流程。
3. 焊接场所安全管理要点。
七、作业设计1. 作业题目：结合今天的学习内容，编写一份焊接作业安全操作规程。
答案要点：包括但不限于焊接前的安全检查、个人防护装备的正确使用、现场安全标志的设置、应急事故处理流程等。
2. 作业题目：分析一个焊接事故案例，并提出改进措施。
答案要点：详细描述事故经过，分析事故原因，从人、机、料、法、环五个方面提出预防措施。
电焊工安全培训教材PPT(共 30张)
2、高空焊接、切割时，禁止乱扔焊条头，对焊接切割作业下方应进行 隔离，作业完毕后应做到认真细致的检查、确认无火灾隐患后方可离开
作业现场。
3、应使用符合国家有关标准、规程要求的气瓶，并在贮存、运输、
使用等环节上应严格遵守安全操作规程。
预防火灾和爆炸事故的措施
第一节 焊接与切割基础 一、焊接与切割原理和分类 二、焊接与切割工艺基础 1、焊接接头和坡口形式 2、焊接位置及操作要点 三、焊接变形和应力 1、焊接发生变形和应力的原因和危害 2、影响焊接变形的主要因素 3、 减小焊接变形和应力的措施 4、焊接变形的矫正方法有两种 四 焊接缺陷及预防措施
第二节 电气焊工作的安全生产 一、预防触电事故的措施 二、预防电弧灼伤事故的措施 三、预防火灾和爆炸事故的措施 四、预防金属飞溅及机械性外伤的措施 五、职业病的预防 第三节 气焊与气割安全 一 、气焊与气割原理和安全特点 二、气割原理 三、乙炔与氧气性质与使用安全要求
焊接变形和应力
抑制法 定位法 预变形法
减小焊接变形 和应力的措施
焊接变形和应力
预热法 对称焊法
逆向分段法 焊后热处理
减小焊接变形 和应力的措施
焊接变形和应力 焊接变形的矫正方法有两种
机械 矫正法
火焰 矫正法
4
焊接缺陷及预防措施
Welding defects and preventive measures
焊接与切割工艺基础
焊件的厚度、结构形状和使用条件等不同，焊 接接头和坡口形式亦不相同。常用的焊接接头 形式有对接接头、搭接接头和T形接头以及角 接接头等。
焊接接头和坡口形式
焊接与切割工艺基础
焊接位置及操作要点
《焊工安全知识培训》课件
《焊工安全知识培训》课件一、教学内容本课件依据《焊工技能培训教材》第3章“焊工安全知识”展开，详细内容包括焊接作业的安全规章制度、个人防护装备的正确使用方法、焊接现场的安全隐患识别与预防、应急处理措施以及焊接作业后的安全检查。
二、教学目标1. 掌握焊接作业中的基本安全规章制度，增强安全意识。
2. 学会正确使用个人防护装备，降低作业中的安全风险。
3. 能够识别并预防焊接现场的安全隐患，提高自我保护能力。
三、教学难点与重点教学难点：焊接现场的安全隐患识别与预防、应急处理措施。
教学重点：个人防护装备的正确使用方法、焊接作业的安全规章制度。
四、教具与学具准备1. 教具：PPT课件、视频播放设备、安全操作流程图板。
2. 学具：个人防护装备（防护眼镜、防护手套、防护面罩、防护服等）、模拟焊接设备。
五、教学过程1. 导入：通过展示一起焊接事故案例，引发学生对焊接安全的重视。
2. 理论讲解：a. 焊接作业的安全规章制度。
b. 个人防护装备的选用与正确使用方法。
3. 实践操作：a. 学生分组，每组配备一套个人防护装备和模拟焊接设备。
b. 教师演示并指导学生正确穿戴个人防护装备。
c. 学生进行模拟焊接操作，教师巡回指导，纠正错误。
4. 随堂练习：学生根据所学知识，分析焊接现场安全隐患，并提出预防措施。
5. 例题讲解：讲解焊接事故案例分析，引导学生理解事故原因和预防方法。
六、板书设计1. 焊接安全知识框架图。
2. 个人防护装备使用流程图。
3. 焊接现场安全隐患及预防措施列表。
七、作业设计1. 作业题目：a. 简述焊接作业的安全规章制度。
b. 列举个人防护装备的正确使用方法。
c. 分析焊接现场安全隐患，并提出预防措施。
2. 答案：a. 安全规章制度：严格遵守焊接作业规程，确保作业环境安全；定期进行安全培训；发现安全隐患及时上报等。
b. 个人防护装备使用方法：根据焊接类型选择合适的防护装备；穿戴符合要求；正确佩戴面罩、眼镜、手套等。
电焊作业安全培训课件
电焊作业安全培训课件一、教学内容本节课主要围绕电焊作业安全进行培训，涉及教材第十二章“焊接安全技术”的第三节“电焊作业安全管理”，详细内容包括：电焊作业的安全风险识别、个人防护装备的正确使用、电焊作业现场安全操作规程、紧急事故的处理方法。
二、教学目标1. 让学生掌握电焊作业的安全风险识别和预防措施。
2. 培养学生正确使用个人防护装备的能力。
3. 提高学生在电焊作业现场的安全操作技能，降低事故发生的风险。
三、教学难点与重点难点：电焊作业现场安全操作规程的掌握，紧急事故的处理方法。
重点：电焊作业的安全风险识别，个人防护装备的正确使用。
四、教具与学具准备1. 教具：电焊作业安全培训课件，电焊作业安全操作视频。
2. 学具：个人防护装备（防护眼镜、防护手套、防护服、防尘口罩等）。
五、教学过程1. 实践情景引入（5分钟）：通过展示电焊作业现场发生的安全事故案例，让学生认识到电焊作业安全的重要性。
2. 理论知识讲解（10分钟）：讲解电焊作业的安全风险、个人防护装备的使用方法、安全操作规程等内容。
3. 例题讲解（10分钟）：分析电焊作业安全事故案例，引导学生学习事故原因和预防措施。
4. 随堂练习（10分钟）：学生分组讨论，针对电焊作业现场可能出现的危险源，提出相应的预防措施。
5. 视频观看与讨论（15分钟）：观看电焊作业安全操作视频，讨论视频中正确的操作方法和注意事项。
6. 实操演练（20分钟）：学生分组进行电焊作业实操，教师现场指导，纠正错误操作，强调安全注意事项。
六、板书设计1. 电焊作业安全风险识别2. 个人防护装备正确使用方法3. 电焊作业现场安全操作规程4. 紧急事故处理方法七、作业设计案例：某电焊作业现场，一名焊工在作业过程中，因未佩戴防护眼镜，导致火花飞溅入眼，造成眼睛受伤。
（1）安全预防措施：佩戴防护眼镜，防止火花飞溅伤眼。
（2）加强现场安全巡查，确保焊工严格按照操作规程作业。
（3）定期对焊工进行安全培训，提高安全意识。
焊接安全培训课程(PPT 48页)
11
三、焊接与切割操作中常见触电事故的危害
1、电流对人体危害的三种形式
（1）电击：电击是由于电流通过人体内而造 成的内部器官在生理上的反应和病变。
（2）电伤：是电流对人体造成的外伤，如电 灼伤、电烙印、皮肤金属化等。
（3）电磁场生理伤害：是指在高频电磁场的 作用下，器官组织及其功能将受到损伤，主要 表现为神经系统功能失调，如头晕、头痛、失 眠、健忘、多汗、心悸、厌食等症状。
• （7）乙炔气瓶口着火时，设法立即关闭瓶阀，停止气体流出，
火即熄灭。
• （8）当电石桶或乙炔发生器内电石发生燃烧时，应停止供水或
与水脱离，再用干粉灭火器等灭火，禁止用水灭火。
• （9）乙炔气着火可用二氧化碳、干粉灭火器扑灭；乙炔瓶内丙
酮流出燃烧，可用泡沫、干粉、二氧化碳灭火器扑灭。如果气瓶 库发生火灾或邻近发生火灾威胁气瓶库时，应采取安全措施，将 气瓶移到安全场所。
节焊接安全
1
9-1 金属焊接与切割作业安全用电
• 一、焊接与切割作业用电基本知识
1、电的基本概念 （1）电流和电路 电流的方向和大小不随时间变化的电流称为 直流电；电流的大小和方向随时间作周期性 变化的电流称为交流电。
电流的大小称为电流强度，电流强度简称为 电流，用I表示。电流常用的单位是安培（A） 或毫安（mA），即1A=1000mA
36
2、有毒气体
（1）臭氧
（ 2）氮氧化物
（3）一氧化碳 （（2）红外线（3）可见光线
4、噪声
5、放射性物质
焊接作业中，一般应采取哪些个人防护措施？
焊接作业时应穿戴好工作服、鞋、帽、手套、眼镜、 口罩、面罩等防护用品，必要时可采用送风盔式面 罩。
• 二、焊接与切割作业的劳动卫生及防护措施 • 1、通风防护措施 • 通风技术措施是消除焊接粉尘和有毒气体、
焊接安全培训课件PPT(共 44张)
焊工发生直接触电的原因：
① 更换焊条、电极和焊接过程中，焊工赤手或身体接触 到焊条、焊钳或焊枪的带电部分，而脚或身体其他部 位与地或焊件之间无绝缘防护。
电焊烟尘是焊条和母材金属熔化时产生的金属蒸气，在空 气中冷凝及氧化而形成的不同粒度的尘埃，其尘粒在5μm以下
，以气溶胶的形态漂浮于作业环境的空气中。
(2)焊接烟尘的危害
1)焊工尘肺 焊工尘肺是焊接烟尘、焊接过程中有毒气体被焊工吸入
超过一定量时，引起肺组织弥漫性、纤维化病变所致的疾 病。
2)锰中毒
3)金属烟热
5.用户至上、服务社会的质量意识
三、焊工职业守则
1)遵守国家政策、法律和法规；遵守企业的有关规章制度。 2)爱岗敬业，忠于职守，认真、自觉地履行各项职责。 3)工作认真负责，吃苦耐劳、严于律己。
4)刻苦钻研业务，认真学习专业知识，重视岗位技能训练， 努力提高劳动者素质。
5)谦虚谨慎，团结合作，主动配合工作。 6)严格执行焊接工艺文件和岗位规章，重视安全生产，保证
② 当焊工在金属容器、管道、锅炉、船舱或金属结构内 部施工时，没有绝缘防护或绝缘防护用品不合格。
③ 当焊工或辅助人员身体大量出汗，或在阴雨天中焊接 施工，或在潮湿地方进行焊接作业时，没有绝缘防护 用品或绝缘防护用品不合格而导致触电事故发生。
④ 在带电接线、调节焊接电流或带电移动焊接设备时， 容易发生触电事故。
在比较干燥而触电危害较大的工作环境中,我国规定安 全电压为36V。
在潮湿而触电危险性又较大的环境中，人体电阻按650Ω 考虑，人体允许电流为30mA,我国规定安全电压为12V。
焊工安全培训课件
焊工安全培训课件.一、教学内容本节课的内容选自《焊工技能与安全操作》教材第四章，主题为“焊工安全培训”。
具体内容包括：焊接作业的安全常识、个人防护装备的正确使用、焊接设备的安全操作、现场急救知识以及焊接作业中的安全隐患识别。
二、教学目标1. 掌握焊接作业中的基本安全知识，提高安全意识。
2. 能够正确使用个人防护装备，进行安全的焊接操作。
3. 学会识别焊接作业中的安全隐患，提高事故预防能力。
三、教学难点与重点教学难点：焊接设备的安全操作，现场急救知识。
教学重点：个人防护装备的正确使用，焊接作业安全隐患的识别。
四、教具与学具准备1. 教具：PPT课件、焊接设备模型、个人防护装备样品、急救器材。
2. 学具：笔记本、笔。
五、教学过程1. 实践情景引入（5分钟）利用PPT展示焊接作业现场图片，让学生指出潜在的安全隐患。
2. 焊接安全知识讲解（15分钟）讲解焊接作业的安全常识，强调安全意识的重要性。
3. 个人防护装备介绍（10分钟）展示个人防护装备样品，讲解如何正确使用。
4. 焊接设备安全操作（15分钟）结合焊接设备模型，讲解安全操作要点。
5. 现场急救知识讲解（10分钟）讲解常见的焊接事故急救方法。
6. 随堂练习（5分钟）让学生模拟操作焊接设备，识别并改正不安全行为。
7. 案例分析（10分钟）分析焊接事故案例，让学生从中吸取教训。
六、板书设计1. 板书焊工安全培训2. 内容：焊接作业安全常识个人防护装备正确使用焊接设备安全操作现场急救知识安全隐患识别七、作业设计1. 作业题目：简述焊接作业中的基本安全知识。
列举并解释个人防护装备的正确使用方法。
2. 答案：基本安全知识包括：防止火灾、防止触电、防止爆炸等。
个人防护装备使用方法：穿戴合适的防护服、护目镜、手套等。
案例分析：某焊接作业现场，电线裸露，易引发触电事故。
改进措施：及时维修或更换损坏的电线，确保电线绝缘。
八、课后反思及拓展延伸本节课通过讲解、实践和案例分析，使学生掌握了焊工安全知识。
2024年焊工安全知识培训课件
2024年焊工安全知识培训课件一、教学内容本课件依据《焊工安全技术操作规程》进行编写，涉及教材第3章“焊接安全与防护”的详细内容。
主要包括焊接作业的安全规定、个人防护装备的使用、火灾爆炸危险的预防、有害气体的防护、电气安全以及紧急事故处理等。
二、教学目标1. 理解焊接作业中的潜在安全风险，掌握相应的预防措施。
2. 学会正确使用个人防护装备，保障自身安全。
3. 掌握紧急事故的处理流程，提高应对突发状况的能力。
三、教学难点与重点教学难点：有害气体的防护措施，紧急事故的处理流程。
教学重点：个人防护装备的正确使用，焊接作业的安全规定。
四、教具与学具准备1. 教具：PPT课件、安全操作规程手册、示范用个人防护装备。
2. 学具：个人防护装备（安全帽、防护眼镜、防护手套、防尘口罩、防护服）、笔记本。
五、教学过程1. 实践情景引入（10分钟）通过展示焊接作业中发生的典型安全事故案例，引发学生对焊接安全的重视。
2. 焊接安全基础知识讲解（15分钟）简介焊接作业中常见的风险因素。
强调遵守安全规定的重要性。
3. 个人防护装备的使用（20分钟）讲解个人防护装备的种类及功能。
示范正确穿戴个人防护装备的方法。
4. 火灾爆炸危险的预防（15分钟）分析火灾爆炸的原因及预防措施。
举例说明如何识别和排除火灾爆炸隐患。
5. 有害气体的防护（15分钟）介绍有害气体的种类、危害及防护方法。
演示防尘口罩的正确佩戴方法。
6. 电气安全（10分钟）讲解焊接设备的安全操作要点。
强调接地的重要性。
7. 紧急事故处理（10分钟）介绍紧急事故的处理流程。
进行紧急事故处理的实操演练。
8. 随堂练习（10分钟）学生分组讨论，针对所学内容提出问题，教师解答。
六、板书设计1. 焊接安全基础知识框架图。
2. 个人防护装备结构图及穿戴方法。
3. 火灾爆炸危险预防措施要点。
5. 电气安全操作要点。
6. 紧急事故处理流程图。
七、作业设计1. 作业题目：结合所学内容，分析焊接作业中可能存在的安全隐患，并提出相应的预防措施。
《焊接安全培训》PPT课件
有毒气体主要有哪些呢？
②氮氧化物
由电弧高温作用，引起空气中氮氧分子离解，重新结合 而形成的。明弧焊中常见的氮氧化物为二氧化氮，其次为一 氧化氮和四氧化二氮。
属于具有刺激性的有毒气体，但比臭氧的毒性小；
我国规定氮氧化物（换算为二氧化氮）的卫生标准为
5mg/m3
新浪微博 @无敌的面包
第一节 焊接与切割作业的职业危害
主要产生于碱性焊条电弧焊；焊条药皮中通常含有萤石 和石英石，这些成分在电弧高温的作用下生成氟化氢气体。
氟化氢为无色气体，极易溶于水形成氢氟酸。二者的腐 蚀性均强，毒性剧烈；
我国卫生标准规定为1mg/m3
新浪微博 @无敌的面包
第一节 焊接与切割作业的职业危害
2.2有毒气体的危害 ①臭氧的危害
危害：对人体的呼吸道及肺有强烈刺激作用。 症状：引起支气管炎，咳嗽，胸闷、食欲不振、全身疼痛 等。
焊接与切割作业的职业危害与防护
依据《中华人民共和国安全生产法》、《四川省安全生产条例》编制 2013年08月
新浪微博 @无敌的面包
培训教案 编号第5号
《焊接与切割作业的职业危害与防护》 教案
培 训 科 目：焊接与切割作业的职业危害 适 用 对 象: 新训焊接作业人员—— 任 课 教 师： 张 三 丰— —— 授 课 学 时： 1 学 时— —— 单 位 名 称： 四川航天职业技术学院—
新浪微博 @无敌的面包
第一节 焊接与切割作业的职业危害
5.放射性物质 氩弧焊和等离子弧焊及切割使用的钍钨电极有一定的辐
射性。 放射性物质以两种形式作用于人体：一是体外照射；二
是通过呼吸系统或消化系统进入人体内发生内照射。
新浪微博 @无敌的面包
第一节 焊接与切割作业的职业危害
焊接技师培训教材(焊接安全生产).ppt
（2）电焊烟尘的来源
1、焊接过程中金属的蒸发； 2、在电弧高温作用下分解的氧与弧区内的液体 金属发生氧化反应而生成的金属氧化物。
电焊烟尘的主度主要取决于焊接方法、 焊接材料及焊接规范。
（3）金属烟尘的危害（1）
长期接触焊接烟尘会对焊工的身体健康产生影 响，引起电焊工尘肺、锰中毒和金属热等职业病
氩弧焊和等离子弧焊及切割使用的钍钨电 极有一定的辐射性。
放射性物质以两种形式作用于人体： 一是体外照射； 二是通过呼吸系统或消化系统进入人体内发 生内照射。
放射性物质（2）
就焊接而言：一般情况下不会对人体造成危 害，但有两种情况必须注意：
一是在容器内施焊时，产生放射性气溶胶； 二是在磨削钍钨极（棒）及存有钍钨极（棒） 的地点，放射性气溶胶和放射性粉尘的浓度，可能 超过国家卫生标准。
但焊接时一般不会发生。
4）氟化氢中毒
可产生眼鼻和呼吸道粘膜的刺激症状，引 起鼻腔和粘膜充血、干燥及鼻腔溃疡，严重时 可发生支气管炎及肺炎。
长期接触可发生骨质硬化。
5）金属烟热
焊接金属烟尘中的氧化铁、氧化锰微粒和氟化 物等物质容易通过上呼吸道进入末梢细支气管和肺 泡，再进入体内，引起焊工金属烟热反应。
其主要症状是工作后寒颤，继之发烧、倦怠、 口内金属味、恶心、喉痒、呼吸困难、胸痛、食欲 不振等。
９．预防中毒措施
（1）审核批准 （2）安全隔绝 （3）置换通风 （4）安全分析 （5）个人防护 （6）专人监护 （7）应急救援
焊接作业前根据工作的具体内容 确定工作方案和安全措施，同时 办进理入审设批备手容续器（内如进动行火焊审接批作、业入 化物毒以进必分罐施场时能开设前应含格般进尽会难焊此具道焊由加一此护设物各以速工料物致入须析3作得检，产。备符量后至入管有以接，是防接于之旦，。备料种要准0设。质人设先合业到查，生容合保可少m设采一预时作保线人存联造需容管意搞确i备对，死备经格审落安必事器国证以每n备取些料间业护。员在系成要器道外好地内容于即亡容过后批实全须故经家为进隔容了不，紧人自进中不事设内等事应把取器一使，器置，12等，措将危清卫行器一安特，员身入毒便故专，焊故急受9h样内些残如内换再分%）审施作险洗生焊内些全别工佩免设、，不人以接随救伤~（部有留氰进通开析。批落业的置标接2实安因是作戴遭备窒人易在及时援者有2往毒量化行风始一为负实场因换准作%施全素有条规危容息员被容补业可措从毒）往、很氢焊，施次保责情所素，，业焊措无些件定害器等进人器焊情能施设物分残特少。接并焊。证人况与严并空。接施法抢更的的内危出发外输况发，备质析存别，所作经。安要。某格在气其作，排修差防最作险困现进送复生及内浓，部是也以业取全到些隔作中后业但除任，护后业因难。行有杂。时或度合分剧可，时样措现可离业氧一，仍或务因用一，素，因监毒，所迅现，， 场救出，并进行急救。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全生产的必要性
国家立法必须安全生产
安全为了生产，生产必须安全
为了自身身体健康，家庭美满，提高自 身收益。
1:焊接的定义
焊接焊接是被焊工件的材质（同种或异种）， 通过加热或加压或两者并用，并且用或不用填 充材料，使工件的材质达到原子间的建和而形 成永久性连接的工艺过程。
2：焊接的分类
（9）乙炔气着火可用二氧化碳、干粉灭火器扑 灭；乙炔瓶内丙酮流出燃烧，可用泡沫、干粉、 二氧化碳灭火器年灭。如气瓶库发生火或邻近 发生火威胁气瓶库时，应采取安全措施，将气 瓶移到安全场所。
（10）一般可燃物着火，可用酸碱灭火器或清 水灭火器。油类着火用泡沫、二氧化碳或干粉 灭火器扑灭。
（11）电焊机着火首先应拉闸断电，然后灭火 。在未断电前不能用水或泡沫灭火器灭火，只 能用1211、二氧化碳、干粉灭火器。因为水和 泡沫灭火液体能够导电，容易触电伤人。
(2)高空焊接切割时，禁 止乱扔焊条头，对焊接 切割作业下方应进行隔 离，作业完毕应做到认 真细致的检查，确认无 火灾隐患后方可离开现 场。
(3)应使用符合国家有关标准、 规程要求的气瓶，在气瓶的 贮存、运输、使用等环节应 严格遵守安全操作规程。
(4)对输送可燃气体和助燃气 体的管道应按规定安装、使 用和管理，对操作人员和检 查人员应进行专门的安全技 术培训。
熔焊 压焊 钎焊
3：焊接器材
1、焊机 2、二氧化碳保护焊机 3、氩弧焊机 4、电阻焊焊机 5、埋弧焊机 6、焊丝 7、焊剂 8、焊接辅助材料等
4：焊接的主要危险因素和工伤事故
焊接的有害因素和职业危害
5：焊接中发生火灾、爆炸的原因
(1)焊接切割作业时，尤其是气体切割时，由于使用压缩空气或氧气 流的喷射，使火星、熔珠和铁渣四处飞溅，当作业环境中存在易燃、 易爆物品或气体时，就可能会发生火灾和爆炸事故。
（12）氧气瓶阀门火，只要操作者将阀门关闭 ，断绝氧气，火会自行熄灭。
（13）发生火警或爆炸事故，必须立即向当地 公安消防部门报警，根据“四不放过”的原则， 认真查清事故原因，严肃处理事故责任者
8.几种触电的危险
9.触电的原因
10：电焊作业中的主要危害
1．金属烟尘的危害 2．有毒气体的危害 3．电弧光辐射的危害 4：噪声。
(5)乙炔、氧气等管道的制定、安装有缺陷，使用中未 及时发现和整改其不足。
(6)在焊补燃料容器和管道时，未按要求采取相应措施。 在实施置换焊补时，置换不彻底，在实施带压不置换 焊补时压力不够致使外部明火导入等。
6：焊接中发生火灾、爆炸事故的防范措施
1)焊接切割作业时，将 作业环境l Om范围内所 有易燃易爆物品清理干 净
(2)在高空焊接切割作业时，对火星所及的范围内的易燃易爆物品未 清理干净，作业人员在工作过程中乱扔焊条头，作业结束后未认真 检查是否留有火种。
(3)气焊、气割的工作过程中未按规定的要 求放置乙炔发生器，工作前未按要求检查 焊（割）炬、橡胶管路和乙炔发生器的安 全装置。
(4)气瓶存在制定方面的不足，气瓶的保管 充灌、运输、使用等方面存在不足，违反 安全操作规程等。
12:焊接的卫生防护要点
13:焊接安全操作规程
手弧焊实习安全操作规程：
1保证设备安全。工作前应检查线路各连接点及焊
机外壳接地是否良好，防止因接触不良发热而损坏设备
。
2操作时做好防护措施。必须穿好绝缘鞋，戴好面
罩、手套等防护用品。
3严禁在焊接时调节电流或拉闸。
4不准赤手接触焊接后的焊件，应用火钳夹持翻动
(5)焊补燃料容器和管道时， 应结合实际情况确定焊补方 法。实施置换法时，置换应 彻底，工作中应严格控制可 燃物质的含影实施带压不置 换法时，应按要求保持一定 的电压。工作中应严格控制 其含氧量。要加强检测，注 意监护，要有安全组织措施。
7：焊接中发生火灾、爆炸采取的应急处理
1）应判明火灾、爆炸的部位和引起火灾 和爆炸物质特性，迅速拨打火警电话119 报警。
11：电焊作业职业危害的防护
1．提高焊接技术，改进焊接工艺和材料
2．改善作业场所的通风状况 通风方式可分为自然通风和机械通风，封闭的
容器内进行焊接时，必须有机械通风措施。
3．加强个人防护措 施
作业人员必须使用相 应的防护眼镜、面罩、 口罩、手套，穿白色 防护服、绝缘鞋，决 不能穿短袖衣或卷起 袖子，若在通风条件 差的封闭容器内工作， 还要佩戴使用有送风 性能的防护头盔。
焊件。
5清渣时要注意清渣方向，防止伤
害他人和自己。
6防止焊钳搁置在工作台上，造
成短路。
7防止焊接烟尘危害人体呼吸器
官。
8发现焊机出现异常时，应立即
停止工作，切断电源，并及时向指导
教师报告
9操作完毕或检查焊机时，必须
切断电源。整理工具及材料，搞好环
境卫生。
气焊、气割实习安全操作规程：
1焊前应检查焊炬、割炬的射吸力， 焊嘴，割嘴是否堵塞，胶管是否漏气等 。
（2）在消防队员未到达前，现声人员应 根据起火或爆炸物质特点，采取有效的 方法控制事故的蔓延，如切断电源、撤 离事故现场氧气瓶、乙炔瓶等受热易爆 炸设备，正确使用灭火器材。
（3）在事故紧急处理时必须由专人负责， 统一指挥，防止造成混乱。
（4）灭火时，应采取防中毒、倒塌、坠 落伤人等措施。
（5）为了便于查明起火原因，灭火过程 中要尽可能地注意观察起火部位、蔓延 方向等，灭火后应保护好现场。
（6）当气体导管漏气着火时，首先 应将焊割炬的火焰熄灭，并立即关闭 阀门，切断可燃气体源，用灭火器、 湿布、石棉布等扑灭燃烧气体。
（7）乙炔气瓶口着火时，设法立即 关闭瓶阀，停止气体流出，火即熄灭。
（8）当电石桶或乙炔发生器内电石 发生燃烧时，应停止供水或与水脱离， 再用干粉灭火器等灭火，禁止用水灭 火。
2氧气瓶与乙炔瓶要分开、安全、稳 定摆放。严禁油污，不得随意搬动。
3严格按操作顺序点火：先开乙炔， 后开氧气，再点火。
4严禁在氧气和乙炔阀同时开启时，用 手或其它物体堵塞焊咀、割咀，严禁用已 然火炬放在工件上或对准他人、胶管等物 件。
5不用手接触被焊工件和焊丝的焊接端 ，以免烫伤。
