②二次电子再次被阳极吸引轰击到靶面上时，由于没有经过聚焦，将辐射出非焦 点散射X线，使X线影像质量降低；
③二次电子还会附着在玻璃壁上，造成整个管壁电位分布极不均匀，产生纵向应 力，易致玻璃壁损坏。
固定阳极X线管
3．玻璃圈 ：封接 4．阳极柄 ：热量传导
固定阳极X线管
(二）阴极： 其阴极一般有三根引线，一根为公用线，其余两根分别为大、小焦点灯丝的引线
1．灯丝 ：发射电子 2．阴极头（聚焦罩）：使电子流聚焦
①灯丝电压一般为交流5～10V、50Hz，灯丝电流一般为2～9A，3～6A的占多 数。
② 调节灯丝的加热电压即可改变灯丝发射的电子数量；灯丝温度与发射电子的 数量关系是呈指数的非线性关系
③，灯丝点燃时间越长，工作温度越高，钨的蒸发越快，灯丝寿命越短
曲线分为二部分： 1、一部分为上升段，管电流Ia 随着管电压 Ua 的上升而增加，这就是空间电荷现象所起 的作用。 2、另一部分为水平段，又称饱和区，管电流 不再随着管电压的变化而改变。
实际情况：空间电荷的影响，使管电压、毫安等曝光条件不能独立调节
措施：工频机加入空间电荷补偿装置
程控或高频机采用软件设计
2、有效焦点指实际焦点在X线投照方向上的投影。实际焦点在垂直 于X线管长轴方向的投影 有效焦点=实际焦点×sinθ
X线管的焦点
3、有效焦点与成像质量 有效焦点尺寸越小，影像清晰度就越高。 减小有效焦点，势必减小实际焦点，X线管的功率随之减小，曝光 时间需增加，这将会引起运动模糊、几何模糊。
4、焦点的方位性

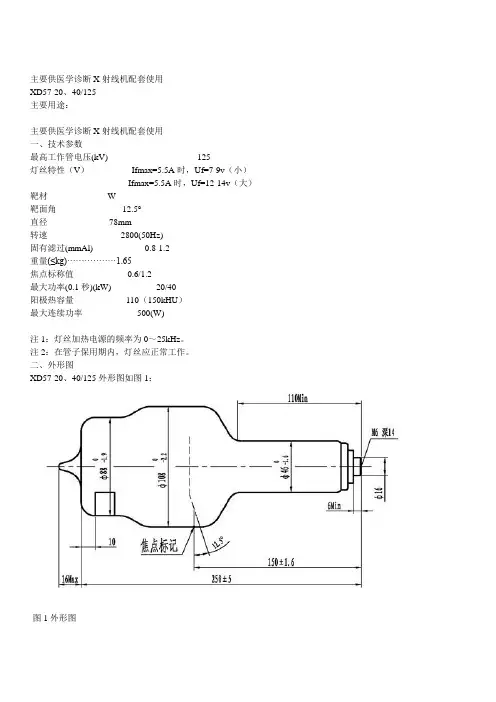

旋转阳极X线管
2．转子
①转速：N=60F/P
高速管和低速管
n为转子转速，f为电源频率，p为定子极数(一般为两极)。转子的实际转速要比计算值
低10％左右。
② 旋转阳极X线管的X线机均设有旋转阳极启动、延时、保护电路。
3．轴承与轴承的润滑
少量由阳极靶面传导过来的热量则大部分通过转子表面辐射出
去。
旋转阳极X线管，依靠热辐射进行散热，散热效率低，连续负
灯丝烧断：
表现 灯丝不亮、无X线产生…… 原因 使用不当、超负荷使用、大小焦电压加错……
真空度下降：
轻度不良 严重不良
旋转阳极不转：
转子卡死
2020年3月27日7时42分
2020年3月27日7时42分
X线球管特性
灯丝发射特性曲线：
一定管电压的情况下，管电流与灯丝电流的关系曲线
说明 在不同的管电压下，管电 流的随着灯丝电流的增加 而增大。
灯丝发射电子率与灯 丝电流成正比。
措施：稳压器
2020年3月27日7时42分
X线球管特性
最大管电压: 最大管电流： 最长曝光时间： 球管的容量：X线管容量不是一个固定值，它与X线管的整流方式、阳极转速、
靶角、焦点尺寸等有关。
标称功率
球管的热容量：
1HU=1KV×1MA×1S
生热与冷却特性曲线：
2020年3月27日7时42分
X线球管检验
外观检验： 冷高压试验： 灯丝加热试验： 高压训练球管：
条件： 目的： 步骤： 注意事项：
2020年3月27日7时42分
X线球管故障
靶面熔蚀：
表现 靶面凹凸不平，X线强度下降，球管炸裂…… 原因 使用不当、超负荷使用、阳极不转、容量保护……
X线管的焦点
5、焦点增涨管电压（kV）一定时，随着管电流的增大、焦点增涨 的程度变大。管电压的变化对焦点增涨大小的影响远较管电流的 变化影响小。
旋转阳极X线管
固定阳极X线管的优点：结构简单、小巧 缺点：功率较小、焦点较大
旋转阳极X线管的优点：功率较大、焦点较小 缺点：结构较复杂
在曝光前，先使阳极转动；在曝光时，灯丝 发射的电子轰击阳极靶面的实际面积是圆环 状，大大增加了承受功率，而倾角小，获得 的有效焦点小，从而能很好的解决焦点与成 像质量、结构本身之间的矛盾。
靶面材料一般都选用钨（Z=74）
2．阳极帽 ：吸收二次电子，并可吸收部分散乱X线 ⑴结构：头部圆口面对阴极，是高速运动的电子流轰击靶面的通道；侧下部圆口向外， 是X线的辐射通道， ⑵二次电子:高速运动的电子流轰击靶面时，会有少量的电子从靶面反射和释放出来，这 部分电子称为二次电子 . ⑶危害：①其能量较大（约为原来的99%），轰击到玻璃壳内壁上，将使玻璃壳温度升 高而释放气体，降低管内真空度或使玻璃壳击穿；
固定阳极X线管
（三）玻璃壳：用来固定，支撑阴、阳两极并保持管内的真空 度 。 为防止X线管管内气体放电，保证阴极发射的电子能畅通 无阻挡地高速飞向阳极，管内的真空度应保持在133.3×107Pa(10-7mmHg)以下 。
X线管的焦点
1、实际焦点 是指灯丝发射的电子经聚焦后在靶面上的瞬间轰击 面积。实际焦点的宽度聚焦罩的形状、宽度和深度
靶。它产生软X射线。
X线管管套
X线球管特性
了解X射线管特性，就能够掌握对它的正确使用，并在管容 量允许的范围内，发挥X射线管的最大作用。 主要特性曲线： 1）阳极特性曲线 2）灯丝发射特性曲线 3）X线管特性曲线
2020年3月27日7时42分
Hale Waihona Puke Baidu
X线球管特性
阳极特性曲线：
一定灯丝电流的情况下，管电 压与管电流的关系曲线
诊断用X线管
这是X线机装置的核心,X线管是产生X射线的部件；当直流 正高压加到X线管的阳极与阴极两端时产生X线.
诊断用X线管
诊断用X线管
固定阳极X线管: 阳极、阴极、玻璃壳
固定阳极X线管
（一）阳极： 阳极的主要作用是阻挡高速运动的电子流而产生X线，同时将曝光时产生的热量
辐射或传导出去；其次是吸收二次电子和散乱射线 1. 阳极头：靶面和阳极体组成。靶面的作用是承受高速运动的电子流轰击，产生X线 （曝光）
旋转阳极X线管
1．靶盘与靶面 ：主要由靶面、转子、转轴和轴承组成 钨靶的缺点： ①由于表面与内层之间温差所产生的热应力，容易使靶面产生裂纹；② 另外，钨在1100℃以上会发生再结晶，将使靶面使用不久就会出现表面龟裂、粗糙现象， 致使X线管辐射X线的能力下降。
采用铼钨合金的优点： 靶面晶粒细，在相同使用条件下，曝光2万次，铼钨合金靶 与纯钨靶进行比较，输出剂量分别下降13%和45%。
荷后阳极热量急剧增加，靶盘温度不断上升，先进X线机的X线管
装置内设有温度限制保护装置，对X线管给予相应的保护。
固定阳极X线管的散热方式：热传导。
特殊X线管
1） 栅控X线管 是在普通X线管的阴极和阳极之间加上一个控制栅极，故又
称三极管。
2） 钼靶管 是与普通X线管相似，不同之处是钼靶管采用钼材料做阳极
③二次电子还会附着在玻璃壁上，造成整个管壁电位分布极不均匀，产生纵向应 力，易致玻璃壁损坏。
固定阳极X线管
3．玻璃圈 ：封接 4．阳极柄 ：热量传导
固定阳极X线管
(二）阴极： 其阴极一般有三根引线，一根为公用线，其余两根分别为大、小焦点灯丝的引线
1．灯丝 ：发射电子 2．阴极头（聚焦罩）：使电子流聚焦
①灯丝电压一般为交流5～10V、50Hz，灯丝电流一般为2～9A，3～6A的占多 数。
② 调节灯丝的加热电压即可改变灯丝发射的电子数量；灯丝温度与发射电子的 数量关系是呈指数的非线性关系
③，灯丝点燃时间越长，工作温度越高，钨的蒸发越快，灯丝寿命越短
曲线分为二部分： 1、一部分为上升段，管电流Ia 随着管电压 Ua 的上升而增加，这就是空间电荷现象所起 的作用。 2、另一部分为水平段，又称饱和区，管电流 不再随着管电压的变化而改变。
实际情况：空间电荷的影响，使管电压、毫安等曝光条件不能独立调节
措施：工频机加入空间电荷补偿装置
程控或高频机采用软件设计
2、有效焦点指实际焦点在X线投照方向上的投影。实际焦点在垂直 于X线管长轴方向的投影 有效焦点=实际焦点×sinθ
X线管的焦点
3、有效焦点与成像质量 有效焦点尺寸越小，影像清晰度就越高。 减小有效焦点，势必减小实际焦点，X线管的功率随之减小，曝光 时间需增加，这将会引起运动模糊、几何模糊。
4、焦点的方位性
旋转阳极X线管
2．转子
①转速：N=60F/P
高速管和低速管
n为转子转速，f为电源频率，p为定子极数(一般为两极)。转子的实际转速要比计算值
低10％左右。
② 旋转阳极X线管的X线机均设有旋转阳极启动、延时、保护电路。
3．轴承与轴承的润滑
少量由阳极靶面传导过来的热量则大部分通过转子表面辐射出
去。
旋转阳极X线管，依靠热辐射进行散热，散热效率低，连续负
灯丝烧断：
表现 灯丝不亮、无X线产生…… 原因 使用不当、超负荷使用、大小焦电压加错……
真空度下降：
轻度不良 严重不良
旋转阳极不转：
转子卡死
2020年3月27日7时42分
2020年3月27日7时42分
X线球管特性
灯丝发射特性曲线：
一定管电压的情况下，管电流与灯丝电流的关系曲线
说明 在不同的管电压下，管电 流的随着灯丝电流的增加 而增大。
灯丝发射电子率与灯 丝电流成正比。
措施：稳压器
2020年3月27日7时42分
X线球管特性
最大管电压: 最大管电流： 最长曝光时间： 球管的容量：X线管容量不是一个固定值，它与X线管的整流方式、阳极转速、
靶角、焦点尺寸等有关。
标称功率
球管的热容量：
1HU=1KV×1MA×1S
生热与冷却特性曲线：
2020年3月27日7时42分
X线球管检验
外观检验： 冷高压试验： 灯丝加热试验： 高压训练球管：
条件： 目的： 步骤： 注意事项：
2020年3月27日7时42分
X线球管故障
靶面熔蚀：
表现 靶面凹凸不平，X线强度下降，球管炸裂…… 原因 使用不当、超负荷使用、阳极不转、容量保护……
X线管的焦点
5、焦点增涨管电压（kV）一定时，随着管电流的增大、焦点增涨 的程度变大。管电压的变化对焦点增涨大小的影响远较管电流的 变化影响小。
旋转阳极X线管
固定阳极X线管的优点：结构简单、小巧 缺点：功率较小、焦点较大
旋转阳极X线管的优点：功率较大、焦点较小 缺点：结构较复杂
在曝光前，先使阳极转动；在曝光时，灯丝 发射的电子轰击阳极靶面的实际面积是圆环 状，大大增加了承受功率，而倾角小，获得 的有效焦点小，从而能很好的解决焦点与成 像质量、结构本身之间的矛盾。
靶面材料一般都选用钨（Z=74）
2．阳极帽 ：吸收二次电子，并可吸收部分散乱X线 ⑴结构：头部圆口面对阴极，是高速运动的电子流轰击靶面的通道；侧下部圆口向外， 是X线的辐射通道， ⑵二次电子:高速运动的电子流轰击靶面时，会有少量的电子从靶面反射和释放出来，这 部分电子称为二次电子 . ⑶危害：①其能量较大（约为原来的99%），轰击到玻璃壳内壁上，将使玻璃壳温度升 高而释放气体，降低管内真空度或使玻璃壳击穿；
固定阳极X线管
（三）玻璃壳：用来固定，支撑阴、阳两极并保持管内的真空 度 。 为防止X线管管内气体放电，保证阴极发射的电子能畅通 无阻挡地高速飞向阳极，管内的真空度应保持在133.3×107Pa(10-7mmHg)以下 。
X线管的焦点
1、实际焦点 是指灯丝发射的电子经聚焦后在靶面上的瞬间轰击 面积。实际焦点的宽度聚焦罩的形状、宽度和深度
靶。它产生软X射线。
X线管管套
X线球管特性
了解X射线管特性，就能够掌握对它的正确使用，并在管容 量允许的范围内，发挥X射线管的最大作用。 主要特性曲线： 1）阳极特性曲线 2）灯丝发射特性曲线 3）X线管特性曲线
2020年3月27日7时42分
Hale Waihona Puke Baidu
X线球管特性
阳极特性曲线：
一定灯丝电流的情况下，管电 压与管电流的关系曲线
诊断用X线管
这是X线机装置的核心,X线管是产生X射线的部件；当直流 正高压加到X线管的阳极与阴极两端时产生X线.
诊断用X线管
诊断用X线管
固定阳极X线管: 阳极、阴极、玻璃壳
固定阳极X线管
（一）阳极： 阳极的主要作用是阻挡高速运动的电子流而产生X线，同时将曝光时产生的热量
辐射或传导出去；其次是吸收二次电子和散乱射线 1. 阳极头：靶面和阳极体组成。靶面的作用是承受高速运动的电子流轰击，产生X线 （曝光）
旋转阳极X线管
1．靶盘与靶面 ：主要由靶面、转子、转轴和轴承组成 钨靶的缺点： ①由于表面与内层之间温差所产生的热应力，容易使靶面产生裂纹；② 另外，钨在1100℃以上会发生再结晶，将使靶面使用不久就会出现表面龟裂、粗糙现象， 致使X线管辐射X线的能力下降。
采用铼钨合金的优点： 靶面晶粒细，在相同使用条件下，曝光2万次，铼钨合金靶 与纯钨靶进行比较，输出剂量分别下降13%和45%。
荷后阳极热量急剧增加，靶盘温度不断上升，先进X线机的X线管
装置内设有温度限制保护装置，对X线管给予相应的保护。
固定阳极X线管的散热方式：热传导。
特殊X线管
1） 栅控X线管 是在普通X线管的阴极和阳极之间加上一个控制栅极，故又
称三极管。
2） 钼靶管 是与普通X线管相似，不同之处是钼靶管采用钼材料做阳极
