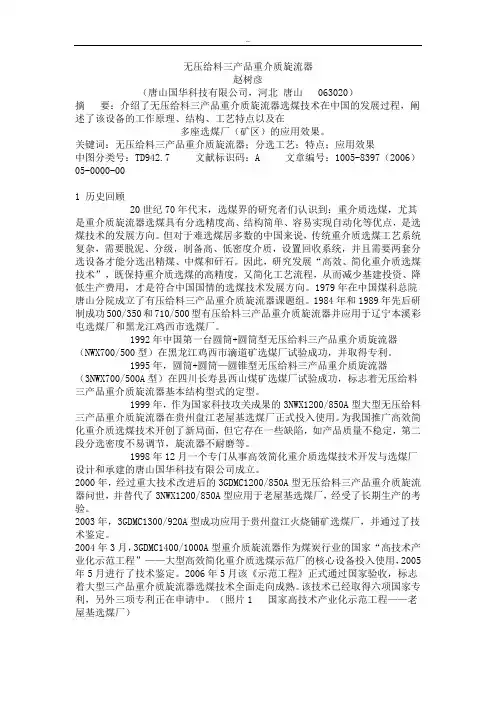

无压给料三产品重介质旋流器赵树彦（唐山国华科技有限公司，河北唐山 063020）摘要：介绍了无压给料三产品重介质旋流器选煤技术在中国的发展过程，阐述了该设备的工作原理、结构、工艺特点以及在多座选煤厂（矿区）的应用效果。

关键词：无压给料三产品重介质旋流器；分选工艺；特点；应用效果中图分类号：TD942.7 文献标识码：A 文章编号：1005-8397（2006）05-0000-001 历史回顾20世纪70年代末，选煤界的研究者们认识到：重介质选煤，尤其是重介质旋流器选煤具有分选精度高、结构简单、容易实现自动化等优点，是选煤技术的发展方向。

但对于难选煤居多数的中国来说，传统重介质选煤工艺系统复杂，需要脱泥、分级，制备高、低密度介质，设置回收系统，并且需要两套分选设备才能分选出精煤、中煤和矸石。

因此，研究发展“高效、简化重介质选煤技术”，既保持重介质选煤的高精度，又简化工艺流程，从而减少基建投资、降低生产费用，才是符合中国国情的选煤技术发展方向。

1979年在中国煤科总院唐山分院成立了有压给料三产品重介质旋流器课题组。

1984年和1989年先后研制成功500/350和710/500型有压给料三产品重介质旋流器并应用于辽宁本溪彩屯选煤厂和黑龙江鸡西市选煤厂。

1992年中国第一台圆筒+圆筒型无压给料三产品重介质旋流器（NWX700/500型）在黑龙江鸡西市滴道矿选煤厂试验成功，并取得专利。

1995年，圆筒+圆筒—圆锥型无压给料三产品重介质旋流器（3NWX700/500A型）在四川长寿县西山煤矿选煤厂试验成功，标志着无压给料三产品重介质旋流器基本结构型式的定型。

1999年，作为国家科技攻关成果的3NWX1200/850A型大型无压给料三产品重介质旋流器在贵州盘江老屋基选煤厂正式投入使用。

为我国推广高效简化重介质选煤技术开创了新局面，但它存在一些缺陷，如产品质量不稳定，第二段分选密度不易调节，旋流器不耐磨等。

1998年12月一个专门从事高效简化重介质选煤技术开发与选煤厂设计和承建的唐山国华科技有限公司成立。

三产品重介旋流器在唐山矿选煤厂应用

三产品重介旋流器在唐山矿选煤厂的应用[摘要]开滦集团唐山矿业分公司选煤厂为了适应生产需求，淘汰了原有的跳汰选煤工艺，采用了三产品重介旋流器选煤工艺，使选煤厂的生产能力大幅提升，洗选效率明显改善，工艺流程大大简化。

近年来，由于煤质的变化，导致三产品旋流器分选困难，选煤厂经过二次改造，使旋流器适应了目前的煤质，保证了分选效率。

[关键词]三产品重介质旋流器堵塞改造中图分类号:td92 文献标识码:a 文章编号:1009-914x(2013)07-0064-011 概述开滦集团唐山矿业分公司选煤厂是一座矿井型炼焦煤选煤厂，始建于1959 年，生产工艺为跳汰- 浮选工艺，初始设计处理能力为1.8mt/a，随着矿井产量的增加、原煤煤质、经济形势和煤炭市场的变化，跳汰- 浮选工艺处理能力小、设备老化、精煤损失多等许多问题和不足，严重制约了选煤厂的发展。

2006 年，选煤厂进行了重介工艺改造，生产工艺由原来的跳汰- 浮选工艺变为重介- 浮选工艺，采用以三产品重介旋流器为代表的不分级、不脱泥分选工艺，改造后设计能力达到3.0mt/a。

2 三产品重介质旋流器的工作原理旋流器是利用阿基米德原理，使颗粒在离心力场中产生离心沉降而进行分选。

三产品重介旋流器是由由一台圆筒旋流器和一台圆筒圆锥旋流器串联而成，其工作原理是：合格悬浮液以一定的工作压力沿切线方向进入第一段旋流器，原料煤则从顶端沿轴向以自重方式进入，在离心力作用下，轻物料（精煤）随着中心内螺旋流由位于中心底部的溢流管排出；重物料（矸石和中煤混合物料）向旋流器壁移动，在外螺旋流的作用下由底流口排出，进入第二段旋流器；进入第二段旋流器的是经过浓缩的重介质浓度较浓和粒度较粗的悬浮液，这就为一段重物料去二段分选创造了高密度分选的条件，进入二段旋流器的物料其分选过程与一段旋流器相同。

3 三产品重介旋流器在唐山矿的使用效果唐山矿选煤厂两台3gdmc1300/920a三产品重介质旋流器投入运行后，使选煤厂生产能力大幅提升，年入洗原煤由2.7mt提升至3.0mt，2010年以来逐步达到了4.0 mt；同时，原煤分选效率也进一步提高，精煤损失量少，排矸能力强，彻底解决了跳汰分选时中煤、矸石带煤高的问题，而且产品结构灵活、质量稳定。
