地质超前预报在隧道工程中的应用
地质超前预报在隧道工程中的应用王朋朋【摘要】结合隧道现场实例,通过建立多种手段相结合的超前预报系统,在最大程度上了解隧道掌子面前方的地质情况,并尽量控制不良地质现象的发生,从而有效地降低了隧道施工风险,保证了隧道工程顺利进行.【期刊名称】《山西建筑》【年(卷),期】2011(037)014【总页数】3页(P174-176)【关键词】隧道;地质超前预报;地质雷达(GPR);高密度电法【作者】王朋朋【作者单位】贵州省交通规划勘察设计研究院股份有限公司,贵州贵阳,550001【正文语种】中文【中图分类】U456.330 引言近年来,隧道施工中出现如岩石破碎带、富水区、溶洞、断层等地质灾害越来越频繁,如果采用单一的超前地质预报方法,其预报结果往往存在多解性,并不能准确反映掌子面前方的地质情况。
在传统预报工作中,地质调查法是最常用的方法,当前的预报方法主要有高密度电法,TSP,TST以及GPR法。
高密度电法作为一种物探方法,主要适用于浅埋段地表,能较直观、准确地反映地下电性异常体的形态;TST与TSP是长距离预报手段,预报距离可以达到150m,甚至更远;GPR法是短距离预报手段,单次探测距离在 25m左右;各方法的探测精度也有所不同。
通过地质调查法可以了解大致地质情况,在此基础上借助以上几种方法进行复核,准确查明不良地质情况,长短结合。
鉴于以上思路,本文通过在某隧道浅埋段中的实际应用,对地质调查法、高密度电法与GPR方法相结合的隧道超前地质预报方法进行探讨与研究。
1 工程地质概况某隧道位于构造剥蚀低山区,隧址区最大海拔高程 1 017m,该隧道所在山区地形起伏大,山高坡陡,高差达 130m。
沿线地表植被发育。
隧址区主要地层岩性为二叠系的灰岩、泥岩及页岩和龙潭组的煤系地层和三叠系的灰岩、泥质灰岩、页岩。
隧址区分布有断层,为南北向构造,断层带宽度 10m～20m。
调查区域内地下水类型主要为第四系松散层中的孔隙水、基岩裂隙水和包气带水。
超前地质预报在隧道中的应用
TSP 超前地质预报在隧道中的应用童峥嵘，黄炳营，秦业，李顺中国水利水电第十四工程局有限公司广东广州510800【摘要】在建设隧道的过程中经常碰到很多不良地质体，如断层、破碎带、突泥涌水、坍塌体、岩溶等，给隧道施工带来很大的不可预测的安全问题。
TSP 技术能对掌子面前方100～150m范围内的地质情况做出预报，利用TSP 超前地质预报系统进行有效地预测掌子面前方的地质情况，已经得到业界的广泛认可。
本文根据TSP 的探测原理以及最新的技术发展，结合江门市南山路新建道路工程南山路隧道的应用实例，对其探测成果解析，并给出提高准确性的一些建议，供类似隧道工程预报参考。
[关键词]南山路隧道TSP 超前地质预报系统成果解析1 引言在隧道施工过程中，由于前方地质情况不明，常常出现各种险情，施工单位对此都付出了很大的努力，一直希望寻求一种简单可行的办法来探明隧道前方的地质情况。
目前，常用的隧道超前地质预报方法主要有地面地质调查法，断层参数预测法和TSP、HSP等仪器探测方法、掌子面编录预测法、不良地质前兆预测法和地质雷达、红外线超前探水等仪器探测方法。
各种预报手段和方法都有其各自的适用范围和特点，其中TSP 探测是目前预报距离最长、适用范围最广、预报效果最好的超前预报手段和方法。
2 工程概况南山路隧道是江门市南山路（江海路—五邑路）新建道路工程的关键性控制工程，隧道起止点桩号为K1+970～K1+521，全长449m，洞高约10m，处低山丘陵，隧道区地形起伏大，地面标高约19.0～55.00mm，地面植被发育，主要为灌木及经济林。
新会断裂在线路东南段（南山村附近）通过，断裂的走向北东300～500，倾向南东，倾角550～800，属正断层，断层导致地貌反差强烈，北西盘（下盘）相对上升为丘陵山地，东南盘（上盘）相对下降为平原区，两者分界截然。
根据初勘资料及野外观测，基岩主要发育有以下五组节理：第一组：产状为550∠860，每米发育4条；第二组：产状为2860∠310，每米发育3～4条；第三组：产状为3100∠600，每米发育3～5条；第四组：产状为2280∠730，每米发育2～3条；第五组：产状为1730∠860，每米发育4～7条。
地质超前预报技术在铁路隧道工程中的应用
地质超前预报技术在铁路隧道工程中的应用隧道地质超前预报技术其实质是隧道施工地质勘察，与其他工程勘察一样，应以地质为基础，以洞内洞外的地质调绘编录、物探、钻探等多种勘察手段相结合的勘察方法，综合分析、预测隧道工作面前方可能遇到的不良地质体及由此可能发生的地质灾害的性质、分布位置、规模，最大程度的查明隧道地質信息，为隧道施工开挖提供依据。
一、地质超前预报技术隧道工程中，所处地质条件千差万别，不同的地质条件所要求的超前地质预报方法也不尽相同。
对于可溶性地层，超前预报的重点是岩溶的位置及其规模。
岩溶充填的性质以及其涌水突泥量也是超前预报的关键。
对于非可溶性岩层，超前预报的重点是围岩非稳定块体坍塌的位置及规模。
对于深埋硬质完整岩体，超前预报的重点是可发生岩爆的位置及规模。
对于煤系地层超前预报的重点是可发生瓦斯突出的位置。
因此，隧道施工时，超前预报不一定只进行某一方面的预测，往往兼有其他内容。
根据超前预报时，采用的技术手段，地质超前预报通常分为地质分析法、超前钻探法、地球物理勘探法和超前导坑法。
（一）地质分析方法地质分析方法是地质超前预报的最基本方法，不管是物探方法还是水平钻孔方法，都是地质分析方法向前方延伸的手段，对物探和钻孔超前探测资料的任何解释和应用，都离不开施工过程中随时随地观测和采集到的地质资料的判断。
缺少了这个基础性环节，采用任何超前探测方法都很难取得好的效果。
（二）物探法采用物探方法进行超前预报的优点是；快速，超前探测距离大，与施工干扰相对小，可以多种方法组合应用，但由于物探[常规电法、震探、顺变电磁、大地音频电磁（EH-4、V6、GDP32）等等]是利用物理性质进行地质判断的间接方法，一是不同的物探方法受限于不同的场地和地质条件，各种方法都有一定的局限性；二是对物探资料的地质解释，需要与地质分析资料深入结合，有一定技术难度。
（三）深孔钻探方法深孔钻探方法是最直观的超前预报方法，缺点是成本高，对施工影响大，而且钻孔的方向控制和钻探工艺有一定的技术难度。
浅谈综合超前地质预报在隧道工程中的应用
浅谈综合超前地质预报在隧道工程中的应用隧道工程作为一种复杂地下工程，开展地质调查工作仅仅采用一种预报方法显然无法满足实际施工要求，因此还需要将多种预报手段有效结合起来，形成综合超前地质预报系统，在优化组合和相互补充下，地质预报精确度、预报成果利用效率也会得到极大提升，并为不良地质地段施工方案设计和优化提供有力数据支撑，同时保证隧道工程施工安全、顺利完成。
基于此，本文对综合超前地质预报在隧道工程中的应用进行分析和探讨。
标签：隧道工程;综合超前地质预报;应用;探讨在隧道工程施工中，容易受到地质勘察精度、工期、经费等因素影响，导致依据勘察资料制定的施工计划无法满足实际施工需要，进而引发隧洞塌方、岩爆涌泥等灾害发生，对隧道工程施工安全和质量构成极大威胁，侧面也反映出实施超前地质预报十分有必要，不仅可以获取详细地质条件状况，指导预防措施提前制定，还能够对现行施工方案进行完善和优化，确保工程施工顺利、高效进行[1]。
本文也联系隧道施工地质灾害预报方法，通过实际工程案例对综合超前地质预报应用及效果进行详尽探讨，也希望文章所阐述内容能够为类似工程提供参考。
1、隧道施工地质灾害预报方法在开展隧道地质调查工作时，可对以下方法进行应用：（1）地质素描，作为最早的超前地质预报方法，对其进行使用可以对隧道地层岩性、结构面产状、出水状态等信息资料进行全面揭露，并且随着开挖面不断延伸，结合已经得到的勘测资料也能够对开挖面前方地质条件进行有效预测，进而为围岩级别改变提供有力数据支撑，并且整个操作十分简单方便，也不会对隧道施工时间进行占用;（2）超前导坑法，对该种方法进行应用可以根据施工平行隧道遇到地质情况，对隧道将会遇到的地质情况进行有效预测，若两平行隧道间距足够小取得应用效果也会更佳;（3）风钻超前探测，通过对风钻进行有效利用，使之通过隧道掌子面钻小孔径浅孔，以对相关地质信息加以掌握，实践应用时也具有操作方便、设备简单和成本低等优势特点，实际操作中还能够与爆破孔进行同时施工;（4）超前钻探，通过钻孔钻进速度测试和钻孔岩心观察，可以对岩体强度、地层岩性、地下水状况等资料进行获取，在水工、公路等隧道中应用较多;（5）TSP203超前地质预报系统，通过对地震波的有效利用，以获取不均匀地层地质变化情况，尤其是在不良地质体定位上，位置判别精度超过90%，并能够对有无地下水、弱富水等进行准确辨识;（6）红外探测，通过HY-303红外探水仪可以对20～30m内地下水状况进行有效探测，若探测范围内存在灾害源，就会产生红外异常场，具有全空间探测、资料分析直观等特点[2]。
地质超前预报在隧道工程中的应用
土配合 比。２ 严格遵循 设计 规定 的施工 工况 进行施 工 。当因施 ）
［］ 四 川 建 筑 ，０ ５２ （ ） １４１６ Ｊ． ２ ０ ，５ ２ ：１・１． 工荷载变化引起应 力超 出混凝 土抗拉 强度 时 ， 混凝 土就 会 开裂。 ［ ］ 王铁梦． ３ 工程 结构裂缝控 制 ［ ． Ｍ］ 北京 ： 中国建筑工 业 出版 因此在改变施 工方案 时 ， 一定要 重新 进行验算 。３ 对 于现浇部分 ） 社 ，９ ７ １９ ．
・
１４・ ７
第３ ７卷 第Biblioteka １ ４期 ２０ １ １年 ５ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖｏ． ７ Ｎｏ ４ １３ ．１ Ｍａ ２ ｖ． ０１１
文 章编 号 ：０ ９ ６ ２ （０ ）４ Ｏ ７ — ３ １０ － ８ ５ ２ １ １ － １４ ０ １
地下电性异常体 的形 态 ； 与 Ｔ Ｐ是 长距 离预报 手段 ， 聊 Ｓ 预报距 植 被 发 育 。 离可以达到 １０ｍ， 至更远 ； Ｐ ５ 甚 Ｇ Ｒ法是短距 离预报手段 ， 单次探 隧址 区主要地 层岩性为二叠系的灰岩 、 泥岩 及页岩 和龙 潭组
泥质灰岩 、 页岩。隧址区分布有断层 ， 测距离在 ２ ５ｍ左右 ； 各方 法 的探测精 度也有 所不 同。通过 地质 的煤 系地层和三叠系的灰岩、 特殊 的施工阶段进行计算 ， 确保施工 阶段结 构的安全性 。２ 在考 道摩 阻力 大于理论 计算 值 ， ） 易使梁 体 张拉 的预 应力小 于设计值 ， 虑梁体结构整体安全 的同时 ， 能忽略梁体局部 的应力 分析 。因 即欠 张拉 。因此 ， 不 首次张拉前 ， 应对 孔道的摩 阻力 进行测定 ， 以确 为局部应力集中往往造成混凝土开裂 ， 因此要加强对 局部应力 的 定 预 应 力 损 失 。

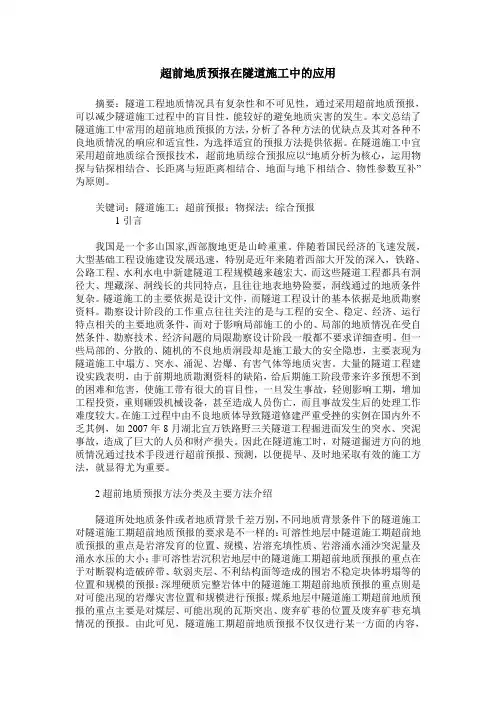

超前地质预报在隧道施工中的应用

超前地质预报在隧道施工中的应用摘要：隧道工程地质情况具有复杂性和不可见性，通过采用超前地质预报，可以减少隧道施工过程中的盲目性，能较好的避免地质灾害的发生。
本文总结了隧道施工中常用的超前地质预报的方法，分析了各种方法的优缺点及其对各种不良地质情况的响应和适宜性，为选择适宜的预报方法提供依据。
在隧道施工中宜采用超前地质综合预报技术，超前地质综合预报应以“地质分析为核心，运用物探与钻探相结合、长距离与短距离相结合、地面与地下相结合、物性参数互补”为原则。
关键词：隧道施工；超前预报；物探法；综合预报1引言我国是一个多山国家,西部腹地更是山岭重重。
伴随着国民经济的飞速发展，大型基础工程设施建设发展迅速，特别是近年来随着西部大开发的深入，铁路、公路工程、水利水电中新建隧道工程规模越来越宏大，而这些隧道工程都具有洞径大、埋藏深、洞线长的共同特点，且往往地表地势险要，洞线通过的地质条件复杂。
隧道施工的主要依据是设计文件，而隧道工程设计的基本依据是地质勘察资料。
勘察设计阶段的工作重点往往关注的是与工程的安全、稳定、经济、运行特点相关的主要地质条件，而对于影响局部施工的小的、局部的地质情况在受自然条件、勘察技术、经济问题的局限勘察设计阶段一般都不要求详细查明。
但一些局部的、分散的、随机的不良地质洞段却是施工最大的安全隐患，主要表现为隧道施工中塌方、突水、涌泥、岩爆、有害气体等地质灾害。
大量的隧道工程建设实践表明，由于前期地质勘测资料的缺陷，给后期施工阶段带来许多预想不到的困难和危害，使施工带有很大的盲目性，一旦发生事故，轻则影响工期，增加工程投资，重则砸毁机械设备，甚至造成人员伤亡，而且事故发生后的处理工作难度较大。
在施工过程中由不良地质体导致隧道修建严重受挫的实例在国内外不乏其例，如2007年8月湖北宜万铁路野三关隧道工程掘进面发生的突水、突泥事故，造成了巨大的人员和财产损失。
因此在隧道施工时，对隧道掘进方向的地质情况通过技术手段进行超前预报、预测，以便提早、及时地采取有效的施工方法，就显得尤为重要。
