强度和硬度对照表
抗拉强度与硬度对照
抗拉强度与硬度对照表

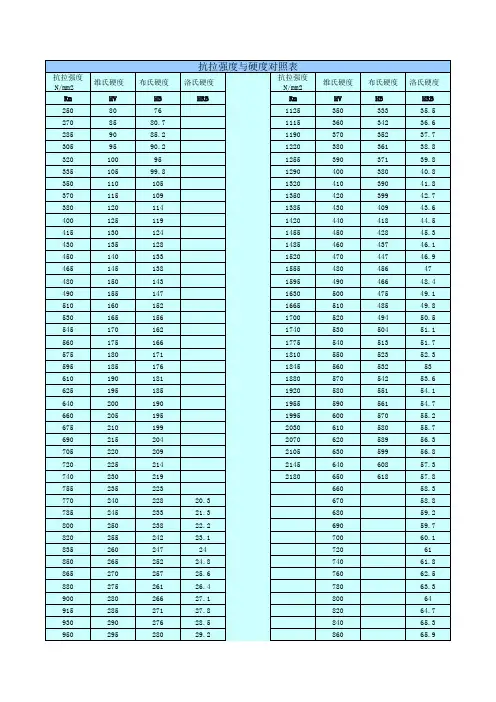

抗拉强度 N/mm2 Rm 250 270 285 305 320 335 350 370 380 400 415 430 450 465 480 490 510 530 545 560 575 595 610 625 640 660 675 690 705 720 740 755 770 785 800 820 835 850 865 880 900 915 930 950 维氏硬度 HV 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235 240 245 250 255 260 265 270 275 280 285 290 295 布氏硬度 HB 76 80.7 85.2 90.2 95 99.8 105 109 114 119 124 128 133 138 143 147 152 156 162 166 171 176 181 185 190 195 199 204 209 214 219 223 228 233 238 242 247 252 257 261 266 271 276 280 20.3 21.3 22.2 23.1 24 24.8 25.6 26.4 27.1 27.8 28.5 29.2 洛氏硬度 HRB 抗拉强度 N/mm2 Rm 1125 1115 1190 1220 1255 1290 1320 1350 1385 1420 1455 1485 1520 1555 1595 1630 1665 1700 1740 1775 1810 1845 1880 1920 1955 1995 2030 2070 2105 2145 2180 维氏硬度 HV 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 720 740 760 780 800 820 840 860 布氏硬度 HB 333 342 352 361 371 380 390 399 409 418 428 437 447 456 466 475 485 494 504 513 523 532 542 551 561 570 580 589 599 608 618 洛氏硬度 HRB 35.5 36.6 37.7 38.8 39.8 40.8 41.8 42.7 43.6 44.5 45.3 46.1 46.9 47 48.4 49.1 49.8 50.5 51.1 51.7 52.3 53 53.6 54.1 54.7 55.2 55.7 56.3 56.8 57.3 57.8 58.3 58.8 59.2 59.7 60.1 61 61.8 62.5 63.3 64 64.7 65.3 65.9
(完整版)硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
强度硬度对照表
985
976
967
991
996
?
990
989
30
?
300
294
1047
1004
999
988
980
1005
1008
?
1003
1001
31
?
304
298
1060
1016
1013
1001
993
1018
1020
?
1015
1015
32
?
308
302
1073
1029
1027
1013
1007
1032
1033
1472
1516
1474
1502
1457
1480
58
443
430
1510
1472
1522
1505
1497
1541
1498
1526
1482
1504
59
449
436
1533
1497
1547
1531
1522
1567
1522
1550
1508
1529
60
456
442
1556
1522
1572
1557
1547
1593
67
509
488
1744
1731
1758
1758
1739
1793
1742
1765
1759
1753
68
417
494
?
1767
抗拉强度与硬度对照表
950
295
280
29.2
965
300
285
29.8
995
310
295
31
1030 320
304
32.2
1060 330
314
33.3
1095 340
323
34.4
硬度试验 是机械性 能试验中 最简单易 行的一种 试验方法 。为了能 用硬度试 验。 代替某些 机械性能 试验，生 产上需要 一个比较 准确的硬 度和强度 的换算关 系。
109
380
120
114
400
125
119
415
130
124
430
135
128
450
140
133
465
145
138
480
150
143
490
155
147
510
160
152
530
165
156
545166
575
180
171
595
185
176
610
190
181
625
195
185
640

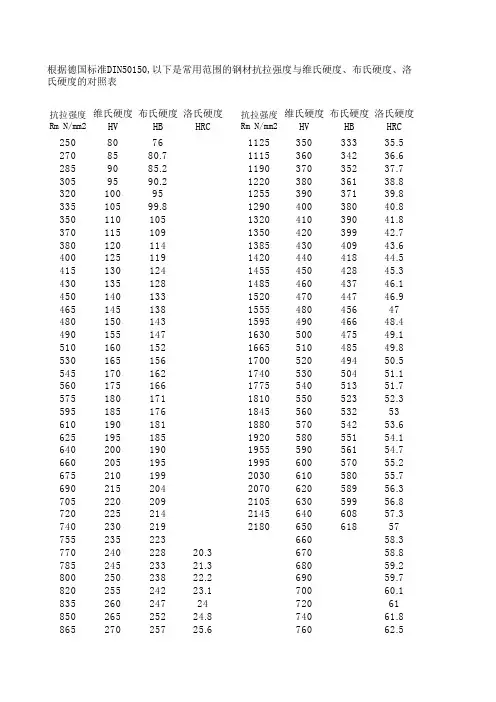

根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛 氏硬度的对照表
抗拉强度 维氏硬度 布氏硬度 洛氏硬度
Rm N/mm2 HV
HB
HRC
250
80
76
270
85
80.7
285
90
85.2
305
95
90.2
320
100
95
335
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系
当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并非在什么场合都成立，从热处理方面说，回火温度低时，kg/m㎡与HRC时的相关关系便可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m ㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不能确定，故在日本工业标准（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采用低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（必要时应添加B、Cr、Mn等金属元素）。
二、钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。

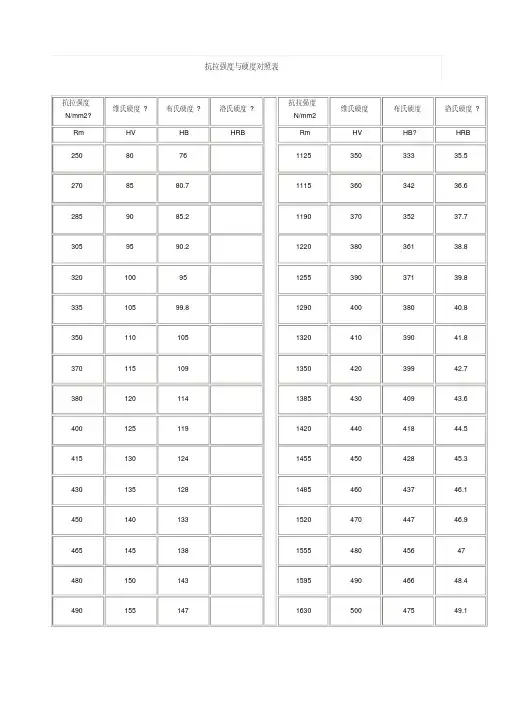

抗拉强度与硬度对照表
抗拉强度与硬度对照表抗拉强度N/mm2?维氏硬度?布氏硬度?洛氏硬度?抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度?Rm HV HB HRB Rm HV HB?HRB 2508076112535033335.5 2708580.7111536034236.6 2859085.2119037035237.7 3059590.2122038036138.8 32010095125539037139.8 33510599.8129040038040.8 350110105132041039041.8 370115109135042039942.7 380120114138543040943.6 400125119142044041844.5 415130124145545042845.3 430135128148546043746.1 450140133152047044746.9 465145138155548045647 480150143159549046648.4 490155147163050047549.1510160152166551048549.8 530165156170052049450.5 545170162174053050451.1 560175166177554051351.7 575180171181055052352.3 595185176184556053253 610190181188057054253.6 625195185192058055154.1 640200190195559056154.7 660205195199560057055.2 675210199203061058055.7 690215204207062058956.3 705220209210563059956.8 720225214214564060857.3 740230219218065061857.8 75523522366058.3 77024022820.367058.8 78524523321.368059.2 80025023822.269059.782025524223.170060.1 8352602472472061 85026525224.874061.8 86527025725.676062.5 88027526126.478063.3 90028026627.180064 91528527127.882064.7 93029027628.584065.3 95029528029.286065.9 96530028529.888066.4 9953102953190067 103032030432.292067.5 106033031433.394068 109534032334.4* HRB St12=65 St13=55 St14=50硬度试验是机械性能试验中最简单易行的一种试验方法。
强度和硬度对照表
1608
63
478
461
1631
1605
1649
1640
1626
1676
1627
1652
1623
1635
64
485
468
1658
1635
1675
1669
1654
1704
1654
1679
1655
1663
65
493
474
1686
1666
1702
1698
1682
1733
1683
1707
1688
1692
38
333
327
1156
1109
1120
1099
1095
1125
1115
1109
1115
39
338
332
1170
1124
1136
1115
1111
1141
1130
1123
1131
40
342
336
1185
1138
1153
1131
1128
1158
1146
1138
1147
序号
洛氏硬度
HRC
洛氏硬度
HRA
表面洛氏硬度
HR15N
表面洛氏硬度
HR30N
表面洛氏硬度
HR45N
维氏硬度
HV
布氏硬度
HB30D2
布氏硬度
d10、2d5、
抗拉强度σbMPa
碳钢
抗拉强度σbMPa
铬钢
抗拉强度σbMPa
强度与硬度关系表
试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
洛氏硬度中HRA、HRB、HRC的区别 所谓的各种硬度，是根据硬度的等级，采用不同的测量办法测到的数值，根据一些标准的整理，供参考，详细请读标准 ⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的 钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示： 洛氏硬度的测量方法有三种: 1)HRA,用带金刚石的压头,负荷60公斤的测量值; 2)HRC,负荷150公斤的测量值; 3)HRB,用带1/16寸钢球压头,负荷100公斤的测量值. ⑶维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV） 洛氏硬度中HRA、HRB、HRC的区别 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的 是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至 980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
强度和硬度对照表
767
807
775
810
773
782
10
234
232
819
785
776
813
782
817
782
791
11
237
234
829
794
785
819
789
825
792
799
12
240
237
839
804
794
825
797
832
802
808
13
243
240
849
814
803
831
805
840
812
816
14
1013
1001
993
1018
1020
1015
1015
32
308
302
1073
1029
1027
1013
1007
1032
1033
1028
1028
33
312
306
1086
1042
1042
1027
1020
1047
1046
1041
1042
34
316
310
1100
1055
1057
1040
1035
1062
1059
41
347
341
1200
1153
1171
1148
1144
1176
1161
1153
1163
42
352
345
抗拉强度与硬度对照表
抗拉强度与硬度对照表钢轨还按抗拉强度的不同分为三个等级，有普通级钢轨（抗拉强度为586-785MPa），耐磨级钢轨（抗拉强度为883-1030MPa）以及特级钢轨（抗拉强度为1079-1226MPa）三种。
抗拉强度N/mm2 维氏硬度 布氏硬度 洛氏硬度抗拉强度N/mm2维氏硬度 布氏硬度 洛氏硬度Rm HV HB HRB Rm HV HB HRB 250 80 76 1125 350 333 35.5 270 85 80.7 1115 360 342 36.6 285 90 85.2 1190 370 352 37.7 305 95 90.2 1220 380 361 38.8 320 100 95 1255 390 371 39.8 335 105 99.8 1290 400 380 40.8 350 110 105 1320 410 390 41.8 370 115 109 1350 420 399 42.7 380 120 114 1385 430 409 43.6 400 125 119 1420 440 418 44.5 415 130 124 1455 450 428 45.3 430 135 128 1485 460 437 46.1 450 140 133 1520 470 447 46.9 465 145 138 1555 480 456 47 480 150 143 1595 490 466 48.4 490 155 147 1630 500 475 49.1 510 160 152 1665 510 485 49.8 530 165 156 1700 520 494 50.5 545 170 162 1740 530 504 51.1 560 175 166 1775 540 513 51.7 575 180 171 1810 550 523 52.3 595 185 176 1845 560 532 53 610 190 181 1880 570 542 53.6 625 195 185 1920 580 551 54.1 640 200 190 1955 590 561 54.7 660 205 195 1995 600 570 55.2 675 210 199 2030 610 580 55.7 690 215 204 2070 620 589 56.3705 220 209 2105 630 599 56.8 720 225 214 2145 640 608 57.3 740 230 219 2180 650 618 57.8 755 235 223 660 58.3 770 240 228 20.3 670 58.8 785 245 233 21.3 680 59.2 800 250 238 22.2 690 59.7 820 255 242 23.1 700 60.1 835 260 247 24 720 61 850 265 252 24.8 740 61.8 865 270 257 25.6 760 62.5 880 275 261 26.4 780 63.3 900 280 266 27.1 800 64 915 285 271 27.8 820 64.7 930 290 276 28.5 840 65.3 950 295 280 29.2 860 65.9 965 300 285 29.8 880 66.4 995 310 295 31 900 67 1030 320 304 32.2 920 67.5 1060 330 314 33.3 940 68 1095 340 323 34.4* 洛氏 HRB DC01=65DC03=55DC04=50硬度试验是机械性能试验中最简单易行的一种试验方法。
硬度与抗拉强度的关系对照表
一、硬度与抗拉强度的关系当钢的硬度在500HB以下时，其抗拉强度与硬度成正比，kg/m㎡（óB）=1/3 X HB=3.2 X HRC=2.1 X HS,但上述关系式也并不是在什么场合都成立，从热处理方面说，回火温度低时，kg/m ㎡与HRC时的相关关系即可能被破坏，钢的回火温度，硬度和抗拉强度的关系如图所示。
由此图可见硬度随回火温度的升高而下降，但在淬火状态以及300℃以下低温回火时，硬度与抗拉强度的关系难以成立。
当回火温度在300℃左右时，kg/m㎡与HRC具有相关关系，即硬度高，抗拉强度就高；硬度低，抗拉强度就低。
在低温回火状态欲求出kg/m㎡值是很困难的，因为此时抗拉强度值分布很离散。
由于低温回火件的kg/m㎡不稳定而不克不及确定，故在日本工业尺度（JIS）中也是通试验来测定400℃以上温度回火件的拉伸特性（也有300℃回火工件）。
换言之是只对调质件（淬火+400℃回火）进行拉伸试验。
在工业上只是在要求抗旋转弯曲疲劳和抗磨损时才使用低温回火件。
高频淬火和渗碳淬火即为此适用例。
受拉应力的零件不采取低温回火。
不过在低碳钢中，但淬火M能发生自回火(故Ms点高)时，亦有在淬火状态下使用者。
低碳钢的板条马氏体组织结构自回火，正可在工业上应用，但此时必须考虑淬透性和质量效应（需要时应添加B、Cr、Mn等金属元素）。
维氏布氏克罗普洛氏标尺肖氏拉伸强度HV HB HK HRA HRB HRC HS Kg/m㎡52849655876.35167.626451348154275.95066.225549846952675.24964.724648445551074.74863.423847144349574.14762.122945843248073.64660.822144642146673.14559.621543440945272.54458.420842340043872.04357.220141239042671.54256.119440238141470.94155.0188如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表。
