12V电机正反转控制电路
电机正反转控制原理电路图、电路分析演示幻灯片
五、注意事项
1、各个元件的安装位置要适当，安装要牢固、排列要整齐； 2、按钮使用规定：红色：SB3停止控制；绿色：SB1正转控制； 黑色：SB2反转控 制； 3、按钮、电机等金属外壳都必须接地，采用黄绿双色线；
4、主电路必须换相（即V相不变，U相与W相对换），才能实现正反转控制
； 5、接线时，不能将控制正反转的接触器自锁触头互换，否则只能点动； 6、接线完毕，必须先自检查，确认无误，方可通电； 7、通电时必须有电气工程师在现场监护，做到安全文明生产；
20
21
电动机可逆运行控制电路为了使电动 机能够正转和反转，可采用两只接触 器KM1、KM2换接电动机三相电源的相 序，但两个接触器不能同时吸合，如 果同时吸合将造成电源的短路事故， 为了防止这种事故，在电路中应采取 可靠的互锁，上图为采用按钮和接触 器双重互锁的电动机正、反两方向运 行的控制电路。
原理分析： 1、当按下SB1时，V相经由SB2的常闭触点、KM2的常闭触点后， 接到了KM1线圈A2，些时KM1线圈得电（串接于对方线圈控制回路 中的KM1常闭触点断开，电气上保证避免相间短路），KM1接触器吸 合，电动机电源接通，电机正转；
15
2、当按下SB2时，V相经由SB1的常闭触点、KM1的常闭触点后，接到了 KM2线圈A2，些时KM2线圈得电（串接于对方线圈控制回路中的KM2常 闭触点断开，电气上保证避免相间短路），KM2接触器吸合，电动机电源 （此时已调相）接通，电机反转； 3、若同时按下SB1、SB2，由于它们的常闭触点都串接在对方的控制回路 中，所以KM1、KM2的控制回路都断路，这样就保证了，KM1和KM2不可 能同时得电，同时吸合，造成相间短路；也就是说，当SB1和SB2同时按 下时，引入V相的回路断路，这样KM1和KM2的线圈当然不可能同时得电， 也就不可能在接触器的出线端造成相间短路。即，当其中一个开关按下时， 由于此开关的常闭触点串接在对方线圈控制回路中，造成其断路，从而保 证在其线圈得电的同时，对方线圈永远不可能得电，这也就避免了相间短 路。

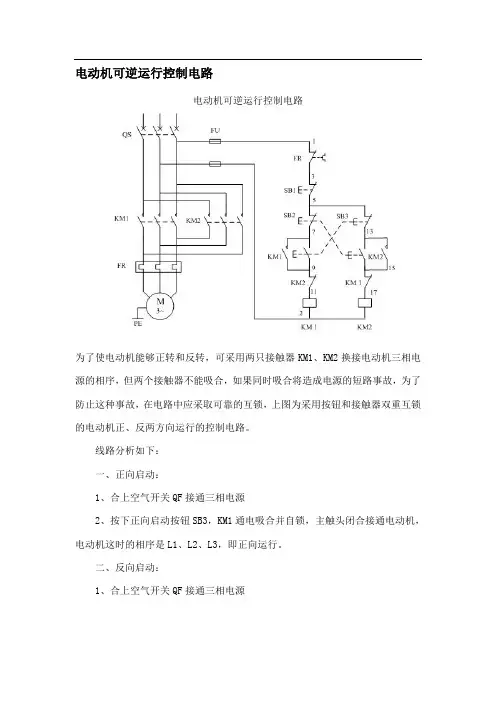

电动机可逆运行控制电路图
电动机可逆运行控制电路电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
电机正反转控制原理电路图、电路分析及相关资料(电工进网作业证考试)
F o r p e r s o n a l u s e o n l y i n s t u d y a n d r e s e a r c h;n o t f o r c o m m e r c i a l u s e双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。
如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。
二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。
另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
直流12V转交流220V电路图

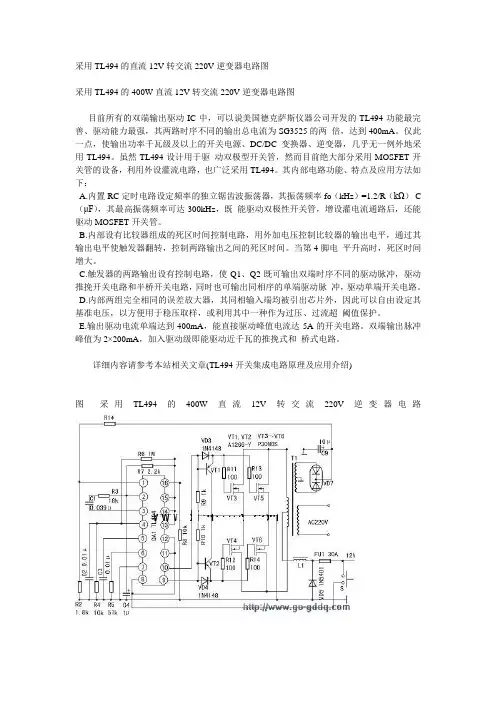

采用TL494的直流12V转交流220V逆变器电路图采用TL494的400W直流12V转交流220V逆变器电路图目前所有的双端输出驱动IC中，可以说美国德克萨斯仪器公司开发的TL494功能最完善、驱动能力最强，其两路时序不同的输出总电流为SG3525的两倍，达到400mA。
仅此一点，使输出功率千瓦级及以上的开关电源、DC/DC变换器、逆变器，几乎无一例外地采用TL494。
虽然TL494设计用于驱动双极型开关管，然而目前绝大部分采用MOSFET开关管的设备，利用外设灌流电路，也广泛采用TL494。
其内部电路功能、特点及应用方法如下：A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo（kHz）=1.2/R（kΩ）·C （μF），其最高振荡频率可达300kHz，既能驱动双极性开关管，增设灌电流通路后，还能驱动MOSFET开关管。
B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。
当第4脚电平升高时，死区时间增大。
C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。
D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。
E.输出驱动电流单端达到400mA，能直接驱动峰值电流达5A的开关电路。
双端输出脉冲峰值为2×200mA，加入驱动级即能驱动近千瓦的推挽式和桥式电路。
详细内容请参考本站相关文章(TL494开关集成电路原理及应用介绍)图采用TL494的400W直流12V转交流220V逆变器电路TL494的各脚功能及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。
最高输入电压不超过VCC+0.3V。
电动机可逆运行控制电路图Word 文档
为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
五、电动机的过载保护由热继电器FR完成。
电动窗帘电路图大全（八款交流直流自动电动窗帘电路原理图详解）

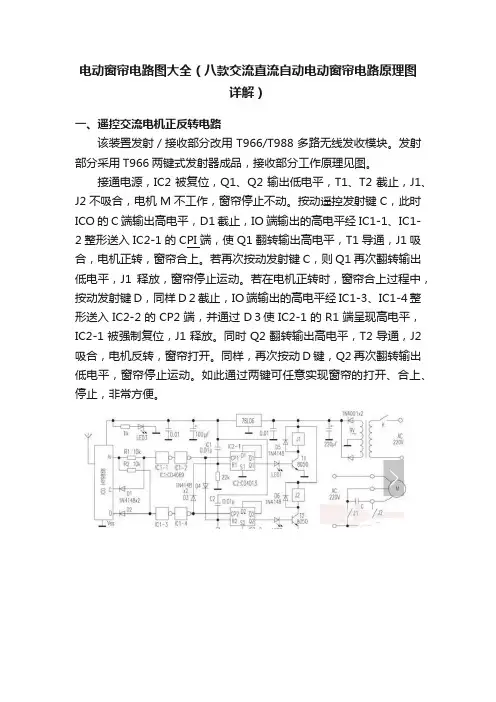

电动窗帘电路图大全（八款交流直流自动电动窗帘电路原理图详解）一、遥控交流电机正反转电路该装置发射／接收部分改用T966/T988多路无线发收模块。
发射部分采用T966两键式发射器成品，接收部分工作原理见图。
接通电源，IC2被复位，Q1、Q2输出低电平，T1、T2截止，J1、J2不吸合，电机M不工作，窗帘停止不动。
按动遥控发射键C，此时ICO的C端输出高电平，D1截止，IO端输出的高电平经IC1-1、IC1-2整形送入IC2-1的CPI端，使Q1翻转输出高电平，T1导通，J1吸合，电机正转，窗帘合上。
若再次按动发射键C，则Q1再次翻转输出低电平，J1释放，窗帘停止运动。
若在电机正转时，窗帘合上过程中，按动发射键D，同样D２截止，IO端输出的高电平经IC1-3、IC1-4整形送入IC2-2的CP2端，并通过D３使IC2-1的R1端呈现高电平，IC2-1被强制复位，J1释放。
同时Q2翻转输出高电平，T2导通，J2吸合，电机反转，窗帘打开。
同样，再次按动D键，Q2再次翻转输出低电平，窗帘停止运动。
如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。
二、遥控直流电机正反转电路工作原理电源变压器B、桥式整流堆和电容C1组成12V 直流电源。
继电器J1、J2 和行程开关K1、K2组成互锁电源极性切换电路。
当按下按钮QA时，220V 交流电接通，指示灯L点亮，由于C2 的存在，J1两端的电压不能突变，故J2 优先吸合，J2-1闭合，电路自保，J2-2 断开，电路5 锁，J2-3、J2-4 闭合，电机得电正转，窗帘开启。
窗帘完全开启后，行程开关K2 被拉线拉动而断开，J2 失电释放，J2-1断开，整个电路断电停i止工作。
窗帘完全开启后，再次按下QA 时，由于K2 断开，J2 不能吸合，J1吸合，J1-1闭合，电路自保，指示灯L点亮，J1一2断开，电路互锁，J1-3、J1-4 闭合，电机得电反转，窗帘闭合。
窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1-1断开，整个电路断电停止工作。
IR2101半桥驱动案例
IR2101半桥驱动案例案例背景：假设我们有一个电压为12V，电流为10A的直流电机，我们需要设计一套半桥驱动电路来控制电机的运动。
为了提高系统的性能和效率，我们选择使用IR2101作为驱动器。
方案设计：1.电源电压选择：由于电机电压为12V，我们可以使用一个12V电源来为半桥驱动电路供电。
在实际设计过程中，我们需要考虑电源的质量和稳定性，以确保半桥驱动器正常工作。
2.半桥电路设计：半桥电路是由N沟MOS管和P沟MOS管组成，其作用是控制电机的正反转。
在设计过程中，需要根据电机的工作电压和电流来选择合适的MOS 管。
3.IR2101参数选择：4.电路连接和布局：将电源、半桥电路和IR2101进行连接，进行布局时需要考虑信号传输的稳定性和抗干扰能力。
5.控制信号生成：案例实施：1.根据电机的工作电压和电流选择合适的MOS管。
假设我们选择N沟MOS管的额定电流为20A，满足电机电流为10A的需求。
2.根据IR2101的参数表选择合适的IR2101型号。
假设我们选择IR2101S，其工作电源电压范围为10V-20V，满足12V电源的需求。
3.根据电路连接和布局的要求，进行布线设计。
将电源、半桥电路和IR2101进行连接，保证信号的传输稳定性和抗干扰能力。
4.生成驱动信号。
控制信号由一个PWM信号和一个逻辑信号组成，可以使用微控制器来生成。
根据电机的工作速度和转向生成相应的控制信号。
5.连接电机并进行测试。
将电机连接到半桥驱动电路上，接入电源，通过控制信号来控制电机的运动。
进行测试，验证系统的性能和功能是否满足需求。
总结：通过这个案例，我们了解了IR2101半桥驱动器的应用，重点介绍了设计过程中的关键要点，包括电源电压选择、半桥电路设计、IR2101参数选择、电路连接和布局以及控制信号生成。
通过正确选择和设计，可以实现高效、稳定和可靠的半桥驱动系统。
12V电机速度PWM控制电路
12V电机速度PWM控制电路
描述
这是一个采用脉冲宽度调制（PWM）的电机转速控制电路。
PWM信号由555定时器产生。
笔记
有几种方法来控制电动机的速度。
您可以使用闭环或开环系统，或者基本变阻器来改变通过电机的电流。
使用运算放大器的反馈的闭环设计的一个例子是我的恒定电动机控制器电路。
在此电路中，开环控制被使用。
在开环系统中的速度变化相对于闭环系统是不精确的，但负载是恒定的情况下将足以提供良好的电动机速度控制。
这种电路使用电流脉冲的宽度来控制电机的速度。
这种技术被称为脉冲宽度调制（PWM），相对于恒定电流的控制方式更节能、更大的转矩。
该电路使用一个配置为非稳态脉冲发生器的555定时器集成电路，脉冲频率是由C3和R1设定，占空比由10kΩ可变电阻VR1控制。
输出脉冲由BD139功率晶体管放大，然后由它控制电机的转速。
转动方向是由双刀双掷开关控制，发光二极管D3和D4指示方向。
C4抑制电气噪声。
效率
PWM控制电路的脉冲占空比决定了转速。
在低速时，例如VR1旋转在10％的位置，开启和关闭的占空比约为1比9，见下面的波形：
一半的速度，例如VR1旋转在50％的位置，此时开启和关闭均占一个周期的1/2，占空比1比1，见下波形：
在高速转动时，例如VR1旋转在90％的位置，占空比约为9比1，见下面的波形：。
7种正反转控制线路图，双手奉上，不求别的，好不好你要说个话
7种正反转控制线路图，双手奉上，不求别的，好不好你要说个话1.按钮连锁的正反转控制线路线路如图所示，它采用了复合按钮，按钮互锁连接。
当电动机正做正向运行时，按下反转按钮SB3，首先是使接在正转控制线路中的SB3的常闭触点断开，于是，正转接触器KM1的线圈断电释放，触点全部复原，电动机断电但做惯性运行，紧接着SB3的常开触点闭合，使反转接触器KM2的线圈获电动作，电动机立即反转启动。
这既保证了正反转接触器KM1和KM2不会同时通电，又可不按停止按钮而直接按反转按钮进行反转启动。
同样，由反转运行转换成正转运行，也只需直接按正转按钮。
这种线路的优点是操作方便，缺点是如正转接触器主触点发生熔焊分断不开时，直接按反转按钮进行换向，会产生短路事故。
按钮互锁2.接触器连锁的正反转控制线路下图所示为接触器连锁正反转控制线路。
图中果用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2.由于接触器的主触点接线的相序不同，所以当两个接触器分别工作时，电动机的旋转方向相反线路要求接触器不能同时通电。
为此，在正转与反转控制线路中分别串联了KM2 和KM1的常闭触点，以保证KM1 和KM2不会同时通电。
接触器连锁正反转控制线路3.按钮、接触器复合连锁的正反转控制线路下图所示是按钮、接触器复合连锁的正反转控制线路，它集中了按钮连锁、接触器连锁的优点，即当正转时，不用按停止按钮即可反转，还可避免接触器主触点发生熔焊分断不开时，造成短路事故。
按钮、接触器复合连锁的正反转控制线路4，具有三重互锁保护的正反转控制线路通常正反转启动线路均采用双重互锁保护，即，按钮互锁，交流接触器常闭触点互锁。
本线路具有三重互锁保护，即:按钮互锁，交流接触器常团触点互锁，失电延时时间继电器街电延时闭合的常团触点互锁。
该线路互锁程度极高，具三有重互锁保护作用，如图所示。
正转启动时，按下正转启动按钮SB2,此时SB2常闭触点断开反转交流接触器KM2线圈回路，起到互锁保护作用，同时SB2常开触点闭合，交流接触器KMI失电延时时间络电器KT1线圈同时得电吸台。
分享一种简易的直流电机正反转限位电路
分享⼀种简易的直流电机正反转限位电路
早开始之前做电机控制的项⽬，需要改造电机内部限位电路，就把电机给拆开，看了电路后，发现，这个电路挺实⽤，使⽤的元器件较少。
今天没事翻开笔记本，翻到此处，看到⾃⼰画的电路，于是乎，就分享出来。
电路分为四个阶段，即正、正转限位、反转、反转限位。
⼀、正转
看上述电路，其中S1和S2是两限位开关（轻触开关），D1和D2普通⼆极管（1N4007），当接通电源后，电流流向如上图图中蓝⾊箭头⽅向，假设此时电机正转，由于常闭开关S1和S2闭合，把D1和D2短路，电流直接通过两开关流过，电机正转；
⼆、正转限位
当电机正转到限位处，碰到限位开关S1后，轻触开关S1由常闭断开，此时⼆极管D1阴极接在VCC，电流流不过⼆极管D1，此时电机停⽌；
三、反转
当电机电源反接后，电流流向如上图蓝⾊箭头，电流通过直流电机、S2、D1流向GND，形成闭合回路，电机反转，当电机反转后，S1从断开状态，恢复到常闭状态；
四、反转限位
当电机反转到，开关S2后，把S2常闭触点断开，此刻电流流不过D2，电机停⽌；
以上就是这个电机限位电路的⼀个循环。
电动机正反转控制电路
电动机正反转控制电路电动机正反转，看似只是一张简单的电路图，但其实里面包含了多种电工常用知识。
因此这张图常常当作电工入门教学之用，或者说，此图是许多电工的启蒙教材。
今日拿来与对电工感兴趣或刚入行的电工朋友分享。
发展到今天，很多机械实现了自动化，如数控车床等，都是使用PLC控制，但需要知道，PLC在编程过程中，程序员必须清楚其机械控制原理，才能在编程时通过控制电路通断来实现控制功能。
有机会我们会向大家分享控制电动机正反转的PLC控制程序，但在学习PLC之前，学习其机械原理是绝对必须的。
电动机正反转控制原理图中，涉及到的知识点有：1.电动机转动方向变换原因；2.电路保护装置；3.按钮和接触器的元件原理；4.自锁与互锁；5.机械互锁的用处。
电动机正反转电路图在这张图中，左侧是主回路，实际上就是给电动机提供了一个电源；右侧是控制回路，或者叫“二次回路”（控制回路属于二次回路），是通过利用按钮和接触器的特点对电路进行控制的。
为了方便对各方面知识的逐步理解，我们将电路图拆分，于是就有了下图▼电动机转动方向变换原因最左侧的电路图，与上面那张完整电路的主回路是相同的，右侧的a,b,c三张图我们会在之后讲解。
此处我们先来看主回路，从KM1和KM2可以看出，之所以电动机能够变换转动方向，是由于此处改变了电动机三相电的顺序。
即当KM1闭合时，电动机从左至右的三相为L1,L2,L3；当KM2闭合时，电动机从左至右的三相为L3,L2,L1。
下文中，均规定L1,L2,L3的顺序为正向。
电路保护装置严格意义上来讲，包括自锁和互锁，都有对电路的保护作用，此处只说保护元件。
从图1中可以更直观的看出，电路中有一个2P的熔断器FU2和一个3P的熔断器FU1以及一个热继电器FR，二者都为电路提供过载保护。
按钮和接触器的原理按钮和接触器是电气控制中用到最多的元件，在该图中更是主要角色。
按钮分为启动按钮和停止按钮，启动按钮在平时是断开状态，按下时闭合，松开后恢复，停止按钮正好相反。
电动机可逆运行控制电路原理及接线图解电动机
电动机可逆运行把握电路原理及接线图解- 电动机为了使电动机能够正转和反转，可接受两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，假犹如时吸合将造成电源的短路事故，为了防止这种事故，在电路中应实行牢靠的互锁，上图为接受按钮和接触器双重互锁的电动机正、反两方向运行的把握电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过帮助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起平安爱护作用1、接触器互锁：KM1线圈回路串入KM2的常闭帮助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的帮助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必需先使KM2断电释放，其帮助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中接受了把握按钮操作的正反传把握电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，假犹如时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
电机正反转控制原理电路图、电路分析和相关资料[电工进网作业证考试]
![电机正反转控制原理电路图、电路分析和相关资料[电工进网作业证考试]](https://img.taocdn.com/s3/m/100918d40242a8956bece457.png)
双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。
如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。
二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避..专业知识编辑整理....专业知识编辑整理..免了相间短路。
另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
（2）、工作原理分析：A 、正转控制：按下常闭触头先断开（对KM2实现联锁） 常开触头闭合 KM1线圈得电M 启动连续正转工作KM1主触头闭合KM1联锁触头断开（对KM2实现联锁）B 、反转控制：M 失电，停止正转 常闭触头断开 按下 常开触头闭合M 启动连续反转工作 主触头闭合联锁触头断开（对KM1实现联锁）C 、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M 失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
