光子晶体及运用
光子晶体的研究及其应用
光子晶体的研究及其应用光子晶体是指空间微结构周期性排列形成的光子带隙材料，这种材料具有特殊的光学性质。
光子带隙是指在一定频率范围内光子无法通过材料的性质，也即晶体对该频率的光波进行反射或吸收。
这种特殊性质让光子晶体成为一种重要的光学材料，在传感、通信、光学器件等领域具有广泛的应用前景。
一、光子晶体的发现光子晶体的研究起源于19世纪的布拉格散射现象。
20世纪80年代，在半导体技术的基础上，研究人员开始尝试制备光学晶体。
1992年，来自日本冈山大学的研究人员首次报道了用二氧化硅微球制备的三维光子晶体，引起了学术界的广泛关注。
此后，光子晶体研究迅速发展，不断涌现出各种新型材料和制备方法。
二、光子晶体的制备方法目前，光子晶体的制备方法主要包括自组装法、光刻法、原子层沉积法等多种方式。
其中，自组装法是其中最为常用的方法之一。
通过自组装技术，在介孔材料中添加有机分子和水，利用溶剂挥发和多种相互作用力的复合效应，可制备出具有周期性结构的光子晶体。
三、光子晶体的应用光子晶体的应用非常广泛，包括传感、通信、光学器件等多个领域。
1. 传感：光子晶体在传感领域的应用主要体现在生化传感和环境监测。
利用气敏材料、生物分子等将较小的变化转化为对光子晶体的微观结构和大小的影响，从而实现对较小物理量的测量和监测。
例如，利用光子晶体制备的生物芯片可实现对一系列生物分子的灵敏检测，具有在诊断和治疗等方面的广泛应用前景。
2. 通信：在通信领域，光子晶体可以作为光学滤波器来实现光信号的选择和放大，并可用于光纤通信系统、微波光子学等多种场合。
例如，利用光子晶体制备的微腔可实现高质量光学微腔，可在通信系统中用于调制、开关、振荡等多种操作。
3. 光学器件：最新的研究表明，在光学器件中，光子晶体可被应用于光电子集成领域，使光电器件变得更加紧凑和高效。
例如，利用纳米级光子晶体制备的激光器，可实现更高的输出功率和较低的阈值电流。
据估计，这些性能优良的光学器件未来可能取代现有的微电子器件，成为下一代高速处理和信息传输系统的核心。

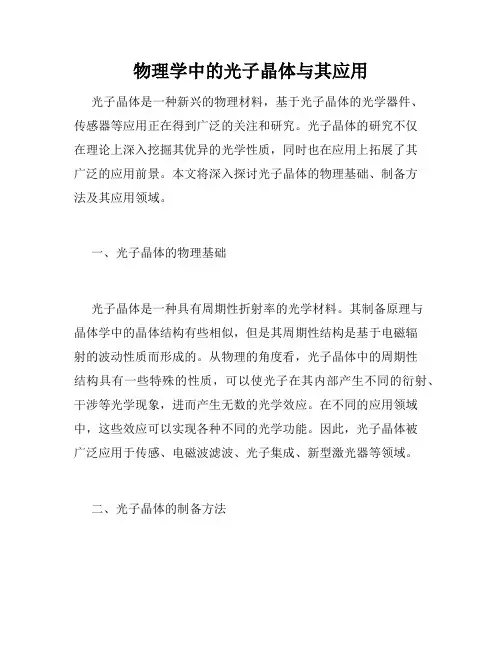

物理学中的光子晶体与其应用
物理学中的光子晶体与其应用光子晶体是一种新兴的物理材料，基于光子晶体的光学器件、传感器等应用正在得到广泛的关注和研究。
光子晶体的研究不仅在理论上深入挖掘其优异的光学性质，同时也在应用上拓展了其广泛的应用前景。
本文将深入探讨光子晶体的物理基础、制备方法及其应用领域。
一、光子晶体的物理基础光子晶体是一种具有周期性折射率的光学材料。
其制备原理与晶体学中的晶体结构有些相似，但是其周期性结构是基于电磁辐射的波动性质而形成的。
从物理的角度看，光子晶体中的周期性结构具有一些特殊的性质，可以使光子在其内部产生不同的衍射、干涉等光学现象，进而产生无数的光学效应。
在不同的应用领域中，这些效应可以实现各种不同的光学功能。
因此，光子晶体被广泛应用于传感、电磁波滤波、光子集成、新型激光器等领域。
二、光子晶体的制备方法目前，光子晶体的制备方法主要有两种：自组装法和光子晶体结构的向模板转移。
其中，自组装法是将具有亲水性和亲油性的材料按照一定的规律自组装成光子晶体的结构，该方法制备成本较低，但是其制备的光子晶体周期性结构的完整性和品质较难保证；而向模板转移就是将光子晶体准确地制备在含有特定形状或尺寸孔的硅模板中，它可以制备出较为完美的光子晶体结构，但是其制备成本较高。
另外，近年来还有一些新的制备方法不断涌现，如膜堆积法、简单复制法和自然现象中的光子晶体等，在某些特定应用中有其优势。
三、光子晶体在传感领域中的应用在传感领域中，光子晶体可以根据不同的应用场景设计制作不同类型的传感器。
以光子晶体传感器为例，其工作原理通过内部光波的传播，当光子到达空气、液体或固体等介质时产生衍射，进而改变光子晶体的光子带隙结构。
在特定的波长范围内，这一变化会产生明显的光学信号，进而可以对介质物质的某些属性（如浓度、折射率、温度等）进行检测和监测。
光子晶体传感技术具有灵敏度高、适应性强、抗干扰性能好等特点。
目前，光子晶体传感器已广泛应用于环境监测、生物医学检测、制药、食品安全等领域。
光子晶体及其在激光电磁学中的应用
光子晶体及其在激光电磁学中的应用光子晶体是一种具有周期性结构的材料，其晶格常数比可见光波长要小得多，所以具有对光的完美控制特性，其光学性质优于普通的材料。
因此，光子晶体在激光电磁学中有着广泛的应用。
一、光子晶体的构造及其特性光子晶体是一种由周期性结构单元构成的材料，其周期性结构单元必须满足材料中的光子能够在其中传播的条件，也就是说，其周期应该与波长相当。
光子晶体可以用于在某些特定波段和极化状态下完美地反射和透射光线，其光学特性与普通材料不同。
光子晶体的物理特性随着结构和材料的变化而发生变化。
通过调整其内部的构造和成分，可以实现对光场的高度定制，可以控制光的传播方向、速度、损耗等性质。
光子晶体还具有非线性光学性质，可以产生与普通材料不同的非线性光学效应。
二、光子晶体在激光电磁学中的应用光子晶体是一种典型的光学材料，其在激光电磁学中有着很多的应用。
1. 光子晶体光纤光子晶体光纤是一种由光子晶体材料制成的光纤，受到物理尺寸和波长限制的传统光纤无法彻底解决多模干扰问题，导致光纤通信中的数据传输质量下降。
与传统光纤相比，光子晶体光纤的中心井宽和周期性结构单元的数量可以调整，改变传播模式，可实现单模传输，光传输带宽更大，并且混合模式可以避免在传输中的失真。
因此，光子晶体光纤可以用于长距离通讯、高速通讯、卫星通讯等领域。
2. 光子晶体激光器光子晶体激光器是一种基于光子晶体材料制成的激光器，可以用于光通信、光信息存储等领域。
光子晶体激光器利用光子晶体中的光子能带结构，实现了高效的光增强效应，它的光学特性比传统的激光器具有更好的稳定性和更高的高功率输出。
光子晶体激光器也可以实现波长调制，可以在大范围内实现波长调整，具有优良的单模性、高精度和低成本等优点。
这种波长可调激光器可以用于激光雷达、气体探测、医学诊断等领域。
3. 光子晶体光学振荡器光子晶体光学振荡器是一种基于光子晶体材料制成的光学器件，有着极高的透过率和较低的损耗率。
光子晶体的制备及其在光学中的应用
光子晶体的制备及其在光学中的应用光子晶体又叫做光子带隙材料，是指具有光学带隙的人工纳米结构材料。
光子晶体在光学、电子、能源、材料科学等领域中都有广泛应用。
本文将对光子晶体的制备和在光学中的应用进行简单介绍。
一、光子晶体的制备光子晶体的制备方法主要有溶胶-凝胶等离子体共振等离子体化学气相沉积、自组装、电子束和离子束雕刻、原子层沉积等多种方法。
其中最常用的是自组装法。
自组装法是指通过静电作用、疏水亲和性、亲疏水等分子间相互作用，自发地形成有序的纳米结构的复合材料。
这种自组装制备光子晶体的方法比传统方法更简单，能够大规模制备，具有可重复性好等特点。
二、光子晶体在光学中的应用1. 光学滤波器光子晶体具有光学带隙的特点，因此可以通过调整光子晶体的结构，实现光的选择性反射、透射和折射。
这种特性被广泛应用于光学滤波器中。
光学滤波器可以选择性地过滤掉某些波长，用于光学信号处理、光通信等领域。
2. 光学传感器光子晶体在光学传感器领域中也有很好的应用。
当光学传感器需要对某一特定波长的光信号进行检测时，可以利用光子晶体的光学带隙来实现选择性光信号反射或透过。
通过检测反射或透射的光功率变化，可以实现对物理量的测量。
3. 光子晶体光纤利用光子晶体的带隙性质，可以实现光的纵向传输。
通过制作光子晶体光纤，可以实现光功率在波长范围内的选择性传输。
这种光子晶体光纤具有优异的光学性能，可以用于高速光通信、激光器输出耦合和光学信号处理等领域。
4. 光子晶体光阻光子晶体光阻是一种新型的光电材料，川合成光子晶体的方法与普通光阻有很大的差别。
使用这种光子晶体光阻制作光学器件时，可以通过变化光子晶体的结构和纳米粒子的形状来调节相关器件的光学性能。
由于光子晶体光阻的光学特性可编程性较高，因此在光通信、可穿戴电子等领域中有良好的应用前景。
结语光子晶体具有非常广泛的应用前景，在光学、电子、材料科学等领域都得到了广泛的应用。
本文简单介绍了光子晶体的制备方法和在光学中的应用，并说明了这种材料的重要性。

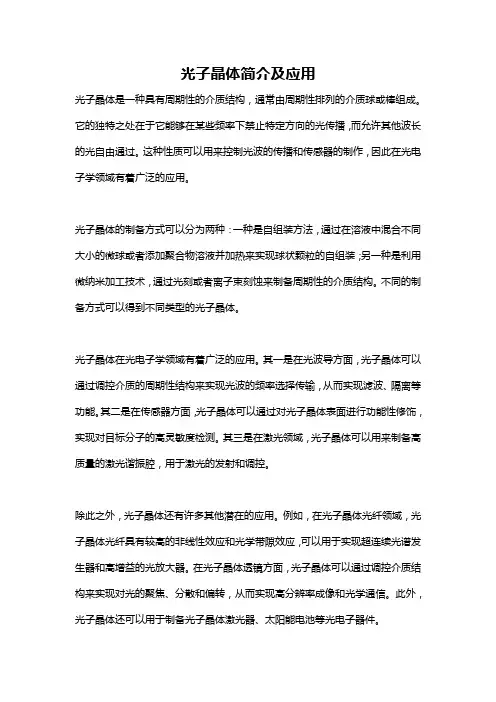

光子晶体简介及应用
光子晶体简介及应用
光子晶体是一种具有周期性的介质结构，通常由周期性排列的介质球或棒组成。
它的独特之处在于它能够在某些频率下禁止特定方向的光传播，而允许其他波长的光自由通过。
这种性质可以用来控制光波的传播和传感器的制作，因此在光电子学领域有着广泛的应用。
光子晶体的制备方式可以分为两种：一种是自组装方法，通过在溶液中混合不同大小的微球或者添加聚合物溶液并加热来实现球状颗粒的自组装；另一种是利用微纳米加工技术，通过光刻或者离子束刻蚀来制备周期性的介质结构。
不同的制备方式可以得到不同类型的光子晶体。
光子晶体在光电子学领域有着广泛的应用。
其一是在光波导方面，光子晶体可以通过调控介质的周期性结构来实现光波的频率选择传输，从而实现滤波、隔离等功能。
其二是在传感器方面，光子晶体可以通过对光子晶体表面进行功能性修饰，实现对目标分子的高灵敏度检测。
其三是在激光领域，光子晶体可以用来制备高质量的激光谐振腔，用于激光的发射和调控。
除此之外，光子晶体还有许多其他潜在的应用。
例如，在光子晶体光纤领域，光子晶体光纤具有较高的非线性效应和光学带隙效应，可以用于实现超连续光谱发生器和高增益的光放大器。
在光子晶体透镜方面，光子晶体可以通过调控介质结构来实现对光的聚焦、分散和偏转，从而实现高分辨率成像和光学通信。
此外，光子晶体还可以用于制备光子晶体激光器、太阳能电池等光电子器件。
总之，光子晶体作为一种新型的光子材料，具有许多优良的光学性能和潜在的应用价值。
随着制备技术的不断进步和对其光学性能的深入研究，相信光子晶体将会在光电子学领域大展拳脚，为人类带来更多的光电子器件和应用。
光子晶体和光学器件的开发和应用
光子晶体和光学器件的开发和应用光子晶体指具有周期性介电常数结构的人工材料，是光学界的研究热点之一。
由于其具有特殊的光学性质，光子晶体在光学器件领域中具有广泛的应用前景。
本文将重点介绍光子晶体及其在光学器件中的应用。
一、光子晶体1. 发展历程电子结构中的布拉格衍射理论和晶体学的布拉格法之间存在相似性。
上世纪90年代初，Yablonovitch和John两位科学家独立地提出了将布拉格衍射理论应用于光学领域的想法，提出了光子晶体的概念。
光子晶体结构可以用正交晶格、六方晶格和非对称晶格等不同的结构来描述。
2. 基本特性光子晶体的制备及其生长是光学器件的核心问题。
光子晶体一般具有三个方向，分别为x、y、z方向。
在x、y方向上，光子晶体是均匀的，而在z方向上则具有周期性的介电常数。
因此，光子晶体对入射光的波长、入射角度和偏振状态都有很好的选择性。
光子晶体的周期性结构会在轴向上限制电磁波的运动，使之只能以某些特定波矢、即Brillouin Zone中的波矢传播。
光子晶体中的光子被限制在这些波矢中，形成了能带结构。
与普通的材料不同，光子晶体的能带结构不仅决定了光子晶体对入射光的反射和衍射，还对光子晶体内部光子的传播和发光特性产生影响。
3. 制备技术目前制备光子晶体的技术主要采用两种方法：光刻技术和自组装技术。
自组装是制备光子晶体的一种新方法，采用化学材料。
自组装方法的优点是可以根据需要进行改变，可以制备更大面积的材料并提高制备效率。
二、光学器件1. 光学波导器件光子晶体波导器件利用光子晶体内部的周期性介电常数分布，在波导结构中创造出光子进出波导和光子传播的特有通道，从而实现了各种高质量的光学功能。
光子晶体波导器件可以用于广泛的光学领域，如微纳光子学、信息处理和传输以及光通信系统等。
在高速光通信系统中，光子晶体波导器件具有高速速度和低损耗的优点，可以达到更高的传输带宽。
2. 光学滤波器件光学滤波器件是对特定波长范围内的光强度进行增强或减弱的光学器件。
光子晶体原理及应用
光子晶体原理及应用光子晶体是一种具有周期性分布的介质结构，其周期与光的波长相当，并且通过光子晶体的介质结构可以控制光的传播和与物质的相互作用。
光子晶体的原理是通过改变晶体的周期性结构来改变入射光波的传播特性，从而实现对光的控制。
光子晶体的制备方法有很多种，常见的包括自组装法、光阻法、多光束干涉法等。
其中最常用的方法就是利用自组装原理，通过改变介质的化学成分和控制成核条件，使得光子晶体在一些特定的波长范围内具有周期性结构。
光子晶体的应用十分广泛，下面就几个典型的应用领域进行介绍。
1.光子晶体光纤光子晶体光纤是通过将光子晶体材料制备成光纤的结构，并利用光子晶体的禁带特性来实现对光波的传播控制。
与传统光纤相比，光子晶体光纤具有更小的损耗和更宽的通信带宽，可以大大提高信息传输的能力。
光子晶体光纤已经广泛应用于通信、传感和激光器等领域。
2.光子晶体传感器光子晶体的禁带结构对入射光波的敏感性很高，可以通过改变光子晶体结构或调节入射光波的频率来实现对光波的敏感探测。
光子晶体传感器可以用于气体、液体、化学品等环境的探测。
例如，在环境监测中，可以利用光子晶体传感器来监测大气中的有害气体浓度，实现对环境的实时监测。
3.光子晶体光子集成电路光子晶体材料可以通过微细加工技术制备成光子集成电路的结构，将不同功能的光子晶体结构集成在一个芯片上，实现对光波的控制和处理。
光子晶体光子集成电路具有体积小、功耗低和传输速率高等优点，可以应用于光通信、光计算和光存储等领域。
4.光子晶体激光器光子晶体结构可以用来实现激光器的工作原理，通过调节光子晶体的结构参数和控制激发条件，可以实现对激光的频率、相干性和发射方向的控制。
光子晶体激光器具有窄线宽、高亮度和高稳定性等特点，可以应用于激光雷达、光学通信和光学显微镜等领域。
综上所述，光子晶体作为一种新型的功能材料，在光学领域有广泛的应用前景。
通过对光子晶体的制备和调控，可以实现对光的控制和处理，使得光子晶体具有非常丰富的应用潜力。
光子晶体及其应用
光子晶体及其应用光子晶体是一种具有周期性结构的光学材料，由于其特殊的光学性质和结构，被广泛应用在光学器件、生物医学、光通讯等领域。
本文将介绍光子晶体的基本概念、结构特点及其在不同领域的应用。
一、光子晶体的基本概念光子晶体是一种具有周期性结构的材料，在这个材料中，电子波照到晶体上会被电子所反射。
同样的道理，光子晶体中的光波照到晶体中也会发生反射。
由于光子晶体中的周期性结构，其对光的反射和透射具有非常特殊的光学性质，可以用来控制光的传播和强度分布。
二、光子晶体的结构特点光子晶体的结构可以分为一维、二维和三维结构。
其中，三维结构的光子晶体最为复杂和多样化，其结构可以类比于晶体的结构，具有完美的晶体周期性。
二维光子晶体是由两层周期性平面构成的，一维光子晶体是由一个周期性结构构成的。
除了结构上的区别，光子晶体还具有以下特点：1、色散关系特殊。
光子晶体中的色散关系与普通媒质不同，有时会呈现出反常色散现象。
2、布拉格反射。
在光子晶体中，光波照射到晶体上会发生布拉格反射现象，即光受到反射的角度与入射角度相等，反射后的光波会受到相位差。
3、光波导。
在光子晶体中，由于其介质介电常数的周期性变化，可以形成光子带隙，从而达到光波导的目的。
三、光子晶体的应用1、光学器件。
光子晶体具有良好的光学性质，可以用来制造滤光器、反射镜、光纤等光学器件。
2、生物医学。
光子晶体可以用于生物医学，如制作一些新型传感器、生物分子的检测等。
3、光通讯。
光子晶体光纤可以提高光通讯的传输速度和质量，有效地消除光波导结构中存在的散射问题。
4、太阳能电池。
光子晶体可以制造太阳能电池，利用传统的硅基太阳能电池反射的光线转化为光子波导，达到吸收更多的光线能量的效果。
5、光学计算。
光子晶体可以用来制造光学计算器，这种计算器以光子晶体为介质，将光传递过程中的衍射、干涉等光学效应应用于计算。
光子晶体作为一种新型的光学材料，具有良好的光学性质和应用前景。
随着科技的不断发展，光子晶体在各个领域的应用前景也将越来越广泛。
光子晶体的研究与应用
光子晶体的研究与应用光子晶体是一种微结构材料，具有类似于晶体的周期性结构，但是不是由原子或者分子组成，而是由光子晶胶体颗粒组成。
光子晶体在光子学、化学、物理、材料科学等领域得到了广泛的应用，例如，在能源、传感、信息处理、生物医学等领域都有着很好的应用前景。
一. 光子晶体的制备实验中通常采用的制备光子晶体的方法有：自组装法、电沉积法、光刻法等。
1.自组装法这种方法通常使用胶体晶球作为模板，通过溶液挥发或者热处理等方式使其形成光子晶体。
其中最常见的是球形非晶胶体晶球模板的法。
这种方法不仅能够制备不同大小、形状的光子晶体，而且可以使得光子晶体具有良好的结构、周期性和层次性。
2.电沉积法这种方法是利用高温与化学反应的原理，将规定形状的金属纳米颗粒水化合物电解沉积在电极上，从而构造出光子晶体。
这种方法制备的光子晶体不仅结构完整，而且具有良好的光谱性能和多样化的形态。
3.光刻法这种方法主要是在硅素晶体的表面上使用类似于摄影的技术，在可见光和紫外线的照射下使得硅片发生化学反应形成光子晶体。
最主要的优点是可以制备出复杂的几何形态的光子晶体，并且可以通过改变所使用的物质以及优化制备工艺来得到更好的特性。
二. 光子晶体的应用在一些领域中，光子晶体的应用已经具有了丰富多彩的形式。
下面将从绿色能源、传感、光变材料及生物医学四个方面来分述。
1.绿色能源光子晶体有着一些特殊的物理性质，例如光子晶胶体颗粒之间的纳米光学场相互作用可以引起光学透射波长的变化。
光子晶体通过其光电性质协同作用，开发了太阳能电池、能谱光源等领域。
例如，人们可以通过制备某些特定的光子晶体，使得其在光谱范围内具有较好的反光特性，可以提高太阳能转换并使其效率更高。
2.传感光子晶体在光学传感器上应用的研究日益深入。
光子晶体材料运用其光学特性提高传感器的灵敏度和响应速度，实现了对多种物质、直线运动方向等多因素的探测。
例如，对于细胞的定位、动力学探测以及化学性质的判断，可以通过制备出相应的质感光子晶体来完成，从而获得更加精准的信息和控制。
光子晶体的性质与应用
光子晶体的性质与应用光子晶体是一类具有周期性结构的光学材料，通常由两种或多种材料组成，这些材料呈现出了周期性的光学参数。
光子晶体的周期性结构，使得它具有一些特殊的性质与应用。
一、光子晶体的性质1.1 光子带隙光子晶体具有光子带隙，光子带隙是光子能量不允许通过的区域，类似于晶体中的禁带。
具有这个性质，所以光子晶体对特定波长的光线呈现反射或吸收现象，也因此具有良好的光学过滤和反射效果。
1.2 负折射率光子晶体不同于一般材料，它可以具有负的折射率。
这种特殊性质也被称为“光学超介质”，提供了制造一些控制光波行为的新途径。
在模拟全息成像、隐形光学、纳米光学器件等多个领域都有具体应用。
1.3 自显影光子晶体具有自显影的特性，即在光照射下，光子晶体能够通过光聚合发生构型变化。
这个特性可以用于制造微观光学器件、光子晶体电路、以及光学计算。
二、光子晶体的应用2.1 光子晶体光伏材料光子晶体通过调整材料的性质和结构，可以做成高效光伏材料，光子晶体太阳能电池在提高转换效率的同时，还能降低重量、厚度、成本等因素。
2.2 光子晶体传感器光子晶体还可以通过外部的物理、化学、生物因素等引起材料结构的改变，使光学特性发生改变，因而光子晶体成为非常有用的传感器材料。
例如，光子晶体传感器可以用于检测空气中的气体浓度、湿度、温度等，并且具有快速的反应速度和高灵敏度。
2.3 光子晶体光学器件光子晶体还可以作为光学器件的制造和控制材料。
它被广泛应用于制造滤波器、反射镜、透镜、波导等光学元件。
光子晶体的微小结构和周期性使得可以制造具有可控波长的微分光学元件，具有定制化和精密化的优势。
2.4 光子晶体纳米粒子光子晶体纳米粒子的结构变化对于它们的光学性质也有很大的影响。
例如，光子晶体纳米粒子可以通过改变内部的结构，来切换不同的发光波长，其在生物成像和检测、量子信息等领域都有广泛的应用前景。
在实际应用中，光子晶体材料的制备技术得到了快速发展。
也有很多的研究机构和公司开始将光子晶体技术过程转化为生产中的应用。
光子晶体光学器件的研究及应用
光子晶体光学器件的研究及应用引言光子晶体是一种具有周期性介电函数的材料，其能带结构可以使特定频率的光子在其中被禁止传播或形成不同的色散曲线，这使得光子晶体在光学器件领域的研究引起了广泛的关注。
光子晶体光学器件具有较高的调制效率、高速、大带宽、低耗等优点，被广泛用于光学通信、光子计算、成像以及传感等方面。
一、光子晶体的基本原理光子晶体是由两种介电常数不同的材料交替排列形成的开环结构，其具有周期性的介电函数，可以类比电晶体的晶格结构。
对于某些频率的光子，在晶体的周期结构中会发生能带禁带，被禁止在其中传播，这被称为光子禁带。
光子禁带和晶体中电子禁带的形成机理类似，只不过光子在介质中的传播速度较慢，且具有波导效应。
二、光子晶体光学器件的研究光子晶体的特殊结构使得它在光学器件领域具有广泛的应用前景，如滤波器、光开关、波导器、传感器以及激光器等。
以下介绍几种常见的光子晶体光学器件及其研究进展。
1. 光子晶体滤波器光子晶体滤波器利用光子晶体禁带结构，实现对指定波段光的滤波。
它可以是入射光与禁带相同的中投滤波器，也可以是入射光与禁带不同的边缘滤波器。
目前，光子晶体滤波器在光通信、光纤传感等领域得到了广泛应用。
研究中主要涉及滤波性能的提高、温度、光强等对滤波器性能的影响，以及在光子集成芯片等方面的应用。
2. 光子晶体波导器光子晶体波导器是将光子禁带结构应用于波导中，通过让光只沿着一个维度传播，避免了信号的扩散和漏光现象。
通过控制波导中的禁带结构，可以实现波导中的光的传输、调制以及分复用等功能。
目前研究中主要涉及波导性能的优化，如损耗的减小以及波导的调制性能的提高。
3. 光子晶体光开关光子晶体光开关是利用外界场调控光子禁带结构，实现对光的开关控制。
它通过改变光子禁带结构，使光能够进入或者退出禁带，从而实现对光的开关控制。
目前研究中主要涉及开关速度的提高、功率损耗的降低，以及光开关在光通信和光计算等方面的应用。
三、光子晶体光学器件的应用光子晶体光学器件在光学通信、光子计算、成像以及传感等领域得到了广泛的应用。
光子晶体的理论和应用
光子晶体的理论和应用光子晶体是一种具有特殊光学性质的材料，由周期性的介电常数分布组成。
光子晶体中，光的传播受到晶格周期的限制，并在特定波长范围内出现光子带隙现象，这使得光子晶体可应用于光在微纳尺度下的控制及制备等领域。
本文将从理论到应用，介绍光子晶体的相关知识。
1. 光子晶体的理论1.1 光子晶体的基本概念光子晶体是一种拥有周期性介电常数的材料，其周期在光学波长尺度上，从而影响光在其中的传播。
晶格中介电常数的周期性分布使得光的传播在一些波长范围内会受到限制，出现光子带隙。
光电子带隙类似于半导体中晶格对电子的束缚，可以使某一波长范围内的光被阻挡，而另一波长范围内的光可以自由传播。
1.2 光子晶体的制备现代物理学和化学技术提供了多种方法来制备光子晶体。
多数研究方法基于对不同材料特性的控制，以调制介电常数分布和晶格周期，从而实现光子带隙的调控。
传统的制备方式是通过化学合成或自组装技术，构建三维稳定结构，例如球型胶体、聚合物、液晶等。
相较于传统材料，它们的量子大小相当于光波长，所以可以跨越宏观和纳米尺度制备高度有序组装体；通过结构表征和光谱特征分析，可以准确制备光子晶体结构，并产生明显的光子带隙。
另一种制备方法是在硅基材料中构建光子晶体结构。
芯片上的光子晶体主要基于半导体工艺和表面微加工技术，如电子束曝光、离子束刻蚀等。
这种方式相对传统制备方式更加精确，但相应的成本也更高。
2. 光子晶体的应用由于特殊的光学性质，光子晶体在光学器件的制备、微流控和生物传感等领域拥有广泛的应用。
2.1 光子晶体光纤光子晶体光纤在实际应用中的应用领域正在不断扩展，其中一个重要的应用是高增益光放大器。
光子晶体光纤可以为光的传播提供较大的带隙，从而增强光的共振效应，提高光传输速率和端口数量。
与传统单模光纤相比，光子晶体光纤具有更宽的无损传输带宽和更低的传播损耗。
此外，光子晶体光纤还可以用于多模干涉、激光振荡、模式锁定、布拉格光栅制造等方面，具有极强的应用潜力。
光子晶体的原理与应用
光子晶体的原理与应用光子晶体是一种具有周期性折射率分布的材料，在数学上可以用周期函数表示。
光子晶体中的光子就像晶体中的电子一样，遇到其周期性结构就会发生布拉格反射。
光子晶体的折射率调制，通过精密设计达到光子禁带、光学谐振腔（微悬挂的光谱学镜头）的效果，因此具有广泛的应用前景。
在光子禁带领域，光子晶体表现出优越的性能，能够完全阻挡某一波长的光，在一定的带宽内形成透明的光子禁带。
这种特殊的光学效应可以应用于光隔离器（光通信和光存储）、光学滤波器、全反射、传感器等领域。
在获得光子禁带的过程中，再依靠材料的特性，产生折射率调制，进而引出“自由度控制”，在材料内成功实现一些信号传输和调节。
另一个应用是光学微谐振腔（微空间谐振器，一种小尺寸、高品质因子的灵敏光学传感器）。
在微机电系统等微纳技术领域中，由于轻盈、便于制造、高过滤功率等优势以及低的检测限度，并被应用于激光频率的稳定，单粒子检测等方面。
另外，光子晶体的特殊性能，在表面等比其它材料要好得多，这也为研究表面物理和生物学提供了一个新工具。
胶原蛋白、DNA、纳米粒子等生物大分子都可以选用光子晶体进行表征检测，而西基托附着的格子结构中（由人工控制）的动态氧化还原反应，被应用于分布式传感、分子分析等场合中。
最后要说的是，光子晶体在应用中并不是一种独立的机理，向其添加不同控制，能够获得符合各式各样的应用需求及框架，比如磁流体、吸附材料、晶团模型等精妙机制，这些都可以被视为对光子晶体基础科学的延伸和进一步探索。
在如今科技飞速迅猛的时代中，光子晶体及其它新型材料的出现，为我们开辟了更广阔、有趣、完善的视野，也为我们提供了更多解决问题、改变世界的可能性。
光子晶体材料及其应用
光子晶体材料及其应用光子晶体材料是指由具有规则的透明材料排列而成的具有光子晶格效应的人工材料。
该材料的结构类似于自然中的晶体，但其单位结构尺寸比普通晶体小得多，通常在纳米级别范围内。
光子晶体材料具有独特的光学性质，被广泛应用于化学、物理、生物等领域。
光子晶体材料的制备分为两种方法：成核生长法和自组装法。
其中自组装法是一种较为简便的方法，利用表面活性剂的性质将光子晶体材料的微粒组织排列起来，制成具有光子晶体结构的材料。
这种方法的优点是生产效率高，且制备的光子晶体材料具有较高的稳定性和均匀性。
光子晶体材料的特殊结构使其具有一定的光电性质，例如在不同的入射角度、波长或极化状态下，光子晶体材料的光学性质会发生变化。
这种特性使得光子晶体材料可被应用于光纤通信、信息存储、太阳能电池等领域。
光子晶体材料在化学领域中被广泛应用，例如作为化学传感器，可通过材料中的某些化学基团响应外加化学物质而产生光学信号，从而实现对环境中的特定化学物质的检测。
此外，光子晶体材料还可被用作新型的分离材料，用于生物分子的富集和分离。
在物理学领域，光子晶体材料的应用主要涉及到光学芯片、激光等方面。
由于光子晶体材料的光学性质随角度的改变而变化，所以可以通过对材料的构造进行设计和调控，实现对光学信息传输的控制。
在生物医学方面，光子晶体材料已被证实具有较高的生物相容性，可以被用于生物成像、检测以及光动力治疗等领域。
此外，光子晶体材料还可被用作实现药物的缓释和定向输送。
虽然光子晶体材料具有诸多优点，但其制备过程仍然面临一些挑战，例如制备成本较高、制备过程难控制等问题。
因此，更加精确的制备方法和更加合理的应用方向仍然需要进一步研究和探索。
总之，光子晶体材料作为一种新型的材料，具有诸多独特的光学性质和应用前景。
在不断的科研探索中，相信光子晶体材料将会被广泛应用于众多领域，为推动科技进步和创新发挥重要的作用。
光子晶体技术的进展与应用
光子晶体技术的进展与应用科技的发展永远都是一步步地向前推进，而光子晶体技术也是其中的一种重要的技术手段。
这种技术的广泛应用已经改变了人们的生活和工作方式，并在许多领域取得了突破性的进展。
本文将探讨光子晶体技术的进展和应用。
一、光子晶体技术的原理光子晶体是一个具有周期性折射率的结构，它能够限制和控制光的行为。
光子晶体在物理学和光学领域中已经得到广泛的应用。
这种具有周期性结构的材料可以产生光的布拉格散射，这种散射能够在光子带隙处强化；同时，光子晶体还可以产生多种光学现象，如干涉、透射、折射等等。
因此，光子晶体得到了人们的广泛关注和研究。
二、光子晶体技术的应用1. 光子晶体在光通信领域的应用光子晶体的优秀光学性能使得它在光通信领域中得到了广泛的应用。
在通信领域，光子晶体可以用作滤波器、耦合器、反射器等组件。
同时，光子晶体还可以用来提高光学器件的性能、降低光损耗和提高通信带宽等。
因此，光子晶体的应用将会在光通信领域产生革命性的变化。
2. 光子晶体在生物医学领域的应用光子晶体可调谐滤波器和传感器的特性使其在生物医学领域中得到了广泛的应用。
它可以用来测量细胞、组织和器官等的光学性质，以便更好地了解这些物质的特性。
此外，光子晶体还可以用作生物标记物的检测和分析。
这些应用对于生物医学研究和医学诊断有重要的意义。
3. 光子晶体在环境检测领域的应用光子晶体的多种光学性质使其在环境检测领域中成为了一个重要的工具。
光子晶体可以敏感地反应环境的化学、物理和生物变化，例如温度、湿度、PH值、体积等。
这些测量可以用来监测环境污染、气候变化和天然灾害等，以控制和保护我们的环境。
4. 光子晶体在能源领域的应用光子晶体在太阳能电池、LED等能源应用领域中有着广泛的应用。
通过调节光子晶体材料的结构，可以控制能源材料中光的散射和吸收，从而提高能源的转化效率和功能。
此外，光子晶体还可以用作高效的光电器件，包括太阳能器件和LED。
三、光子晶体技术的发展前景光子晶体技术的应用范围越来越广泛，未来光子晶体技术也将会在各个领域取得更大的进展。
光子晶体及其应用ppt课件
– 更大的带宽 • 电子系统：105 Hz • 光纤系统: 1015 Hz
• 无光子-光子相互作用 • 更小的能量损耗
ppt课件.
4
能
全光通讯
否
二十一世纪： internet era
控 制
全光器件
光
子
光纤
的
流
动
电子器件
ppt课件.
？5
一 、光子晶体简介
• 光子晶体（photonic crystal） 是一种介电常数随空间周期性变化的新型光学
微结构材料，其最根本的特征是具有光子禁带。
ppt课件.
6
•What is photonic crystal?
周期排列的人工微结构材料
ppt课件.
7
光子晶体图示
构成材料:
半导体、绝缘体、金属材料等
单元尺寸:
毫米、微米、ppt亚课件微. 米
8
《科学》1998 Best bets 衰老、对付生化武器、光子晶体、
翅膀鳞粉具有光子晶体结构的蝴蝶
在生物界中，也不乏光子晶体的踪 影。以花间飞舞的蝴蝶为例，其翅 膀上的斑斓色彩，其实是鳞粉上排 列整p齐pt课的件.次微米结构，选择性反射 25 日光的结果.
green
blue brown
yellow
ppt课件.
26
2003年ANDREW R. PARKER等 发现一种澳洲昆士兰的东北部 森林的甲虫（Pachyrhynchus argus），它的外壳分布有和蛋 白石一样的光子晶体结构类似 物，其具有从任何方向都可见 的金属色泽。
ppt课件.
27
这种栖息于大陆棚上﹐有着刺 毛的低等海生无脊椎动物`海毛虫 (sea mouse)`具有引人瞩目的虹彩。 此种海毛虫的刺毛是由为数众多之 六角圆柱体层层叠积形成的结晶状 构造物,其具有与光子晶体光纤 (photonic crystal fiber)--一样的物 理属性。这种刺毛亦能捕捉光线且 仅反射某些波长的色光﹐而发出鲜 明色彩
光子晶体的原理及应用
光子晶体的原理及应用概述光子晶体是一种具有周期性结构的材料，可以对光进行控制和操纵。
它类似于电子晶体，但是光子晶体的周期性结构大小与光的波长相当，因此它对光的传播和散射具有特殊的影响。
本文将介绍光子晶体的原理以及它在光电子学等领域的应用。
光子晶体的原理光子晶体的原理基于光的干涉和衍射现象。
它由周期性变化的折射率组成，这种周期性结构可以通过控制材料的特殊制备过程来实现。
光子晶体的周期性结构可以用来控制光的传播和流向，以及光的波长选择性。
它的原理有以下几个关键要点：•布拉格散射：光子晶体的周期性结构与光波的波长相当，因此光波在晶格中会发生布拉格散射。
这种散射是由晶格的周期性结构引起的，使得光波沿特定方向传播，并且只允许特定的频率通过。
这种特性使得光子晶体可以用来制作光的滤波器和反射镜等光学元件。
•光子禁带：光子晶体中的周期性结构会导致光的禁带现象，即某些频率的光波在光子晶体中无法传播。
这是因为这些频率的光波与光子晶体的周期性结构发生干涉，导致光的能量被散射或吸收。
光子禁带可以用来制作光的隔离器和光的相位调制器等光学元件。
•衍射光栅：光子晶体的周期性结构与光波的干涉现象导致衍射光栅的形成。
衍射光栅可以通过改变光子晶体的周期性结构来控制光的传播方向和强度。
这种控制性质使得光子晶体可以用于制作光的衍射光栅和光的波导等光学元件。
光子晶体的应用光子晶体的原理使其在光电子学、光通信和光传感等领域有了广泛的应用。
以下是一些光子晶体的应用示例：•光纤通信：光子晶体可以用作光纤通信系统中的光缆保护层和光解复用器。
光子晶体的周期性结构可以用来控制光的传播方向和波长选择性，从而提高光纤通信系统的传输效率和带宽。
•光子晶体激光器：光子晶体激光器是一种基于光子晶体原理制作的激光器。
光子晶体的禁带特性可以用来增强激光器的单模特性和抑制杂散光的产生，从而提高激光器的性能和稳定性。
•光子晶体光探测器：光子晶体光探测器是一种基于光子晶体原理制作的光探测器。
光子晶体原理及应用
光子晶体原理及应用一、绪论1.1光子晶体的基本概念光子晶体是由不同介电常数的介质材料在空间呈周期排布的结构，当电磁波受到调制而形成类似于电子的能带结构，这种能带结构称为光子能带。
在合适的晶格常数和介电常数比的条件下，类似于电子能带隙，在光子晶体的光子能带间可出现使某些频率的电磁波完全不能透过的频率区域，将此频率区域称为光子带隙或光子禁带。
人们又将光子晶体称为光子带隙材料。
与一般的电子晶体类似，光子晶体也有一维、二维、三维之分。
一维光子晶体是介电常数不同的两种介质块交替堆积形成的结构。
实际上，一维光子晶体已经被广泛应用，如法布里-珀罗腔光学多层的增反/透膜等。
二维光子晶体是介电常数在二维空间呈周期性排列的结构。
光子晶体中存在光子禁带的物理机理是基于固体物理的布洛赫理论。
1.2光子带隙光子在光子晶体中的行为类似于电子在半导体晶体中的行为，通过独特的光子禁带可改变光的行为。
研究表明，光子带隙有完全光子带隙与不完全光子带隙的区分。
所谓完全光子带隙，是指在一定频率范围内，无论其偏振方向及传播方向如何，光都禁止传播，或者说光在整个空间的所有传播方向上都有能隙，且每个方向上的能隙能互相重叠。
所谓不完全光子带隙，则是相应于空间各方向上的能隙并不能完全重叠，或只在特定的方向上有能低折射率的介质在晶格中所占比率以及它们在空间的排列结构。
总的来说，折射率差别越大带隙越大，能够达到的效率也就越高。
二、光子晶体的晶体结构和能带结构特性研究2.1一维光子晶体的传输矩阵法设一维光子晶体由两种材料周期性交替排列构成，通常称一维二元光子晶体，类似固体能带理论中的Kroning-penney模型，在空气中由A、B薄层交替构成一维人工周期性结构材料，其中A材料的折射率是na，厚度为ha，B材料的折射率是nb，厚度为hb，那么周期d=a+b，A、B总层数为N。
以AB材料进行仿真计算。
仿真程序clear allna=2.35;nb=1.38;ha=63.8e-9;hb=108.7e-9;yeta1=na;yeta2=nb;yeta0=1;bo=400:1:900;derta1=(2*pi*na*ha)./(bo*1e-9);derta2=(2*pi*nb*hb)./(bo*1e-9);num=length(bo);for j=1:num;Ma=[cos(derta1(j)),-i*sin(derta1(j))./yeta1;-i*yeta1*sin(derta1(j)),cos(derta1(j))]; Mb=[cos(derta2(j)),-i*sin(derta2(j))./yeta2;-i*yeta2*sin(derta2(j)),cos(derta2(j))]; Mab=Ma*Mb;N=10;M=Mab^N;Rfan(j)=abs((M(1,1)*(yeta0)+M(1,2)*(yeta0)*(yeta0)-M(2,1)-M(2,2)*(yeta0))./(M(1, 1) *(yeta0)+M(1,2)*(yeta0)*sqrt(yeta0)+M(2,1)+M(2,2)*(yeta0)))^2;endfigure(1);plot(bo,Rfan,'k');box on;首先，我们A材料的折射率为2.35，B材料的折射率为1.38，AB 材料组成的光子晶体的介质层数为10层，进行了matlab仿真，得到如下的图形然后我们更改介质层数为20层：最后我们更改介质层数为30层：对比以上三个图我们可以看出，一维二元光子晶体的投射特性与组成光子晶体的介质层数有关，介质层周期越大，越有利于形成禁带。
光子晶体及其应用
吸热池、哮喘治整疗理p、pt 全球气候走向
9
光子晶体简介
光子晶体概念的产生：
到1987年，E. Yablonovitch 及S. John不约 而同地指出：在介电系数呈周期性排列的三维介 电材料中，电磁波经介电函数散射后，某些波段 的电磁波强度会因破 坏性干涉而呈指数衰减，无
法在系统内传递，相当于在频谱上形成能隙，于 是色散关系也具有带状结构，此即所谓的光子能 带结构(photonic band structures)。具有光子能 带结构的介电物质，就称为光能隙系统(photonic band-gap system， 简称PBG系统)，或简称光子 晶体(photonic crystals)。
麦克斯韦方程的解依赖于传播介质 无限自由空间 → 平面波 → 频率连续 波导管 → TE/TM型波 → 截止频率 介电常数周期结构 → ？ → 能带？
整理ppt
20
固体物理中的许多其它概念也可以用在光子
晶体中，不过需要指出的是光子晶体与常规的晶 体虽然有相同的地方，也有本质的不同，如右图
服从方程 对应波 自旋 相互作用
1.0，面心立方体的晶格常数是1.27。根据 实验量得的透射频谱，所对应的三维 能带结构右图所 示：
第一个功败垂成的三维光子晶体
遗憾的是，理论学家稍后指出，上述系统因对称性(symmetry)之
故， 在W和U两个方向上并非真正没有能态存在，只是该频率范围内
的能态数目相对较少，因此只具整理有pp虚t 能隙(pseudo gap)
光子晶体
整理ppt
1
一、光子晶体简介 二、光子晶体理论 三、光子晶体应用 四、光子晶体展望
整理ppt
2
人类材料史
• 利用自然材料
光子晶体及其应用
光子晶体及其应用光子晶体( Photonic Crystal) 是一种在微米、亚微米等光波长的量级上折射率呈现周期性变化的介质材料,按照其折射率变化的周期性,可以分为一维、二维和三维光子晶体,分别见图1～3. 光子晶体的概念首先在1987 年被E. Yablonovitch提出 . 光子晶体被视为电子晶体的光学领域内的对应物,如同电子晶体的势垒的周期性引起能量禁带一样,光子晶体的折射率的变化也会引起一部分能量的光不能够传输过该结构,这些被禁止的频率区域称为光子禁带(Phtonic Band Gap) .关于光子晶体的研究一开始只是在理论上,因为光波长尺度上的工艺非常困难.1991年,由E. Yablonovitch 制成了第一个微波波段的光子晶体后,随着各种工艺的发展,多种多样的晶体结构陆续的被制备出来,许多理论预测得到了验证 . 其中应用较多的三维结构是“木柴垛结构”(图3) 和“蛋白石结构”(图4) .光子晶体的禁带导致了许多在普通光学中没有的新性质,例如光子能隙、光子的局域态、超棱镜色散、受抑制的自发辐射等等. 它可以使光像水一样流过一个拐角而不反射回来(图5)可以使自发辐射的光只能以单波长输出;也可以使波长相差很小的光分开60°,使其色散达到普通棱镜的500 倍. 这些新的性质在集成光学、微波通信、强场光学等领域具有潜在的巨大的实用价值,因而在短短十余年时间内,受到了物理、材料等领域的学者的广泛关注. 可以相信,在不久的将来,光子晶体将在基础研究领域以及光通信、光计算、激光技术等诸多应用领域内起到不可替代的作用.2 光子晶体的原理光子晶体的原理首先是从类比晶体开始的,因而可以通过理解晶体来对光子晶体的工作原理有初步的认识. 对于晶体可以看到原子是周期性有序排列的,正是这种周期性的排列,才在晶体之中产生了周期性的势场. 这种周期势场的存在,使得运动的电子受到周期势场的布拉格散射,从而形成能带结构,带与带之间可能存在带隙. 电子波的能量如果落在带隙中,就无法继续传播. 其实,不论是电磁波,还是其它波(如光波等) ,只要受到周期性调制,都有能带结构,也都有可能出现带隙. 而能量落在带隙中的波同样不能传播. 由此我们知道在离子晶体中,离子的周期性排列产生了能带结构,而能带又控制着载流子(半导体中的电子或者空穴) 在半导体中的运动.与之类似,光子晶体中是折射率的周期性变化产生了光带隙结构,从而由光带隙结构控制着光在光子晶体中的运动. 光子晶体是在高折射率材料的某些位置周期性的出现低折射率(如人工造成的空气空穴) 的材料. 如图1～3 所示的光子晶体材料从一维到三维的结构,可以明显看出周期性的存在. 高低折射率的材料交替排列形成周期性结构就可以产生光子晶体带隙(Band Gap ,类似于半导体中的禁带,也可以理解为光受到了布拉格散射引起的) . 而周期的大小不同,导致了一定距离大小的光子晶体只对一定频率的光波产生能带效应. 也就是只有某种频率的光才会在某种周期距离一定的光子晶体中被完全禁止传播.因为光被禁止出现在光子晶体带隙中,所以可以预见到我们能够自由控制光的行为. 例如,可以将发光层置于光子晶体之中,使其发光波长恰好落于光子晶体的禁带之中. 由于这些波长的光是禁止的,因而可以抑制发光层的自发辐射. 而如果通过引入缺陷就可使原来的晶体的禁带之中出现允许态,因而这些对应的波长的光就能够产生,这可以用来制备面发射的激光器.3 光子晶体的制备光子晶体在自然界是存在的,例如用来装饰的蛋白石(Opal) ,还有一种深海老鼠身上的毛以及一种特殊的蝴蝶翅膀上的粉,它们在不同的角度反射不同波长的光. 通过研究发现它们都是由大小均匀的微米、亚微米量级的结构密堆积而成的. 参见图6～9.因为Opal 形式与后面讲到的小球密堆积完全相同,因而暂且不提. 但是,这些都是粗糙的光子晶体,因为它们没有形成完全的禁带. 通过Maxwell 方程的求解可以发现,完全的禁带的形成与大小同两种材料的折射率的差、填充比以及排列方式有着密切的联系. 一般说来,两种材料的折射率差值越大,就越有可能形成光子禁带,当两种材料的折射率差大于2 的情况,可以形成完全禁带. 在自然界尚未曾发现此类的晶体. 因而实验研究使用的光子晶体必须经过人工制备.目前制作光子晶体的材料主要是无机材料,如金刚石, Si , SiO2 , TiO2 , GaAs ,AlGaAs 等,另外还有一些金属材料等. 主要的思想就是人为的构造周期性的结构. 在制备工艺上对于一维、二维和三维而言有许多不同. 下面分别进行介绍.最先制备成功的的是三维光子晶体,但是主要工作在微波波段. 在可见光部分曾经比较时兴的一种办法是类似于自然界的Opal 结构,人工制备亚微米量级的小球,然后让他们密堆积起来形成周期性排列.制作光学波段的光子晶体常用的技术是胶体颗粒(如SiO2 颗粒) 的自组织生长. SiO2 颗粒的大小一般为微米或亚微米,悬浮在液体中. 由于颗粒带电,而整个体系呈电性,这些悬浮颗粒之间有短程的排斥相互作用以及长程的范德华力. 自组装时先使用一种有机无机复合的材料使SiO2 小球表面电荷被除去以呈现电中性. 因而小球之间的作用力消失,在重力或其他外力的作用下经过一段时间,悬浮的胶体颗粒会从无序的结构相变成有序的面心立方结构而形成胶体晶体. 这种方法简便而且经济. 一般采用的胶体颗粒是聚合物等,因为一般胶体颗粒的折射率都比较小,理论计算表明由这些材料构成的面心立方结构的胶体晶体没有光子带隙. 对于相对低于空气折射率的小球与空气空穴造成的折射率差别不足以形成三维带隙的缺点,人们用以下方法试图克服这个困难:使用TiO2 来填充颗粒中的空气间隙,而TiO2 有较高的折射率,最终将颗粒溶解,留下紧密排列的TiO2 包围的球状空气空穴 . 这样就可以形成三维的光子禁带了. 制备成功的样品SEM 图见图4. 但是这种方法的缺点也很大,就是在制备的过程中会引入很多很多的缺陷,而且这些缺陷很难控制,这就使该方法很难应用于实际.另外制备三维光子晶体的办法是刻蚀法,这种采用硅工艺的方法十分有效,但是通常只是做到了近红外,可见光部分有难度,而且价格昂贵,操作复杂,同样不利于推广.对二维光子晶体的制作也有许多的研究. 二维光子晶体也有许多用途,而且制作比三维光子晶体要相对容易. 在微波或厘米波波段,可以用介质棒来构成或用机械钻孔的办法;在红外和光学波段用刻蚀等方法. 最早制作的二维光子晶体是用机械钻孔或用介质棒方法制得. 目前,二维光子晶体的带隙已经达到红外和光学波段. 制作二维光子晶体的实际例子是Bath 大学的Philip Rus2sell 和Jonathan Knight 以及他们的合作伙伴研制的特别不寻常的“多孔纤维” .这种纤维具有规则的气孔晶格,并且可以无散射的长度连续的传播光波. 这是通过围绕一个在中心的固体玻璃核包裹一系列的中空玻璃管来实现的. 由几百个传统的SiO2 棒和SiO2 毛细管依次绑在一起组成六角阵列,然后在2 000 ℃下把这个结构加热拉伸产生直径只有几微米的长纤维而成. 这种光纤被称为光子晶体光纤,它具有零色散点可调的特点,而且可以在芯径很大的情况下实现单模传输. 这种光纤的缺点是会受到水汽的影响,因为它多是中空的. 制备的样品见图10.一维光子晶体的制备非常简单,而且在光子晶体的概念提出之前就已经被广泛制备并且应用. 因为它就是我们通常所说的多层膜. 制备方法有真空镀膜技术、溶胶凝胶技术、分子束外延技术等.4 光子晶体的应用应用光子晶体控制光在其中传播的性质可制成全新的高性能器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Photonic crystals vs semiconductors
Electronic
Photonic
2 2
V (r ) (r )
E (r )
1 (r )
H
(r )
w
2
H
(r )
E ~ k2
Sc
alar
(r )
E~k
Vector E, H
Fermion, s =1/2
Boson, s =1
a = 515 nm r = 180 nm
Active region: InGaAsP
O.Painter et al., Science 284, 1819 (1999).
光限制器、光开关
n1
n2
透 射 率
光子带隙
M. Scalora et al., Phys. Rev. Lett. 73, 1368 (1994).
Inverse Doppler effect
反常折射现象
一维光子晶体
二维光子晶体
二维光子晶体
三维微波光子晶体
Lincoln Log-like structure
Smallest three-dimensional photonic crystal yet fabricated excludes light in the wavelength range around 1.5 mm.
1.00
0.98
0.96
0.94
0.92
0.90 500
1000
1500
2000
2500
3000
Wavenumber(cm-1)
可见光透射光谱
Transmission
0.5
0.4
黄
色
0.3
带
红 色
0.2
带
0.1
0.0 400 450 500 550 600 650 700 750 800
Wavelength (nm)
我们能否控制光子的流动？
电子能带
单原子势场
原子势场的周期排列
能级
E
k 能带
Electronic band structures
Si
Eg
Eg
Ge
L [111] G [100] X L [111] G [100] X
传统的操控光的流动
全反射
qc
Critical angle sinqc 1/ n
n =1.55, qc=40.2o
M. Bayer, et al., Phys. Rev. Lett. 81, 2582 (1998)
光子晶体偏振器
频率
光子能带 结构
0.35
0.30
0.25
0.20
0.15
0.10
0.05
0.00
TM
TE
光子晶体量子阱：多通道滤波器
Transmission
PBG
1.0
n=1
0.5
0.0
1.0
n=2
S. A. Jenekhe and X.L. Chen, Science 283, 372 (1999)
Sonic bandgap material
J.V. Sanchez-Perez et al., Phys. Rev. Lett. 80, 5325 (1998).
波晶体
波
波能带
周
期
性
波禁带
电磁波、声波、水波、 地震波 …...
一维全方位反射镜
Y. Fink, et al., Science 282, 1679 (1998)
布儒斯特角的修饰
p wave
qi qt 90
tanq p nt / ni
qi ni
nt qt
qi ni
nt qt
布儒斯特角的修饰与消失
各向异性 nx ny nz
光子晶体光纤
J. C. Knight, et al., Science 282, 1476 (1998)
带隙的形成机理 宽带隙、多带隙
2、物理特性的发现 处于初始阶段
3、材料的制备
尚无独特的方法
4、新型器件的开发
半导体： 大规模应用 光子晶体：研发阶段
宽带全向全反射器
核爆 射线探测器
假目标？
Photonic crystal
光子晶体天线
Brown et al., J. Opt. Soc. Am. B10, 404 (1993)
DARPA 重组天线计划
美
可调光子晶体计划
日
超快光子学计划
毫米和亚毫米波段的集成天线技术 基于光子晶体的光子集成线路计划 欧
基于蛋白石结构的光子晶体
波长尺度的通讯用光子部件
光子晶体的能带结构
光子能带结构
频率
允许带 禁带
带隙
允许带
标度不变性
a
光限制
光波导
光折变
光子线路
微腔
波导
Spontaneous emission
金属光子晶体
Opal
SiO2 particles fcc structure
Inverse opal
J.E.G.J. Wijnhoven and W.L. Vos, Science 281, 802 (1998)
Ordered microporous materials from rod-coil block copolymer
Shawn Lin et al., Optics Letters, 1 January, 1999
Infrared photonic crystals fabricated using deep x-ray lithography
G. Feiertag, et al., App. Phys. Lett. 71, 15 September 1997
光子比电子的优点
传播速度更快 携带更大信息
更大的带宽
电子系统：几百 KHz 光纤系统: THz
无光子-光子相互作用 更小的能量损耗
能
全光通讯
否
二十一世纪： internet era
控 制
全光器件
光
子
光纤
的
流
动
电子器件
？
What is photonic crystal?
'Baby, One More Time' 'Oops I did it Again'
0.5
0.0
1.0
n=3
0.5
0.0
1.0
n=4
0.5
0.0 0.30 0.35 0.40 0.45 0.50 0.55
Frequency (wa/2pc)
(AB)m (CD)n (AB)m 能 带 结 构
透明金属
微波与 红外
可见光
Ag
glass
红外反射光谱
平均 反射 率
95%
Reflectivity
e-e: strong
~ 0.1nm
p-p: absent
100 nm
半导体~光子晶体
光半导体 未来的半导体
半导体
1930年代 电子能带论 （电子带隙）
1948年 发明晶体管 Nobel
1958年 发明集成电路 Nobel
1960年代以后 微电子革命
光子晶体
1987年 光子能带
（光子带隙）Nobel?
自聚焦现象：超吸收应用
X-射线激光
微波吸收？ 红外吸收？
光波导
微腔
Microcavity
Photonic crystal microcavity
Grating-like microcavity Cylindrical cavity
新型光子晶体激光器
世界上最小的激光器
Defect region
光子晶体是什么？
周期排列的人工微结构材料
构成材料: 单元尺寸:
半导体、绝缘体、金属材料等 毫米、微米、亚微米
光子能带、光子禁带
均匀介质
光子晶体 Photonic band structure DOS
w
k
w
0
k space
0
光子能带的起源
w
0 0
k
p/d
d
• Bragg 散射 • Mie 共振
Photonic crystals in nature
Excited state
w photon
(w )
Ground state
w
Fermi golden rules
dW f i
2p
f
Hˆ i
2
(w )
Spontaneous emission: modification
w
(w )
(w )
(w )
w
Natural
w
Inhibited
w
Enhanced
Photonic crystals in nature
Weevil 象鼻虫
Photonic crystals in nature
Sea mouse
Photonic crystals in nature
green blue
brown yellow
二维光子晶体
二维光子晶体
三维光子晶体
Lincoln log structure
光子晶体及其应用
内容
光子晶体简介 光子晶体的特性 光子晶体的应用 光子晶体的制作
人类材料史
利用自然材料
石器时代、铜器时代、铁器时代 ...
