自制一款远距离FM调频发射电路

调频发射机电路

1W调频发射机电路[日期:2009-03-03 ] [来源:net 作者:佚名] [字体：大中小] (投递新闻)Veronica FM发射机容易制作，性能稳定，信号纯净, 不使用专业零件和IC, 并有辅助测试功能使您在没有专业设备的情况下轻易地进行调试。

它有两个版本, 1瓦和5瓦。

1瓦版本适用于3公里发射距离，所需的电源是12-16V 200mA；5瓦版本适用于8公里发射距离，所需的电源是12-16V 900mA。

本文介绍1瓦版本。

图1: 1W Veronica 线路图该发射器自带一个混音器，使您同时发射来自CD和话筒的音频信号。

晶体管T1是话筒放大器，可变电阻R1和R2调节音量大小(参见调试部分)。

在R8和C21之间是振荡器，是产生无线电射频信号的部件。

二极管D1是一个所谓的“变容管”，相当于一个可调电容，它由音频信号控制，改变振荡器的振荡频率，起到变频的作用。

C12，C13，和L1决定振荡器的频率。

这个振荡器实际上是由两个反相振荡器组成，每个运行在50MHz附近，当两个信号结合时，便成了一个100MHz的信号。

这种电路比单个100MHz振荡器稳定很多。

振荡器的信号由T4放大到1W。

在T4右边的电路包括天线阻抗匹配和低通滤波功能。

D2、D 3、T5组成的电路是辅助调试用的，它将射频输出的信号取样，控制发光二极管D5，输出高时，D5也明亮一些。

此电路本身不带立体声调制器，你若需要播放立体声节目，请参照这里制作立体声调制器。

电阻:R1+2 10k 可调R3 820k R4 4.7k R5-7 220 R19 220 R8 1.5k R9 15k R10+11 1k R1 2 33k R13+14 56 R15+16 68k R17 47 R18 270 R20 10k电容: 除特殊指定外，用瓷介或云母电容。

C1,2,7, 16,17,19, 24,29及31 1n C3-5及8 10u 电解C6,18及30 220u 电解C9,10及20 10n C11 22p* C12 47p* C13 22p 微调C14及15 15p* C21,25及26 65p 微调C2 2 100p C23 5.6p C27及28 1.8p*C11, 12, 14 和15 决定振荡频率，最好用高质量云母电容。

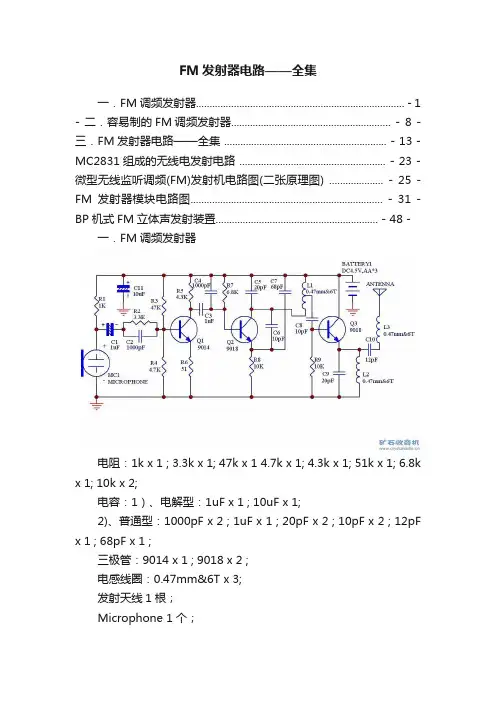

FM发射器电路——全集

FM发射器电路——全集一．FM调频发射器............................................................................. - 1 - 二．容易制的FM调频发射器........................................................... - 8 - 三．FM发射器电路——全集 ............................................................ - 13 - MC2831组成的无线电发射电路 ...................................................... - 23 - 微型无线监听调频(FM)发射机电路图(二张原理图) .................... - 25 - FM发射器模块电路图....................................................................... - 31 - BP机式FM立体声发射装置............................................................ - 48 - 一．FM调频发射器电阻：1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;电容：1）、电解型：1uF x 1 ; 10uF x 1;2)、普通型：1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;三极管：9014 x 1 ; 9018 x 2 ;电感线圈：0.47mm&6T x 3;发射天线1根；Microphone 1个；DC 直流电源供电3.7V直稳制作分析：声音清晰，不跑频，调制在96MHZ附近。

简易便捷易制的Fm发射器电路集

9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。

振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。

振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。

如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。

若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。

在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。

在焊接时要保证质量，不能出现虚焊、假焊、错焊。

1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C4耦合到天线上再发射出去。

3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。

4）R5是直流反馈电阻，起到稳定三极管工作点的作用。

5）话筒MIC采集外界的声音信号。

6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。

7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。

自制FM发射器教程

自制FM发射器教程
需要材料：
面包板1个可调电感1个
3.5音频接口1个电子电池盒1个
MIC 1个9018三极管1个
天线1个瓷片电容30pf 3个
瓷片电容10pf 1个瓷片电容103 1个
瓷片电容104 2个电阻220 1个
电阻2.2k 1个电阻22K 1个
跳线（短）4个跳线（长）2个
（经测有效范围15米，加上前面广播站的天线可达到60多米）
虽然大家都知道，但还是要给小白科普一下：
FM发射器就是一个个人微型广播电台，能将Discman、MD、MP3（包括苹果iPod）等各种便携式音、音频信号转换成高保真的无线FM调频立体声信号发射出去，汽车或者家里的收音机作为接收，就能享受立体声音乐。

扩展了您手里的这些播放器的应用功能和应用环境。

电路图
首先按照面包板排一下跳线
安装话筒
放上9018三极管
放上瓷片电容。

FM频率调制解调电路的设计和制作

FM调制的基础技术调变电路为可以将信号波(音频信号等)等乘载在电波上传送的电路。

也即是将载波(carrie r)利用信号波加以变形，然后传送出去。

在本文中，将针对调变电路中最常使用到的FM调变(F requency Modulation……频率调变)，以及解调(回复到原来的信号)的技术加以说明。

FM调变方式为将载波频率变化而后传送的方式。

FM调变的基础技术FM调变的理论图1所示的为FM调变的考查方法。

其中的Vc为载波，Vs真为信号波。

对于各信号可以如下表示。

图1 FM调变(FM调变为利用信号而改变频率。

由于振幅为一定，较容易去除噪声成分。

)此时的载波频率fc称之为中心频率。

今将此一载波做FM调变。

也即是，使载波频率fc会随着信号波的大小而改变。

频率变化时角频率w也会变化，因此，或者此时的频率变化△f称之为最大频率偏移。

经过调变后的信号，称之为被调变波Vm，可以用下式子表示。

被调变波Vm会随信号波Vs而变化，其瞬间相位为时间积分。

因此，相位角成为所以，被调变波Vm可以如下表示，此时的称之为调变指数。

FM调变波所占有的频带宽FM调变波所占有的频带宽会随着调变指数(△f/fs)的增大而扩宽。

FM调变波的频谱分布范围很广，而只对于存在有95%以上的能量的频带称之为Carson频带宽。

在此，对于占有频带宽B W可以概略计算如下。

△f：最大频率偏移fsm：信号波的最大频率图2所示的为△f=±75kHz，fsm=15KHz时的占有频带宽BW。

图2 FM调变波所占有的频带宽(FM调变波的频率能量为无限大扩广，而其能量成分几乎存在于2△f+2fs)图3 利用可变电容二极管做成FM调变的实验(将振荡电路的电容器改为可变电容二极管时，便可以做简单的FM调变。

将△V(电压变化)政变成为△f(频率变化)。

FM调变电路的实验FM调变电路为将信号波的电压变化(△v)变换成为频率变化。

在此举一简单的调变电路为例子说明。

多种方案DIYFM发射模块

多种方案DIYFM发射模块简单的介绍一下以前的旧项目……记得还在多年以前，咱在实验室还是天天无所事事鼓捣自己的高压电或者电弹实验的时候，咱的同学大佬就已经在调PID了，即使是刚入门的同学，也天天在鼓捣用51驱动超声波模块并用1602输出实时距离之类的项目了。

而那会儿咱还在用相当不正规的等离子扬声器电路在那听歌自娱自乐的时候，咱同学在一旁搞FM发射项目，这时候他的听力耳机突然响起了咱正在放的音乐，一下子咱就突然楞了一下，然后终于明白咱当时搞的电路不仅仅有等离子扬声器的功能，同时还能发射电磁波。

于是后来咱也参加了FM发射的整活项目中其实单纯用现成的方案整FM发射那会儿咱高中就会，只要你的手机有这种功能完全就可以打开一个APP就解决的事，当时半智能手机还没有APP的概念，总之就是手机如果自带的话完全可以利用这个功能。

而说到FM发射的这个功能其实最多最实用的还是用在车载方面，那年头智能手机还没普及的年代，汽车外置的导航仪通常不会有太大的喇叭，也就是说音量不够高，所以一般这种导航仪会内置FM发射模块通过汽车的收音机来同步无线连接车载音响。

当年不少手机功能机都有这功能，记得那会儿诺基亚N97就有这功能，包括咱15块钱的夏普手机（骁龙800）都有这个功能如果手机没有FM发射功能也没关系，买个上图的那种模块就可以了，这个模块看外观就知道在IPHONE4/4S那年头就已经定模了，尺寸设计完全是迎合IP4或者4S的，价格嘛经过了这么多年的生产也从30块钱掉到了十七八块包邮，这种模块内置锂电池，容量不大，且支持旧式MICROUSB充电（看到这里就想笑，老IPHONE的接口实在太宽所以就连给IPHONE设计的配件都得用安卓/WP阵营的接口），续航和性能一般般，属于中规中矩的产物。

内部电路想想也知道应该是最简单的数字IC方案，就和普通的手机平板里自带的方案差不多，说实在的真要是让我评价的话我得说比数码之家不少拆过一看就是个简单的LC振荡电路连闭环都不带的方案要强很多，至少这种方案输出精度可以保证不过咱要给各位介绍的是另一种电路，就这种。

FM发射器电路——全集

一．FM调频发射器............................................................................. - 1 - 二．容易制的FM调频发射器........................................................... - 8 - 三．FM发射器电路——全集 ............................................................ - 13 - MC2831组成的无线电发射电路 ...................................................... - 23 - 微型无线监听调频(FM)发射机电路图(二张原理图) .................... - 25 - FM发射器模块电路图....................................................................... - 31 - BP机式FM立体声发射装置............................................................ - 48 -一．FM调频发射器电阻：1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;电容：1）、电解型：1uF x 1 ; 10uF x 1;2)、普通型：1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;三极管：9014 x 1 ; 9018 x 2 ;电感线圈：0.47mm&6T x 3;发射天线1根；Microphone 1个；DC 直流电源供电3.7V直稳制作分析：声音清晰，不跑频，调制在96MHZ附近。

远距离FM调频发射电路

远距离FM调频发射电路本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。

电路简单易制，只要焊接无误即可工作，电路原理见图１所示。

图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。

如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。

需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。

专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。

电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。

天线一定要架好后再上电。

电路的工作电流约２５±５ｍＡ。

如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。

电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。

新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理，因采用了高增益微型集成电路，故电路简单新颖。

接收效果达到一般调频接收机的水平，同时克服了超再生接收机选择性差、噪声大等缺点，又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。

适合电子爱好者制作。

该机的电路原理图如图所示。

由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。

调频波的超再生接收，实际上就是将调频波转换成调幅波，同时对调幅波进行包络检波以得到低频信号。

图中的三极管VTl及外围元件组成典型的超再生调频接收电路，并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。

调频发射机的小制作

调频发射机的小制作
电台调频发射机制作
作为一名电子工程师，制作个人电台调频发射机确实是一件很有趣的事情，同时还可以提升我的技术水平。

在此，我以制作调频发射机为例，由浅入深地介绍一下制作过程，以及该电路如何工作。

首先，需要准备调频发射机所需的元件。

在市面上，我们可以买到不同型号的半导体元件，例如NPN晶体管和PPM晶体管。

其他元件也非常重要，例如电容、电阻、变压器、发射枪等。

对于电子元件，我们有很多种选择，价格也不同，因此在采购过程中要谨慎，以免浪费资金。

其次，现在我们可以开始组装调频发射机的电路了。

相对于组装其他普通电子电路来说，调频发射机的电路组装更加复杂，由于部分元件之间具有高度耦合，因此排布起来尤为繁琐。

所以，在这个阶段我们需要更多的耐心和细心，以避免出现设计差错。

最后，当调频发射机组装完成后，我们就可以根据设计要求进行校准和测试了。

基本的校准可以通过发射机自带的电路板实现，对于发射机的性能，可以使用数字调谐器或示波器来测量电压和频率，来实现准确的发射频率和功率。

完成调试后，调频发射机就可以正常工作了。

DIY晶振振荡式FM调频发射电路

DIY晶振振荡式FM调频发射电路
晶体振荡式发射机由于采用了晶体，所以频率稳定性很好，但应用于调频广播和无线耳机时，调制的频偏较ＬＣ振荡器小得多，在用收音机收听时，音量较小，声音不圆润，一般更适合频偏较小的无绳电话及对讲机等电路中。

电路中Ｊ、ＶＤ１、Ｌ１、Ｃ３～Ｃ５、Ｖ１组成晶体振荡电路。

由于石英晶体Ｊ的频率稳定性好，受温度影响也较小，所以广泛用于无绳电话及ＡＶ调制器中。

Ｖ１是２９～３６ＭＨｚ晶体振荡三极管，发射极输出含有丰富的谐波成分，经Ｖ２放大后，在集电极由Ｃ７、Ｌ２构成谐振于８８～１０８ＭＨｚ的网络选出３倍频信号（即８７～１０８ＭＨｚ的信号最强），再经Ｖ３放大，Ｌ３、Ｃ９选频后得到较理想的调频频段信号。

频率调制的过程是这样的，音频电压的变化引起ＶＤ１极间电容的变化，由于ＶＤ１与晶体Ｊ串联，晶体的振荡频率也发生微小的变化，经三倍频后，频偏是２９～３６ＭＨｚ晶体频偏的３倍。

实际应用时，为获得合适的调制度，可选择调制频偏较大的石英晶体或陶瓷振子，也可以采用电路稍复杂的６～１２倍频电路。

若输入的音频信号较弱，可加上一级电压放大电路。

自制小功率调频广播发射机

自制小功率调频广播发射机笔者采用手头现有的元器件，综合参考<<北京电子报>>等报刊相关的制作文章，做了一台远距离调频广播发射机，工作于88－－108MHZ频段内，业余时间用来播放音乐。

电路原理现见附图。

图(1) 为电源部分，将市电降压整流后再加以稳压，获得稳定的12V直流电供射频电路使用。

射频电路由高频振荡器、缓冲放大器、末级功率放大器及天线组成。

高频振荡器用来产生载频信号，频点落在88--108MHZ内，并完成频率感量即可改变发射频率。

射频信号由VT1的发射极输出，送到VT2、L2、C22、R4等组成的缓冲放大器进行功率提升，并可减轻末级放大电路对振荡器的影响。

末级为高频率丙窄带放大，对射频功率再进一步放大，经C25耦合到发射天线向周围空间辐射。

所驳接的音源若输出信号幅度过大时，需串入衰弱电阻，以免声音失真。

电路板可用敷铜板制作，布线时要注意分布电容影响。

图中电容无单位标注的数字，一律以“pF”为单位，要和高频瓷片电容。

VT1--VT3用超高频NPN型硅管，如9018,B>60、Icm=50mA.fr>=600MHZ.VT3还可用中功率发射管C2053、BF96S 等，发射距离可能会更远。

L1-L3用00.8mm的漆包线在04mm的螺丝笔上密绕4圈脱出而成。

天线为拉杆天线，其长度为频率波长的1/4(或者1/2)。

如发射频率为100MHZ时，天线长0.7m(或1.5m)制作时应逐级安装。

射频部分先装振荡器、缓冲器放大器、调节L1的匝间距离使频点落在无台处，用指针型万用表的黑表笔接触VT2的集电极，调节L2使指针偏转幅最大，（即功率最大）。

若发现有打表现象，可将表笔缠绕在一起，直到不打表为止。

再用同样方法调节L3，使末级输出功率最大。

用FM收音机在距发射机10米以上的地方搜寻发射信号，大约估计出发射频率，再接上天线，适当调节长度，即可投入使用。

实测该机电源电压12V时（其实6－15V内均可正常工作，电压愈高，距离愈远），工作电流仅45mA左右，发射频率约104MHZ，将其置于三楼阳台，在无过高建筑物阻挡的情况下，用普及机（内部芯片CXA1019M)接收，距离竟达1000米。

DIY简单的FM调频发射制作实验

这是一个比较简单的实用型制作，本文打算从简到繁一步步深入，你若是愿意同步动手实验，不久你将能够制作适合正式场合使用的调频发射机。

当然，实验还是从最简单的做起，下图是一个最简单的振荡器，它是调频发射的基础。

图中的线圈用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

按上图连接好，其实就已经是一个简单的发射机了，通电即可发射，不过发射的是未经调制的等幅信号，附近的调频收音机接收到信号只会出现静音。

像下图那样加上调制信号，就可进入实用状态了.这时，假如你将随身听，影碟机等输出的音源信号连接上图发射机的音频输入端，在附近就可以用收音机来收听了。

上图虽能发射，却不实用，其一是发射能量很小，只能在室内使用，在室外开阔地也不过几十米。

其二是频率不稳，由于天线只是一段导线，通过１００Ｐ电容与振荡回路相连，因此天线周围的环境均会影响发射频率。

若想使其达到能用的程度，应在其后再加两极放大，见下图。

这是应网友的要求搭出的一个功放电路，输出功率令人满意，但是也存在很多问题，将在下文详述。

振荡器与功放连在一起，就成了一个完整的调频发射机，见下图。

图中的发射机很容易制作成功，这里所说的成功是插上天线接通电源即可进入工作状态，若是希望发射机进入最佳工作状态还需要做一些调试。

其实，爱好者做实验最大的乐趣就是通过自己动手调试使作品更趋完善，获得最佳性能。

首先，这种输出电路工作于非甲类状态，对负载阻抗有更严格的要求，通常发射机多为５０Ω输出，爱好者实验不一定容易找５０Ω的射频电缆，而７５Ω的射频电缆到处都能买到，况且７５Ω的天线也容易制作，故此机采用７５Ω输出，通电之前应在输出端接一个７５Ω的电阻，调试完成以后再接７５Ω的天线。

本机最大输出１Ｗ以上，不要用那种１／８Ｗ的小电阻，接上就烧。

烧个电阻倒没什么，可是电阻一烧放大器便相当于空载，管子就危险了。

通电以后所需要调试的最主要内容是发射管的工作点，工作点不同输出的谐波成分大大不同。

用易得普通元件制作FM立体声调频发射器

用易得普通元件制作“山寨”FM 立体声调频发射器何新生本人失眠，故半夜常需收听收音机。

但当地午夜后就没有电台节目了。

好在公司有一台全天运行着的电脑，且离我的住处不远，于是，便想利用该电脑播放音乐，通过自己做的发射器发射，以便夜里躺在床上戴着耳机收听。

对发射器的要求：可以发射立体声，功率不要太大，200米左右即可，下面即是发射器的功能框图：以下是经典立体声编码及调制发射功能框图：初看要制作的电路跟经典立体声编码电路似乎区别很大，但结果却是一样的——同样产生立体声编码信号并通过高频发射出去。

有兴趣的朋友可用相关理论知识去验证，这里从略。

工作原理简述：38KHz振荡器产生的极性相反的振荡信号分别控制串联在L、R 输入电路中的一对开关器件，从两开关器件公共端输出的即是立体声编码信号。

该编码信号同19KHz的导频信号相加后送入到FM调制器进行调制发射。

当然，要实现以上功能有很多专业器件可供选择，而且电路相对比较简单。

然而，我的这个立体声调频发射器却是用最常用元器件做成，看似有点“山寨”，但可提高动手能力，并能加深对立体声编码、FM调频发射器以及常用逻辑电路工作原理的理解。

电原理图如下：L、R信号通过阻、容网络R6-R9、C9、C10分别输入到开关器件IC2 CD4066的1脚和4脚，在一对极性相反的38KHz副载波信号的控制下（编码），由IC2的2、3脚引出，叠加后通过R12再与19KHz 的导频信号叠加，由VR1调节幅度后送入由Q3及阻容元件组成的发射缓冲器；从缓冲器输入的立体声编码信号由R2、C3送入FM调制电路。

38KHz副载波信号由IC1 CD4069中的A、B两个反相器及R15、VR2、C13组成的多谐振荡器产生。

振荡信号经过反相器C缓冲隔离后分三路输出：一路送到CD4066的5脚，控制第二组开关，一路经反相器D反相后送到CD4066的13脚，控制第一组开关，该两组开关交替导通，从而实现L、R的立体声编码；另一路则送到由两片CD4011即IC3及IC4组成的1/2分频电路，以得到立体声接收端所必需的19KHz导频信号。

收藏！经典，双管，微型FM发射机电路图，简单到可自制

收藏！经典，双管，微型FM发射机电路图，简单到可自制这里介绍的微型FM调频发射机电路，是微型无线调频话筒的一种。

它使用双管推挽式发射电路，发射频率设定在88~108MHz民用调频广播频段，使用普通调频收音机就能够接收信号。

1、电路原理如下图所示，是微型FM调频发射机电路图。

微型FM调频发射机电路图电路中，包括音频转换和高频振荡调制两部分。

驻极体话筒BM拾取外界音频，并转换成电信号，经C1耦合到高频振荡电路进行调频调制。

两个三极管VT1和VT2的集电极与基极相互交叉连接，并与L、C2组成的谐振回路，构成高频振荡器。

振荡频率，由三极管的结电容、L、C2共同决定，经过C1耦合到来的音频信号，将改变三极管的结电容，引起谐振回路参数改变，从而将振荡频率调制，让频率的变化跟随音频信号而变化。

调制后的调频信号，经过C3耦合到天线，发射出去。

2、元器件选择与制作谐振电感L需要自制，如下图所示。

谐振电感的制作谐振电感L，用直接0.5mm漆包线在直径5mm钻头柄上，作为骨架绕制5匝，然后抽出，形成空心线圈，并适当拉长即可。

驻极体话筒的焊盘，一般没有安装引脚，可以根据自己的安装需要，用电线或者电阻的引脚作为安装引出线，如下图所示。

给驻极体话筒安装引脚对于发射天线，可以使用一根30cm~50cm的软导线。

3、电路调试调试第一步，要确定电路是否起振，如下图所示，无示波器时，可以使用万用表简单的检测是否起振。

无示波器时的振荡器起振的检测方法尽量使用指针万用表，放置直流10V档位，测量R2的压降，测量时，用导线短路L，点触即可，可以迫使电路在振荡和停振来回切换，以便判断是否起振。

调试第二步，调制发射频率，如下图所示。

发射频率的调整调整L的每匝间距，可以改变发射频率，用FM调频收音机，设定一个没有电台的频率，然后调节L的间距，直到收音机中收到信号即可。

内容来自今日头条。

FM发射电路图

FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。

它包括红外传感头、电子开关、音响发声电路、无线FM电路等。

将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。

高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。

晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。

我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。

几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。

自己制作FM发射器，PCB

自己制作FM发射器，PCB自制FM发射器前几天买了几块覆铜板，于是手痒痒，所以发个自己制作的作品，顺便说说自制PCB的过程不多说了，先看看电路原理图这是供选用的零件，（说明一下，如果没有9011可用9014替换）还有调试过程这是PCB图用面包板测试，必不可少的一部。

呵呵，测试成功后就开始准备制作了先把自己这简陋的电源拿出来给大家看看，献丑了。

1.25~30v连续可调，电流300ma，虽然有点丑，但是还是很实用的接下来就是准备做PCB了，先找来覆铜板，先用记号笔画好尺寸然后用尺子比这（最好是钢尺），然后用断了的小钢锯使劲划画了记号的线。

我发现这小钢锯还是很好用的反面再来几下多划几次后，把覆铜板的划痕处对准桌子边缘，然后用力往下按，记住，要干脆利落的用力，然后覆铜板就下来了下来了用细砂纸打磨边缘我磨呀磨然后再磨铜面，磨得越光越亮越好磨好后的样子哎呀！我巨大的移动电源不小心也上相了然后要在铜板上画线勒现在还没有打印机，所以只能先用油笔代替一下了先把PCB图用彩笔绘制到这张黄表纸上绘好后的样子然后把纸固定在覆铜板上，然后用记号笔点上点，然后就印到覆铜板上了揭下纸后，再用记号笔涂好接下来就要准备腐蚀了，这是蓝色环保蚀刻机，大家也可以用盐酸加双氧水加水。

还有很多方法，大家可以自己试试某宝上的电子称，24包邮，最大称重1Kg，误差0.1g按比例对好蚀刻剂放在盘子里摇晃以充分融化把覆铜板放进去，要不断地摇晃快好了用了近20分钟，终于好了接下来是打眼，先用钉子在需要打眼的地方冲几次，以防止电钻同心度差打孔打偏了冲好后的样子接下来就要打眼了，就是用的后面的手电钻，具体过程没拍照，用手电钻打孔可是一项体力活啊，好想有台钻然后用酒精洗掉油层把原件放上，遵循先焊小的后焊大的的原则把各元件焊好这是焊好后的后面然后就是调试了，最终频率落在了97.2Mhz到此，PCB 就制作完了。

FM调频发射器制作资料

调频无线话筒电路图-调频无线话筒制作-自制无线话筒本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无线话筒的电路图。

图1 无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。

驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图2 驻极体话筒检测L是空心电感线圈。

用?0．5毫米的漆包线在元珠笔芯上密绕10圈。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图3）。

三、焊接电路图4是调频无线话筒的印刷电路图。

图3 线圈L的绕法图4 印刷电路板1．将各元件引脚镀锡后插入印刷电路板对应位置。

各元件引脚应尽量留短一些。

2．逐个焊接各元件引脚。

焊点应小而圆滑不应有虚焊和假焊。

焊接线圈时，注意不能使线圈变形。

3．用一根长40－60厘米的多股塑皮软线做天线。

一端焊在印刷电路板上，另一端自然伸开。

四、电路的调试1．先检查印刷电路板和焊接情况，应元短路和虚、假焊现象。

然后可接通电源。

2．用万用表直流电压档测量晶体管V基极发射极问电压，应为0·7伏左右。

若将线圈Ｌ两端短路，电压应有一定变化，说明电路已经振荡。

3．打开收音机，拉出收音机天线，波段开关置于FM波段，（频率范围为88兆赫至108兆赫）将无线话筒天线搭在收音机上。

用3DA87C制作调频发射电路

用3DA87C制作调频发射电路
用3DA87C制作调频发射电路
用3DA87C制作调频发射电路介绍一个用普通三极管3DA87C来制作的远距离调频发射电路，该电路也是普通的三点式振荡电路，文章中说明该远距离发射电路采用大电流发射，在开阔地带可达1KM，笔者购来元件动手按原理图组装试验，元件按文章中的要求，三极管要选用带蓝色点标志的放大倍数要大于80倍，但是在实验中发现它的频率不是落在88-108MHZ正常的调频波段之内，而是无论怎样调整电容和电感，均低于88MHZ的大约是七十几MHZ的频率点上，笔者是TESUN收音机的带电视伴音接收功能的收音机才能正常接收，后来查阅资料发现是该三极管的fT截止频率参数值不够，使其振荡频率提不上去。

为了使发射距离提高而又能使其频率落到正常调频收音机的接收范围之内，只好寻找别的高频三极管，许多电子报刊常介绍用D40，C1971，C1972作为高频振荡或功率放大电路，以其大功率的输出来加大发射距离，但是这类高频三极管市面上很难买得到，而且即使买到，大多是些假货，无法使用。

后来找到用C3355，此三极管的截止频率为几千MHZ，其功率为600MW，用于调频波段已足够，然后将电路作一些改进，可以很方便的制作出远距离调频发射电路。

元件选取：电容C2，C3，C4均为高频瓷介电容，Ct为5/25P的高频半可调电容，也可以在调试完后用数字万用表测试后换为同值的高频瓷介电容，L为直径为0.9的漆包线8mm的圆管上绕6匝脱胎而成，然后拉开约2CM,中间抽头，发射天线采用电视机天线或用同长度的导线代替。

实际调试到最佳的发射功率其最远距离不低于500米。
