光学镜片加工工艺--抛光

光学镜片加工工艺--抛光

目录

光学冷加工工序

----------------------------------------2

玻璃镜片抛光工艺--------------------------------------3 镜片抛光

----------------------------------------------4

光学冷加工工艺资料的详细描述--------------------------5 模具机械抛光基本程序（对比）--------------------------7 金刚砂

-----------------------------------------------8

光学清洗工艺

-----------------------------------------10

镀膜过程中喷点、潮斑(花斑)的成因及消除方法------------12 光学镜片的超声波清洗技术-----------------------------14 研磨或抛光对光学镜片腐蚀的影响-----------------------17 抛光常见疵病产生原因及克服方法-----------------------23 光学冷却液在光学加工中的作用-------------------------25

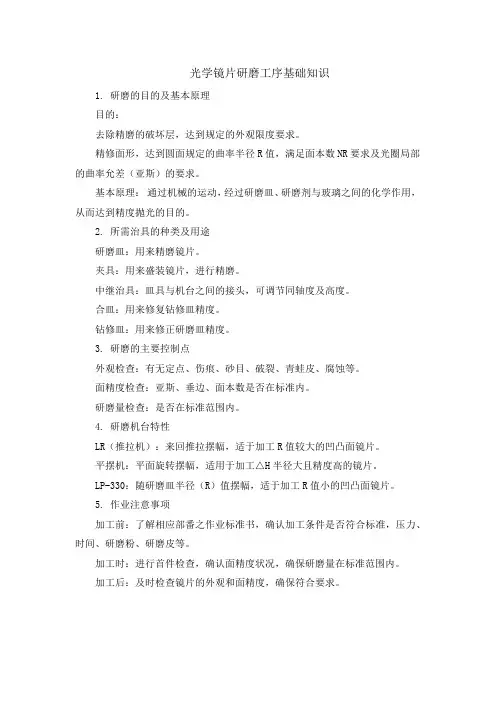

光学冷加工工序

第1道：铣磨,是去除镜片表面凹凸不平的气泡和杂质,(约0.05-0.08)起到成型作用.

第2道就是精磨工序,是将铣磨出来的镜片将其的破坏层给消除掉,固定R值. 第3道就是抛光工序,是将精磨镜片再一次抛光,这道工序主要是把外观做的更好。

第4道就是清洗,是将抛光过后的镜片将其表面的抛光粉清洗干净.防止压克. 第5道就是磨边,是将原有镜片外径将其磨削到指定外径。

第6道就是镀膜,是将有需要镀膜镜片表面镀上一层或多层的有色膜或其他膜

第7道就是涂墨,是将有需要镜片防止反光在其外袁涂上一层黑墨.

第8道就是胶合,是将有2个R值相反大小和外径材质一样的镜片用胶将其联合. 特殊工序:多片加工(成盘加工)和小球面加工(20跟轴)线切割

根据不同的生产工艺，工序也会稍有出入，如涂墨和胶合的先后次序。

玻璃镜片抛光工艺

用抛光机和抛光粉或抛光液一起下进行抛光要设定抛光时间,压力等参数. 抛光后要立即进行清洗可浸泡,否则抛光粉会固化在玻璃上,会留有痕迹的.

1.抛光粉的材料

抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9，氧化铈和氧化锆为7，氧化铁更低。氧化铈与硅酸盐玻璃的化学活性较高，硬度也相当，因此广泛用于玻璃的抛光。

为了增加氧化铈的抛光速度，通常在氧化铈抛光粉加入氟以增加磨削率。铈含量较低的混合稀土抛光粉通常掺有3－8的氟；纯氧化铈抛光粉通常不掺

氟。

对ZF或F系列的玻璃来说，因为本身硬度较小，而且材料本身的氟含量较高，因此应选用不含氟的抛光粉为好。

2.氧化铈的颗粒度

粒度越大的氧化铈，磨削力越大，越适合于较硬的材料，ZF玻璃应该用偏细的抛光粉。要注意的是，所有的氧化铈的颗粒度都有一个分布问题，平均粒径或中位径D50的大小只决定了抛光速度的快慢，而最大粒径Dmax决定了抛光精度的高低。因此，要得到高精度要求，必须控制抛光粉的最大颗粒。

3. 抛光粉的硬度

抛光粉的真实硬度与材料有关，如氧化铈的硬度就是莫氏硬度7左右，各种氧化铈都差不多。但不同的氧化铈体给人感觉硬度不同，是因为氧化铈抛光粉通常为团聚体。当然，有的抛光粉中加入氧化铝等较硬的材料，表现出来

的磨削率和耐磨性都会提高。

4. 抛光浆料的浓度

抛光过程中浆料的浓度决定了抛光速度,浓度越大抛光速度越高。使用小颗粒抛光粉时，浆料浓度因适当调低。

镜片抛光

光学镜片经过研磨液细磨后，其表面尚有厚约 2–3 m 的裂痕层，要消除此裂痕层的方法即为抛光。抛光与研磨的机制一样，唯其所使用的工具材质与抛光液 (slurry) 不同，抛光所使用的材料有绒布 (cloth)、抛光皮 (polyurethane) 及沥青 (pitch)，通常要达到高精度的抛光面，最常使用的材料为高级抛光沥青。利用沥青来抛光，是藉由沥青细致的表面，带动抛光液研磨镜片表面生热，使玻璃熔化流动，熔去粗糙的顶点并填平裂痕的谷底，逐渐把裂痕层除去。

目前抛光玻璃镜片所使用的抛光粉以氧化铈 (CeO2) 为主，抛光液调配的比例依镜片抛光时期不同而有所不同，一般抛光初期与和抛光模合时使用浓度较高的抛光液，镜片表面光亮后，则改用浓度较稀的抛光液，以避免镜面产生橘皮

现象 (镜片表面雾化)。

抛光与研磨所用的运动机构相同，除了抛光的工具与工作液体不一样外，抛光时所需环境条件亦较研磨时严苛。一般抛光时要注意的事项如下：

抛光沥青的表面与抛光液中不可有杂质，不然会造成镜面刮伤。

抛光沥青表面要与镜片表面吻合，否则抛光时会产生跳动，因而咬持抛光粉而刮伤镜片表面。

抛光前必须确定镜片表面是否有研磨后所留下的刮伤或刺孔。

抛光工具的大小与材质是否适当。

沥青的软硬度与厚度是否适当。

抛光的过程中必须随时注意镜片表面的状况及精度检查。透镜表面瑕疵的检查，因为检测的过程是凭个人视觉及方法来判断，所以检验者应对刮伤及砂孔的规范有深刻的认知，要经常比对刮伤与砂孔的标准样版，以确保检验的正确性。

光学冷加工工艺资料的详细描述（工艺过程老化）1. 抛光粉

1.1 对抛光粉的要求

a. 颗粒度应均匀，硬度一般应比被抛光材料稍硬；

b. 抛光粉应纯洁，不含有可能引起划痕的杂质；

c. 应具有一定的晶格形态和缺陷，并有适当的自锐性；

d. 应具有良好的分散性和吸附性；

e. 化学稳定性好，不致腐蚀工件。

1.2 抛光粉的种类和性能

常用的抛光粉有氧化铈（CeO2）和氧化铁（FeO3）。

a. 氧化铈抛光粉颗粒呈多边形，棱角明显，平均直径约2微米，莫氏硬度
