微星B75M-A 上电时序MS-7758 R40
775接口的CPU硬改超频

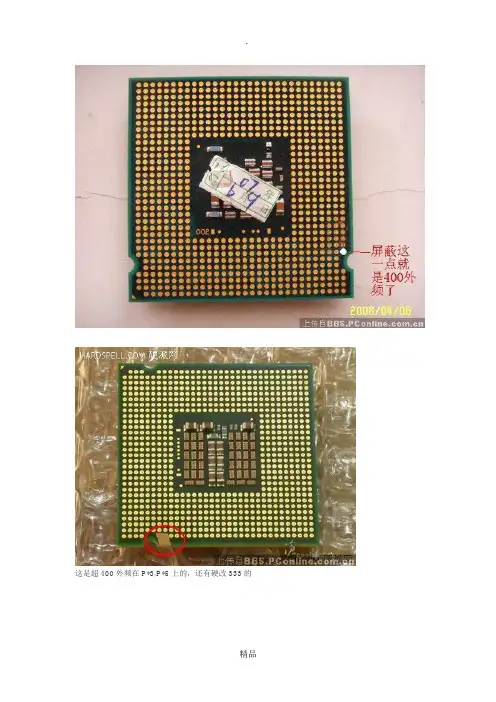

这是超400外频在P*3/P*5上的，还有硬改333的这是改333如果板子不给力，你还可以改266就是上图的那个去掉下面的那个胶带。
对了，这些都是针对200外频的U先说说硬改的原理吧。
CPU底部的针脚各有用处，有些负责供电，有些负责传输数据，有些则是地线，甚至有些针脚是预留的空位，所以发生过CPU针脚摔断还能继续使用的情况，就是因为断的不是关键针脚。
在有用的针脚里有些针脚是负责确定这块CPU的频率的。
怎么找到这几个针脚呢？原来Intel 对每种CPU都会提供针脚功能示意图。
比如这张图，是775接口的CPU针脚示意图，每个针脚的作用都标明了。
左右2个灰色凹槽表示的就是CPU上的2个凹槽，右下的灰色格子对应CPU角上的缺针位，中间的大灰色方框就是CPU底部电容的位置。
其实这是从CPU顶部看下去的透视图，Intel的官方文档中都是顶部透视图，和我们翻过来看CPU的底部正好左右相反。
把左下角绿色方框放大，对我们硬改有用的只有3个针脚，分别是BSEL0、BSEL1、BSEL2，这3个针脚就是负责确定U的外频的。
上面的图是顶部透视的位置，对应在CPU底部，正好左右相反，就是这3个针脚。
那么这3个针脚怎么确定U的外频呢。
原来是看这3个针脚上电压的高低来判断的。
H为高电平，L为低电平。
比如我们是200外频的U，根据上图，此时3个针脚上的电压是L——H——L，也就是低——高——低。
再看266外频的U，L——L——L，和200外频不同之处是BSEL1的电压为低。
只要我们能让这针脚电压从H降到L，主板就会认为这是快1066FSB的U。
怎么做呢，我们可以看到前面那张画红框的示意图，BSEL1上面第3个针脚定义是VSS，也就是地线的意思，这里的电压值是L。
所以我们用锡箔纸将2者相连，主板BIOS就被欺骗了，会认为这是个266外频的U。
这就是硬改的道理。
再讨论改333外频的方法。
还是看刚才的针脚定义图，333外频和200外频对比，H——L——L，BSEL1和BSEL2都变了，刚才改266时，BSEL1已经改为L，这个要保留不变，然后再把BSEL2改为H，就可以了。
装机 华硕主板B75M. i3-3240

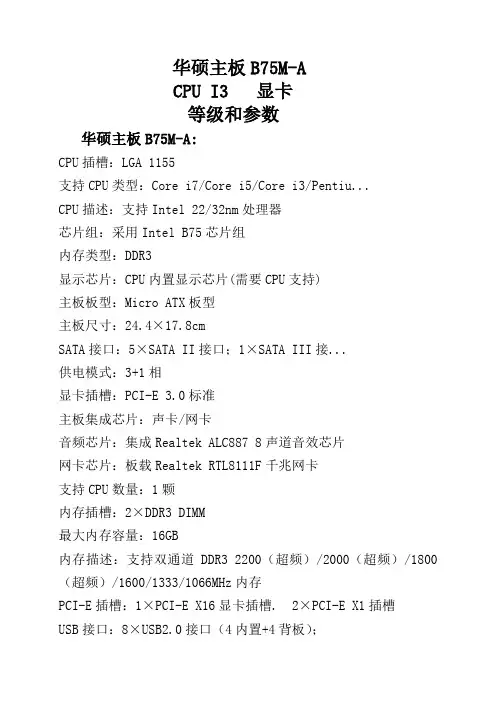

华硕主板B75M-ACPU I3 显卡等级和参数华硕主板B75M-A:CPU插槽：LGA 1155支持CPU类型：Core i7/Core i5/Core i3/Pentiu...CPU描述：支持Intel 22/32nm处理器芯片组：采用Intel B75芯片组内存类型：DDR3显示芯片：CPU内置显示芯片(需要CPU支持)主板板型：Micro ATX板型主板尺寸：24.4×17.8cmSATA接口：5×SATA II接口；1×SATA III接...供电模式：3+1相显卡插槽：PCI-E 3.0标准主板集成芯片：声卡/网卡音频芯片：集成Realtek ALC887 8声道音效芯片网卡芯片：板载Realtek RTL8111F千兆网卡支持CPU数量：1颗内存插槽：2×DDR3 DIMM最大内存容量：16GB内存描述：支持双通道DDR3 2200（超频）/2000（超频）/1800（超频）/1600/1333/1066MHz内存PCI-E插槽：1×PCI-E X16显卡插槽. 2×PCI-E X1插槽USB接口：8×USB2.0接口（4内置+4背板）；4×USB3.0接口（2内置+2背板）HDMI接口：1×HDMI接口外接端口：1×DVI接口. 1×VGA接口PS/2接口：PS/2鼠标，PS/2键盘接口其它接口：1×RJ45网络接口BIOS性能：128Mb Flash ROM，AMI BIOS，PnP，DMI2.0，WfM2.0，SM BIOS 2.5，ACPI 2.0a，MuLti-language BIOS，ASUS EZ Flash 2，ASUS Crash Free BIOS 3音频特效：不支持HIFI电源插口：一个4针，一个24针电源接口供电模式：3+1相包装清单：华硕主板 x1. 使用手册 x1 I/O挡板 x1SATA即串行ATA 3.0Gb/s数据线 x1SATA即串行ATA 6.0Gb/s数据线 x1保修政策：全国联保，享受三包服务质保时间：3年. 1年包换良品，3年保修客服电话：800-820-6655电话备注：24小时服务详细内容：华硕公司对中国大陆地区（不包含港澳台地区）发售的、经合法渠道销售给消费者的华硕主板产品实行全国联保服务。
微星MS-7519上电时序
第一部分，纽扣电池（此时不插电源线）BAT经过双二极管D16以及跳线为南桥COMS电路提供基本供电，32.768起振。
同时BAT还链接到F71882，用于检测电池电量。
第二部分，接上电源线（不点击开机按钮）接上电源线后，5VSB通过UP7706稳压模块产生3VSB,为南桥和IO（F71882)提供待机电压。
当此电压稳定以后IO输出RSMRST#（高电平）到南桥意思是告诉南桥电源线已插入3.3VSB输出稳定。
至此待机部分结束！第三部分（之一），点击开机键之开机电路出发开机按钮后产生PWRBTIN （有5VSB上拉电压）送给IO的80脚，IO 受到这个跳变信号后发出81脚PWRBTN#（低电平有效）给南桥，南桥接收到这个信号后如果之前送给南桥的RSMRST#无问题，南桥将陆续送出SLP_S5#，SLP_S4#，和SLP_S3#。
其中SLP_S3#这个信号送到IO的82脚，当IO收到这个信号后从83脚PSON#拉低ATX电源插座的绿色线。
3.3V,5V,12V发出。
开机完成.第三部分（之二）全板电压的产生UP7501的作用是产生全板的第一个电压5VDIMM，并且提供基准电压的开启信号。
S3#,S5#此时早已送到芯片的5脚6脚，但此时1脚还没有得到VCC5供电所以此时芯片不能产生5VDRV1。
因为1脚和Q53的D极相连，此时Q53的G极接5VSB此管导通（N沟道场馆G极电压大于S极电压导通）拉低了UP7501一脚的电压，要想使U1得到VCC5供电Q53必须截止，Q53受控于Q52，Q52受控于VCC3的正常输出，也就是说VCC3正常发出并稳定以后，经过R296,R299的电阻分压将使Q52导通，Q53截止从而使U1的1脚得到供电，从而产生5VDRV1。
5VDRV1的作用有2个，其一是提升5VDIMM和3VSB的输出功率，其二是开启基准电压产生芯片和作为USB供电开启信号的开启条件之一。
作用一：5VDRV1加到Q10的控制极使其导通这样VCC5和5VSB经过Q10（有上拉12V）和Q11共同产生5VDIMM提升输出功率。
各主板型号里的字母
各主板型号里的字母代表啥意思。
先从一线大品牌说起吧：华硕（ASUS）枝嘉（GIGABYTE）微星（MSI）华硕与枝嘉和微星主板命名方式比确实复杂一些，华硕主板型号主要分为：ABCD－EF六个区域。
如主板M4A88TD－M，其中A区域代表CPU的插座种类，目前还能大量见到的M2（AMD，AM2）M3（AMD，am2+/am2）M4（AMD，am3）P5(Intel,LGA775) P6(Intel , LGA1366) P7（Intel ,LGA1156）支持最新的Intel LGA1155 Sandy Bridge处理器的6系列主板则被命名为P8。
可以发现，该区域数字的递增（2-4，5-8）分别与两家厂商CPU插座更迭的时间顺序一致。
故上主板M4代表支持aM3 插槽的CPU。
B区表示主板芯片组如：I平台P55代表主板用了Intel P55的芯片组A平台A78 是用了AMD 780G芯片组 A88就是采用的AMD 880G 芯片组C区表示主板支持的内存规格。
字母为C 表示支持DDR2和DDR3两种内存字母为T 表示只支持DDR3内存这为用户辨别规格提供方便，但懂次代表字母意义的并不多。
D区代表是否拥有华硕巅峰设计（stock cook3）有则有字母D，没有则空。
E区表示主板的版型通常说的大阪小板。
（M等于Micro atx小板，atx 大板）V表示具有显示输出功能的ATX。
（普通板ATX版型此处为空）M4A88TD－M 说明是小板。
F区代表产品的系列，除了大家耳熟能详的PRO（Professional），EVO（Evolution），Deluxe，Premium四个中高端系列（定位高于标准版，由低到高）以外，拥有LE，LE2，LX后缀的华硕主板分别为超值版，超值版2和入门超值版（定位低于标准版，由高到低），没有此项后缀的产品自然就是标准版啦。
M4A78LT－MLE 后缀LE表示定位比标准版稍低一些。
锐龙7 PRO 4750G整机实测！AMD整机市场攻势猛烈 攀升精灵II-7 PRO整机评测报告

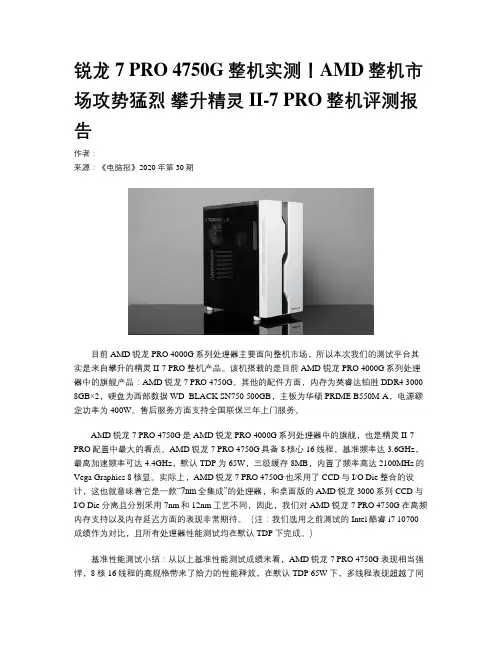

锐龙7 PRO 4750G整机实测！AMD整机市场攻势猛烈攀升精灵II-7 PRO整机评测报告作者：来源：《电脑报》2020年第30期目前AMD锐龙PRO 4000G系列处理器主要面向整机市场，所以本次我们的测试平台其实是来自攀升的精灵II-7 PRO整机产品。
该机搭载的是目前AMD锐龙 PRO 4000G系列处理器中的旗舰产品：AMD锐龙7 PRO 4750G。
其他的配件方面，内存为英睿达铂胜DDR4 3000 8GB×2，硬盘为西部数据WD_BLACK SN750 500GB，主板为华硕PRIME B550M-A，电源额定功率为400W。
售后服务方面支持全国联保三年上门服务。
AMD锐龙7 PRO 4750G是AMD锐龙PRO 4000G系列处理器中的旗舰，也是精灵II-7 PRO配置中最大的看点。
AMD锐龙7 PRO 4750G具备8核心16线程，基准频率达3.6GHz，最高加速频率可达4.4GHz，默认TDP为65W，三级缓存8MB，内置了频率高达2100MHz的Vega Graphics 8核显。
实际上，AMD锐龙7 PRO 4750G也采用了CCD与I/O Die整合的设计，这也就意味着它是一款“7nm全集成”的处理器，和桌面版的AMD锐龙3000系列CCD与I/O Die分离且分别采用7nm和12nm工艺不同，因此，我们对AMD锐龙7 PRO 4750G在高频内存支持以及内存延迟方面的表现非常期待。
（注：我们选用之前测试的Intel酷睿i7 10700成绩作为对比，且所有处理器性能测试均在默认TDP下完成。
）基准性能测试小结：从以上基准性能测试成绩来看，AMD锐龙7 PRO 4750G表现相当强悍，8核16线程的高规格带来了给力的性能释放，在默认TDP 65W下，多线程表现超越了同级竞品Intel酷睿i7 10700，单核性能也和对手处于同一水平。
最明显的就是在CineBench R20基准测试中，AMD锐龙7 PRO 4750G多线程分数为4776pts，单线程分数为501pts。
电脑CPU常见问题与故障排除
电脑CPU常见问题与故障排除3、如何避免CPU被烧毁问：如今CPU的频率越来越高，发热量也越来越大，尤其是夏天，天气炎热，温度更高，所以很担心CPU温度过高使计算机运行不稳定，或CPU被烧毁，请问用什么办法可以使CPU温度降下来？答：首先，一定要选用高质量散热风扇。
如果是AMD公司早期出产的CPU，由于发热量更大，最好选择通过AMD认证的专用风扇；而最新出产的CPU，不论是AMD还是Intel，只要不超频，使用原装风扇就够了。
要注意对CPU温度的监控。
计算机新安装好首次启动时，应立即进入BIOS查看CPU的温度和风扇转速等参数，同时开启CPU温度过高报警、过高自动关机等功能，风扇停转自动关机、休眠时CPU风扇不停转、CPU功耗设置为0%等，尽量减少CPU的发热量并保证风扇的良好散热。
另外，一定要注意机箱内的散热降温。
整理一下机箱内杂乱的连线，这样既能防止CPU风扇扇叶被意外卡住，也可以更好地保障空气流通。
在机箱内电源下方加装一个风扇，可以大大提高机箱内的散热效果。
良好的散热不仅可以有效地保护CPU，对机箱内的其他配件也具有很好的帮助。
最后，建议尽量不要对CPU超频，因为如今主流CPU频率已经很高，没必要再超频，而且高频率CPU发热量本身就很大，超频更会加大CPU的发热量，尤其是有时超频还需要增加电压，这就更会提高发热量，一旦散热不好，就很容易造成系统运行不稳定甚至烧毁CPU。
但若非要超频，一定要注意CPU的良好散热。
4、如何降低AMD CPU的温度问：我的计算机使用Dulon 1G的CPU，经常会死机，BIOS里监测温度为60℃，请问这算高吗，用什么办法能让温度降下来？答：60℃并不是CPU核心内的温度，只是主板探测的CPU表面温度，而核心内的温度会在90℃以上，AMD官方公布的CPU最高工作温度是90℃（指核心内的温度）。
另外，建议购买一个高性能风扇来为CPU降温。
无论是AMD还是Intel的CPU，工作温度都不能太高，否则时间长了就容易造成CPU内核损伤。
微星b75主板bios怎么设置
微星b75主板bios怎么设置微星b75主板bios设置方法：不同类型的主板进入bios设置程序的方法会有所不同，具体进入方法请注意开机后的屏幕提示。
bios设置程序的基本功能如下。
standard cmos features(标准cmos功能设置)：使用此选项可对基本的系统配置进行设定，如时间、日期、ide设备和软驱参数等。
advanced bios features(高级bios特征设置)：使用此选项可对系统的高级特性进行设定。
advanced chipset features(高级芯片组特征设置)：通过此菜单可以对主板芯片组进行设置。
integrated peripherals(外部设备设定)：对所有外围设备的设定。
如声卡、modem和usb键盘是否打开等。
power management setup(电源管理设定)：对cpu、硬盘和显示器等设备的节电功能运行方式进行设置。
pnp/pci configurations(即插即用/pci参数设定)：设定isa 的pnp即插即用界面及pci界面的参数，此项功能仅在系统支持pnp/pci时才有效。
pc health status(计算机健康状态)：主要是显示系统自动检测的电压、温度及风扇转速等相关参数，而且还能设定超负荷时发出警报和自动关机，以防止故障发生等。
frequency/voltage control(频率/电压控制)：设定cpu的倍频，设定是否自动侦测cpu频率等。
load fail-safe defaults(载入最安全的默认值)：使用此选项可载入工厂默认值作为稳定的系统使用。
load optimized defaults(载入高性能默认值)：使用此选项可载入最好的性能但有可能影响稳定的默认值。
set supervisor password(设置超级用户密码)：使用此选项可以设置超级用户的密码。
set user password(设置用户密码)：使用此选项可以设置用户密码。
微星 785gtm-e45
微星 785gtm-e45
微星 785GTM-E45 是一款微星出品的主板，采用AMD 785G芯片组，支持AM3/AM2+/AM2接口的处理器。
主板采用ATX规格，提供4个DDR2内存插槽，支持最高8GB的内存容量。
同时，主板还配备了一个PCI-E x16插槽，两个PCI插槽和一个PCI-E x1插槽，可以满足一些扩展需求。
在存储方面，主板提供了6个SATA 3Gb/s接口和一个ATA133接口，可以连接多个硬盘和光驱。
在显卡方面，该主板内置了ATI Radeon HD 4200集成显卡，支持DirectX 10和HDMI输出，可以满足一般日常使用和轻度游戏的需求。
此外，主板还配备了Realtek ALC888 7.1声道高清音效芯片，提供出色的音频效果。
在外部接口方面，主板提供了6个USB 2.0接口，一个RJ45网络接口，一个PS/2鼠标接口和一个PS/2键盘接口等。
此外，还有一个VGA接口和一个HDMI接口，方便连接显示器。
总体来说，微星 785GTM-E45 主板具有稳定性和扩展性较好的特点，适合一般办公和家用需求。
微星MS7309主板上电时序
微星MS7309主板上电时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。
一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。
同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。
-1-VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。
二、插入AT某电源，+5SB为主板供电1、5VDRV1的产生：当插入AT某电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37-2-的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE产生电路，同样提升3VSB_WAKE的功率。
-3-2、VCC_5SB的产生：当插入AT某电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。
5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。
3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通-4-过UP7501来产生。
（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号y5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSBPOWERSWITH。
4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。
-5--11-6、MEM_VLD信号的产生VCC_DDR产生后，加到Q33（CMKT3904-SOT363-6）的5脚，6脚产生MEM_VLD信号，送到桥的J3端，通知桥内存供电已经稳定。
-12-7、DDR_PWRGD产生：当内存供电产生后，由Q9产生DDR_PWRGD信号，送到940座的F3端，通知CPU内存供电已经准备好。
微星AMD 785G主板的BIOS设置详解
微星AMD 785G主板的BIOS设置详解本设置讲解，以785GTM-E65为蓝本，其他AMD主板也可参考。
不同型号AMD主板只是BIOS设置项目有多有少，只要是有的项目，设置方式和内容基本相同。
一、BIOS主菜单1、Standard CMOS Features 标准CMOS属性2、Advanced BIOS Features 高级BIOS 属性3、Integrated Peripherals 整合周边设备4、Power Management 电源管理5、H/W Monitor 硬件监测6、Green Power 绿色节能7、BIOS Setting Password 开机密码设置8、Cell Menu 核心菜单9、M-Flash U盘刷新BIOS10、User Settings 用户设置项11、Load Fail-Safe Defaults 加载安全缺省值12、Load Optimized Defaults 加载优化值13、Save & Exit Setup 保存设置并退出14、Exit Without Saving 退出而不保存二、Cell Menu 核心菜单设置1、CPU相关设置CPU相关设置有9项1-1、CPU Specifications：这是查看CPU的规格和参数，也可以随时按F4查看。
1-2、AND Cool `n` Quiet：AMD CPU的节能技术，也叫“凉又静”。
依据CPU负载改变CPU 的倍频和电压。
当CPU空闲时，核心电压降到最低，倍频也降到最低。
如果主板有微星的APS功能，请开启这个选项。
该选项的设置是Enabled和Disabled。
1-3、Adjust CPU FSB Frequency （MHz）：调整CPU的前端总线频率。
默认的频率是CPU 的标准FSB频率，用户可以自己调整，就是超频。
在这里直接键入频率数值，比如220。
1-4、Adjust CPU Ratio：调整CPU的倍频。
755平台超频
老不死的775平台，俺教你如何超频加入【OC频道】一段时间了，还一篇帖子都没写过啊~~~惭愧。
而基于马版今天下命令啦，赶快写篇东西~~呵呵缘由是这颗东西就是传说中的E3200~，默电1.1625V（图片是节能状态），电压还可以吧，那么这次超频教程就是老不死的775平台了，而遗憾的是现在身边就普通G31主板一块，难以测试U极限，有时间了去哥们那打劫块好点的板再另开贴尝试极限~~呵呵（俺对这颗U可是信心满满D~~）废话不多说了，下面进入主题，（进入主题前提醒下各位学习的大大们，在超频区发问前先看看置顶帖啦，对BIOS有所了解，这样老鸟们解答你问题更有效率）~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~并不华丽的~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~下面先上配置图那么下面就是进BIOS调节参数超频了（开机时按下DEL键）出现下面界面（不同主板界面选项会有所差异，限供参考）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:42:43 光圈:F/3.2 焦距:4毫米闪光灯:Auto, Did not fire 白平衡:Auto超频前，我们先要关闭所有节能技术（775平台的就两项了，C1E及EI，另外主板如果带有节能技术的同样要关闭，如这块板的APS节能），以减少导致不稳定因素，首先关闭C1E，先进入高级BIOS特性设置项（上图红色部分）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:42:56 光圈:F/3.2 焦距:4毫米闪光灯:Auto, Did not fire 白平衡:Auto 再进入CPU特性选项（上图红色部分）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:43:35 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto上图红色选项就是关闭C1E节能的（C1E节能是控制U节能状态下的电压），可以看到有两个选项，“Disabled”简单点理解为“关”，那么另一个理解为“开”，那么我们现在要关闭C1E就设置为“Disabled"（这两个单词意义在所有主板上通用）（注：C1E在有些主板上会集成到超频选项下的，请结合说明书注意查找，还有的会与EI节能结合在一起以一个选项设置）关闭C1E后我们就先回到开始时的主界面（在BIOS里要返回上一级可以按Esc 键）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:44:11 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto 如上图红色部分进去就是超频相关选项了（注：选项名字不一定相同）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:45:28 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto 上图就是我们要调节的所有选项了（上图所有选项是默认状态）那么我们先关闭EI节能器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:45:53 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto如上图，与关闭C1E节能相同，设为“Disabled”关闭EI节能后就可以设置U的倍频了（如下图），所以呢，EI节能是调节节能状态下的倍频的器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:46:48 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto下一步就是先降低内存频率以排除内存的不稳定性因素，原因嘛~~因为我们超频是需要拉高外频的，而外频的上升会导致总线频率提高，那么内存也会跟着提高了器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:47:21 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto而外频不变情况下我们怎么改变内存频率呢？其实很简单，就是调节总线（FSB）与内存之间的比率如上图就是这个选项了器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:47:35 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto如上图进去后就是一些固定的比值了，为保险起见我们先设置为1:1得到的内存频率如下器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:47:50 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto （红色选项下边的“400”就是内存实时频率了）器材:诺基亚6120C [诺基亚手机]时间:2010-12-18 20:48:03 光圈:F/3.2 焦距:4毫米闪光灯:Off, Did not fire 白平衡:Auto上图中红色选项就是显卡接口PCIE的频率了，必须锁定为100左右（因为这个也会跟着总线频率提高而提高）经版主指点补充点东西哈~~上图PCIE频率不光只是PCIE插槽的频率，同时也是PCIE通道的基本频率，这个频率对所有使用PCIE通道的设备都有影响，比如SATA硬盘、USB3.0等等那么下边就开始拉高外频以达到超频目的开始前先普及下基础的的东西啦~~~U的主频由两个因素控制~~分别是外频（由主板北桥芯片提供）与倍频，两者乘积就是U的主频了，如上图EI节能下边的选项“200”就是外频，接住下边的就是倍频了，那么E3200主频就是200MHZ*12=2.4GHZ了，很简单吧，还要注意的是外频不是可以无限拉高的，这个受主板芯片组限制，与U一样都有一个极限频率，如我的这块G31主板极限外频频率是340。
771处理安装在775主板上的相关资料收集
以下为771处理安装在775主板上的相关资料收集，仅供参考。
主板型号，和cpu型号-----------------------------------Gigabyte技嘉技嘉GA-P35-SA**亮的是E5410技嘉P41-ES3G BIOS刷到最新，X5260默频，正常。
技嘉EP43T-S3L E5450 E0,E5205 C0都可以点亮，内存不好超不了。
技嘉945GC-S2L 上的E5110 没有用护舒宝，硬改的CPU座子跳线，没有超频使用，探雷测试成功。
技嘉P43-ES3G,支持E5430,需要刷微码,需要此微码的BIOS可以PM我技嘉P965-S3 L5410 C0完美点亮。
GA-EP45T-UD3R BIOS VER F8 E5450 C0 一次点亮指令齐全技嘉p35c ds3r，l5240 c0，最新bios直接亮技嘉p31 ds3l，l5240 c0，最新bios直接亮技嘉g41 5440 ddr2 4**亮不可超技嘉945 5450 ddr2 4**亮大幅度超频技嘉P41-ES3G L5420 EO 不刷微码BIOS默认没有4.1和VTGA_ep43- ds3L+L5240GA-EP45-DS3L+L5420都是没刷主板，稳定工作400外频技嘉P43-S3L+E5410完美运行几天没问题。
但有个怪问题，DDR2-800的内存要N启才能进系统。
内存锁定667就没问题。
技嘉G31M-ES2C E5420 E5205完全没问题技嘉G41M-ES2L Ver1.0, L5420 EO贴护舒宝正常点亮，已刷最新BIOS，不能超频，不能识别SSE4.1和VT-x技嘉ep43-s3l +E5440 点亮，温度待机26-30度，跑游戏61度，后来换了红海三，游戏47度。
技嘉EP43-DS3L + L5420成功点亮，可以超到3G，没OR过技嘉G31m-es2c E5440 装了两次才点亮用E500原装散热器指令集齐全就是温度很高待机都有70+ 求解技嘉965p ds3 v3.3 +e5440 成功点亮超频不行技嘉G31M-S2C L5420 400*7.5 内存工作在960MHZ (2G金邦DDR2-1066-超频条)技嘉p35-ds3成功点亮e5430 e0 指令不全技嘉EP43-DS3L+E5440 一次点亮，微码全，EO步进，默电400完美运行，主板开启节能，用AIDA自带的系统稳定性测试半小时CPU温度52度。
微星主板说明书
ii
安全指导
1. 务必请仔细通读本安全指导。 2. 务必请妥善保管本手册,以备将来参考。 3. 请保持本设备的干燥。 4. 在使用前,宜将本设备置于稳固的平面上。 5. 机箱的开口缝槽是用于通风,避免机箱内的部件过热。请勿将此类开口掩盖或堵
塞。 6. 在将本设备与电源连接前,请确认电源电压值,将电压调整为110/220V。 7. 请将电源线置于不会被践踏到的地方,并且不要在电源线上堆置任何物件。 8. 插拔任何扩展卡或模块前,请都将电源线拔下。 9. 请留意手册上提到的所有注意和警告事项。 10. 不得将任何液体倒入机箱开口的缝槽中,否则会产生严重损坏或电路瘫痪。 11. 如果发生以下情况,请找专业人员处理:
iii
FCC-B 无线频率干扰声明
本设备经测试符合FCC part 15 对于B 级数字设备的限制。此 条款限制了在居住环境下使用 本设备而引起的有害干扰,并提 供了有效的保护。本设备在使用时会产生无线频率辐射,如果没有按照本手册的规定安 装使用, 可能会对无线通信设备产生干扰。然而,相关的干扰在特殊的设备下还是有可 能产生的。本设备是否对广播或电视的接收产生干扰将决定着它是否被打开或关闭,用 户可以使用以下列表中的一种或多种方法来减少干扰。
† 重新调整或重新部署接收天线。 † 增加本设备与接收设备之间的距离。 † 连接设备到电路出口( 非接收器所连接的接口) 。 † 咨询经销商或富有经验的无线电工程师。 注意事项 1 对本设备的任何变动或修改, 若未经责任保证方的及时认可, 都可能使用户无法使用此 设备。 注意事项 2 请屏蔽接口电缆和交流电源线对该设备的干扰, 否则须在辐射限制标准范围内, 才可使 用。 VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.
微星MS-7519上电时序
第一部分，纽扣电池（此时不插电源线）BAT经过双二极管D16以及跳线为南桥COMS电路提供基本供电，32.768起振。
同时BAT还链接到F71882，用于检测电池电量。
第二部分，接上电源线（不点击开机按钮）接上电源线后，5VSB通过UP7706稳压模块产生3VSB,为南桥和IO（F71882)提供待机电压。
当此电压稳定以后IO输出RSMRST#（高电平）到南桥意思是告诉南桥电源线已插入3.3VSB输出稳定。
至此待机部分结束！第三部分（之一），点击开机键之开机电路出发开机按钮后产生PWRBTIN （有5VSB上拉电压）送给IO的80脚，IO 受到这个跳变信号后发出81脚PWRBTN#（低电平有效）给南桥，南桥接收到这个信号后如果之前送给南桥的RSMRST#无问题，南桥将陆续送出SLP_S5#，SLP_S4#，和SLP_S3#。
其中SLP_S3#这个信号送到IO的82脚，当IO收到这个信号后从83脚PSON#拉低ATX电源插座的绿色线。
3.3V,5V,12V发出。
开机完成.第三部分（之二）全板电压的产生UP7501的作用是产生全板的第一个电压5VDIMM，并且提供基准电压的开启信号。
S3#,S5#此时早已送到芯片的5脚6脚，但此时1脚还没有得到VCC5供电所以此时芯片不能产生5VDRV1。
因为1脚和Q53的D极相连，此时Q53的G极接5VSB此管导通（N沟道场馆G极电压大于S极电压导通）拉低了UP7501一脚的电压，要想使U1得到VCC5供电Q53必须截止，Q53受控于Q52，Q52受控于VCC3的正常输出，也就是说VCC3正常发出并稳定以后，经过R296,R299的电阻分压将使Q52导通，Q53截止从而使U1的1脚得到供电，从而产生5VDRV1。
5VDRV1的作用有2个，其一是提升5VDIMM和3VSB的输出功率，其二是开启基准电压产生芯片和作为USB供电开启信号的开启条件之一。
作用一：5VDRV1加到Q10的控制极使其导通这样VCC5和5VSB经过Q10（有上拉12V）和Q11共同产生5VDIMM提升输出功率。
计算机配置方案
计算机配置方案一、实验目的：通过一段时间的调查，我不仅对计算机的组成有了比较深入到认识，而且还对现在的计算机市场有了一定的了解。
为在满足自己需求的前提下，最大限度地节省开支，我决定采用下列方案。
二、实验内容：三、实验步骤：1、进行市场调查。
2、认识计算机的相关配置并结合自身实际进行选择：（1）主板：它安装在机箱内，是微机最基本的也是最重要的部件之一，担负着操控和调度C P U、内存，显卡、硬盘等各个周边部件子系统并使它们协同工作的重要任务。
拥有一块质量好的主板，是电脑具备良好性能的前提。
技嘉B250M-H D3主板还是很不错的，采用I n t e l B250芯片组，支持I n t e l 14n m处理器，支持W i n d o w s10/8.1/7操作系统。
（2）C P U：C P U是电脑的核心部分，它不仅决定着电脑系统整体性能的高低，而且是必不可少的原件。
它能够流畅的使用一些大型的学习软件，比如O f f i c e2010、M a t l a b、q u a r t u s、p h o t s h o p、V C++等，这些软件对C P U有一定的要求。
Intel 酷睿i5 7500是一款中高性能的CPU，也是最新一代的CPU，性能是很不错的。
（3）内存：内存是电脑的重要部件，其质量的好坏，不仅关系到电脑运行速度的高低，而且关系到系统能否正常稳定运行。
因为在日常学习中，我们有很多需要存储的学习资料，所以我觉得金士顿骇客神条FURY 8GB DDR4 2400（HX424C15FB/8）性价比较高，比较好用。
（4）硬盘：是电脑中必不可少的外存储设备，这就对硬盘容量提出了要求。
WD 500GB 7200转16MB SATA2 不但容量能满足要求，而且加强了防震和抗摔能力，并将性能提升了大约20%；即使在频繁震动的环境中，性能的提升也甚至能达到60%。
此外，RE3企业级硬盘的高可靠性更能够保护硬盘及当中储存的数据，并且比上一代企业级硬盘更低温，更安静。
主板维修关键测试点
主板维修关键测试点主板维修关键测试点触发故障1： ATX第9脚5VSB，PCI槽A14脚3.3VSB，3,3VSB 一般由1 117或1084MOS管转换2：CMOS跳帽2.5V以上电压,3：触发排针2.5V以上电压，4：南桥晶振32.768是否起振（有压差）5：查IO6：查南桥触发后主板必须有的电压（775主板为例)"1:待机3.3VSB2:VDDQ/AGP倒数第三脚(inter芯片组南北桥供电1.5V) （SIS芯片组1.85V) (nvidia芯片组1.5V）-（VIA芯片组2.5V）注：只有inter芯片组VDDQ电压同时供给南北桥，其他芯片组 VDDQ只给北桥。
3:内存供电（VCC-DDR)DDR2.5V-7脚DDR2-184脚<倒数第三脚>4：VTT-1.2V（前端总线上拉电压1.2V）5:vcore（CPU供电电压）478主板为0.9V-1.9V, 775主板为1. 0V-1.5V，AMD主板一般为1.2V-1.5V主板全部电压正常后测试点：时钟：1：时钟芯片两侧的电感是否有电压，14.318晶振是否起振，（两脚电压压差)2: PCI槽B16脚1.6V电压0复位关键测试点：1 : P CI槽A15脚3.3V电压2：IDE槽第一脚5V电压3：BIOS芯片倒数第二脚3.3V4：CPU假负载PG信号2.5V电压5：短接复位排针，同时测PG信号测试点是否有高到底电压跳变电压时钟复位全部正常后测试点：1：上CPU假负载测AD线对地值2：南北桥总线对地值3：PCI总线对地值4：涮BIOS1.打PCI A14的阻值，对地小于80欧为南桥坏。
2.待机时，南桥烫手，为桥坏。
（排除AGP供电管损坏。
）3.南桥周围的滤波电容对地短路，为桥坏。
B中间两根数据线的对地阻值，正常为600左右，如对地为0，为桥坏。
5 .CMOS跳线中间脚对地短路。
为桥坏。
6.1117中间脚有3.3VSB。
微星主板bios设置详解
微星主板bi os设置详解一、BIOS主菜单1、Standa rd CMOS Featur es 标准CMOS属性2、Advanc ed BIOS Featur es 高级BIOS属性3、Integr atedPeriph erals整合周边设备4、PowerManage ment电源管理5、H/W Monito r 硬件监测6、GreenPower绿色节能7、BIOS Settin g Passwo rd 开机密码设置8、Cell Menu 核心菜单9、M-FlashU盘刷新BI OS10、User Settin gs 用户设置项11、Load Fail-Safe Defaul ts 加载安全缺省值12、Load Optimi zed Defaul ts 加载优化值13、Save & Exit Setup保存设置并退出14、Exit Withou t Saving退出而不保存二、Cell Menu 核心菜单设置1、CPU相关设置CPU相关设置有9项1-1、CPU Specif icati ons：这是查看CP U的规格和参数，也可以随时按F4查看。
1-2、AND Cool `n` Quiet：AMD CPU的节能技术，也叫“凉又静”。
依据CPU负载改变CP U的倍频和电压。
当CPU空闲时，核心电压降到最低，倍频也降到最低。
如果主板有微星的APS功能，请开启这个选项。
该选项的设置是Enab led和D isabl ed。
1-3、Adjust CPU FSB Freque ncy （MHz）：调整CPU的前端总线频率。
默认的频率是CPU的标准FSB频率，用户可以自己调整，就是超频。
在这里直接键入频率数值，比如220。
1-4、Adjust CPU Ratio：调整CPU的倍频。
ASRock B75M-ITX Motherboard 说明书
156ASRock B75M-ITX Motherboard1. 主板簡介謝謝你采用了華擎B75M-ITX 主板,本主板由華擎嚴格制造,質量可靠,穩定性好,能夠獲得卓越的性能。
本安裝指南介紹了安裝主板的步驟。
更加詳細的主板信息可參看驅動光盤的用戶手冊。
1.1 包裝盒內物品華擎B75M-ITX 主板 (Mini-ITX 規格: 6.7英吋 X 6.7英吋, 17.0厘米 X 17.0厘米)華擎B75M-ITX 快速安裝指南華擎B75M-ITX 支持光盤兩條Serial ATA(SATA)數據線(選配)一塊I/O擋板ASRock提醒您...為了在 Windows ®7 / 7 64-bit / Vista TM / Vista TM 64-bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。
關于BIOS設置程序，請參見支持光盤中的“User Manual”以了解相詳細信息。
簡體中文157ASRock B75M-ITX Motherboard簡體中文1.2 主板規格架构 - Mini-ITX 規格:6.7英吋 X 6.7英吋, 17.0厘米 X 17.0厘米- 全固態電容設計（100%日制高品質高傳導性固態電容）處理器 - 支持第三代和二代Intel ® Core TMi7 / i5 / i3處理器 (LGA1155針腳) - Digi 電源設計- 4 + 2電源相位設計- 支持Intel ®Turbo Boost 2.0技術 - 支持K-系列解鎖的CPU（詳見警告1）- 支持 Hyper-Threading 超線程技術（詳見警告2）- 支持Intel ® Ivy Bridge CPU 的Intel ®快速啟動技術和Intel ®智能連接技術芯片組 - Intel ®B75- 支持Intel ®Small Business Advantage（詳見警告3） 系統內存 - 支持雙通道DDR3內存技術（見警告4） - 配備兩個DDR3 DIMM 插槽- 支持DDR3 1600/1333/1066 non-ECC、un-buffered 內存(Intel ® Ivy Bridge CPU 支持DDR3 1600，Intel ®Sandy Bridge CPU 支持DDR3 1333 )- 最高支持16GB 系統容量（見警告5）- 支持Intel ®Extreme Memory Profile(XMP)1.3/1.2擴展插槽 - 1 x PCI Express 3.0 x16插槽(PCIE1: x16模式)（見警告6）*使用Intel ®Ivy Bridge CPU 方可支持PCIE 3.0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．电池3V电压过R495电阻改名为VBAT,一路送到IO芯片86脚,用于检测电池电量.另一路送到输出VCCRTC,给PCH 提供实时时钟供电。
2．VBAT通过R537改名为DSWVRMEN送到PCH,开启PCH内部深度休眠供电1.05V稳压器工作。
VBAT通过R525改名为PCH_INTVRMEM,送到PCH,开启PCH内部1.05V待机供电稳压器工作。
RTCVDD通过R551、C524组成的延时电路，延时得到实时时钟复位信号RTCRST#送到PCH，并且连接到CLR_CMOS跳线。
VBAT通过R554、C513组成的延时电路，延时得到第二个实时时钟复位信号SRTCRST#送到PCH。
3.PCH给32K晶振供电，晶振起振产生32.768KHz频率给PCH。
4．插上ATX电源，电源输出ATX_5VSB通过U45，得到3VA，送到PCH的VCCDSW3_3脚，给桥提供深度休眠供电。
5．IO发送DPWROK_CP，通过R569上拉得到3VA高电平信号，送到PCH表示深度休眠供电正常。
6．5VSB通过U47，得到3VSB电压，ATX_5VSB通过U134，得到3VSB_WAKE电压，给PCH的VCCSUS3_3脚、IO的99脚、PCI的A14脚、PCIE的B10脚提供待机供电。
7．IO芯片从85脚输出RSMRST#信号，5VSB通过R568、R542分压为3.3V高电平，送到PCH表示主板待机供电正常。
8．短接开关针，产生高低高跳变的触发信号PSIN#_R，过R747电阻改名为PWRBTIN，送到IO芯片的80脚。
9．IO芯片通过内部转换从81脚输出高低高跳变的PWRBTN#信号，送到PCH请求上电。
10．PCH从BN52脚发出持续高电平的SLP_S4#信号，过R104电阻送到Q7的B极，控制Q7导通，使Q6截止，参考的DDR_0_6_REF_R信号不为0，开启内存供电电路。
11．PCH从BM53、BC41脚发出持续高电平的SLP_S3#、SLP_A#_PCH_R信号，SLP_S3#送到IO芯片的82脚，表示允许上电。
12．IO芯片从83脚发出持续低电平PSON#信号，装到ATX电源接口的16脚。
13．ATX电源16脚（绿线）被拉低后，电源输出5V、12V、3.3V等主供电，完成上电。
14．12V从D5正极输入，从负极输出，过R224电阻，给U16的5脚供电。
U16通过内部二极管再给1脚。
当Q6截止时，U16芯片7脚通过内部上拉得到高电平开始芯片工作。
从2脚和4脚输出上管驱动和下管驱动信号，控制Q91、Q92、Q96交替导通，将5VDIMM降压，通过CHOKE13和电容滤波后输出1.5V的VCC_DDR内存供电。
15．VCC5给U14的5、6、7、8脚供电，VCC_DDR给U14的1脚供电，VCC_DDR通过R204、R200分压得到0.75V电压，送到U14的3脚，U14开始工作，从4脚输出0.75V的内存负载供电VTT_DDR。
16．3VSB给U35的5脚供电。
PCH输出的SLP_A#_PCH_R高电平信号，过Q72导通，Q69截止，3VSB上拉R720的EN_1.05VME 送到U35的3脚，U35开始工作从6脚输出1.05V 的+1P05V_ME供电，给PCH的ME模块。
17．SLP_A#_PCH_R使Q98截止，+1P05V_ME使Q97截止，经过R711上拉得到3VSB的ME_PWROK信号给PCH，表示ME 供电正常。
18．VCC5过R775电阻，给U38的5脚供电。
U38通过内部二极管再给1脚。
当Q93截止时，U38芯片7脚通过内部上拉得到高电平开始芯片工作，从2脚和4脚输出上管驱动和下管驱动信号，控制Q94、Q95交替导通，通过CHOKE15和电容滤波后得到1.05V的PCH_1P05桥供电。
19．VCC3通过U29得到VCC1_8REF，送到U30A的3脚，U30A的3脚电压大于2脚电压，1脚输出高电平，VCC3通过Q38降压，得到1.8V的VCC1_8桥供电。
20．+12VIN过R315电阻给U28的5脚供电，U28通过内部二极管给1脚供电。
U28的7脚内部上拉得到高电平，U28开始工作从2脚和4脚输出上管驱动和下管驱动信号，控制Q88，Q89交替导通，将12V（VIN）降压，通过CHOKE12和电容滤波后输出CPU_VTT总线供电（1.05V）。
21．VCC1_8REF经R771、R772分压得到0.9V左右的0_925REF_IN_R，送到U30B的3脚，U30A的3脚电压大于2脚电压，1脚输出高电平，CPU_VTT通过Q90降压得到系统代理电压CPU_SA。
22．VCC5 、+12VIN经过R878、R879给U4的23、48脚供电，U4通过内部给BOOT1、BOOT2脚供电。
装上CPU后，CPU 设定SVID的SCLK、SDA线高低电平。
CPU_SA过R362送到Q43的B极，控制Q43导通，使Q39截止，通过R125、R108分压得到2V高电平的VRD_EN信号，送到U4的5脚开启芯片工作。
U4分别输出UT501_UG1、UT501_LG1、UT501_UG2、UT501_LG2、PWM3信号，控制MOS交替导通，将12V(VIN)降压得到CPU核心供电VCCP。
23．VCCP稳定后U4从34脚输出VRM_PGD_R信号，通过R29上拉为CPU_VTT高电平，使Q1截止，VCC3上拉，经R6、R5分压后，得到2.865V高电平的VRM_PGD信号，送到PCH的BJ53脚（SYS_PWROK），表示CPU供电正常。
24．ATX电源延时从8脚发出5V高电平的ATX_PWR_OK信号，送给IO芯片的78脚。
IO芯片内部转换后从84脚发出SIO_ATXOK经R71上拉为3.3V高电平，过R83改名为CHIP_PWGD，送到PCH的BJ38脚（PWROK），表示主板供电正常。
25．PCH内部时钟电压开始工作，输出时钟信号给CPU、IO、网卡、PCI、PCI-E等设备。
26．SYS_PWROK、PWROK在PCH内部相与后，从BG46脚发出DRAMPWROK信号，VCC_DDR上拉经R87、R51分压为1.4V高电平，送给CPU的内存模块，表示主板供电正常。
27．PCH从D53脚发出CPU_PWRGD信号，送给CPU表示主板供电正常。
28．PCH供电、时钟、正常后，从BK48脚发出PLTRST# 平台复位信号，送到IO芯片的29脚，复位IO芯片。
29．PCH从AV14脚发出PCIRST#信号，改名为PCIRST#_PCH复位PCI插槽。
30．IO芯片供电、时钟、复位正常，延时从76脚发出PLTRST_BU3#信号复位网卡，从115脚发出PLTRST_BU2#复位PCI-E 插槽。
31．PCH从BK48脚发出的PLTRST#_R信号，过R116改名为PLTRST#。
PLTRST# 过R49电阻送到Q4的B极，控制Q4导通，使Q21截止。
经R82上拉为高电平的CPURST#信号，发送到CPU的F36脚复位CPU。
32．CPU供电、时钟、PG、复位正常后，开始读取BIOS程序，进行上电自检。
33．CPU发出SVID信号给U69，U69发出驱动信号控制Q85、Q86、Q87工作，将VIN降压得到显卡供电+CPU_GFX。
