隧道测量控制
隧道地面控制测量
隧道地面控制测量一、洞外平面控制测量的建立洞外平面控制测量的主要任务，是测定两相向开挖洞口各控制点的相对位置，并与洞外线路中线点相联系，以便根据洞口控制点进洞，使隧道能以设计的精度按照设计的位置修建，保证以规定精度正确贯通。
在施工前期，隧道洞口附近已经布设了基础控制网、线路控制网、线路水准基点控制点，但点位密度还无法满足隧道施工控制测量要求，另外原有控制网的精度是按铁路类型、设计时速、轨道类型确定的，而隧道控制网的精度是根据隧道贯通精度确定的，精度要求可能高于CPⅠ、CPⅡ网和水准基点网的精度，因此，隧道施工时应根据隧道贯通长度、辅助坑道布置、隧道宽度、线路曲线半径等因素，以线路控制网CPⅠ、CPⅡ和水准基点网为依据，以满足贯通精度、轨道铺设精度为目标，设计并建立相应的隧道施工平面、高程控制网。
隧道洞外平面控制测量方法有：GNSS测量、导线测量、三角形网测量及其组合测量方法。
1.隧道洞外控制等级选用隧道洞外控制测量的等级划分、适用长度和精度要求可参考表7.1.1，公路洞外导线控制测量技术参照表7.1.2规定。
表7.1.1 隧道平面控制测量技术要求（铁路隧道）表7.1.2 隧道平面控制测量等级（公路隧道）2.导线测量目前，全站仪已普及使用，则导线测量建立洞外平面控制测量已成为主要方法。
导线法平面控制就是用导线连接进出口中线控制点，按精密导线方法实测和计算，求得隧道两端洞口中线控制点间的相对位置，作为引测进洞和洞内测量的依据。
对于曲线隧道，还应将两切线上控制点纳入导线，通过导线精确求算隧道所在曲线转向角，以确定曲线各要素。
通过导线获取两端洞口控制点与交点的相对位置。
精密导线布设要求及观测方法已在前面阐述。
施工控制网导线布设要求：洞外平面控制网应沿两洞口连线方向布设成多边形组合图形，构成闭合检核条件，每个导线环由4～6条边构成，导线网图形简单。
导线边长应根据隧道长度和辅助坑道数量及分布情况，结合地形条件和仪器测程确定，宜采用长边导线。

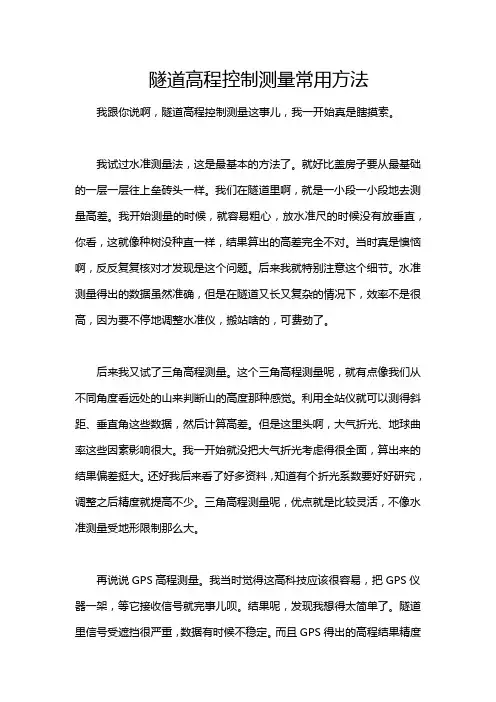

隧道高程控制测量常用方法
隧道高程控制测量常用方法我跟你说啊，隧道高程控制测量这事儿，我一开始真是瞎摸索。
我试过水准测量法，这是最基本的方法了。
就好比盖房子要从最基础的一层一层往上垒砖头一样。
我们在隧道里啊，就是一小段一小段地去测量高差。
我开始测量的时候，就容易粗心，放水准尺的时候没有放垂直，你看，这就像种树没种直一样，结果算出的高差完全不对。
当时真是懊恼啊，反反复复核对才发现是这个问题。
后来我就特别注意这个细节。
水准测量得出的数据虽然准确，但是在隧道又长又复杂的情况下，效率不是很高，因为要不停地调整水准仪，搬站啥的，可费劲了。
后来我又试了三角高程测量。
这个三角高程测量呢，就有点像我们从不同角度看远处的山来判断山的高度那种感觉。
利用全站仪就可以测得斜距、垂直角这些数据，然后计算高差。
但是这里头啊，大气折光、地球曲率这些因素影响很大。
我一开始就没把大气折光考虑得很全面，算出来的结果偏差挺大。
还好我后来看了好多资料，知道有个折光系数要好好研究，调整之后精度就提高不少。
三角高程测量呢，优点就是比较灵活，不像水准测量受地形限制那么大。
再说说GPS高程测量。
我当时觉得这高科技应该很容易，把GPS仪器一架，等它接收信号就完事儿呗。
结果呢，发现我想得太简单了。
隧道里信号受遮挡很严重，数据有时候不稳定。
而且GPS得出的高程结果精度不太高，需要用一些转换方法才能用在隧道高程控制测量上。
我也不确定自己做的转换是否完全准确。
说回水准测量啊，为了提高它的精度和效率，我们得精心布置测量点。
不能随随便便找个地方就放尺，要找那些平整、稳定的地方，就像搭积木的时候找到合适的基座一样。
而且观测的时候，眼睛一定要看准了水准泡和刻度，千万不能马虎。
要按照相关的规范要求，一步一步来，每个步骤都做到位。
每完成一段测量，就立马把数据记清楚，回头要是发现问题，也能方便检查。
三角高程呢，要多测几次取平均值，这样能够减少误差。
像我当初就是懒得反复测量，结果误差大了。
全站仪也要定期检查校准，不然误差又不知不觉地大起来了。
隧道工程施工测量方案
隧道工程施工测量方案为了保证隧道工程施工的质量和安全，必须进行准确可靠的测量工作。
本文将针对隧道工程施工测量提出具体的方案。
首先，我们将介绍测量的项目和目的，然后讨论测量的方法和仪器，最后总结测量方案。
一、测量项目和目的隧道工程施工中需要进行的测量项目主要包括：控制测量、偏差测量、质量测量和安全测量等。
控制测量目的在于测量隧道横断面、纵断面和轴线等位置控制点，以确定隧道的几何位置和形状。
偏差测量用于测量隧道施工过程中的偏差，如偏离设计轨道、偏离设计高程等。
质量测量主要是针对隧道施工过程中的质量要求进行检测，如地下水位测量、土层位移监测等。
安全测量用于保障施工现场的安全，如监测隧道围岩的稳定性、检测隧道内部空气质量等。
二、测量方法和仪器1.控制测量方法控制测量主要采用经纬仪、全站仪等仪器进行，可以使用三角测量法、正算法、反算法等方法来测量隧道的几何位置和形状。
2.偏差测量方法偏差测量主要使用全站仪、测距仪等仪器进行，可以使用蓝牙技术将仪器与计算机进行连接，实时反馈测量数据，通过对数据的分析来判断偏差情况。
3.质量测量方法质量测量主要使用水位计、位移传感器等仪器进行，可以设置监测站点，定期对水位、土层位移等进行测量和记录，以监测施工过程中的地下水位和土层变化情况。
4.安全测量方法安全测量主要使用监测传感器、气体检测仪等仪器进行，可以监测隧道围岩的位移、应力等情况，同时可以对隧道内部空气质量进行监测。
三、测量方案总结针对隧道工程施工的测量，我们提出以下方案：在施工前，制定详细的测量计划，包括每个测量项目的具体内容、测量时间和仪器设备的使用等。
在施工过程中，严格按照测量计划进行测量，并及时录入和分析测量数据。
对于出现的偏差和质量问题，要及时采取措施进行整改。
在施工结束后，对整个测量过程进行总结和评估，总结经验教训，并对以后的隧道工程施工提出改进意见。
综上所述，隧道工程施工测量方案需要结合具体的工程情况和要求，采用合适的测量方法和仪器设备，保证测量的准确性和可靠性。
隧道测量规范
隧道测量规范隧道测量是指在隧道建设中进行各种测量工作，包括地形测量、控制测量、隧道内部尺寸测量、隧道验收测量等。
隧道测量的目的是为了控制隧道的位置和尺寸，确保隧道的安全和质量。
下面是一份隧道测量规范的简要介绍，包括测量设备、测量方法和测量要求等。
1. 测量设备隧道测量需要使用一系列专业的测量设备，包括全站仪、测高仪、电子经纬仪、控制点测量仪等。
这些设备应具备高精度、高稳定性和抗干扰能力，能够适应不同的测量环境和要求。
2. 测量方法（1）地形测量：地形测量是在隧道建设前进行的重要测量工作，包括地表地形测量和地下管线测量。
地形测量可以利用全站仪、测量车等设备进行，测量结果应准确、完整、可靠。
（2）控制测量：控制测量是为了控制隧道位置和尺寸的测量工作，包括控制点设置和控制点测量。
控制点测量应使用高精度的测量设备，并采用精确的测量方法，确保测量结果的准确性和可靠性。
（3）隧道内部尺寸测量：隧道内部尺寸测量是为了控制隧道断面尺寸的测量工作，包括横断面测量、纵断面测量和挖头位置测量等。
隧道内部尺寸测量应使用高精度的测量设备，采用适当的测量方法，测量结果应满足设计和施工要求。
3. 测量要求（1）测量精度要求：隧道测量的精度要求根据不同的测量任务和工程要求确定。
一般来说，地形测量的精度要求为1:500～1:1000，控制测量和隧道内部尺寸测量的精度要求为±2mm。
（2）测量报告要求：隧道测量应及时记录测量数据，并编制详细的测量报告。
测量报告应包括测量任务、测量设备、测量方法、测量数据和测量结果等内容，报告应符合国家和行业相关标准的要求。
（3）测量安全要求：隧道测量应保证测量人员的安全。
在进行测量工作时，应严格按照相关安全规定操作，采取必要的防护措施，确保测量工作的安全进行。
以上是对隧道测量规范的简要介绍，隧道测量是隧道建设中不可或缺的一部分，对于隧道的安全和质量具有重要的影响。
隧道测量应按照规范的要求进行，不仅要求测量设备的高精度和稳定性，还需要测量人员具备专业的测量知识和技能，以保证测量结果的准确性和可靠性。
隧道内控制测量
隧道内控制测量1、隧道内控制测量应包括隧道内施工导线测量、施工控制导线测量和隧道内施工水准测量、施工控制水准测量。
2、隧道内控制测量起算点应采用直接从地面通过联系测量传递到工作井下的平面和高程控制点，隧道内平面起算点不应少于3个，起算方位边不应少于2条，高程起算点不应少于2个。
3、控制点应埋设在稳定的隧道结构上，并应埋设强制对中装置。
平面控制点应避开强光源、热源、淋水等地方，控制点间视线距隧道壁及洞内设施应大于0．5m。
4、隧道内控制网宜为支导线和支水准路线，当有联络通道时，应形成附合路线或结点网。
长隧道宜布设成交叉双导线。
5、施工导线和施工水准应随盾构掘进布设，当直线隧道掘进长度大于200m或到达曲线段时，应布设施工控制导线和控制水准。
6、施工控制导线测量应符合下列规定：（1）直线隧道的导线平均边长宜为150m，曲线隧道的导线平均边长宜为60m，相邻的长短边边长比不应大于3。
（2）应采用不低于DJ2级全站仪观测，左右角应各测2测回，左、右角平均值之和与360°较差应小于6″，边长应往返观测各2测回，往返平均值较差应小于4mm。
测角中误差为±2．5″，测距中误差为±3mm；当形成附合或闭合导线时，应符合本规范表5．2．3-2的规定。
（3）导线点横向中误差mu宜满足下式要求：式中：mu——导线点横向中误差(mm)；mφ——隧道横向贯通中误差(mm)，取隧道横向贯通测量限差的1／2；ld——导线长度(m)；Ld——贯通长度(m)。
7、施工控制水准测量应符合下列规定：（1）水准点宜按每200m间距设置1个；（2）水准点可利用导线点，也可单独埋设；（3）水准测量要求应符合本规范表5．2．3-3的规定。
8、延伸隧道内控制导线和控制水准时，应对现有施工控制点进行检测，并应选择稳定点进行延伸测量。
9、在隧道贯通前，隧道内控制导线和控制水准测量不应少于3次。
重合点坐标较差应小于30mm×ld／Ld，高程较差应小于10mm，且应采用平均值作为测量结果。
隧道施工控制测量
隧道施工控制测量一、工艺概述隧道控制测量和施工测量是隧道施工过程中的重要工序。
施工测量过程中应执行测量复核制，使测量过程快速、结果精确无误；保证隧道按规定精度贯通，各种建筑物空间位置及尺寸符合设计要求，不得侵入隧道限界。
二、作业内容1、控制测量:洞外控制测量、竖井联系测量、洞内控制测量2、施工测量：洞口边仰坡开挖放线测量、洞口大管棚导向管的定位放线测量、隧道开挖轮廓线放线及超欠挖检测测量、拱架架立安装放线测量、隧底及仰拱开挖放线测量、仰拱填充及边基放线测量、二衬模板台车定位测量、沟槽施工放线测量、竖井井身开挖测量、隧道横断面净空检查测量、无碴轨道施工测量3、贯通测量4、竣工测量三、质量控制及检验技术要求1、隧道贯通误差的限差隧道相向两施工中线在贯通面上的贯通限差应符合表1的规定：3、各级控制测量布网要求3.1依据铁路工程测量指南时速200~250公里有砟轨道平面控制网参见表3。
表3时速200~250有砟轨道各级平面控制网布网要求表3.2依据高速铁路测量指南，高速铁路无碴轨道平面控制网参见表4。
表4客运专线无碴轨道各级平面控制网布网要求表4、GPS 测量的精度指标4.1依据时速200~250公里有砟轨道铁路工程测量指南，GPS 测量的精度见表5。
表5时速200~250公里有砟轨道GPS 测量的精度指标表4.2高速铁路无碴轨道铁路工程测量暂行规定GPS 测量的精度见表6。
±5n ±8nL 4L 4L ——L8L8L4LL12L12L8LL20L20L14L40D2009、隧道开挖、立拱架隧道的允许超挖值应符合表13的规定。
拱架安装值应符合表14的规定。
四、工艺流程图(略)五、工序步骤及质量控制说明1、施工准备1.1技术准备1.1.1已知成果。
1.1.2点位检查。
1.1.3测量方案。
1.1.4埋设桩点。
1.1.5外界条件。
1.1.6内业资料。
1.1.7资料复核。
1.1.8编制程序。
隧道工程施工测量管控要点
隧道工程施工测量管控要点隧道工程是复杂的地下工程，需要在设计、施工和监测过程中进行精密的测量和管控。
测量是隧道施工中不可或缺的重要环节，是实现隧道质量保证和安全生产的关键。
隧道工程施工测量管控要点包括测量前的准备工作、施工中的测量控制、测量设备的选用和维护以及测量数据的处理和应用等方面。
一、测量前的准备工作1、实地勘察：在隧道工程施工前，必须对隧道工程区域进行实地勘察。
通过实地勘察，可以了解地质情况、水文地质条件和周边环境等，为后续的施工测量提供基础数据。
2、发布施工图纸：在进行施工测量前，必须对相关的施工图纸进行审查和确认，确保施工图纸的准确性和完整性。
3、规划测量控制点：在测量前，需要规划测量控制点的位置和布设方式。
测量控制点的设置应该具有代表性和稳定性，以确保后续的测量数据的精确性和可靠性。
4、确定测量方法和精度等级：在测量前，需要确定好测量的方法和精度等级。
不同的测量任务需要选择不同的测量方法，并根据测量任务的要求确定测量的精度等级。
二、施工中的测量控制1、控制隧道断面的尺寸：在隧道施工中，需要对隧道断面的尺寸进行控制。
通过测量隧道断面的尺寸，可以及时发现和纠正隧道的偏差和变形，保证隧道的尺寸达到设计要求。
2、控制隧道纵横坡和轴线位置：隧道的纵横坡和轴线位置对隧道的排水和通行能力具有重要影响。
在施工中需要对隧道的纵横坡和轴线位置进行测量，及时发现和排除隧道的偏差，保证隧道的排水和通行性能。
3、控制隧道的水平和垂直位置：在隧道施工中，需要对隧道的水平和垂直位置进行测量。
通过测量隧道的水平和垂直位置，可以及时发现和纠正隧道的偏差，保证隧道的稳定性和安全性。
4、定位测量及时更新：在隧道施工中，需要及时更新定位测量数据。
通过定位测量，可以准确确定隧道的位置和姿态，及时发现和纠正隧道的偏差和变形。
三、测量设备的选用和维护1、选用适当的测量设备：在隧道工程施工中，需要选用适当的测量设备。
不同的测量任务需要选择不同的测量设备，以满足测量任务的要求。
隧道控制测量和监控量测
一、洞内外控制测量
2、隧道洞外控制测量
按《工程测量规范》要求，隧道施工独立控制网旳边长投影变形值 要不大于2.5cm/km。从上表能够看出该隧道控制网达不到精度要求，为 了减小投影需建立独立网。
该隧道独立网采用既变化投影面又变化投影带旳措施。该独立网是 在北京54椭球下，以勘测网中隧道进口GPS9201点作为约束点起算，以 GPS9201-GPS9209方向作为约束方向，中央子午线 ，投影面高程H=332.10m。
一、洞内外控制测量
一、洞内外控制测量
2、隧道洞外控制测量
以某一长大隧道为例，该隧道东西走向，长约8km，中间设一斜井。该 区布设了勘测网（北京54参照椭球，0米投影面，中央子午线经度为 1 1 8 ° 1 5 ′ ） ， 在测区共加密12个点GPS9201-GPS9212.
一、洞内外控制测量
2、隧道洞外控制测量
二、隧道监控量测
5、监测资料整顿及数据分析
回归分析是量测数据数学处理旳主要措施，经过对量测数据回归分 析预测最终位移值和各阶段旳位移速率。详细措施如下： 1 将量测统计及时输入计算机系统，根据统计绘制纵横断面地表下 沉曲线和洞内各测点旳位移u-时间t 旳关系曲线。 2 若位移-时间关系曲线出现反常，表白围岩和支护已呈不稳定状态， 加强监控量测频率，必要时将暂停开挖并进行加强支护处理。 3 当位移-时间关系曲线趋于平缓时，进行数据处理或回归分析，从 而推算最终位移值和掌握位移变化规律。 4 各测试项目旳位移速率明显收敛，围岩基本稳定后，进行二次衬 砌旳施作。
从上表能够看出，地面全站仪旳测量数据与独立网 GPS 坐标反算旳 数据吻合程度很好，能够验证独立网测量成果旳精度和可靠性，用该独 立网能够到达该隧道贯穿误差精度旳要求，所以该平面独立网能够作为 该隧道施工测量控制旳基准。
1隧道洞外控制测量要点
1隧道洞外控制测量要点
隧道洞外控制测量是指在隧道施工中对洞外进行相关测量，以确保隧道施工的准确性和安全性。
以下是隧道洞外控制测量的要点：
1.清扫：在进行隧道洞外控制测量之前，需对测量区域进行清扫，清除杂物和尘土等。
2.固定控制点：在洞外选择固定的控制点，可以使用测量套管或马克杆等固定在地面上，以确定测量参考点。
3.建立坐标系：在洞外控制测量之前，需要建立一个坐标系，确定洞外测量的基准点和坐标轴。
4.基线测量：基线测量是洞外控制测量的重要环节之一，可以使用全站仪或经纬仪等仪器进行测量，在地面上进行基线的测量，并通过计算和校正，确定洞外测量的坐标点。
5.激光测距：激光测距是隧道施工中常用的测量方法之一，可以通过激光测距仪在洞外进行测距，测得洞内的相对位置和距离。
6.空间三角测量：在洞外控制测量中，可以使用空间三角测量来确定隧道的位置和形状。
通过测得不同位置的角度和距离，计算出洞内的坐标点和形状。
7.实测与设计比对：在洞外控制测量中，需要将实测数据与设计数据进行比对，检查洞外测量的准确性和误差，并进行调整和校正。
8.定期监测：在隧道施工过程中，需要定期进行洞外控制测量，以监测隧道的变形和位移情况，防止发生安全事故。
9.数据处理与分析：在洞外控制测量完成后，需要对测量数据进行处理和分析，得出洞外测量的结果和结论，并生成测量报告。
综上所述，隧道洞外控制测量是隧道施工中重要的环节之一，通过清扫、固定控制点、建立坐标系、基线测量、激光测距、空间三角测量等方法，可以准确测量洞外的位置、形状和变形情况，保证隧道施工的准确性和安全性。
隧道导线控制测量操作方法
隧道导线控制测量操作方法隧道导线控制测量是指在隧道工程中进行的导线测量和控制工作。
主要目的是确保隧道的准确布点、正确开挖和精确施工，以保证工程质量。
下面将详细介绍隧道导线控制测量操作的方法。
隧道导线控制测量的操作方法主要包括三个方面：前期准备工作、导线测量和导线控制。
1. 前期准备工作：在进行隧道导线控制测量前，需要进行一系列的准备工作，如设计方案的审核和熟悉，现场勘测和布点，建立测量基准和坐标系，并进行仪器设备的调试和校准。
a. 设计方案的审核和熟悉：了解隧道工程的设计方案，审查各个断面的设计参数、坐标和几何关系等，确保对工程方案的整体了解。
b. 现场勘测和布点：根据设计方案和现场实际情况，进行隧道现场的勘测和布点工作，确定导线控制的具体位置和测量范围。
c. 建立测量基准和坐标系：根据实际情况，选择适当的测量基准点和坐标系，建立工程的测量基准，并确定控制测量的参考点。
d. 仪器设备的调试和校准：对测量仪器设备进行调试和校准，确保其正常工作和准确度，包括全站仪、经纬仪、水平仪等。
2. 导线测量：导线测量是隧道导线控制测量的重要内容，主要包括导线测量基准点的测定、导线测量网的建立和导线的测量。
a. 导线测量基准点的测定：根据前期准备工作建立的测量基准，利用全站仪或经纬仪测量基准点的坐标和高程，并记录下来。
b. 导线测量网的建立：根据设计方案和现场情况，利用全站仪或经纬仪在地面上布设导线测量网，确定测量控制点和测量桩，并进行精确测量和记录。
c. 导线的测量：根据导线测量网，利用全站仪或经纬仪对隧道断面的各个关键点或测点进行精确测量，同时记录测量数据，包括坐标、高程、角度等。
3. 导线控制：导线控制是指利用导线测量数据对隧道施工过程进行控制和监测，确保施工的准确性和稳定性。
a. 导线控制点的设定：根据导线测量数据，确定隧道施工中需要进行控制和检测的关键点或关键位置，布设导线控制点或测量桩。
b. 施工过程的导线控制：在隧道施工过程中，根据设计要求和导线测量数据，利用全站仪或经纬仪对关键点或关键位置进行测量和监测，确保施工的准确性。
隧道施工控制测量指导意见
6 隧道测量6.1 一般规定6.1.1 隧道平面控制测量应结合隧道长度、平面形状、辅助坑道位置、以及线路通过地区的地形和环境条件等，采用GPS测量、导线测量、三角形网测量及其综合测量方法。
高程控制测量可采用水准测量、光电测距三角高程测量。
6.1.2 平面控制网坐标系宜采用以隧道平均高程面为基准面，以隧道长直线或曲线隧道切线（或公切线）为坐标轴的施工独立坐标系，坐标轴的选取应方便施工使用。
高程系统应与线路高程系统相同。
6.1.3 隧道洞外控制测量应在隧道开挖前完成。
6.1.4 隧道两相向开挖洞口施工中线在贯通面上的横向和高程贯通误差应符合表6.1.4的规定。
表6.1.4 隧道贯通误差规定注：1本表不适用于利用竖井贯通的隧道。
2相向开挖长度大于20km的隧道应作特殊设计。
6.1.5 隧道长度大于1500m时，应根据横向贯通误差进行平面控制网设计，估算洞外控制测量产生的横向贯通误差影响值，并进行洞内测量设计。
水准路线长度大于5000m时，应根据高程贯通中误差进行高程控制网设计。
6.1.6 洞外控制网与线路控制网的联结应符合下列规定：1 当线路控制网（CPI、CPII）精度满足隧道控制测量要求时，应在线路控制网基础上扩展加密，建立隧道控制网。
2 当线路控制网精度不能满足隧道控制测量要求时，应建立隧道独立控制网，并与隧道洞口附近线路控制点联测。
3 洞外高程控制测量应从隧道一端的线路水准基点联测至另一端的线路水准基点。
6.1.7 当隧道洞口两端的线路控制网（CPI、CPII）不在一个投影带内时，需建立独立的隧道施工控制网。
6.4 洞外控制测量6.4.1 洞外控制测量应根据本规范表6.1.4规定的隧道的洞外控制测量贯通误差进行洞外控制网设计。
洞外控制网设计应符合下列要求：1 平面控制网应根据洞外允许横向贯通中误差，结合实际布网条件进行贯通误差估算。
2 高程控制网应根据勘选的地表高程路线长度和洞内贯通长度，按高程贯通误差估算公式分别估算洞外、洞内高程贯通误差，确定洞外高程控制测量精度。
隧道控制测量方案设计
目录一、编制阐明 (1)1.概述 (1)2.编制根据 (1)3.隧道贯穿精度规定 (1)4.隧道贯穿误差估算措施 (2)二、隧道洞内平面控制测量方案设计 (3)1. 烟垄隧道 (3)2. 李峰隧道 (6)三、隧道洞内高程控制测量设计 (11)四、隧道施工测量注意事项。
(12)隧道控制测量方案设计一、编制阐明1、概述京福铁路客专闽赣Ⅷ标项目经理部一分部由中铁二局第五工程有限企业承建施工, 其中本标段包括了四座隧道烟垄隧道（4398米）、龙岭隧道（731米）、李峰隧道（2671米）、李厝隧道（243米）；为保证本标段隧道旳对旳贯穿特编制隧道贯穿及隧道旳洞内控制测量方案；施工工程中应严格按照控制测量方案旳测量技术规定进行隧道洞内控制测量。
2.编制根据（1）《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2023]189号）；（2）《高速铁路工程测量规范》TB10601-2023；（3）《全球定位系统(GPS)铁路测量规程》 TB10054-97；（4）《国家一二等水准测量规范》GB12897-2023；（5）中铁第四院勘察设计院集团有限企业所交付旳CPI、CPII坐标成果和高程成果；（6）《京福施工测量管理措施》；3.隧道贯穿精度规定按照《铁路工程测量规范》TB10101-2023第6.1.4条, 隧道相向开挖洞内施工中线在贯穿面上旳横向和高程贯穿误差应符合下表规定。
隧道贯穿误差规定4.隧道贯穿误差估算措施4.1平面贯穿误差估算用GPS 技术建立隧道施工控制网估计控制网测量误差对隧道横向贯穿误差旳影响一般采用下面旳简化公式进行估算:(1)洞外控制测量对隧道横向贯穿误差旳影响222222212123222ρρββm S m S m m m +=+=外式中, 表达洞外GPS 控制测量误差对贯穿面横向贯穿误差旳总影响, 、分别表达两端洞口GPS 控制点误差对横向贯穿误差旳影响, S1.S2分别为两端洞口GPS 进洞控制点至贯穿面旳距离, 、分别表达两端洞口进洞边方向值中误差, ρ为常数206265″。
隧道洞内平面控制测量的几种方法
隧道洞内平面控制测量的几种方法
1.三角测量法：这是最常用的一种方法。
它利用三角形的性质来进行
测量，通过在隧道洞内的不同位置放置测量仪器，并测量不同位置之间的
夹角和距离，从而确定隧道洞内的平面位置和形状。
这种方法需要具备一
定的测量仪器和技术，并且需要在不同位置进行多次测量来提高测量精度。
2.高程测量法：这种方法主要用于测量隧道洞内的高程信息。
通过在
不同位置设置水平基准面，然后利用水准仪等测量仪器进行高程测量，从
而确定隧道洞内的高程位置。
这种方法需要对测量仪器和技术有一定的了解，并且需要在不同位置进行多次测量来提高测量精度。
3.平差测量法：这种方法是一种比较精确的测量方法，用于确定隧道
洞内的平面位置和形状。
它通过设置多个测量点，并利用平差原理进行数
据处理，从而确定隧道洞内的平面位置和形状。
这种方法需要对平差原理
和测量仪器有一定的了解，并且需要进行复杂的数据处理和计算。
4.增量测量法：这种方法是一种相对简单的测量方法，用于确定隧道
洞内的平面位置和形状。
它通过在不同位置放置固定测量标志物，并利用
测量仪器进行距离和角度测量，从而确定隧道洞内的平面位置和形状。
这
种方法比较适用于具有良好视野的隧道洞内。
总的来说，隧道洞内平面控制测量的方法有很多种，每种方法都有其
适用的场景和特点。
在实际工程中，通常会根据具体的情况选择合适的测
量方法，并结合多种方法进行综合测量，以达到较高的测量精度和可靠性。
隧道测量规范
隧道测量规范隧道测量规范是针对隧道工程测量领域的一系列规则和标准的总称，目的是确保隧道工程测量的准确性和一致性，以提高工程质量和安全性。
本文将以1000字左右的篇幅介绍隧道测量规范的主要内容。
一、测量前准备1.编制测量施工图纸，明确测区范围和隧道工程的参数要求；2.对测量仪器设备进行校准和检查，并确保其符合测量要求；3.制定测量操作方案，包括测量方法、测量网和控制点等。
二、测区测量1.选定合适的测量方法，如全站仪测量、导线测量等；2.针对不同的测量任务，制定相应的测量程序和操作规范；3.测量中应注意保持仪器设备的稳定性和准确性，避免影响测量结果；4.对测量数据进行实时记录和校核，确保其准确性和可靠性。
三、隧道控制测量1.确定隧道控制点的布设方案，并制定控制点的测量方法和程序；2.控制测量应包括长线和平差等，确保隧道工程的精度要求；3.隧道控制点应具备稳定性和长期可靠性，以便后续测量和监测使用。
四、隧道形状和变形测量1.根据隧道的设计要求，确定形状测量的控制点和测量方法；2.在施工过程中，随时测量并记录隧道的形状和尺寸参数，以及地表和隧道的变形情况；3.形状和变形测量应进行定期检查、记录和分析，确保隧道的稳定性和安全性。
五、隧道水文测量1.对隧道内外的水文环境进行测量和监测，包括水位、流速、水质等参数；2.测量水文数据应进行实时记录和校核，以便及时调整施工和排水方案；3.隧道水文测量应确定测量点位和方法，并确保其准确性和可靠性。
六、隧道地质测量1.对隧道的地质情况进行调查和测量，包括岩层、地下水、土质等参数；2.确定地质测量的点位和方法，并制定相应的测量程序；3.对地质测量结果进行分析和评价，为施工和后期处理提供参考。
七、数据处理和报告编制1.对测量数据进行处理、分析和校核，确保其准确性和可靠性；2.编制测量报告，包括隧道测量结果的总结、分析和建议；3.报告中应包括测量数据的原始记录、校核证明和测量成果图等。
隧道施工测量实施细则
隧道施工测量实施细则一、隧道施工测量的目的和任务1.建立测量控制网，确定隧道轴线、断面线和高程控制基准点；2.进行隧道工程相关数据的测量和记录，包括开挖面位置、地质层位、地应力和开挖前地表变形等；3.根据设计要求，进行隧道内部结构的测量和监测，包括隧道断面尺寸、纵横坡、管片安装位置和姿态等；4.在隧道施工过程中，进行地表沉降和隧道变形的测量和监测，及时掌握隧道工程的安全状况。
二、隧道施工测量的原则和要求1.准确性原则：测量数据要准确可靠，误差要控制在允许范围内；3.经济性原则：选择合适的测量方法和仪器设备，以保证测量成本的控制；4.标准化要求：测量方法和数据处理要符合国家和行业的标准规范。
三、隧道施工测量的组织管理1.建立施工测量组织机构，确定测量队伍的人员结构和职责分工；2.制定施工测量方案，确定测量方法、仪器设备和测量精度要求；3.确定测量任务书和测量实施计划，明确测量起止时间和工作内容；4.确定测量数据管理和报告编制的要求，确保测量数据的查证与审批；5.建立测量工作台账，记录和管理测量数据和相关信息。
四、隧道施工测量的方法和仪器设备五、隧道施工测量的质量控制为了保证隧道施工测量的质量，应采取以下措施进行质量控制：1.制定测量质量控制标准和准则，规定测量的质量要求和验收规程；2.对测量仪器设备进行定期校验和检查，确保其精度和可靠性；3.对测量过程进行现场监督和检查，及时发现和纠正测量误差；4.对测量数据进行分析和评估，及时发现和解决问题，并进行数据查证和备案。
六、隧道施工测量的安全措施1.提供必要的个人防护用品和设备，确保测量人员的人身安全；2.对施工现场进行安全检查和隐患排查，及时消除安全隐患；3.对测量设备进行安全操作培训，确保测量过程中的安全操作；4.制定应急预案，应对可能出现的测量事故和突发事件。
总结起来，隧道施工测量实施细则的制定是为了规范隧道施工测量的工作流程和质量要求，确保隧道施工的质量和安全。
隧道地下控制测量导线布设形式
隧道的控制测量跟一般的控制测量不同，隧道内没有GPS卫星信号，无法实现高精度的GPS静态控制测量；大部分隧道是随着掘进进行控制测量，随着隧道的掘进，离洞口越远的地方导线点的精度越低，有可能影响到隧道的横向贯通误差。
那隧道内如何布设导线呢？传统做法是在洞内布设边长适当的支导线，布设方案简单，观测工作量较少，布设灵活，但由于没有多余观测和其他约束条件，在实际工作中即使发生错误也无法检查，同时随着导线长度的增加，端点横向误差增大。
为了减小支导线端点误差，常常采用减少导线转折角个数（加大导线边长）或选择若干导线边用陀螺经纬仪测定其方位角的方法，但由于受陀螺经纬仪精度影响，实际作业时一般不采用这种方法。
支导线为了避免上述支导线的缺点，提高导线端点精度，并根据实际施工情况及井下工作条件，一般采用以下几种布设形式。
主辅点菱形导线法celiangyuan在地下控制支导线点（主点）的附近再布设一个导线点（辅点），为了便于同时设置目标和精确量距，考虑两个观测点安装在同一个强制归心观测墩上，边长约为10~15cm，两点之间距离在事先安装好中心螺旋后可用游标卡尺精确测量，由于游标卡尺丈量精度可达±0.2mm，因此可认为主副点间长度值没有误差。
主辅点菱形导线法主辅点四边形导线法celiangyuan在地下控制支导线基础上每4点组成四边形，相邻主辅点采用游标卡尺测量长度。
主辅点四边形导线法环形导线法celiangyuan根据隧道实际情况，布设成环形导线，导线点采用强制归心装置，安装在地下地铁隧道侧壁，保持离开侧壁一段距离，一般约0.5~0.7m，以保证视线离开侧壁约在0.5m以上，减少旁折光的影响，导线所有角度距离采用Ⅰ级全站仪观测。
环形导线法基本双导线celiangyuan通过这种布网方式使两条导线形成公共点或者公共边，构成检核条件。
随导线长度的延伸，两条导线可以在适当的位置再次相交或重合，创造出新的检核条件。
隧道控制测量
隧道洞内控制测量第一部分设计阶段一、准备工作洞内导线设计，一般先作导线边长设计，在做测量精度设计。
导线边长需根据隧道长度、路线平面形状、施工方法以及断面宽度作选择。
原则上隧道越长，导线边也应尽可能选得长一些，但是必须保证正常通风下通视良好。
直线地段一般选择250～500米，曲线地段按Rf C8确定，其中，R为曲线半径，f为断面宽度。
精度等级确定见表1平面控制测量设计要素表1平面控制测量设计要素洞内高程测量设计，高程控制网的布设可以结合导线控制点的埋设，水准备的布设密度一般不大于200米。
高铁高程控制测量的精度等级采用国家二等水准测量，每千米高程测量偶然中误差限差为1mm。
二、方案确定1、平面控制测量1）、导线测量的技术要求应符合表2的规定。
表2 导线测量的技术要求注：表中n为测站数。
2）、角观测宜采用方向观测法，并符合表3的规定。
表3 水平角方向观测法的技术要求3)、边长测量应符合表4的规定。
表4 边长测量技术要求注：①、一测回是全站仪盘左、盘右各测量一次的过程②、测距仪精度等级划分如下Ⅰ级∣md∣≤2mmⅡ级 2 mm＜∣md∣≤5mmⅢ级 5 mm＜∣md∣≤10mmⅣ级 10 mm＜∣md∣≤20mmmd为每千米测距标准偏差。
即按测距仪出厂标称精度的绝对值，归算到1km的测距标准偏差。
③、mD=a+b×D式中： mD----仪器测距中误差（mm），a----标称精度中的固定误差（mm），b----标称精度中的的比例系数（mm/km），D----测距长度（km）4)、测距边的斜距应进行气象和仪器常数改正。
气压、气温读数取位应符合表5的规定。
三等及以上等级测量应在测站和反射镜站分别测记，四等及以下等级可在测站进行测记。
当测边两端气象条件差异较大时，应在测站和反射镜站分别测记，取两端平均值进行气象改正；当测区平坦，气象条件差异不大时，四等及以下等级也可记录上午和下午的平均气压、气温。
表5 气压、气温读数取位要求2、高程控制测量1）、水准观测的技术要求见表7。
隧道结构施工中的监测与控制
隧道结构施工中的监测与控制隧道作为建筑工程中的一个常见结构，在建筑中的应用越来越广泛，但其施工中经常会出现很多问题，如隧道养护、矿山开采、地铁隧道等等。
因此在隧道结构施工中的监测与控制非常重要，以确保隧道结构的稳定性和安全性。
一、隧道结构施工前的监测在进行隧道结构施工之前，需要对周围环境进行监测，以确认是否有什么影响隧道结构安全性和稳定性的因素存在。
具体包括：1.地质与水文监测。
隧道穿越的地质环境和水文环境是直接影响隧道建造质量的重要因素，需要对其进行详细地质与水文调查，并进行长期监测，对地质与水文情况的变化及时作出反应，以保证隧道的稳定性和安全性。
2.地表监测。
隧道施工前要对地表进行监测，预测隧道施工会对地表造成什么影响，如下沉、位移、裂缝等变化，以及隧道施工对地表上的竖向力和水平力等的影响。
3.建筑物监测。
如果隧道施工附近有建筑物存在，需要在隧道施工前进行监测，以确保建筑物的稳定性和安全性。
二、隧道结构施工中的监测与控制1.隧道材料的监测。
隧道施工中需要使用大量的材料，如水泥、砖块、混凝土等，这些材料要经过严格的检测和监测，确保其质量合格，以保证隧道结构的稳定性和安全性。
2.隧道构造的监测。
隧道施工中需要严格监控隧道内的构造物，如防水层、回填料等，以确保其质量符合规定要求。
3.地下水位和地质构造的监测。
在隧道施工过程中，地下水位和地质构造的变化会对隧道结构产生影响，因此需要长期监测，以及时做出调整。
4.应力监测。
隧道施工中，应力监测是一个非常重要的环节，通过监测隧道内的应力情况，可以及时发现隧道结构的变化，避免隧道结构因应力问题而造成事故。
5.隧道变形监测。
隧道施工中需要监测隧道结构的变形情况，如隧道的弯曲程度、沉降变化、内部结构变化等等，以确保隧道结构的稳定性和安全性。
6.环境监测。
隧道施工中需要对周围环境进行监测，如空气质量、噪声情况等等，以确保隧道施工对周围环境的影响最小化。
三、隧道结构施工后的监测与控制1.隧道结构定期巡查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道测量控制目录一、红井子隧道概况二、测量方法及限差要求三、隧道洞外控制测量方案及实施1、平面独立控制网实测方案及成果表2、高程贯通测量成果表四、进洞测量1、进口段进洞测量方案2、出口段进洞测量方案五、隧道洞内控制测量方案及实施1、平面导线控制网布设及施测2、洞内高程控制测量。
六、隧道洞内施工测量七、隧道贯通测量八、隧道竣工测量一、红井子隧道概况红井子隧道位于宁夏区盐池县境内，进口位于红柳沟镇二道沟西北约，地势平缓，无冲沟，地形起伏不大，地表植被稀少，无基岩裸露，出口位于红井子乡李阳沟村南约，情况与进口基本相同。
隧道进口里程DK550+100，出口里程DK555+210，隧道全长5110米，为单线隧道，隧道进口位于半径4500米曲线上。
出口位于直线上，隧道内坡度为‰、‰、3‰的上坡和6‰的下坡，隧道最大埋深。
隧道洞身在DK554＋694处与靖惠石油管道斜交，交叉角度20o33，隧道埋深，在DK554＋处与大红公路斜交，交叉角度为23o04′，隧道埋深。
隧道洞身附近有4口扬黄井，分别在DK550＋100右侧、DK550+600右侧、DK551+600左侧及DK552+700左侧，距离隧道中线距离10～200m。
二、红井子隧道洞外控制测量根据《新建铁路工程测量规范》要求，平面控制测量采用三等级闭合导线测量，高程控制采用四等附和导线水准测量。
洞内控制测量根据《新建铁路工程测量规范》要求，平面控制测量采用四等级闭合导线测量，高程控制采用四等附和导线水准测量。
三等级坐标方位角闭合差限差为：√n；相对闭合差限差为：1/55000。
四等级坐标方位角闭合差限差为：5√n；相对闭合差限差为：1/35000。
四等水准测量往返测较差限差为：20√L。
n--------测站数，L--------往返测段，水准路线长度。
三、隧道洞外控制测量方案及实施 1 平面独立控制网实测方案及成果表 2 高程贯通测量成果表四、进洞测量1、进口段进洞测量方案本隧道根据地形及施工条件，为方便施工控制与放样，在隧道上口DK550+160右侧和DK550+400右侧开挖线外两米各埋设一个控制点。
和G336组成一个三角形闭合导线。
该导线以G335～G336为起算边，以G336为起算点，按照规范要求采用三等级精密导线测量。
测量成果表见表《隧道控制测量加密点测量成果表》。
目前因为隧道口在地面以下20米左右，所以以A2点坐标为起算坐标，A1A2为起算方位角测量隧道口控制点SD1，即SD1作为隧道进洞的第一个控制点。
本隧道施工测量放线采用全站仪坐标放样。
进洞高程测量：从G335按照四等水准测量的方法测至G336至A1、A2点，再A2点引测至SD1点。
平面示意图见下图示：红井子隧道进口段进洞导线平面布置图2、出口段进洞测量方案根据我部申报，监理站已审批的《红井子隧道独立控制导线成果》，结合施工现场条件，首先布设洞口投点。
然后与洞口附近导线点进行联测。
经计算平差合格后作为进洞中线控制桩，然后在洞口控制点设站，以导线点C1581为后视、C1580-13为检查点。
拨角以正倒镜两次分中定出隧道中线前进方向。
附表《隧道出口洞口联测成果表》。
洞口投点红井子隧道C1580-12X 检查点Y 测站点Y 后视点Y (图一) 洞口投点洞口投点D1红井子隧道C1580-13X(图二) 洞口投点与导线点联测采用闭合导线洞口投点设站拨方位角进洞红井子隧道x: y:检查点C1581后视点x::(图三)洞口投点以全站仪两测回取平均值确定。
并以第三控制点为检查点。
洞口投点与导线点的联测采用三等导线，相对闭合差≤1/55000。
因目前隧道施工为上导洞部分，所以洞口投点将在下导洞成形后重新埋设。
从洞外高程点C1580-13以四等水准测至洞口新埋设的水准点上，并采用往返测量和进行精度评定，符合限差要求后进行平差，平差结果作为隧道高程控制数据。
五、隧道洞内控制测量方案及实施本隧道从两头相向掘进，中点里程桩号为DK552+655,位于直线上，距离曲线桩号米。
本隧道进口段测量控制采用拓普康GTS-332全站仪及水准仪DSZ3-A32. 本隧道出口段测量控制采用天津FTS412全站仪及水准仪天津. 1 平面导线控制网布设及施测A、导线布设根据规范要求，本隧道洞内平面控制按四等级控制。
洞内导线控制测量在洞外控制测量的基础上，曲线段每300米埋设一个控制点，直线段每500米埋设一个控制点。
根据隧道洞内施工特点，洞内测量控制采用双导线控制，一条沿隧道中线布设，另外一条沿隧道左侧布设。
采用前后互相错开的原则：即曲线段点位之间距离在100米～200米之间；直线段点位之间距离在167米～333米之间。
点位布设在施工干扰小、稳固可靠的地方。
点位间视线离开洞内设施米以上。
洞内导线布设详见下图示。
红井子隧道洞内平面控制测量点位布设示意图控制点的埋设采用在地面以下挖ⅹⅹ米的坑，用砼灌填并埋设钢筋，钢筋头露出砼面米，钢筋头顶部用钢锯锯深2mm的十字。
待砼凝固后用红油漆在砼面上注明点位编号，编号格式为“SD”＋“数字”。
埋设的点位比洞内地面低10厘米左右，上面用5mm 的钢板盖住。
B、导线施测洞内导线布设成多边形闭合导线环，定期检测校正洞内导线点的坐标数值。
检测校正的方法为：以洞口投影点和洞外控制点为起算边，以洞口投影点为起算点，顺着沿中线布设的导线点和洞内左侧埋设的导线点组成一个闭合导线。
按照《新建铁路工程测量规范》要求进行测量，并将测量成果评定精度，当精度符合要求时，再进行平差，以后就用平差后的坐标数值控制隧道施工。
因隧道内工作面狭窄，难免对点进行挤压或其它方面的扰动，所以每掘进500米就校正一次隧道内的导线控制点。
并一旦发现隧道内的控制点位有明显松动或被机械挤压后要立即对洞内导线点进行闭合导线测量，归化其坐标值。
为了提高控制精度，可在双导线之间加测角度，组成多个闭合环，这样可以提高测角精度。
见洞内控制测量平面示意图：红井子隧道洞内控制测量平面示意图洞内导线测量水平角观测，DJ1仪器测量两个测回或DJ2仪器测量4个测回。
水平角观测限差见下表：仪器半测回归零差型号DJ1 DJ2 6 8 差的互差9 12 值互差6 10 各测回同方向两倍视轴各测回同方向洞内的测角宜在测回间采用仪器和棱镜多次对中的方法，并采用双照准法。
即两次照准，两次读数，照准的目标应有足够的明亮度。
洞内导线边长采用全站仪测量时，测距根据仪器的测距精度应测量2个测回，并且必须使用经过计量部门鉴定后并且在有效期内的仪器。
2 洞内高程控制测量。
根据规范要求，红井子隧道洞内高程测量采用四等水准测量。
从洞外高程控制点向洞内控制点进行传递，传递至平面导线控制点上。
测量方法，按照四等水准测量的方法，往返测，并进行精度评定，评定精度符合限差要求时，再进行平差。
洞内高程点根据实际情况在复测导线坐标时同时再进行洞内高程点复测、复测方法按照四等水准测量方法进行，并进行精度评定，精度符合规范要求时，再进行平差，平差结果作为以后测量控制数据。
六、洞内施工测量1）施工中线：在已完成断面开挖地段埋设永久中线点，永久中线洞内导线测设，直线地段永久中线点间距为200米，曲线地段80米；在导坑延伸和衬砌施工段埋设临时中线点。
洞内中线点埋设采用砼包木桩，在桩顶钉一小钉以示点位。
2）施工中线的测设：采用极坐标法测设，导线点测设中线点，一次测设3个点，并互相检核。
临时用中线点：导坑延伸直线地段点间为30米，曲线地段为20米。
直线地段采用正倒镜法延伸直线；曲线地段采用极坐标法测设。
3）上导坑中线每延伸100米时，与下导坑的中线联测检查一次，并通过落中层的齐头，将下导坑中线翻至上导坑，并检查校正上导坑中线，检查方法采用四等级精密导线测量。
4）洞内施工用的高程点，根据洞内已设高程控制点进行加密，加密点根据洞内施工情况布设，采用Φ14长30cm的钢筋头埋设。
施测方法为用水准仪进行往返测或测两次。
5）6）每次开挖或钻爆前，在开挖掌子面上标出开挖轮廓线。
开挖断面成型后，采用断面支距法测绘开挖断面图。
按中线和外拱顶高程从上至下每米和米向左右量测支距。
量测时要计入曲线隧道中心与线路中心的偏移值和施工预留宽度。
7）衬砌立模前，对所有使用的永久中线和临时中线点及施工用的高程点位进行复测。
其中线点位横向较差不应大于5mm，超限时，从相邻点逐点检测至合格的点位，再重新定正中线点位。
8）当进、出口两端掘进至距预计贯通点各100米时，开挖断面适当加宽，加宽值不超过。
9）衬砌立模后，对模板进行检查和校正。
具体检查方法是：首先检查中线偏位情况，其次检查顶拱高程，方法同检查开挖断面的方法一致。
如有偏差则立即校正模板。
七、隧道贯通测量根据规范要求本隧道横向贯通限差为15cm，高程贯通限差为5cm. 隧道贯通后，实际偏差的测定是一项重要工作。
其意义包括：1）用实际数据检查测量工作的成果，对隧道贯通的结果作出最后的评定；2）作为隧道中腰线最后调整的依据。
A、贯通误差测量方法本隧道采用导线法测量控制，其贯通误差的测定办法是首先在贯通面附近打一临时桩，按照四等导线测量的方法进测的两个方向各自测得该点的坐标，所得坐标差值投影至贯通面及其垂直方向的长度，即为隧道的横向和纵向贯通误差。
也就是将坐标轴旋转，使x轴垂直于贯通面，则进测两个方向同时测得该临时点的坐标之差值△x、△y，即为纵向和横向贯通误差。
横向贯通误差不得超过规定限值。
B、贯通误差的处理方法贯通误差的处理办法是把误差分配在未衬砌地段，即以贯通面两端衬砌地段的各一导线边作为固定边，然后按附合导线的平差方法分配闭合差，并根据平差后的坐标进行未衬砌地段的中线放样工作。
这种方法处理，则可减少隧道衬砌为测量误差所给的预留量。
具体操作如下：水平面内贯通误差的调整：折线调整法直线隧道如两段洞身已作永久性衬砌，则中线闭合差可在未衬砌地段用折线调整。
很明显，横向贯通差为定值时，则调线地段越长，转折角就越小。
因调线而产生的转折角在5′以内时，可作直线考虑；在5′～25′之间时，按顶点内移量考虑衬砌位置和确定线路，见下表示；当转折角大于25′时，则要加半径为 4 000m的圆曲线。
顶点内移量表转折角/ 内移量/mm 5 1 竖直面内贯通误差的调整实测隧道两端的腰线点高差，可按实测高差和距离算出坡度。
根据实际情况既可以实际算出的坡度调整腰线，也可延长调整坡度的距离，直到调整的坡度与设计坡度相差不大为止。
10 4 15 10 20 17 25 26 八、隧道竣工测量1)隧道竣工后，应在直线地段每50m、曲线地段每20m，测绘以路线中线为准的隧道实际净空，即测量拱顶高程、起拱线宽度、轨面以上、、处的宽度。
见下图隧道净空断面图。
2)隧道永久中线点，应在竣工测量后用混凝土包埋金属标志。
