钨极氩弧焊一、原理在惰性气体的保护下，利用钨电极与工件之间产生的电弧热熔化母材和填充焊丝的焊接方法称钨极惰性气体保护焊。
焊机：二、工艺特点1、焊接时使用不熔化的钨极，电弧长度容易控制。
需要填充金属时，可从侧面向电弧送进焊丝，焊接电流不受影响。
2、焊接采用惰性气体保护，不需加入焊剂即可获得纯净的焊缝金属。
因此，几乎可以焊接所有金属。
3、焊枪功能：具有良好的导电、绝缘和隔热性能；喷出惰性气体，对焊缝进行良好保护；提前送气，滞后断气；大容量的焊枪能通水冷却。
4、为避免钨极被损坏或引起焊缝钨污染，通常采用非接触式引弧，因此，需配备一个引弧装置；对于普通TIG焊，还需配备稳弧装置，以致焊接过程电弧稳定。
5、无论是使用直流电源，还是使用交流电源，都要求具有恒流的外特性，以减小或排除因弧长变化引起焊接电流的波动。
三、TIG焊优缺点优点1、在惰性气体保护下，不需焊剂几乎可以焊接所有的金属；特别适于焊接化学活性强或形成高熔点氧化物的铝、镁及其合金。
2、焊接工艺性能好。
明弧，能观察电弧及熔池；电弧燃烧稳定，无飞溅，焊后不需去渣，焊缝成形美观；能进行全位置焊接。
是实现单面焊双面成形的焊接方法。
3、能进行脉冲焊接，减少焊接热输入，很适于薄板或对热敏感材料的焊接。
缺点1、熔深前，熔敷速度小，焊接生产率低。
2、钨极载流能力有限，过大焊接电流会引起钨极熔化和蒸发，其微粒可能进入熔池，造成对焊缝金属的污染。
3、焊接时，需采取防风措施。
4、惰性气体较费，生产成本较高。
四、适用范围1、适焊材料钨极氩弧焊几乎可以焊接所有的金属和合金，但因其成本高，生产中主要用于焊接铝、镁、钛、铜等有色金属及其合金，不锈钢和耐热钢。
对于低熔点易蒸发的金属如铅、锡、锌等因焊接操作困难，一般不用TIG焊。
2、适焊的焊接接头和位置常规的对接、搭接、T形接和角接等接头处在任何位置，只要结构上具有可达性均能焊接，小于2mm的薄板卷边接头。
搭接的点焊接头均可以焊接。

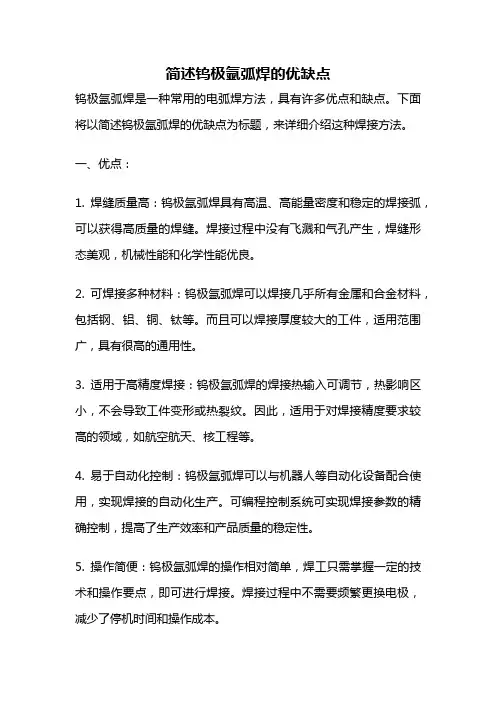

简述钨极氩弧焊的优缺点
简述钨极氩弧焊的优缺点钨极氩弧焊是一种常用的电弧焊方法，具有许多优点和缺点。
下面将以简述钨极氩弧焊的优缺点为标题，来详细介绍这种焊接方法。
一、优点：1. 焊缝质量高：钨极氩弧焊具有高温、高能量密度和稳定的焊接弧，可以获得高质量的焊缝。
焊接过程中没有飞溅和气孔产生，焊缝形态美观，机械性能和化学性能优良。
2. 可焊接多种材料：钨极氩弧焊可以焊接几乎所有金属和合金材料，包括钢、铝、铜、钛等。
而且可以焊接厚度较大的工件，适用范围广，具有很高的通用性。
3. 适用于高精度焊接：钨极氩弧焊的焊接热输入可调节，热影响区小，不会导致工件变形或热裂纹。
因此，适用于对焊接精度要求较高的领域，如航空航天、核工程等。
4. 易于自动化控制：钨极氩弧焊可以与机器人等自动化设备配合使用，实现焊接的自动化生产。
可编程控制系统可实现焊接参数的精确控制，提高了生产效率和产品质量的稳定性。
5. 操作简便：钨极氩弧焊的操作相对简单，焊工只需掌握一定的技术和操作要点，即可进行焊接。
焊接过程中不需要频繁更换电极，减少了停机时间和操作成本。
二、缺点：1. 设备和成本较高：钨极氩弧焊的设备较为复杂，包括气体供应系统、高频和直流电源等。
设备投资较高，对工作环境和条件要求较高，增加了使用成本。
2. 焊缝速度较慢：由于钨极氩弧焊焊接热输入可调节，焊缝速度相对较慢，不适用于对焊接速度要求较高的场合。
同时，焊接过程中焊接速度过快容易导致焊缝质量下降。
3. 对焊工技术要求高：尽管钨极氩弧焊的操作相对简单，但对焊工的技术要求较高。
焊工需要掌握焊接参数的选择和调节，以及焊接工艺的熟练操作，才能保证焊接质量。
4. 焊接环境要求高：钨极氩弧焊需要使用纯净的氩气作为保护气体，以避免氧气和其他杂质对焊缝质量的影响。
因此，焊接环境要求较高，需要采取相应的措施来保证气体的纯净度。
5. 不适用于高电流焊接：钨极氩弧焊的电流范围较小，不适用于高电流焊接。
高电流易导致钨极烧蚀和熔化，影响焊接质量。
钨极氩弧焊GTAW介绍及优缺点
钨极氩弧焊GTAW介绍及优缺点下一种介绍的工艺是钨极氩弧焊，与其它已经讨论过的焊接方法相比，有许多有趣的不同。
图3.20显示出该工艺的基本要素。
GTAW最重要的特性是电极在焊接过程中不会消耗。
它采用纯钨或钨合金制造，具有承受高温的能力，甚至是电弧的高温。
因而，当电流通过时，就在钨极和工件之间建立起电弧。
当需要填充金属，必须额外添加，通常采用手工方式，或采用机械送丝系统。
电弧和金属采用惰性气体保护，这些气体从包围着钨极的喷嘴中流出。
因为没有使用焊剂，熔敷金属不需要清渣。
同其它方法一样，有一个系统使各种类型的钨极容易辩识。
这个标识由一系列的字符组成，它以字符“E”开头表示电极。
接下来的字母“W”是钨的化学符号。
然后是字符的数字，它们表示合金类型。
由于只有5种不同的类型，它们通常使用颜色系统来区分。
表中给出了分类和对应的颜色代码。
A WS 钨极分类氧化钍或氧化锆的加入可帮助电极改善电特性，类别合金颜色其结果是使钨极的发射能力地到轻微的提高。
简单的EWP 纯钨绿说，就是氧化钍或氧化锆型的钨极比纯钨更容易起EWCe-2 1.8-2.2%铈橙弧。
纯钨在加热时有形成“球”端的能力，所以经常EWLa-1 1%镧黑用于铝焊接。
和尖形钨极相比，球形钨极具有较低的EWLa-1.5 1.5%镧金电流集中，从而减小了钨极损坏的可能性。
EWTh-2钨EWLa-2 2%镧蓝极是铁基金属焊接中最常用的电极。
EWTh-1 0.8-1.2%钍黄用于GTAW的填充材料标识采用“ER”作前缀，EWTh-2 1.7-2.2%钍红后接化学成分。
外购实心光焊丝的长度一般是36EWZr 0.15-0.40锆褐英寸，并在两端作有标识。
GTAW可以采用直流反接DCEP，直流正接DCEN或交流AC。
直流反接DCEP将在电极上产生较多的热量，而直流正接DCEN则在工件上产生更多的热量。
交流AC则在电极和工件之间变换热量。
交流AC主要用于铝焊接，这是因为电流的变换会提高清洁作用，从而提高焊接质量。

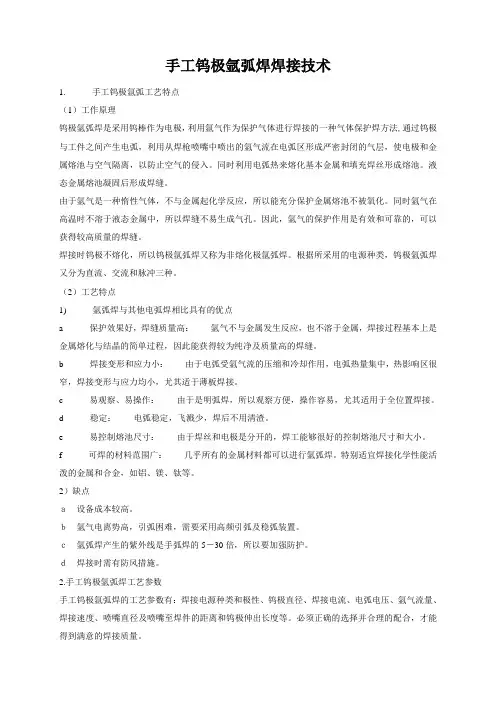

施工技术总结--手工钨极氩弧焊焊接技术
手工钨极氩弧焊焊接技术1. 手工钨极氩弧工艺特点（1）工作原理钨极氩弧焊是采用钨棒作为电极，利用氩气作为保护气体进行焊接的一种气体保护焊方法,通过钨极与工件之间产生电弧，利用从焊枪喷嘴中喷出的氩气流在电弧区形成严密封闭的气层，使电极和金属熔池与空气隔离，以防止空气的侵入。
同时利用电弧热来熔化基本金属和填充焊丝形成熔池。
液态金属熔池凝固后形成焊缝。
由于氩气是一种惰性气体，不与金属起化学反应，所以能充分保护金属熔池不被氧化。
同时氩气在高温时不溶于液态金属中，所以焊缝不易生成气孔。
因此，氩气的保护作用是有效和可靠的，可以获得较高质量的焊缝。
焊接时钨极不熔化，所以钨极氩弧焊又称为非熔化极氩弧焊。
根据所采用的电源种类，钨极氩弧焊又分为直流、交流和脉冲三种。
（2）工艺特点1) 氩弧焊与其他电弧焊相比具有的优点a 保护效果好，焊缝质量高：氩气不与金属发生反应，也不溶于金属，焊接过程基本上是金属熔化与结晶的简单过程，因此能获得较为纯净及质量高的焊缝。
b 焊接变形和应力小：由于电弧受氩气流的压缩和冷却作用，电弧热量集中，热影响区很窄，焊接变形与应力均小，尤其适于薄板焊接。
c 易观察、易操作：由于是明弧焊，所以观察方便，操作容易，尤其适用于全位置焊接。
d 稳定：电弧稳定，飞溅少，焊后不用清渣。
e 易控制熔池尺寸：由于焊丝和电极是分开的，焊工能够很好的控制熔池尺寸和大小。
f 可焊的材料范围广：几乎所有的金属材料都可以进行氩弧焊。
特别适宜焊接化学性能活泼的金属和合金，如铝、镁、钛等。
2）缺点ａ设备成本较高。
ｂ氩气电离势高，引弧困难，需要采用高频引弧及稳弧装置。
ｃ氩弧焊产生的紫外线是手弧焊的5－30倍，所以要加强防护。
ｄ焊接时需有防风措施。
2.手工钨极氩弧焊工艺参数手工钨极氩弧焊的工艺参数有：焊接电源种类和极性、钨极直径、焊接电流、电弧电压、氩气流量、焊接速度、喷嘴直径及喷嘴至焊件的距离和钨极伸出长度等。
必须正确的选择并合理的配合，才能得到满意的焊接质量。
钨极氩弧焊的技术特点及应用
钨极氩弧焊的技术特点及应⽤钨极氩弧焊的技术特点及应⽤⼀、钨极氩弧焊的⼯作原理钨极氩弧焊是利⽤惰性⽓体（氩⽓）保护的⼀种电弧焊焊接⽅法。
从喷嘴中喷出的氩⽓在焊接中造成⼀个厚⽽密的⽓体保护层隔绝空⽓，在氩⽓层流的包围中，电弧在钨极与⼯件之间燃烧，利⽤电弧产⽣的热量，熔化被焊处，并填充焊丝，把两块分离的⾦属连接在⼀起，从⽽获得牢固的焊接接头。
⼆、钨极氩弧焊的特点钨极氩弧焊与⼿⼯焊条电弧焊相⽐主要有以下特点：l、氩⽓是惰性⽓体，⾼温下不分解，与焊缝⾦属不发⽣反应，不溶解于液态⾦属，故保护效果最佳，能有效的保护熔池⾦属，是⼀种⾼质量的焊接⽅法。
2、氩⽓是单原⼦⽓体，⾼温⽆⼆次吸放热分解反应，导电能⼒差，以及氩⽓流产⽣的压缩效应和冷却作⽤，使电弧热集中，温度⾼，电弧稳定性好，即使在低电流下电弧还能稳定燃烧。
3、氩弧焊热量集中，从喷嘴中喷出的氩⽓有冷却作⽤，因此焊缝热影响区窄，焊件变形⼩。
4、⽤氩⽓保护⽆熔渣，提⾼了⼯作效率，⽽且焊缝成形美观，质量好。
5、氩弧焊明弧操作，熔池可观性好，便于观察和操作，技术容易掌握，适合各种位置焊接。
6、除⿊⾊⾦属外，可⽤于焊接不锈钢、铝、铜等有⾊⾦属及合⾦钢。
但氩弧焊成本⾼；⽽且氩⽓电离势⾼，引弧困难；氩弧焊产⽣紫外线强度⾼于⼿⼯焊条电弧焊5—30倍；另外，钨极有⼀定放射性，对焊⼯也有⼀定的危害，⽬前推⼴使⽤的铈钨极对焊⼯的危害较⼩。
三、钨极氩弧焊的分类钨极氩弧焊按操作⽅法可分为⼿⼯钨极氩弧焊和机械化焊接两种。
对于直线焊缝和规则的曲线焊缝，可采⽤机械化焊接。
⽽对于不规则的或较短的焊缝，则采⽤⼿⼯钨极氩弧焊。
⽬前使⽤较多的是直流⼿⼯钨极氩弧焊，直流钨极氩弧焊通常分为两种：1、直流反极性在钨极氩弧焊中，虽很少⽤直流反极性，但是，它有⼀种去除氧化膜作⽤。
所谓去除氧化膜作⽤，在交流焊的反极性半波也同样存在，它是成功地焊接铝、镁及其合⾦的重要因素。
铝、镁及其合⾦的表⾯存在⼀层致密难熔的氧化膜覆盖在焊接熔池表⾯，如不及时清除，焊接时会造成未熔合，在焊缝表⾯还会形成皱⽪或产⽣内⽓孔、夹渣，直接影响焊接质量。
TIG焊(钨极氩弧焊)的原理、特点及应用
TIG焊（钨极氩弧焊）的原理、特点及应用钨极惰性气体保护焊是利用高熔点钨棒作为一个电极，以工件作为另一个电极，并利用氩气、氦气或氩氦混合气体作为保护介质的一种焊接方法。
我国通常只采用氩气做保护气，因此又称为钨极氩弧焊，简称TIG焊或CGTAW焊。
1、TIG焊的原理用难熔金属纯钨或活化钨（钍钨、铈钨）作为电极，用氩气来保护电极和电弧区及熔化金属的一种电弧焊方法，通常又称为钨极氩弧焊，其原理如下图所示。
▲钨极氩弧焊的工作原理1—钨极2—填充金属3—工件4—焊缝金属5—电弧6—喷嘴7—保护气体氩气属惰性气体，不溶于液态金属。
焊接时电弧在电极与焊件之间燃烧，氩气使金属熔池、熔滴及钨极端头与空气隔绝。
2、TIG焊的特点（1）优点①用难熔金属钝钨或活化钨制作的电极在焊接过程中不熔化。
利用氩气隔绝大气，防止了氧、氮、氢等气体对电弧及熔池的影响，被焊金属及焊丝的元素不易烧损（仅有极少数烧损）。
因此，容易保持恒定的电弧长度，焊接过程稳定，焊接质量好。
②焊接时可不用焊剂，焊缝表面无熔渣，便于观察熔池及焊缝成形，及时发现缺陷，在焊接过程中可采取适当措施来消除缺陷。
③钨极氩弧稳定性好，当焊接电流小于10A时电弧仍能稳定燃烧。
因此特别适合薄板焊接。
由于热源和填充焊丝分别控制，热量调节方便，使焊接热输入更容易控制。
因此，适于各种位置的焊接，也容易实现单面焊双面成形。
④氩气流对电弧有压缩作用，故热量较集中，熔池较小；由于氩气对近缝区的冷却，可使热影响区变窄，焊件变形量减小。
焊接接头组织紧密，综合力学性能较好；在焊接不锈钢时，焊缝的耐蚀性特别是抗晶间腐蚀性能较好。
⑤由于填充焊丝不通过焊接电流，所以不会产生因熔滴过渡造成的电弧电压和电流变化引起的飞溅现象，为获得光滑的焊缝表面提供了良好的条件。
钨极氩弧焊的电弧是明弧，焊接过程参数稳定，便于检测及控制，便于实现机械化和自动化焊接。
（2）缺点①钨极氩弧焊利用气体进行保护，抗侧向风的能力较差。
