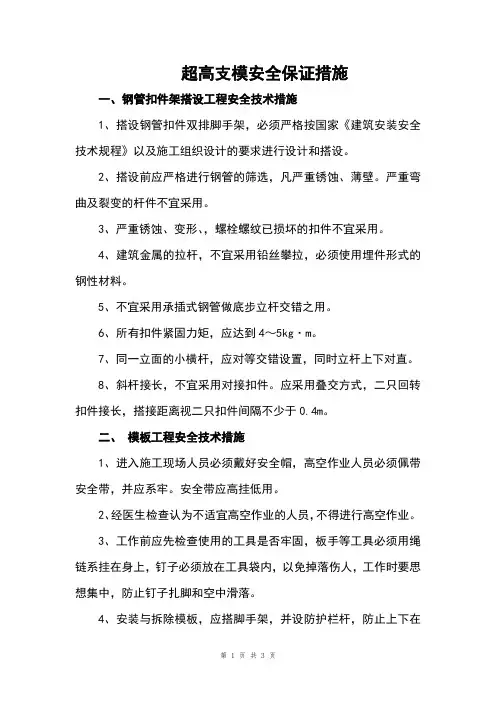

浅谈高支模的施工方法及安全保证措施

摘要：本文以武警市支队机关指挥中心工程高支模的施工为例，介绍了高支模的施工方法及安全保证措施

关键词：屋面层室高支模系统、室外悬挑高空模板支撑系统

一、前言

高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。

我公司承建的武警市支队机关指挥中心工程中，屋面层结构属于高支模，室采用高支模系统的钢管支撑体系，外悬挑结构采用悬挑钢梁斜拉支撑、钢管支撑体系。本文结合该工程的施工实践，谈一谈高大模板的施工方法及质量控制要点。

二、工程概况

从第11层（标高为37.5）至屋面（标高为47.5Om），层高为10m。屋面层的梁规格主要350×1200、跨度最大为13.7m（轴线距离）；梁300×800，跨度最大13.7m；梁350×800、跨度最大为8m；梁200×600、跨度8m，屋面楼板厚度主要130mm、120mm。

屋檐造型外挑结构为钢筋砼梁板结构（反梁），南、北（长边）边外挑出主梁边宽度为2.4m，悬挑梁为350×1200，封口梁等效截面为460×800，板厚度为120mm；东、西边外挑出山墙边宽度为1.6m，悬挑梁段截面为400×（750～600），封口梁截面为200×600，板厚度为120mm。

支模高度为10m符合建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）高大模板围，该楼层模板施工方案按高支模要求编制。

因此屋面层结构的模板支模区域分室区和悬挑区，支模区域见附图1。

三、施工工艺技术

3.1屋面层室高支模系统施工工艺技术

3.1.1屋面层梁模板支撑系统设计技术参数

屋面层的梁规格主要为350×1200、跨度最大为13.7m（轴线距离）；梁300×800，跨度最大13.7m；梁350×800、跨度最大为8m；梁200×600、跨度8m，屋面楼板厚度主要130mm、120mm 。根据以上梁截面情况及实际施工需要，以及偏于绝对可靠、安全计算考虑的设计理念，本工程主要选取:350×1200，楼层高10m;350×800，楼层高10m进行设计计算考虑，经过计算，此高支模设计均满足安全要求，支模参数见下面容。

（1）梁截面350×1200的梁支模：采用梁板立杆共用的￠48×3.5钢管支撑系统，梁底模板采用1830×915×18模板，支撑方木为50×80方木间距200，方木支撑在纵向受力水平杆上，受力水平杆节点用双扣连接。梁底支撑体系为￠48×3.5钢管，纵向（跨度长向）间距为1200，横向立杆间距900，水平杆的步距为1500mm，受力支撑杆用双扣件连接，并在梁底增加二道双钢管加固支顶，立杆间距同梁纵向设置与各水平钢连接。梁侧面设置二道M12对拉螺杆间距600，螺栓距离梁底的距离为300、700mm，主龙骨为2￠48×3.5钢管，竖向次楞为50×80方木200mm，上端固定连接下端用“步步紧”固定连接间距400。

另按规要求：（1）每根立杆底部应设置底座及垫板，本工程采用模板作为垫板，垫板厚度不小于50mm；（2）在立杆距离地面200mm高处，沿纵横水平方向按纵下横上的程序设置扫地杆。立杆顶端的可调支托底部也应沿纵横向设置一道水平拉杆，所有水平拉杆的端部均应与四周建筑物顶紧顶牢；（3）在支撑系统外侧周围应设由下至上的竖向连续式剪刀撑，中间为4-6m，并在剪刀撑部位的顶部、往下每4.5m设置一道水平剪刀撑、扫地杆处设置水平剪刀撑，剪刀撑杆件的底端与地面顶紧，夹角宜为45度至60度，具体见附图1。

在梁高大等于1.2m的两侧设置垂直剪刀撑，见附图1图示。

（2）梁截面350×800的梁支模：采用梁板立杆共用的￠48×3.5钢管支撑系统，梁底模板采用1830×915×18模板，支撑方木为50×80方木间距200，方木支撑在纵向受力水平杆上，受力水平杆节点用双扣件连接。梁底支撑体系为￠48×3.5钢管，纵向（跨度长向）间距为1200，横向立杆间距900，水平杆的步距为1500mm，受力支撑杆用双扣件连接。梁侧模板为面1830×915×18模板，上端直接与楼板模板固接，侧模板下端用“步步紧”固定连接间距400。支模详见附图1。

剪刀撑的设置、抱柱装置做法详见附图1图示。

3.1.2屋面层板模板支撑系统设计参数

（1）楼板厚度为130mm厚楼板及120mm厚楼板的模板支撑系统：采用Ф48×3.5钢管，模板为木胶合板1830×915×18，支撑方木为50×80，间距200，承重支顶为顶托构件，承重托梁为2Ф48×3.5钢管；搭设尺寸为：立杆的纵距1.2米，立杆的横距1.1米,水平杆的步距h=1.50米。具体高支模板系统详见附图1：高支模室区高支模平面布置图、剖面图。

3.1.3 梁板模板施工流程及施工方法

3.1.3.1梁模板安装施工方法：

1)模板安装顺序：搭设和调平模板(包括安装水平拉杆和剪刀撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁侧模板→调整模板。

2)技术要点:按设计要求起拱(跨度大于4m 时,起拱2‰=2cm),并注意梁的侧模包住底模,下面龙骨包住侧模。

3.1.3.2楼板模板安装施工方法：

1) 安装顺序：搭设立杆、水平杆及水平向、竖向剪刀撑→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→模板调整验收→进行下道工序。

2) 技术要点：楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与梁模板连接，然后向中央铺设。按设计要求起拱（跨度大于4m 时,起拱2‰=2cm），起拱部位为中间起拱，四周不起拱。

3.1.3.3 梁模与板模的制作及安装

1）梁模的底板采用18mm木胶合板；梁跨度大于4m时，梁底板中部应起拱，按设计规定，起拱高度按跨度的2‰。楼板模板铺设时，只要在两端及接头处钉牢，中间尽量少钉或不钉以利拆模。挑檐模板必须撑牢拉紧，防止向外倾覆，确保安全。

2）板模采用1830×915×18mm的木胶合板，不规则处采用木板补足。

3.2室外悬挑高空模板支撑系统施工工艺技术

3.2.1室外悬挑高空模板支撑系统技术参数

屋面层悬挑结构为梁板结构（反梁），悬挑梁为350×1200，悬挑长度为2.4m；封口梁为460×800、200×600，悬挑结构楼板厚度为120mm。通过设计计算悬挑梁350×1200、封口梁为460×800、200×600及120mm厚楼板的模板支撑系统参数和共用的外脚手架荷载参数，并得出钢管立杆的受力参数，进而设计计算支撑悬挑工字钢梁受力构件的参数。经过计算，此高支模设计均满足安全要求，支模参数见下面容。

（1）挑梁350×1200的梁支模：采用梁板立杆共用的￠48×3.5钢管支撑系统，梁底模板采用1830×915×18模板，支撑方木为50×80方木间距200，方木支撑在纵向受力水平杆上，受力水平杆节点用双扣件连接。梁底支撑体系为￠48×3.5钢管，纵向（跨度长向）间距为800，横向立杆间距900，水平杆的步距为1500mm。

（2）封口梁460×800的梁支模：采用梁板立杆共用的￠48×3.5钢管支
