水泥混凝土滑模施工方案

水泥混凝土滑模施工方案

一、滑模摊铺施工的机械设备

根据招标文件和高速公路施工的要求，采用美国CMI6004水泥混凝土滑模式摊铺机进行滑模摊铺砼路面施工。CMI SF6004滑模式摊铺机属于目前较先进的水泥路面施工机械，作业速度快，作业效率高，可以完成大工程量的路面施工任务，而且能充分保证质量。

CMI SF6004摊铺水泥路面施工图

美国CMISF-6004滑模式水泥混凝土路面摊铺机主要技术性能参数：

发动机功率：317KW

标准摊铺宽度：3.7-7.5M

可选择摊铺宽度：3.7-13.4M

摊铺厚度：0-457MM

摊铺速度：0-9M/MIN

行走速度：0-19M/MIN

质量：49440KG

美国CIM滑模式水泥混凝土摊铺机，主要由发动机、液压动力、主机架、驱动履带、螺旋布料器、虚方控制板、液压振捣器、捣实板、成型模板、边模、路拱系统、浮动抹光板、液压控制系统及操作仪表等部分组成。

发动机：采用卡特匹勒系列柴油发动机DITA提供动力源；

液压动力：由发动机驱液压油泵系统，包括：螺旋布料器驱动泵、串列液压振捣器泵、压力补偿驱动泵、单级液压控制系统。

主机架：可伸缩液压深入分断机架，保证基本摊铺宽度，配置的标准延伸件，可保证增加宽度；

驱动履带：四履带驱动系统；

螺旋布料器：法兰连接，可任意组合宽度，大直径中间分隔安装，可两边独立实现单双向驱动；

虚方控制板：液压控制，用以计量进入水泥的流量；

液压振捣器：标准配置的液压振捣器，各自独立流量控制，振频10 000 r/ min

捣实板：液压驱动，可分段调整宽度，振频及振幅可调；

成型模板：标准结构安装，液压垂直升降调整摊铺厚度、宽度，超铺调整以控制坍落度；

边模：液压控制调正依附基面；

路拱系统：液压控制调整可获得切线型，多点式或偏置型路拱；

浮动抹光板：提供路面二次抹光及小误差修整；

液压控制系统：CMI公司专利生产，全液压微调控制水平和转向，可选自动或手动方式操作。

二、滑模摊铺施工的工艺流程

滑模摊铺施工的工艺流程如上图所示，面层施工根据此流程网络图精心组织，有条不紊地进行施工，形象工艺流程图如下。

滑模施工工艺流程图

三、滑模式摊铺机施工准备

组织、技术准备

1．为了有效地进行滑模式摊铺机的施工，防止在施工中出现不应有的差错和失误，首先对工程技术人员、施工组织人员、操作驾驶人员以及各辅助工种的工人进行不同层次的培训。同时必须贯彻安全生产的方针，加强安全教育，严格执行安全操作规程，制定安全技术措施。未经培训的人员不允许单独上岗。

2．在施工前应组织公路施工设计、监理等部门进行技术交底，熟悉各种技术规范和相关标准，熟悉各种设计文件及应采用的各项技术措施。

3．施工组织部门根据设计文件、合同任务、施工条件来确定自己的施工方案，编制滑模式摊铺机路面施工工艺详细流程，编制施工组织设计实施方案。

4．滑模摊铺水泥混凝土路面施工时，必须建立高效快速的指挥生产的无线电通讯系统，在前台工长、测量组长、摊铺机长和后台工长、搅拌机长、材料供应、试验室主任、钢筋工、木工、后勤之间建立起快速反应的无线电通迅联系，统一由生产指挥长进行指挥调度。在指挥长因故不能到位时，必须委托前台或后台工长代理指挥长，进行统一调度，指挥生产。为了保证整个滑模摊铺系统的高效运行，各岗位的负责人必须对指挥长的调度命令发出落实指令，并对存在的问题和困难、调度命令的落实情况和完成时间等随时向指挥长进行报告。

施工现场准备

进行滑模摊铺施工之前，首先需要解决施工场地的水电供应、运输道路、生产和生活用房、通迅设备、工棚仓库、消防设施等；有碍于施工的建筑物、树木、沟渠、管线、电线杆等应在施工之前拆除或搬迁完毕；水泥混凝土拌和及原材料堆放场地的地基需要经过适当处理，以工作时装载机铲料时不将底部土铲入为原则；滑模摊铺施工道路上的各种桥涵、通道等构造物，在滑模式摊铺机进行施工前需要隔离交通，这就需要准备车辆通过的便道。

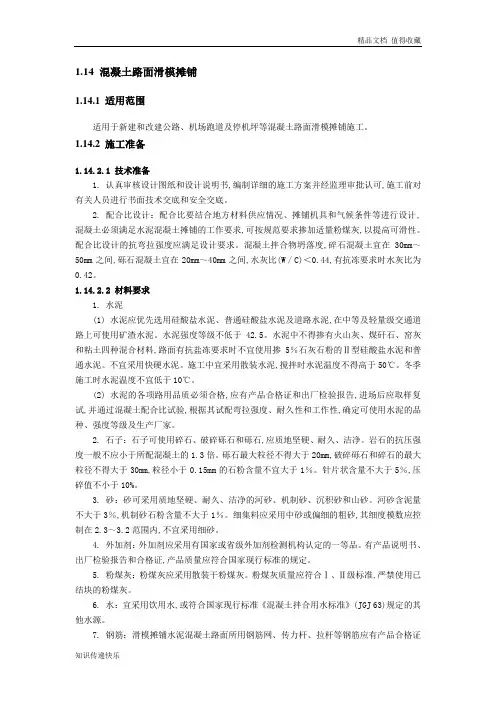

四、水泥混凝土用原材料

对水泥混凝土路面施工的原材料必须严格把关和保证供应。与原材料供应商签署路面施工的各种原材料的供应合同，根据滑模式摊铺机大规模快速施工的要求及时供应各种原材料；对供应的各种原材料取样，进行实验分析，提供严密的检验报告和相关的实验数据，报请监理方和业主审批。骨料应分级堆放，不得混杂，并要防止积水和尘土污染；水泥和外加剂要根据不同标号、品种、厂牌、出厂日期分开存放，严禁混合存放，并注意防水防潮。

粗骨料

搅拌水泥混凝土所需要的粗骨料应采用质地坚硬、强度高、耐磨耗、清洁干净的轧制碎石；严重风化及软弱骨料的含量应控制在10%以内，超过此标准应该进行粗骨料坚固性检验，粗骨料中不能含有土块和泥块。粗骨料的技术要求应符合GBJ97—87的规定。

细骨料

细骨料应采用质地坚硬、清结干净、级配曲线在1区、Ⅱ区的中粗砂、天然砂。

水泥

水泥混凝土用水泥应采用抗折强度高、收缩小、耐磨性好的硅酸盐水泥、普通硅酸盐水泥或道路硅酸盐水泥。水泥的化学成分、物理力学性能应符合国家标准《硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥》GB175—92、《道路硅酸盐水泥》GB13693—92、《矿渣、火山灰、粉煤灰硅酸盐水泥》GB1344—92的规定。

选用的水泥必须通过实验室检验，并根据抗折强度检验结果是否达到路面交通量等级的设计要求，确定是否使用。水泥进场时必须附有检验证明，使用前应对水泥的安定性、凝结时间、标准稠度用水量、抗折强度、细度等主要技术指标的检验合格后，方可使用。水泥的存放期不得超过三个月。

夏季高温施工时，水泥的温度不宜高于50℃；冬季低温施工时，水泥温度不宜低于10℃。水泥混凝土出搅拌机的温度须在（10～35）℃之间。夏季高温施工时，新拌水泥混凝土的初凝时间不得小于1h，否则必须对原材料进行降温，采取混凝土缓凝措施。

粉煤灰

滑模摊铺水泥混凝土路面工程用粉煤灰必须符合国家标准GBJ146—901、Ⅱ级的粉煤灰各项技术要求，粉煤灰进货要有检验报告。

外加剂和养护剂

由于滑模摊铺水泥混凝土路面需要比其它施工方式较大的坍落度，所以必须采用外加剂满足水灰比（抗折强度和耐久性）和工作性（振动粘度）的要求。外加剂的应用应符合国家标准《混凝土外加剂应用技术规范》GBJ199—88的规定。外加剂的掺用量参考厂家推荐剂量，并通过配合比实验来确定。

滑模摊铺水泥混凝土路面施工速度快，养护工作量大。养护方式应采用喷洒养护剂的方式，养护剂的品种、喷洒剂量、薄膜厚度等应根据ASTM养护剂标准实验方法，以满足保水率85%为原则来确定。

拌和及养护用水

拌和及养护用水应采用饮用水。一般用水量定额：摊铺水泥混凝土以前的基层洒水约为（25～30）L/m3；搅拌水泥混凝土的用水约为180 L/m3；故在施工前必须做好当地水源和给水、储水设备落实工作，若施工现场没有稳定的水源供应，应修建1～2个
