DM5E测厚仪使用说明书
DM5E操作手册
GE公司DM5E超声波测厚仪功能多，精度高，在管道、船舶等行业有着广泛应用，今天简单讨论下DM5E基本操作
以DA501EN探头为例子
第一步、连接主机+探头+探头线缆，按《菜单》按键，选择对应探头，然后确定
第二步骤、两次点击《MODE》菜单按键，进入配置菜单，选择对应配置
第三步、机器校准，按CAL按键根据提示进行机器校零或者校准
先以一点校准说起，根据提示将探头放在试块上，仪器采集数据完毕后提起探头，然后按《上下左右》按键调整数据，继续按《CAL》按键，进入声速界面，此时显示所校准工件声速，继续按《CAL》按键回到测量界面。
一点校准比较方便，但是精度不是很高，适合测量校准试块厚度值附件的厚度，如果有的工件厚度跨距比较大，不如薄的1.5mm，厚的工件10mm，此时最好采用两点校准，着重说下：
1、同时按住《左》和《右》按键，进入锁定菜单界面，输入密码DM5E，然后确定
2、选择校准方法，更换二点校准
3、进入校准界面，根据提示先用薄试块校准
4，然后根据提示，校准厚标准块，并调整数字
5按《CAL》进入声速界面
6，然后再次按《CAL》进入测量界面。
DM5E测厚仪使用说明书

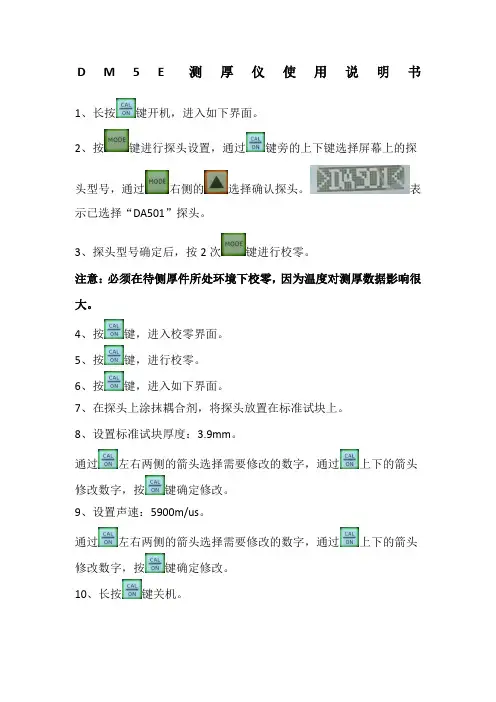

D M5E测厚仪使用说明书
1、长按键开机，进入如下界面。
2、按键进行探头设置，通过键旁的上下键选择屏幕上的探
头型号，通过右侧的选择确认探头。
表示已选择“DA501”探头。
3、探头型号确定后，按2次键进行校零。
注意：必须在待侧厚件所处环境下校零，因为温度对测厚数据影响很大。
4、按键，进入校零界面。
5、按键，进行校零。
6、按键，进入如下界面。
7、在探头上涂抹耦合剂，将探头放置在标准试块上。
8、设置标准试块厚度：3.9mm。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
9、设置声速：5900m/us。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
10、长按键关机。
测厚仪使用方法说明书
测厚仪使用方法说明书概述：本说明书旨在提供测厚仪的使用方法，以帮助用户正确、高效地操作测厚仪。
一、产品介绍：测厚仪是一种用于测量材料厚度的仪器。
它适用于各种金属材料、塑料、玻璃等非金属材料的测量。
本测厚仪采用最先进的超声波技术，具备高精度和稳定性。
二、测厚仪的组成部分：1. 主机：包含仪器的显示屏和操作面板。
2. 超声波探头：用于发射超声波并接收反射信号。
3. 电池：用于供电。
4. 数据线：用于与计算机或其他设备的连接。
三、使用准备：1. 将测厚仪主机打开，并确保电池电量充足。
2. 清洁探头：使用干净的布擦拭探头表面，确保其清洁。
3. 检查测厚仪的尺寸、重量等参数是否符合要求。
四、操作步骤：1. 打开电源：按下测厚仪主机上的电源按钮，确保仪器已开启。
2. 选择材料类型：根据待测材料的类型，在操作面板上选择相应的材料类型。
3. 校准仪器：将探头贴紧待测物体表面，按下校准按钮，待仪器校准完成后方可进行测量。
4. 进行测量：将探头贴紧待测物体表面，观察显示屏上的测量数值。
确保探头与物体表面保持平行。
测量过程中，可以按下测量按钮来记录测量数值。
5. 记录数据：可选择将测量数据存储在测厚仪内存中，或通过数据线将数据传输至计算机或其他设备。
6. 关闭测厚仪：测量完成后，按下主机上的电源按钮，将仪器关闭。
五、注意事项：1. 请定期清洁测厚仪，以确保其正常工作。
2. 在测量过程中，探头与物体表面的贴合度对测量结果有较大影响，应保持探头与物体表面的垂直度和平行度，以获得准确的测量结果。
3. 避免将测厚仪接触到水、污垢等可能对仪器造成损坏的物质。
4. 在使用测厚仪时，应注意人身安全，避免接触到探头上的尖锐物体。
六、维护保养：1. 定期检查电池电量，确保有足够的电量进行正常使用。
2. 定期校准测厚仪，以确保测量结果的准确性。
3. 当测厚仪长时间不使用时，应将电池取出，以免电池漏液损坏仪器。
七、故障排除：如果测厚仪出现故障，请联系售后服务中心进行维修或更换。
测厚仪使用说明书
测厚仪使用说明书1、概述1．1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。
1．2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播，到达分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1．3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式：四位数字液晶显示显示最小单位：0.1mm工作频率:5MHz测量范围:1.2〜225mm钢）声速调节范围：1000〜9999m/s使用温度范围:0〜40C电源：二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。
采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。
耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。
测声速功能，根据样块厚度直接测出其声速，避免了查表或换算带来的麻烦。
低电压提示自动关机：定时自动关机会帮您断电全键膜密闭式操作—防油污，提高使用寿命4、测量步骤4．1 测量准备将探头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速。
此时可以开始测量。
4．2 声速的调整如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。
测厚仪使用说明书
测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具，用于测量材料的厚度。
它采用非接触式测量原理，并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪，并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前，请务必遵守以下安全注意事项：1. 在使用测厚仪时，请确保场地安全，避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中，请注意保护自己的眼睛和皮肤，避免直接暴露在测量面板上。
4. 使用过程中，请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时，请关闭电源，并存放在安全的地方。
三、测厚仪的基本操作1. 开机：按下电源按钮直到屏幕亮起。
2. 校准：在正常使用之前，需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量：确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面，待测量完成后读取显示屏上的数值。
4. 记录：将测量结果记录在纸上或笔记本中，以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确：首先，请确保测厚仪已正确校准。
其次，请确认测量面板干净无损伤。
最后，检查探头是否正常工作。
2. 电池电量低：请及时更换电池，以确保正常使用。
3. 显示屏无法正常显示：请检查电源连接是否松动，并重新启动测厚仪。
4. 测厚仪无法启动：请检查电池是否安装正确，并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头，避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时，请存放在干燥、清洁的箱子中，避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域：1. 工业制造：用于测量金属和非金属材料的厚度，例如钢板、铝板等。
2. 建筑工程：用于测量墙体、地板、玻璃等的厚度，以确保施工质量。
3. 汽车制造：用于测量汽车零部件的厚度，以检测材料的质量和健康状况。
4. 航空航天：用于测量航空器和航天器材料的厚度，以确保飞行安全。

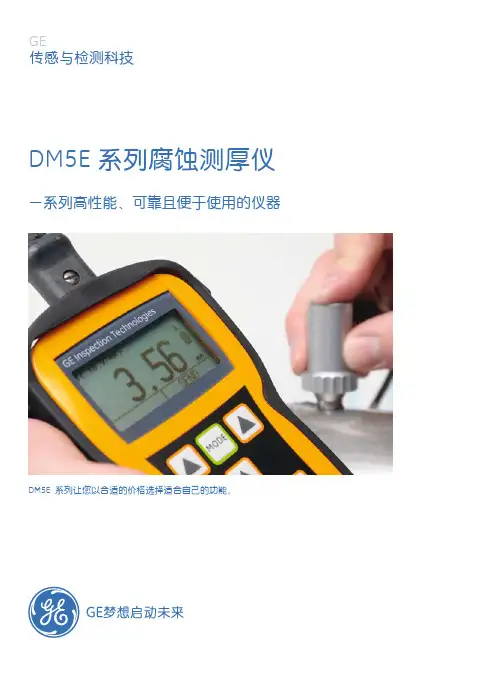

DM5E 系列腐蚀测厚仪 说明书
GE传感与检测科技DM5E 系列腐蚀测厚仪一系列高性能、可靠且便于使用的仪器DM5E 系列让您以合适的价格选择适合自己的功能。
DM5E 系列DM5E 系列是GE传感与检测科技推出的最新一代便携式腐蚀监测测厚仪。
它大大改进了先前腐蚀测厚仪的性能，在正常温度以及高温时拥有更佳的厚度测量稳定性和可重复性。
它可在最恶劣的工作环境下运行，进行油气以及石化和发电行业的管道、压力容器及储罐的壁厚测量。
三种级别DM5E 系列有三种型号，提供三个级别的功能：• DM5E Basic• DM5E• DM5E DLDM5E BasicDM5E Basic 的坚固外壳是所有型号的通用外壳。
它采用人机工程学设计，包括连续工作 60 小时的AA蓄电池在内，重量仅为223g。
这种基本型号符合 EN 15317 的规范，具有 LCD数据显示功能，该显示在一切照明条件下均背光可见。
仪器操作由一只手通过用户友好型界面完成。
该设备是一种密封、水密且防尘的薄膜式键盘，配有最少的功能键和方向键。
通过菜单导航让操作简单而直观。
这种基本机型融合了包括最小/最大值捕获、B-Scan（B 扫描）生成、报警以及差动厚度测量等多种功能，实现了测量厚度与标称厚度的快速比较。
DM5EDM5E 融入了 DM5E Basic 的所有功能，同时提供 DUAL MUL TI 操作模式。
该工作模式已运用于 GE 先前的腐蚀测厚仪，在通过涂层测量金属厚度方面作用突出。
无需去除测量点处的涂层，节省了时间和成本。
用户可以在现场将 DM5E Basic 升级到 DM5E。
DM5E DLDM5E DL 与 DM5E 相似，只是增加了支持网格数据文件格式的内置数据记录仪。
数据记录仪可容纳多达50,000 个记录。
文件可以通过Mini USB 通信端口传输到个人计算机上。
也可以通过宏指令将文件直接导成 Microsoft Excel 格式。
文件名和注释的所有字母数字数据直接通过键盘输入。
DM5E测厚仪使用说明书
DM5E测厚仪使用说明书
1、长按键开机，进入如下界面。
2、按键进行探头设置，通过键旁的上下键选择屏幕上的探
头型号，通过右侧的选择确认探头。
表示已选择“DA501”探头。
3、探头型号确定后，按2次键进行校零。
注意：必须在待侧厚件所处环境下校零，因为温度对测厚数据影响很大。
4、按键，进入校零界面。
5、按键，进行校零。
6、按键，进入如下界面。
7、在探头上涂抹耦合剂，将探头放置在标准试块上。
8、设置标准试块厚度：3.9mm。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
9、设置声速：5900m/us。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
10、长按键关机。
DME测厚仪使用说明书
DM5E测厚仪使用说明书
1、长按键开机，进入如下界面。
2、按键进行探头设置，通过键旁的上下键选择屏幕上的探头型
号，通过右侧的选择确认探头。
表示已选择“DA501”探头。
3、探头型号确定后，按2次键进行校零。
注意：必须在待侧厚件所处环境下校零，因为温度对测厚数据影响很大。
4、按键，进入校零界面。
5、按键，进行校零。
6、按键，进入如下界面。
7、在探头上涂抹耦合剂，将探头放置在标准试块上。
8、设置标准试块厚度：。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
9、设置声速：5900m/us。
通过左右两侧的箭头选择需要修改的数字，通过上下的箭头修改数字，按键确定修改。
10、长按键关机。
DM5E测厚仪技术要求
DM5E测厚仪一、仪器规格1、工作原理：超声波脉冲回波测量法2、测量范围：范围为0.60mm到508mm（铁）3、测量分辨率：默认设置为0.01mm–可选择0.01和0.1mm（默认设置为0.001”–可选择0.001和0.01”）4、材料声速范围：0.508到18.699mm/ms（0.0200到0.7362”/ms）5、材料速度分辨率：1m/s(0.0001”/ms)6、校准：一点标定、用试块校准和不用试块校准、两点标定7、脉冲发生器：激励脉冲尖脉冲发生器电压120V，50ohm负载，使用20MHz示波器8、接收器：带宽500KHz到12MHz，-3dB时增益自动增益控制9、显示类型：高分辨率图形LCD，64x128像素，53.0mmx27.0mm，背光和可调对比度10、更新率：4Hz或8Hz，客户可选择，24Hz扫描模式捕捉率11、厚度值显示：正常视图模式5位，10.6mm(0.4”)高B-SCAN视图模式5位，2.55mm(0.1”)高12、最后读数显示：实心或空心数字表示连接或未连接状态13、设置：探头有9个标准设置14、报警设置：最小值和最大值报警，范围为0.25mm到508mm,0.(0.010”到20.00”）启用和关闭报警时，读数在实心和空心之间变化15、电源要求：2个“AA”规格的蓄电池16、蓄电池工作时间：约60小时17、仪器关闭：连续不工作5、10、15、30分钟后AUTOOFF（自动关闭）或始终开启状态之间选择18、语言：中文19、I/O连接器：探头DualLemo00(coax)Mini-USB接口连接个人计算机的Mini-USB接口20、温度：工作温度-10°C到+50°C（+10°F到+120°F）贮存温度-20°C到+60°C（-10°F到+140°F）21、重量：223g(0.597lb)，包括蓄电池22、尺寸：38mmx32mmx75mm23、冲击：EC68-2-27Ea，根据美国军用标准MilStd810C方法516.2程序I，每根轴应用6次15g11ms脉冲正弦半波24、密封：IEC529/IP54，防尘/防滴，根据IEC529规范防护等级为IP54二、数据记录器选项特点1、容量：50,000个读数2、文件结构：网格文件3、行数：1至50,0004、列数：1至2235、文件命名：24个字符以内的字母数字名6、可选软件：UltraMATE和UltraMATELite。
测厚仪操作规程
测厚仪操作规程一、引言测厚仪是一种用于测量材料厚度的仪器设备，广泛应用于工业生产、质量检测和科学研究等领域。
为了保证测量结果的准确性和可靠性，制定一套操作规程是非常必要的。
本文将详细介绍测厚仪的操作规程，包括仪器准备、操作步骤、数据记录和结果分析等内容。
二、仪器准备1. 确保测厚仪处于正常工作状态，检查仪器的电源、传感器和显示屏等部件是否正常。
2. 根据测量对象的特性选择合适的传感器，并确保传感器的表面清洁无污物。
3. 检查测厚仪的校准情况，如有需要，进行校准操作。
三、操作步骤1. 将测厚仪放置在测量对象上，并确保传感器与被测物体表面密切接触。
2. 打开测厚仪的电源，并根据仪器的提示进行初始化设置。
3. 选择合适的测量模式，如单点测量、多点测量或者连续测量等。
4. 按下测量按钮，测厚仪开始进行测量，并在显示屏上实时显示测量结果。
5. 根据需要，可以进行连续测量或者多点测量，按照仪器的要求进行操作。
6. 测量完成后，关闭测厚仪的电源，并将仪器放置在干燥的环境中。
四、数据记录1. 在进行测量之前，需要记录被测物体的相关信息，如名称、规格、材质等。
2. 在测量过程中，及时记录每次测量的结果，并标注对应的位置或者编号。
3. 对于连续测量或者多点测量的情况，需要按照测量顺序进行数据记录。
4. 数据记录应包括测量数值、测量时间、操作人员等信息，以便后续分析和比对。
五、结果分析1. 对于单次测量结果，可以根据测量要求进行判断，如是否符合规定的厚度范围。
2. 对于连续测量或者多点测量的结果，可以进行数据处理和统计分析，如计算平均值、最大值和最小值等。
3. 根据测量结果，可以评估被测物体的质量、性能或者结构等特性，并作出相应的判断和决策。
六、注意事项1. 在使用测厚仪之前，需了解被测物体的特性和测量要求，选择合适的测量模式和传感器。
2. 在操作过程中，需确保传感器与被测物体表面的接触良好，避免因接触不良导致测量误差。
测厚仪基本操作
测厚仪基本操作规程测厚仪基本操作包括三个部分，第一部分是开启、停止；第二部分是校准，包括零位校准、框架校准、标准膜测试等；第三部分是维护操作，比如更换铝膜、上下探头对中（对中将单独列出详细介绍）等，下面将详细介绍以上具体操作方法：第一部分<1>开启1、打开测厚仪主电源开关，并一秒钟后按下安全急停按钮，如果一切正常（左侧为远端控制、右端为本地控制），此时测厚仪开始自检；2、待测厚仪开机自检完毕以后，按shift+home+enter组合键，将测厚仪归回home位置，显示器显示“MOVEMENT”，当回到home位置后，其会自动停止（注意有时开启牵引时会出现测厚仪未归回home位置报警，此时需要手动推动其归位）；3、当测厚仪归回到home位置后，按下scanning+enter组合键，数秒后扫描运行指示灯亮起，扫描探头开始来回扫描测量，显示器小视窗显示实时扫描厚度。
<2>停止1、当遇到破膜或者停机时，需要及时停止测厚仪，按下shift+home+enter组合键，测厚仪将自动停止扫描并回到home位置，此时扫描指示灯熄灭；（注意在测厚仪回到home位置过程中要及时清除探头间的废膜及厚片，以免伤到铝膜）2、当测厚仪回到home位置以后，如果是长时间停机，则可以关掉测厚仪电源，如果是短时间停机，则让其处于待机状态。
第二部分<1>零位校准：通常当我们更换完测厚仪铝膜后，或者测量曲线出现波动的时候，我们有必要对测厚仪进行零位校准。
1、首先将测厚仪归位到home位置；2、按下shift+zero+enter组合键，对测厚仪进行0位校准。
显示器依次显示“ZERO（offset）”、“ZERO（Gain）”、“GAIN------（XXXXX）”。
注：此过程耗时较长，（其中XXXXX为一个数值，例如8896）。
3、当做完零位校准后，需要对测厚仪进行扫描测试，按下scanning+enter组合键，显示器显示“SCANNING”，当扫描开始时，显示器将显示实际测量数值，因为没有膜，所以在整个来回扫描过程中数值都应该为“0.0”，如果不全为零，有必要重复第二步操作再次校准，直到扫描值都为零；（注意有时如果上下探头没有对齐，在做零位校准时可能会出现始终无法归零的情况）4、最后将测厚仪归位home位置。
测厚仪操作说明范文
测厚仪操作说明范文测厚仪是一种常用的测量设备，可以用来测量物体的厚度。
它广泛应用于工业、制造业、材料科学等领域。
下面是测厚仪的操作说明，共分为以下几个步骤：步骤一：准备工作1.确保测厚仪的电源充足，并连接好电源线。
2.检查测厚仪的探头是否清洁，如有污垢应及时清理。
3.确保测厚仪的探头与被测物体接触良好，不得有杂质或气泡。
步骤二：打开测厚仪1.按下测厚仪的电源开关，等待仪器启动。
2.根据需要设置测厚仪的工作模式，如单点测量或连续测量。
步骤三：设置测量参数1.根据被测物体的材料和特性，设置测量仪的工作参数。
例如，对于金属材料，可以选择测量模式为金属模式，对于非金属材料，可以选择测量模式为非金属模式。
2.设置测量仪的测量范围和精度，以确保测量结果的准确性。
步骤四：进行测量1.将测厚仪的探头轻轻按压在被测物体上，确保探头与物体表面平行。
2.按下测量按钮，开始进行测量。
测量时，可以选择在探头上加压或加痕迹，以获得更准确的结果。
3.等待一段时间，直到测量结果稳定后，记录测量值。
步骤五：处理测量结果1.比较测量结果与被测物体的标准值或规定范围，判断测量结果的合格性。
2.如果测量结果不合格，可以根据测量值的大小调整工艺参数或采取相应措施。
3.将测量结果记录在测量记录表中，以备后续参考和分析。
步骤六：注意事项1.使用测厚仪时要注意安全，避免触电、触热等事故。
2.在进行测量时，要保持环境的安静稳定，避免外界因素影响测量结果。
3.定期校准测厚仪，以确保测量结果的准确性和可靠性。
4.注意保养测厚仪，定期清洁探头和仪器表面，防止污垢积累影响测量效果。
测厚仪调试方法说明书
测厚仪调试方法说明我们如何简单对测厚仪进行零位修正与偏差调试。
首先我们开机后进入图一界面后点击其它。
图一
然后我们进入图二界面后点击NDC维修。
图二
然后我们进入图三界面，点击保密输入密码：PAPGS(真正密码不是这个英文，只是正好对应这几个键的位置。
)
图三
图四为密码输入界面，密码：PAPGS(真正密码不是这个英文，只是正好对应这几个键的位置。
)
图四
然后点击保密中的断如图五，这样密码就可以操作零位与偏移量的调节了。
点击主项目单，返回首界面。
图五
此时图六中的计测仪由黑色变成蓝色就可以操作计测仪。
图六
然后点击计测仪选中零如图七，然后点击自动如图八，这样计测仪就自动进行零位修正了
图七
图八
然后就是对偏移量的修正，我们点击NDC如图九
图九
然后点击AGC校准，查看AGC驱动。
（1500-4000）属于较好的值。
如图十与图十一
图十
图十一
然后我们选中线性化查看现在的线性情况，如果如斜线重合比较完美，分布的点位不要斜线下。
如图十二
图十二
如果偏差太大我们可以手动设定无限计数，质量因子数，质量因子指数还有曲线类式，设定好了选设定质量因子确认输入，如果更改这些参数，请大家把原来的参数记录下，已便可以修改回来，因为这些参数的设定对整改修正影响较大。
如图十三
图十三。
测厚仪使用说明书
1. 概述 (4)2. 基本操作 (4)2.1 初始设定 (4)2.2基本操作 (5)2.3电池 (6)3. 设定与校验 (6)3.1本系统内部储存15种探头设定记忆和16种用户定义设定方式。
(6)3.2选择标准的登录设定方式。
(6)3.3校验 (7)3.3.1音速与零点校验 (8)3.3.2音速校验 (9)3.3.3调零校验 (10)3.4常规设定 (11)3.4.1常规设定制作 (12)4. 其它测量功能 (16)4.1高低报警功能 (16)4.1.1定义 (16)4.1.2操作 (17)4.2自动关闭 (18)4.2.1定义 (18)4.2.2如何浏览或更改自动关闭时间 (18)4.2.3取消自动关闭功能 (18)4.3蜂鸣功能 (19)4.3.1定义 (19)4.3.2 如何设定蜂鸣功能 (19)4.4 厚度数据保留或空白显示功能 (19)4.5校验锁定功能 (19)4.5.1定义 (19)4.5.2 如何锁定校验 (19)4.6厚度差显示 (20)4.6.1定义 (20)4.6.2操作 (20)4.7语言 (22)4.7.1定义 (22)4.7.2操作 (22)4.8测量数据显示更新速率 (22)4.8.1定义 (22)4.8.2操作 (22)4.9最小厚度显示 (23)4.9.1定义 (23)4.9.2操作 (23)4.10最大厚度显示 (25)4.10.1定义 (25)4.10.2操作 (25)4.11小数点 (26)4.11.2操作 (26)4.12快速设定 (26)4.12.1定义 (26)4.12.2操作 (26)4.13测量复位 (27)4.13.1定义 (27)4.13.2 操作 (28)4.14高级复位 (28)4.14.1定义 (28)4.14.2操作 (28)4.15 显示分辨率（小数点） (29)4.15.1 定义 (29)4.15.2 操作 (29)5. 画面显示形式 (29)5.1 概要 (29)5.2 背光灯 (30)5.3 对比度 (30)5.4 测量仪屏幕（见原文） (31)6.数据存储器和通讯功能 (42)6.1数据存储器 (42)6.1.1能储存什么? 储存多少? (42)6.1.2 数据储存在哪里？（识别号码） (44)6.1.3数据如何储存：数据记录器的构成 (44)6.1.4数据储存 (45)6.1.5删除已存数据 (46)6.1.6 ID浏览方式 (49)6.1.7编辑ID号 (49)6.1.8在测量时空白显示ID号 (52)6.1.9数据存储器复位 (53)6.2通讯连接 (53)6.2.1电缆 (53)6.2.2通讯参数 (54)6.2.3数据传输 (55)6.2.4输出统计 (56)6.2.5数据输出格式 (58)6.2.6通讯复位 (58)7.技术规格 (59)7.1测量方式 (59)7.2校验 (61)7.3应用设定 (61)7.3.1定义 (61)7.3.2设定方法 (61)7.4一般规格 (63)7.5电池及充电器 (63)7.6数据储存 (63)7.8特殊功能 (65)8.电池 (67)8.1概要 (67)8.2充电 (67)8.3更换电池 (67)8.4其它电池 (67)9.动作原理 (68)10.使用注意事项 (73)10.1测量方式和传感器的选择 (73)10.2影响性能和精确度的因素 (74)10.3接触介质 (76)10.4高温下测量 (77)10.5电缆长度 (77)10.6 电脑显示器显示波形 (77)10.7 脉冲振荡器/接受器和门脉冲调节 (78)10.7.1脉冲振荡器输出 (79)10.7.2最大增益 (79)10.7.3初始增益 (79)10.7.4发送脉冲间隔 (80)10.7.5回波触发脉冲 (80)10.7.6检测方式 (81)10.7.7回波1、回波检测2 (81)10.7.8表面间隔 (81)10.7.9方式3回波间隔 (82)10.7.10 TDG斜率 (82)11.维护及故障对策 (82)11.1日常使用及维护保养 (82)11.2探头 (83)11.3电池的管理 (83)11.4错误显示 (83)11.5其它故障显示 (83)11.5.1电池及充电器故障 (83)11.5.2测量问题 (84)11.6自诊断试验 (84)11.6.1显示试验 (84)11.6.2键盘试验 (84)11.6.3硬件试验 (85)11.7软件更新 (85)11.8客户服务 (85)11.9维修服务 (85)11.10备件更换 (85)1. 概述此测厚仪是一种较为先进的手持式超音波测厚仪器,特别适用于高屏蔽,高散射材料，如:玻璃纤维,低密度塑料,复合物及铸造金属等的厚度测量.此设备采取脉冲反射技术，用于被测量物的两厚度方向上端面不易测量时的情形,也可用于测量固体或液体中的音速及脉冲传输时间.此仪器极易操作,准确度高,可重复进行操作,它的三种主要探头测量方法是:接触式、延迟式、浸入式。
测厚仪操作说明
• 检查 CD Control Setup 中螺栓输出（图7.2）分配比例，1140以上厚度胶片建议采 用5-7颗螺栓比例输出（0.35；0.2；0.1；0.025），760以下胶片厚度建议采用3-5 颗螺栓比例输出（0.5；0.2；0.05）。
• 图7.2 螺栓输出比例画面
• 四、扫边故障 • 扫描过程中，扫边跑位或者扫描幅宽错位，现场测厚仪支架拥有3处干簧管位置检测， 分别为中间、两端： • 中间位置检测，为自纠正位置检测，若信号时有时无，会造成扫边跑边、错位等 现象； • 两端位置检测，为设备零点检测复位及扫描头行程保护，若信号故障则会造成扫 描头无法复位或超出扫描最大安全边。
2、产品厚度修正：
• 取样当前时间点及当前坐标处产品进行化验检测并且记录当前时间点及当前坐标处厚 度，待实际厚度与测量厚度进行偏差计算。
• 修正厚度参数，选择 Recipe change 项，修改 NSP11 KCM 前扫描架（NSP21 KCM 后扫 描架）在原有参数基础上进行数字加减，暂无比例，微量调整参数，直至实测与检测 一致。并且保存产品设置 SAVE Recipe。
• 2.部分区域突然变厚故障（模头温度正常的情况下） • ——检查模头机柜控制卡件是否输出正常 • 故障设备检查区域：卡件输出正常，但底板未对现场输出，检查卡件 （分2部分供电1-8通道与9-16单独供电）供电部分是否虚接现象，压紧前 连接器或检查供电电源
• 产品稳定后，取样2#扫描架处左中右三处检定水份，同时记录当前系统显示水份含量。 • 修正水份参数，主页选择STEP——Recipe Main——右侧选择产品型号——寻找参数栏
32. NSP21 Calibration Table 点击参数内容——点击画面下方Main code table——寻找参 数IRP22 Calibration table 确认——右侧产品型号——修正参数 3. IRP WW Dynamic intercept • 计算方式，按{实验室测量值—扫描仪测量值（取同时间点平均值）}*厚度值/100 +当 前 3. IRP WW Dynamic intercept参数值即可，然后数据保存save • 重新调用产品规格。（水份标定为不同规格都必须进行标定。）
测厚仪操作规程
测厚仪操作规程一、引言测厚仪是一种用于测量物体厚度的仪器，广泛应用于工业生产、建筑、航空航天等领域。
为了确保测量结果的准确性和操作的安全性，制定本操作规程。
二、适用范围本操作规程适用于所有使用测厚仪进行厚度测量的操作人员。
三、设备准备1. 确保测厚仪处于正常工作状态，如有故障应及时报修。
2. 检查测厚仪的电源和电缆是否正常，确保电源稳定。
3. 准备好适用于所测物体的探头和耦合剂。
四、操作步骤1. 将测厚仪放置在平稳的工作台上，确保仪器稳定。
2. 打开测厚仪电源，等待仪器自检完成。
3. 根据所测物体的材质和形状，选择合适的探头，并将其连接到测厚仪上。
4. 在测量前，应将探头与物体表面清洁干净，并涂抹适量的耦合剂。
5. 将探头垂直贴附在物体表面，确保探头与物体表面充分接触。
6. 按下测厚仪上的测量按钮，仪器开始进行测量。
7. 等待测量结果显示稳定后，记录测量数值。
8. 如需连续测量，可重复步骤5至步骤7。
9. 测量完成后，关闭测厚仪电源，将探头与测厚仪分离。
五、注意事项1. 操作人员应熟悉测厚仪的使用方法和操作规程，严禁未经培训人员操作仪器。
2. 在测量过程中，应注意保持仪器和探头的清洁，避免污染物进入仪器内部。
3. 使用耦合剂时，应遵循相关安全操作规定，避免接触皮肤和眼睛。
4. 测量过程中，应避免探头与物体表面发生碰撞或受到外力影响。
5. 如发现测厚仪有异常情况或测量结果与实际情况不符，应立即停止使用并进行检修。
6. 定期对测厚仪进行校准和维护，确保仪器的准确性和稳定性。
六、操作记录每次使用测厚仪进行测量时，应记录以下信息：1. 测量日期和时间；2. 所测物体的名称和材质；3. 使用的探头型号和频率；4. 涂抹的耦合剂类型；5. 测量结果。
七、附录1. 测厚仪的技术参数和性能指标；2. 测厚仪的维护保养方法；3. 测厚仪的故障排除方法。
本操作规程旨在规范测厚仪的操作流程，确保测量结果的准确性和操作的安全性。
测厚仪操作说明(整理).pptx
.精品课件.
编制人：肖亚何 更新时间：2016.7.22
1
1 测厚仪水份标定
2 产品厚度修正
3 测厚仪螺栓位对位修正
目录
4 测厚仪PID控制
5 模头螺栓间距调整
6 横幅标定
.精品课件.
2
.精品课件.
3
.精品课件.
4
.精品课件.
5
• 图3.1 Scann.e精品r课P件o. sitioning 画面
15
.精品课件.
16
.精品课件.
17
• 图6.1 Pro.f精il品e课c件o.rrection 画面
18
• 图6.2 Retri.e精v品e课/S件a.ve Recipe 画面
19
.精品课件.
20
• 图7.1 状态.栏精品提课件.示语位置画面
21
.精品课件.
22
.精品课件.
23
• 图7.2 螺.精栓品课输件出. 比例画面
24
.精品课件.
25
.精品课件.
26
• 图8.1 MSS S.精et品u课p件D. iagnostics 画面
27
• 图8.2 M.精S品S课I件P.Setup 画面
28
• 图.8精.品3课主件板. 地址
29
.精品课件.
30
6
.精品课件.
7
• 图3.2 Maping Monitor 画面
.精品课件.
8
.精品课件.
9
.精品课件.
10
• 图4.1 C.精D品课C件o. ntrol Setup
11
.精品课件.
12
• 图5.1 Pro.精d品u课c件t. tuning 画面
