曲轴圆度和圆柱度的测量方法

曲轴圆度和圆柱度的测量方法曲轴圆度和圆柱度是测量零件加工精度的重要指标，对于提高零部件的质量和性能非常关键。

接下来我将介绍曲轴圆度和圆柱度的测量方法，包括测量设备、测量原理和测量步骤等方面的内容。

一、曲轴圆度测量方法曲轴圆度是指曲轴主油道和支承部位轴线的偏心距，它是一个衡量曲轴加工精度的重要指标。

常用的曲轴圆度测量方法有以下几种：1.摇摆曲轴圆度测量法这种方法是利用摇摆测量仪或摇摆测量臂，将测量仪与曲轴相接触，并通过测量测得的触点的偏差来计算曲轴的圆度。

2.光学曲轴圆度测量法光学曲轴圆度测量方法是利用光学仪器，如干涉仪、激光干涉仪等，通过测量曲轴表面的形态来计算曲轴的圆度。

3.探测曲轴圆度测量法探测曲轴圆度测量法是利用探测仪或传感器，将测量仪与曲轴相接触，并通过传感器测得的曲轴表面的形态来计算曲轴的圆度。

二、圆柱度测量方法圆柱度是指与旋转曲轴主轴线相切的截面内每对直线外表面点的距离差异。

常用的圆柱度测量方法有以下几种：1.光学圆柱度测量法光学圆柱度测量方法是利用光学仪器，如干涉仪、投影仪等，通过测量圆柱表面的形态来计算圆柱度。

2.探测圆柱度测量法探测圆柱度测量法是利用探测仪或测量头，将测量仪与圆柱相接触，并通过传感器测得的圆柱表面的形态来计算圆柱度。

3.三点法圆柱度测量法三点法圆柱度测量方法是将圆柱表面分别与三个测量点相接触，并通过测量点的偏差来计算圆柱度。

三、测量步骤无论是曲轴圆度还是圆柱度的测量，都需要进行相应的测量步骤，以下是一般的测量步骤：1.选择合适的测量仪器和设备，根据曲轴或圆柱的尺寸和形状，选择相应的测量仪器和设备。

2.将测量仪器和设备与曲轴或圆柱相接触，确保测量仪器和设备与测量对象的表面充分接触。

3.进行测量并记录数据，根据测量仪器和设备的要求，进行准确的测量并记录测量数据。

4.分析测量数据并计算结果，根据测量数据进行分析并计算曲轴的圆度或圆柱的圆柱度。

5.判断测量结果的合格性，根据曲轴或圆柱的要求，判断测量结果是否合格。

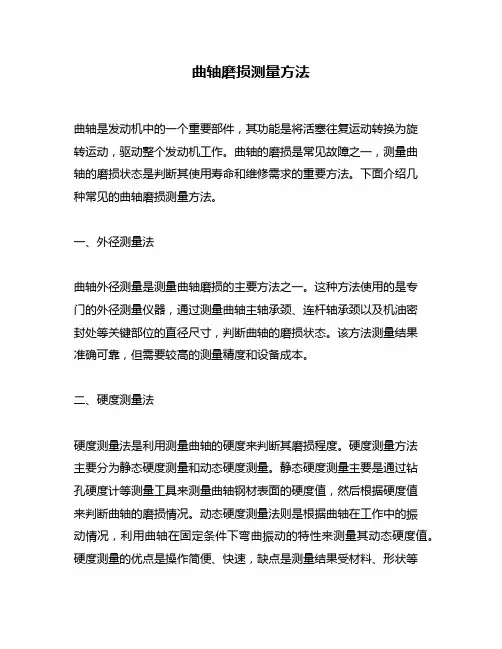

曲轴磨损测量方法

曲轴磨损测量方法
曲轴是发动机中的一个重要部件，其功能是将活塞往复运动转换为旋
转运动，驱动整个发动机工作。

曲轴的磨损是常见故障之一，测量曲
轴的磨损状态是判断其使用寿命和维修需求的重要方法。

下面介绍几
种常见的曲轴磨损测量方法。

一、外径测量法
曲轴外径测量是测量曲轴磨损的主要方法之一。

这种方法使用的是专
门的外径测量仪器，通过测量曲轴主轴承颈、连杆轴承颈以及机油密
封处等关键部位的直径尺寸，判断曲轴的磨损状态。

该方法测量结果
准确可靠，但需要较高的测量精度和设备成本。

二、硬度测量法
硬度测量法是利用测量曲轴的硬度来判断其磨损程度。

硬度测量方法
主要分为静态硬度测量和动态硬度测量。

静态硬度测量主要是通过钻
孔硬度计等测量工具来测量曲轴钢材表面的硬度值，然后根据硬度值
来判断曲轴的磨损情况。

动态硬度测量法则是根据曲轴在工作中的振
动情况，利用曲轴在固定条件下弯曲振动的特性来测量其动态硬度值。

硬度测量的优点是操作简便、快速，缺点是测量结果受材料、形状等
因素的影响较大。

三、形位测量法
曲轴的形位测量是通过测量曲轴在各个方向上的偏差来判断其磨损状态。

形位测量主要包括直线度、平面度、圆度、半径等指标。

这种方
法需要用到专门的形位测量仪器，测量精度较高，但仪器设备成本高。

综上所述，曲轴的磨损测量是发动机维护保养的重要环节之一。

各种
测量方法各有优缺点，根据具体情况选择合适的方法进行测量，以确
保曲轴的使用寿命和安全性。

曲轴径向间隙测量方法

曲轴径向间隙测量方法
曲轴径向间隙测量方法是一种用于测量发动机曲轴径向间隙的方法。

曲轴径向间隙是指曲轴与轴承之间的间隙，它对发动机的运行稳定性和寿命有着重要的影响。

因此，准确地测量曲轴径向间隙对于发动机的设计和维护都是非常重要的。

曲轴径向间隙测量方法主要有两种：一种是使用测量仪器进行测量，另一种是使用手工测量方法进行测量。

使用测量仪器进行测量的方法主要是利用激光测距仪或者光电测距仪等仪器进行测量。

这种方法的优点是测量精度高，可以快速准确地测量出曲轴径向间隙。

但是，这种方法需要专业的仪器和技术，成本较高，不适合于一般的维修工作。

另一种方法是使用手工测量方法进行测量。

这种方法主要是利用游标卡尺或者千分尺等手工测量工具进行测量。

这种方法的优点是成本低，适用于一般的维修工作。

但是，由于手工测量的精度受到操作人员的技术水平和测量工具的精度限制，所以测量精度相对较低。

无论是使用仪器测量还是手工测量，都需要注意以下几点：
1. 在测量前，需要将曲轴和轴承清洗干净，以确保测量的准确性。

2. 在测量时，需要保持测量工具和曲轴轴线垂直，以避免测量误差。

3. 在测量时，需要多次测量并取平均值，以提高测量精度。

曲轴径向间隙测量方法是一项非常重要的工作，它对于发动机的运行稳定性和寿命有着重要的影响。

无论是使用仪器测量还是手工测量，都需要注意操作规范，以确保测量的准确性。

曲轴的测量方法

曲轴的测量方法
曲轴的测量方法一般分为以下几步：
1.准备工作：先将曲轴清洁干净，确保表面无杂质，并保持曲
轴在室温下。

2.测量曲轴主轴颈直径：使用测微卡尺或千分尺测量主轴颈的
直径。

将测量工具的两腿平行放置于轴颈两侧，在两侧测量点之间进行测量，取平均值作为主轴颈直径。

3.测量曲轴轴颈标准圆柱度：使用曲轴测量仪或类似仪器来测
量标准圆柱度。

仪器将接触曲轴的轴颈和定位仪表尺相对移动，从而测量轴颈的标准圆柱度。

4.测量曲轴轴颈圆柱度误差：使用进口数显游标千分尺等测量
仪器，分别在曲轴轴颈的不同位置进行测量，记录下各个位置的直径，然后计算出不同位置间的圆柱度误差。

5.测量曲轴的中心距：使用外径测量仪测量曲轴的端面直径，
然后使用千分尺等测量工具测量曲轴两端的轴颈直径，再根据端面直径和轴颈直径计算出曲轴的中心距。

以上是常见的曲轴测量方法，具体操作需要根据实际情况选择合适的测量工具和仪器，并按照相应的测量步骤进行操作。

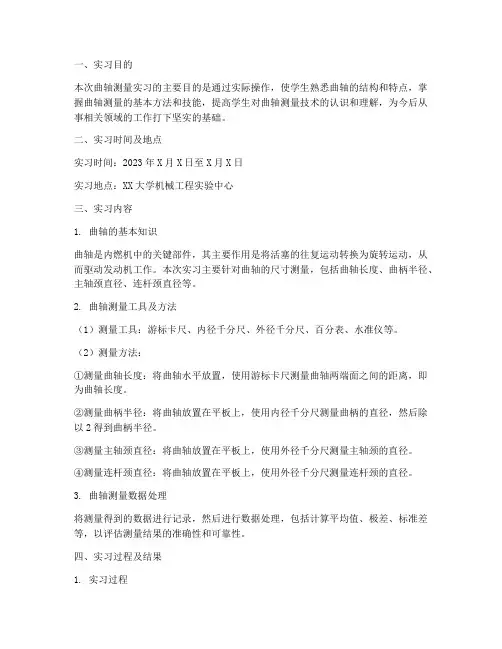

曲轴测量实习报告
