风机箱变及主变调压说明
风机箱式变压器的运行
风机箱式变压器的运行目录一风机箱式变压器的作用及结构二风机箱式变压器的工作原理三风机箱式变压器的操作说明一风机箱式变压器的作用及结构风机箱式变压器的作用就是将风机发出的690V电能经过升压变为10kV或35kV，通过埋地电缆或架空线输送到风电场升压站。
近年来我国大力提倡发展环保型能源，风能就是其中一种。
风力发电设备市场高速发展，风电配套的组合式变压器需求量也日益增大，电压也由10 kV向35 kV发展。
1 风电专用变压器的技术要求综合风电系统的特点，可以总结出风电专用变压器的技术要求： 一、变压器空载时间长。
风力发电一般具有明显的季节性，变压器的年负载率平均只有30%左右。
因此，要求变压器的空载损耗应尽量低； 二、过载时间少。
由于变压器容量一般都比风力发电机容量大，而由于风机采用微机技术，实现了风机自诊断功能，安全保护措施非常完善，在风机过载时会自动采取限速措施或停止运行，基本上不会造成变压器过载运行。
因此变压器的寿命比普通配电变压器应长； 三、运行环境恶劣。
在我国，风力资源丰富的地区一般集中在沿海、东北、西北地区，变压器运行在野外。
因此就要考虑设备的耐候性问题。
在沿海地区的设备就应考虑防盐雾、霉菌、湿热；在东北、西北地区就要考虑低温严寒、风沙等的影响。
四、组合式变压器高压侧必须配置避雷器，以便与风机的过电压保护装置组成过电压吸收回路。
在变压器的绝缘设计上应充分考虑避雷器残压对变压器的影响。
另外，风电用组合式变压器的箱体基本上按照标准组合式变压器的结构型式制造，除需具有足够的机械强度，外形力求美观等外，还应具有抗暴晒，不易导热，抗风化腐蚀及抗机械冲击等特点。
箱体需采用片式散热器，外加防护罩的结构。
此外，外壳油漆需喷涂均匀，防护等级高，抗暴晒，抗腐蚀，抗风沙，并有牢固的附着力；组合式变压器内部电气设备的装设位置也应易于观察、操作及安全地更换；高压配电装置小室应保证可靠安全，以防误操作。
2 风电35 kV组合式变压器结构方案35 kV组合式变压器一般存在以下几种结构方案：1) “品”字形。
风电场变压器运行规程
风电场变压器运行规程1 主题内容与适应范围1.1本规程规定了风电场变压器（包括主变、场用变、风机箱变）及其辅助设备的运行方式、运行维护、操作及事故处理。
1.2本规程适用运行人员和生产管理人员对风电场变压器的运行管理，也可供维修人员参考。
2 引用标准及参考资料DL/T 1040-2007 《电网运行准则》DL 755-2001 《电力系统安全稳定导则》DL/T 623-1997 《电力系统继电保护及安全自动装置运行评价规程》DL/T 572—95 《电力变压器运行规程》（1995-06-29批准）《电力系统调度管理规程》《电力系统继电保护及自动装置调度管理规程》《电力系统调度自动化调度管理规程》主变压器、场用变压器、风机箱变配套说明书3 变压器运行规定3.1 设备名称3.1.1主变压器为1#变。
3.1.21#场用变、2#场用变(外来备用变)。
3.1.3风机升压变为箱式变压器。
3.2 调度管辖范围3.2.11#主变压器属电网调度许可设备。
3.2.21#场用变、2#场用变（外来备用变）、风机箱变属当班值长管辖。
3.3 变压器技术规范3.3.11#主变压器技术参数见附表1；3.3.21#主变压器电流互感器技术参数见附表23.3.31#主变压器附件技术参数见附表33.3.41#场用变、2#场用变（备用变）技术参数见附表43.3.5风机箱变技术参数见附表53.4 变压器投运条件3.4.1新变压器的投运条件3.4.1.1应有变压器及其附属设备的出厂试验报告、质量证书，包括必要的检测、检验报告3.4.1.2应有变压器及其附属设备的现场试验报告、调试报告、交接验收报告等。
3.4.1.3应有设备制造商提供的有效版本的设备技术规范，包括设备主要参数、各主要部件的参数、尺寸、重量等。
3.4.1.4变压器保护调试完毕，保护正常投运。
3.4.1.5应有经审批的变压器设备运行规程。
3.4.2变压器检修完毕后的投运条件3.4.2.1应有变压器及其附属设备的检修原因及检修全过程记录。

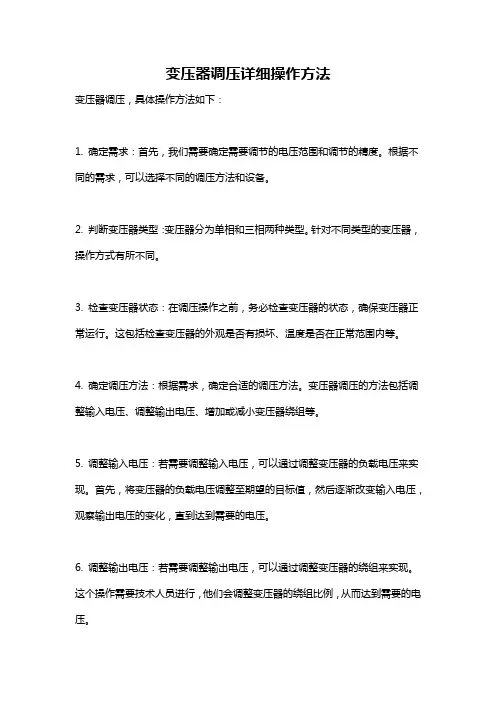

变压器调压详细操作方法
变压器调压详细操作方法变压器调压，具体操作方法如下：1. 确定需求：首先，我们需要确定需要调节的电压范围和调节的精度。
根据不同的需求，可以选择不同的调压方法和设备。
2. 判断变压器类型：变压器分为单相和三相两种类型。
针对不同类型的变压器，操作方式有所不同。
3. 检查变压器状态：在调压操作之前，务必检查变压器的状态，确保变压器正常运行。
这包括检查变压器的外观是否有损坏、温度是否在正常范围内等。
4. 确定调压方法：根据需求，确定合适的调压方法。
变压器调压的方法包括调整输入电压、调整输出电压、增加或减小变压器绕组等。
5. 调整输入电压：若需要调整输入电压，可以通过调整变压器的负载电压来实现。
首先，将变压器的负载电压调整至期望的目标值，然后逐渐改变输入电压，观察输出电压的变化，直到达到需要的电压。
6. 调整输出电压：若需要调整输出电压，可以通过调整变压器的绕组来实现。
这个操作需要技术人员进行，他们会调整变压器的绕组比例，从而达到需要的电压。
7. 增加或减小绕组：若需要更大范围的调压，可以通过增加或减小变压器的绕组数目来实现。
这个操作涉及到变压器内部的繁琐工作，需要专业技术人员进行。
8. 检查调压效果：在调压操作之后，需要检查调压效果。
可以使用电压表等仪器对输出电压进行测量，如果达到了调压目标，则调压操作成功。
9. 调节稳定性：调压之后，为了保证变压器的稳定性，可以调节变压器的保护装置。
这些装置可以监测电压和电流的变化，并在出现异常时进行保护，以保证变压器的安全运行。
10. 做好记录：在调压操作完成后，应该对调压的具体操作进行记录。
这样可以方便以后的维护和管理，并在需要时进行调整。
总结起来，变压器调压的详细操作方法包括确认需求、检查变压器状态、确定调压方法、调整输入电压、调整输出电压、增加或减小绕组、检查调压效果、调节稳定性以及做好记录等。
在进行调压操作时，需要注意安全，遵循操作规程，并遵循相关的安全操作措施。
变压器调压的正确方法
变压器调压的正确方法
嘿，你问变压器调压咋弄才正确啊？这事儿咱可得好好说说。
先得搞清楚你为啥要调压呗。
是电压太高了还是太低了？要是电压不合适，会影响电器的使用，甚至会损坏电器呢。
然后看看你的变压器是啥类型的。
有油浸式的、干式的，不同类型的变压器调压方法可能有点不一样哦。
要是想调压呢，得先把变压器停下来。
可不能在变压器运行的时候调压，那太危险啦。
把电源断开，等变压器冷却一会儿。
接着找到变压器的调压开关。
一般在变压器的顶部或者侧面。
调压开关上有不同的挡位，每个挡位对应着不同的电压输出。
要是想把电压调高呢，就把调压开关往高挡位的方向调。
要是想把电压调低呢，就往低挡位的方向调。
调的时候要小心点，别太用力，也别调错了挡位。
调好后，再把电源接通，看看电压是不是合适了。
可以
用电压表测一测，要是还不合适，就再调一调。
在调压的过程中，要注意安全哦。
别触电了，也别让变压器发生故障。
要是你不太懂怎么调压，最好找个专业的电工来帮忙。
我给你讲个事儿哈。
有一次我家附近的工厂电压不稳定，影响了生产。
他们就请了个电工来调变压器的电压。
那个电工可专业了，先把变压器停下来，然后找到调压开关，小心翼翼地调了调。
最后接通电源，测了测电压，嘿，正好合适了。
工厂又能正常生产了。
从那以后，我就知道了变压器调压的正确方法。
所以啊，变压器调压并不难，只要你掌握了方法，注意安全，就能把电压调到合适的水平。
以后要是需要调压，就试试这些方法吧。
风电场电压调节的设计理念及运行情况介绍
6
49.5－J10.0
115.47
对风电场来说，较经济的无功电源是在升压站配置一 定数量的电力电容器，至少能抵偿运行中风电场自身的无 功负荷（各级变压器的无功损耗），从而保证风电场不从 电力系统吸收无功。这是电力系统保障电网安全运行对风 电场提出的具体要求。
为保证在风电场机组满出力情况下，不从大网吸 收无功，一般在升压站低压侧（35kV或10kV）， 配置足够的电容补偿容量Qc。近似的公式如下：
当前，大中型风力发电机的主流机型，结构一般为双馈型， 其结构上的限制，使其发出无功的能力较弱。与火力发电机组相 比，其运行区域在火力发电机功率圆图上，仅为从进相状态到滞 相状态的近36°（cosф＝±0.95）扇形面积的投影（见图1）。 现场调试也是按cosф＝±0.98进行。图中的虚线角度约为23°
0
0
00.0097来自0.0 03 9 8平均风速
8.6
4.9
4. 3
4.7
5.2
10.4
东山乌礁湾风场风场设计年可利用小时2300小时，总体运行情况平稳，2007年 1~11月累计发电量达6271万kW.h。2007年前三个月未调整功率因数前，每个月因吸收 电网无功损失的有功电量与风场发电量之比分别为0.1、0.097、0.096，因此，通过调整 风机的功率因数风场今年因此减少有功电量损失至少为：7021*0.096-270=404万度按照 风场每度电量0.625元计，共减少经济损失0.585元/度*404万度=236.34万元。
15 2
Vestas
15 2100
ZGSB9-Z-900/35 VLV22-70
25 31.5
10/110kV
1
陈城 LGJ-120
风机箱变及主变调压说明
风机箱变及主变调压说明
最后一段集电线路上的压降超过 2.5%时，应将箱变的中间抽头按此压降进行调高，但最高不能超过38.5，若超过，可将升压站主变低压侧电压往下调低直至35kV为止。
整个集电线路的压降应控制在10%以内。
若超出10%，证明设计规划不合理，应向系统提出复合规划。
如界首：
最后一段线路的压降为 5.642%，可将箱变的中间电压调整为36.75*1.05=38.5，设调压范围为38.5+-2*2.5%，风电场内的压降为3%，最近一台箱变放在中间电压，最后一台箱变放在（38.5+2.5%=39.48），完全可以调整得过来，最高电压不会超出40.5。
由于最后一段线路的压降较大，为了控制整个风电场的电压不至于过高，可适当调低主变低压侧电压，如调整为36.5，35等。
假如最后一段线路的压降为7%，如果主变低压侧电压选36.75，箱变中间电压36.75*1.07=39.3，再设调压范围为39.3+-2*2.5%，39.3*1.05=41.3，大于40.5，即箱变往上的抽头就不能充分利用。
此时可将主变抽头调低为35，箱变中间电压35*1.07=37.5，再设调压范围为37.5+-2*2.5%，37.5*1.05=39.4，小于40.5，均可利用到。
由于最
后一段线路的压降为7%了，风电场内末台和首台间线路压降应控制在3%以内。
35~40.5之间的压差为15%，已经超出线路允许压降范围了，完全要调整得过来，若还调整不来，说明设计规划不合理。
风电场箱式变压器的运行与维护
风电场箱式变压器的运行与维护风电场箱式变压器是风电场中的重要设备，主要用于将风力发电机组输出的低压交流电升压为高压交流电，以便输送到电网中。
其运行与维护对于保证风电场的安全稳定运行具有重要意义。
本文将对风电场箱式变压器的运行和维护进行详细介绍。
1. 箱式变压器的安装与调试：在箱式变压器的安装过程中，需要注意安装位置的选择，要远离高温、潮湿和易燃易爆的环境，同时要确保箱式变压器的通风良好。
安装完成后需要进行通电试运行，检查变压器的各项指标是否符合要求，如正常运行电压、温升等。
2. 变压器的运行监测：风电场箱式变压器的运行监测主要包括温度、振动和噪音的监测。
温度是变压器运行的重要指标之一，其过高可能导致变压器短路、绝缘老化等问题，因此需要定期检测和记录变压器的温度。
振动和噪音也是变压器运行状态的重要指标，异常的振动和噪音可能表示变压器存在故障隐患，需要及时查找原因并进行维修。
3. 变压器油的监测和维护：箱式变压器中的绝缘油是保证变压器正常运行的重要因素之一，因此需要定期对变压器油进行监测和维护。
监测时可以通过取样进行绝缘油的耐压和介质损耗检测，以及对绝缘油中的水分、杂质等进行检测。
维护方面主要包括定期更换变压器油和滤芯，并对油箱进行清洗。
4. 变压器强迫冷却系统的维护：箱式变压器在运行过程中会产生大量的热量，为了保证变压器正常运行，需要安装强迫冷却系统。
强迫冷却系统主要包括风扇、风道和冷却器等设备，需要定期对其进行维护和清洁，保证其工作正常，避免因冷却不良导致的变压器过热和损坏。
5. 变压器绝缘系统的维护：箱式变压器绝缘系统是保证变压器安全运行的重要保障，其维护主要包括绝缘子和绝缘油维护。
绝缘子需要定期清洁，避免灰尘和污垢对绝缘子绝缘性能的影响；绝缘油需要定期检测和更换，以保证绝缘油的绝缘性能符合要求。
风电场箱式变压器的维护主要包括预防性维护和故障维修两方面。
预防性维护主要是指定期对变压器进行检查和保养，包括温度、振动、噪音等监测，绝缘油、绝缘子的检测和更换，强迫冷却系统的维护等。
主变调整方案分析
主变调整方案分析简介主变是电力系统中非常重要的设备，用于将输电线路上的高电压转变为合适的供电电压。
主变调整方案是指对主变进行运行参数的调整，以保证系统稳定运行和优化能源利用。
本文将分析主变调整方案的重要性、常用的调整方法以及其影响。
重要性主变在电力系统中扮演着重要角色，其稳定运行对于保障供电质量和电网安全至关重要。
主变调整方案的正确与否直接影响着电力系统的运行稳定性和经济性。
一个合理的主变调整方案可以提高系统的稳定性、降低能耗和减少电网事故的发生率。
常用调整方法1. 调整输出电压调整输出电压是主变调整方案中最常见的操作。
在电力系统中，输出电压的稳定性和准确性对用户的用电质量有着直接的影响。
通过调整主变的输出电压，可以将供电电压维持在合适的范围内，以满足用户的用电需求。
2. 调整输出容量主变的输出容量是指主变能够向电网供应的最大功率。
通过调整主变的输出容量，可以使其适应不同负荷情况下的供电需求，以避免过载或欠载的情况发生。
3. 调整相位角相位角是指主变输出电压与输入电压之间的角度差。
调整相位角可以实现电力系统的功率因数调整，提高电网的功率因数，减少无功功率的损耗。
影响因素主变调整方案的实施需要考虑多个因素，包括但不限于以下几个方面：1.系统负荷情况：根据不同的负荷情况，需要调整主变的输出容量和输出电压，以保证系统稳定运行和用电质量。
2.变电站结构：不同变电站的结构和布局会影响主变的运行参数调整方案。
例如，对于环网柜式变电站，需要考虑各个支路之间的平衡调整。
3.主变本身性能：主变的本身性能参数（如变比、阻抗等）将直接影响调整方案的设计和实施。
4.供应电网要求：各个地区的电网运行要求和规范可能有所不同，需要根据实际情况进行调整。
实施步骤主变调整方案的实施一般包括以下几个步骤：1.收集系统数据：收集电力系统的实时数据，包括负荷情况、电压、电流等信息。
2.分析数据：对收集到的数据进行分析，确定主变调整的目标和需求。
箱变调压方案
箱变调压方案简介箱变调压方案是一种用来调节电网电压稳定性的技术方案。
箱变指的是电网与用户之间的中间设备，其作用是将电网中的高压电能转换为适合用户使用的低压电能。
而调压方案则是为了保持箱变输出电压的稳定性，以满足用户对电能质量的要求。
本文将介绍箱变调压方案的原理、常见的调压方式以及相应的优缺点。
箱变调压方案原理箱变调压方案的基本原理是通过调整箱变的变压器参数，控制输出电压的稳定性。
一般来说，箱变的输入电压是从电网中获取的，变压器会将这个高压电压转换为适用于用户的低压电压。
而箱变的输出电压会受到多个因素的影响，包括电网的负载变化、电网电压波动以及用户的用电需求等。
因此，调节箱变的变压器参数可以达到调节输出电压的目的。
常见的调压方式1.手动调压方式手动调压方式是最简单的一种调压方式。
通过人工调整箱变的变压器参数，来达到调节输出电压的目的。
一般来说，箱变的变压器有多个可调参数，包括变比、连接组等。
通过调整这些参数，可以改变箱变输出电压的大小。
手动调压方式的优点是操作简单，成本低；缺点是需要人工进行调整，调试周期长，响应速度慢，不能实现自动化调压。
2.自动调压方式自动调压方式是一种更先进的调压方式。
它通过箱变控制器对箱变进行实时的监测和调节，以实现输出电压的稳定性和精确性。
自动调压方式一般采用反馈控制的方法，即通过测量箱变输出电压，并将测量结果与设定值进行比较，然后调整相应的变压器参数。
自动调压方式的优点是操作方便、调试周期短、响应速度快，可以实现自动化调压；缺点是成本较高。
3.无级调压方式无级调压方式是一种更高级的调压方式。
它通过箱变控制器对箱变进行高精度的监测和调节，以实现输出电压的精确稳定。
无级调压方式一般采用电子器件对箱变进行调节，其工作原理是通过改变箱变的变压器参数，实现对输出电压的连续调节。
无级调压方式的优点是调压精度高、响应速度快，可以满足用户对电能质量的高要求；缺点是成本较高，对设备和技术要求较高。
箱变使用说明书
箱变、开闭所操作维护说明说一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。
电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。
2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
3、用户不准改变箱变原结构，否则将失去保修资格。
4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。
5、高压倒闸操作必须由两人进行，带绝缘手套。
为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。
6、严禁随意打开高压柜、电缆柜、需要打开时必须确认柜内带电部分已无电压。
7、安全技术措施⑴停电按规定断开各负荷开关及检修段上级负荷开关。
⑵验电使用相应电压等级验电器在停电设备进出线地侧进行验电，确认已无电压。
⑶放电使用符合规定的接地线进行各相放电。
接地线，各相短路并接地。
在一经合闸就可送电到检修点的开关上悬挂“禁止合闸，有人工作”标示牌。
8、各开关操作顺序为：（以开关说明书或开关上标示牌说明为准）⑴送电：（高压负荷开关：FN12-12为例）：关闭柜门，转动框门门锁扣住柜门。
将操作杆插入接地开关操作孔内。
按标示转动至接地开关分闸，这时柜门应锁住不能开。
将操作杆插入负荷开关操作孔内。
按标示转动至负荷开关合闸，这时可听见变压器有轻微响声，说明高压已送电。
⑵停电将操作杆插入负荷开关操作孔内，按标示转动至负荷开关分闸。
观察开关隔离断口以分开，确认负荷开关断开后，系统已无电压。
将操作杆插入接地开关操作孔内按标示转动至接地开关合闸。
注意这时负荷开关进线端仍有高压电，如需进入高压开关柜内仍需进线电缆停电。
⑶本箱变低压配电系统接地制式为：TN-C接地系统。
根据系统特点：N线中不得装熔断器。
负荷开关不得使用四极断路器，如必须使用时，其操作应：①合闸：先合四极断路器，在合上下端分开关。
②分闸：先合下端分开关，在断四极断路器。
箱变调试方案范文
箱变调试方案范文箱变是电力系统中的重要设备，承担着输电、变电和配电任务。
箱变的调试是确保箱变正常运行的关键环节。
为了保证箱变调试的顺利进行，下面将详细介绍箱变调试的方案。
一、前期准备工作1.箱变调试前需要对箱变进行详细的检查，包括检查箱变的机械部分、电气部分和辅助设备的完好情况，确保无损坏和松动现象。
2.根据箱变的技术规范和运行要求制定详细的调试方案，明确调试的目标、流程和方法。
3.召集调试人员进行专业培训，确保调试人员熟悉箱变的结构、原理和调试方法。
4.准备好相关的调试设备和工具，包括电压表、电流表、温度计、万用表等。
二、箱变调试步骤1.变压器初次运行前的准备工作：首先检查并确认变压器油位是否在正常范围内，然后将进线和出线的接线盒外壳分别接地，并检查接地装置是否可靠。
接下来，进行通风系统的调试，包括检查通风机和风道的连接情况，确保通风系统正常运行。
2.负载电流的调试：将负载变压器的运行电流调至额定电流的30%左右，并进行2-4小时的试运行，观察负载电流的稳定性和温升情况。
然后逐渐调整负载电流至额定电流，继续试运行2-4小时，观察变压器的运行情况。
3.绝缘电阻的调试：对箱变的绝缘电阻进行测量，包括绕组与绕组之间、绕组与地之间的绝缘电阻。
要求绝缘电阻应大于500兆欧姆。
如发现绝缘电阻不满足要求，应及时找出原因，并采取相应的措施。
4.油温和温升的调试：对箱变的油温和温升进行测量，确保不超过允许的范围。
同时，还应观察箱变的油位和油色是否正常，如发现异常情况应及时处理。
5.电压和电流的调试：对箱变的电压和电流进行测量，确保箱变的输出电压和电流与设计要求一致。
如发现不一致的情况，应检查电流互感器和电压互感器的连接是否正确，并进行调整。
6.保护装置的调试：对箱变的保护装置进行检查和测试，包括过流保护、接地保护、过压保护等。
要求保护装置的动作时间和灵敏度符合要求，并进行相应的调整和校对。
7.控制系统的调试：对箱变的控制系统进行调试，包括远方控制、就地控制和自动切换等。
箱变调试方案精选全文
可编辑修改精选全文完整版箱变调试方案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-附件：箱变调试方案一、工程概况江苏国信东台弶港农场风电场箱变试验工程主要包括45台35KV油浸变压器试验，避雷器试验及低压断路器检查。
二、总则1、本施工方案的管理隶属于二十二冶机电公司自动化分公司。
2、本施工方案所有调试工作根据设计图纸,国标GB 50150-2006《电气装置安装工程电气设备交接试验标准》，参照各设备生产厂技术数据及说明作为补充。
3、本施工方案只能作为工程施工使用，任何人不能随意传播和使用。
4、本施工方案根据如下：（1）设计图纸（2）设备厂家说明书、及设备出厂检验报告。
三、调试范围：1、避雷器，变压器以及附属设备。
2、低压设备电气。
四、质量目标：1、根据上级项目部计划要求，箱变的调试工作要达到送/变电条件，同时进行现场设备的调试工作并达到试运行条件。
2、箱变及避雷器的试验要严格按着试验标准进行，控制试验质量，同时要认真检查低压侧电缆绝缘及控制回来是否正确。
五、调试工作前期安排：1、熟悉设计图纸，对各系统的原理性能、参数和要求达到的技术指标进行全面了解。
2、准备好调试所用的仪表，并熟悉这些仪表的性能和使用方法程序。
3、熟悉各种安全技术操作规程。
4、根据设计图纸、资料对所有的电气设备及元件的型号、规格进行检查，应符合设计要求。
5、根据设计图纸校核所有连接线路的正确性及电缆、导线的型号、•规格应符合设计要求，并检查各连结处的接触情况，保证接触良好。
6、各种接地系统及其接地电阻应符合设计要求。
7、电气设备绝缘电阻的检查：测定绝缘电阻时，使用兆欧表的电压等级应按下列规定使用：A、100V~500V的电气设备或线路，采用500V兆欧表；B、35000V~110000V的电气设备或线路，采用2500V兆欧表。
六、调试使用仪器：㈠高压部分：1、变频串联谐振耐压试验装置一套2、变压器变比测试仪一套3、感性负载测试仪一套4、电动高压摇表一块5、高压直流发生器一套6、放电计数器测试仪一块㈡低压部分1、万能表每人随身携带2、校线笔每人随身携带七、调试工作人员配备1、工程负责人：1人2、技术人员： 3人八、高低压设备调试内容：(一)110KV主变压器实验项目1.绕组连同套管的绝缘电阻、吸收比。
风机箱式变压器的运行
风机箱式变压器的运行目录一风机箱式变压器的作用及结构二风机箱式变压器的工作原理三风机箱式变压器的操作说明一风机箱式变压器的作用及结构风机箱式变压器的作用就是将风机发出的690V电能经过升压变为10kV或35kV，通过埋地电缆或架空线输送到风电场升压站。
近年来我国大力提倡发展环保型能源，风能就是其中一种。
风力发电设备市场高速发展，风电配套的组合式变压器需求量也日益增大，电压也由10 kV向35 kV发展。
1 风电专用变压器的技术要求综合风电系统的特点，可以总结出风电专用变压器的技术要求： 一、变压器空载时间长。
风力发电一般具有明显的季节性，变压器的年负载率平均只有30%左右。
因此，要求变压器的空载损耗应尽量低； 二、过载时间少。
由于变压器容量一般都比风力发电机容量大，而由于风机采用微机技术，实现了风机自诊断功能，安全保护措施非常完善，在风机过载时会自动采取限速措施或停止运行，基本上不会造成变压器过载运行。
因此变压器的寿命比普通配电变压器应长； 三、运行环境恶劣。
在我国，风力资源丰富的地区一般集中在沿海、东北、西北地区，变压器运行在野外。
因此就要考虑设备的耐候性问题。
在沿海地区的设备就应考虑防盐雾、霉菌、湿热；在东北、西北地区就要考虑低温严寒、风沙等的影响。
四、组合式变压器高压侧必须配置避雷器，以便与风机的过电压保护装置组成过电压吸收回路。
在变压器的绝缘设计上应充分考虑避雷器残压对变压器的影响。
另外，风电用组合式变压器的箱体基本上按照标准组合式变压器的结构型式制造，除需具有足够的机械强度，外形力求美观等外，还应具有抗暴晒，不易导热，抗风化腐蚀及抗机械冲击等特点。
箱体需采用片式散热器，外加防护罩的结构。
此外，外壳油漆需喷涂均匀，防护等级高，抗暴晒，抗腐蚀，抗风沙，并有牢固的附着力；组合式变压器内部电气设备的装设位置也应易于观察、操作及安全地更换；高压配电装置小室应保证可靠安全，以防误操作。
2 风电35 kV组合式变压器结构方案35 kV组合式变压器一般存在以下几种结构方案：1) “品”字形。
风力发电组合式变压器说明书
10
满足穿管高度
箱变长度
图六
11
八、运输
1、风力发电组合式变压器的主体重量集中在装有变压器器身的油箱内，高 低压开关仓重量相对较轻，在吊装和运输过程中应谨慎小心。风力发电组合式变 压器必须保持正常的直立位置，起吊钢索与铅垂线的夹角不大于30°，允许在不 大于15°的斜坡上移动和运输。组合变的吊装方式见图七、图八。
2
四、主要技术参数：
1、电压
系统电压：
35kV、（36.75kV、38.5kV）
高压侧最高工作电压： 40.5kV
低压侧额定电压： பைடு நூலகம்.69kV
2、额定频率：50Hz
3、额定绝缘水平（应根据海拔高度修正）
变压器高压侧工频耐压： 95k（器身85KV）
冲击峰值耐压：
200kV
变压器低压侧 工频耐压： 5kV
6 开断电流能力
A
7 机械寿命
次
2、熔断器技术参数
参数 40.5 95 200 630 25，4 300 不小于 3000 次
描述 型号 熔断器额定电流(A) 熔体额定电流(A) 熔断器开断短路电流(kA) 3、变压器技术参数 3.1 主变压器
参数 XRNT（STR20）－40.5/40-31.5(限流型） 63 40 31.5
型号
额定 容量
电压组合及分接范围
高压
高压分 低压
接范围
联结 相
组标 数
号
频率
SG1 3kVA 0.69k ±2×2.5 0.4kV Dyn11 三 50Hz
0-3/
V
％
相
0.69
0.22KV
高压 绕组
1kV
风电变压器说明
七、现场验收检查
1、检查所有包装箱和包装盒是否完好。 2、核对组合变铭牌数据是否符合订货合同，检查出厂文件和随机配件是否齐全（见随 机装箱单）。 3、检查组合变是否完好，是否有零部件缺损、油漆损坏及渗漏油迹象。
八、运行前检查和试验
1、核对组合变铭牌数据、开关分接位置、组合变接线是否和电网匹配。 2、检查高压侧油位表油位高度是否正常。 3、检查组合变外观是否良好，是否有渗油现象，高低压柜门锁是否良好，有无锈蚀、 磕碰和破损现象；检查低压柜内仪表和接线是否松动，并注意电流互感器不能开路。 4、上述检查完毕后，组合变须按 GB50150-1990《电气装置安装工程电气设备交接试验
11
7、熔丝更换 7.1、由高压后备保护熔断器和插入式熔断器串联起来提供保护的插入式熔断器，具有 带电插拔功能，可在变压器带电状态下直接使用绝缘操作棒进行操作，在外部将熔管从熔断 器座拉出后直接更换。但为了防止低压侧两相运行，建议应尽量在变压器断电状态下操作。 7.2、10kV 和 35kV 级组合变：由全范围一体式高压限流熔断器提供保护熔断器，不具有 带电插拔功能。更换 10kV 和 35kV 的全范围一体式高压限流熔断器时一定要确保在变压器不 带电的条件下进行。且不允许用来切换空载线路。 警告：在更换高压熔断器时，不可松开固定熔断器的螺栓，否则将造成漏油，破坏变压 器密封性能。 8、由于氧化锌避雷器存在长期运行后老化的特点，所以应按“GB11032-2000 交流金属 氧化锌避雷器”规范定期进行氧化锌避雷器的预防性试验。 9、组合变压器上各组件的维护保养见各自的使用说明书。 10、用户应建立对组合变进行定期的维护保养制度。
插入式熔断器…………………………………………………12 双通接头 …………………………………………………14 单通接头 …………………………………………………16 肘形电缆接头 ……………………………………………18 二位置负荷开关 …………………………………………21 肘型氧化锌避雷器 ………………………………………22
箱变及风机送电之操作
单位:华能阜北风电场 操作开始时间: 年 月 日 时 分 结束时间: 编号: 年 月 日 时 分 操作任务：1号箱变及风机送电之操作 执行情况 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 操作内容 检查1号箱变低压侧开关在分位。 检查1号箱变高压侧开关在分位。 检查1号箱变高压侧开关刀闸在分位。 检查转换开关在“就地”位置。 检查1号箱变高压室内无搭接短路现象。 检查1号箱变高压室内高压铅丝完好。 检查1号箱变高压室内至变压器三相电缆清洁、完好。 检查1号箱变高压室内是否有杂物及遗留物品。 检查1号箱变变压器室内变压器各部位有无渗漏油。 检查1号箱变变压器室内油枕油位正常。 检查1号箱变变压器室内呼吸器无异常、硅胶无变色。 检查1号箱变变压器室内瓦斯继电器油色正常，充满油、无气体。 检查1号箱变变压器室内分接开关档位正确。 检查1号箱变变压器室内压力释放阀能正确动作。 检查1号箱变变压器室内电缆、铜排接线牢固。 检查1号箱变变压器绝缘良好（高对低、高对地、低对地）。 检查1号箱变变压器室内有无搭接及遗留工具。 检查1号箱变高压铅丝熔断、压力释放、重瓦斯、超高温、低压故障压板在 合位置。 检查1号箱变压力释放、重瓦斯、超温信号继电器正常。 检查1号箱变辅助变压器上口刀熔开关在合位，熔丝正常。 检查1号箱变辅助变压器下口开关在合位。 检查1号箱变辅助变无异常。 检查1号箱变低压室内有无搭接及短路现象。 检查1号箱变低压室内元件固定牢固可好。 检查1号箱变低压室内接线牢固可靠。 检查1号箱变低压室内CT无开路。 检查1号箱变低压侧至风机电缆绝缘良好（相间、相对地）。 检查1号箱变电缆室带电显示器指示正常、无异音。 启动1号箱变UPS。 检查1号箱变UPS工作正常。 合1号箱变高压侧开关前刀闸。 检查1号箱变高压侧开关前刀闸确在合位。 合1号箱变高压侧开关控制电源空开。 检查1号箱变高压侧开关储能良好。 合1号箱变高压侧开关。 检查1号箱变高压侧开关确在合位。 检查1号箱变三相电压指示正常。 检查1号箱变变压器运行正常、声音正常。 合UPS输入电源开关。
箱变操作使用说明
TZBWO-12铁路电力远动智能箱变安装使用与维护手册Railway Remote Intelligent Compact SubstationInstruction manual特锐德电气TGOOD ELECTRIC CO.,LTD QINGDAO始终安全第一Safety first-always！在开关设备安装使用前请先仔细阅读本说明书That’s why our instruction manual begins with theserecommendations箱式变电站安装于户外场所。
Compact substation install outdoor suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation，operation and maintenance are carried out by specialist electricians only.必须保证现场电气设备的联接条件和工作规程的适用和安全性。
Comply in full with the legally recognized standards（DIN VDE/IEC），the connection conditions of the local electrical utility and the applicable safety at work regulations.有关开关设备的一切操作，都要遵守说明书中的相应规定。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要特别注意说明书中标有这个危险标志的注意事项。
Pay special attention to the hazard notes in the instruction manual marked with this warning symbol.不要超出开关设备在正常工作条件下的技术参数里规定的负载。
风力发电箱变
LOGO
美式箱变
美式箱变分为前、后两部分： 前面为高、低压操作室，操作室内 包括高低压接线端子，负荷开关操 作柄，无载调压分接开关，插入式 熔断器，油位计等；后部为主油箱 及散热片，将变压器绕组、铁芯、 高压负荷开关和熔断器放入变压器 油箱中。变压器取消油枕，采取油 加气隙体积恒定原则设计密封式油 箱，油箱及散热器暴露在空气中， 散热良好。低压断路器采用塑壳断 路器作为主断路器及出线断路器。
近几年经过变压器行业对美式箱变进行了改进多了我国自70年代后期从法国德国等国引进及仿制的箱式变电站从结构上采用高低压开关柜变压器组成方式这种箱变称为欧式箱变形象比喻为给高低压开关柜变压器盖了房子
风电箱式变压器
包钢集团电气有限公司 谢佳贺
2016.7.19
LOGO
目录
1 箱变的分类 2 箱变的保护 3 箱变的巡视 4 故障诊断
低压室保护
低压柜是连接在变压器与风
机之间的控制保护柜，整个控制 回路包含变压器的保护与控制和 风机部分电器的控制，所以其内 部元器件较多，布置紧凑。并且 变压器器身的保护和高压侧熔断 器以及负荷开关的控制全部都在 低压室内。低压室电压低，相对 于高压室安全的多，所以监测仪 表等部件也全部都装设在低压室 内。
4）使用环境恶劣。我国风力资源丰富的地区一般在沿海、东北及西北地区，且箱变运行 在野外；运行环境污秽严重，在沿海地区的设备应考虑防盐雾和湿热，在东北和西北地区要 考虑低温严寒及风沙等影响。
5）过载时间少。由于变压器容量一般都比风力发电机容量大，并且由于风机采用了微机 技术，实现了风机自诊断功能，在风机过载时会自动采取限速措施或停止运行，基本上不会 造成变压器的过载运行。
风电机组调压措施
风电机组调压措施1. 调压的重要性风电机组是一种通过风力发电的设备，它们使用风能转换成机械能，再通过发电机将机械能转化为电能。
由于风场的不稳定性，风电机组在运行过程中会遇到风速突然增大或减小的情况，这就需要对风电机组进行调压措施，确保其稳定运行，延长设备的寿命。
2. 风电机组调压措施2.1 预测控制调压预测控制调压是一种基于风电机组运行的实时监测和风场预测的调压方法。
通过对风场的预测分析，可以提前预知风速的变化趋势，从而采取相应的调整措施。
预测控制调压可以减少风电机组的负荷波动，提高其运行效率和发电质量。
2.2 电网调压电网调压是一种通过调整连接到风电机组的电网电压来实现调压的方法。
电网调压可以通过改变电网的电压等级和频率，来调整风电机组的输出功率。
这种调压方法需要与电网运营商进行合作，以确保电网的稳定性和安全性。
2.3 机械传动装置调压机械传动装置调压是一种通过调整风电机组的机械传动装置来实现调压的方法。
机械传动装置调压可以通过改变传动装置的齿轮比、扭矩传递等参数，来调整风电机组的输出功率。
这种调压方法需要对风电机组的机械部件进行调试和调整，以确保风电机组的正常运行。
2.4 电气控制调压电气控制调压是一种通过调整风电机组的电气控制系统来实现调压的方法。
电气控制调压可以通过改变电气控制系统的参数和运行策略，来调整风电机组的输出功率。
这种调压方法需要对风电机组的电气设备进行检修和优化，以确保风电机组的安全稳定运行。
3. 调压措施的选取原则和注意事项3.1 原则在选择调压措施时，需要考虑以下原则：•调压措施应该能够满足风电机组的输出功率需求。
•调压措施应该能够与风电机组的其他设备协调工作。
•调压措施应该能够保证风电机组的安全运行。
3.2 注意事项在实施调压措施时，需要注意以下事项：•调压措施应该与风电机组的控制系统相匹配。
•调压措施的实施需要有专业的技术人员进行操作和监控。
•调压措施应该定期进行检修和优化，以确保其有效性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机箱变及主变调压说明
最后一段集电线路上的压降超过 2.5%时，应将箱变的中间抽头按此压降进行调高，但最高不能超过38.5，若超过，可将升压站主变低压侧电压往下调低直至35kV为止。
整个集电线路的压降应控制在10%以内。
若超出10%，证明设计规划不合理，应向系统提出复合规划。
如界首：
最后一段线路的压降为 5.642%，可将箱变的中间电压调整为36.75*1.05=38.5，设调压范围为38.5+-2*2.5%，风电场内的压降为3%，最近一台箱变放在中间电压，最后一台箱变放在（38.5+2.5%=39.48），完全可以调整得过来，最高电压不会超出40.5。
由于最后一段线路的压降较大，为了控制整个风电场的电压不至于过高，可适当调低主变低压侧电压，如调整为36.5，35等。
假如最后一段线路的压降为7%，如果主变低压侧电压选36.75，箱变中间电压36.75*1.07=39.3，再设调压范围为39.3+-2*2.5%，39.3*1.05=41.3，大于40.5，即箱变往上的抽头就不能充分利用。
此时可将主变抽头调低为35，箱变中间电压35*1.07=37.5，再设调压范围为37.5+-2*2.5%，37.5*1.05=39.4，小于40.5，均可利用到。
由于最
后一段线路的压降为7%了，风电场内末台和首台间线路压降应控制在3%以内。
35~40.5之间的压差为15%，已经超出线路允许压降范围了，完全要调整得过来，若还调整不来，说明设计规划不合理。
