孔道压浆施工工艺

合集下载

预应力孔道压浆规范

预应力孔道压浆规范

预应力孔道压浆规范预应力孔道压浆是指在预应力钢束穿过孔洞时,向孔道中注入压浆材料,以确保预应力钢束与混凝土之间的粘结性能。

预应力孔道压浆是预应力混凝土结构工程施工中非常重要的一项工序,其质量直接关系到预应力结构的安全性能。

预应力孔道压浆的材料主要包括水泥、砂浆、添加剂等。

在进行压浆工作前,需要将材料进行充分的搅拌均匀,使其具有一定的流动性和粘度。

然后,根据具体的施工要求,选择合适的压浆方式和设备,进行压浆作业。

在进行预应力孔道压浆工作时,应按照以下规范要求进行操作:1. 孔道准备:在钢筋混凝土构件中预设好孔道,并按照设计要求对孔道进行清理和处理,保证孔道的通畅和干净。

2. 压浆材料准备:根据设计要求,选择适当的压浆材料,并按照规定的配比和搅拌工艺进行材料的准备。

3. 压浆设备选择:根据孔道的大小和长度,选择适当的压浆设备,确保能够将压浆材料均匀地注入到孔道内。

4. 压浆操作:将准备好的压浆材料倒入压浆设备中,均匀地注入到孔道中。

注浆的速度和注浆的压力要适度,不能过快或过大,以防止孔洞堵塞或爆裂。

5. 压浆质量检验:在压浆完成后,应对压浆质量进行检验。

检验内容包括压浆的厚度、均匀性以及与预应力钢束的紧密接触程度等。

6. 压浆记录和报验:对压浆的工作进行记录,包括压浆的时间、孔道的位置和数量、压浆材料的种类和用量等,并进行相应的报验。

在进行预应力孔道压浆工作时,需要特别注意以下几点:1. 施工环境应干燥、清洁,避免灰尘和杂质进入孔道,影响压浆质量。

2. 压浆过程中应保证施工人员的安全,避免发生意外事故。

3. 压浆设备应定期进行检修和维护,确保其正常运转和压浆效果。

4. 压浆材料应按照规定的配比进行使用,严禁随意改变配比和掺杂其他杂质。

5. 压浆后,应对工程进行检查和验收,确保压浆质量符合设计要求。

总而言之,预应力孔道压浆是预应力混凝土结构工程中重要的一项施工工序,其质量直接关系到预应力结构的安全性能。

压浆施工工艺

压浆施工工艺

压浆施工工艺主桥悬灌梁横向和竖向预应力采用普通压浆施工,纵向采用真空压浆法施工。

真空压浆的施工工艺细则如下:1、灌浆管与排气管的安装对于水平束或最少一端锚具处于预应力束的最高处的情况:灌浆孔、排气孔均设置在锚垫板上,施工中将灌浆孔放置在下方,作为灌浆孔使用;另一端灌浆孔放置在上方,作为排气孔(抽真空端)。

对于最高点不是锚具处的曲线束:除按上述方法设置灌浆孔和抽真空管外,还应在孔道的最高点设置带阀的排气管预埋锚垫板时,同一直线(曲线)方向布置的孔道,灌浆孔集中安装在同一处,排气孔集中安装在另一处,以便施工时设备移动方便。

2、真空灌浆材料2、用砂轮或切筋机将锚具外多余的钢绞线割掉,不能使用电焊或氧焊切割。

3、为使孔道压浆流畅,并使浆液和孔壁结合良好,压浆前应用压力水冲洗管道,并排除所有积水,如有与相邻孔道串通现象,应事先处理好后再压浆。

4、按设计要求的强度配制灰浆,灰浆要按标准配制。

灰质材料要选用新鲜水泥,水泥应过筛,水灰比要严格控制。

5、灰浆要求R28天的标准养护强度,灰浆试件由试验室做。

6、压浆工作必须于结构的砼温度在48小时内不低于5°C的情况下进行,若压浆温度下降,应采取保温措施。

7、对较长的钢束,压浆时若遇特殊情况,可由通气孔压浆。

8、压注灰浆,采用一次压浆法,即从一端压注的方法。

压浆前应将排气孔的螺帽旋下,当灰浆自管道中排气孔冒出后,再将螺帽旋上,堵塞排气孔,一直到它端流出浓浆后,将出浆口堵塞。

浆压力升到0.7MPa,然后保压,若管道较长,应浆压力升到1MPa。

坚向孔道压浆,压力为0.3—0.4MPa,待顶部出浆槽口流出浓浆后,堵塞槽口,然后关闭压浆阀。

9、拆压浆管理宜晚不宜早,并不能有水泥浆从管口反溢现象。

10、水泥浆自调制至压入孔道的时间间隔不得大于20分钟,大使用前应始终处于搅动状态,以防止流动度降低。

11、同一孔道的压浆作业应一次完成,不得中断,如遇机械故障不能迅速修复。

桥梁工程施工:桥梁后张法预应力张拉施工—孔道压浆.doc

桥梁工程施工:桥梁后张法预应力张拉施工—孔道压浆.doc

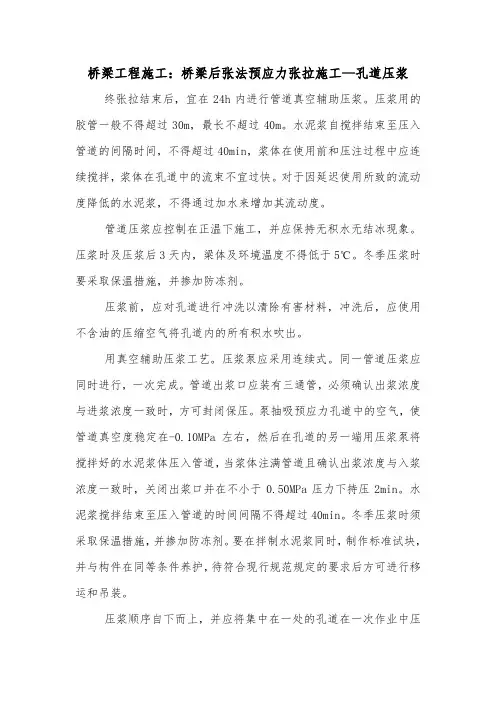

桥梁工程施工:桥梁后张法预应力张拉施工—孔道压浆终张拉结束后,宜在24h内进行管道真空辅助压浆。

压浆用的胶管一般不得超过30m,最长不超过40m。

水泥浆自搅拌结束至压入管道的间隔时间,不得超过40min,浆体在使用前和压注过程中应连续搅拌,浆体在孔道中的流束不宜过快。

对于因延迟使用所致的流动度降低的水泥浆,不得通过加水来增加其流动度。

管道压浆应控制在正温下施工,并应保持无积水无结冰现象。

压浆时及压浆后3天内,梁体及环境温度不得低于5℃。

冬季压浆时要采取保温措施,并掺加防冻剂。

压浆前,应对孔道进行冲洗以清除有害材料,冲洗后,应使用不含油的压缩空气将孔道内的所有积水吹出。

用真空辅助压浆工艺。

压浆泵应采用连续式。

同一管道压浆应同时进行,一次完成。

管道出浆口应装有三通管,必须确认出浆浓度与进浆浓度一致时,方可封闭保压。

泵抽吸预应力孔道中的空气,使管道真空度稳定在-0.10MPa左右,然后在孔道的另一端用压浆泵将搅拌好的水泥浆体压入管道,当浆体注满管道且确认出浆浓度与入浆浓度一致时,关闭出浆口并在不小于0.50MPa压力下持压2min。

水泥浆搅拌结束至压入管道的时间间隔不得超过40min。

冬季压浆时须采取保温措施,并掺加防冻剂。

要在拌制水泥浆同时,制作标准试块,并与构件在同等条件养护,待符合现行规范规定的要求后方可进行移运和吊装。

压浆顺序自下而上,并应将集中在一处的孔道在一次作业中压完,以免孔道漏浆堵塞邻近孔道。

如集中孔道无法一次压完时,将相邻未压浆孔道用压力水冲洗干净,以便重新压浆时孔道通畅无阻。

为检查孔道内水泥浆的实际密度,压浆后应从检查孔抽查压浆的密实情况,如有不实及时处理和纠正。

启动真空泵前首先注满水箱的水,使真空泵在正常运转时水能够循环进行,达到为真空泵降温的目的。

电动机的转向按外壳指示方向操作,以免水箱的水流入真空箱。

每次注浆完毕,须对管道和阀门等清洗,如有浆体进入空气滤清器和负压箱,还要进行清理。

预制箱梁张拉、压浆施工工艺及注意事项

预制箱梁张拉、压浆施工工艺及注意事项
3、密封罩如作为工具罩使用,在浆体初拟凝后可以拆除。
4、在压浆之前如发现管道内残留有水或脏物,则需考虑使用空压机先将残留在管道中的水或脏物排走,确保真空压浆工作能顺利进行.
5、整个连通管路的气密性须认真检查,合格后方能进入下一道工序。
6、浆体搅拌时,水、水泥和外加剂的用量都必须严格控制,其误差不得超过下表所列值:
2、按设计要求绑扎端部钢筋网,注意曲线桥左右幅端头横向不垂直于梁中线.
3、固定封端模板,立模后,校核梁体全长,其长度应在允许误差范围内。
4、拌制封端混凝土,其配合比及强度要求不低于梁体混凝土强度.
5、灌注封端混凝土时,要仔细操作并认真捣固,务必混凝土密实。
6、静置1~2小时,带模浇水养护,脱模后继续浇水养护.待水泥浆强度达到20Mpa或封端砼达到设计强度的75%后,即可架梁。
1、材料要求:
①普通硅酸盐水泥P·O42.5以上。
②真空压浆用砼外加剂(高效缓凝减水剂及膨胀剂)。
③符合建筑使用自来水.
2、浆体质量
①流动度:30~50S。②泌水性小于水泥浆初始体积的2%。③水灰比0。3~0.35。④体积变化率<2%。⑤28天强度符合设计要求。⑥外加剂掺入量严格控制。⑦每班次制作不少于3组7。07cm×7。07cm×7。07cm的立方体试块,标养28天.
3、编束:钢铰线编束采用与锚具对应孔位,将钢绞线穿入孔内梳理顺直,并用镀锌铁丝按锚孔排列绑扎编成一束,绑扎间距1.5~2m一道。钢绞线两端各2m段内加密至0。5m,然后将每根钢铰线两端对应编号、做标记。
4、穿束:穿束前,先对波纹管孔道进行检查,保证波纹管的畅通;用高压风喷射孔道,将孔内污物及水泥碴冲掉,由牵引钢丝牵引钢绞线或人工直接进行穿束。穿束时,钢束将一端打齐,用塑料胶带进行包裹,用扎丝扎牢,然后拴上牵引线,人工或用卷扬机向前拉动通过预应力管道。

后张梁孔道压浆及封端施工工艺及方法

后张梁孔道压浆及封端施工工艺及方法

后张梁孔道压浆及封端施工工艺及方法1.孔道压浆管道压浆在终张拉完毕24h后,48h内进行。

孔道压浆为预制梁质量控制的特殊工序,派专人现场监控,对压浆设备、压浆人员、压浆材料、浆液流动度、泌水率、压力值、持压时间进行严格监控,并做好相应的监控记录。

(1)工艺流程封锚→清理锚垫板上的注浆孔→确定出浆端及进浆端,安装引出管和接头→搅拌水泥浆→压浆泵压浆→出浆稠度与灌入的浆体相同时,关闭出浆端阀门→压浆泵保压→关闭压浆泵→拆卸压浆泵、外接管路。

(2)施工准备采用高速搅拌机,转速保证在1000r/min以上,浆叶的最高线速度限制在15m/s以内。

压浆泵采用连续式浆泵。

(3)搅拌工艺A、搅拌前,必须清洗施工设备,不得有残碴。

清理后,湿润施工设备,湿润施工设备,随后排除设备中多余的积水,使设备中无可见明水。

并检查搅拌机的过滤网,在压浆料由搅拌机进入储料缸时,须经过过滤网,过滤网空格不得大于3mm×3mm。

B、浆体搅拌操作顺序为:首先在搅拌机中加入实际拌和水的90%,开动搅拌机,均匀加入全部压浆料,边加入边搅拌,然后均匀加入全部水泥。

全部粉料加入后搅拌机,均匀搅拌2min;然后加入剩下的10%的拌合水,继续搅拌2min。

搅拌时间不低于4min。

C、搅拌均匀后,检验搅拌罐内浆体流动度,其流动度在规定范围内即可通过过滤网进入储料罐。

浆体在储料罐中继续搅拌,以保证浆体的流动性。

(4)压浆工艺A、管道检查:检查压浆孔是否畅通,若是堵塞,必须疏通。

为使孔道压浆通畅,并使浆液与孔壁接触良好,准备压浆前,开启压浆泵,使浆体从压浆管中排出,以排除压浆管中的空气、水和稀浆。

B、确定出浆端及压浆端,在锚座上安装压浆管和接头。

检查并确认所有阀门能安全开启及关闭。

C、启动压浆泵,开始压浆。

压浆时按先下后上的顺序压浆,即由一端压入压浆剂,待另一端溢出的稀浆变浓(与灌入的浆体相同时)之后,封闭浆口,继续压浆使压力达到0.5MPa~0.6MPa,持压3min 且无漏浆情况时,关闭进浆阀门卸下输浆胶管。

预应力孔道压浆讲义

预应力孔道压浆讲义

预应力孔道压浆讲义一、预应力孔道压浆的基本概念在预应力结构中,预应力筋(如钢绞线)被预先施加了拉力,以增强结构的承载能力和耐久性。

而预应力孔道压浆则是在预应力筋布置完成后,通过向预留的孔道中灌注水泥浆,使预应力筋与周围的混凝土形成一个整体,从而保证预应力的有效传递,并提高结构的抗腐蚀能力和耐久性。

二、预应力孔道压浆的作用(一)保护预应力筋预应力筋长期处于高应力状态下,如果不进行有效的防护,容易受到腐蚀和损伤。

压浆后的水泥浆包裹住预应力筋,能够隔绝空气和水分,防止其锈蚀。

(二)增强结构的整体性通过压浆,使预应力筋与周围的混凝土紧密结合,共同工作,提高了结构的整体性和抗震性能。

(三)提高预应力的传递效率水泥浆填充了孔道中的空隙,确保预应力能够均匀地传递到整个结构中,从而充分发挥预应力的作用。

三、预应力孔道压浆的材料要求(一)水泥通常采用强度等级不低于 425 的硅酸盐水泥或普通硅酸盐水泥。

水泥的质量应符合国家标准,不得使用过期、受潮结块的水泥。

(二)水应采用清洁的饮用水,水中不应含有对水泥浆性能有不利影响的物质。

(三)外加剂为了改善水泥浆的性能,如流动性、泌水率、膨胀性等,可适量添加外加剂。

但外加剂的品种和用量应经过试验确定,并符合相关规范的要求。

四、预应力孔道压浆的设备(一)压浆泵压浆泵应能连续均匀地输送浆液,其额定压力应大于压浆最大压力的 15 倍。

(二)储浆桶用于储存搅拌好的水泥浆,应具备搅拌功能,以防止水泥浆沉淀。

(三)压浆管压浆管应具有足够的强度和柔韧性,连接牢固,不得有漏浆现象。

(四)压力表用于测量压浆压力,其精度不应低于 15 级。

五、预应力孔道压浆的施工工艺(一)准备工作1、清理孔道在压浆前,应先用高压水冲洗孔道,去除孔道内的杂物和积水。

2、安装压浆阀和排气管在孔道的两端安装压浆阀和排气管,确保压浆时浆液能够顺利进入孔道,同时排出孔道内的空气。

(二)水泥浆的搅拌1、按照配合比准确称量原材料。

预应力孔道压浆操作规程

预应力孔道压浆操作规程

预应力孔道压浆操作规程预应力孔道压浆是预应力结构施工中的关键工序,其质量直接关系到预应力结构的耐久性和安全性。

为了确保压浆工作的顺利进行和质量可靠,特制定本操作规程。

一、施工准备1、材料准备(1)水泥:应采用强度等级不低于 425 级的硅酸盐水泥或普通硅酸盐水泥,其质量应符合国家标准。

(2)水:宜采用清洁的饮用水。

(3)外加剂:根据需要可掺入适量的外加剂,如减水剂、膨胀剂等,但外加剂的品种和用量应通过试验确定,并符合相关标准的要求。

2、设备准备(1)压浆泵:应选用性能可靠、能连续作业的压浆泵,其额定压力应大于压浆最大压力的 15 倍。

(2)储浆桶:具有搅拌功能,容量应满足压浆的需要。

(3)压浆管:应采用高强橡胶管或金属管,其内径不宜小于 20mm。

(4)压力表:精度不应低于 15 级,最大量程应使实际工作压力在其量程的 25%~75%之间。

3、孔道准备(1)在压浆前,应先用压力水冲洗孔道,排除孔道内的杂物和积水。

(2)对孔道两端的锚具进行封堵,确保压浆时不漏浆。

二、浆液制备1、配合比设计根据设计要求和试验确定浆液的配合比,一般水胶比宜控制在026~028 之间。

2、搅拌(1)先将水加入搅拌桶中,再加入水泥和外加剂,搅拌均匀。

(2)搅拌时间不宜少于 2min,直至浆液均匀无结块。

3、浆液性能检测(1)浆液的流动度应控制在 14~22s 之间。

(2)浆液的泌水率应小于 2%。

(3)浆液的膨胀率应小于 5%。

三、压浆操作1、压浆顺序应先下后上,依次进行压浆。

2、压浆压力一般控制在 05~07MPa 之间,当孔道较长或采用一次压浆时,最大压力不宜超过 10MPa。

3、压浆速度应缓慢均匀,不得中断,直至孔道另一端饱满并排出与规定流动度相同的浆液为止。

4、持压压浆完成后,应保持压力不少于 2min,以确保孔道内浆液饱满密实。

5、封闭排气孔和压浆孔持压结束后,应及时封闭排气孔和压浆孔。

四、质量检查1、压浆过程中,应随时检查压浆压力和浆液的流动度,如有异常应及时调整。

真空压浆技术

真空压浆技术

真空压浆技术一、真空压浆原理在压浆之前,首先采用真空泵抽吸预应力孔道中的空气,使孔道内的真空度达到80%以上,然后在孔道的另一端再用压浆机以大于0.7Mpa的正压力将水泥浆压入预应力孔道。

很难形成气泡;同时,由于孔道与压浆机之间的正负压力差,大大提高了孔道压浆的饱满度和压实度。

在水泥浆中,减少了水灰比,添加了专用的添加剂,提高了水泥浆的流动度,减少了水泥浆的收缩。

二、施工设备除了传统的压浆施工设备外,真空压浆还需要以下设备:1、真空泵、压力表和控制盘;2、压力瓶,可作为防护屏障防止稀浆混合料进入真空泵而损坏真空泵;3、干净的加筋泌水管,能够承受较大的负压;4、气密阀及气密锚帽。

三、真空压浆工艺流程1、在水泥浆出口及入口处接上密封阀门。

将真空泵连接在非压浆管上,压浆管连接在压浆端上。

以串联的方式减负压容器、三向阀门和锚具盖,毛连接起来,其中锚具盖帽和阀门之间用一段透明的喉管连接。

2、在压浆前关闭所有排气阀门(连接至真空泵的除外)并启动真空泵10min。

显示出真空负压力的产生,应能达到负压力0.1Mpa。

如未能满足此数据则表示波纹管未能无安全密封。

须在继续压浆前进行检查及更正工作。

3、在保持真空泵运作的同时,开始往压浆端的水泥浆入口压浆。

注意,在压浆过程中真空压力将会下降。

从透明的喉管中观察水泥浆是否已填满波纹管。

继续压浆直至水泥浆到达安装在负压容器上方的三相阀门。

4、操作阀门以隔离真空泵及水泥浆,将水泥浆导向废浆通的方向。

继续压浆直至所出的水泥浆形成流畅及一致性,没有不规则的摆动。

5、关闭真空泵,关闭设在压浆泵出浆处的阀门。

6、将设在压浆盖帽排气孔上的小盖打开。

打开压浆泵出浆处的阀门直至所溢出的水泥浆形状均匀。

在压浆盖帽的排气管上安装小盖,并保持压力在0.4Mpa下继续压浆半分钟。

7、关闭设在压浆泵出浆处的阀门,关闭压浆泵。

四、水泥浆设计水泥浆设计是灌浆工艺的关键之处,合格的水泥浆应是:①和易性好;②硬化后孔隙率低,渗透性小;③具有一定的膨胀性,确保孔道填充密实;④高的抗压强度;⑤有效地粘结强度;⑥耐久性。

23-预应力孔道压浆施工技术交底

23-预应力孔道压浆施工技术交底

编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。

编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。

编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。

主送单位架子一队桥涵十三工班第 4 页共 6 页工程名称预应力孔道压浆日期2016年9月12日拌时间不超过5分钟。

搅拌均匀后,检验搅拌罐内浆体流动度,头三盘每盘检测一次,之后每10盘进行一次检测,其流动度在规定范围内(18+4s)即可通过过虑网进入储料罐。

浆体在储料罐中继续搅拌,以保证浆体的流动性。

禁止在施工过程中由于流动度不够额外加水。

水泥浆搅拌结束至压入管道时间间隔不得超过40min。

水泥浆搅拌前必须过秤;水泥浆料必须采用机械搅拌,使用专用的高速浆液搅拌机拌合均匀,不得有料结块;在注浆前,要对浆液进行不间断搅拌。

如果浆体表面气泡较多,则适当降低搅拌速度,搅拌完毕,略加放置,刮去表面的浮浆。

②真空压浆启动真空泵抽真空,使真空度达到-0.06~-0.08MPa并保持稳定。

启动灰浆泵,当输出的浆体达到要求的稠度时,将输送管阀门打开,开始压浆。

压浆次序自下而上,同一管道压浆须连续进行,一次压完,以免孔道漏浆将临近孔道堵塞。

压浆过程中,真空泵要保持连续工作,压浆过程中经常检查压浆管道是否堵塞和漏浆,待真空泵端的空气滤清器中有浆体经过时,关闭空气滤清器前端的阀门,稍后打开排气阀,当水泥浆从排气阀顺畅流出,且流动度与压入的浆体相当时关闭抽真空端所有的阀门,压浆泵继续工作,出浆口流出的浆液与搅拌机浆液一致,关闭阀门,持压3分钟,关闭灰浆泵及压浆端所有阀门,完成压浆。

真空压浆工作示意图编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。

《公路桥梁预应力孔道压浆技术指南》

《公路桥梁预应力孔道压浆技术指南》

《公路桥梁预应力孔道压浆技术指南》一、引言公路桥梁预应力孔道压浆是桥梁工程施工中的重要环节,其质量直接影响到桥梁的耐久性和使用安全。

为了规范公路桥梁预应力孔道压浆施工,提高工程质量,特制定本技术指南。

本指南主要包括材料选择、配合比设计、施工工艺、质量控制等方面的内容。

二、材料选择1. 水泥:应选用强度等级不低于42.5MPa的普通硅酸盐水泥,符合GB175的规定。

2. 掺合料:可选用粉煤灰、矿渣粉等掺合料,以提高浆体的流动性、稳定性和耐久性。

掺合料的用量可根据实际情况进行调整。

3. 减水剂:应选用高效减水剂,以改善浆体的流动性,减少用水量。

减水剂的用量应根据试验确定。

4. 膨胀剂:应选用膨胀率稳定的膨胀剂,以补偿浆体的收缩,提高硬化浆体的体积稳定性。

膨胀剂的用量应根据试验确定。

5. 抗离析剂:应选用高效抗离析剂,以防止浆体在施工过程中产生离析现象。

抗离析剂的用量应根据试验确定。

6. 矿物掺合料:可选用硅灰、粉煤灰、矿渣粉等矿物掺合料,以提高浆体的强度和耐久性。

矿物掺合料的用量可根据实际情况进行调整。

三、配合比设计1. 水胶比:水胶比应根据工程实际情况和材料性能进行设计,一般控制在0.26~0.28之间。

2. 掺合料用量:掺合料的用量应根据试验确定,以达到预期的流动性和强度。

3. 减水剂用量:减水剂的用量应根据试验确定,以达到预期的流动性。

4. 膨胀剂用量:膨胀剂的用量应根据试验确定,以达到预期的膨胀效果。

5. 抗离析剂用量:抗离析剂的用量应根据试验确定,以达到预期的抗离析效果。

四、施工工艺1. 准备工作:在施工前,应对孔道进行清理,确保孔道内无杂物和积水。

2. 制浆:将水泥、掺合料、减水剂、膨胀剂、抗离析剂等材料按比例混合均匀,制成浆体。

3. 压浆:将制好的浆体通过压浆泵压入孔道内,确保浆体充满整个孔道。

压浆过程中应保持一定的压力,以保证浆体与孔道壁紧密粘结。

4. 养护:压浆完成后,应进行养护,养护时间一般为7天,养护期间应保持孔道湿润。

孔道压浆配合比如何配制以及应注意哪些事项

孔道压浆配合比如何配制以及应注意哪些事项

孔道压浆配合比如何配制以及应注意哪些事项?1、水灰比宜为0.40~0.45,掺入适量减水剂时,水灰比可减小到0.35。

2、水泥浆的泌水率最大不得超过3%,拌和后3h泌水率宜控制在2%,泌水应在24h内重新全部被浆吸回。

3、水泥浆中可掺入适量膨胀剂,但其自由膨胀率应小于10%。

4、水泥浆稠度宜控制在14~18s之间。

这里有个C50孔道压浆配合比(仅供参考):水泥:水:膨胀剂=1261(P.O42.5):506:188孔道压浆中的膨胀剂是为了使孔道饱满,而不是提高水泥浆的强度。

加膨胀剂的水泥浆在做试块时会膨胀(无侧限,自由膨胀),这样会比在孔道中的水泥浆的实际强度小(有侧限,膨胀率较小)。

孔道压浆配合比中一般都掺入适量膨胀剂,有膨胀剂的水泥浆在做试块后会膨胀,强度会减小,所以孔道压浆的标准试块一般都是加膨胀剂前的水泥浆,强度会高一些。

从原理上讲,铝粉作为膨胀剂,实际上是一种发气剂,即通过与水泥浆的化学反应产生气体,实际上在压浆时并未起明显的膨胀作用,因为这个时候水泥浆是饱满的,其所产生的气体大部分通过排气孔排出,而在水泥浆硬化过程中水泥浆产生了干缩,为避免在狭长的水泥浆体内产生裂缝、断层的现象,通过发气来补偿水泥浆的干缩。

对于强度而言并无性质上的变化。

而其发气补偿的过程也是在一个封闭的空间中进行的,即补偿了干缩即可,多余的气体仍然会排出水泥浆外,其膨胀率也很小。

而试块的制作中,如掺加了铝粉,则其为一种自由膨胀,膨胀率非常大(7%-8%),水泥浆在硬化过程中被膨胀至试模外,漏浆损失明显,强度降低也非常明显。

总之,膨胀剂的作用并不是增加强度,而是在封闭空间中进行水泥浆的微小干缩的补偿,避免裂缝断层,对水泥浆的强度并无明显影响,而在试块中掺加膨胀剂后,由于自由膨胀导致水泥浆体积变化、,空隙增大,明显影响强度,与实际施工不符。

从这一点上来说,做试块时要么能够封闭试模(在试模上加个带气孔的铁盖),或干脆不加膨胀剂。

孔道真空压浆施工工艺研究

孔道真空压浆施工工艺研究
3. 1孔 道 要 求 2.
真 空 压 浆 技 术 要 求 孔 道 及 其 两 端 必
粘 结 力 。 真 空 压 浆 技 术 因孔 道 产 生 的 负 中 产 生 空 隙 , 结 构 的安 全性 和 耐 久 性 带 须 形 成 全 密 封 体 系 , 是 真 空 压 浆 技 术 而 给 这
孔 道 抽 真 空 是 真 空 压 浆 工艺 的 关 键 , 般 一 采 用S 1 5 K一 . 真空 泵 。 工 中使 预应 力管 道 施 内形 成8 %的真 空 度 , 取的 空 气和 水 分 被 0 抽
的水 灰 比 , 高 浆 体 的 密实 性 和 强 度 , 少 压 浆 施 工 设备 外 还 包 括 : 空 泵 、 力 表 和 提 减 真 压
压, 可减 4 道 压浆 阻力 , qL 对孔 道 较 长 的特 来 隐 患 。 此 就 要 从 技 术 措 施 上 改 善 水 泥 成 功 与 否 的 关 键 。 用 真 空 压 浆 时 , 先 因 采 优 大 桥 较 为 适 用 。 点 是 对 水 泥 浆 的 质 量 和 浆的 性 能 , 工 艺 措 施 上 , 好 管 道的 密 封 选 用 高 密 度 聚 乙 烯 塑 料 波 纹 管 作 为 成 孔 缺 从 做 施 工 工 艺 要 求较 高 , 此具 有 一 定 的 研 究 工作 , 因 排除 浆 体 内 混 杂 的空 气 , 增加 浆 体 密 材 料 , 次 采 用 传 统 的 镀 锌 金 属 波 纹 管 其
在 后 张 法 预 应 力 混 凝 土 工 程 中 , 束 用 普 通 压 力 压 浆 时 会 产生 浆 体 收 缩 大 、 钢 管 布 置 如 图 2 示 。 N 预 应 力 施加 后 , 采 用 压 浆 泵 将 水 泥 浆 压 道 不饱 满 , 是 由于 水 泥浆 质量 不 稳 定 、 需 这 封 3 2工艺要 求 . 入 孔 道 内 , 到 对 预 应 力 筋 提 供 永 久 性 保 锚 不 密 实 而 出现 漏 浆 导 致 的 。 种 做 法 会 达 这 护 , 增 强预 应 力 筋 与 构 件 混 凝 土 之 间 的 发 生 水 泥 浆 离 析 、 水 , 硬 后 收 缩 , 道 并 泌 干 管

箱梁预应力孔道压浆施工记录填写范文

箱梁预应力孔道压浆施工记录填写范文

箱梁预应力孔道压浆施工记录填写范文
第一步:施工准备
张拉完成后,用砂轮机切割锚具外多余的钢绞线、封锚头,并用压力水冲洗,确保孔道内无杂物、畅通。

第二步:拌料
按照孔道压浆料重量的28%计量拌和用水,采用高速搅拌器将压浆料与水混合并搅拌成均匀的水泥稀浆,过筛后存放在储浆桶中且储浆桶保持低速搅动。

第三步:压浆
1、启动压降泵,当压降泵输出的浆液无自由水并达到要求稠度时,将输浆管连接到喇叭型进浆管上,开始压浆。

2、压浆泵应保持连续工作一次完成,且压浆时间不得超过40min。

当浆液从排浆(气)管顺畅流出,且稠度与注入时的浆液相当时,关闭排浆(气)管。

3、压浆泵继续注浆,直至压力达到0.7Mpa时即停机,并持压2min。

在持压2min过程中,如果压力无明显下降,关闭进浆管。

4、在持压2min过程中,如果出现压力明显下降,须查找原因并决定:继续持压,还是冲洗管道、处理问题后改用“真空辅助压浆工艺”进行二次再注浆。

预制箱梁孔道压浆施工工艺

预制箱梁孔道压浆施工工艺

预制箱梁孔道压浆施工工艺一、引言预制箱梁是一种常见的桥梁梁体形式,其具有结构稳定、施工周期短等优点,被广泛应用于各类桥梁工程中。

然而,为了满足桥梁梁体内部的孔道需求,预制箱梁需要进行孔道压浆施工工艺。

本文旨在介绍预制箱梁孔道压浆施工工艺的具体步骤和要点。

二、工艺步骤1. 材料准备首先要对所需材料进行准备,主要包括水泥、石英砂、聚丙烯纤维等。

这些材料应具备一定的质量保证,以确保施工工艺的可靠性和稳定性。

2. 表面处理在进行孔道压浆施工工艺之前,需要对预制箱梁的表面进行处理。

首先,应将梁体表面清理干净,并确保其光滑整洁。

然后,使用专用的喷砂机对梁体表面进行喷砂处理,使其达到一定的粗糙度,以提高压浆层的附着力。

3. 制定压浆配比根据工程要求和材料特性,制定合理的压浆配比。

一般情况下,水泥和石英砂的配比为1:2,然后加入适量的聚丙烯纤维,以增强压浆层的韧性和抗裂性。

4. 压浆施工将预制箱梁固定在施工台架上,然后使用专用的喷浆机进行孔道压浆施工。

首先,将预先调配好的压浆料装入喷浆机的料斗中,并将喷嘴对准预制箱梁的孔道口。

然后,启动喷浆机,将压浆料喷入孔道中。

施工工艺过程中应注意操作技巧,保持喷嘴与孔道口的距离恒定,并控制好喷浆量,以保证压浆层的均匀性和质量。

5. 养护完成压浆施工后,应及时进行养护措施。

施工现场应保持一定的湿度,并采取覆盖物覆盖梁体,防止水分流失。

养护期一般为7天左右,期间应避免任何形式的碰撞和振动,以确保压浆层的完整性和强度。

三、注意事项1. 施工环境预制箱梁孔道压浆施工应在相对干燥的环境中进行,以防止水分对压浆层的影响。

同时,施工现场应保持通风良好,以排除喷浆过程中产生的粉尘和废气。

2. 压浆质量控制在进行压浆施工过程中,要注意控制施工速度和喷浆量,以确保压浆层的均匀性和质量。

如果发现有漏浆或者压浆不均匀的情况,应及时停止施工并进行调整。

3. 养护管理养护期间应加强对压浆层的管理和保养。

预应力混凝土梁水泥浆配合比设计及孔道压浆施工工艺

预应力混凝土梁水泥浆配合比设计及孔道压浆施工工艺

预应力混凝土梁水泥浆配合比设计及孔道压浆施工工艺【摘要】文章主要介绍了符合施工实际的水泥浆配合比设计和孔道压浆施工工艺。

【关键词】预应力混凝土预制梁;水泥浆配合比;施工工艺Prepare should the dint concrete beam cement syrup the match press syrup construction craft than design and teaching of ConfuciusYan Cheng-jin1,Chen Bin2(1.Hua thoroughfare bridge in Yanbian protect engineering limited companyYanji Jilin 133000;2.Highway administrative office in Yanbian Yanji Jilin 133000)【Abstract】The article was main introduction to match construction actual of cement syrup match ratio design and the teaching of Confucius press syrup construction craft.【Key words】Prepare should the dint concrete prepare to make beam;Cement syrup match ratio;Construction craft随着预应力混凝土梁设计及施工工艺的发展,预应力混凝土梁桥被广范地应用在公路桥梁建设中。

水泥浆灌注在预应力混凝土预制梁中一个重要的环节。

水泥浆配合比及孔道压浆施工工艺正确程度直接影响预应力混凝土预制梁的质量和使用寿命。

因此为保证预应力混凝土预制梁的质量和使用寿命,应该有一套符合施工实际的水泥浆配合比设计和孔道压浆施工工艺。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

孔道压浆施工工艺
1、压浆前对所有的压浆设备进行性能检查,符合技术规范要求后进行压浆工作,其中压力表在第一次使用前及此后监理工程师认为需要时应加以校准。

2、压浆前做好以下工作:清洗管道,首先用无油分的压缩空气清洗管道,接着用清水冲洗管道,最后再用压缩空气吹干管道。

压浆前,将锚具周围的钢绞线间隙用水泥浆封填,以防冒浆。

3、拌制合格的水泥浆:水泥为525号普通硅酸盐水泥,水灰比一般在0.4~0.45之间。

先加水,再放入水泥,经充分拌和后,再加入掺加剂,拌和时间应达2min以上,直至达到均匀的稠度为止。

稠度控制在14~18s之间。

4、孔道压浆顺序由下而上进行,压浆工作经监理工程师同意后立即进行。

同时必须有监理工程师在场时进行压浆,箱梁管道压浆自梁一端注入,另一端流出。

同一管道的压浆应连续进行,一次完成。

压浆应缓慢、均匀地进行,不得中断,并应将所有最高点的排气孔依次一一打开和关闭,使孔道内排气通畅。

水泥浆调制至压入孔道的延续时间一般不超过40min,并在使用前和压注过程中不断搅动,以保证水泥净浆的浓度。

5、对水平或曲线孔道,压浆的压力宜为0.5~0.7MPa。

压浆的充盈度应达到孔道另一端饱满且排气孔排出与规定流动度相同的水泥浆为止,关闭出浆口后,宜保持一个不小于0.5MPa的稳压期,该稳压期的保持时间宜为3~5min。

6、压浆时,每一个工作班应制作留取不少于3组尺寸为40mm×40mm×160mm的试件,标准养护28天,进行抗压强度和抗折强度试验,作为质量评定的依据。

7、压浆完毕后,应在浆液强度达到规定的强度后方可移运和吊装。

8、孔道压浆应填写施工记录。

记录项目应包括:压浆材料、配合比、压浆日期、搅拌时间、出机初始流动度、浆液温度、环境温度、稳压压力及时间。

相关文档
最新文档
