施工图阶段各专业读图讲图要点
建筑施工图的八种看图思路和技巧
1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。
5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。
建筑工程施工图识读
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。
同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。
例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。
此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。
工程施工图纸如何看图
工程施工图纸如何看图1. 理解施工图纸的结构和图例在看施工图纸之前，首先需要了解施工图纸的结构和图例。
一般来说，施工图纸包括平面图、立面图、剖面图、细部图和施工说明等部分。
平面图是俯视图，展示了建筑物的平面布置和各部分的位置关系；立面图是侧视图，展示了建筑物的外观和结构；剖面图是建筑物的截面图，展示了建筑物的内部结构和构造；细部图是对具体部位的细节展示；施工说明是对工程施工过程和方法的介绍。
图例是用于表示图中各种元素和信息的符号、线型和颜色规范，需要掌握图例的含义才能正确理解施工图纸。
2. 仔细阅读建筑设计图纸在阅读建筑设计图纸时，需要关注建筑物的结构、布局、尺寸和材料等内容。
了解建筑物的整体设计理念和功能要求，理解各个部分的功能和要求，掌握建筑物各部分的位置和关系。
此外，还需要注意设计图纸中的标注和注释，例如尺寸标注、材料标记、构造标记等，这些标注和注释对工程施工具有指导作用。
3. 注意施工工艺和施工要点在看施工图纸时，需要注意施工工艺和施工要点，即施工过程中需要特别注意和遵守的规定和要求。
施工工艺和施工要点通常在施工说明中有详细描述，施工人员需要仔细阅读并理解这些内容，确保按照要求进行施工。
同时，还需要注意特殊构件和结构的施工方法和要点，避免施工过程中出现偏差和错误。
4. 与其他专业图纸相互协调在实际的工程施工中，不同专业的施工图纸经常需要相互协调。
例如，建筑设计图纸、结构设计图纸、给水排水设计图纸、电气设计图纸等，这些图纸之间的关系和协调需要施工人员仔细分析和理解，确保各专业图纸之间的一致性和协调性。
只有各专业图纸能够相互协调和整合，才能保证工程施工的顺利进行和工程质量的保障。
5. 阅读施工图纸时需要仔细、耐心和细致阅读施工图纸需要仔细、耐心和细致，不能草率和马虎。
细心观察图纸中的各种线条、标注和符号，认真思考和理解图纸中的设计意图和要求，避免因粗心大意导致施工错误和质量问题。
只有仔细、耐心和细致的阅读和理解，才能确保施工图纸的正确应用和工程施工的顺利进行。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。
施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。
总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。
施工图识读要读出哪些信息？
施工图识读要读出哪些信息？1．对新建工程建立整体概念，熟悉施工图中的主要尺寸及相互关系。
2．检查施工图中有无错误，各图之间有无矛盾，是否有漏项等。
看图的方法是“由外向里看，由大到小看，由粗到细看，先主体，后局部，图样与说明互相对着看，建施与结施对着看”。
看图步骤如下：1）．先看目录。
了解建筑性质，是结构类型，建筑面积大小，图纸张数等信息。
2）．按照图纸目录检查各类图纸是否齐全，有无错误，标准图是哪一类。
把它们查全准备在手边以便可以随时查看。
3）．看设计说明。
了解建筑概况和施工技术要求。
4）．看总平面图。
了解建筑物的地理位置、高程、朝向及建筑有关情况，考虑如何进行定位放线。
5）．看完总平面图，依次看平面图、立面图、剖面图，通过平、立、剖面图，在脑海中逐步建立立体形象。
6）．通过平、立、剖形成建筑的轮廓以后，再通过详图了解各构件、配件的位置，及它们之间是如何连接的。
一、房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给包括的图纸1.图纸目录2.建筑设计总说明3.门窗表4.总平面图5.平面图：（首层~顶层的平面图）6.立面图（正立面图，背立面图，东立面图，西立面图）（立面图最好放在同一页纸上，一边阅读。
）7.剖面图（视情况，有多个）8. 详图（节点大样图及门窗大样图，楼梯大样图）1.图纸目录2.设计总说明3.平面布置图（基础平面布置图、楼层平面布置图、屋顶平面布置图）4.结构详图（梁板柱结构详图、基础详图、楼梯详图、屋架详图、构件详图等）5. 各大样图其它由建筑师绘制。
与建筑的结构安全无关，一般可以根据要求改动。
由建筑结构师绘制。
关系到结构受力和安全，一般不允许改动，如果改动必须通知结构师确认。
二、建筑施工图识读要点1、图纸目录及门窗表：图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建设单位或设计单位核对情况。

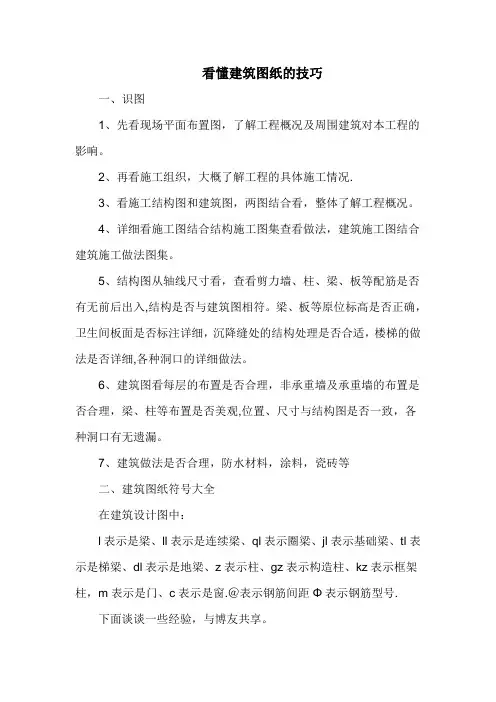

建筑施工图纸看图技巧
看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况.3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观,位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号.下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl(240400）配4φ16络φ6＠200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁，宽240mm,高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340——350mm,宽约180mm——190mm）.4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
"其中，“］6＠200"为不规范标注，应为“φ6＠200”.解读为:强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘(12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。
认识建筑施工图纸及怎样阅读施工图纸
认识建筑施工图纸1。
3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。
如应先记住房屋的总长、总宽,几道轴线，轴线间的尺寸,墙厚,门、窗尺寸和编号，门窗还可以列出表来(如表4—1），可以提请加工。
其他如楼梯平台标高，踏步走向，以及在砌砖时有关的部分应先看懂，先记住。
其次再记下一步施工的有关部分,往往施工的全过程中，一张平面图要看好多次。
所以看图纸时先应抓住总体，抓住关键，一步步的看才能把图记住。
1.3。
2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置，屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置，有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的，由于屋顶形状，雨水排水方式(内落水或外落水）不同，平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了。
拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向，雨水出口及型号，再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象，因此主要的应记住它的外形，外形中主要的是标高，门、窗位置，其次要记住装修做法，哪一部分有出檐，或有附墙柱等，哪些部分做抹面,都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置，记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造，因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来，才能把房屋的外部构造表达出来。
1。
3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界，主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高，各部位的材料做法，关键部位尺寸如内高窗的离地高度，墙裙高度。
其他如外墙竖向尺寸，标高，可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同，所以楼板面和楼板底的标高必须通过计算才能知道。
一级建造师施工图纸读图技术
一级建造师施工图纸读图技术一级建造师在施工现场起着至关重要的作用，他们需要对施工图纸有着深入的理解和准确的读图技术。
只有通过良好的读图技术，建造师才能保证施工图纸的准确性和施工质量。
本文将详细介绍一级建造师在读图技术方面需要掌握的技巧和方法。
1. 施工图纸的种类在进行施工现场工作之前，建造师首先要了解不同种类的施工图纸。
常见的施工图纸包括土建工程图、钢结构图、给排水图、电气图等。
每一种施工图纸都有着特定的符号和标识，建造师需要熟悉这些符号的含义和使用方法。
2. 关键构件的识别在施工图纸中，通常会包含许多关键构件的细节图和放大图。
建造师需要通过细致的观察和比对，准确识别这些构件的位置、尺寸和特点。
只有深入理解每一个构件的要求，建造师才能确保施工过程中的精准度和完整度。
3. 理解图纸的比例尺施工图纸上通常标有比例尺，建造师需要根据比例尺的比例来准确测量图纸上的尺寸。
在实际施工中，建造师需要将图纸上的尺寸按比例放大或缩小，以确保施工的准确性和质量。
4. 掌握符号和标识的含义施工图纸上的符号和标识是指导建造师进行施工的重要依据。
建造师需要深入了解这些符号和标识的含义，以便正确分析和解读图纸上的要求。
只有掌握了符号和标识的含义，建造师才能避免误解和错误，确保工程的顺利进行。
5. 注意细节和比例在读图过程中，建造师需要格外注意图纸上的细节和比例。
任何一个细小的错误都可能导致整个工程的失败，因此建造师需要耐心细致地分析每一个细节，并确保符合图纸上的比例要求。
只有保持高度的细心和谨慎，建造师才能做到完美无缺地进行施工。
总结一级建造师在施工图纸读图技术方面需要具备高度的专业素养和技术水平。
只有深入理解施工图纸的要求和细节，建造师才能确保施工的准确性和质量。
通过不断的学习和实践，建造师可以提升自己的读图技术，为工程的顺利进行和高质量完成提供保障。
希望本文的介绍可以帮助一级建造师更好地掌握施工图纸读图技术，提升自己在施工现场的表现和能力。
手把手教你读懂施工图
一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等。
二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
”其中，“］6＠200”为不规范标注，应为“φ6＠200”。
《施工图读图审图关键点梳理》PPT模板课件
2、建筑专业读图审图要点
2.3 建筑专业图纸审查实例—门垛设置
案例描述： 高层进户门无门垛，进户门的门框 带成品门套，无法安装。
图纸审查重点： 审查门洞是否设置门垛及门垛的大 小，门的样式、安装方法，现场是 否可以施工。
二 结构专业读图审图要点
ห้องสมุดไป่ตู้
3、结构专业读图审图要点
3.1 结构专业图纸审查要点：
2、建筑专业读图审图要点
2.2 建筑专业图纸审查要点：
1、首层平面图：与外场标高关系、无障碍设计、机动车/非机动车出入口与单体关系、单 元门尺寸、单元入口门禁/雨棚设置、信报箱设置等；
2、顶层平面图：排水伸顶管位置，坡屋面局部净高等； 3、标准层：门窗垛设置、阳露台反槛、降板部位、入户门尺寸、管道/烟道布置、门窗/柱
4、墙身大样：与建筑专业交圈，核对大样做法，确保一致性；
3、结构专业读图审图要点
3.2 结构专业图纸审查实例—降板区周边梁标高
案例描述： 该露台结构降板80mm，梁顶标高未降。 后期侧排口的安装出现问题，按照要 求侧排口应该贴结构板面安装，但是 考虑结构安全，只能贴梁顶标高安装。
图纸审查重点： 有水降板区结构梁主筋必须避开侧排 口安装空间。
布置等； 4、屋顶：上屋面通道设置、出屋面管道/管井与门窗及女儿墙关系、排水等； 5、立面图：材料分区、三道基本尺寸线及标高、门窗/线条/外遮阳/壁灯/雨落水管间关系； 6、剖面、外墙大样图：各层楼面、楼梯、休息平台、屋面结构板等是否清晰； 7、楼梯及电梯：楼梯/休息平台净宽及净高、防火分区、排烟及采光，电梯井道尺寸等； 8、详图：厨卫、阳露台、空调板等详图与平面图一致性等。
施工图识读要点
造价必知的施工图识读要点首先我们应该知道：一、建筑施工图和结构施工图有什么不同建筑施工图就是建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
它是房屋建筑施工的依据。
建筑施工图是来表示房屋的总体布局、外部形状、内部布置、内部构造及室内、外装修等情况的工程图样、是房屋施工放线、安装门窗、编制工程慨算、编制施工组织设计的依据。
结构施工图是说明一栋房屋的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。
它是房屋施工的依据。
结构施工图是关于承重构件的布置、使用的材料、形状、大小及内部构造的工程图样，是承重构件以及其他受力构件施工的依据。
那么究竟如何识图？看图到哪种程度才叫看懂图纸？今天就来谈谈怎样识图，跟大家分享下。
强调的一点是：大家应该明白，施工图分两大部分，一个建筑施工图，一个是结构施工图。
二、建筑施工图识读要点1、建筑施工图的组成部分。
作为结构工程师的话，结构图设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
2、图纸目录及门窗表。
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，你肯定要熟悉下吧，这对后面看结构图也是很有帮助的。
3、建筑设计总说明。
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置，黄海标高，墙体做法地面做法楼面做法...等等做法（后期施工且算量套价可是都是根据这做法来），必须得熟悉下，总之看建筑设计说明时不能草率。
读图提示(建筑施工图部分)
一层平面图读图提示：1.看平面图形状与房屋的总长度、总宽度，可计算出房屋的用地面积。
2.从图中墙的分隔情况和房间名称，可知建筑内各房间的配置、用途数量及其相互间的联系情况。
3.从图中定位轴线的编号及其间距，可了解各承重构件的位置及房间的大小。
4. 从图中注写的外部和内部尺寸，及各道尺寸标注，可知各房间的开间、进深、门窗及室内设备的大小和位置。
5.从图中门窗的图例及其编号，可知门窗的类型、数量及其位置。
6.了解其他细部（如楼梯、隔墙、墙洞等）的配置和位置情况。
7.室外台阶、花池、散水和雨落管的大小和位置。
8.注意看剖面图的剖切位置。
9.注意室内标高与室外标高值，以确定室内外高差大小。
二层平面图读图提示：1.与一、二层平面图相对照看房间布局与功能有何变化，与立面图、剖面图相结合看平面图中尺寸有无变化（包括房屋的开间、进深尺寸变化，立面造型变化引起的尺寸变动）。
2.注意楼面标高值。
对照看各层楼面标高值，可知各层的层高；注意本层楼面标高值的变化（由于楼面做法不同，或房间地面、楼面不在同一水平位置而引起的楼面标高变化，如一般建筑物中卫生间楼面标高即低于本层其他房间的楼面标高）。
后序：三层、四层、局部夹层平面图读图提示同此。
屋顶平面图读图提示：1.屋顶平面图主要反映屋顶形状和排水情况。
通过看图可知屋顶形状和屋面排水方式（是有组织排水还是无组织排水），雨落管的数量及其具体位置，屋面排水坡度大小。
2.应注意看突出屋面的楼梯间、水箱间、电梯间等的位置、布局及其大小；通风道、检查孔、排气道或透气孔、变形缝的位置和大小。
3.出屋面的排气孔、雨落管等设施的构造做法、详图索引。
立面图读图提示：建筑立面图主要表示建筑物的外貌，反映建筑个立面的造型、门窗形式和位置，各部分的标高、外墙面的装修材料和做法。
具体应注意阅读以下内容。
1.首先从图名可知所看立面图的朝向。
相应方向房屋的整个外貌形状、造型，数量及其相互间的联系情况。
该方向房屋的屋面、门窗、雨篷、阳台、台阶、花池、勒脚、出屋面的楼梯间、电梯间等细部的形式和位置（可参照立面效果图来看）。
建筑施工图识图和理解要点
建筑施工图识图和理解要点1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
柱、梁、墙施工图看图要点
柱、梁、墙施工图看图要点柱平法施工图的看图要点看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。
1、看结构设计说明中的有关内容；2 、检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。
特别应注意变截面处，上下截面与轴线的关系；3 、从图中（截面注写方式）及表中（列表注写方式）逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4、柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5 、柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。
所以建施与结施图一定要结合起来看！梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，这就是问题，就得记下来，问问清楚6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；前2天，就有位群友，问到集中标注的梁上部通长钢筋4园xx，原位标注的跨中上部钢筋7根园xx，这就是问题，就得记下来，问问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图因为非矩形截面梁平法写不到家唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
施工图纸的解读与图例标识要点
施工图纸的解读与图例标识要点第一节：引言施工图纸在建筑工程中起到了十分重要的作用，它是建筑师与施工人员之间的桥梁，能够将设计意图转化为具体的施工工艺。
对于施工人员而言，准确理解施工图纸并正确解读图例标识是确保工程质量的关键。
本文将分析施工图纸的几个要点，帮助读者更好地理解和应用施工图纸。
第二节：尺寸标注与比例施工图纸中的尺寸标注是十分重要的，它直接决定施工的精确性。
在解读施工图纸时，我们应该仔细阅读尺寸标注，并根据比例关系来正确理解每个要素的大小。
尺寸标注通常使用米（m）、厘米（cm）或毫米（mm）来表示，读者应对不同的单位进行转换，确保理解准确。
第三节：图例解读图例是施工图纸中的关键元素，它通过简洁的图形及符号，表达了施工图纸中的各个要素。
在解读图例时，读者应该熟悉各种常见的图例符号，了解其代表的实际含义。
此外，还应当注意图例中的比例关系，确保准确理解设计要求。
第四节：平面图与立面图的解读平面图和立面图是两种常见的施工图纸形式，平面图通常用来展示建筑物的布局和占地情况，立面图则用来展示建筑物的外观和不同部位的细节。
在解读平面图和立面图时，读者应该结合图例和尺寸标注，理解建筑物的整体结构和各个细节的位置关系，从而更好地进行施工。
第五节：承重结构图的解读承重结构图是施工图纸中较为复杂的一部分，它用于显示建筑物的支撑结构。
在解读承重结构图时，读者应该重点关注各个结构部件的尺寸、材质和连接方式等细节。
同时，还应该注意承重结构图与其他图纸的关联，理解承重结构对整个建筑物的稳定性和安全性的重要性。
第六节：管道布置图的解读管道布置图是指建筑物中各种管道的布置位置及连接方式。
在解读管道布置图时，读者应该掌握各种常见管道的图例符号以及其意义。
此外，还应该关注管道的尺寸、材质、坡度等重要参数，确保正确安装和连接管道，避免出现漏水和其他质量问题。
第七节：电气图的解读电气图是施工图纸中的重要组成部分，它用于显示建筑物的电气布线情况。
初步设计、施工图阶段各专业读图讲图要点
初步设计、施工图阶段各专业读图讲图要点建筑专业：内容讲图要点相关专业交叉点总平面总平面布局总平面交通总平面竖向标高地下室布置人防出入口、自行车出入口布置物业管理对总平面的要求建筑定位坐标是否准确景观设计标高与单元入口、消防车道是否矛盾。
景观覆土厚度与结构荷载、市政管井是否矛盾。
场地排水是否合理机电专业大小市政关系与总平面布局、标高是否矛盾。
井盖不要布置在主要入口和道路上对出入口布局的影响，如机电系统门禁的设置等。
是否考虑了物业管理的要求，如垃圾运输流线、小区入口人车管控等单体建筑设计户型设计核心筒设计屋顶机房设计特殊户型设计（首层、上跃、下跃户型）赠送面积营销对户型关注点人防设计屋顶平面与精装修设计细节是否矛盾机电系统管井是否满足排布要求特殊户型机电管线综合排布是否矛盾机电管线与结构梁是否矛盾结构墙板留洞是否遗漏、错误人防结构留洞应特别关注，避免遗漏和错误。
垫层厚度是否满足要求入口门禁系统建筑位置与电气预留是否一致。
户内强弱电箱的设置屋面设计机房、楼梯间位置排水设计出屋面管道管线保温防水体系，关注女儿墙、出屋面管井防水节点女儿墙高度出屋面楼梯间建筑与结构梁板是否矛盾屋顶机房设备管线与结构是否矛盾排水与设备图纸是否矛盾，雨水管位置与标准层、首层布局是否矛盾。
出屋面管井、风道等与四周墙体是否矛盾，是否与建筑布局矛盾对住户产生干扰。
屋顶部位结构梁柱与建筑造型是否一致。
屋面设备管线、设备基础布置是否与建筑、结构专业矛盾。
地下室设计地下室功能布局地下室消防分区、人防分区设计各类机房、变配电室位置地下车库布局及出入口设计消防电梯集水坑及其他各类集水坑、排水沟、地漏设计层高及净高要求窗井、下沉庭院设计结构专业须与建筑、机电专业仔细核对地下室结构墙、板预留洞，避免遗漏和错误。
设备机房布置、设备基础是否预留设备管线与结构梁、防火门、人防门是否矛盾。
设备管线是否影响车库净高。
消防分区与人防分区是否一致，应避免互相跨越。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、 结构专业读图讲图要点目录
2.1 结构专业图纸读图讲图要点： 1、设计依据： 设计采用的标准、规范、规程是否适用于本工程，是否为有效版本。 2、建筑抗震设防类别： 建筑抗震设计所采用的建筑抗震设防类别，是否符合《建筑工程抗震设防分类标 准》GB 50223-2008的规定。 3、岩土工程勘察报告： （1）是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程 勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并 采取了相应措施。 (2)需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗 浮设计水位，是否符合《岩土工程勘察报告》所提供水位。 4、结构设计总说明： 重点审查设计依据条件是否正确，结构材料选用、统一构造做法、标准图选用是 否正确、版本是否有效，对涉及使用、施工等方面需说明的问题是否已交待。
二、 结构专业读图讲图要点目录
2.4.3 总高、每层层高与建筑一致。（注意建筑标高与结构标高的不同，是因为结构 标高考虑面层做法而降板。） 2.4.4 加强部位选取是否正确，是否与边缘构件详图保持一致。 2.4.5 填充墙拉结筋是否正确、顶部构造是否合理、构造柱断面及配筋与平面是否一 致。 2.4.6 施工注意事项，如后浇带设置、封闭时间及及所用材料性能，施工顺序、专业 配合及及施工质量验收的特殊要求是否明确；是否注明未尽注明事宜应满足现行有关施工 验收相关规范、规程要求。 2.4.7 地下施工需要人工降水时停止降水的条件及时间，防止降水对邻近建筑物产生 不利影响的措施。
（3）屋面女儿墙及安全防护；出屋面管道、烟道防水设计；
（4）屋顶水箱间设计净高、容量满足小区供水等。
7、立面图、剖面图
（1）外饰面材料分区填充与对应图例准确；
（2）三道基本尺寸线及标高准确；
（3）门窗、线条、壁灯、雨落水管间关系，线条是否影响室外空调机位排风；
（4）剖面图与平面对应剖切位置准确、内天井应有展开立面图；
二、 结构专业读图讲图要点目录
8、楼、电梯详图、墙身大样
（1）楼梯休息平台净宽不小于1200，梯段第一踏步与最后一踏步300宽范围内净高不小于2200，
（2）栏杆扶手节点、踏步尺寸及构造材料；
一、 建筑专业读图讲图要点目录
（3）电梯井道尺寸、电梯门洞尺寸、基坑深度、机房及冲顶高度等相关参数； 9、户型平面大样图 （1）结合精装修设计图纸核对套内家具布置图；功能名称； （2）入户玄关合理设置、玄关柜设计； （3）厨房厨具布置图操作顺序；厨房烟道、排水立管、燃气立管及燃气热水器设置及预留洞位置是否合理； （4）卫生间器具布置及排气洞位置是否合理； （5）空调设备内外机位置、穿墙洞高度及位置、冷凝管定位及连接方式，立管隐藏设置，是否有与阳台立管合用； （6）阳台是否预留洗衣机位置，预留洗衣机地漏； （7）平面显示各外窗开启方式及开启扇位置； （8）户型大样图详细定位尺寸及设计说明的准确无误； 10、地下车库 （1）地下车库人防区位置、人防防护等级、人防设备尽量减少占用机动车位； （2）根据用地情况、楼间距、品质、上部功能、结构荷载、结构形式合理选用地下车库柱网尺寸； （3）出入口设置位置及数量是否满足规范；地下车库行车流线是否顺畅； （4）防火分区面积及划分是否合理、每个防火分区满足两个安全疏散出口； （5）地下车库是否设置非机动停车区； （6）地下车库净高不小于2.2米，合理布置管线尽量提高净高； （7）地下车库坡道净高不宜小于2.4米； （8）机械停车库布置方案是否合理、机械停车位是否满足净高要求（规划要求不小于3.8米）； （9）地库车位数量满足规划要求；
一、 建筑专业读图讲图要点目录
（10）结合场地内原始地形及周边道路标高，合理设计单体及地库竖向标高，如场地高差较大可合理利用 地库分级解决场地高差，尽量减少土方开挖及降低开挖深度； （11）主要设备用房布置尽量布置在角部或占用车位少的位置； （12）车库顶板排水组织，避免建筑周边积水； （13）根据建筑等级选择车库防水设计等级及防水材料等。
二、 结构专业读图讲图要点目录
2.5、地基和基础： 2.5.1 地基基础设计等级是否正确，基础选型、埋深和布置是否合理，基础底面标高 不同或局部未达到勘察报告建议的持力层时结构处理措施是否得当。 2.5.2 沉降缝的设置、处理是否合理。 2.5.3 电梯基坑、管沟、集水井等标高、配筋没有遗漏，标高与建筑一致。桩顶标高 和基础标高相对关系正确。 2.5.4 是否要进行沉降观测，如要进行观测，沉降观测的措施是否落实，是否正确。 分说明与总说明一致。 2.5.5 深基础施工中是否提出了基础施工中施工单位应注意的安全问题，基坑开挖和 工程降水时有无消除对相邻建筑物的影响及确保边坡稳定的措施。 2.5.6 基础混凝土掺加剂不指定品牌，且与总说明一致。 2.5.7 抗渗等级与总说明一致，与建筑防水等级做法一致。
一、 建筑专业读图讲图要点目录
u 1.2 建筑专业图纸审查要点：
1、总平面图 （1）地块经济技术指标表主要内容是否满足控规要求； （2）小区主次出入口结合地块周边情况合理设置； （3）车库出入口、人行车行分流； （4）楼栋编号、建筑层数、建筑高度是否与单体对应； （5）消防登高操作场地、场区消防车道及转弯半径需满足消防审查及消防验收； （6）场地内竖向标高与市政道路的标高关系等； 2、单体设计总说明 （1）工程概况与总图一致、单体指标准确无误； （2）墙体工程中有关穿墙留洞说明； （3）地下防水工程中防水层材料、防水细部节点构造图集引用、地下混凝土抗渗等级； （4）楼地面降板与构造做法表对应，同时与结构实际降板对应； （5）屋面工程中屋面防水材料、出屋面管道、烟道构造做法、屋面泛水、防水收口等； （6）门窗工程中外门窗玻璃及框体型材、开启方式及性能要求； （7）内装修工程中室内构造做法表； （8）电梯工程的电梯参数、层数、梯速、基坑深度、机房高度、门洞尺寸等； （9）防火设计中防火防烟分区、安全疏散、消防电梯、防火构造说明等； （10）安全防护措施；楼梯栏杆扶手高度、护窗栏杆高度、女儿墙栏杆高度；
.
二、 结构专业读图讲图要点目录
2.2.1 建筑结构类型及概况，建筑物层数、高度和主要平面尺寸，主楼和裙房的关系 是否处理妥当，各种结构缝的设置，建筑结构安全等级和设计使用年限，建筑抗震设防分 类、抗震设防烈度（设计基本地震加速度及设计地震分组）、场地类别和钢筋混凝土结构 抗震等级，地基基础设计等级，砌体结构施工质量控制等级，基本雪压和基本风压，地面 粗粗糙度，人防工程抗力等级等。 2.2.2 设计±0.000标高所对应的绝对标高、基础设计依据的岩土工程勘察报告，持力 层土层类型及承载力特征值，地下水类型及标高、防水设计水位和抗浮设计水位，场地的 地震动参数，地基液化，湿陷及其他不良地质作用，地基土冻结深度等描述是否正确，相 应的处理措施是否落实，是否明确基槽（坑）检验要求，对建造在湿陷性黄土场地上的建 筑物和管道应明确使用期间经常进行维护和检修要求。 2.3 设计荷载，包括规范未做出具体规定的荷载均应注明使用荷载的标准值。 2.4.1 混凝土结构的环境类别、地下结构防腐措施、材料选用、强度等级、材料性能 (包括钢材强屈比等性能指标)、地下水和施工质量的特别要求等。 2.4.2 受力钢筋混凝土保护层厚度，钢筋的锚固和连接，钢材的焊接，预埋件及吊环 的材料要求，结构的统一做法和构造要求及标准图选用。钢筋代换时需满足GB 500112010（2016年版）第3.9.4条要求。
5、标准层平面图
一、 建筑专业读图讲图要点目录
（1）门窗、开间及总尺寸三道尺寸定位准确，轴号编排规范、标高无误；
（2）户内各功能空间布局合理；外窗尺寸对应开间合理；
（3）空调位室内机、室外机、空调立管位置合理；预留阳台洗衣机位置；户型编号应按统一原则；
（4）公共区域走道净宽、疏散门、前室净面积满足规（11）建筑节能设计中有关外墙、屋面地下夹层顶板保温层材料及厚度与节能技术书对照、采用的外墙保温系统、性 能指标、倒置式屋面保温厚度乘以系数1.25倍； （12）装配式建筑结构形式、标准依据、建筑装配式评分表、装配率等。 3、地下室各层平面图 （1）地下室功能布置、地下夹层非机动车库、设备房； （2）地下室主楼电梯厅净高、电梯厅尺度、车库进入主楼电梯厅通道宽度及距离、通道净高、通道与地库高差处理方 式； （3）合理布置集水坑位置、风井预留洞准确、剪力墙留洞准确、剪力墙与结构统一等； 4、一层平面图 （1）与外场标高关系，室内外高差与总图对应； （2）无障碍坡道、无障碍电梯、无障碍入口等； （3）机动车和非机动车出入口与单体关系，是否影响一层住宅外窗及视线； （4）单元门尺寸、单元大堂的尺度空间、单元入口雨棚设置满足功能尽量提升品质及人性化； （5）信报箱设置位置及数量； （6）一层安全疏散出口满足规范、消防验收等 （7）配套用房功能布置，地段及空间最佳位置的以商业为主，其次配套用房； （8）商业门头空调位预留位置，满足安装使用同时注重外观效果 （9）轴网轴号尺寸准确。
二、 结构专业读图讲图要点目录
2.6、地下车库： 2.6.1 地下室平面图、总说明、人防总说明混凝土抗渗等级一致。 2.6.2 抗渗混凝土外加剂只能明确参数，不能指定具体材料及厂家。 2.6.3 车库顶板梁负筋满足计算需要的前提下采用构造架立筋，没有设置大直径 通长钢筋。此种配筋形式可以大大减少含钢量，节约成本。 2.6.4 地下车库顶板留洞位置与建筑一致。 2.6.5 人防集水坑，通风井，楼梯，坡道和建筑图保持一致。 2.6.6 人防墙门洞及穿墙洞和建筑专业一致。 2.6.7 地下室四周回填土材料与回填密实度要加以说明，以避免施工单位采用建 筑垃圾土回填。
（5）高层建筑避难间门窗满足乙级防火门窗；
（6）门窗垛设置、阳台翻台防火栏杆；连廊排水及安全防护措施设计；
（7）降板示意图、保温线、构造柱准确。
6、屋顶平面图
（1）有组织排水是否合理，雨水管间距约30米、单雨水管汇水面积150~200平米；
（2）出屋面楼梯与屋面的高差设计；电梯机房结合厂家留洞及机房钢梯设计；
