第5章频率特性法频域分析法是一种图解分析法，可以根据系统的开环频率特性去判断闭环系统的性能，并能较方便地分析系统参量对系统性能的影响，从而指出改善系统性能的途径，已经发展成为一种实用的工程方法，其主要内容是：1）频率特性是线性定常系统在正弦函数作用下，稳态输出与输入的复数之比对频率的函数关系。
频率特性是传递函数的一种特殊形式，也是频域中的数学模型。
频率特性既可以根据系统的工作原理，应用机理分析法建立起来，也可以由系统的其它数学模型（传递函数、微分方程等）转换得到，或用实验法来确定。
2）在工程分析和设计中，通常把频率特性画成一些曲线。
频率特性图形因其采用的坐标不同而分为幅相特性(Nyquist图)、对数频率特性(Bode图)和对数幅相特性(Nichols图)等形式。
各种形式之间是互通的，每种形式有其特定的适用场合。
开环幅相特性在分析闭环系统的稳定性时比较直观，理论分析时经常采用；波德图可用渐近线近似地绘制，计算简单，绘图容易，在分析典型环节参数变化对系统性能的影响时最方便；由开环频率特性获取闭环频率指标时，则用对数幅相特性最直接。
3）开环对数频率特性曲线(波德图)是控制系统分析和设计的主要工具。
开环对数幅频特性L(ω)低频段的斜率表征了系统的型别(v)，其高度则表征了开环传递系数的大小，因而低频段表征系统稳态性能；L(ω)中频段的斜率、宽度以及幅值穿越频率，表征着系统的动态性能；高频段则表征了系统抗高频干扰的能力。
对于最小相位系统，幅频特性和相频特性之间存在着唯一的对应关系，根据对数幅频特性，可以唯一地确定相应的相频特性和传递函数。
4）奈奎斯特稳定性判据是利用系统的开环幅相频率特性G(jω)H(jω)曲线，又称奈氏曲线，是否包围GH平面中的(－l，j0)点来判断闭环系统的稳定性。
利用奈奎斯特稳定判据，可根据系统的开环频率特性来判断闭环系统的稳定性，并可定量地反映系统的相对稳定性，即稳定裕度。
稳定裕度通常用相角裕量和幅值裕量来表示。
自动控制原理A卷(第二版 余成波)

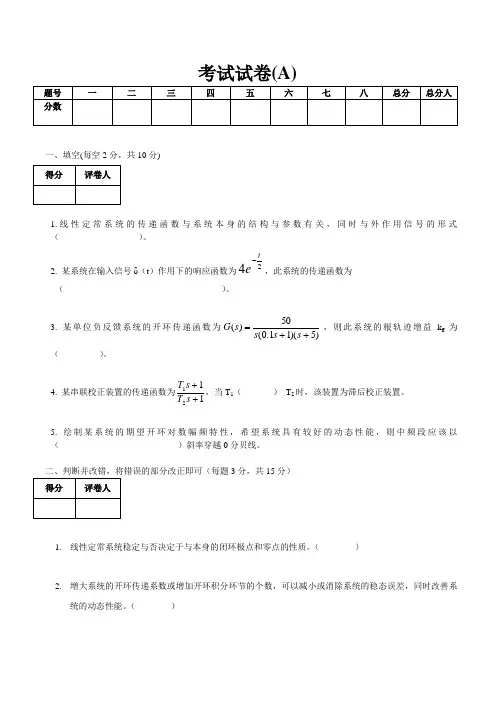

考试试卷(A)一、填空(每空2分，共10分)1.线性定常系统的传递函数与系统本身的结构与参数有关，同时与外作用信号的形式（ ）。
