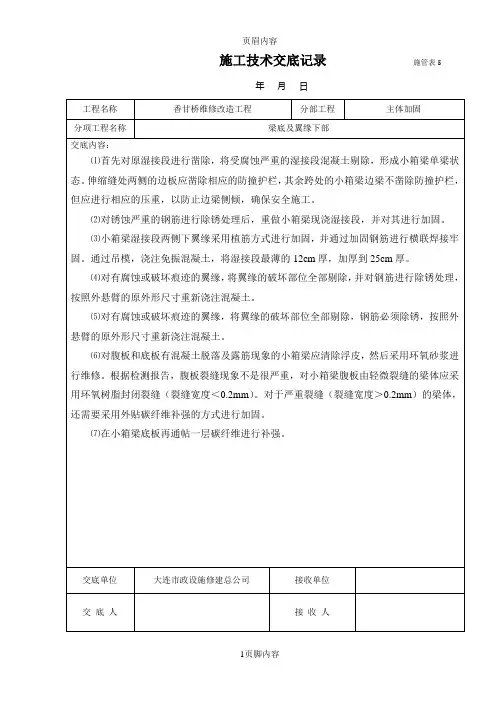

桥梁维修加固施工技术交底

本合同段内桥梁工程主要是桥梁维修与加固。交通组织方式按照批复的交通组织方案实施，更换梁板及铺装时“半幅路面施工、另半幅借道通行”，桥梁上部加固时

“1/4幅施工、3/4幅通行”，标志标牌等按照《公路养护

作业施工标志设置规范》（高速公路部分）等相关规定执行。

1、K224+947济菏74桥换板：拆除原来的桥面铺装、预制板、护栏、支座，将原支座垫层用C50环氧树脂砂浆加厚2cm，更换橡胶支座，并将拆除下的混凝土及预制板集中存放，新的预制板采用集中预制方案，此桥为1-8小桥，全桥26块空心梁板，为了保证道路畅通须分两阶段施工，具体施工按下述流程进行：

（1）．空心板的预制与吊装

1）．首先规划预制厂地，平整压实，处理好场地地基，按设计图纸铺设板梁底模。

2）．由钢筋班按图纸下料，制作钢筋，运到现场，在底板上按设计位置绑扎。

3）．板梁芯模采用钢管成孔，钢管外涂脱模剂。

4）．模板采用大型钢模板整体拼装，模板侧模应支撑牢固，尺寸准确，保证顺直，上、下都要用螺栓拉牢，保证不变形，不漏浆。

5）．板梁砼采用500L以上强制式拌合机现场拌制，小翻斗车运输，人工输送入模，浇注砼时应注意浇注顺序和厚度，振捣时应避开主筋及钢管内膜，防止因振捣不当而使内膜变形。板梁砼浇注后应进行收浆抹面，并在定浆后进行二次抹面、拉毛。

6）．掌握好抽出芯模的时间，及时将钢管抽出成孔。

7）．板梁浇注后及时覆盖养生，保证砼的湿度。

8）.板梁安装采用汽车吊车吊装，用拖挂车运输。板梁安装注意梁体位置摆放准确，支座安装正确，并使支座与板梁接触密实牢固。

（2）.桥面铺装

板梁铺设完后及时进行桥面铺装。首先，细调各片梁至设计位置，作好梁与梁连接筋的连接工作后，灌注铰缝砼，然后绑扎桥面连续钢筋、灌注桥面铺装砼。灌注过程中注意控制好桥面设计标高，并做拉毛处理，砼收浆后及时养护，养护结束做防水层进行桥面沥青砼的施工。

2、K222+088处2-8小桥更换上行桥面铺装，封闭交通后破除原桥面铺装层后，对损坏铰缝凿除砼，重新浇筑后绑扎桥面连续钢筋、灌注桥面铺装砼，灌注过程中注意控制好桥面设计标高，并做拉毛处理，砼收浆后及时养护。养生结束后做防水层铺装桥面沥青砼，施工完成沥青砼温度降至50℃以下方可开放交通。

3、预制板底板裂缝处理：采用化学灌浆修补法封闭裂缝，裂缝宽度小于0.15mm的裂缝，采用环氧胶泥封闭，对于宽度大于等于0.15mm的裂缝采用压力灌注环氧树脂修补，表面粘贴碳纤维布。按照设计图纸中S4-4-26的工艺

和流程进行施工（表面处理-底层涂刷-不平整修复-粘贴碳纤维布-表面防护）。

（1）、依据设计图的要求交互式结合现场量测定位情况，在粘贴碳纤维布加固补强区表面放出碳纤维布置大样，先凿除粘贴碳纤维布区域的表层砂浆，外漏坚实的混凝土，并形成平整的粗糙面，表面不平处应用尖凿轻凿整平，再用钢丝轮清除表面浮浆，剔除表面松散物，最后用压缩空气吹净表面粉尘，并用甲苯或工业丙酮擦拭表面。

（2）、涂刷时应力求薄而均匀，钢筋及凹凸不平等难于涂刷部位需反复多刷几次，但涂刷底层树脂厚度不得超过1mm。

（3）、树脂涂刷后应间隔30-60分钟，使基层中气泡清除后，混凝土表面凹陷部位用找平材料填补平整，且不应有棱角，转角处用找平材料修复为光滑的圆弧，阴角处半径不小于40mm阳角处半径不小于30mm，将混凝土表面清理干净并保持干燥。浸渍树脂或粘贴树脂的配制并涂刷。

（4）、按设计要求的尺寸剪裁碳纤维布。配制浸渍树脂并均匀涂抹于所要粘贴的部位。用特制的滚筒沿同一纤维方向反复滚压，排除气泡，并使浸渍树脂充分浸渍碳纤维布。滚压时不得损伤碳纤维布。多层粘贴重复上述步

骤，待碳纤维表面指触干燥时即可进行下一层的粘贴。在最后一层的碳纤维布的表面均匀涂抹浸渍树脂。

（5）、在最外一层碳纤维布的外表面均匀涂抹一层耐久保护涂料。

4、混凝土缺损的处理：

1、混凝土表层缺陷处理：首先凿除该部位的松散层，露出新鲜混凝土，凿毛，用清水刷洗表面的附浆、粉尘、油污，对露出的锈蚀钢筋除锈，做防锈处理；然后在混凝土的表面涂抹环氧浆液，提高其粘结力，然后用改性环氧砂浆填充清理部位。对下部桥墩基础桩头外露部分采用套箍处理。

2、混凝土局部掉角的修补：首先凿除掉角处的混凝土，露出钢筋应与最内侧混凝土相距不小于15mm，对锈蚀的钢筋除锈，最后在清理后的钢筋与混凝土上涂抹环氧浆液，浇筑新的改性环氧砂浆。

5、排水及桥面防水病害的处理：清理疏通堵塞的泄水孔，更换破损或缺失的泄水孔；在桥面混凝土铺装和顶层和沥青铺装层之间设置橡胶沥青防水层。

6、伸缩缝病害处理：伸缩缝破坏较轻的可根据情况做清理杂物盒局部修补处理；原小桥背墙与板之间漏水、出现明显桥面裂缝的以沥青麻絮填塞背墙与板之间的缝隙，

重新铺筑沥青混凝土后切缝，灌注聚氨酯填料。跨径小于13米的缝宽为1cm，跨径大于等于13米的缝宽为2cm。

7、桥面连续损坏严重，桥下漏水严重的，拆除重做桥面连续；桥面连续损坏较轻的，采用表面封闭和压力灌浆的方法处理。

铰缝混凝土损坏较轻，桥下渗水较轻的对铰缝顶桥面裂缝采取表面封闭或压力灌浆的方法处理，并对底板铰缝勾缝脱落处重新勾缝处理。铰缝混凝土损坏严重桥下渗水严重的，在对应铰缝位置桥面处两侧各50cm范围内凿除水泥砼铺装层，然后在桥面水泥砼铺装中增加横向联系加强钢筋，并对底板铰缝勾缝脱落处重新勾缝处理。

8、锥、护坡病害处理及涵洞清淤：对脱落或开裂的勾缝进行修补，用凿子凿去已经损坏的灰缝，深度3-5cm，用压力水彻底冲洗干净，再用M15水泥砂浆重新勾缝；对于由于锥、护坡下沉导致的破坏，应将该处砌石拆除，用10%石灰土分层夯实整平后重新砌筑，并增设急流槽。

人工清除涵洞洞口淤积的泥沙，并将清除的泥沙运输至指定位置。
