电动车控制器使用说明
MPPT太阳能电动车充电控制器使用说明书
太阳能电动车充电控制器使用说明一、概述CJCD系列太阳能电动车充电控制器安装在电动车上，能够将太阳能电池板输出的直流电，通过控制器内部调压装置，调节出充足的电能供蓄电池充电，即可实现电动车边走边充，大大提高蓄电池的使用寿命，最大解决了电动车行程短的难题。
本控制器也适用于离网光伏发电系统。
二、产品特点1、采用先进CPU精确计算，大大提高充电效率，节约电池板能量，减轻电池板成本。
2、高速高性能芯片及合理设计，使控制器反应速度快，工作稳定。
3、输入电压宽（DC12-45V),适合10-400瓦太阳能光伏组件。
4、输出电压宽，满足多种电动车，48V、60V、72V自由调整。
5、LED数码管直观的显示太阳能充电电压。
6、控制器从太阳能电池板取电，不消耗蓄电池能量，待机功耗为零。
7、内置保险丝，具有过流、短路保护。
三、技术参数1、本控制器专为太阳能电池板升压设计，用于太阳能电动车充电、离网光伏发电系统。
2、控制器输入端只能接入12V---45V的太阳能电池板，电池板功率10-400W。
3、控制器输入端接线：红线接正极，蓝线接负极，千万不可接反。
4、控制器输出端接电动车电瓶，适应于48V、60V、72V的电瓶，输出电压通过开关调。
拨动开关48V位置---------空载显示56V±2V（可充48V蓄电池）拨动开关60V位置---------空载显示72V±2V（可充60V蓄电池）拨动开关72V位置---------空载显示82V±2V（可充72V蓄电池）5、控制器输出端接线：红线接正极，蓝线接负极，千万不可接反。
6、1、控制器输入端只能接光伏板组件，千万不能接其他电源、电动车电瓶及空载接超过45V的太阳能组件，切记！切记！切记！2、输出端的电压一定要和电动车电瓶的电压匹配，不匹配，千万不要接！。
电动车控制器使用说明(二)2024
电动车控制器使用说明（二）引言概述:本文档旨在提供关于电动车控制器的使用说明，以帮助用户正确操作和理解控制器的功能。
电动车控制器作为电动车的核心部件，负责控制电动机的运行和电瓶的电量管理，具有重要的作用。
在本文档中，我们将详细介绍控制器的功能和使用方法，以便用户能够更好地利用电动车控制器。
正文内容：一、控制器安装与连接1.安全环境：安装控制器时应确保车辆处于停止状态，并处于安全环境下，以免发生意外。
2.控制器安装：将控制器安装在电动车的适当位置，通常位于车身下方。
按照车辆操作手册的指导进行安装。
3.电源连接：将控制器与电瓶进行连接，并确保连接牢固可靠。
注意正确对接正负极，以免出现短路或电流过大的情况。
4.电机连接：将控制器与电动机进行连接，使用合适的电线进行连接，并确保连接正确无误。
5.其他连接：如果有其他外部设备需要连接到控制器上，按照设备说明书进行连接。
二、基本功能操作1.开关机操作：按下控制器上的电源开关按钮，即可实现电动车的开启和关闭。
2.油门操作：控制器上设置油门手柄，通过手柄的拧动来控制电动车的速度。
向前拧动加速，向后拧动减速或停车。
3.刹车操作：控制器上配备刹车手柄，通过手柄的拉动来实现刹车操作。
拉动后，电动车将逐渐减速或停车。
4.灯光控制：部分控制器具有灯光控制功能，按下相应按钮即可开启或关闭前后灯光。
5.模式切换：某些高级控制器具有不同的驾驶模式，可以在不同的路况下切换。
根据控制器说明书，了解模式切换的方法和注意事项。
三、电瓶管理与充电1.电瓶状态显示：部分控制器上配备了电瓶状态显示屏，可以直观地了解电瓶的剩余电量。
2.低电量警示：当电瓶电量过低时，控制器会发出警示声音或亮起警示灯，提醒用户及时充电。
3.充电操作：将充电器插入电动车的充电插座，然后插入电源插头进行充电。
按照充电器说明书中的要求进行充电操作。
4.充电时间控制：根据电瓶容量和充电器的功率，合理控制充电时间。
不要过度充电或过度放电，以免影响电瓶寿命。
凯利 KD 系列电动车控制器 说明书
凯利KD 系列电动车控制器用户手册适用的产品型号:KD KD242424200200KD48200KD72200KD KD242424201201KD48201KD72201KD KD242424202202KD48202KD72202KD KD242424203203KD48203KD72203KD KD242424300300KD48300KD72300KD KD242424301301KD48301KD72301KD KD242424302302KD48302KD72302KD KD242424303303KD48303KD72303KD KD242424400400KD48400KD72400KD KD242424401401KD48401KD72401KD KD242424402402KD48402KD72402KD KD242424403403KD48403KD72403KD48500KD72500KD48501KD72501KD48502KD72502KD48503KD72503版本3.22011年8月目录第一章概述 (2)第二章主要特性和规格 (3)2.1基本功能 (3)2.2特性 (3)2.3新增功能 (4)2.4规格 (4)2.5型号 (5)第三章安装方法 (5)3.1安装控制器 (5)3.2连线 (7)3.3连接计算机串口 (13)3.4安装时检查 (13)第四章维护 (14)4.1清洗 (14)4.2配置 (14)表1:LED错误代码 (15)联系我们: (17)1第一章概述本手册主要介绍凯利公司KD系列电动车控制器产品的特性，安装使用方法以及维护等方面的知识。
用户在使用凯利控制器之前，请详细阅读本手册，这会帮助您正确的安装和使用凯利控制器。
如果在使用过程中遇到任何问题，请从本文档最后一页查询联系方式与我们联系。
凯利KD系列电动车控制器是凯利公司为中小型电动车辆提供的一种高效、平稳和容易安装的电动车控制器。
电动车控制器的操作说明书
电动车控制器的操作说明书操作说明书感谢您购买我们的电动车控制器。
该控制器是一款高品质的产品，设计用于提供最佳的驾驶体验和可靠性能。
在使用时，请务必仔细阅读和遵守以下操作说明：安全须知在使用控制器前，请务必了解以下安全须知，以确保您和他人的安全：1. 请保持控制器干燥、整洁，避免受潮、进水和外力碰撞。
2. 请勿在使用控制器时将手指或其他物品插入控制器内部。
3. 请勿将控制器置于高温环境中，以免影响电路的正常工作。
4. 请勿拆卸或修改控制器。
任何未经授权的操作都可能会导致电路故障或安全事故。
使用方法为了让您更好地使用控制器，以下是使用方法的详细说明：1. 将控制器插入电动车的电池和电机之间。
2. 打开电动车的电源，按压控制器的电门，电动车即可发动。
3. 通过控制器手柄上的旋钮或按键，您可以实现加速、刹车和倒车等各种操作。
4. 如果您需要停止电动车，请断开电动车的电源，并将控制器从电动车上拆下。
注意事项在使用控制器时，请务必注意以下事项：1. 当电动车不在使用时，请将电动车的电源关闭，以延长电池和控制器的寿命。
2. 切勿短时间内频繁加减速，以避免过度耗损控制器电路。
3. 如遇到异常情况，如电动车突然熄火或控制器出现报警，应及时停车检查。
4. 在停车时，请务必拉起电动车的手刹，以免电动车滑动造成损害。
维护保养为确保控制器的正常使用寿命，请注意以下维护保养事项：1. 每次使用后，请清洁控制器表面和接口，确保干燥、无尘和无腐蚀。
2. 每隔一段时间，检查控制器的电线、插头和连接器是否松动或腐蚀，及时清洁或更换。
3. 如遇控制器故障或无法正常工作，应及时联系售后服务，切勿轻易拆卸或维修控制器。
总结本操作说明书提供了电动车控制器的详细操作方法、注意事项和维护保养，希望能为您提供帮助。
如对本产品有任何疑问或需要进一步的帮助，请随时与我们联系。
谢谢您的使用！。

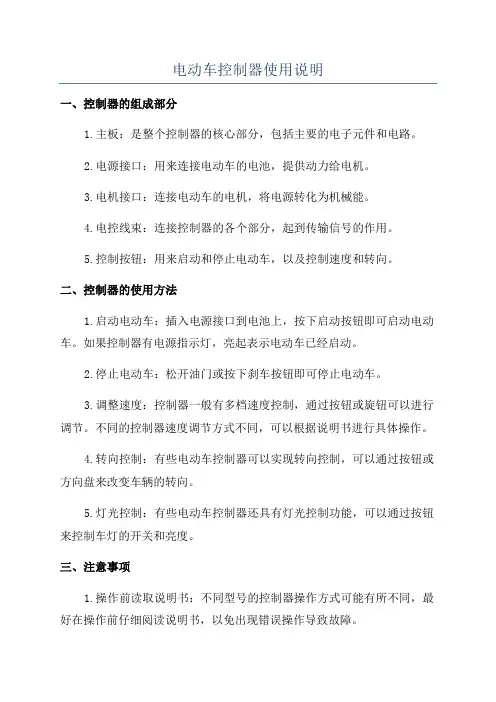

电动车控制器使用说明
电动车控制器使用说明一、控制器的组成部分1.主板：是整个控制器的核心部分，包括主要的电子元件和电路。
2.电源接口：用来连接电动车的电池，提供动力给电机。
3.电机接口：连接电动车的电机，将电源转化为机械能。
4.电控线束：连接控制器的各个部分，起到传输信号的作用。
5.控制按钮：用来启动和停止电动车，以及控制速度和转向。
二、控制器的使用方法1.启动电动车：插入电源接口到电池上，按下启动按钮即可启动电动车。
如果控制器有电源指示灯，亮起表示电动车已经启动。
2.停止电动车：松开油门或按下刹车按钮即可停止电动车。
3.调整速度：控制器一般有多档速度控制，通过按钮或旋钮可以进行调节。
不同的控制器速度调节方式不同，可以根据说明书进行具体操作。
4.转向控制：有些电动车控制器可以实现转向控制，可以通过按钮或方向盘来改变车辆的转向。
5.灯光控制：有些电动车控制器还具有灯光控制功能，可以通过按钮来控制车灯的开关和亮度。
三、注意事项1.操作前读取说明书：不同型号的控制器操作方式可能有所不同，最好在操作前仔细阅读说明书，以免出现错误操作导致故障。
2.定期检查电路连接：控制器可以像其他电子设备一样受到振动和温度的影响，要定期检查控制器的电路连接是否松动，确保连接稳定。
3.防止水和灰尘入侵：电动车控制器应该安装在防水和防尘的位置，以免水和灰尘进入控制器内部导致故障。
4.避免超负荷使用：在长时间爬坡或者搭载重物时，电动车控制器容易超负荷工作，建议适当减速以避免过热损坏。
5.避免长时间停车：控制器长时间处于待机状态会造成能量损耗，对电池寿命产生影响。
长时间不使用电动车时，最好拔掉电源接口。

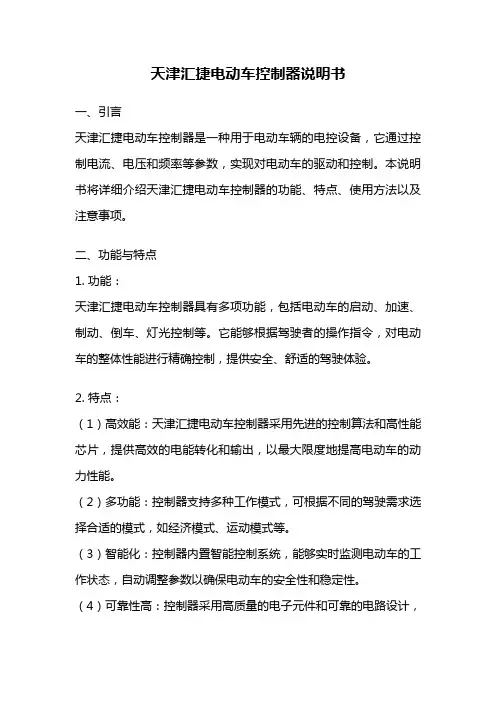

天津汇捷电动车控制器说明书
天津汇捷电动车控制器说明书一、引言天津汇捷电动车控制器是一种用于电动车辆的电控设备，它通过控制电流、电压和频率等参数，实现对电动车的驱动和控制。
本说明书将详细介绍天津汇捷电动车控制器的功能、特点、使用方法以及注意事项。
二、功能与特点1. 功能：天津汇捷电动车控制器具有多项功能，包括电动车的启动、加速、制动、倒车、灯光控制等。
它能够根据驾驶者的操作指令，对电动车的整体性能进行精确控制，提供安全、舒适的驾驶体验。
2. 特点：（1）高效能：天津汇捷电动车控制器采用先进的控制算法和高性能芯片，提供高效的电能转化和输出，以最大限度地提高电动车的动力性能。
（2）多功能：控制器支持多种工作模式，可根据不同的驾驶需求选择合适的模式，如经济模式、运动模式等。
（3）智能化：控制器内置智能控制系统，能够实时监测电动车的工作状态，自动调整参数以确保电动车的安全性和稳定性。
（4）可靠性高：控制器采用高质量的电子元件和可靠的电路设计，具有较强的抗干扰能力和稳定性，能够在恶劣环境下正常工作。
三、使用方法1. 安装：（1）确保电动车处于停车状态，并断开电源。
（2）根据电动车的电路连接图，正确连接控制器的各个接口，注意不要接错线或接反。
（3）检查连接是否牢固，避免出现松动或接触不良的情况。
2. 调试：（1）接通电源后，观察控制器的指示灯是否亮起，表示控制器已经正常工作。
（2）按照说明书提供的步骤，进行控制器的参数设置，如电流、电压、频率等。
（3）进行简单的路试，检查电动车的运行状态是否正常，如加速、刹车、转向等。
3. 注意事项：（1）使用前请仔细阅读本说明书，了解控制器的功能和特点，避免误操作或不当使用。
（2）在使用过程中，注意遵循交通规则，确保自身和他人的安全。
（3）定期检查控制器的工作状态，如指示灯是否正常、接口是否松动等，及时进行维护和修理。
（4）避免长时间高负荷运行，以免控制器过热，影响使用寿命。
四、结论天津汇捷电动车控制器是一款功能强大、性能稳定的电动车控制设备。
电动车遥控器用法
电动车遥控器用法
电动车遥控器是一种用来控制电动车的设备，通常由几个按钮和一个电池组成。
以下是电动车遥控器的常见用法：
1. 开闭锁功能：遥控器上通常有一个或多个按钮，按下这些按钮可以实现电动车的开闭锁功能。
按下开锁按钮后，电动车的锁会解除，可以进行骑行；按下闭锁按钮后，电动车的锁会锁定，起到防盗作用。
2. 车灯控制：一些电动车遥控器上还有车灯控制按钮，按下该按钮可以打开或关闭电动车的前后灯。
这样可以提高骑行时的可见度，增强安全性。
3. 寻车功能：一些电动车遥控器还具有寻车功能，按下该按钮后，电动车会发出响声或闪光，方便用户快速找到自己的电动车。
4. 报警功能：部分电动车遥控器还具有报警功能，当电动车发生被破坏或移动时，遥控器会发出声音或光线提示，起到防盗作用。
5. 电动车状态显示：有些电动车遥控器上还放置有一个显示屏，可以显示电动车的电量、行驶里程等状态信息，方便用户了解车辆情况。
需要注意的是，不同品牌、型号的电动车遥控器可能会有不同
的功能和操作方式，因此在使用前最好仔细阅读使用说明书，了解具体的用法和操作步骤。
电动车控制器使用说明
电动车控制器使用说明①自学习模式：只接电源线、电机相线、霍尔线、学习线，打开电源锁，电机中速运转，如果电机反转，拔开学习线再插即变正转；然后拔开学习线，依次接好转把、刹把等其它功能线，电机运转正常即可（电机不转请检查刚接上的功能线是否正常）。
如果感觉调试后电机运转不正常，请使用“全自动学习模式”再调试一遍。
②全自动学习模式：（此模式不使用学习线，请始终保持学习线处于断开状态）a.只接电源线、电机相线、转把线，打开电源锁，转动调速把，如果电机反转，将电机相线任意两根互换即可正转。
b.电机正转后再接上电机霍尔线，慢慢转动调速把，如果电机一转就停，说明电机霍尔是好的，控制器已进入有霍尔状态工作，调速把回零再给，即可正常运行；如果慢慢转动调速把，电机不停，则说明电机霍尔是坏的，控制器只能在无霍尔状态下工作。
然后把其它功能线接好即可。
电动车控制器不能进入有霍尔状态时可能有如下原因：1.正常待机状态，用外力拨动电机，电机霍尔信号输入端，应有高低电平变化，如没有变化电机霍尔坏。
2. 二极管D9（见原理图）损坏，电阻R59、R60、R61、R62、R63、R64虚焊，霍尔线插头没接好。
电动车控制器维修经验：1. 开机后如测得78L05输出为8V左右，一般来说是电源部分2907（5401）损坏，这种情况下可导致故障指示灯短闪二次，误判为欠压故障，实际上不是欠压电路有问题。
2. 本电路只有在调速把或电机霍尔接上后电路才有稳定的5V输出。
3. 开机后15V只有零点几伏，电阻RP1、RP2开路、虚焊。
如15V电压升到25V左右，多是2907、2N5551损坏。
4. 开机后15V升到30V左右，应检查LM358是否虚焊，2907是否损坏，如没有坏，应测量LM358一脚电压1.5伏是否升到了5伏，如是LM358坏。
5. 开机15V和5V都不正常，应检查驱动电路，一般是驱动电路有短路现象或CPU主芯片击穿等。
电动车控制器电源故障检测：如果14V、5V负载器件损坏或损伤，都有可能引起开关电源的不正常工作。
MPPT太阳能电动车升压控制器说明书(600W)
MPPT太阳能电动车升压控制器说明书(600W)安全建议：1.蓄电池存储了大量能量，在任何情况下使用时，一定不要让蓄电池短路，我们建议蓄电池线上连接保险丝（慢动作型，根据控制器额定电流选型）。
2. 蓄电池能产生可燃性气体。
请远离火花，火或者无保护的火焰。
保证蓄电池存放处通风。
不要接触或者短路电线或端子。
因为在某些端子或电线上可以产生高达蓄电池两倍的额定电压，需要操作时，注意使用绝缘工具。
3. 请保证儿童远离蓄电池和控制器。
4. 请遵守蓄电池厂商的安全建议。
5. 安装本控制器时，最好不要将控制器直接安装在金属支架上。
适用范围：控制器只适用太阳能电池板输入充电，额定电压为48V/60V/72V的系统，蓄电池为胶体电池、液体开口或者密封式(VRLA阀控密封)的铅酸蓄电池，也可以为锂电池、磷酸铁锂电池等电池充电。
功能特点：1. 48V/60V/72V蓄电池选择和自定义蓄电池充满电压(通过按键设置）。
2. 内置童锁安全开关，锁定后外部无法设置蓄电池参数，防止误触按键造成充电错误，童锁开启后不影响数码管显示和电压查询。
3. 四位LED数字直观的显示太阳能板电压、太阳能板充电电流、蓄电池电压。
3. 改进的MPPT充电算法, 尽可能多地把电池板的能量抓取出来，并兼顾到强光和弱光。
4. 直观的LED显示，让用户了解太阳能，蓄电池运行状态。
5. 控制器完全从太阳能电池板取电，不消耗蓄电池能量。
6. 具有过充，太阳能电池输入反接，蓄电池防反接保护（保险丝熔断）。
控制器面板图：外形尺寸：LED指示灯：控制器的安装及使用：1.导线的准备：先确定导线的长度，确定安装位置后，尽可能减少导线的长度，以减少电损耗。
2.先接太阳能电池，注意正负极，不要反接。
如接反，控制器指示灯没有任何指示，不会损坏控制器内部元器件。
如连接正确，太阳能指示灯，应该有指示。
3.再连接蓄电池的导线，注意正负极，不要反接；如果有阳光,太阳能充电电流会有显示，否则检查连接对否。
雅迪电动车小飞象3.0控制器的使用说明
雅迪电动车小飞象3.0控制器的使用说明雅迪电动车小飞象3.0控制器的使用步骤说明：1、首先将启动钥匙插入，然后顺时针转向“ON”的位置，接通电瓶车电源。
2、仪表盘主要显示行驶速度和电池电量，接通后电量指针由零指向实际值。
3、调节左右后视镜至合适位置，可直接扳动后视镜下方。
4、转动右边的调速转把启动电瓶车，转把旁边有绿色的换挡按钮，有“经济”、“动力”、“高速”三个挡位可选择，喇叭按钮则在换挡按钮左边。
5、快速转动调速转把可进行提速，减速时需松开调速转把并捏住刹车。
6、左边把手附近有左右方向灯开关，左右拨动即为打方向灯，中间突出按钮为取消方向灯。
7、方向灯开关上方为近光、远光灯按钮，在此之前需将右边把手附近的相应开关拨到左边。
8、同时，仪表盘上也有方向灯及夜间灯开启的指示。
雅迪电动车小飞象3.0控制器解速方法：第一种：不要打开电源，捏住刹把，调速把转到底，立即打开电源，在捏住刹把状态下，连续转动调速把到最大限度3次，第三次调速把转到底保持5至8秒，即可解锁成功。
第二种：不管原来是全速还是限速状态，在【关闭电锁】的状态下，捏住刹把的同时，将调速把转到底。
然后，打开电门锁，保持调速把到底和刹车3-5秒，即可进入全速状态。
切换为限速状态步骤：（不管之前什么状态）①在电源锁关闭状态下，车梯撑起，电机轮毂静止。
(如果轮毂转动，下面操作无效，即防止骑行时误操作)。
②转把转到底（转到最大信号大于3V），同时捏着刹车（左、右把均可）。
③打开电源锁。
④保持刹车状态，连续做2次转把完全松开后，再把转把转到底的动作。
⑤保持刹车和转把转到底状态3秒以上。
⑥完全松开刹把和转把。
⑦切换完成切换为永久全速状态步骤：（不管之前什么状态）①在电源锁关闭状态下，车梯撑起，电机轮毂静止。
(如果轮毂转动，下面操作无效，即防止骑行时误操作)。
②转把转到底（转到最大信号大于3V），同时捏着刹车（左、右把均可）。
③打开电源锁。
④保持刹车和转把转到底状态3秒以上。
豪迈威电动车控制器说明书
豪迈威电动车控制器说明书第一章：产品概述豪迈威电动车控制器是一款专为电动车设计的控制装置，具有高性能、高效率和高可靠性的特点。
该控制器采用先进的电子技术和控制算法，能够有效地管理电动车的各项功能和性能，提供安全可靠的驾驶体验。
第二章：技术参数1. 输入电压：支持多种电压输入，如36V、48V、60V等；2. 输出电流：根据电动车的需求，可提供不同的输出电流，如15A、20A、25A等；3. 电机控制方式：支持无刷直流电机控制，能够实现高效能的电机驱动；4. 制动系统：配备智能制动系统，能够实现刹车的安全和精确控制；5. 保护功能：具备过流、过压、低压、过热等多种保护功能，能够确保电动车的安全运行；6. 控制方式：可通过蓝牙或有线连接与电动车的仪表进行通信，实现各项功能的调节和监控。
第三章：安装与使用1. 安装前，请确保电动车的电池电压与控制器输入电压相匹配；2. 将控制器与电动车的电池、电机等部件进行正确连接，确保接线牢固可靠；3. 安装完成后，请仔细检查各项连接是否正确，确保没有短路或接触不良的情况；4. 打开电动车的电源开关，控制器将自动进行初始化，并启动系统自检；5. 在使用过程中，应注意控制器的工作状态和指示灯的显示，如发现异常情况，请及时停车检查；6. 若需要调节电动车的性能参数，可通过蓝牙或有线连接与控制器进行通信，进入参数调节模式进行设置。
第四章：常见问题与解决方法1. 电动车无法启动：首先检查电池电量是否充足，如果电量不足，请及时充电；其次检查控制器与电池、电机的连接是否松动或接触不良；2. 电动车无法刹车：请检查制动系统是否正常工作，如制动器与控制器的连接是否正确，制动器是否磨损严重；3. 控制器发热严重：请检查控制器是否通风良好，散热片是否清洁，是否存在过载工作；4. 控制器指示灯异常：请参考说明书中的指示灯说明，判断故障类型，并根据说明书中的解决方法进行处理。
第五章：注意事项1. 在安装和使用过程中，请务必按照说明书的要求进行操作，避免因不当使用而引发故障；2. 使用前请仔细阅读说明书，了解控制器的功能和特点，以充分发挥其性能；3. 使用过程中请注意安全，遵守交通规则，确保自身和他人的安全；4. 若遇到无法解决的问题，请联系豪迈威电动车售后服务中心或授权维修点进行处理。
雅迪小金鼠电控制器说明书
雅迪小金鼠电控制器说明书雅迪小金鼠电控制器是一种功能强大的电动车电控制器，可以控制车辆行驶速度、方向和刹车等功能，为使用者提供更加安全和舒适的驾乘体验。
本着用户友好的设计理念，本说明书将详细介绍雅迪小金鼠电控制器的使用方法及相应的注意事项。
1.使用前注意事项* 首次使用前，请先阅读本说明书，并确保了解电控制器的基本使用方法和安装方法。
* 在使用电控制器前，请先检查车辆的电路和电气设备是否完好，确保车辆的安全性。
* 在正常使用过程中，若出现电控制器过热等异常状况，请及时停车检查，并保持车辆远离火源和高温环境。
* 在长时间停车时，请务必关闭车辆电源开关，并切断车辆的电气设备供电，以防车辆的电池过度放电导致损坏。
* 在使用电控制器过程中，请勿随意更改电控制器的参数设置，以免造成车辆损坏或人员伤害。
2.使用方法* 开机：确保车辆的电量充足，并按下车辆的电源开关，此时电控制器会自动启动。
* 加速：按下车辆的加速按钮，电控制器会控制电动车的电机输出电能，实现车辆的加速。
* 刹车：按下车辆的刹车按钮，电控制器会协调电动车的制动器和电机，实现车辆的刹车。
* 方向控制：通过车辆的方向控制装置，实现车辆的左转、右转、前进、后退等方向控制。
* 关机：在停车之前，请先按下电动车的刹车按钮，再关闭电源开关，以保障车辆的安全。
3.注意事项* 在使用电控制器过程中，请勿长时间连续使用，以免过度消耗车辆的电量和损坏电控制器等设备。
* 在行驶过程中，请注意路面和周围环境的状况，避免发生碰撞和其他安全事故。
* 在停车时，请尽量选择平坦和干燥的路面，并保持车辆稳定，以防滑倒和其他不必要的事故。
* 在充电时，请务必使用原装充电器，并遵守相关的用电安全规定，以确保充电的安全性和有效性。
* 在保养电动车时，请先关闭电源开关，并避免进行电池拆卸、线路更改等危险操作。
综上所述，雅迪小金鼠电控制器是一款高效、安全、易用的电动车控制器，用户可以根据本说明书的指导和注意事项，更加方便地使用和保养电动车，享受更加愉快的驾驶体验。
雅迪贝塔电动车控制器说明书
雅迪贝塔电动车控制器说明书第一章产品概述雅迪贝塔电动车控制器是一款专为雅迪贝塔电动车系列设计的控制器，其主要功能是控制电动车的动力系统，确保其正常运行。
本说明书将详细介绍该控制器的使用方法、性能参数以及注意事项。
第二章使用方法2.1 控制器的安装确保电动车的电池已经安装好并充满电。
然后，将控制器与电动车的电池连接，并将控制器的其他连接线与电动车的电机、显示器等部件连接好。
最后，检查各连接是否牢固，确保无松动情况。
2.2 控制器的开关机控制器的开关机是通过电动车的启动开关来控制的。
当电动车的启动开关打开时，控制器会自动开机。
当电动车的启动开关关闭时，控制器会自动关机。
2.3 控制器的操作雅迪贝塔电动车控制器的操作非常简单。
用户只需通过电动车的手柄或脚踏板控制车速，控制器会根据用户的操作信号来控制电机的转速，并实现加速、减速以及刹车等功能。
第三章性能参数3.1 输入电压：控制器能够适应不同电压的电动车，输入电压范围为48V-72V。
3.2 输出电流：控制器的输出电流决定了电动车的动力大小，输出电流范围为10A-30A。
3.3 最大功率：控制器的最大功率决定了电动车的最高速度和最大承载能力，最大功率范围为500W-2000W。
3.4 保护功能：控制器具备过流、过压、过温等多种保护功能，能够有效保护电动车及控制器的安全。
第四章注意事项4.1 控制器的安装和维修应由专业技术人员进行，不得私自拆卸或改装。
4.2 使用前应检查控制器及其连接线是否完好，如有损坏应及时更换或修复。
4.3 控制器工作时应保持通风良好，避免过热。
4.4 控制器不得受到撞击、水浸或长时间暴露在高温环境中，以免损坏或影响性能。
4.5 使用过程中如发现异常情况，应立即停止使用，并联系售后服务中心进行检修。
4.6 控制器不得与高压电源直接接触，以免发生触电事故。
4.7 控制器的使用年限一般为2-3年，超过使用年限后应及时更换。
第五章常见问题及解答5.1 为什么电动车无法启动？答：可能是控制器未开机，请检查电动车的启动开关是否打开。
350W控制器说明书
一、自学习超智能双模四合一无刷电动车控制器技术特点三、自学习超智能型无刷电动车控制器接线说明1、36V、48V自动识别上电默认电源电压然后存储到芯片中；2、有霍尔无霍尔自动转换、自动兼容，一秒内完成学习；3、真正零启动，无抖动；4、专业的技术保证了大电流、低发热；黄 霍尔W 5、专业的技术，保证了可承受较高的发热而不损害MOS功率管；绿 霍尔V 红 电源＋ 6、对电枢电流进蓝 霍尔U 7、启动力矩大，爬坡能力强；黑 GND红 电门锁8、堵转能力强，并具有自动识别保护功能； 9、更多的保护措施、安全可靠； 10、SMT工艺制造、一致性好；11、36/48V-350W超智能型无刷电动自行车控制器绿 转把额定电压:36V/48V；黑 GND 功率：350W；蓝色防盗信号红 ＋5V欠压：31V±0.5V/42V±0.5V 橙色正极限流：17±1A紫色电门锁刹车断电：底电平﹢高电平绿色推电机报警蓝 电机U转把电压：1.1V～4.2V黑色负极 备注：超智能型具有：软启动、低噪音、1:1助力、巡航、防盗、飞车保护、堵转保护、MOS管动态保护、电机掉线保护、 白 低电平刹车黄 电机V霍尔线掉线保护、相位兼容（60°/120°自动识别）、 黑 GND过流保护、智能化电池管理、低电压预警、欠电压保护、柔性电制动刹车（E-ABS)及滑行反充电等功能。
绿 电机W二、自学习超智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、控制器应安装在通风、防水、防震部位；灰色 EABS 黄/绿 助力信号 3、控制器接插件应接插到位，禁止将控制器电源正负极反接（既严禁红 ＋5V 粗红、细紫和粗黑；细红和细黑接反）灰色 EABS黑 GND4、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把、 电机、霍尔等线束，将电机识别模式开关线（细粉红）接插件对插， 打开电门锁，控制器进入电机自动识别模式，此时电机会慢速运转粉红 自学习 4-1、若电机正转，将电机识别模式开关线（细粉红）插件拔开蓝 仪表拧动转把电机高速运转学习过程结束。
电动车充电控制器的使用说明书
电动车充电控制器的使用说明书使用说明书一、产品概述电动车充电控制器是一种用于控制充电过程的电子设备，主要功能是管理和保护电池，在充电时提供稳定的电流和电压输出。
本产品适用于各类电动车辆的充电需求，能有效延长电池寿命，提高充电效率。
二、产品特点1. 多重保护功能：该充电控制器具备多项保护功能，包括过流保护、过压保护、过温保护等，有效避免充电过程中的安全问题。
2. 高效充电：通过采用先进的充电控制算法和高效的电源管理技术，能够快速、稳定地完成充电过程，并确保电池的最佳状态。
3. 用户友好操作界面：本产品提供直观明了的操作界面，使用户能够轻松了解充电状态和参数，并可以根据需要进行相应的设置。
4. 兼容性强：电动车充电控制器能够适配不同类型和品牌的电动车辆，具有较高的兼容性。
三、使用注意事项1. 请在使用本产品之前，先仔细阅读本说明书，并正确接线。
2. 在使用过程中，严禁擅自拆卸或改动充电控制器，以免引起故障或危险。
3. 充电控制器应放置在通风良好、干燥无尘的环境中，并避免与水或湿气直接接触。
4. 充电控制器电源线的插头与插座连接应牢固可靠，避免接触不良导致火灾或触电。
5. 在充电过程中，如果发现异常情况（如异常声音、异味等），应立即停止充电并断开电源，及时联系售后服务部门。
6. 本产品只能由专业人员进行维修和保养，非专业人员不得擅自拆修。
7. 充电控制器应远离火源、易燃物和易爆物，确保使用安全。
四、操作步骤1. 将充电控制器与电源连接，并确保电源开关处于关闭状态。
2. 将充电控制器与电动车辆连接，确保连接牢固。
3. 打开电源开关，此时充电控制器会自动进行识别和判断，并展示相关信息。
4. 按照需求，选择合适的充电模式，并设置相应的参数（如电流、电压等）。
5. 确认设置无误后，启动充电过程，此时充电控制器会根据设定的参数进行充电管理和保护。
6. 在充电过程中，可以随时查看充电状态和参数，如果需要修改参数，可以随时进行调整。
电动车控制面板操作手册
电动车控制面板操作手册1. 产品介绍电动车控制面板是电动车最重要的控制装置之一，它通过集成的电子元件实现对车辆的各项功能进行控制和监测。
本手册将详细介绍电动车控制面板的各个功能及其操作方法，帮助用户轻松上手使用电动车。
2. 功能概述电动车控制面板通常包括以下功能：2.1 电源开关电源开关用于启动和关闭电动车。
在启动前，请确保电源开关处于关闭状态，以避免意外启动。
2.2 动力模式选择控制面板提供多种动力模式选择，例如普通模式、节能模式等。
用户可以根据需求选择适合自己的动力模式。
2.3 油门控制油门控制通过旋钮或按钮实现。
向前拧动油门旋钮或按下油门按钮，车辆将逐渐加速；反之，向后拧动油门旋钮或松开油门按钮，车辆将减速甚至停止。
2.4 刹车系统刹车系统包括前刹车和后刹车，用户可通过控制面板上的刹车手柄或按钮实现刹车功能。
在紧急情况下，使用刹车手柄可实现快速刹车，确保行车安全。
2.5 显示屏控制面板上通常配备有显示屏，用于显示车速、电池电量、里程等信息。
用户可通过显示屏的功能键实现不同信息的切换。
2.6 灯光控制灯光控制功能包括大灯、示宽灯、转向灯等。
用户可通过控制面板上的按钮或开关控制灯光的打开和关闭。
2.7 报警指示控制面板上的报警指示灯可用于提醒用户电池电量低、刹车故障、故障代码等异常情况。
用户应根据报警指示灯的显示及变化，及时采取相应措施。
3. 操作说明3.1 上电与启动打开电源开关后，控制面板将自动上电。
根据控制面板上的显示屏提示，按下启动按钮或拧动油门旋钮，车辆即可启动。
3.2 动力模式选择通过控制面板上的功能键或拨动开关，选择适合自己的动力模式。
当动力模式的切换完成后，显示屏上将显示当前选定的动力模式。
3.3 油门控制通过旋钮或按钮实现油门控制。
向前拧动油门旋钮或按下油门按钮，车辆将加速；向后拧动油门旋钮或松开油门按钮，车辆将减速。
3.4 刹车操作使用手柄或按钮实现刹车操作。
当需要刹车时，牢牢握住刹车手柄或按下刹车按钮，车辆将迅速停止。
雅迪熊猫电动车参数控制器说明
雅迪熊猫电动车参数控制器说明
1、会看正负极，区别得出电门锁线。
首先将打到直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。
2、学会电源线和电门锁线的简单操作。
需要知道的是控制器电源线粗红色的是正极，粗黑色的是负极。
接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常。
3、学会对接白色学习线，学习接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。
4、掌握电机上各种线的意思。
掌握规则，顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。
拆开电瓶可以看到“+”电源正极“-”电源负极。
5、测试霍尔好坏的方法。
整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20v档位，先确认控制器有5v电源输出，再用黑表笔接在霍尔地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0v到5v的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了。
指针在0v到5v之间摆动，霍尔是好的。
6、接仪表线和找出转把线。
拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。
拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。
7、接刹车断电线。
拆下刹把会发现刹把有2根线刹把就是一个常开开关，把这2根线直接接在控制器刹车断电上就可以了。
新顺电子电动车控制器使用说明书
目录1.规格参数…………第二页2.产品特点介绍…………第二页3.产品功能介绍…………第三页4.无霍尔技术优点…………第五页5.关电门自动锁防盗功能…………第六页1电动自行车控制器规格参数：1.最大限流值：六管（17A）。
2.适用电压：36V，48V，60V（默认为48V）。
3.输出功率：六管（350W），九管（450W），十二管（500W），十五管（800W）。
4.欠压保护值：默认为41.5±1V。
5.电机角度：120和60度兼容。
6.转把调速电压：1.35—3.2V。
小于1.35V，PWM等于0%；大于3.2V，PWM等于100%。
产品特点介绍：1.利用同步整流技术降低了控制器反向续流引起的发热量。
上下管驱动的死区时间由单片机内部的无刷驱动模块产生，稳定可靠。
2.恒流控制技术，确保了电动车启动扭矩大。
峰值电流控制技术确保了电流最大值不会超过MOS管所能承受的峰值。
逐波限流技术，电流的检测和控制在每个PWM周期内完成，使电流值时时处于单片机的掌控之中。
硬件过流保护，能在控制器发生故障后以最快的速度切断电流输出，从而防止控制器进一步损坏。
3.电池电压不足自动降流技术。
当电池电压不足又没到欠压保护时，如果持续大电流输出，电池的内阻会导致控制器马上进入欠压保护，而电池其实还是有电的。
针对这种情况，我们的控制器在电池电压小于44V时，限流值会随着电池电压降低而减小，因此控制器能够继续以小电流形式运行，有效的提升了电动车的续航里程。
当电池电压小于欠压保护点后，就关闭输出，保护电池。
4.适应电机范围广。
此方案可以匹配转速很高的电机，可以匹配低内阻的电机，可以匹配60和120度相位电机。
5.功能齐全，具备了目前最常用的功能，一个控制器具备多种功能，适用多种用途。
6.保护功能齐全，有效的降低了返修率。
确保有效的保护控制器的同时，当故障排除后，只要转把回零，就可以推出保护状态。
这样既能保护控制器，又不影响控制器正常工作。
电动车遥控器的使用方法
电动车遥控器的使用方法
电动车遥控器的使用方法因品牌和型号而异，但通常情况下，你可以按照以下步骤来操作：
1. 找到正确的按钮：不同品牌的电动车遥控器可能会有不同的按钮和标识。
请查看说明书或联系制造商了解如何正确地使用遥控器。
2. 对准车辆：将遥控器对准车辆的接收器。
确保在有效距离内，并尽可能接近车辆。
3. 设置功能：根据说明书或制造商提供的信息，选择你想要的功能。
通常包括开启、关闭车灯、设置灯光亮度等。
4. 调整灵敏度：如果你想增加或减少遥控的距离或准确性，可以调整遥控器的灵敏度。
有些遥控器具有灵敏度调节选项。
5. 保存设置：一旦你完成了所有必要的设置，最好将它们保存在你的记忆中，以便随时使用。
这将使你更熟悉这些功能的用法，并且不容易忘记。
需要注意的是，不同品牌和型号的电动车遥控器可能略有不同，因此在使用时需要根据具体情况进行调整和适应。
电动三轮车思科智能无刷控制器15MOS说明书
电动三轮车思科智能无刷控制器15MOS说明书
P115电动车防盗器说明书功能键状态功能操作说明(设定键)平常有声防盗短按一下喇叭Bi一声,3秒后进入防盗警戒状态,首次振动触发,报警短Bi-5声，15秒内再受触发，喇叭长鸣10秒,车匙断电,无法启动.警戒中紧急报警短按一下在防盗警戒中,如受到ACC触发,均触发报警:，喇叭报警15秒，车匙同步断电。
行驶中防骑劫、防抢短按一下电车3秒内车匙断电喇叭鸣叫,无法再启动。
报警中暂停报警短按一下在报警状态下,短按一下,暂停报警,维持原防盗状态.(解除键)警戒中防盗解除短按一下喇叭Bi-两声,解除防盗警戒.报警中解除报警短按一下喇叭Bi-两声,回到平常状态。
.行驶中遥控熄火短按一下电车立即断电停车。
（静音键）在平常或有声防盗中静音防盗短按一下喇叭长叫一声，进入静音防盗。
在受震动触发时，喇叭无声，但车匙同时断电无法启动。
打开钥匙开关时会有声报警。
(寻车键)平常或警戒中寻车短按一下警号鸣响4秒,告诉车主车所在位置.在平常状态下灵敏度调节按住不放喇叭响4秒后，自动进入灵敏度调节状态状态，依次为弱、中、强三档，每档提示一次。
确认后松开。
（一档最迟钝，三档最灵敏）注；主机套线处有一绿色环形线（为震动灵敏度选择线），剪断降低灵敏度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动车控制器使用说明
①自学习模式：只接电源线、电机相线、霍尔线、学习线，打开电源锁，电机中速运转，如果电机反转，拔开学习线再插即变正转；然后拔开学习线，依次接好转把、刹把等其它功能线，电机运转正常即可（电机不转请检查刚接上的功能线是否正常）。
如果感觉调试后电机运转不正常，请使用“全自动学习模式”再调试一遍。
②全自动学习模式：（此模式不使用学习线，请始终保持学习线处于断开状态）
a.只接电源线、电机相线、转把线，打开电源锁，转动调速把，如果电机反转，将电机相线任意两根互换即可正转。
b.电机正转后再接上电机霍尔线，慢慢转动调速把，如果电机一转就停，说明电机霍尔是好的，控制器已进入有霍尔状态工作，调速把回零再给，即可正常运行；如果慢慢转动调速把，电机不停，则说明电机霍尔是坏的，控制器只能在无霍尔状态下工作。
然后把其它功能线接好即可。
电动车控制器不能进入有霍尔状态时可能有如下原因：
1.正常待机状态，用外力拨动电机，电机霍尔信号输入端，应有高低电平变化，如没有变化电机霍尔坏。
2. 二极管D9（见原理图）损坏，电阻R59、R60、R61、R62、R63、R64虚焊，霍尔线插头没接好。
电动车控制器维修经验：
1. 开机后如测得78L05输出为8V左右，一般来说是电源部分2907
（5401）损坏，这种情况下可导致故障指示灯短闪二次，误判为欠压故障，实际上不是欠压电路有问题。
2. 本电路只有在调速把或电机霍尔接上后电路才有稳定的5V输出。
3. 开机后15V只有零点几伏，电阻RP1、RP2开路、虚焊。
如15V电压
升到25V左右，多是2907、2N5551损坏。
4. 开机后15V升到30V左右，应检查LM358是否虚焊，2907是否损坏，
如没有坏，应测量LM358一脚电压1.5伏是否升到了5伏，如是LM358坏。
5. 开机15V和5V都不正常，应检查驱动电路，一般是驱动电路有短路现
象或CPU主芯片击穿等。
电动车控制器电源故障检测：
如果14V、5V负载器件损坏或损伤，都有可能引起开关电源的不正常工作。
检测方法一：去掉全部外接的部分，打开电源，使用万用表直流档测量14V、5V电源是否正常，如果不正常，应首先修理电源部分，使得电源正常工作。
如果正常则是负载部分有短路故障。
检测方法二、在关闭电源情况下用万用表电阻档测量14V电源输出端与地的电阻为5KΩ左右，5V电源输出端与地的电阻为1.6K左右。
如果以上数值不对，可检查相关元件，排除故障。
