红外热成像三种热图
合集下载

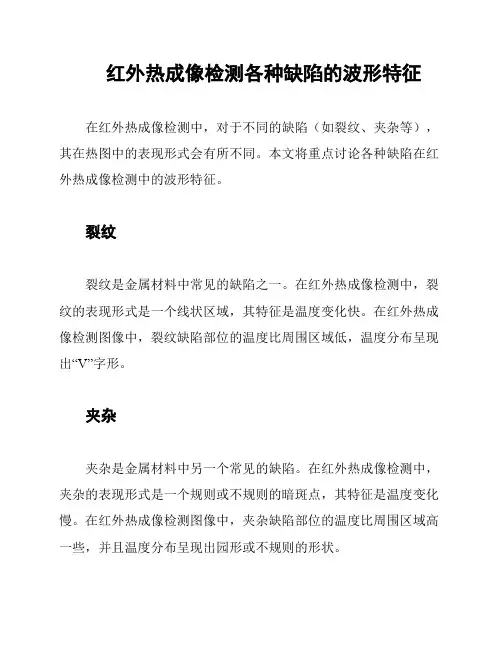

红外热成像检测各种缺陷的波形特征
红外热成像检测各种缺陷的波形特征
在红外热成像检测中，对于不同的缺陷（如裂纹、夹杂等），其在热图中的表现形式会有所不同。
本文将重点讨论各种缺陷在红外热成像检测中的波形特征。
裂纹
裂纹是金属材料中常见的缺陷之一。
在红外热成像检测中，裂纹的表现形式是一个线状区域，其特征是温度变化快。
在红外热成像检测图像中，裂纹缺陷部位的温度比周围区域低，温度分布呈现出“V”字形。
夹杂
夹杂是金属材料中另一个常见的缺陷。
在红外热成像检测中，夹杂的表现形式是一个规则或不规则的暗斑点，其特征是温度变化慢。
在红外热成像检测图像中，夹杂缺陷部位的温度比周围区域高一些，并且温度分布呈现出园形或不规则的形状。
金属接头腐蚀
金属接头腐蚀是金属材料中的另一个常见缺陷。
在红外热成像
检测中，金属接头腐蚀的表现形式是一个大小和形状不定的不规则
区域，其特征是温度变化比较慢。
在红外热成像检测图像中，金属
接头腐蚀缺陷的温度往往比周围区域高一些。
毛细管效应
毛细管效应是液体材料中的一种常见现象。
在红外热成像检测中，毛细管效应的表现形式是一条细线，其特征是温度变化非常快。
在红外热成像检测图像中，毛细管效应缺陷部位的温度比周围区域低，温度分布呈现出类似于“U”或“J”的形状。
综上所述，不同的缺陷在红外热成像检测中的表现形式和波形
特征是不同的。
通过对各种不同缺陷的波形特征进行研究，可以更
好地识别和定位金属材料中的各种缺陷。
TMT红外热像技术ppt课件
红外热像技术无疑为人们提供了一个了解人体功能状态的一个新的视角、一 种新的手段、一个新的方法、一种新的理念，是对当前主流医学技术方法的 重要补充，是对人类健康事业的重要贡献。
9
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
二者一个反映组织的形态结构，一个反映细胞代谢的状况水平。尺有所短， 寸有所长，相辅相成，相得益彰。
该怎么认识这一功能影像技术呢？ 怎样理解功能与形态结构的关系呢？
11
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
12
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
红外热像技术与功能影像
怎样理解功能 • 现代影像学技术可以达到极高的分辨率，可以将物体或组织结构清晰撇现甚
至可以三维成像。比如一个杯子，现在形态学影像技术可以把它的形态结构 淤现得非常清晰，甚至可以进行三维成像， • 但如果问你这个杯子是凉的还是热的？形态学影像是不能告诉你的。要想知 道这个杯子是凉的还是热的可以有很多种方法，最简单的一用手摸下就知道 了 ，但用手来感知杯子的温度与形态学影像技术显现杯子的结构是两种不 同手段反映同一个事物的不同特质，杯子的形态结构如何与它是凉还是热， 是没有必然联系的。 • 也就是说，形态与功能有相关性但并无必然的、可明显分辫的联系，显然， 形态与功能是分别从不同角度反映事物的不同特性的两种技术形式。
红外热像技术与功能影像
怎样理解功能 对“人”这一生命体来说： 1 ．功能是一个模糊的能力概念。 2 ．功能是一种动态的生命状态，功能是与生命共存的。 3 ．功能与形态结构并无必然的、明显的、可分辨的线性相关性。 4 ．温度、电压、电场、磁场、压力、阴阳气血、精、气、神等是功能 的反映形式。 功能是与生命相依存的。人要是没有生命，也就没有了功能，其躯壳的存 在是没有任何意义的！
9
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
二者一个反映组织的形态结构，一个反映细胞代谢的状况水平。尺有所短， 寸有所长，相辅相成，相得益彰。
该怎么认识这一功能影像技术呢？ 怎样理解功能与形态结构的关系呢？
11
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
12
1、红外热像技术 为深入学习习近平新时代中国特色社会主义思想和党的十九大精神,贯彻全国教育大会精神,充分发挥中小学图书室育人功能
红外热像技术与功能影像
怎样理解功能 • 现代影像学技术可以达到极高的分辨率，可以将物体或组织结构清晰撇现甚
至可以三维成像。比如一个杯子，现在形态学影像技术可以把它的形态结构 淤现得非常清晰，甚至可以进行三维成像， • 但如果问你这个杯子是凉的还是热的？形态学影像是不能告诉你的。要想知 道这个杯子是凉的还是热的可以有很多种方法，最简单的一用手摸下就知道 了 ，但用手来感知杯子的温度与形态学影像技术显现杯子的结构是两种不 同手段反映同一个事物的不同特质，杯子的形态结构如何与它是凉还是热， 是没有必然联系的。 • 也就是说，形态与功能有相关性但并无必然的、可明显分辫的联系，显然， 形态与功能是分别从不同角度反映事物的不同特性的两种技术形式。
红外热像技术与功能影像
怎样理解功能 对“人”这一生命体来说： 1 ．功能是一个模糊的能力概念。 2 ．功能是一种动态的生命状态，功能是与生命共存的。 3 ．功能与形态结构并无必然的、明显的、可分辨的线性相关性。 4 ．温度、电压、电场、磁场、压力、阴阳气血、精、气、神等是功能 的反映形式。 功能是与生命相依存的。人要是没有生命，也就没有了功能，其躯壳的存 在是没有任何意义的！
红外热成像三种热图
9、内衣的干扰 双侧乳腺外下象限见扇形热区
.
24
9、更年期 \ 月经二、生理因素的干扰热图研究 １、肥胖脂肪组织产生的低温干扰
肥胖致腰腹部脂肪堆积，脂肪堆积处热衰减明显，形成相对低温。
.
26
２、毛发产生的干扰 左图 ：胡须产生的干扰
右图：阴毛产生的干扰
.
27
头发产生的干扰
.
47
Discus intervertebralis jut
.
49
X 片 Discus intervertebralis jut 热图 髂胫束劳损,无椎间盘突出症
.
50
左小腿痛, 腰椎间盘突出(右）
主诉 左小腿、左足底痛,腰椎间盘突出（右）
热图 左小腿痛区低温,但无神经根干刺激征像
体征 左小腿后方痛区低温压痛诱发痛、知觉正常
.
43
与组织结构诊断为主的影像学相比较
五大优势应用领域
●疼痛(软组织颈肩腰腿痛)部位、性质、程度 ●急、慢性炎症的部位、范围、程度 ●肢体动静脉血管功能状态、血供情况 ●肿瘤的预警指示,全程监视、疗效评估 ●亚健康状况测定和评估
.
44
红外热像技术临床应用亮点
红外疼痛技术:红外热像诊断技术 和疼痛微创治疗技术结合，是一 种新的疼痛治疗工作模式。
.
28
（三）非本病病理因素的干扰 １、胆囊手术后
左图：患者于检查前一年行胆囊切除术， 右图 ：箭头示右上腹斜行的手 术疤痕。术区因粘连机化形成的低温改变
.
29
２、剖宫产术后 手术切口瘢痕，增生性肉芽组织，形成与切口方向一致线状高温。
.
30
子宫切除术后
.
31
３、脐疝术后
红外热成像基础知识
我们已经看到不同物体有不同的辐射性能。虽然理想的黑体辐射源实际很少存在，但 物体的辐射特性通常还是相对于黑体（一个完全辐射体）来描述的。黑体的辐射能量表示 为 Wbb，同温度的“普通”物体的辐射能表示为 Wobj，用两者的比值描述物体的辐射系数 。 Wobj = W bb 它介于 0—1 之间。物体的辐射性能越好，其 越高。一个物体对所有的波长都有同一 的辐射系数 ，则称该物体为灰体。 因而，对灰体来说，Stefan-Bolzmann’s law 形式如下： W = T4 W/m2 这说明灰体辐射的总能量相对于黑体辐射的总能量以辐射系数 为比例而减小。对比下图 两曲线：
_____________________________________________________________________ -18611194295//861052459970 V1.0
本资料为 FLIR 公司红外热成像基础知识培训资料，如果转载请注明“转载资料来源于 flir 公司”
32º
3
3
2
22º
21º
2
手的温度约为 32ºC ，桌面温度为 21ºC。如果我们对桌面近距离观察，可以发现一些 来自手上的反射。这些反射看上去要比桌子的其他部位的温度略为高些。当然，热像仪不 仅接受目标的直接辐射，还接受别的目标在被热像仪记录之前反射的辐射。 因为热像仪离目标有一定的距离，目标辐射到达热像仪前要通过空气，所以目标辐射 会受到一定程度的影响。 最后辐射到达热像仪。热像仪有物镜，它使热辐射聚焦到热辐射感受器上。此感受器 称为红外探测器。
_____________________________________________________________________ -18611194295//861052459970 V1.0
中医红外热成像技术详解
• 炎症急性期、恶性肿瘤早期都因为局部组织水肿充血、代 谢加快等改变，故局部表现出热偏离居多；缺血、瘢痕化 脂肪化、囊肿病理改变、局部缺血、代谢减缓等改变，故 局部表现凉偏离居多。
例：能量与物质形态的改变互为热结构，可
以帮助临床医生推断病性的发展，比如肿瘤病 人经过治疗后，局部温度下降，说明治疗对肿 瘤产生遏制，由此即可做出治疗效果的预知， 对复发和转移灶做出早期、准确的诊断并及早 施治，则可以有效地延长患者的生存时间。
组织结构热态变化具体规律为：脂肪组织呈低温区；
肌肉组织越厚温度越低；表浅脏器热态分布（温度） 高于深层器官，大血管通过区热态（温度）增高；动 脉高于静脉；体壳部分（包括皮肤）的热态分布（温 度）为体表温度，其最外层是皮肤温度。体核部分 （包括心、肺、腹腔器官、脑）的温度称为体核温度。 表层温度是不稳定的，特别是皮肤的温度，容易受环 境温度、衣着等条件的影响，温度波动的幅度也大， 不同部位存在差异。体核温度比体表温度高、稳定， 不同部位虽有差异，但都维持在一个较恒定的范围。
第二节生命热力学基础
（一）热力学基础知识
• 热力学第二定律（熵增原理）
• 第二定律认为热量从热的地方流到冷的地方，科学家 宁愿没有发现它。对任何物理系统，这都是显而易见 的特性，毫无神秘之处：开水变凉，冰淇淋化成糖水。 要想把这些过程颠倒过来，就非得额外消耗能量不可。 就最广泛的意义而言，第二定律认为宇宙的“熵” （无序程度）与日俱增。例如，机械手表的发条总是越来越松；
生命以负熵为生。也就是说它们会从外界源源不断地获
取负熵，去抵消其生命行为产生的熵增加，这样才能让它稳 定地维持在相对较低的熵水平上。因此，生物稳定保持在较 高的有序状态（熵较低的状态）的机制就是，持续不断地从 环境当中获得秩序。当然，植物最强大的“负熵”来源是阳 光 一个生命有机体在不断地增加它的熵，并趋于接近最大值的
例：能量与物质形态的改变互为热结构，可
以帮助临床医生推断病性的发展，比如肿瘤病 人经过治疗后，局部温度下降，说明治疗对肿 瘤产生遏制，由此即可做出治疗效果的预知， 对复发和转移灶做出早期、准确的诊断并及早 施治，则可以有效地延长患者的生存时间。
组织结构热态变化具体规律为：脂肪组织呈低温区；
肌肉组织越厚温度越低；表浅脏器热态分布（温度） 高于深层器官，大血管通过区热态（温度）增高；动 脉高于静脉；体壳部分（包括皮肤）的热态分布（温 度）为体表温度，其最外层是皮肤温度。体核部分 （包括心、肺、腹腔器官、脑）的温度称为体核温度。 表层温度是不稳定的，特别是皮肤的温度，容易受环 境温度、衣着等条件的影响，温度波动的幅度也大， 不同部位存在差异。体核温度比体表温度高、稳定， 不同部位虽有差异，但都维持在一个较恒定的范围。
第二节生命热力学基础
（一）热力学基础知识
• 热力学第二定律（熵增原理）
• 第二定律认为热量从热的地方流到冷的地方，科学家 宁愿没有发现它。对任何物理系统，这都是显而易见 的特性，毫无神秘之处：开水变凉，冰淇淋化成糖水。 要想把这些过程颠倒过来，就非得额外消耗能量不可。 就最广泛的意义而言，第二定律认为宇宙的“熵” （无序程度）与日俱增。例如，机械手表的发条总是越来越松；
生命以负熵为生。也就是说它们会从外界源源不断地获
取负熵，去抵消其生命行为产生的熵增加，这样才能让它稳 定地维持在相对较低的熵水平上。因此，生物稳定保持在较 高的有序状态（熵较低的状态）的机制就是，持续不断地从 环境当中获得秩序。当然，植物最强大的“负熵”来源是阳 光 一个生命有机体在不断地增加它的熵，并趋于接近最大值的
热成像技术
《第四修正案》中部分条文规定人民拥有在其家中获得确保免受不合理搜查的权利。直到一九六七年在 Katzv.UnitedStates案中最高法院才首次制定出这样的原则，即当人们主观上期待存在并为社会所确认具有合 理性的隐私受到政府侵犯之时，即发生《第四修正案》所指的搜查。自Katz案后最高法院即对什么是合理隐私期 待给出指引。在关于房屋的情形下，这一问题关涉到合理隐私期待在高度上达至的范围（四百至一千英尺）以及 其横向所至的终点（止于紧邻房屋对外有隔栏的区域）。
中国的热成像技术起步于70年代中期，经过20多年来不懈的努力，依靠我们自己的技术力量，中国工程人员 已经成功地研制开发出了多种热像仪和热成像系统。
成像仪
美国德克萨斯仪器公司（TI）在1964年首次研制成功第一代的热红外成像装置，叫红外前视系统，这类装置 利用光学元件运动机械，对目标的热辐射进行图像分解扫描，然后应用光电探测器进行光——电转换，最后形成 视频图像信号，并在荧屏上显示，红外前视系统至今仍是军用飞机、舰船和坦克上的重要装置。六十年代中期， 在红外前视装置的基础上，开发了具有温度测量功能的热红外成像装置。这种第二代红外成像装置，通常称为热 像仪。
司法界定
美国最高法院针对房屋内的热成像技术中确立新的界线，认定这属于<第四修正案>中所指的搜查。一九九二 年一月的一天，联邦探员怀疑DannyKyllo在其家中种植大麻植物于是使用了热成像仪来测量Kyllo房子中的热辐 射。热成像仪侦测到存在热辐射几乎所有的目标都有热辐射散出，且存在于散射出的温度值之间。联邦探员将热 成像仪固定在DannyKyllo房子的街对面，远离其房子周围部分，热成像的结果显示屋顶和侧墙都比房子的其他部 分温度高而且比其邻居的房屋温度高。持有这些侦测结果以及其他的相关信息，联邦探员相信DannyKyllo确实在 使用卤化灯种植大麻，于是他申请并获得了搜查令。
中国的热成像技术起步于70年代中期，经过20多年来不懈的努力，依靠我们自己的技术力量，中国工程人员 已经成功地研制开发出了多种热像仪和热成像系统。
成像仪
美国德克萨斯仪器公司（TI）在1964年首次研制成功第一代的热红外成像装置，叫红外前视系统，这类装置 利用光学元件运动机械，对目标的热辐射进行图像分解扫描，然后应用光电探测器进行光——电转换，最后形成 视频图像信号，并在荧屏上显示，红外前视系统至今仍是军用飞机、舰船和坦克上的重要装置。六十年代中期， 在红外前视装置的基础上，开发了具有温度测量功能的热红外成像装置。这种第二代红外成像装置，通常称为热 像仪。
司法界定
美国最高法院针对房屋内的热成像技术中确立新的界线，认定这属于<第四修正案>中所指的搜查。一九九二 年一月的一天，联邦探员怀疑DannyKyllo在其家中种植大麻植物于是使用了热成像仪来测量Kyllo房子中的热辐 射。热成像仪侦测到存在热辐射几乎所有的目标都有热辐射散出，且存在于散射出的温度值之间。联邦探员将热 成像仪固定在DannyKyllo房子的街对面，远离其房子周围部分，热成像的结果显示屋顶和侧墙都比房子的其他部 分温度高而且比其邻居的房屋温度高。持有这些侦测结果以及其他的相关信息，联邦探员相信DannyKyllo确实在 使用卤化灯种植大麻，于是他申请并获得了搜查令。
医学课件红外热成像技术
2019/12/27
正常人体热态分布特征2
• 3.生理情况下，人体正常体温可随昼夜周期、年 龄、性别、环境、精神紧张和体力劳动等因素的 影响而发生变化。
• 4.生理性热态区 • ⑴、大血管及浅表血管部分 • ⑵、散热差的部位 • ⑶、凹陷部位散热差及组织互相辐射 • ⑷、受压部位 • ⑸、结肠热态区
2019/12/27
正常人体热态分布特征3
• 5.生理性低热态区 • 凡是特别容易散热的部位:如机体的突出部位。或
不易导热的部位:如脂肪多肌肉厚的部位。这些都 比较易出现低温区。即生理性低热态区。 • 6.反应性热态区 • 某些腹腔炎症性疾病，热态图除了表现在病变部 位之外，还在同侧或中上腹部呈现高热态分布成 像图，且范围较广。此种热成像图非病理性。故 称为反应性热态区。
2019/12/27
腰椎间盘突出急性期临床特征
• 1.影像学：椎间盘突出改变。 • 2.疼痛：静息痛，自发痛，定位痛，持续痛。 • 3.神经根刺激征：如坐骨神经牵张试验，肌力，
感觉。 • 4.热图：疼痛肢体呈前，后，足底低温改变。
（四痛三低三改变一突出症）
2019/12/27
软组织疼痛循证医学思维
2019/12/27
内脏神经分布与皮肤区域的对应关系判断病变部位
• 颈段脊髓(C1-4:颈部;C5-T2:上肢) • 胸段脊髓(T1-5:气管,肺，心脏。T5-10:肝、胆、胰、
食管、胃、肠。T10-L2:肾、肾上腺、前列腺、膀 胱、尿道) • 腰骶段脊髓(L1-2、S2-5:子宫、睾丸、降结肠、直 肠;L1-S5:下肢)
• 1.直观全面可视：症状性质可视化。
•
疼痛治疗靶向化。
•
疗效评估客观化。
• 2.病理状态提示：
正常人体热态分布特征2
• 3.生理情况下，人体正常体温可随昼夜周期、年 龄、性别、环境、精神紧张和体力劳动等因素的 影响而发生变化。
• 4.生理性热态区 • ⑴、大血管及浅表血管部分 • ⑵、散热差的部位 • ⑶、凹陷部位散热差及组织互相辐射 • ⑷、受压部位 • ⑸、结肠热态区
2019/12/27
正常人体热态分布特征3
• 5.生理性低热态区 • 凡是特别容易散热的部位:如机体的突出部位。或
不易导热的部位:如脂肪多肌肉厚的部位。这些都 比较易出现低温区。即生理性低热态区。 • 6.反应性热态区 • 某些腹腔炎症性疾病，热态图除了表现在病变部 位之外，还在同侧或中上腹部呈现高热态分布成 像图，且范围较广。此种热成像图非病理性。故 称为反应性热态区。
2019/12/27
腰椎间盘突出急性期临床特征
• 1.影像学：椎间盘突出改变。 • 2.疼痛：静息痛，自发痛，定位痛，持续痛。 • 3.神经根刺激征：如坐骨神经牵张试验，肌力，
感觉。 • 4.热图：疼痛肢体呈前，后，足底低温改变。
（四痛三低三改变一突出症）
2019/12/27
软组织疼痛循证医学思维
2019/12/27
内脏神经分布与皮肤区域的对应关系判断病变部位
• 颈段脊髓(C1-4:颈部;C5-T2:上肢) • 胸段脊髓(T1-5:气管,肺，心脏。T5-10:肝、胆、胰、
食管、胃、肠。T10-L2:肾、肾上腺、前列腺、膀 胱、尿道) • 腰骶段脊髓(L1-2、S2-5:子宫、睾丸、降结肠、直 肠;L1-S5:下肢)
• 1.直观全面可视：症状性质可视化。
•
疼痛治疗靶向化。
•
疗效评估客观化。
• 2.病理状态提示：
医用红外热像仪在现代体检中的应用,医用红外热像的特点是什么？ ...
医用红外热像仪在现代体检中的应用，医用红外热像的特点是什么？ ...
遥测人体体表温度分布状态，摄取人体红外热幅射图像即“热图”，又称温差摄像。
常规测温：只能实现“点”的温度测定
热像测温：实时、动态、体表“面”的温度变化
红外热图：热--温度值，图--温度分布形态
红外热图的表示方式
高热区：桔红色或白色。
低热区：深/浅紫色。
温区：黄中有浅紫色/黄色。
凉区：黄色或黄绿色。
冷区：绿色或浅黑色。
医用红外热像的特点
1、红外热像仪系被动接受人体的自身辐射成像，对人体绝对无害，可用于各类病人，可随意频繁使用。
2、非接触测量，被查者无任何痛苦，检查方法简便迅速，特别适用于门诊和体检。
3、一次可以观察多个脏器甚至全身，可作为探索性检查，进而再进一步重点观测或作其他辅助检查，
尤适用于健康检查。
4、图像清晰直观、便于分析诊断，即查即果，不至延误治疗。
5、进行连续的动态观察，可将不同时间的温度进行对比分析。
温变早于病变，预示人体健康
现有影像诊断技术是通过各自的技术手段获得人体组织器官的结构、形态和功能变化的资料来诊断疾病。
实践证明，人体组织器官的器质性病变要疾病发展到一定程度才会出现。
事实上，在组织器官出现结构和形态变化之前，病灶区已经出现温度变化，其变化的形状和范围大小就反映了疾病的性质和严重程度。
因此通过采集温度变化的信息，便可提前发现阳性改变，对人体健康有预警作用。
红外热成像技术
医用红外热图
技术要素 生理热图
病理热图
干扰热图
读图原则：主诉、热图、体征三者高度一致
疼痛（感觉神经受刺激引起的） 哪里痛？怎么痛？加重或减轻因素？ （左边？右边？痛了多久？）
有无夜间痛？或痛醒？
运动器官性 （无夜间痛） 神经病理性 （有夜间痛） 持续痛、自发痛、 静歇痛、定位痛 痛觉、温觉、触压觉
取图以半身为基本体位，包括正前 和正后2个方向。
（即每个人全身至少有4张基本体位 图）
上半身取图：从头顶至上肢末端
注意事项：身体直立，双手略外展，手指张开。
下半身取图：从腰部至下肢末端
注意事项：身体直立，双脚略分开，踩在地毯上。
侧身取图
注意事项：侧身拍摄时，身体直立，双手抱头姿势，与 镜 头成45°站立。
据主诉、疼痛部位再额外加拍局部近距离图片
1.头痛：需加拍各方位近摄头部4张（头发前不盖额，后不
遮颈）。 2.肩痛：需加拍左右侧面肩部片及近距离正前、正后位片。 3.腰痛：需照下肢（近距离正前、正后位片）及脚底。 4.胸痛：需加拍左、右斜位片（拍出腋下及颈部淋巴结区域）及 近距离正前、正后位片。 5.膝关节、足踝拍摄：加拍近距离正前、后位、左右侧位（如右 侧位：面向右手面墙壁，右足前，左足后，双足置于同一水平 线上）。 6.腹痛：建议空腹或不饮酒的状态下拍照，加拍近距离正前、正 后位片。
脏腑肌腠位分明 人体解剖有什么脏器？哪一层有什么肌肉？需要 血管神经走向清 分清。 血管神经的走向位置要了解。 心胸肝胆重点看 疼痛诊断之余，还要关注重要脏器功能（心、胸、 全身疾患难再隐 肝、胆等） 读完热图查体征 这样疾患就容易发现了 看完热图，针对异常区域查体。 先叩后按痛点寻 先大范围叩诊，再局部按压，寻找最痛的点。 精确诊断是关键 诊断治疗要点、面结合，精确到点。 结合主诉、热图、查体，反复验证有无疏漏。 验证补漏反复印 造成疼痛区域的原因需查明，例如小腿痛可以来 上游下游责所主 自小腿？也可以来自梨状肌？需考虑局部通路上 病痛就此了然心 的卡压引起。 明确病因后，治疗就按照各科擅长手段施展即可。 针砭灸疗各般施 治疗手段以安全有效、解决功能为主，使疼痛得 安全有效痛立轻 到改善。
技术要素 生理热图
病理热图
干扰热图
读图原则：主诉、热图、体征三者高度一致
疼痛（感觉神经受刺激引起的） 哪里痛？怎么痛？加重或减轻因素？ （左边？右边？痛了多久？）
有无夜间痛？或痛醒？
运动器官性 （无夜间痛） 神经病理性 （有夜间痛） 持续痛、自发痛、 静歇痛、定位痛 痛觉、温觉、触压觉
取图以半身为基本体位，包括正前 和正后2个方向。
（即每个人全身至少有4张基本体位 图）
上半身取图：从头顶至上肢末端
注意事项：身体直立，双手略外展，手指张开。
下半身取图：从腰部至下肢末端
注意事项：身体直立，双脚略分开，踩在地毯上。
侧身取图
注意事项：侧身拍摄时，身体直立，双手抱头姿势，与 镜 头成45°站立。
据主诉、疼痛部位再额外加拍局部近距离图片
1.头痛：需加拍各方位近摄头部4张（头发前不盖额，后不
遮颈）。 2.肩痛：需加拍左右侧面肩部片及近距离正前、正后位片。 3.腰痛：需照下肢（近距离正前、正后位片）及脚底。 4.胸痛：需加拍左、右斜位片（拍出腋下及颈部淋巴结区域）及 近距离正前、正后位片。 5.膝关节、足踝拍摄：加拍近距离正前、后位、左右侧位（如右 侧位：面向右手面墙壁，右足前，左足后，双足置于同一水平 线上）。 6.腹痛：建议空腹或不饮酒的状态下拍照，加拍近距离正前、正 后位片。
脏腑肌腠位分明 人体解剖有什么脏器？哪一层有什么肌肉？需要 血管神经走向清 分清。 血管神经的走向位置要了解。 心胸肝胆重点看 疼痛诊断之余，还要关注重要脏器功能（心、胸、 全身疾患难再隐 肝、胆等） 读完热图查体征 这样疾患就容易发现了 看完热图，针对异常区域查体。 先叩后按痛点寻 先大范围叩诊，再局部按压，寻找最痛的点。 精确诊断是关键 诊断治疗要点、面结合，精确到点。 结合主诉、热图、查体，反复验证有无疏漏。 验证补漏反复印 造成疼痛区域的原因需查明，例如小腿痛可以来 上游下游责所主 自小腿？也可以来自梨状肌？需考虑局部通路上 病痛就此了然心 的卡压引起。 明确病因后，治疗就按照各科擅长手段施展即可。 针砭灸疗各般施 治疗手段以安全有效、解决功能为主，使疼痛得 安全有效痛立轻 到改善。
红外热像仪的医学应用,不健康的人体热像图是怎样的？
红外热像仪的医学应用，不健康的人体热像图是怎样的？提起中医，大家自然就会想到阴阳表里、寒实虚热，还有经络运行等等。
与西医比起来，这些东东都太过于抽象，难免有人对其持怀疑态度。
然而，红外热成像技术的出现，帮助中医拥有了具象化、可视化的诊断手段。
红外神乎其神，来看看通过反映体表温度的热像图视频，我们可以清楚地“看到”自己的体质状况，以便科学养生。
| 先来看看正常的体表热结构如下图，这位60岁的女性身体非常健康，其体表温度是按照人体气血、阴阳分布的规律走的，督脉通畅，温度分布基本均匀、左右对称。
（在以下热成像图中，表示温度高低的色彩排序为：白＞红＞黄＞绿＞蓝）▽| 不健康的人体热像图又是怎样的？在脸部器官之中，鼻子散热最快，应当凉。
如果鼻子成了全脸最热的地方，则说明有内热，即我们常说的上火了！▽如果鼻梁温度偏低，则是因为此人常常心情压抑，导致肝气郁结。
▽肚脐周围温度低说明脾虚，可能有痰湿、代谢差、排泄不畅的问题；而体表温度分布像雪花一样不均匀，形成花斑式热结构，说明身体当中有湿热毒邪，非常容易引起过敏，可能是过敏体质。
▽再看看背部热成像图，最重要的就是阳经之海督脉，健康人就应该督脉通畅。
左图明显督脉温度不高，说明阳气不足，中间有隔断的部位代表脾胃虚寒。
▽腰椎边界不清晰、很散，是肾虚的一种标志，劳动后腰部容易酸痛。
▽看侧面，乳房温度不均匀，有红有黄有绿，可能是乳腺增生；手臂经络——三阴经和三阳经不通会导致湿热代谢障碍，容易发胖；手的温度尤其高，则说明气血运行不正常，静脉回流很差，血液粘稠度很高，有高血脂高血糖的倾向。
▽| 阴阳表里、寒实虚热怎么看？肚脐以下，左右少腹温度过高，容易大便密结，身体当中有很多积存热，是阴虚的热像图。
▽肚脐周围非常凉，嘴唇和手脚非常凉，是脾阳虚的表现，怕冷，大便不成形，容易疲劳，容易发胖，腑脏功能弱。
▽来看看表证，这张热像图人体的咽喉区域有明显白色，说明发炎了。
▽以下是典型的里证图，心前区寒凉，是心气虚的表现，可能是心脏供血不足，有心脏病。
红外热成像三种热图
Òú ´¢ Ó ¸ Í Ö
T01019-3 Ó Ï Ò ¥ ¹ Ø Ú ½ Ä Ú ² à Û Ì Í ´ é × ° Ô ¸ Ð ò » ¶ ú Î Å µ ¯ ì Ï Ò Ï Ó ¥ ¹ Ø Ú ½ Ä Ú ² à ¼ ä Ï ¶ Í È Ç µ ø Ò Ï Ó ¥ Ä Ú ² à ° ë Ô Â ° å Ë ð É Ë
黄** 腰及左臀部软损,梨状肌损伤 CT示：L5、S1椎间盘突出
刘东华：左下肢疼痛1年，间歇性跛行。 腰椎间盘突出,腰椎间盘突出症? 腰椎管狭窄,腰椎管狭窄症? 腰臀软组织损伤
腰3/4椎间 盘突出
刘东华： 直腿抬高试验正 常,知觉正常 治疗前左下肢疼痛 1年,间歇性跛行。行 走100米痛
刘东华： 治疗后症状好转， 现行走100-200米后 小腿感不适。
疾病. 肿瘤等。
与组织结构诊断为主的影像学相比较
五大优势应用领域
●急、慢性炎症的部位、范围、程度 ●肢体动静脉血管功能状态、血供情况
●疼痛(软组织颈肩腰腿痛)部位、性质、程度
●肿瘤的预警指示,全程监视、疗效评估
●亚健康状况测定和评估
红外热像技术临床应用亮点
红外疼痛技术 : 红外热像诊断技 术和疼痛微创治疗技术结合，是 一种新的疼痛治疗工作模式。
２、毛发产生的干扰 左图 ：胡须产生的干扰 右图：阴毛产生的干扰
头发产生的干扰
（三）非本病病理因素的干扰 １、胆囊手术后
左图：患者于检查前一年行胆囊切除术， 右图 ：箭头示右上腹斜行的手 术疤痕。术区因粘连机化形成的低温改变
２、剖宫产术后
手术切口瘢痕，增生性肉芽组织，形成与切口方向一致线状高温。
腰椎间突出,非腰椎间突出症, 骶髂关节损伤引起疼痛
张小红 内分泌46床 住院号341985 ID02264142 剖宫产后三天，左下肢疼痛、活动受限10+入 院，左侧臀部疼痛，下肢活动困难，但无静息 痛， MRI: L5/S1椎间盘轻度突出。 2008年1月 23日坐轮椅来本科会诊就诊． PE:左骶髂关节及其周围明显压痛,扣击痛. 直腿抬高实验受限.“４”字试验阳性，左腿 活动高度受限，剧烈疼痛 ．知觉正常．
红外热成像技术PPT演示课件
• 遥测人体体表温度分布状态，摄取人体红外热 辐射图像，即“热图”，又称温差摄像。
• 常规测温：只能实现“点”的温度测定
• 热像测温：实时，动态，体表“面”的温度变化。
• 红外热图：热——温度值
•
图——温度分布形态
2019/9/13
6
红外热成像原理1
• 通过光学电子系统将人体细胞新陈代谢过程中 的热态的远红外光波聚集，调制及光电转换，变 为电信号，并转换为数字量，经多媒体图像处理， 技术处理，以伪色彩热成像图形式显示人体温度 场。同时，应用数字红外热成像专用分析软件， 对获取的温度进行分析。既以图像的形式表现出 来。
• 1 是否有神经性病变。 • 2 神经性病变区分：中枢，周围，干，末梢。 • 3 找出责任器官和组织。 • 4 主诉，热图，体征证据。 • 5 诊断明确诊断后，对症对因治疗。 • 6 治疗要诀：没有损伤就没有修复，要尽量避免
过度损伤。 • 7 康复锻炼，无痛锻炼，无负荷锻炼，针对性个
性化锻炼。
2019/9/13
2019/9/13
38
需要强调
• 红外热像仪并不是万能的！它只是一个先进的 热像测温工具，它所能表达的是与热相关的因素， 而对于深部解剖复杂的某些组织或器官疾病，由 于热信号的衰减和干扰，表达是困难的。即便是 优势应用领域，也必须和其它影像和临床结合分 析，才能进行正确客观的诊断。
2019/9/13
2019/9/13
14
内脏神经分布与皮肤区域的对应关系判断病变部位
• 颈段脊髓(C1-4:颈部;C5-T2:上肢) • 胸段脊髓(T1-5:气管,肺，心脏。T5-10:肝、胆、胰、
食管、胃、肠。T10-L2:肾、肾上腺、前列腺、膀 胱、尿道) • 腰骶段脊髓(L1-2、S2-5:子宫、睾丸、降结肠、直 肠;L1-S5:下肢)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 Ｂ超检查后耦合剂干扰
2 钱包干扰
３、贴膏药的干扰 揭去药膏后，由于膏药刺激 ，引起轻度刺激性皮炎充血，表现为偏高温 。
Байду номын сангаас
４、出汗的干扰
汗水蒸发带走大量的热量，汗水存在影响覆盖区域，汗水吸收了红外线 ，使局部呈现偏低温改变。左图示患者检查前出汗区域形成片状低温区 。右图是患者休息１小时后复查的热图 ，低温区域缩小。
肥胖致腰腹部脂肪堆积，脂肪堆积处热衰减明显，形成相对低温。
２、毛发产生的干扰 左图 ：胡须产生的干扰
右图：阴毛产生的干扰
头发产生的干扰
（三）非本病病理因素的干扰 １、胆囊手术后
左图：患者于检查前一年行胆囊切除术， 右图 ：箭头示右上腹斜行的手 术疤痕。术区因粘连机化形成的低温改变
２、剖宫产术后 手术切口瘢痕，增生性肉芽组织，形成与切口方向一致线状高温。
７、静脉曲张的干扰 静脉回流欠佳，淤血滞留热量。另外，静脉曲张产生局部炎症，形成高温表现。
８、针刺的干扰 左图：左手针刺前的热图
右图：针刺后的热图。针刺局部低温改变
９、冷风的干扰 左图：左手吹冷风后的热图 右图：在室温下休息１５ 分钟后的热图
疾病特征热图研究
pathology image
刘东华： 治疗后症状好转，
现行走100-200米后 小腿感不适。
腰椎间突出,非腰椎间突出症, 骶髂关节损伤引起疼痛
张小红 内分泌46床 住院号341985 ID02264142 剖宫产后三天，左下肢疼痛、活动受限10+入
院，左侧臀部疼痛，下肢活动困难，但无静息 痛， MRI: L5/S1椎间盘轻度突出。 2008年1月 23日坐轮椅来本科会诊就诊． PE:左骶髂关节及其周围明显压痛,扣击痛. 直腿抬高实验受限.“４”字试验阳性，左腿 活动高度受限，剧烈疼痛 ．知觉正常．
腰椎间盘突出：CT、MRI可以把其椎间盘 突出的位置程度，前后相邻关系显示的非常清 楚，但仅凭CT、MRI影像结果，要说清患者目 前疼痛程度性质范围是有相当困难的。大多数 的情况下，病人疼痛时，与通过保守治疗症状 消失后，CT、MRI等影像学很少有变化。红外 热图则不一样，疼痛时，局部因有无菌性炎症， 充血等，局部一定会出现高温。随着无菌性炎 症、充血状态的改善及症状的改善，这种偏高 温热图则会逐渐恢复正常。疼痛消失时，其热 图亦恢复正常。
５、低温物体接触（靠墙）的干扰
接触低温物体的局部皮肤温度较其他地方低。左图患在检查前背接触靠墙， 在右侧背部出现明显低温改变 。而右图是休息 １５分钟后复查 ，低温区域 已明显恢复。
６、摄像姿势错误 左图 ：拍摄时左右手放的位置不一致，
度对称。 出现非病理性不对称 。
右图 ：调整姿势后左右形态及温
建立了5万余例的疾病特征热图数据 库，包括软组织疼痛、炎症、 心脑血管 疾病. 肿瘤等。
与组织结构诊断为主的影像学相比较
五大优势应用领域
●疼痛(软组织颈肩腰腿痛)部位、性质、程度 ●急、慢性炎症的部位、范围、程度 ●肢体动静脉血管功能状态、血供情况 ●肿瘤的预警指示,全程监视、疗效评估 ●亚健康状况测定和评估
７、挂饰的干扰 项链等挂饰在胸前或颈后出现的低温团或链锁状低温。
８、护膝的干扰 左图：护膝导致膝关节（腘窝）的异常高温
右图 ：休息半小时后的热图表现
9、内衣的干扰 双侧乳腺外下象限见扇形热区
9、更年期 \ 月经期 双侧乳晕见圆形热区
二、生理因素的干扰热图研究 １、肥胖脂肪组织产生的低温干扰
子宫切除术后
３、脐疝术后
左图 ：脐疝切除术后脐部的正常生 理凹陷消失 ，导致正常热区消失。
右图 ：正常的脐部热图表现
４、皮下囊肿的干扰 皮下囊肿突出正常皮肤，形成低温改变 。
皮炎
５、饮酒的干扰 饮酒后浅表毛细血管扩张，形成散在高温点。
６、脊柱侧弯的干扰 热图示腰背部异常扭曲的高温带，与侧弯的脊柱相对应 。
腰椎间盘突出（右） 无腰椎间盘突出症
黄** 腰及左臀部软损,梨状肌损伤 CT示：L5、S1椎间盘突出
刘东华：左下肢疼痛1年，间歇性跛行。 腰椎间盘突出,腰椎间盘突出症? 腰椎管狭窄,腰椎管狭窄症? 腰臀软组织损伤
腰3/4椎间 盘突出
刘东华： 直腿抬高试验正
常,知觉正常 治疗前左下肢疼痛
1年,间歇性跛行。行 走100米痛
红外热像技术临床应用亮点
红外疼痛技术:红外热像诊断技术 和疼痛微创治疗技术结合，是一 种新的疼痛治疗工作模式。
红外亚健康状况评估:全面评估, 早期发现,追踪预测,数字记录.绿 色无创.
软组织疼痛颈肩腰腿痛热图
疼痛是一种主观感觉，目前没有一种设备能 记录疼痛，由于疼痛区域必然伴有或/和异 常代谢变化，或/和神经功能状态变化，或/ 和血液循环变化，这些因素的变化，必然导 致温度的变化，红外热像仪可以通过记录与 疼痛伴随的温度变化来反映疼痛的性质、程 度、范围。
诊断为左侧骶髂关节损伤。
红外图片资料
→
椎间盘突出, 强脊炎
CT提示:椎间盘变 性,有轻微突出,
红外热像提示双下 肢无明显神经根刺 激征象.
热图显示脊柱区高 温,脊柱炎特征
X片检查证实脊柱 小关节增生符合强 脊炎特征
经治迅速好转
股骨头无菌性坏死早期X线无异 常表现。只有当坏死组织进行修复 时引起骨坏死区及周围的矿物质含 量有较大变化时，X 线才能显示病 变。
热图技术要素 生理热图 干扰热图 病理热图
正常热图
正常热图
正常热图
正常热图
生 理 热 区
生 理 热 区
生 理 热 区
生 理 热 区
生 理 热 区
生 理 热 区
生理热区
生 理 热 区
干扰热图研究 Interfere image
研究了环境温度、 气流、湿度、运动、情 绪、饮食、月经期、职 业、生活习惯等干扰因 素对热图的影响，为排 除干扰、正确判读人体 热图提供了依据。
Discus intervertebralis jut
X 片 Discus intervertebralis jut 热图 髂胫束劳损,无椎间盘突出症
左小腿痛, 腰椎间盘突出(右）
主诉 左小腿、左足底痛,腰椎间盘突出（右） 热图 左小腿痛区低温,但无神经根干刺激征像 体征 左小腿后方痛区低温压痛诱发痛、知觉正常 诊断 左小腿后方软损、踝管综合症
