由装配图拆画零件图公开课教案(机械制图)

合集下载

《机械制图》授课教案——第9章装配图的识读与绘制 9-3

职业技术学院教师授课教案20 /20 学年第学期课程机械制图教学内容旧知复习：常见装配结构，由零件图画装配图重点回顾：由零件图画装配图的方法和步骤讲授新课：第9章装配图的识读与绘制第5节读装配图和拆画零件图在产品的设计、安装、调试、维修及技术交流时，都需要识读装配图。

不同工作岗位的技术人员，读装配图的目的和内容有不同的侧重和要求。

有的仅需了解机器或部件的工作原理和用途，以便选用；有的为了维修而必须了解部件中各零件间的装配关系、连接方式、装拆顺序；有时对设备修复、革新改造还要拆画部件中某个零件，需要进一步分析并看懂该零件的结构形状以及有关技术要求等。

读装配图的基本要求是：（1）了解部件的工作原理和使用性能。

（2）弄清各零件在部件中的功能、零件间的装配关系和连接方式。

（3）读懂部件中主要零件的结构形状。

（4）了解装配图中标注的尺寸以及技术要求。

一、由装配图拆画零件图由装配图拆画零件图简称拆图，应在读懂装配图的基础上进行。

现以齿轮油泵为例，说明拆画零件图的方法和步骤。

1．概括了解齿轮油泵是机器中用来输送润滑油的一个部件，由泵体，左、右端盖，传动齿轮轴和齿轮轴等十五种零件装配而成。

齿轮油泵工作原理如下图。

齿轮油泵装配图用两个视图表达（图9-14）。

主视图表达了零件间的装配关系，左视图沿左端盖与泵体结合面剖开，并局部剖出油孔，表示了部件吸、压油的工作原理及其外部特征。

2．了解部件的装配关系和工作原理泵体6的内腔容纳一对齿轮。

将齿轮轴2、传动齿轮轴3装入泵体后，由左端盖1、右端盖7支承这一对齿轮轴的旋转运动。

由销4将左、右端盖与泵体定位后，再用螺钉15连接。

为防止泵体与泵盖结合面及齿轮轴伸用多媒体课件复习用多媒体课件或电子挂图讲解齿轮油泵工作原理出端漏油，分别用垫片5及密封圈8、轴套9、压紧螺母10密封。

左视图反映部件吸、压油的工作原理。

当主动轮逆时针方向转动时，带动从动轮顺时针方向转动，两轮啮合区右边的油被齿轮带走，压力降低形成负压，油池中的油在大气压力作用下，进入油泵低压区内的吸油口，随着齿轮的转动，齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器需要润滑的部分。

机械制图-如何由装配图拆画零件图

机械制图-如何由装配图拆画零件图装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。

必须在全面瞧明白装配图的本原上，按照零件图的内容和要求拆画零件图。

下面就介绍拆画零件图的一般方法步骤。

一、零件的分类处理拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。

按零件的不同情况可分以下几类：1、标准件大多数标准件属于外购件，故只需列出汇总表，填写标准人件的标记、材料及数量即可，不需拆画其零件图。

2、借用零件是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。

3、特不零件是设计时通过特不考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。

这类零件应按给出的图样或数据资料拆画零件图。

4、一般零件是拆画的要紧对象，应按照在装配图中所表达的外形、大小和有关技术要求来拆画零件图。

如图1钻模装配图，共26种零件，除往12捉标准件，其余14种为一般零件，需拆画零件图。

此部件中无借用零件和特不零件。

一、瞧明白装配图分开零件瞧明白装配图，弄清机器或部件的工作原理、装配关系、各零件的要紧结构外形及功用，在此本原上将所要拆画的零件从装配线图中分开出来。

现以图1钻模中的模板6为例，讲明分开零件的方法：1、利用序号指引线瞧瞧左视图，从序号6的指引线起端圆点，可代到模板的位置和大致轮廓范围，从而明白它仅次于钻模上方。

2、用投影关系和形体分析法瞧左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高外形，并可知其上各孔的位置。

3、用剖面线、画法和配合代号瞧左视图联系俯、主视图和剖视图“B—B〞可知：〔1〕模板与衬碱度7、V型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，特别轻易区分出来。

模板衬碱度7注有配合代号，因此模板此处庆为一光孔。

〔2〕模板的相邻件螺钉9、歪齿杆10、引导栏13由于受纵向剖切没画剖面线。

模板与螺钉9以螺纹连接，可知模板此处为一M6螺纹通孔。

装配图的读图和拆画零件图教学教案

弄清各个零、部件的作用和它们之间的相对位置、装配关系、连接和固定方式，以及拆装顺序等；
3) Read the structural shape of each part. 看懂各零件的结构形状。
2020/8/11
请点击鼠标左键显示后面内容
Methods and Steps 读图的方法和步骤
1. Understanding briefly 概括了解
请点击鼠标左键显示后面内容
Detail drawings from assembly drawings 由装配图拆画零件图
(3) Refining the structures of the parts 补全零件的结构
Refine the part drawings with what is omitted in the assembly drawing, such as chamfer, escape, and round. 补齐该零件在装配图中缺少的结构以及省略的结构，如：倒角、退刀槽、小圆角等。
现以“球阀”为例，说明读装配图的方法和步骤。
请点击鼠标左键显示后面内容
Methods and Steps 读图的方法和步骤
3. Imaging the structural shape 想象结构形状
By combining dimensioning and technical requirements, further analyze the structure, transmission relations and working principles, create an image of the assembly structure.
2020/8/11
Objectives and requirements 读图的目的和要求

机械制图读装配图拆图讲课PPT学习教案

第1页/共17页
⑶ 分析视图，弄清各个视图的名称、所采用的表达方
法和所表达的主要内容及视图间的投影关系。
齿轮油泵装配图由三个视图表达，主视图采用了局部剖视，表达了齿轮油泵的主要装配关系。左视图沿端盖和泵体结合面剖切，并沿进油口轴线取局部剖视，表达了齿轮油泵的工作原理。俯视图采用了局部剖视，表达了齿轮油泵的外形及螺柱的连接情况。
第8页/共17页
装配图
§12-3 由装配图拆画零件图
根据装配图画零件图，简称拆图。在拆画零件图时．要注意以下几个问题：
一、认真阅读装配图二、构思零件形状，拆出零件三、确定视图表达方案四、合理标注零件的尺寸五、合理注写零件的技术要求
1、认真阅读装配图
第9页/共17页
2、构思零件形状，拆出零件补画出所缺的图线
第12页/共17页
如: 泵体
其主体部分的外形和内腔都是长圆形，腔内容纳一对齿轮，泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔相通，泵体左端面有与端盖连接固定用的螺钉孔和销孔。
底板部分是长方形，左、右各有一个固定用的螺栓孔，上面的凸台和下面的方槽，都用于减少加工面。
如此，逐个零件分析之后，可知齿轮油泵的形状和结构为：
② 接触面: Ra值取6.3~3.2，如零件的定位底面Ra可取 3.2，一般端面可取6.3等。 ③ 需加工的自由表面（不与其它零件接触的表面）: Ra 值可取25~12.5，如螺栓孔等。
(5) 根据零件在部件中的作用和加工条件，点:
1. 分析部件的工作原理和零件间的装配关系。 2. 确定主要零件的结构形状。这是看图中的难点，在练习中逐步掌握。 3. 通过拆画零件图，提高看图和画图的能力。
3、确定视图表达方案

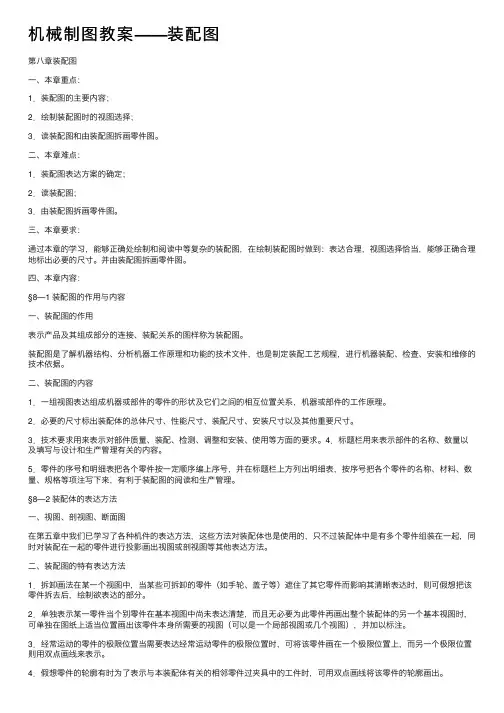

机械制图教案——装配图

机械制图教案——装配图第⼋章装配图⼀、本章重点：1．装配图的主要内容；2．绘制装配图时的视图选择；3．读装配图和由装配图拆画零件图。

⼆、本章难点：1．装配图表达⽅案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺⼨。

并由装配图拆画零件图。

四、本章内容：§8—1 装配图的作⽤与内容⼀、装配图的作⽤表⽰产品及其组成部分的连接、装配关系的图样称为装配图。

装配图是了解机器结构、分析机器⼯作原理和功能的技术⽂件，也是制定装配⼯艺规程，进⾏机器装配、检查、安装和维修的技术依据。

⼆、装配图的内容1．⼀组视图表达组成机器或部件的零件的形状及它们之间的相互位置关系，机器或部件的⼯作原理。

2．必要的尺⼨标出装配体的总体尺⼨、性能尺⼨、装配尺⼨、安装尺⼨以及其他重要尺⼨。

3．技术要求⽤来表⽰对部件质量、装配、检测、调整和安装、使⽤等⽅⾯的要求。

4．标题栏⽤来表⽰部件的名称、数量以及填写与设计和⽣产管理有关的内容。

5．零件的序号和明细表把各个零件按⼀定顺序编上序号，并在标题栏上⽅列出明细表，按序号把各个零件的名称、材料、数量、规格等项注写下来，有利于装配图的阅读和⽣产管理。

§8—2 装配体的表达⽅法⼀、视图、剖视图、断⾯图在第五章中我们已学习了各种机件的表达⽅法，这些⽅法对装配体也是使⽤的，只不过装配体中是有多个零件组装在⼀起，同时对装配在⼀起的零件进⾏投影画出视图或剖视图等其他表达⽅法。

⼆、装配图的特有表达⽅法1．拆卸画法在某⼀个视图中，当某些可拆卸的零件（如⼿轮、盖⼦等）遮住了其它零件⽽影响其清晰表达时，则可假想把该零件拆去后，绘制欲表达的部分。

2．单独表⽰某⼀零件当个别零件在基本视图中尚未表达清楚，⽽且⽆必要为此零件再画出整个装配体的另⼀个基本视图时，可单独在图纸上适当位置画出该零件本⾝所需要的视图（可以是⼀个局部视图或⼏个视图），并加以标注。

《机械制图》教案——第八章装配图

第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系，是机械设计和生产中的重要技术文件之一。

1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。

2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。

3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。

4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号，并在标题栏上方按编号顺序绘制成零件明细栏。

8.2装配图的视图表达方法装配图和零件图一样都是机械图样，它们的共同点是都要表达出装配体或零件的内、外结构。

国家标准关于零件的各种表达方法和选择视图的原则，在表达部件时也适用。

但零件图与装配图又有区别。

零件图用来表达零件的结构、形状，而装配图主要表达机器或部件的工作原理、装配关系，因此装配图在表达方面有它的特殊性。

为了清晰而又简便地表达出部件的结构，机械制图国家标准对装配图提出了一些规定画法和特殊画法。

8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。

若装配体工作位置倾斜，应先放正，再进行绘图。

2、其它视图主视图未能表达清楚的装配关系，应根据需要配以其他基本视图或辅助视图，直至把工作原理、装配关系完全表达清楚。

可根据需要进行适当的剖视、断面，同时应照顾到图幅的布局。

8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1．对于装配图中若干相同的零、部件组，如螺栓连接等，可只详细地画出其中一组或几组，其余则只需用细点画线表示其位置即可，如图8-7中的螺钉连接。

14-8 由装配图拆画零件图

§14-8 由装配图拆画零件图
例：拆画零件 1阀体的零件图。

20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离
零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，补全轮廓线；
3.想象出
零件形状；
4.添加必要的工艺结构。

合适吗？清楚吗？
1.合适、清楚：用原方案
2.合适、不清楚：在原方案基础上作调整和补充
3.不合适：设计新方案
二、确定表达方案
将主视图改为半剖视图；安装孔作
局部剖视。

三、标注
尺寸
1.结构分析；
2.选择尺寸基准；
3.注出全部尺寸线；
4.填写尺寸数字。

A— A
A
A
返回看装配图
四
标
注
表
面
结
构
25
Ra
图。

中职教学精品教案机械制图教案——第9章装配图

第9章装配图一、本章重点：1．装配图的主要内容。

2．绘制装配图时的视图选择。

3．读装配图和由装配图拆画零件图。

二、本章难点：1．装配图表达方案的确定；2．读装配图；3．由装配图拆画零件图。

三、本章要求：通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。

并由装配图拆画零件图。

四、本章内容：第9章装配图装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。

在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。

§9-1 装配图的内容装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。

一张完整的装配图应具备五项基本内容：1．一组图形采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。

2．必要尺寸主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。

3．技术要求用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。

4．标题栏标题栏表明机器或部件的名称、重量、绘图比例和图号等。

5．明细栏和零件的序号明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。

为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。

§9-2 装配图的表达方法零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。

但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。

一、装配图的基本表达方法1．主视图的选择一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。

由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。

机械制图——读齿轮油泵装配图并拆画泵体零件图ppt课件

其它结构尺寸在装配图中标注较少，可从图上直接按比例量取，一般取整数。
5
4、标注表面粗糙度
零件上各表面的粗糙度数值应根据其作用和要求确定：轴承配合面Ｒａ为1.6μｍ以上；有配合要求的相对运动的表面Ｒａ为3.2μｍ以上；无相对运动的接触表面Ｒａ为6.3μｍ；非接触表面自由表面Ｒａ为6.3μｍ以下。
1、确定视图方案
确定零件的视图方案时，可以参照装配图中该零件的表达方法，但绝不能照搬，而应根据零件的结构形状特点重新选择或适当调整。
3
2、画出零件图形
对分离出来的零件投影，不要漏线、应画全原图中被遮挡的线条。
另一方面，也不要画出其它零件（即使是不可拆卸的或过盈配合的零件）的投影。
在装配图中被省略不画的工艺结构，如倒角，圆角，退刀槽等，在零件图中一般均应画出，其尺寸（如圆角等）可在技术要求中加以说明。
6
5、注写技术要求和标题栏
技术要求直接影响零件的加工质量和使用要求，可参考有关资料和相近产品图样注写。
标题栏应填写完整，零件名称、材料、图号等要与装配图中明细栏所注内容一致。
7
练一练
习题集P67 拆画1号件底座零件图
8
任务2 读齿轮油Байду номын сангаас装配图并拆画泵体零件图
一、看装配图
１、概括了解
对照说明书等资料了解部件或机器的名称、用途，各零件的名称、数量和在图上的大致轮廓。了解图中采用哪些表示方法，找出剖视，断面的剖切位置。
２、了解工作原理和装配关系
按各条装配干线分析部件的装配关系及工作原理，搞清各零件的定位关系，连接方式，配合要求，密封结构等。
4
3、确定并标注零件的尺寸
根据部件的工作性能和使用要求，分析零件各部分尺寸的作用及其对部件的影响，首先确定主要尺寸和选择尺寸基准。

机械工程制图教程8-7读装配图以及由装配图拆画零件图

上海理工大学《机械制图》课件
(4) 分析零件
搞清楚部件中除标准件外的各个零件的结构形状以及它们间的装配关系。
(5) 综合归纳
在对部件中各零件的装配关系和结构形状进行分析的基础上，还可对其全部尺寸和技术要求作进一步的研究，以便深入地了解部件的设计意图和装配工艺性等。
上海理工大学《机械制图》课件
3．对零件表达方案的处理
装配图注重于表达零件装配关系，零件图注重于表达零件结构形状。在拆画零件图时，不能简单地照搬装配图的表达方案，而应根据零件的类型和整体结构形状重新选择视图。
上海理工大学《机械制图》课件
尾架体属于箱体类零件，其主视图按工作位置原则来选取。
采用A-A 全剖视图，表达该孔和底板的结构，及其左右两端面螺孔的深度等。
由24种零件组成，其中含标准件9种，根据零件的序号和名称可在装配图中找出它们各自的位置。
上海理工大学《机械制图》课件
H6 h6
仪表车床尾架的外形
上海理工大学《机械制图》课件
仪表车床尾架的拆卸过程
上海理工大学《机械制图》课件
主视图用全剖视图，表达了工作原理、零件之间的主要装配关系和连接情况。俯视图主要表达尾架体的外部结构形状。左视图用阶梯剖，表达锁紧部分的装配关系、定位键和尾架体底面一长槽的配合关系，以及补充表达尾架体的结构形状。
表达端面上螺孔的分布情况及R26凸柱部分与尾架体上部的关系。
采用B－B全剖视图，表达上部两孔相交的情况及上部与底板的连接部分的结构。表达安装锁紧机构手柄的R26凸柱顶面形状。
表达底面的形状。
上海理工大学《机械制图》课件
4．对零件图上尺寸的处理
(1) 抄：在装配图上已标注的与该零件有关的尺寸可直接移注到零件图上，如配合尺寸，某些相对位置尺寸等，并注意与其他相关零件尺寸之间的协调性。 (2) 量：在装配图上未注出的尺寸，可按比例在装配图上量取，并注意圆整。 (3) 查：一些标准结构的尺寸，应从有关标准手册中查取。 (4) 算：某些零件的尺寸在明细栏中已给出，如弹簧尺寸、垫片厚度、齿轮齿数和模数等，应按给定尺寸注写或经计算后注写。

机械制图教案

项目八装配图的表达（一）教学目标：1.熟悉装配图的内容和装配图的特殊表达方法；2.掌握装配图视图的选择和装配结构的合理性要求；3.能正确识读装配图和由装配图拆画零件图。

教学重点：1.装配图的视图选择；2.装配结构的合理性。

教学难点：装配图的识读和由装配图拆画零件图。

课题导入认识装配图任务引入机械行业中的机器和部件都是若干个零件按一定的装配关系和技术要求装配起来的，这样一个表达产品及其组成部分连接装配关系的图样我们称为装配图。

设计人员在设计机器或部件时，也是先根据设计思想绘制出装配示意图，然后再根据装配示意图绘制出装配图，最后根据装配图绘制出零件图。

可见，装配图在机械生产行业中所处的重要地位，要绘制装配图或识读装配图，首先我们必须对装配图有一个正确的认识。

讲授要点一、装配图的内容（教师可结合图7-1进行讲解说明）1.一组视图表达机器或部件的工作原理、装配关系、连接方式和主要零件的结构形状。

2.必要的尺寸表示机器或部件的性能、规格及装配、检验和安装时所必须的尺寸。

包括(1)规格（性能）尺寸表示机器或部件的规格（性能）尺寸，是设计、了解和选用该机器或部件的依据(2)装配尺寸表示零件间装配关系的尺寸，一般包括：配合尺寸：表示两零件间具有配合性质的尺寸相对位置尺寸相对位置尺寸表示装配或拆画零件图时，需要保证的零件间或部件间比较重要的相对位置的尺寸(3)安装尺寸表示将部件安装到机器上或将整机安装到基座上时所需要的尺寸。

(4) 外形尺寸表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。

它为包装、运输和安装时所占的空间大小提供了依据。

(5) 其他重要尺寸如零件运动的极限位置尺寸，主要零件的重要尺寸注意：以上五类尺寸并不是孤立的，有的尺寸具有几种含义。

因此在标注装配图的尺寸时，不是一律都要将上述五类尺寸注全，而要视具体情况而定。

3.技术要求用文字或符号说明机器或部件的装配、安装、检验、运转和使用的技术要求。

4.零部件序号和明细栏用以说明零件的编号、名称、数量和材料等内容5.标题栏用来填写装配体的名称、图号、比例及设计者责任签字等内容。

机械制图教程第46讲－拆画零件图-工程

机械制图教程第46讲－拆画零件图-工程课题：1、读装配图的基本要求2、读装配图的方法和步骤3、由装配图拆画零件图课堂类型：讲授教学目的：1、讲解读装配图的基本要求、方法和步骤2、讲解由装配图拆画零件图应注意的问题，。

教学要求：1、掌握读装配图的基本要求、方法和步骤。

2、掌握由装配图拆画零件图应注意的问题。

教学重点：1、读装配图的方法和步骤。

2、由装配图拆画零件图。

教学难点：由装配图拆画零件图。

教具：实物：“球阀”；挂图：“球阀装配图”教学方法：对照零件实物和挂图讲解。

教学过程：一、复习旧课1、装配体测绘的方法步骤。

2、装配图视图选择的方法和画装配图的方法步骤。

二、引入新课题在生产、维修和使用、管理机械设备和技术交流等工作过程中，常需要阅读装配图；在设计过程中，也经常要参阅一些装配图，以及由装配图拆画零件图。

因此，作为工程界的从业人员，必须掌握读装配图以及由装配图拆画零件图的方法。

三、教学内容（一）读装配图的基本要求读装配图的基本要求可归纳为：1、了解部件的名称、用途、性能和工作原理。

2、弄清各零件间的相对位置、装配关系和装拆顺序。

3、弄懂各零件的结构形状及作用。

读装配图要达到上述要求，不仅要掌握制图知识，还需要具备一定的生产和相关专业知识。

（二）读装配图的方法和步骤下面图9—23所示球阀为例说明读装配图的一般方法和步骤。

1、概括了解由标题栏、明细栏了解部件的名称、用途以及各组成零件的名称、数量、材料等，对于有些复杂的部件或机器还需查看说明书和有关技术资料。

以便对部件或机器的工作原理和零件间的装配关系做深入的分析了解。

由图9—23的标题栏、明细栏可知，该图所表达的是管路附件——球阀，该阀共有十二种零件组成。

球阀的主要作用是控制管路中流体的流通量。

从其作用及技术要求可知，密封结构是该阀的关键部位。

2、分析各视图及其所表达的内容图9—23所示的球阀，共采用三个基本视图。

主视图采用局部剖视图，主要反映该阀的组成、结构和工作原理。

机械制图教案-086拆画装配图

教案首页组织教学1 .检查学生出勤情况和学习用具准备情况。

2 .安定课堂秩序，集中学生注意力。

授课内容本讲采用课件讲解，拆画装配图可使用AutoCAD 软件在课堂上演示绘图过程，拆画装配图以阀体为例。

一、教学内容 L 由装配图拆画零件图和步骤1 1）按读装配图的要求，看懂部件的工作原理、装配关系以及零件的结构形状。

（2）根据零件图的视图表达要求，确定各零件的表达方案。

（3）根据零件图的内容及画图要求，画出零件工作图。

2 .拆画零件图时应注意的几个问题（1）重新选择零件的表达方案（2）补全零件图上部分形状和工艺结构在装配图上，零件的细小工艺结构，如倒角、圆角、退刀槽等，往往予以简化或省略。

拆画零件图时，在零件图上都必须详细画出，并加以标准化。

（3）补齐零件图上的尺寸1）抄注装配图上已注出的尺寸应直接抄注到零件图上，且不得随意更改。

2）查注零件标准结构的尺寸数值，应从明细栏或有关标准中查得零件图上技术要求的确定。

3）计算根据装配图所给出的数据进行计算而定的尺寸，如齿轮的分度圆、齿顶圆的直径尺寸等。

4）量取在装配图上没有标出的其余尺寸，可在装配图上按比例直接量取标注。

3 .CAD 演示拆画阀体教学方法及授课要点随记教案纸4 .绘图练习及指导二、课堂小结1 .装配图拆画零件图和步骤2.拆画零件图时应注意的几个问题三、评分标准课题名称绘制复杂平面图形任课教师要求序号要求中的评价项目结果ABCD1 1 装配图拆画零件图和步骤2 1 拆画零件图时应注意的几个问题31 拆画零件图演示综合成绩自我总结陋1（日胤TIT -7W区c ・【xo(wI 四号（校知肉体共2米 ftf四、布置作业练习册相应练习题。

机械制图读装配图和拆画零

9.6 读装配图和拆画零件图
图9-20 钻夹具装配图
9.6 读装配图和拆画零件图
钻孔结束后，先松开螺母9，再拆下开口垫圈11就可以把工件拆下，再安装下一个工件。钻套和衬套起保护和引导作用。装配关系:定位销4与夹具体1 用键3连接，采用Φ16H6/h7间隙配合，与工件之间是Φ25H6/h7间隙配合，
图9-21 钻夹具的立体图
9.6 读装配图和拆画零件图
0 1
9.6.2 由装配图拆画零件图
由装配图拆画零件图，简称拆图，它是在看懂装配图的基础上进行的。
拆图工作分为两种类型:一种是部件测绘过程中拆图，另一种是新产品设计过
程中拆图。进行部件测绘中的拆图时，可根据画好后的装配图和零件草图进
行;新产品设计中的拆图只能根据装配图进行。下面介绍拆画零件图的步骤和
和衬套7之间以及衬套与钻模板之间的装配关系，左视图表示钻夹具外形以及
用两个局部剖表示销连接和螺钉连接的情况。俯视图表示各零件的位置关系。用这三个视图就可以把钻夹具的工作原理及各零件的连接装配关系表达清楚。
4பைடு நூலகம்分析零件主要结构形状和用途前面的分析是综合性的，为深入了解部件，还应进一步分析零件的主要
件之间的关系想象出零件的形状。如图9-22所示为夹具体立体图。
图9-22 夹具体立体图
9.6 读装配图和拆画零件图
2.确定表达方案拆画零件图时，零件的主视图方向不能从装配图中照抄照搬，应根据零件本身的结构特点，按照第6章第6.2节的要求来选择。夹具体的主视图方向符合工作位置，其他视图的选择原则见6.2节。在各视图中，应将装配图中省略了的零件工艺结构补全，如倒角、倒圆、退刀槽、越程槽、轴的中心孔等（如图9-23所示）。 3.尺寸标注首先确定尺寸基准，再根据零件图尺寸标注的要求进行标注。拆画零件图尺寸的获得方法:

15看装配图及由装配图拆画零件图上课讲义

点击放大
点击放大
点击放大
② 装配关系和工作原理分析。
工作原理: 转动螺杆5，活动钳口6通过方块螺母8与螺杆5的连接，使活动钳口6沿螺杆轴线方向移动，使用螺钉11将两块护口板9分别固定在钳座4和活动钳口6上。零件被夹持在两块护口板之间，活动钳口6的移动量0~69为夹持工件大小的范围。
动画
③ 分析尺寸和技术要求。
再从明细栏了解零件的名称和数量，并在视图中找出相应零件所在的位置。
另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。
2、深入分析
① 视图分析
分析部件的表达方法。
②工作原理和装配关系分析
分析部件的工作原理，一般应从运动关系入手，并进一步弄清楚零件之间的连接关系和配合性质。
夹具体零件图如下图所示。
换向阀工作原理
换向阀用于流体管道中控制流体的输出方向,在图示情况下,流体从右面进入,因上出口不通,就从下出口流出。当转动手柄4，使阀门2旋转180度时，则下出口不通，就从上出口流出。根据手柄转动角度的大小，还可以调节出口处的流量。
全剖的主视图反映了各组成零件的装配关系
返回
俯视图补充表达了机用虎钳的外形
返回
左视图采用半剖视图,补充表达了机用虎钳的装配关系
返回
规格尺寸装配尺寸总体尺寸
其他尺寸
返回
装配尺寸
安装尺寸
总体尺寸
其他尺寸
返回
安装尺寸
返回
结束！
整。
量
注意：相邻零件接触面尺寸及连接件的定位尺寸要协调一致。
（5）关于零件图中的技术要求
技术要求在零件图中占重要地位，它直接影响零件的加工质量。
