一、工程概况

二、工期计划

三、施工方案选择

四、总体施工流程

五、施工方法及要点

六、各项保证措施

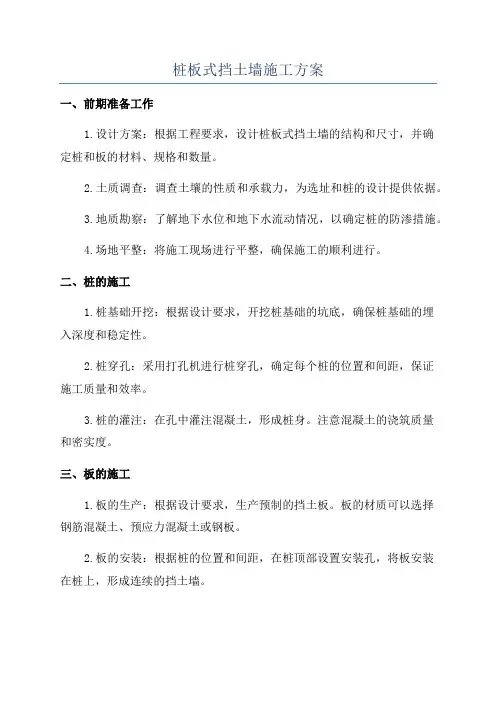

桩板式挡土墙施工方案

一、工程概况

1＃，5＃抗滑#桩板挡墙里程为：1＃全长183.2m；5＃全长72m；

挡墙基础为挖孔桩，桩截面尺寸1500×1000，桩中间距4m，平均桩长14m，其中悬空段6——2 m、土层段0.5m、岩层段8m，嵌入中风化岩层中的深度不小于4m,且基底岩石天然湿度的岩石单轴极限抗压强度不小于6Mpa；挡土板为圆弧形，高6.5m，厚25cm。所有结构均采用现浇C30钢筋砼。其主要工程量如下：

二、计划安排

（一）工期安排

根据整个项目的总体安排，本分部工程计划90个工作日来完成，主要工序安排如下。

1、施工准备

为加快施工进度，本分部工程施工准备工作与整个工程项目的前期准备工作同步进行，不占用本项目的有效工作日。主要工作内容有：测量放样、工作平台整平、设备、人员、材料进场准备等。

2、桩井开挖

采用人工开挖，平行作业。土层及破碎岩层采用钢筋砼护壁支护开挖，其它岩层采用无支护开挖。

根据我司施工经验，桩井开挖日进深：土层1.0m，岩层0.5m。按此计算本项目桩井开挖工期：30天，计划安排40天。

3、绑扎钢筋

计划35天。

4、砼浇筑

计划20天。

5、挡土板及地面以上桩、冠梁钢筋绑扎

计划20天。

6、挡土板及地面以上桩、冠梁模板固设

计划25天

7、挡土板及地面以上桩、冠梁砼浇筑

为保证结构的整体性，挡土板及地面以上桩、冠梁采取一次性浇筑成型﹝结构划分段﹞。计划10天。

8、拆模、支架等

计划10天。

（二）机械设备

本工程主要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备，具体安排详见下表。

三、施工方案选择

桩板式挡墙采用先进行孔桩施工，接着柱板同时作业，最后施工冠梁。

1、桩孔采用人工进行同时开挖，为保证安全，相邻两孔高差相隔5m。对土层和破碎岩层段采取边挖边护进行施工；开挖以1m为一节，进行护壁施工；；对地质条件较差或有地下水出露地层则适当增加层厚，以保证施工安全。对整体性较好的岩层地段可以采取无支护开挖。

2、土层为保证安全采用C20钢筋砼护壁，壁厚250mm；护壁的内孔尺寸不得小于桩的截面尺寸。

3、因地形限制，出渣采用卷扬机提升，人工转运至现场临时堆放点，

再用挖掘机装车运至指定渣场处置。

4、本工程所有砼均采用商品砼，由砼生产商运至施工现场，再用砼泵输送至施工点。

5、受现场场地限制和施工工艺制约，钢筋集中在钢筋棚加工制作好后，转运至施工部位现场绑扎、安装。

6、挡土板在桩（柱）施工完成后进行施工，按1.5m为一单元格从上到下逐单元进行挡板土体开挖和挡板施工

7、护壁模板采用活动钢模，桩模板采用定型木模，支撑采用钢管支撑。挡土板模板采用18mm厚覆膜板加工制作，50mm×100mm木方做背枋，钢管架支撑。

四、总体施工流程

施工准备→测量放样→桩施工→第一单元格土体开挖→第一单元格挡土板施工→第二单元格土体开挖→第二单元格挡土板施工→循环施工挡土板直至挡土板施工完毕→墙后回填。

五、施工方法及要点

1、挖孔桩施工

⑴施工工艺流程

放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼（高出地面300mm）→ 检查桩位（中心）轴线→架设垂直运输架→安装卷扬机→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板→浇第二节护壁砼→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底

部分→检查验收→绑扎钢筋→放砼串筒（导管）→浇筑桩（柱）身砼（随浇随振）。

⑵施工方法

①施工准备。

首先测定桩位、平整场地；安装井架；修筑出碴道路

②孔口部分处理。

根据桩孔孔口段土质情况将井口挖至1.0m深时，即采用与桩身同级的钢筋砼浇注成锁口。用来防止下节井壁开挖时井口沉陷。锁口顶面平整，并略高出原地面300mm。

③桩孔开挖

a.充分做好施工准备工作。

b. 开挖深度

开挖采取边挖边护的方法。每节挖深1m后，浇筑砼护壁，护壁厚根据地质情况具体确定。遇到特殊地质时开挖深度视地质情况确定，如石质风化易破碎或有地下水出露地段，井壁容易发生坍方，每节开挖深度相应缩短，整体岩层直接开挖，不护壁。

c.开挖方法

为减轻开挖时对井壁的震动，土质地段采用人工从上到下逐段用镐、锹进行，坚硬土层用锤、钎或风镐破碎，挖土次序先中间后周边挖孔软岩地段采用人工配合风镐进行，桩基嵌岩深度范围不得采用爆破施工。开挖过程中遇到地质破碎的地带用钢箍或木头加强支护，同时加紧护壁的施工，使护壁尽快达到固壁作用。施工中随时检查孔径、中线及标高，每次开挖

后都作好井身地质的观察和记录，描绘地质柱状图，地质与设计不符时报请监理工程师，并采取相应的处理措施。

桩基础施工工艺流程图

d.为保证方桩浇筑支模的需要，方桩开挖尺寸2×1.5米。如遇土层每边加250mm护壁宽度，做法详见抗滑桩护壁图。

e.桩模板采用定型木模，支撑采用钢管支撑。

④出碴

由于实际施工场地狭窄，桩内出碴采用孔内人工装碴,卷扬机垂直提升，井外人工配合手推车运输的施工方法出渣。

⑤土层护壁施工

挖孔桩护壁采用C20砼，250mm厚，配分布筋φ8间距200，主筋φ10间距150，以保护挖孔桩周围土体，大样详图。

挖孔桩护壁图

a.模板施工
