中兴RNC系统结构介绍
RNC基本操作手册中兴
阳江移动网优内部资料中兴OMC基本操作手册2010-01-19目录目录 (2)概述 (4)第一章OMC客户端的登录 (5)1 .OMCR客服端的登录 (5)第二章客服端功能介绍 (6)2. OMCR客服端功能介绍 (6)2.1 配置管理 (6)2.2 告警管理 (9)2.3 报表的提取 (11)2.4 动态数据管理 (14)第三章邻区操作 (33)3 .添加邻区与删除邻区的制作 (33)3.1 添加邻区 (33)3.2 删除邻区 (38)第四张无线参数修改 (39)4 .主要无线参数修改 (39)4.1 RNC_全局资源参数修改 (39)4.2 站点属性修改 (41)4.3小区属性修改 (41)4.4 载频参数修改页面 (45)4.5 3G邻接关系属性配置 (46)第五章RNC信令管理 (47)5．RNC信令管理 (47)5.1 与前台建立连接 (47)5.2 UE信令跟踪 (47)5.3小区的信令跟踪 (49)第六站开站流程 (51)6．开站数据制作流程 (51)6.1 OMCR侧数据开站流程 (51)6.2 OMCB侧的开站流程 (58)小结 (77)附录 (78)概述TD后台操作是网优工作的一项重要的工作，通常为前台测试提供了配置保证和技术支持。
因此，OMCR的使用是网优人员必备的技能。
本人刚刚开始学习网优技能，接触了一段OMCR的学习后，总结出了一些使用的心得，在此总结出来，以便于其他同事的学习。
由于接触时间较短，写的操作比较基础，适合初级者学习，如有不完善之处，望请见谅。
第一章OMC客户端的登录1 .OMCR客服端的登录中兴软件为绿色软件，直接拷贝到电脑上就可以用，必须放在D盘路径下面，否则无法打开，在D:\SOFTZTEKHD\ums-clnt\bin下面有个，双击打开，可以进入到中兴OMM系统。
阳江地区目前2个RNC，RNC1服务器地址RNC1: 129.0.1.1, RNC2服务器地址：129.0.1.2。
ZTE用户手册体系介绍.ppt
用户手册开发标准——DITA
DITA Standard
1 DITA 全称是：Darwin Information Typing Architecture
2 IBM定义的一个标准
3 DITA定义了XML文档的写作要求 包含topic类型、topic元素、手册架构等
用户手册体系介绍
1 手册组成 2 手册读者 3 手册开发流程 4 手册开发架构
机房管理员
岗位职责
1
日例行检查
…
2
处理一般告警
…
3
报告严重故障
…
阅读手册
例行维护指导
1
…
操作指导
2
…
告警参考 3
用户手册读者——维护工程师
维护工程师
工作职责
1
软硬件维护
…
2
告警处理，定位及处理故障…
3 处理或者协助设备提供商处理紧急故障
阅读手册
操作指导… 1
性能计数器参考 2
性能指标参考
3
•…
告警参考
文档专家审核
技术专家审核&实验室测试
试验局验证
发布
用户手册体系介绍
1 手册组成 2 手册读者 3 手册开发流程 4 手册开发架构
5 手册开发标准 6 手册开发平台 7 获取手册 8 大国大T支持
文档开发部组织架构
部长
深圳/北京等地
副部长
南京/上海等地
多
媒
C
体
D
&
M
M
A
M
无
监
线
测
传 输 及 动 力
❖ Topic
Topic是写作和重用的基本单元 Topic的内容要有独立性 Topic的内容要有完整性
02 RNC总体技术介绍
2
© 2006, ZTE Corporation. All rights reserved.
RNC在系统中的位置及相关接口（要点） 在系统中的位置及相关接口（要点） 在系统中的位置及相关接口
Iub接口：Node B和RNC之间的物理接口
Node B
。R4阶段采用ATM承载，R5开始可采用
Iub Iu-CS RNC To MGW
12
R U B
13
R U B
14
R U B
15
R U B
16
R U B
Байду номын сангаас
17
G I P I 3
单板及功能
RUB: RNC User plane processing Board，处理用户面协议和用户面数据转发 GIPI3: Gigabit IP Interface (3rd Generation)，提供FE、GE接口 APBE: ATM process board enhanced version，提供STM-1接口 SDTA2: Sonet Digital Trunk Board with ATM(2nd Generation)， 提供ATM CSTM-1接口和IMA处理 SDTI: Sonet Digital Trunk Board with IP，提供IP CSTM-1接口和IMA处理 DTA: Digital Trunk Board with ATM，提供ATM over E1/T1接口和IMA处理 DTI: Digital Trunk Board with IP，提供IP over E1/T1接口和MLPPP处理 GUIM: GE Universal Interface Module，实现子框内的以太网交换
中兴通讯UTRAN设备及配置介绍
4
SDR 8000系列一体化基站 —— 面向未来的基站平台化战略
BBU：MicroTCA标准架构
先进架构扩展
高性能HSPA
向HSPA+/LTE平滑演进
在增加扇区的情况下，需要增加一套整机， 硬件扩容步长为1个R8840整机，软件扩容 步长为1CELL
18
S111 S11
Carrier 4 Carrier 3 Carrier 2 Carrier 1
S222
S444
SDR基站支持网络平滑演进
HSPA向HSPA+&MIMO演进
增 加 1 个 RRU/ 扇 区以支持MIMO
中兴通讯HSPA全球商用一览
国家 巴西 中国香港 罗马尼亚 苏丹 土耳其 法国 爱沙尼亚
运营商 BrT CSL Zapp Sudatel Avea OMT PGH
HSDPA速率 14.4Mbps 14.4Mbps 14.4Mbps 7.2Mbps 7.2Mbps 7.2Mbps 7.2Mbps
HSUPA速率 5.76Mbps 5.76Mbps 5.76Mbps 1.92Mbps 1.92Mbps 1.92Mbps 1.92Mbps
1998年 － 启动WCDMA研发 2004年 － 发布基于中兴通讯IP V3统一硬件平台的WCDMA商用系统 2005年 － 发布HSDPA Phase I商用版本，下行速率10.8Mbps 2006年 － 发布HSUPA Phase I和HSDPA Phase II商用版本，上下行速率分别是1.9/ 14.4Mbps 2007年 － 发布 HSUPA Phase II商用版本，上行速率达5.76Mbps 2007年 － 发布基于DPD+Doherty技术的40%高效功放 2008年 — 发布SDR 8000系列一体化基站解决方案，功放效率提升至45%
RNC系统单、背板介绍
应用场景发展趋势
5G通信
随着5G通信技术的普及，RNC系统单与背板在5G基站中的应用越来越广泛，以满足 5G通信的高速率、大容量、低时延等需求。
物联网
物联网技术的发展为RNC系统单与背板提供了更广阔的应用场景，例如智能家居、智 能交通等领域。
云计算
云计算技术的普及使得RNC系统单与背板在云数据中心的应用越来越广泛，以满足云 计算的高效、灵活和可扩展的需求。
高速传输
扩展性
RNC系统背板通常采用标准化的接口 设计，方便进行模块化扩展和升级， 能够适应不同规模和需求的无线网络 控制应用。
RNC系统背板支持高速数据传输，能 够满足大规模数据交换和实时通信的 需求。
RNC系统背板的应用
通信网络
RNC系统背板广泛应用于通信网络中，作为无线网络控制器的重 要组成部分，支持大规模无线网络的接入和控制。
功能定制化
RNC系统单在功能定制化方面具有优势，能够根据客户的具体需求进行定制化开发，而背板的功能定制化可能较为 有限。
功能集成性
背板通常具有更好的功能集成性，能够将多个功能模块进行整合，实现一体化的解决方案，而RNC系统 单的功能集成性可能相对较弱。
适用场景比较
业务稳定性要求高的 场景
RNC系统单更适合应用于业务稳定性 要求高的场景，如金融、电信、医疗 等行业，而背板可能不太适合这类场 景。
它是一种标准化的表格，用于记录系 统运行的关键参数、故障现象、处理 措施等信息。
RNC系统单的种类
故障处理单
用于记录系统故障的现象、原因 和处理过程，以便对故障进行跟 踪和预防。
巡检记录单
用于记录系统巡检的日期、时间、 巡检人员、设备状态等信息，以 确保系统正常运行。

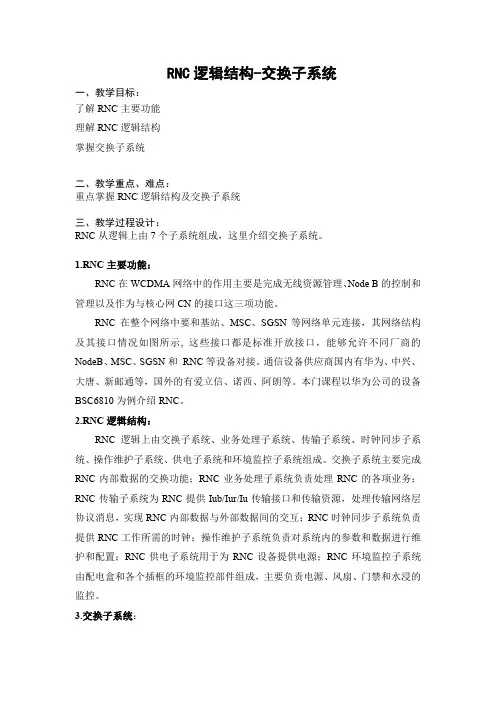

教案-RNC逻辑结构-交换子系统
RNC逻辑结构-交换子系统一、教学目标：了解RNC主要功能理解RNC逻辑结构掌握交换子系统二、教学重点、难点：重点掌握RNC逻辑结构及交换子系统三、教学过程设计：RNC从逻辑上由7个子系统组成，这里介绍交换子系统。
1.RNC主要功能：RNC在WCDMA网络中的作用主要是完成无线资源管理、Node B的控制和管理以及作为与核心网CN的接口这三项功能。
RNC在整个网络中要和基站、MSC、SGSN等网络单元连接，其网络结构及其接口情况如图所示, 这些接口都是标准开放接口，能够允许不同厂商的NodeB、MSC、SGSN和RNC等设备对接。
通信设备供应商国内有华为、中兴、大唐、新邮通等，国外的有爱立信、诺西、阿朗等。
本门课程以华为公司的设备BSC6810为例介绍RNC。
2.RNC逻辑结构：RNC逻辑上由交换子系统、业务处理子系统、传输子系统、时钟同步子系统、操作维护子系统、供电子系统和环境监控子系统组成。
交换子系统主要完成RNC内部数据的交换功能；RNC业务处理子系统负责处理RNC的各项业务；RNC传输子系统为RNC提供Iub/Iur/Iu传输接口和传输资源，处理传输网络层协议消息，实现RNC内部数据与外部数据间的交互；RNC时钟同步子系统负责提供RNC工作所需的时钟；操作维护子系统负责对系统内的参数和数据进行维护和配置；RNC供电子系统用于为RNC设备提供电源；RNC环境监控子系统由配电盒和各个插框的环境监控部件组成，主要负责电源、风扇、门禁和水浸的监控。
3.交换子系统：RNC交换子系统主要完成RNC数据的交换功能。
它主要由各插框的交换和控制单元与插框的高速背板通道共同组成；交换和控制单元为RNC提供GE交换和维护管理平台，由SCUa单板实现，RNC 的每个插框可以配置两块SCUa单板，为RNC提供框间连接，框间通讯采用星型连接的方式。
在交换和控制单元中，可实现框内数据交换和框间数据交换。
ZXWR RNC设备基础(PPT)
及多处理器系统的分布式运行平台，完成进程 调度、定时器管理、内存管理、设备管理、进
程通信等功能
SCS
系统控制子系统 属底层支撑范畴
完成整个系统上电控制（含版本加载）、主备 倒换控制、实时状态检测等功能
模块组成-软件
ROMB
RNLC
SCCP
M3UA UAM
MTP3B
RCB RNLC SCCP
A2SP M3UA
PHY
Iur
传输信令 ALCAP MTP3B SSCF-NNI SSCOP AAL5
ATM PHY
RNC
无线数据
FP
AAL2
UDP IP
ATM Data Link
PHY
无线信令
RANAP
SCCP
MTP3B M3UA
SSCF-NNI SSCOP
SCTP
AAL5
IP
ATM Data Link
PHY
Iu-CS
User Plane Iu UP Protocol
Layer
Transport Network User Plane
AAL2
工作原理- Iu-PS口协议栈
内部公开▲
Radio Network
Layer
Control Plane RANAP
Transport Network
Layer
Transport Network User Plane
SCTP IP
AAL5
ATM Physical Layer
Transport Network User Plane
AAL2
主要内容
一、工作原理 二、模块组成 三、机架机框 四、单板介绍 五、线缆连接 六、信令流程
3-TB_BT03_C1 中兴通讯TD-SCDMA RNS系统结构-32
电源输入区，位于机顶右边，包括1个电源盒
光 纤 转 接 区
B E M U
E T / E T T
E T / E T T
E T / E T T
E T / E T T
电 源 区
ZXTR B328机顶配置图
NodeB系统结构
ZXTR B328系统配置--BCCS
BCCS板配置
BCCS支持1+1备份，每个框支持两块
NodeB系统结构
UIMC：通用接口板，完成控制框内部以太网交换及控制框管理 RCB：控制面处理板，完成控制面的协议信令处理及无线资源管理 ROMB：操作维护板，完成操作维护相关控制
CLKG：时钟发生板，为RNC提供时钟基准
CHUB：控制面集线器，完成机框间控制信息的汇聚
RNC系统结构
资源框
1
前 插 板 后 插 板 D T B R D T B S D T B D T B R D T B
T B P A
T B P A
T B P A
T B P A
T B P A
T B P A
T O R N
第一层插箱
T O R N
T B P A
T T B B P P A
T B P A
T T BB P P AA
T B P A
B I I A
B I I A
B C C S
B C C S
TORN 光接口板 ET E1转接板
TBPE总数：N2_TBPA =N1_TBPE +1 业界TBPE处理能力最强，最大支持3载扇
NodeB系统结构
ZXTR B328系统配置--TORN
中兴RNC系统结构介绍
络中，它处于承上启下的关键地位。
ZXTR RNC的控制面和用户面都采用分布式（用户量上升后可以 通过增加单板实现容量线性增长）的设计，整个系统没有集中处
理的瓶颈，控制面和用户面处理资源可以根据容量的增长需求线
资源框 UIMU（主） 控制面 用户面 CHUB CHUB UIMC UIMC 控制框 ROMB/RCB （备） ROMB/RCB （主）
UIMU（备） 控制面 用户面
交换框 GLI/PSN GLI/PSN UIMC UIMC
背板千兆 连接 注：红色表示控制面；蓝色表示用户面 背板走线
跨框线缆
RNC硬件系统概述
ZXTR RNC系统结构
中兴通讯学院 TD&W&PCS无线团队
目标
学习完本课程，您将会：
掌握RNC系统的硬件及功能组成 掌握各单板的功能作用
掌握RNC系统的数据流向
目录
RNC系统概述
RNC硬件系统概述 RNC功能机框 RNC单板介绍 RNC数据流程
RNC系统配置与组网
RNC系统概述
统STM-1物理接口的AAL2和AAL5的终结，实现ATM的OAM功能，完
成SSCOP和SSCF的处理 APBI :与DTB或SDTB一起使用，提供支持IMA的E1接入。每个DTB单 板提供32路E1接口，每个APBI板实现30个IMA组的分组能力.APBI单 板处理能力是622M（处理AAL2能力是310M，处理AAL5是620M，混 合处理能力是400～500M）。 GIPI：，提供一个IP传输方式的光接口和OMCB功能
第三代移动通信中兴RNC介绍_陈志聪
第三代移动通信中兴RNC介绍随着传统话音业务的不断下降，移动数据业务越来越成为运营商关注的焦点，HSDPA/HSUPA作为应用于WCDMD网络的基于分组数据传输的增强技术，大幅提升了上下行链路的传输速率，极大的增强了WCDMA网络的数据业务能力，在移动数据业务告诉发展的背景下，尤其在HSDA/HSUPA的大规模应用面前，运营商对RNC 设备性能和处理能力有着越来越高的要求：数据业务在为了可能会出现爆发式的增厂，为了适应今后数据业务的大幅增长，适应业务增长时间和速度的不确定，RNC需要能提供数倍于当前产品的数据吞吐量，所以现在中国移动新建的RNC设备基本都是IP架构的硬件平台。
目前主流设备商的RNC设备，存在两种架构的硬件平台：基于ATM架构的硬件平台和基于IP架构的硬件平台。
ATM的特征是面向连接和带宽保障，比较适合传统话音业务和固定带宽的PS业务的传送。
针对突发性的变长的各类IP业务，ATM 平台很难在高效和无阻塞之间取得平衡；ATM配置管理的复杂性也使得系统很难实现大容量的扩展；难以在容量和配置灵活性之间取得平衡；此外，ATM硬件平台通常都难以提供基于IP的各类接口，很难向全IP网络平衡过渡。
可见，基于ATM架构的RNC设备，在未来数据业务高速发展的阶段、及向全IP演进的过程中，容量、传送效率、组网方式上都受到一定的制约。
基于IP架构的RNC能很好的解决上述问题，满足大容量、传送效率、向全IP平滑过渡等需求，是RNC设备未来的发展方向。
下面以中兴通讯的ZXWR RNC设备为例，介绍全IP架构的RNC解决方案。
（如图）中兴通讯WCDMA产品始终致力于缩短客户在整个3G产品生命期中的投资，一步到位提供大容量线性扩展的设计理念，提早为运营商考虑3G业务高速增长情况下对设备性能的需求。
中兴通讯ZXWR RNC产品作为业界第一个IP平台的RNC产品，已成熟应用3年，发货6000万线，为业界最为成熟的全IP架构的RNC产品。
RNC系统概述
高可靠性：ZXTR RNC（V3.0）具有非常高的可靠性，系统所有的 关键部件均采用1＋1主备方式，其他部件也都至少采用N+1备份， 系统支持在线的软件下载，版本升级无需系统重新启动。
优秀的无线资源管理：ZXTR RNC（V3.0）在无线资源管理方面拥 有数十项专利技术；可以支持无线参数的自动优化；可以根据网 络的负载情况以及QoS级别智能地进行无线资源的优先级分配和 调度。
大容量：ZXTR RNC（V3.0）致力于缩短客户在整个3G产品生命期 中的投资，一步到位提供大容量的产品，提早考虑3G业务出现高 密度情况下的需求，ZXTR RNC（V3.0）单资源框最大可支持7.5万 话音用户和7.5万分组域用户，以及最大支持3750爱尔兰话务量或 225Mbps数据吞吐量。整个系统可以通过机框和机架的进一步扩 展，达到100万用户的容量。
移动通信系统网络优化
RNC系统概述
➢ ZXTR RNC（V3.0）是中兴通讯根据3GPP R4版本 协议研发的TD-SCDMA无线网络控制器，该设备 提供协议所规定的各种功能，提供一系列标准 的接口，支持与不同厂家的CN、RNC或者NodeB 互连。
ZXTR RNC（V3.0）的特点
高可扩展性：ZXTR RNC（V3.0）设计目标在于能够适应业务的增 长以及各种业务量环境，提供容量高可扩展的产品；ZXTR RNC （V3.0）的控制面和用户面都采用分布式的设计，整个系统没有 集中处理的瓶颈，控制面和用户面处理资源可以根据容量的增长 需求线性扩展。
RNC系统单、背板介绍
RNC物理单板一览表
中兴通讯网络通信教 育
Sub-Mission8 内容
机框分类 系统后背板介绍 系统的单板名称分类及对应关系表 系统单板介绍 系统单板同机框的对应关系
中兴通讯网络通信教 育
控制框单板
控制框（BCTC） 单板配置
R R R R R R RR
U U M M C C CC
I
I
P B
➢ 支持120/75欧姆阻抗选择，支持同轴电缆和双绞 线；
➢ 提供1*1中育0兴M通讯控网络制通信面教 以太网口；
DTEC单板
ControlStream FE
CPU Subsystem
Circuit Switch
CPLD
B
A
TDM Bus
C
K
Data Bus
Address Bus
P L
A
N
E1LIUP rotect
背
BOARD ALIGNER
板
背
视
图
•BCTC
中兴通讯网络通信教 育
BCTC背板的信号连接
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
13 15 5 7 9 11 1 3 控制面 17 19 21 23 25 27 29 14 16 6 8 10 12 2 4 31×FE 18 20 22 24 26 28 30
Sub-Mission8 内容
机框分类 系统后背板介绍 系统的单板名称分类及对应关系表 系统单板介绍 系统单板同机框的对应关系
中兴通讯网络通信教 育
硬件结构
• 按照功能和插箱所使用的背板分，RNC3.0包含3种机框 。
• 控制框：
RNC系统结构及其功能
0
GE0 GE1
1
BCTC背板功能：
背板提供46×100M +1×1000M的控制流以太网接入能力，其中46 个以太网接口用于系统控制流汇接； GE端口用于UIM和THUB板互 连。
背板提供从CLKG单板接收时钟的功能，从SDTA等单板提取8K时钟 基准的功能，并通过电缆传送至CLKG单板，从UIM主控单板分发系 统时钟至各业务槽位，同时CLKG单板对外提供15套系统时钟至各资 源子系统，采用电缆传送；
交换单元 （2）
四期以后RNC不使用一级交换框
二级交换子系统 百兆以太网
控制框 二级交换子系统
百兆以太网2×千兆Fra bibliotek以太网二级交换子系统
资源框 1
资源框 2
处理单元
处理单元 （包括RUB、RCB单板）——实现用户面和控制 面协议处理。
每块RUB板提供以太网端口和交换单元的二级交换子系统相连，完 成对于CS业务FP/MAC/RLC/UP协议栈的处理和PS业务 FP/MAC/RLC/ UP/PDCP/GTP-U的处理。
RNC在UTRAN系统中的位置与作用
1.1.1.1 N No1d.1e.1B.2 N
RNC
Iu_cs
Circuit Core
o
UE
o
Network
d
Iur
d
1.1.1.3 N
No1d.1e.1B.4 N e e
RNC
Packet Core
o oB
Iu_ps
Network
Uu
B d
Iub
R过NIuC接无口线同网电络路控域制和器de分e主组要域负核责心无网线相资连源；的一管方理面。它一负方责面管它理通
RNC设备设计体系介绍
AM&TPM
1 1 1 1 1 1 1 1 1 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 CCC SSS DDD UUU C S D U CD SS DD UU DD SS DD UU MM AA CC AA D S D U PP SS DD UU P S D U P S D U OO L L I I AA
说明： 1，图中绿色和蓝色 表示具备主备用关系 的单板，其中绿色表 示主用单板，蓝色表 示备用单板； 2，粉色表示是具有 独立关系的单板； 3，白色表示具备共 享关系的单板
SS 1 1 1 1 1 1 1 1 1 1 2 3 4 5 6 7 8 9 1 2 0 1 2 3 4 5 6 7 8 A T I A A T I A A I I C OO T UUC MM I SSS UU A PPS C C S S EE HH SS AA CC CC SS SS CC CC SS SS C C S S CC CC SS SS
ATM信元交换模块（ACSM）
核心交换板除完成交换功能外，还完成子系统的控制和时钟处理、 驱动功能。子系统控制包括主备用核心交换板的切换、子系统内通信 控制以及维护管理等功能；时钟处理、驱动功能是指将网同步子系统 产生的时钟分配到线路接口板。 线路接口板主要完成物理层和ATM层功能，提供ATM信元交换 模块与其它子系统之间的STM-1 ATM光纤物理连接；其ATM层功能 包括通用流量控制、信元头产生/提取、VPI/VCI转换、信元复接/分接 以及业务量统计和优先级管理等功能。ACSM模块提供8块线路接口 板，每板提供4条STM-1接口，总共可以提供32条STM-1 ATM接口。 根据系统的不同需求，可以设计不同端口数和不同端口速率的线路接 口板。 ATM信元交换模块背板提供板间信号通道和单板供电等功能， 采用分布式单板模块电源供电。背板信号线分为三种，一种是主备核 心交换板与各线路接口板之间传递业务信息的数据总线，实际上是一 种点到点连接，每个线路接口板提供两组数据线，分别连接主/备核心 交换板；第二种是板间通信的HDLC总线，与子系统内所有电路板连 接，传递控制、接续和告警维护信息，采用双HDLC总线方式实现； 第三种是主/备核心交换板之间的控制总线，完成相互间的状态监视、 故障指示和切换控制等功能。
6-RNC(V3.07) 系统概述 30
CNRNCNodeBNodeBUERNC的外部接口课程内容RNC的外部接口RNC的功能单元及单板组成RNC的三大系统资源框:BUSN、BGSN交换框:BPSN交换框提供系统的一级IP交换平台，供多资源框和接口框的互联以及各资源框之间用户面扩展用ROMB板:RNC Operation&Mentanence BoardRNC的功能单元及单板组成DTB板:Digital Trunk Board数字中继板，完成电路总线和E1的适配功能提供32路E1的接入ATM反向复用板，提供支持IMA的E1接入SDTB板:Sonet Digital Trunk BoardSDTB板支持63个E1通过信道化的STM-1接入IMAB与DTB\SDTB板一起提供支持IMA的E1接入APBE板:ATM Process Board EnhancedATM处理板，提供4个STM-1接入，支持622M交换量完成RNC系统STM-1物理接口的ATM处理功能千兆IP接口板，提供一个IP传输方式的光接口和OMCB功能RNC的功能单元及单板组成交换单元 之 一级交换子系统容量为40Gbps的核心交换子系统，负责用户面数据的交换和汇聚 GLI板 : Gigabit Line InterfaceGE线卡，完成物理层适配，提供千兆以太网接口， 实现对来自资源框业务数据的接入功能PSN板 : Packet Switch Network分组交换板，完成不同GLI板间的数据交换，实现一级交换平台的 核心交换。
一级交换子系统 RNC的RNC的功能单元及单板组成交换单元 之 二级交换子系统负责系统内部用户面和控制面信令流的交换和汇聚UIMC板 : Universal Interface Module of BCTC通用接口板，主要完成控制框内部以太网交换功能UIMU板 : Universal Interface Module of BUSN通用接口板，主要完成资源框内部以太网交换、电路域交换CHUB板 : Control HUB控制面集线器，完成机框间控制信息的汇聚二级交换子系统 RNC的RNC的功能单元及单板组成处理单元RCB板 : RNC Control plane processing Board控制面处理板，完成RNC各接口控制面协议的信令处理 及无线资源管理RUB板 : RNC User plane processing Board用户面处理板，完成CS和PS业务用户面协议栈的处理---- RNC的RNC的功能单元及单板组成外围设备监控单元PWRD板 : PoWeR Distributor电源分配板，完成机柜电源的分配 外围单板和环境信息的收集ALB板 : ALarm Box告警箱，根据系统出现的故障情况进行不同级别的 系统报警，以便设备管理人员及时干预和处理---- RNC的课程内容RNC的外部接口 RNC的功能单元及单板组成 RNC的三大系统RNC的三大系统控制面数据交换－RNC的神经网络RNC的三大系统用户面数据交换－RNC的血液循环RNC的三大系统时钟的分发－RNC的脉动Iu CN Iur RNC处理单元 处理单元接 入 单 元Iub交 换 单 元外围设备 外围设备 监控单元 监控单元 操作维护 操作维护 单元 单元NodeB电源、风扇 电源、风扇E1STM-110/100M以太网RS485总线。
RNC总体结构及功能简介.ppt
逻辑板卡名称 CLKU
Clock Unit 时钟信号处理板
数量 2
备份 1+1 主备
功能
指标
完成RNC网同步及时钟功能。 每板输出系统时
4种提取方式：BITS系统接 入能力2路；GPS系统接入 能力1路；自由运行工作时 钟；从线路上提取时钟
钟：30路， 19.44MHz、8K、 32.768M信号，均 为LVDS电平信号
GGSN
INTERNET
信令 信令和数据
3
RNC 功能概述
RNC 在 TD 系统中实现的功能
1. 管理和控制无线承载，支持不同QoS的业务 2. 承载无线业务，如广播、寻呼、呼叫等 3. 完成无线资源管理功能 4. UE和CN之间NAS消息的透明传输 5. 完成Node B逻辑操作维护功能
特点：无线资源管理算法很复杂；RNC和Node B之间基于ATM/IP交换； RNC对用户平面实施复杂的处理；RNC的操作维护内容复杂。
逻辑板卡名称
CCPU Centre-Control Process Unit 中央控制板
数量 2
备份 1+1 备份
功能
完成RNC全局资源的控制与 处理；设备数据配置管理 功能；设备初始化控制功 能；设备性能统计管理功 能；告警管理功能；设备 监视与维护调测功能；完 成Iu/Iub接口传输网络层 控制平面协议处理等
0x-00-22-5918-18-00
u32NodeBFunID
79954821 （4C40385）
NODEB侧SCTP 端口号
16676
使用VLAN ID
预留 VLAN ID
2
3
室内外
RNC光 口
LAG 组
TD-SCDMA无线接入子系统RNS(RNC篇)概述1-16讲解
▪ GLI板采用硬件单板GLIQV实现，承担 RNC系统的交换单元GE 线接口功能，提供与资源框的连接。 ▪ 提供4个GE端口，每个GE的光口1+1备份。相邻GLI的GE口之 间提供GE端口备份。
ROMB ROMB
H U OMC-R B
以太网
2020/8/14
9
ZXTR RNC接入单元
❖接入单元 （APBE、GIPI、SDTB和APBI单板）
▪ 接入单元为ZXTR RNC系统提供Iu，Iub和Iur接口的STM-1和E1接入功 能
•APBE：提供4个STM-1接入，支持622M交换容量。负责完成RNC 系统STM-1物理接口的AAL2和AAL5的终结，实现ATM的OAM功
▪ CHUB板为控制面互连板，用于RNC系统控制面数据流的扩展： 各资源框出2个百兆以太网（控制流）与CHUB相连，CHUB通 过千兆电口和本框UIMC相连。
2020/8/14
13
ZXTR RNC处理单元
❖ 处理单元 （包括RCB、RUB单板） ▪ 处理单元实现控制面和用户面上层协议处理。 ▪ RUB板（用户面）：每块RUB板提供以太网端口和交换单元 的二级交换子系统相连，完成对于CS业务FP/MAC/RLC/UP 协议栈的处理和PS业务FP/MAC/RLC/ UP/PDCP/GTP-U协议 栈的处理。 ▪ RCB板（控制面）：连接在交换单元上，实现RNC系统 Iu/Iur/Iub/Uu接口控制面RANAP/RNSAP/NBAP/RRC标准协 议信令处理和NO.7信令处理。
RNC产品系统功能介绍
应用层 应用层由业务处理子系统、高层信令子系统构成，完成用户到用 户的应用层协议处理功能。
第二部分 系统软件构架及组成
软件组成 软件子系统功能
2.1 软件构架
操作维护中心
(OAMS) (RDBS)
(SMSS)
资
系 统 管 理 子 系 统
源 与 数 据 管 理 子 系
操 作 维 护 子 系 统
统
(HSPS)
高 层 信 令 子 系 统 系传 统输 网 络 子
业务处理子系统(TPSS)
承载子系统：主要包括用户数据的传输层承载以及信令和数据共用的物 理和链路层承载。用户数据的传输层承载直接对应于用户面内部数据传 递的底层IP支撑，包括PS Iu接口协议处理板上网络处理器所处理的IPOA 微码、接口板上的ATM>IP转换的微码、DSP上处理UDP/IP的代码等； 信令和数据共用的物理和链路层承载则对应于接口板上相关的ATM IMA 的处理，AAL2和AAL5 SAR的处理等。
其软件主体为Iu，Iur，UU和Iub接口的协议模块以及SCCP， ALCAP，MTP3B，M3UA 等传输网络协议模块和SCTP传输承载 模块，辅助模块为操作维护模块、资源和数据管理模块和系统管 理模块。每个模块间的相互关系如图所示。
3.2 高层信令处理板
资
系源操
统和作
管 理
数 据 管
维 护
子理子
的业务面协议; 其软件主体为Iu-CS，Iur，UU和Iub接口的协议模块，辅助模块为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
