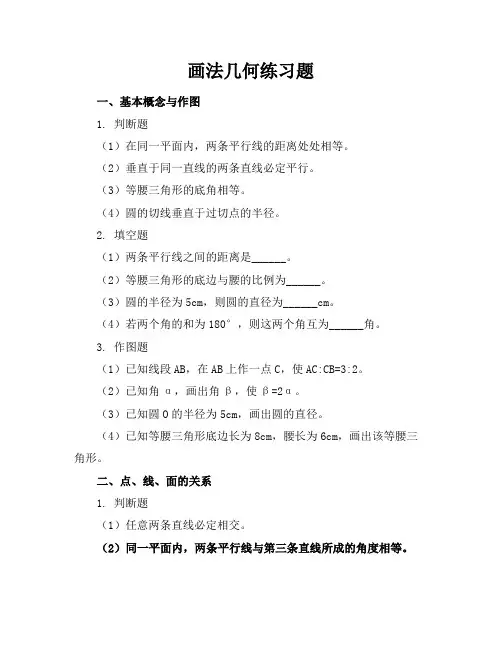

画法几何练习题

答： 答： 答： （1） （2） （3）答： 答： 答：（4） （5） （6）《画法几何》模拟试题（一） (考试时间：120分钟；考试方式：开卷)一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。

（每小题2分，共12分）三、分析绘图题：已知平面△ABC 的H 、V 投影，求出其对V 面的倾角β。

（12分）二、分析绘图题：已知三点A （20，25，30）、B （20，0，25）和C （25，30，0），画出点A 、B 、C 的投影图。

（9分）五、分析绘图题：已知△ABC 和平行四边形DEFG 互相平行，完成平行四边形DEFG 的V 面投影。

（12分）四、判断填空题：根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置。

（每空1分，共10分）AC 是 线 AF 是 线 BD 是 线 CE 是 线 EF 是 线 △ABC 是 面 △ACE 是 面 △AEF 是 面 △BCD 是 面 △CDE 是 面六、分析绘图题：已知球面上点的某个投影，求作点的其余投影。

（10分）七、分析绘图题：根据台阶的正等轴测投影，作出其三面投影（尺寸从轴测投影中量取）（12分）八、分析绘图题：根据形体的三面投影图，作出其正等轴测图（尺寸从投影图中量取）。

（11分）九、分析绘图题：已知圆锥被截切的V投影，试完成圆锥被截切后的H、W投影。

（12分）《画法几何》模拟试题（二） (考试时间：120分钟；考试方式：开卷)一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。

（每小题2分，共12分）答： 答： 答：（1）（2（3）答： 答： 答： （4） （5） （6）三、分析绘图题：已知平面△ABC 的H 、V 投影，求出其对H 面的倾角α。

（12分）五、分析绘图题：已知△ABC 与△DEF 相交，求两平面的交线并判别可见性。

（10分）六、分析绘图题：已知锥面上点的某个投影，求作点的其余投影。

（10分）七、分析绘图题：根据形体的正等轴测投影，作出其三面投影（尺寸从轴测投影中量取）（12分）八、分析绘图题：根据形体的三面投影图，作出其正等轴测图（尺寸从投影图中量取）。

（11分）九、分析绘图题：已知半圆球体被截切后的正面投影，求作截交线其余两面投影。

（12分）《画法几何》模拟试题（三） (考试时间：120分钟；考试方式：开卷)一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。

（每小题2分，共12分）（6）答： 答：答： （（2）答： 答： 答：三、分析绘图题：已知平面图形ABCDEFG的不完全投影，试补全平面图形ABCDEFG的正面投影。

（10分）五、分析绘图题：已知台阶的V、W投影，试补绘其H投影。

（10分）七、分析绘图题：已知正五棱柱被截切后的V投影和部分W投影，求作其H、W投影。

（11分）九、分析绘图题：根据形体的投影图，绘制其正等轴测图。

（12分）(考试时间：120分钟；考试方式：开卷)二、分析绘图题：设线段AB 通过原点O ，α＝30°，试完成AB 的三面投影图。

（10分）一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。

（每小题2分，共12分）答： 答： 答： （1） （答： 答： 答： （4）（5）三、分析绘图题：已知平面五边形ABCDE的不完全投影，试完成平面五边形ABCDE的H面投影。

（9分）四、分析绘图题：已知点M和直线AB、CD的两投影，试五、分析绘图题：已知台阶的V、W投影，试补绘其H投影。

（11分）六、分析绘图题：补绘圆柱的W投影，并补全圆柱表面上的点的三面投影。

（12分）（12分）投影。

（12分）九、分析绘图题：根据形体的投影图，绘制其斜二等轴测图。

（10分）《画法几何》模拟试题（五）(考试时间：120分钟；考试方式：开卷)二、分析绘图题：已知线段AB ⊥BC ，且AB ＝BC ，点A 在V面上，求直线AB 的两面投影。

（10分）一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。

（每小题2分，共12分）（1）（2）（3） 答： 答： （4） （5答： 答： 答：三、分析绘图题：已知平行四边形ABCD平面上K字的V 投影，求K字的H投影。

（10分）四、分析绘图题：已知平面ABC与平面DEFG相交，试求两平面交线的投影。

（10分）五、分析绘图题：根据台阶的H、V投影，补绘其W投影。

（12分）六、分析绘图题：已知圆锥台表面上点A、B及曲线MN的一个投影，求其它投影。

（10分）七、分析绘图题：已知圆柱体被截切后的正面投影，求作八、分析绘图题：已知两三棱柱相贯，试完成相贯线的投影。

（12分）九、分析绘图题：已知形体的正投影图，试完成斜二测轴测图。

（12分）模拟试题（一）答案要点及评分细则课程名称： 画法几何 ( A 卷) 专业年级： 建筑工程技术、建筑工程管理一、选择填空题：判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）（每小题2分，共12分）。

二、分析绘图题：已知三点A （20，25，30）、B （20，0，25）和C （25，30，0），画出点A 、B 、C 的投影图。

（9分）评分标准：作出每个点的1个投影1分，共9分。

（4（5）答： 平 行 答： 相 交 垂 直 答： 交 叉（1（2）答： 相 交 答： 交 叉 垂 直 答： 交 叉三、分析绘图题：已知平面△ABC 的H 、V 投影，求出其对V 面的倾角β。

（12分）评分标准：作出正平线的两个投影4分，作出最大斜度线的两个投影4分，利用直角三角形法求出β角的实形，4分，共12分。

四、判断填空题：根据形体投影图上的标注，判别指定的棱线和平面对投影面的相对位置。

（每空1分，共10分）评分标准：每空1分，共10分。

AC 是 水 平 线 AF 是 侧 平 线 BD 是 正 平 线 CE 是 一 般 线 EF 是 侧 垂 线 △ABC 是 水 平 面 △ACE 是 一 般 面 △AEF 是 侧 垂 面 △BCD 是 正 平 面 △CDE 是 正 垂 面五、分析绘图题：已知△ABC和平行四边形DEFG互相平行，完成平行四边形DEFG的V面投影。

（12分）评分标准：作出△ABC的平行面EⅠⅡ得3分，连接DF求出ⅢⅣ得3分，根据ⅢⅣ求出d’、f得2分，连接d’e’、e’f’得2分，作出d’g’、g’f’得2分，共12分。

评分标准：作出e’g’得4分，作出点d’、f’得6分，连接各点为平行四边形得2分，共12分。

六、分析绘图题：已知球面上点的某个投影，求作点的其余投影。

（10分）评分标准：作出每个点的一个其余投影，得1分，共10分。

七、分析绘图题：根据台阶的正等轴测投影，作出其三面投影（尺寸从轴测投影中量取）（12分）评分标准：作出台阶的每1个投影，得4分，共12分。

八、分析绘图题：根据形体的三面投影图，作出其正等轴测图（尺寸从投影图中量取）。

（11分）评分标准：作出形体底板的正等轴测图3分，作出右边四棱柱3分，作出中间四棱柱3分，作出左边三棱柱2分，共11分。

九、分析绘图题：已知圆锥被截切的V投影，试完成圆锥被截切后的H、W投影。

（12分）评分标准：分别求出截交线的H、V投影各得5分，整理轮廓线得2分，共12分。
