螺纹通止规标准
螺纹通止规M87G公差及尺寸表
螺纹通止规M87G公差及尺寸表螺纹通止规是一种用于测量螺纹内径的工具，其结构简单，使用方便，被广泛应用于各种机械制造领域。
本文将介绍螺纹通止规M87G 的公差及尺寸表，以帮助读者更好地了解和使用此工具。
一、螺纹通止规M87G的结构螺纹通止规M87G由一根钢棒和一个测量头组成。
钢棒的长度和直径分别为100mm和6mm，测量头的长度和直径分别为30mm和M87。
测量头的外表面为丝锥形，可精确地测量螺纹内径。
二、螺纹通止规M87G的公差螺纹通止规M87G的公差是指其尺寸精度的容许偏差。
根据国家标准GB/T 14899-1994《螺纹通止规》的规定，螺纹通止规M87G的公差应符合以下要求：1. 长度公差：±0.2mm2. 直径公差：±0.02mm3. 测量头长度公差：±0.2mm4. 测量头直径公差：-0.006mm ~ +0.002mm5. 测量头倾斜度公差：≤0.02mm三、螺纹通止规M87G的尺寸表螺纹通止规M87G的尺寸表是指其各部分的精确尺寸。
根据国家标准GB/T 14899-1994的规定，螺纹通止规M87G的尺寸表应符合以下要求：1. 钢棒长度：100mm2. 钢棒直径：6mm3. 测量头长度：30mm4. 测量头直径：M875. 测量头倾斜度：≤0.02mm四、螺纹通止规M87G的使用方法螺纹通止规M87G的使用方法非常简单。
首先，将螺纹通止规M87G 插入待测螺纹孔中，直到测量头与螺纹孔底部接触。
然后，将螺纹通止规M87G取出，读取测量头上的数字，即可得到螺纹孔的内径大小。
需要注意的是，使用螺纹通止规M87G时应保持其清洁干燥，并避免与硬物碰撞，以免影响其精度和使用寿命。
五、总结螺纹通止规M87G是一种常用的测量工具，其公差和尺寸表是保证其精度和可靠性的重要依据。
在使用时，应注意保持其清洁干燥，避免碰撞和损坏。
通过本文的介绍，相信读者已经对螺纹通止规M87G 有了更深入的了解，能够更好地使用和维护此工具。
m6螺纹通止规
m6螺纹通止规
m6螺纹通止规
1、m6螺纹通止规的基本参数
m6螺纹通止规由6mm的螺纹和6mm的外径组成。
2、m6螺纹通止规的尺寸
m6螺纹通止规的标准尺寸为M6x1，其中M表示螺纹的直径，即6mm，x1表示螺纹的螺距，即1mm。
3、m6螺纹通止规的材质
m6螺纹通止规的材质主要有锌合金、铝合金、铜合金、不锈钢等。
4、m6螺纹通止规的用途
m6螺纹通止规主要用于机械设备、家用电器等的连接牢固，主要作为螺丝的固定连接件。
5、m6螺纹通止规的优点
m6螺纹通止规具有良好的抗腐蚀能力、耐磨性能强、可承受较大的载荷等优点，可满足不同场合的使用需求。
螺纹通止规检验标准
螺纹通止规检验标准
螺纹通止规是一种用于测量螺纹的工具，它可以用来检验螺纹的尺寸和形状是
否符合标准要求。
螺纹通止规的使用对于保证螺纹连接的质量至关重要，因此有必要对螺纹通止规的检验标准进行详细了解和掌握。
首先，螺纹通止规的检验标准主要包括以下几个方面：
1.外观检查，螺纹通止规的外观应无明显的损坏、变形或者划伤，刻度应清晰
可见，无模糊或者缺失的情况。
2.尺寸检验，螺纹通止规的尺寸应符合国家标准或者行业标准规定的要求，包
括螺纹规的直径、长度、螺距等参数的测量。
3.形状检验，螺纹通止规的螺纹形状应符合标准要求，包括螺纹的牙型、牙距、牙深等参数的测量。
4.功能检验，螺纹通止规的使用功能应正常，包括螺纹规的操作灵活性、测量
准确性等方面的检验。
对于螺纹通止规的检验，可以采用目测、量具测量、影像测量等多种方法进行。
在进行检验时，需要严格按照标准操作规程进行，确保检验结果的准确性和可靠性。
在实际生产中，螺纹通止规的检验是非常重要的，它直接关系到螺纹连接的质
量和可靠性。
因此，我们必须严格按照标准要求进行检验，确保产品质量符合标准，避免因螺纹质量问题而引发的安全事故和质量问题。
总的来说，螺纹通止规的检验标准是非常重要的，它直接关系到产品质量和生
产安全。
只有严格按照标准要求进行检验，才能保证螺纹连接的质量和可靠性。
希望大家能够重视螺纹通止规的检验工作，确保产品质量，为生产安全保驾护航。

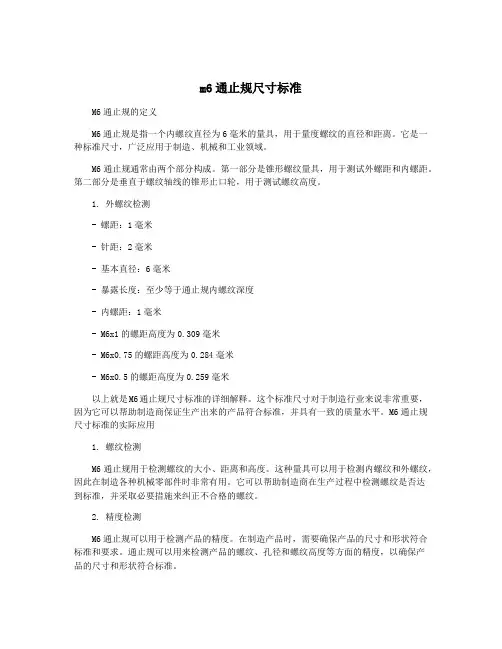

m6通止规尺寸标准
m6通止规尺寸标准M6通止规的定义M6通止规是指一个内螺纹直径为6毫米的量具，用于量度螺纹的直径和距离。
它是一种标准尺寸，广泛应用于制造、机械和工业领域。
M6通止规通常由两个部分构成。
第一部分是锥形螺纹量具，用于测试外螺距和内螺距。
第二部分是垂直于螺纹轴线的锥形止口轮，用于测试螺纹高度。
1. 外螺纹检测- 螺距：1毫米- 针距：2毫米- 基本直径：6毫米- 暴露长度：至少等于通止规内螺纹深度- 内螺距：1毫米- M6x1的螺距高度为0.309毫米- M6x0.75的螺距高度为0.284毫米- M6x0.5的螺距高度为0.259毫米以上就是M6通止规尺寸标准的详细解释。
这个标准尺寸对于制造行业来说非常重要，因为它可以帮助制造商保证生产出来的产品符合标准，并具有一致的质量水平。
M6通止规尺寸标准的实际应用1. 螺纹检测M6通止规用于检测螺纹的大小、距离和高度。
这种量具可以用于检测内螺纹和外螺纹，因此在制造各种机械零部件时非常有用。
它可以帮助制造商在生产过程中检测螺纹是否达到标准，并采取必要措施来纠正不合格的螺纹。
2. 精度检测M6通止规可以用于检测产品的精度。
在制造产品时，需要确保产品的尺寸和形状符合标准和要求。
通止规可以用来检测产品的螺纹、孔径和螺纹高度等方面的精度，以确保产品的尺寸和形状符合标准。
3. 产品质量控制4. 校正工具M6通止规可以用作校正其他量具的工具。
在一些情况下，其他量具的读数可能会偏差，需要进行校正。
通过使用通止规等标准量具进行校正，可以确保其他量具的读数准确无误。
总结M6通止规尺寸标准是一项重要的标准尺寸，对于制造行业来说非常重要。
它的主要作用是检测螺纹的大小、距离和高度，并确保产品的精度和一致性。
M6通止规在制造、机械和工业领域的应用非常广泛，可用于螺纹检测、精度检测、产品质量控制和校正其他量具等方面。
通过使用M6通止规等标准量具进行生产和制造，可以保证产品符合标准，并具有一致的质量水平。
通止规
通止规是两个量具分为通规和止规．举个例子：M6－7h的螺纹通止规一头为通规（T）如果能顺利旋进被测螺纹孔则为合格，反之不合格需返工（也就是孔小了）．然后用止规（Z）如果能顺利旋进被测螺纹孔2.5圈或以上则为不合格反之合格．且此时不合格的螺纹孔应报废，不能进行返工了．其中2.5圈为国家标准，若是出口件最多只能进1.5圈（国际标准）．总之通规过止规不过为合格，通规止规都不过或通规止规都过则为不合格。
例如检验孔的大小，按孔径允许偏差的上限做止端，按孔径允许偏差的下限做通端，检验时，若止端能通过，说明孔径大了，不合格，且不能重加工；若通端不能通过，则说明孔径小了，也是不合格，但是可以通过重加工使之合格。
螺纹通止规基本尺寸与校正
由通端螺纹环规或通端螺纹塞规中径公差带的中心线到其磨损极限之间的距离 由止端螺纹环规或止端螺纹塞规中径公差带的中心线到其磨损极限之间的距离 由通端螺纹塞规中径公差带的中心线到工 件内螺纹中径下偏差之间的距离 由通端螺纹环规中径公差带的中心线到 f 件外螺纹巾径上偏差之间的距离
螺距
尸
S
截短螺纹牙型的I隙槽相对于螺纹牙型的允许偏移量 A J
完整螺纹牙型的半角公差
7 ' 0 z '
T a 0 }
T ,
截短螺纹的中径公差 _ T d 分别为 〔 o , , T
7 . p TL P T R 川G o WN G
螺纹量规的螺距公差
完整的外螺纹牙型,
见图 3
应与新的通端螺纹f规旋合通过 7
国家标准局1 8 1 一 , 9 3一 1 0 发布
1 8 0 0 实施 9 4一 8一 1
Ga 9 4 9 33 - 3
续表 1
螺纹 最规 名称
代
号
功
能
特
征
使
用
规
则
校通一止 螺纹塞规
检查新的通端螺纹环
TZ
截短的外螺纹牙型,
见图 5
允许与新的通端螺纹环规两端的
检查 上 件内螺纹的作
用中径和大径
完橄的外螺纹牙型,
见图 3
应与工件内螺纹旋合通过
检查工件内螺纹的单
止端螺纹塞规
Z
截短的外螺纹牙型,
见图 5
允许与工件内螺纹 两端的螺纹 部
一 中径
分旋合,旋合址应不超过两个螺 即;对于=个或少于二个螺距的
1 件内螺纹,不应完全旋合通过
通止规的公差尺寸对照表
通止规的公差尺寸对照表
通止规的公差尺寸对照表：是m8通止规的尺寸标准为:通规6.65毫米公差+0.01毫米，止规6.91毫米公差+/－0.005毫米通止规是两个量具分为通规和止规。
举个例子：M6－7h的螺纹通止规一头为通规（T）如果能顺利旋进被测螺纹孔则为合格，反之不合格需返工（也就是孔小了）。
然后用止规（Z）如果能顺利旋进被测螺纹孔2.5圈或以上则为不合格反之合格。
且此时不合格的螺纹孔应报废，不能进行返工了。
其中2.5圈为国家标准，若是出口件最多只能进1.5圈（国际标准）。
总之通规过止规不过为合格，通规止规都不过或通规止规都过则为不合格。
通止规螺纹标注及精度标准学习
通止规螺纹标注及精度标准学习1、螺纹3/8-16UNC-2B ：公称尺寸3/8英寸；基本大径0.375×25.4=9.525mm 螺距每英寸16牙UNC的意思是：ISO英制粗牙螺纹。
2B的意思是：中径公差等级0.0057×25.4=0.145mm 2、美标螺纹中UNC－－统一制粗牙螺纹（代替NC）UNF－－－－统一制细牙螺纹（代替NF）这是美标统一制丝锥：公称直径是3/8 英寸即大径为9.525mm2B表示内螺纹精度等级，就是说这个丝锥适合攻精度为2B的内螺纹，也就是一般精度的内螺纹。
3B是紧配合内螺纹。
1B是松配合内螺纹。
美标中：B表示内螺纹，A表示外螺纹。
UNF表示美标细牙螺纹UNC 表示美标粗牙螺纹。
3、英制统一螺纹，在英制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16 UNC—2A细牙系列3/8—24 UNF—2A超细牙系列3/8—32 UNEF—2A定螺距系列3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
螺纹配合等级：4、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
1）1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
npt螺纹通止规
npt螺纹通止规
摘要：
1.NPT 螺纹通止规的定义和作用
2.NPT 螺纹通止规的规格和分类
3.NPT 螺纹通止规的选购和维护
4.NPT 螺纹通止规的应用场景
正文：
1.NPT 螺纹通止规的定义和作用
PT 螺纹通止规，是一种用于测量和检验螺纹的工具。
NPT 是National Pipe Taper 的缩写，意为美国管螺纹，是一种广泛应用于美国和一些其他国家的管螺纹标准。
NPT 螺纹通止规的主要作用是确保螺纹连接的密封性和稳定性，防止螺纹松动和泄漏。
2.NPT 螺纹通止规的规格和分类
PT 螺纹通止规的规格通常根据其尺寸和螺纹类型来表示。
常见的NPT 螺纹通止规规格有1/8 英寸、1/4 英寸、3/8 英寸等。
NPT 螺纹通止规的分类主要有两种，一种是普通型，用于普通的螺纹检验；另一种是加长型，用于测量深孔螺纹。
3.NPT 螺纹通止规的选购和维护
购买NPT 螺纹通止规时，需要根据实际需要选择合适的规格和类型。
同时，应选择质量可靠、精度高的产品。
在使用和维护NPT 螺纹通止规时，应遵循以下原则：使用前应检查通止规的表面是否有损伤；使用时，应确保通止
规与被测螺纹的配合度；使用后，应清洁和保养通止规，以延长其使用寿命。
4.NPT 螺纹通止规的应用场景
PT 螺纹通止规广泛应用于各种管螺纹的测量和检验，如石油、化工、电力等行业的管道连接和设备安装。
m1.6通止规标准
m1.6通止规标准通止规是一种常用的螺纹连接工具，广泛应用于机械制造和其他行业。
M1.6通止规标准是针对直径为1.6毫米的通止规所制定的规范和要求。
本文将详细介绍M1.6通止规标准的主要内容和应用。
一、尺寸要求M1.6通止规标准对其尺寸进行了明确规定。
通止规的长度、螺纹直径、螺距以及其他相关尺寸需要符合标准要求，以保证其与配套零件的连接性能。
此外，通止规的材料也有一定的要求，通常使用优质的合金钢或不锈钢制造，以确保其强度和耐腐蚀性能。
二、表面处理通止规在生产过程中需要经过表面处理，以提高其表面硬度和耐磨性。
常见的表面处理方法包括镀铬、热处理和氮化等。
这些处理方法可以有效延长通止规的使用寿命，并提升其耐用性和稳定性。
三、检测要求为了保证通止规的质量和准确性，M1.6通止规标准对其进行了严格的检测要求。
常见的检测方法包括外观检查、尺寸测量、螺纹检测等。
通止规需要通过这些检测方法，以确保其达到标准规定的质量要求，并能够正常使用。
四、通用性和应用M1.6通止规广泛应用于机械制造、电子设备、仪器仪表等领域。
它们常用于螺纹连接、紧固和定位等功能。
通止规的标准化使得它们可以与其他配套的螺纹零件配合使用，以实现连接的安全性和可靠性。
根据实际需要，通止规可以使用不同的材料和表面处理方法，以满足各种特殊环境下的使用要求。
五、注意事项在使用M1.6通止规时，需要注意以下几点。
首先，确保通止规的尺寸和螺纹类型与所需配套零件相匹配。
其次，使用适当的工具进行安装和拆卸，避免损坏通止规和其他相关部件。
此外，定期检查通止规的表面状态和性能，发现问题及时更换或维修。
总结M1.6通止规标准规定了直径为1.6毫米的通止规的尺寸、表面处理、检测要求等内容。
通止规的标准化使得其具有广泛的通用性和应用范围，在机械制造和其他领域起着重要作用。
在使用通止规时，需注意尺寸匹配、正确安装和定期检查等事项，以确保其正常运行和连接效果。
这就是关于M1.6通止规标准的相关内容，通过遵循标准要求和注意事项，我们可以更好地使用和应用通止规，提高生产效率和产品质量。
螺纹通止规
供应商说的有一定道理。因为螺纹规的前端不可能做成标准螺纹的上下极限尺寸，就像丝锥 一样，所以止规只要不是全部能够拧入，应该判为止规合格
1、1A 和 1B 级，非常松的公差等级，其适用于外螺纹的允差配合。 2、2A 和 2B 级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A 和 3B 级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设 计。 4、对外螺纹来说，1A 和 2A 级有一个配合公差，3A 级没有。1A 级公差比 2A 级公差 大 50，比 3A 级大 75，对螺纹来说，2B 级公差比 2A 公差大 30。1B 级比 2B 级大 50，比 3B 级大 75。 （二）公制螺纹，外螺纹有三种螺纹等级：4h、6h 和 6g，螺纹有三种螺纹等级：5H、 6 H、7H。（日标螺纹精度等级分为 I、II、III 三级，通常状况下为 II 级）在公制螺纹中，H 和 h 的基本偏差为零。G 的基本偏差为正值，e、f 和 g 的基本偏差为负值。如图所示： 公 差 G H 螺纹 偏差 基本中径 外螺纹 f g h e 1、 H 是螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G 位置 基本偏差用于特殊场合，如较厚的镀层，一般很少用。 2、g 常用来镀 6-9um 的薄镀层，如产品图纸要 6h 的螺栓，其镀前螺纹采用 6g 的公 差带。 3、螺纹配合最好组合成 H/g、H/h 或 G/h，对于螺栓、螺母等精制紧固件螺纹，标准 推荐采用 6H/6g 的配合。 （三）螺纹标记 M10×1–5g 6g M10×1–6H 顶径公差代号 中径和顶径公差代号（相 同） 中径公差代号。 通止规是两个量具分为通规和止规．举个例子：M6－7h 的螺纹通止规一头为通规（T） 如果能顺利旋进被测螺纹孔则为合格，反之不合格需返工（也就是孔小了）．然后用止规（Z） 如果能顺利旋进被测螺纹孔 2.5 圈或以上则为不合格反之合格．且此时不合格的螺纹孔应报 废，不能进行返工了．其中 2.5 圈为国家标准，若是出口件最多只能进 1.5 圈（国际标准）．总 之通规过止规不过为合格，通规止规都不过或通规止规都过则为不合格。
螺纹通止规
螺纹通止规定是：螺纹止规进入螺纹内不能超过2.5圈,一般的要求是实际不得超过2圈,并且用得力度不能大,我们的经验是用拇指和食指轻轻夹持螺纹规以刚好能转动螺纹规的力度为准•力大了就相当于在使用丝锥或牙板了，那样规就用不了几次了•螺纹通止规螺纹通止规是适用于标准规定型号的灯头作为灯用附件电光源产品时候的设计和生产、检验的工具设备。
用途一般用于检验螺纹灯头或灯座的尺寸是否符合标准要求，分别检验螺纹灯头的通规和止规尺寸或灯座的通规或止规尺寸。
工作原理具体检验要求及介绍详见中国人民共和国国家标准：GB/T1483.1-2008 或IEC60061-3:2004 标准规定内容。
操作方法具体检验要求及介绍详见中国人民共和国国家标准：GB/T1483.1-2008 或IEC60061-3:2004 标准规定内容。
通止规通止规，是量规的一种。
作为度量标准，用于大批量的检验产品。
通止规是量具的一种，在实际生产中大批量的产品若采取用计量量具（如游标卡尺，千分表等有刻度的量具）逐个测量很费事.我们知道合格的产品是有一个度量范围的•在这个范围内的都合格，所以人们便采取通规和止规来测量.通止规种类（一）对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的等级数目越大公差越小，如图所示：1B 2B 3B内螺纹基本中径3A外螺纹2A 1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50，比3A级大75，对内螺纹来说，2B级公差比2A公差大30。
螺纹通止规检验标准
螺纹通止规检验标准螺纹通止规是用来检验螺纹内外径的工具，其作用是检验螺纹的尺寸是否符合标准要求。
螺纹通止规检验标准是指对螺纹通止规进行检验时所需遵循的标准和规定，其目的是保证螺纹通止规的准确性和可靠性，确保其在工业生产中的有效应用。
一、螺纹通止规的分类。
螺纹通止规按照使用范围和规格可以分为不同的类型，常见的有普通螺纹通止规、精密螺纹通止规、特殊螺纹通止规等。
不同类型的螺纹通止规适用于不同的工件螺纹检验，其标准和规定也有所不同。
二、螺纹通止规的检验要求。
1. 外观检验，检查螺纹通止规的外观是否完好，无损坏、变形、生锈等情况。
2. 尺寸检验，使用相关的测量工具对螺纹通止规的尺寸进行检验，包括内外径、螺距、螺纹角等。
3. 标识检验，检查螺纹通止规上的标识是否清晰、准确，包括规格、型号、生产厂家等信息。
4. 使用性能检验，对螺纹通止规的使用性能进行检验，包括使用灵活性、测量准确性等。
5. 包装检验，检查螺纹通止规的包装是否完好，是否有破损、丢失等情况。
三、螺纹通止规的检验方法。
1. 目测法，通过肉眼观察螺纹通止规的外观质量和标识情况，初步判断其是否符合检验标准要求。
2. 量具检验法，使用螺纹测微计、外径千分尺等测量工具对螺纹通止规的尺寸进行精确测量，确保其尺寸准确无误。
3. 使用性能检验法，将螺纹通止规按照标准要求进行使用，检验其使用性能是否符合要求。
四、螺纹通止规的使用注意事项。
1. 在使用螺纹通止规进行螺纹检验时，应先清洁工件螺纹和螺纹通止规，确保无杂质和污垢。
2. 使用时应轻拿轻放，避免碰撞和摔落，以免影响其测量准确性。
3. 使用完毕后应及时清洁、包装好，放置在干燥通风处，避免受潮和腐蚀。
五、结论。
螺纹通止规的检验标准是保证螺纹通止规质量的重要手段，只有严格按照标准要求进行检验，才能确保螺纹通止规的准确性和可靠性，保证其在工业生产中的有效应用。
在使用螺纹通止规时，也需要严格遵守使用注意事项，确保其长期稳定的使用效果。
孔径通止规国标判定标准
孔径通止规国标判定标准
①内孔通止规是量具的一种，在实际生产中大批量的产品若采取用计量量具（如游标卡尺，千分表等有刻度的量具）逐个测量很费事，合格的产品是有一个度量范围的，在这个范围内的都合格，所以人们便采取通规和止规来测量。
使用标准（非螺纹孔）：通规不过，产品不合格；止规通过，产品不合格。
②对于螺纹孔：分别用两个环规往要被检测的外螺纹上拧（顺序随意）。
1、通规不过，（拧不过去）螺纹中径大了，产品不合格。
2、止规通过，中径小了，产品不合格。
3、通规可以在螺纹的任意位置转动自如，止规拧一至两三圈，可能有时还能多拧一两圈，但螺纹头部没出环规端面就拧不动了，这时说明检测的外螺纹中径正好在“公差带”内，是合格的产品。
螺纹通止规标准
螺纹通、止规的检验标准依据：
1、美国标准
ANSI/ASME B1.2 《统一螺纹量规》标准中：
内螺纹在标准的第4.2节规定：HI螺纹止规不允许进入3牙。
外螺纹在标准的第5.2节规定：LO螺纹止规不允许进入3牙。
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不
允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
3、日本标准
JIS B052 《公制普通螺纹量规极限》，第9节“螺纹量规的使用目的与使用方法”中规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
螺纹通、止规的检验标准依据：
1、美国标准
ANSI/ASME B1.2 《统一螺纹量规》标准中：内螺纹在标准的规定：HI螺纹止规不允许进入3牙。
外螺纹在标准的规定：LO螺纹止规不允许进入3牙。
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
m5螺纹通止规尺寸
m5螺纹通止规尺寸M5螺纹通止规尺寸摘要本文介绍了M5螺纹通止规的尺寸，包括外径、内径、螺距等方面的技术参数。
通过了解M5螺纹通止规的尺寸，可以更好地应用于机械制造和装配工作中。
引言螺纹通止规是机械制造和装配工作中常用的量具之一，用于测量螺纹孔的尺寸和精度。
M5螺纹通止规是一种常用的规格，本文将对其尺寸进行详细介绍，以便读者更好地理解和使用。
1. 尺寸规格M5螺纹通止规的尺寸主要包括外径、内径、螺距等方面的参数。
具体尺寸规格如下：（1）外径M5螺纹通止规的外径为5mm，这是指螺纹刃距离中心轴线的最大距离。
外径的尺寸决定了通止规能否正确地进入螺纹孔中。
（2）内径M5螺纹通止规的内径为4.898mm，这是指螺纹刃距离中心轴线的最小距离。
内径的尺寸决定了通止规能否正确地配合螺纹。
（3）螺距M5螺纹通止规的螺距为0.8mm，这是指螺纹刃距离相邻螺纹之间的距离。
螺距的尺寸决定了螺纹的稠密程度。
2. 应用领域M5螺纹通止规的尺寸适用于各种机械制造和装配工作中。
特别是在精密装配和机械加工工作中，M5螺纹通止规是不可或缺的工具。
（1）精密装配在精密装配过程中，通常需要对螺纹孔进行精确的测量和校准。
M5螺纹通止规的尺寸可以帮助操作人员判断螺纹孔的尺寸是否符合要求，从而保证装配质量。
（2）机械加工在机械加工过程中，通止规也常用于测量螺纹孔的尺寸和锥度。
M5螺纹通止规的尺寸可以与螺纹刀具进行配合，提高螺纹加工的精度和效率。
3. 注意事项如果要正确地使用M5螺纹通止规，需要注意以下几个方面：（1）正确的握持方法通止规应该稳稳地握持住，以免在测量过程中产生偏差。
要特别注意不要扭曲或变形通止规。
（2）正确的插入方式通止规应该沿着螺纹孔的轴线方向插入，直到触碰到底部。
要注意不要过度插入或插入不够。
（3）避免过度力量测量螺纹孔尺寸时，应该用适度的力量推入通止规。
过度力量可能会导致通止规变形或损坏。
（4）及时清理在测量完毕之后，要及时清理螺纹孔和通止规，以免残留物影响后续工作。
m3螺纹通止规尺寸
M3螺纹通止规尺寸详解引言：螺纹通止规是一种用于测量和校准螺纹的工具，它可以帮助我们确保螺纹的尺寸符合规定的标准。
在本文中，我们将详细介绍M3螺纹通止规的尺寸规格，以便您更好地了解和应用这一工具。
一、M3螺纹通止规的基本概念M3螺纹通止规是一种用于测量和校准M3螺纹的工具。
它由两个主要部分组成：螺纹规和通止规。
螺纹规用于测量螺纹的外径和螺距，而通止规则用于测量螺纹的内径和螺距。
二、M3螺纹通止规的尺寸规格1. M3螺纹的外径：根据国际标准ISO 68-1，M3螺纹的外径为3mm。
这意味着螺纹规的测量范围应该在2.95mm 至3.05mm之间，以确保精确度和兼容性。
2. M3螺纹的螺距：M3螺纹的螺距是指相邻两个螺纹之间的距离。
根据ISO标准，M3螺纹的螺距为0.5mm。
通止规的测量范围应该在0.48mm至0.52mm之间。
3. M3螺纹的内径：M3螺纹的内径是指螺纹孔的直径。
根据国际标准，M3螺纹的内径应为2.5mm。
通止规的测量范围应该在2.48mm至2.52mm之间。
4. M3螺纹的螺纹角：螺纹角是指螺纹的斜率。
对于M3螺纹，其螺纹角为60度。
5. M3螺纹的螺纹类型：M3螺纹属于公制螺纹系统，采用三角形的螺纹剖面。
这种螺纹类型被广泛应用于机械装配、电子设备和其他领域。
三、M3螺纹通止规的使用方法1. 准备工作：在使用M3螺纹通止规之前，确保工具表面干净，并检查是否有任何损坏或磨损。
2. 测量螺纹外径：使用螺纹规的外径测量刃，轻轻放置在螺纹上，并确保刃片与螺纹相切。
读取刃片上标记的尺寸，以确定螺纹的外径。
3. 测量螺纹螺距：将通止规的螺距测量刃插入螺纹孔中，直到刃片与螺纹底部接触。
读取刃片上标记的尺寸，以确定螺纹的螺距。
4. 测量螺纹内径：将通止规的内径测量刃插入螺纹孔中，直到刃片与螺纹壁接触。
读取刃片上标记的尺寸，以确定螺纹的内径。
四、M3螺纹通止规的维护和注意事项1. 定期清洁：定期清洁通止规的表面，以确保其准确度和可靠性。
螺纹大小径标准
M6*1
全通
通1-2.5 牙
5.794-5.974
全通 止规止
4.917-5.153
M6*0.75
全通
通1-2.5 牙
5.838-5.978
全通 止规止
5.188-5.378
M8*1.25
全通
通1-2.5 牙
7.76-7.972
全通 止规止
6.647-6.912
M8*1
全通
通1-2.5 牙
7.794-7.974
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
全通
通1-2.5 牙
19.835-20.21
M24*2 M24*1 M24*1.5 M25*1 M25*1.5 M27*1 M27*1.5 M27*2 M28*1 M28*1.5 M30*1 M30*1.5 M30*2 M33*1 M33*1.5 M33*2 M36*1 M36*1.5 M36*2 M38*1.5 M40*1.5 M42*1.5 M42*2 M42*3 M45*1.5 M45*2 M45*3 M48*1.5 M48*1 M48*2 M48*3 M52*1 M52*2 M52*1.5 M52*3 G3/4 G1/2 1/2-14NPSM 1/2-14NPT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹通、止规的检验标准依据：
1、美国标准
ANSI/ASME B1.2 《统一螺纹量规》标准中：
内螺纹在标准的第4.2节规定：HI螺纹止规不允许进入3牙。
外螺纹在标准的第5.2节规定：LO螺纹止规不允许进入3牙。
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不
允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
3、日本标准
JIS B052 《公制普通螺纹量规极限》，第9节“螺纹量规的使用目的与使用方法”中规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
螺纹通、止规的检验标准依据：
1、美国标准
ANSI/ASME B1.2 《统一螺纹量规》标准中：内螺纹在标准的规定：HI螺纹止规不允许进入3牙。
外螺纹在标准的规定：LO螺纹止规不允许进入3牙。
2、国际标准
ISO1502《普通螺纹量规与检验》标准“总则”规定：内螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
外螺纹止规不允许进入2牙，对产品的螺纹小于3牙，止规不允许进入螺纹。
