有杆抽油系统——第2章 抽油杆
第2章 抽油杆
2.1 抽油杆结构及制造工艺 2.2 特种抽油杆 2.3 抽油杆失效分析 2.4 抽油杆柱附属器具
2.2 特种抽油杆
普通抽油杆的缺点：(发展特种抽油杆的原因) 适应不了深井采油、大泵强采需要 适应不了斜井开采的需要 适应不了高粘油井开采需要 适应不了高腐蚀性油井开采需要 适应不了严重结蜡油井的开采需要
第2章 抽油杆
China University of Petroleum
第2章 抽油杆
抽油杆是抽油设备的重要部件，它将抽油机的运动和 能量传递给井下抽油泵。抽油杆的疲劳强度和使用寿命决 定和影响了整套抽油设备的最大下泵深度和排量。
在抽油过程中，抽油杆柱承受的是不对称循环载荷的 作用，其工作介质为原油、地层水和天然气。抽油杆主要 失效形式为疲劳断裂或腐蚀疲劳断裂。抽油杆的断脱事故 会严重影响原油的生产，增加修井作业费用，提高了原油 的成本。为了提高抽油杆工作的可靠性和使用寿命，国内 外在抽油杆的材料、制造、使用、管理及维护等方面开展 了大量的研究工作，取得了可喜的成果。
70年代初期，美国和加拿大使用的EL I型和EL II型超 高强度抽油杆，已超过60.96万米，失效一直很少。
2.2 特种抽油杆
二、玻璃钢抽油杆
与金属材料相比，玻璃钢制品具有重量轻、抗腐蚀、 疲劳性能好等独特优点，近十几年的开发研究，已成功 地用玻璃钢材料试制成抽油杆，现场使用证明，玻璃钢 杆有很大发展潜力。
的弹性模量为4.96×104MPa，因此玻璃钢抽油杆具有更 好的弹性。
玻璃钢杆比普通杆具有更低的固有频率。普通抽油 杆的工作频率与固有频率之比N/N0<0.5，而玻璃钢杆在 0.50.8之间，玻璃钢杆可以在更接近于系统的固有频率 附近工作，其柱塞冲程将被放大12倍左右，只要合理设 计杆柱能实现超冲程，即Sp/S>1。
采油装置中的“三抽设备”
采油装置中的“三抽设备”深井泵采油装置最常用的是游梁式抽油机——抽油泵装置，它包括抽油机、抽油井井口装置的地面部分和包括抽油杆、抽油泵、油管等井下部分组成，其中抽油机、抽油杆、抽油泵是这种抽油装置最主要的部件，即所谓的“三抽设备”。
1．抽油机抽油机是抽油井地面机械传动装置，它和抽油杆、抽油泵协作使用，可以将井下原油抽到地面。
因抽油机的结构和工作原理不同，可分为游梁式抽油机和无游梁式抽油机。
游梁式抽油机按结构不同，可分为一般式和前移式（前置式）。
一般式的支架在驴头和曲柄连杆机构之间，前移式的曲柄连杆机构位于驴头和游梁支架之间。
抽油机的工作原理是电动机将其高速旋转运动传递给减速箱的输出轴，经中间轴后带动输出轴，输出轴带动曲柄作低速旋转运动。
同时，曲柄通过连杆经横梁后臂拉着游梁后臂（或前臂）摇摆（或者是连杆直接拉着游梁后臂）。
游梁前端装有驴头，活塞以上液柱及抽油杆柱等载荷均通过悬绳器悬挂在驴头上。
由于驴头伴同游梁一起上下摇摆，游梁驴头便带动活塞作上下、垂直的往复运动，将油抽出井筒。
2．抽油泵抽油泵也称深井泵，是有杆机械采油的一种专用设备，泵位于油井井筒中动液面以下肯定深度，依靠抽油杆传递抽油机动力，将原油抽出地面。
因在井内安装的方式不同，可分为管式泵和杆式泵两种。
现场应用较多的是管式泵。
管式泵泵径较大，排量较大、结构简洁、价格低廉，适用于产量高、油井较浅、含砂较多、气量较小的井使用；杆式泵泵径小，排量低、检泵便利，适用于产量低的深井。
抽油泵的工作原理是地面上的抽油机通过抽油杆带动泵的活塞上下往复运动，不断将油顶到地面。
泵的一次上下运动叫一个冲程，一次冲程的排液量理论上等于抽油泵活塞向上运动让出的体积。
实际上，抽油井生产时受各种因素影响，油井产液量并不等于理论排量，抽油井的实际产液量与泵的理论排量的比值叫做泵效，抽油机的泵效是一个重要的管理指标。
影响泵效的因素有三方面：（1）地质因素，如油井出砂、气体的影响、油井结蜡、原油高粘度以及原油中含有的腐蚀性水和气体；（2）泵的制造安装质量；（3）泵的工作参数选择。
试析废旧油管杆、抽油泵的修复与再利用
试析废旧油管杆、抽油泵的修复与再利用摘要：现阶段，我国工业化进程不断加快，石油作为最主要的能源备受人们的广泛关注，油田事业的发展对于工业化的增长具有重要的意义。
对于油田事业的发展，目前已经基本处于稳定状态，但是在这过程中还存在一系列的问题，为了提高油田事业的经济效益，合理利用资源，文章主要分析废旧油管杆、抽油泵的修复与再利用问题，由于在开采过程中，油管杆、抽油泵的使用次数较多，更换的次数也较多，因此在油管杆以及抽油泵上的成本较高，为了提高废旧油管杆和抽油泵的利用率，延长使用寿命，提出合理化建议，通过改进废旧油管杆以及抽油泵，从而降低生产成本，保证资源的充分利用。
关键词：废旧油管杆；抽油泵；修复与再利用引言油井生产随着生产时间的推移和井下环境的变化，井下采油设备，如油管杆、抽油泵长期处在井筒生产环境恶劣条件下，故障率和更换率比较高。
采油一厂主要生产单位采油作业区为治理井筒每年须更换相当数量的油管杆、抽油泵，这部分费用占整个作业区生产成本费用的3%～5%；油管维修保养程序简单，抽油杆不能修复，抽油泵报废率较高（约为20%）。
这在一定程度上增加了油井生产成本。
因此,从油管杆、抽油泵的修复和再利用入手，提出废旧油管杆、抽油泵的修复与再利用的可行性建议。
1抽油泵的工作原理抽油泵是由泵筒和吸入阀门、柱塞以及出油阀等几部分组合而成的，抽油泵的运行动力主要是来自于柱塞。
当将原油传输到井下时，在柱塞的帮助下实施反复运动，原油才可以沿着输油管实现传输，在实际的工作过程当中，原油的提取工作中，抽油泵会反复持续上下冲程，当抽油泵在进行上冲程的时候，柱塞的下方泵筒容量就会大大的增加，压力也会随之变小，而这个时候，泵筒上下端的压力差距会逐渐拉开，吸入阀门会伴随着各种压力差距而发生巨大的变化。
等原油进入到泵腔之后，排除阀也会自动的打开，抽油泵泵筒的上方会保存全部的原油，再加上抽油机的反复运作，就会将原油输送到地面之上。
当抽油泵在实施下冲程的时候，泵筒的下方容量会减弱，压力反而会有所增强，吸入阀也会自动的合拢，而出油阀则自动开启，这就导致下泵腔当中的原油会渐渐进入到上泵腔当中去。
抽油泵使用与维护规定
抽油泵使用与维护规定Application and maintence criteria of oil pump1 范围本标准规定了抽油泵的使用与维护方面的技术要求。
本标淮适用于吐哈油田抽油泵的使用与维护管理。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
API RPILARSY/T 5059—91 抽油泵3 抽油泵检测新购置的抽油泵在下井之前应进行检测，确认合格后，方可发放下井。
3.1 检泵前的准备工作检泵前应首先做好以下工作，并做好记录。
3.1.1 查看抽油泵外表是否喷制有表明规格、型号、出厂标记、出厂日期、出厂编号等内容的字样是否打印有表明以上内容的钢印。
3.1.2 查看抽油泵是否有出厂合格证及合格证编号，核对合格证上所反映的技术性能指标是否符合有关标准。
3.1.3 查看抽油泵的结构、型式及参数是否与喷制字样相符；并确认是否与油田技术管理部门所指明的油井需要相一致。
3.1.3.1 查看结构：确认该泵是管式泵还是杆式泵以及其固定位置、固定方式。
若是其它特殊结构的抽油泵，应查看其结构是否与有关技术协议、合同、产品说明书相一致。
3.1.3.2 查看泵径在SY/T 5059—91标准中，对抽油泵的公称直径作了如下规定：表1 杆式泵泵径系列表2 管式泵径系列3.1.3.3 查看冲程a. 对于管式泵及其它允许柱塞上始点可稍冲出泵筒的泵型、泵筒长度(含加长短节)m ≥冲程长度m+柱塞长度m+0.3m。
b. 对于杆式泵及其它不许柱塞上始点冲出泵筒的泵型、泵筒长度(含加长短节)m≥冲程长度m+柱塞长度m+0.9m。
c. 对于有其约定的泵型，应以约定的为准。
3.1.3.4 查看联接尺寸确认与抽油杆及油管联接的螺纹是否适合指定油井使用。
3.1.3.5 查看各零件，是否有明显缺陷及损伤。
油田抽油机井管杆断脱原因分析及综合治理对策

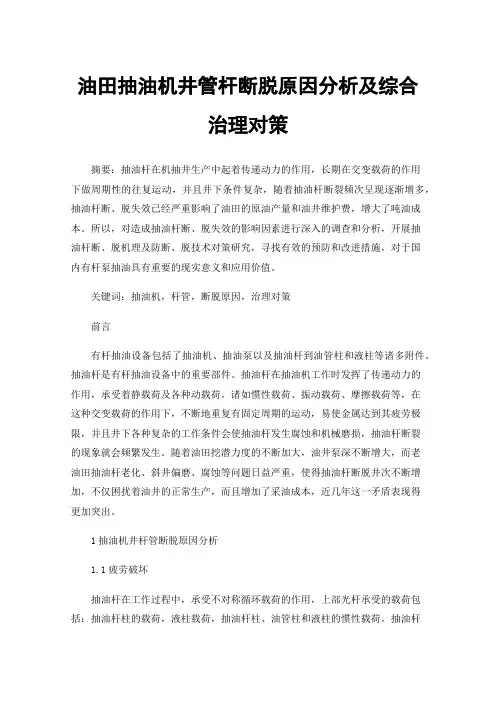

油田抽油机井管杆断脱原因分析及综合治理对策摘要：抽油杆在机抽井生产中起着传递动力的作用，长期在交变载荷的作用下做周期性的往复运动，并且井下条件复杂，随着抽油杆断裂频次呈现逐渐增多，抽油杆断、脱失效已经严重影响了油田的原油产量和油井维护费，增大了吨油成本。
所以，对造成抽油杆断、脱失效的影响因素进行深入的调查和分析，开展抽油杆断、脱机理及防断、脱技术对策研究，寻找有效的预防和改进措施，对于国内有杆泵抽油具有重要的现实意义和应用价值。
关键词：抽油机，杆管，断脱原因，治理对策前言有杆抽油设备包括了抽油机、抽油泵以及抽油杆到油管柱和液柱等诸多附件。
抽油杆是有杆抽油设备中的重要部件。
抽油杆在抽油机工作时发挥了传递动力的作用，承受着静载荷及各种动载荷，诸如惯性载荷、振动载荷、摩擦载荷等，在这种交变载荷的作用下，不断地重复有固定周期的运动，易使金属达到其疲劳极限，并且井下各种复杂的工作条件会使抽油杆发生腐蚀和机械磨损，抽油杆断裂的现象就会频繁发生。
随着油田挖潜力度的不断加大，油井泵深不断增大，而老油田抽油杆老化、斜井偏磨、腐蚀等问题日益严重，使得抽油杆断脱井次不断增加，不仅困扰着油井的正常生产，而且增加了采油成本，近几年这一矛盾表现得更加突出。
1抽油机井杆管断脱原因分析1.1疲劳破坏抽油杆在工作过程中，承受不对称循环载荷的作用，上部光杆承受的载荷包括：抽油杆柱的载荷，液柱载荷，抽油杆柱、油管柱和液柱的惯性载荷，抽油杆柱在运动中受的摩擦阻力，抽油管柱和油管柱的弹性引起的振动载荷，由液击引起的冲击载荷，由井斜变化、螺纹不同心、悬绳器摆动等因素造成的扭力等七方面的力。
而抽油杆柱承受的载荷随深度有所变化，因此，抽油杆柱承受的不是简单的不对称循环载荷，而实际上中和点以下的抽油杆承受的是不对称拉压循环载荷，加上抽油杆柱本身未加工面积达85％以上，不可避免地会有疲劳源存在，从而产生疲劳断裂。
负荷变化引起的疲劳破坏分析：光杆负荷在上下冲程中是不相同的，在保证产量的前提下，长冲程和小冲次可以使负荷变化最小，负荷的变化主要与光杆的冲程和抽油机悬点负荷有关。
抽油泵检修质量管理措施研究
192研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2023.10 （上）抽油泵属于油田作业十分重要的设备之一，作为高含水开发期的油田作业中效果比较好的采油工具，抽油泵的质量受到了很多因素的影响。
抽油泵检修质量管理措施的优化与完善，能够让抽油泵产生更好的应用效果。
很多油田作业环境十分复杂，容易造成抽油泵使用寿命缩短等后果。
抽油泵使用的规范性、管理的有效性同样会对抽油泵的质量产生不同程度的影响。
针对抽油泵检修质量管理的研究力度越来越多，形成了很多有助于实践工作开展的成果，本文在这些成果的基础上结合实际情况作了更进一步的分析。
1 影响抽油泵质量的因素分析1.1 抽油泵的结构抽油泵在采油过程中通常处于往复运动的状态，这种状态下，抽油泵的泵筒与柱塞之间就会出现沉降砂砾，当抽油泵不具备挡砂、刮垢的功能时，抽油泵的泵效就会明显降低。
很多抽油泵安装了挡砂、刮垢的防砂槽，但是整体效果比较差。
这种情况下，防砂槽在抽油泵不断地运动过程中会积聚大量的砂砾、污垢，一旦没有定期清除，抽油泵的泵筒会受到更大的磨损，抽油泵的质量会下降。
1.2 柱塞与泵筒的选择柱塞与泵筒的选择也是决定抽油泵质量的关键因素，在检修过程中通常需要重点关注。
目前，很多企业在生产与选择抽油泵的时候，对其柱塞与泵筒的重视程度不足，以至于柱塞与泵筒的表面处理效果比较差，泵筒与柱塞的材料在选择方面也存在较多的不足，以至于抽油泵的使用寿命无法达到预期。
柱塞与泵筒的关系非常紧密，当两者之间的摩擦系数不合理的时候，砂砾卡在柱塞与泵筒之间的概率就会增大。
1.3 柱塞与泵筒的间隙柱塞与泵筒之间的间隙大小会影响泵效。
柱塞与泵筒作为一对摩擦副，在抽油泵运动过程中，两者之间的间隙越小越能够确保密封效果，同时存在的微小间隙又会确保液体漏失，促使抽油泵可以正常运行。
柱塞与泵筒的间隙控制一直都属于抽油泵质量控制的关键要点，在抽油泵的检修质量管理中也是比较难的部分，目前很多油田作业中应用的抽油泵柱塞与泵筒的间隙都存在不规范的情况，以至于柱塞与泵筒被磨损的概率增大。
详解杆式抽油泵和管式泵的区别及工作原理
详解杆式泵与管式泵的区别及工作原理一、结构普通抽油泵主要由泵筒、吸入阀、活塞、排除阀四大部分组成。
按照抽油泵在井下的固定方式，可分为管式泵和管式泵。
①管式泵管式泵又称油管泵，特点是把外筒、衬套和吸入阀在地面组装好并接在油管下部先下入井中，然后把装有排除阀的活塞用抽油杆通过油管下入泵中。
衬套是又材料加工成若干节，衬入外筒内部。
活塞是用无缝钢管制成的中空圆柱体，外表面光滑带有环状沟槽，作用是让进入活塞与衬套间隙的砂粒聚集在沟槽内，防止砂粒磨损活塞与衬套，并且沟槽中存的油起润滑活塞表面的作用。
检泵起泵时为泄掉油管中的油，可采用可打捞的吸入阀（固定阀），通过下放杆柱，让活塞下端的卡扣咬住吸入阀的打捞头，把吸入阀提出。
但是这种泵由于吸入阀打捞头占据泵内空间，使泵的防冲距和余隙容积大，容易受气体的影响而降低泵效。
目前大多数下入管式泵的井是在油管下部安装泄油器，通过打开泄油器泄掉油管中的油。
在下入大泵的井中，由于活塞直径大于油管内径，不能通过油管下入活塞，采用的方法是先把活塞随油管下入井中，后下入抽油杆柱，利用一个成为脱节器的装置与泵中活塞对接。
管式泵结构简单，成本低，在相同油管直接下允许下入的泵径较杆式泵大，因而排量大。
但检泵必须起下油管，修井工作量大，故适用于下泵深度不大，产量较高的井。
②杆式泵杆式泵又称为插入泵，其中定筒式顶部固定杆式泵特点是内外两个工作筒，外工作筒上端装有椎体座及卡簧（卡簧的位置为下泵深度），下泵时把外工作筒随油管先下入井中，然后装有衬套、活塞的内工作筒接在抽油杆的下端下入到外工作筒中并由卡簧固定。
另外还有固定点在泵筒底部的定筒式底部固定杆式泵，以及将活塞固定在底部，由抽油杆带动泵筒上下往复运动的动筒式底部固定杆式泵。
检泵时不需要起出油管，而是通过抽油杆把内工作筒拔出。
杆式泵检泵方便，但是结构复杂，制造成本高，在相同的油管直径下允许下入的泵径较管式泵要小，适用于下泵深度较大，产量较小的油井。
抽油泵
4. 型号
CYB
□
/ห้องสมุดไป่ตู้
□ 冲程
G
L
Z 整筒泵
抽油泵 泵径
管式 吸阀可捞
CYB-55/3GZ：泵径55mm, 冲程3m,管式泵，整体泵筒。
六、配套工具
抽油泵管柱上通常有油管、 筛管、气锚、磁防蜡器、泄 油器、回音标、油管锚、扶 正器等 抽油杆柱上常见有脱接器、 防脱器、防蜡器、扶正器等。
六、配套工具
作用：坐住内筒。
②内筒：与柱塞、游动阀连在一 起；由抽油杆下放，坐于外筒。 （ 3 ）优点：提抽油杆，内筒， 柱塞，两阀便提出，方便检修。 （4）缺点：泵径小，产液量低 。
杆式抽油泵
（5）定筒杆式泵 内筒坐于外筒。 抽油杆带柱塞在内筒往运动，实现吸 排油，固定阀在内筒下。 （6）动筒杆式泵（图4-5（b）） 柱塞坐于外筒之内，固定阀位于柱塞 顶部，游阀在泵筒顶部。 内筒（泵筒）连抽油杆，并沿柱塞上 下往复运动。 优点：泵筒动，（可使外围环空液体产生 旋涡运动） 防止泵周围砂子下沉，避免 卡泵。 游阀在顶部，停抽时，游阀关，可防 止砂子进泵筒内。 缺点：不宜在偏斜井眼中工作，筒与 油管间产生磨损。
试 吸 力 法
灌 注 法
下泵要求
（1）、按要求核对深井泵的泵径、类型 、检验合格证等，检查泵的完好性。
（2）、下井油管螺纹上，均匀涂上密封 脂，然后将泵及下井工具下入井内，完成 生产管柱。
（3）、完成抽油井生产管柱后，油管试压 15-20MPA，稳压10分钟，压降不超过1MPA为 合格。
8.下杆
主体
销钉
密封垫
抽油杆
撞击头投入20min后再 投20-80m抽油杆，油管 液面下降后再起
投20-80m抽油杆，油管 液面下降后再起
管井员工如何抓好抽油机井泵况管理
可能 是不 出油 。
７ ＡＳ ５ ４ （７ ｇＬ、７ Ｐ １ ３ （ ５ ３ ｍｇＬ － １ １ ３ ８ｍ ／） － Ｓ ５ ３ １ １ ／）
由于光 杆在 上 、下 往 复运动 中与盘根 产生 频繁 ２ ６ 单 井见 聚合物 对泵 况 的影响 ． 的摩擦 而生 热 ，抽油机 井 泵况在 正 常 的情 况下 ，井 下 油液 源源 不断 地被抽 到 地面 ，恰好 可对 光杆 进行 井 已经 见 聚 合 物 ，井 底 出液 浓 度 高 ，输 油 阻 力 增
可洗好 井 ；排 量 １ ｈ ｍ ／ 的井 需热洗 时间为 ３５ｈ ７ ． ，排 量 ３ ／ 的井 热洗 时 间为 ２ｈ即可 ，这样 可 ２ｍ。ｈ 以减 少电能和 天 然气的 消耗 ，提 高洗 井质 量 ，延 长抽 油泵安 全运行 周 期 ，降低检 泵 率。
关键 词 ：抽 油机 井 ；电流 录取 ；热洗 质量 ；泵 况分 析 ；泵 况管 理
制在 ３ ａ ． ＭＰ ，进 行 洗 井 替 溶 蜡 。到 下 午 １ ３ ， ５ ３： ０ 观 察 压 力 不 变 ， 回 油 温 度 和 来 水 温 度 基 本 一 致 （ ５。 左 右 ） 此 时 减 小 喇 ７ Ａ １ ３ 井 的 排 量 进 ７ Ｃ 。 － Ｓ６ ３
泵 况 就有 保 障 。在 热洗 操 作 中坚 持做 好 打 地 面循
如下 ：
３５ｈ ． ，排 量 ３ ／ ２ｍ３ ｈ的井 热洗 时 间为 ２ｈ即可 ，这 样
先 放 喇 ７ Ａ １３ 井 的套 压 ，上 午 ８： ０打 地 可 以减 少 电能 和天然 气 的消耗 ，提高 洗井 质量 ，延 － Ｓ６ ３ ３ 面循环 ， １ 井 口回 油 和 来 水 温度 基 本 一 致 时 长抽油泵安全运行周期 ，降低检泵率。 ｈ后 （５。 右 ）先倒 人 喇 ７ Ａ １３ 井 内 。当 洗 井 温 ７ Ｃ左 － Ｓ６ ３ 度 和 回油 温度再 次 基本 一致 （０。 ７ Ｃ以上 ） ，压力 控
油田井下作业现场管理细则2012-7-27
1 井场布局1.1 井场范围以井口为中点，边长为不小于40m的正方形。
四周宜挖设宽1.5m、深1m的警戒沟，与非井场用地隔离。
1.2 井场四周架设安全警示带，警示带架设平直、清洁，距地面高度1.2m，开口不大于5m，每10m架设一个警示带杆。
1.3 井场地面平整无杂草、树木及建筑障碍物等。
1.4 井场入口一侧摆放中国石油化工集团公司安全生产禁令标志牌1个、井下作业安全生产禁令标志牌1个、巡回检查路线图标志牌1个、现场逃生平面示意图1个、HSE入场须知标志牌1个。
1.5 现场设置逃生通道指示牌4个，安放在逃生通道一侧，并在上风口安全区域设置紧急集合点标志牌1个。
1.6 施工现场应有以下安全警示标志牌：“必须戴安全帽”、“必须系安全带”、“必须穿工作服”、“当心触电”、“当心落物”、“当心高空坠落”、“当心机械伤人”、“当心中毒”、“禁止烟火”、“禁止非工作人员入内”。
标志牌制作应统一，安装在工具柜门内侧，保持完好、清洁。
1.7 现场配合施工车辆停放在距井口20m以外，优先选择上风口方向。
1.8 现场配备垃圾桶2个（可回收桶、不可回收桶各1个）。
所有垃圾必须分类后放进垃圾桶。
2 修井机摆放2.1 修井机应根据季节优先选择停放在上风口位置。
2.2 修井机基础坚固，停放平整，各轮胎应不承受负荷、不悬空，并用不少于4块三角掩木掩在轮胎前后。
2.3 修井机下部地面应整齐铺设防渗布，四周打好围堰，高度不小于100mm。
2.4 井架安装完毕，要在修井机千斤下垫枕木，锁紧支腿，丝杠必须用防渗布进行包扎防尘。
2.5 井架地锚位置及绷绳开档应符合立放井架的标准（不同型号修井机可根据产品说明书进行调整），地锚销孔露出地面且高度不超过100mm，用长、宽各400mm土方附围。
井架与地锚桩距离标准单位：m2.6 地锚桩长度应不小于1.8m，直径应不小于73mm;螺旋锚片直径应不小于250mm，长度应不小于600mm；地锚销宜用螺母紧固，并有防退措施。
抽油机管理及诊断
二、研制应用了三个抽油机井动态管理图
㈢抽油ห้องสมุดไป่ตู้设备控制图
抽油机设备动态管理图是针对喇嘛甸油田“八五”期 间设备损坏严重而提出的。原油生产任务一紧张，每年都 采取了大量的挖潜增油措施(包括调大参数、换大泵、加深 泵挂、换大机型等)， 长此以往造成设备超载井逐年增多，虽 然厂里每年都更换一批新机，但还远远 不能满足生产的需要，致使设备损坏情 况日趋严重。因此结合生产实际，经过 反复实践、探索，总结绘制出“抽油机 设备动态管理图”。
二、研制应用了三个抽油机井动态管理图
㈡稳油控水宏观控制图
按照“稳油控水”的原则，我们对原来的机采井动态 控制图进行了细化，通过统计、分析、比较发现，原来在 合理区、潜力区的井有相当一部分已经变得不合理、不具 备潜力，主要是因为它们含水较高，动态控制图的挖掘决 策作用受到了限制。因此，我们在实践中总结、摸索、研 制出稳油控水宏观控制图。 该图以机采井动态控制图为基础，将合理区、潜力区 中的井，建立油井含水－产液关系图。根据油田开发要求 的含水界限及措施目标要求划分不同区域，达到分类目标 管理和挖掘要求。根据油井产液、含水、产油在图中的分 布状态及所在区域，制定针对性措施以满足“稳油控水” 的要求
抽油机井泵况评比是依据抽油机井动态控 制图进行综合评分。 上图率：指上图井数与应上图井数的比率， %； 应上图井数＝总井数－免评井数 应上图井数＝上图井数＋漏测井数 免评井数＝计划关井数＋套漏井数＋待大 修井数＋当月投产新井井数＋措施（试验）失 效井数＋抽喷免评井数 合理率：指合理区井数占上图井数的比率， %。
二、抽油机井动态管理图 三、抽油机井诊断技术 四、检泵作业现场监督 五、延长热洗周期方法 六、合理参数优选
一、抽油机井管理指标
抽油泵基本原理及其管理技术
７ ８・
科 技 论 坛 抽油泵基本原理及其 Nhomakorabea管理 技术
魏子棋
（ 大庆 油田有限责任公 司第一采油厂生产保障大队， 黑龙江 大庆 １ ６ ３ ０ ０ ０ ） 摘 要： 抽 油泵在我 们附近的生活 中时常会被应 用到 ， 不管是抽 油机也好 ， 还是抽 油泵， 本文 主要介 绍 了抽油泵 的一 些定义类型 ， 并 对影响抽 油泵工作效 率的因素进行分析 ， 从 而提 出改进的一些措施 ， 以及抽 油泵如何进 行故障排 除， 希望对抽 油泵在 今后的发展 中有所 帮助 。 关键词 ： 抽 油泵； 基本 ； 工作原理 ； 管理技 术 １ 概 述 成的７ 中 程损失 抽油泵在我们的日常生活中处于非常重要的位置，在各行各业都会 （ １ ） 材料力学方面的ｌ 生能所在 Ｉ ＝ ＝ 下冲程中造成的损失。 （ ２ ） 过大的冲程 被应用到， 用途非常的广泛。 但是， 即使是这样， 抽油泵在人们的印象中， 关 造成的瞬陛载荷。（ ３ ） 当抽油杆行程滞后于抽油机行程 ， 由原油粘度 、 井斜 于工作的原理没有一个完整的了解 ，本文根据当前抽油泵的工作原理分 等原因造成滞后所产生的损失。 （ ４ ） 下冲程时， 抽油泵泵腔内所产生的高压 析抽油泵在工作当中可能出现的—些故障 ，以及当前影响抽油泵工作效 可能对抽油杆柱造成压缩或弯曲变形 ， 这样就容易造成冲程损失， 以及油 率的因素进行探讨， 并提 出相应的改进措施 ， 希望能够对使用抽油泵的人 管承受液柱重量产生伸长造成的冲程损失。 ４ ． １ ． ３由于沉没度低造成的泵筒液体未充满。 有所帮助 。 ２抽油泵 的定义及类型 （ １ 大时挤压泵筒容积或造成气锁。（ ２ ） 泵筒 内进人不充分的液体， 抽油泵是一种常用的井下装置，主要作用是由抽油机带动把井内原 早沉没廖 氐 时。（ ３ ） 泵筒 、 阀球、 阀座磨损 、 腐蚀。 油抽到地面。它主要由泵筒 、 吸入阀、 活塞、 排除阀四大部分组成。最常用 ４ ２针对损失所采取的相应措施 的抽油泵可分为丽种， 分别为管式泵和杆式泵， 是按照抽油泵在井下的固 （ １ ） 合理的调节防冲程的冲距。 （ ２ ｝ 汁泵挂的深度要合理。 （ ３ ） ｘ 寸 于抽 定方式来分。 油杆的杆柱组合要合理优化。（ ４ ） 在深井作业时， 要进行油管锚定 ； 有含气 杆式泵—般用于产量较小， 液面较低的深井 ， 因为它的设计一般具有 油的井， 要使用气锚 ； 稠油油井要适当的采取降粘措施。（ ５ ） 合理选用抽油 选择适合油井状况的抽油泵。（ ６ ） 在工作制度上采用ｆ 氐 冲次长冲程 ， 这 内外两层工作筒 ， —般没计泵径较小， 泵排量校小。作业时， 只需起出抽油 泵 ， 杆就可将泵带至地面进行维修即可。 样有利于泵筒充满原油， 减少冲程损失。 而管式泵则反之， 它的特点是把外筒、 衬套和吸入阀在地面组装好并 ５ 抽油泵故障排除与维护保养 接在油管下部先下人井中，然后把装有排 出阀的活塞用抽油杆通过油管 ５ ． １ 液击 下入泵中。 因其结构简单 ， 制作成本低 ， 在相同油管直径下允许下人的 井下抽油泵在上冲程中，由于供液不足或者泵内进液体的地方局部 泵径较杆式泵大， 因 而排量大。 但检泵时！ 斯 油管 ， 修井工作量大， 故 堵塞导致泵排量下降， 动液面上升。由于泵腔未被液体完全充满， 所以在 泵腔顶部就会出现低气压顶，随后在下冲程中，游动阀一直处于关闭状 适用于下泵深度不大， 产量较高的井。 ３抽油泵工作 的基本原理 态， 直至与液体接触时的一瞬间， 液压突然升高， 阀被打开。这样会对抽油 抽油泵在工作的时候， 活塞是主动件 ， 作用是通过改变泵内的压力。 泵带来一定的故障， 故此 ， 当出现这样的状况的时候 ， 要采取一定的措施， 泵阀是从动件 ， 仅当满足阀球下方的压力大于其上方压力时才打开， 让液 比如说 ： 当供液不足时 ， 要制定合理的工作制度 ， 在泵内部出现进液孔堵 体通过阀座孑 Ｌ 向上流， 否则阀关闭阻止液体向下流。 最主要表现在两个 塞时， 要及时的洗井并检查抽油泵。 冲程： 即上冲程和下冲程来—起完成工作。 ５ ２气体 上冲程时 ： 出现气锁现象主要是因为当井下的游离气体进 入泵筒或者在上冲程 抽油泵的上冲程是由泵内吸 人 液体然后从井口将液体排到地面的一 时吸进液在泵的人 口处油气分离时， 所产生的气 人 泵筒， 影响泵的充 个过程。 它在这个作业的工程中， 首先要 将抽油杆柱向上拉动柱塞， 让柱 满程度 ， 还有一种晴况就是抽油泵余 隙内存有部分“ 死油” 没有及时被清 当这样的情 拔生 就会出现气锁现象。 固定阀与游动阀同时失去作 塞 上的游动阀受油管内液柱压力而关闭。那么如何才能将原油吸入泵内 理掉。 呢？这就要 导 柱塞下面的下泵腔增大容积， 使得泵内压力降低， 从而将 用， 导致气体反复压缩与膨胀， 出现油井不出液的现象。针对这一现象， 我 固定阀在其上下压差作用下打开， 这样的晴况下原油才能被吸入泵内。与 们可采取 以下的措施来排除故障。其一是加大沉没度，使泵进口压力增 其二 二 ｊ 西 ： 过碰泵等措施挤压气体， 减小防冲距。 此同时， 倘若油管 内被液体充满了， 此时就需要将柱塞上面的液体排到地 大； 面上， 由此形成—个循环。当然， 造成液体进 ＾ 泵内的—个 条 舯是泵 ５ ３常用措施 （ １ ） 碰泵 。 选择采用碰 泵时 ， 通常是 因为有抽 油泵泵 内余 留下 的死油造 内压力要低于沉没压力。原来作用在固定阀上的油管内液柱重力将从油 管转移到柱塞上， 从而引起抽油杆柱的伸长和油管柱缩短。 成的不同步、 常规抽油泵有轻｛ 教 砂卡 、 蜡卡、 气体的影响， 或者是附着了铁 下冲程时： 锈等赃物 的时候， 以及因其伴生气 谴 成的泵筒充满酒． 体的程度Ｉ 差。 在宴施 ６ ＭＭ以上的大泵碰泵时要慎重，带有 下冲程与上冲 程相反， 它是抽油杆柱带动柱塞向 下运动， 将泵向 油管 碰泵时要注意的一点就是当超过 ５ 内排出液体的一 —个 『 ｊ 里 。当然造成泵排液的—个条件是泵内压力要高于 脱节器的抽油泵严禁碰泵。稠油井不同步有可能是伴生气的影响， 无固定 柱塞以上的液柱压力。要使得泵排出液体， 那么这就要同时作用于固定阀 阀组， 这方面也要注意。 （ ２ ） 洗井。 洗井可以同步将井壁和油管以及抽油泵 和游动阀。 柱塞压缩固定阀和游动阀之间的液体： 当泵内压力增加至 Ｕ 大于 的死油 、 蜡、 还有残留的铁锈等都携带 出地面， 它是通过地面向井筒注入 泵沉没 压力时 ， 固 定阀先 关闭 ， 当 泵内 压力增加到大于柱 塞 以上液体压力 目的。同时该注意的就是当要选择洗 掖 的
抽油机井杆管泵失效分析及防范措施
一
、
抽 油 井 维 护 性 作 业 井 的 原 因分 析
导致 抽油 机井 维护性 作业 井产 生 的原 因主要 有 ：油管 失效 、抽 油 杆 失效 ，抽 油 泵失效 、井 下工 具失 效 、油井结 蜡 、结盐 、出砂 等 造成 油井蜡 卡 、盐卡 、砂卡等 几个方 面。 ｌ 油 管失效
原油含 水 、胶 质 和沥 青质 以及机械 杂 质 、原 油流 动速 度 、管 壁特 性等 因素 。 ３ ． １ 油井结蜡 的危害
油 管 、抽 油杆和 抽 ห้องสมุดไป่ตู้泵 的结 蜡 ，使 井筒 出油通 道 内径 逐 渐减 小 ，
增加 了 油流 阻力 ，使得 抽 油机 负荷 增加 ，泵 效 降低 ，影 响油 井产 量 。 严重的甚 至将井筒 通道堵死 ，造 成油 井停产 。 ３ ． ２油井结 盐的危 害 油井 结盐 造成 地面 和井 下设备 磨 损 ，盐在 泵 筒 内结 晶会 造 成抽 油 泵 阀不 严 ，造 成泵 阀漏 失 ，严 重 结 盐 还会 造 成 油 井盐 卡 ，使得 油井 停产。 ３ ． ３ 油井 出砂的危 害 油 井 出砂 危害 极大 ，主 要 表现 为 ：使地 面 和 井 下设 备严 重磨 损 ， 甚至 造成砂 卡 ；冲砂 检泵 、地 面清罐 等维 修工 作量 剧增 ；砂埋 油层 或 井筒砂 堵造成 躺井 。
工艺设备
Ｃｈ 中国 ｉ ｎ ａ Ｃ ｈ 化 ｅ ｍｉ 工 ｃ ａ 贸 ｌ Ｔ 易 ｒ ａ ｄ ｅ
强 ≯ 第 ４瓤
罄２ ０ １ ３年 ４ Ａ
抽油机 井杆管泵失效分析及 防范措施
张 丽
２ ５ ７ ２ ３１ ） （ 中国石化 胜利油 田分公 司孤岛采油厂 孤 四油 藏管理 区 。山东 东营
油井抽油泵故障原因分析和防治技术对策
油井抽油泵故障原因分析和防治技术对策摘要：抽油泵在油田生产中具有重要地位，其运行状况对油田产量具有决定性作用。
但在分析抽油泵运行现状后，可发现其运行过程中可能受到多方面因素的影响，从而出现故障问题，致使后续生产受到干扰。
因此为应对上述问题，解决抽油泵故障，本文通过调查与分析文献资料，围绕油井抽油泵的故障原因展开探讨，并对防治技术进行分析，以期可以为从业人员提供一定参考。
关键词：油井；抽油泵；故障分析；防治引言：在油田生产领域持续发展的背景下，由于抽油泵是决定油田产量的重要因素，故而其逐渐受到社会关注。
因此为提高油田产量，需要认识到抽油泵的重要性，明确其常见的故障问题，分析导致故障形成的原因，并及时采取防治措施，以降低故障问题发生率，保证抽油泵运行状况，进而为生产作业提供保障，该点对促进油田生产领域发展具有重要意义。
1.抽油泵常见故障及其形成原因1.1.泵漏失1.1.1.零部件连接螺纹损坏该点原因主要包括以下几点内容：①未对零件连接螺纹粗糙度进行严格检查，导致其与要求不符，造成上卸扣过程中摩擦力增大，致使粘扣现象发生，从而引起漏失；②螺纹的形状与尺寸公差不符合要求，致使上扣过程中螺纹接触面缩减，从而造成丝扣损坏；③未依照要求进行热处理，表面硬度较低，导致上卸扣过程中出现螺纹损坏漏失问题的可能性增加；④在组装过程中未对上扣扭矩进行约束，且未上紧丝扣；⑤在组装过程中未对螺纹表面进行严格清洗，导致上扣过程中污物颗粒挤压，从而造成螺纹损伤，引起漏失问题。
1.1.2.零件压紧密封面漏失该点包括以下几项内容：①相互配合的压紧面光洁度与要求不符或水平度较差，导致工作人员展开抽油泵修配工作时，必须通过研磨砂对配合端面进行研磨；②零部件局部材质存在质量问题或热处理效果与要求不符，致使刺漏现象在高压与腐蚀的作用下发生；③在装配过程中未对上扣扭矩进行控制，且两端面之间存在微缝，导致高压液流在工作过程中造成贯通，并逐渐造成损伤加重。
抽油杆详解(普通抽油杆、空心抽油杆、玻璃钢抽油杆、超高强度抽油杆、加重杆)
抽油杆培训资料内训专用抽油杆的现状及发展C 级抽油杆抽油杆的基本分类普通抽油杆特种抽油杆KD级抽油杆EL级抽油杆超高强度抽油杆空心抽油杆玻璃钢抽油杆其它D 级抽油杆加重杆HS级抽油杆断裂失效类型脱扣钢材的质量内在因素外在因素制造的质量运输保管损伤施工损伤腐蚀介质载荷影响井况偏磨抽油杆失效影响因素抽油杆现状及发展有杆泵采油问题：断、脱抽油杆载荷：1、抽油杆柱自身的重量。
2、油管内活塞以上杆管之间环空液柱的重量。
3、杆柱、液柱的惯性力4、摩擦力、杆柱弹性变形引起的振动5 、冲击载荷、回压、沉没压力等作用：它将抽油机的运动和能量传递给井下抽油泵。
要求：1、杆身直、螺纹清洁光滑、螺纹与杆体同心2、耐疲劳、耐磨、强度高普通抽油杆结构普通抽油杆的杆体为实心圆形断面的钢杆，两端为镦粗的杆头。
卸荷槽圆弧过渡区扳手方颈推承面台肩外螺纹接头凸缘杆头结构：外螺纹接头用来与接箍相连接。
卸荷槽用来减轻由于螺纹和截面变化引起的应力集中，提高抽油杆的疲劳强度。
推承面台肩在接箍与抽油杆连接时，使得接箍端面与推承面台肩的端面间产生足够大的应力，从而有效防止抽油杆在使用过程中脱扣及井液对螺纹的腐蚀。
扳手方颈用来装卸抽油杆时搭扳手用。
凸缘是作业时用来吊装抽油杆。
圆弧过渡区是避免构件截面和刚度的急剧变化，减小应力集中。
卸荷槽圆弧过渡区扳手方颈推承面台肩外螺纹接头凸缘抽油杆的规格：抽油杆的杆体直径分别为13、16、19、22、25、29mm，长度一般为8m或7.62m。
为了调节抽油杆柱的长度，还有长度分别为0.41、0.61、0.91、1.22、1.83、2.44、3.05、3.66m的短抽油杆。
等级材料抗拉强度σbMPa屈服点σsMPa伸长率δ%200mm收缩率ψ%冲击韧性JK 镍钼合金钢588-794≥372≥13≥60≥115.8C 碳钢或锰钢620-794≥412≥13≥50≥81.3D 碳钢或合金钢794-965≥620≥10≥50≥60.8抽油杆的材料及机械性能普通抽油杆分为C、D和K三个等级，C级抽油杆用于轻、中负荷的油井，D级抽油杆用于中、重负荷的油井，K级抽油杆用于轻、中负荷并有腐蚀性的油井。
油田专用杆式抽油泵介绍
油田专用杆式抽油泵介绍油田专用杆式抽油泵是一种用于油井中抽取油液的设备。
它由泵体、上下接头、抽油杆、阀座、阀片等部件组成。
杆式抽油泵主要由泵体、上下接头、抽油杆、阀座、阀片等组成。
泵体是泵的主要组成部分，由泵壳、泵盘、泵座、抽油杆套等构成。
在泵体中央有一个孔，用于连接上下接头。
上下接头通过抽油杆连接到泵体和油管系统上。
泵体内部由一对对称的偏心轴套成一组球形导向杆可任意转动。
这种构造可以避免泵体中空间的组织物、金属层和污水不能通过油管流动起伏的现象。
杆式抽油泵可提取不同类型的液体，包括原油、天然气、石油和其他液体。
这种泵常用于油田的原油生产过程中。
它适用于高度不断变化的输送介质，具有很高的适应性和自我修复能力。
杆式抽油泵能够处理高粘度的液体，对含有固体颗粒的液体也有很好的耐磨性。
杆式抽油泵的工作原理如下：当泵体与上下接头相连时，抽油杆封闭了泵腔，并通过泵体的偏心轴旋转。
液体通过与泵体内壁之间的泵腔封闭，并经过泵体的导叶进入泵腔。
然后，液体通过旋转的抽油杆被抽送到泵体的出口，进一步被输送到油管系统。
杆式抽油泵具有许多优点。
首先，它的结构简单，维护方便。
其次，它的能效较高，可靠性强。
杆式抽油泵能够灵活适应不同类型的泵站和泵房，可通过调整泵的旋转速度来控制输送流量。
此外，杆式抽油泵的输送效果好，具有较长的使用寿命。
它可以适应不同的工况条件，表现出很好的适应性和可靠性。
然而，杆式抽油泵也存在一些局限性。
首先，由于泵体和抽油杆之间存在磨损，所以泵的效率会随着使用时间的延长而下降。
其次，抽油杆的长度限制了泵的提升高度。
最后，如果泵体设计不合理，容易出现泄漏和振动现象。
为了提高杆式抽油泵的性能，研发人员进行了许多改进和创新。
一种常见的改进是增加泵体和抽油杆之间的润滑油腔，以减少磨损和摩擦。
另外，各个部件的材质选择和热处理也会对杆式抽油泵的性能产生影响。
总之，杆式抽油泵是一种在油田中广泛应用的设备。
它通过旋转的抽油杆将液体从油井中提取到地面，具有结构简单、维护方便、能效高等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发行版本：C
抽油杆、油管、抽油泵管理办法修改次数：0
文件编号：QG/HBYT031-2008
页码：1/5
1 范围
本办法规定了抽油杆、油管、抽油泵及井下配套工具的存放、发放、领取、杆柱组合设计、现场施工、作业监督及更新等管理内容与要求。
本办法适用于公司各油气生产单位、采油工艺研究院。
2 规范性引用文件
下列文件中的条款通过本办法的引用而成为本办法的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本办法，然而，鼓励根据本办法达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件中，其最新版本适用于本办法。
SY/T 5903-93 抽油杆杆柱组合设计方法
3 职责
3.1 钻采工程部是抽油杆、油管、抽油泵及井下配套工具的归口管理部门，负责组织进行质量技术分析及适用性评价，监督、检查库存、日常保养、发放、回收及修复等管理工作。
3.2 各油气生产单位负责抽油杆、油管、抽油泵及井下配套工具的日常使用及维护管理工作。
3.3 采油工艺研究院负责新区新井的杆柱组合设计；各油气生产单位负责老区新井和老区老井的杆柱组合设计。
4 管理内容
中国石油华北油田公司2008-07-04 发布2008-07-04实施
QG/HBYT 031-2008 页码：2/5
4.1 杆柱组合设计
杆柱设计时，设计单位要严格执行SY/T 5903-93《抽油杆杆柱组合设计程序》、QG/HBYT046-2008《采油工程方案设计管理程序》。
设计工作必须根据诊断测试结果进行，并注明最大允许使用载荷。
4.2 购置
钻采工程部组织抽油杆、油管、抽油泵及井下配套工具的适用性分析，提出技术参数、性能及要求。
电子商务部组织产品的购置，执行QG/HBYT075-2008《物资采购与供应管理程序》。
4.3 拉运
杆、管拉运时应用平板车，装车时要保持杆、管平直、不许互相碰撞、蹩劲，防止弯曲。
同时，杆、管两端必须带好护丝以免损坏丝扣。
各种井下配套工具的拉运参照说明书中的注意事项进行，抽油泵由供泵方负责拉运。
4.4 检测及修复
新购抽油杆、抽油泵由电子商务部组织质量检测，合格后方可接收、入库。
旧杆、管回收后，有能力修复的油气生产单位可自行修复，没有能力修复的油气生产单位按钻采工程部要求送指定的修理厂修复。
各种井下配套工具入库时必须提供由具备检测资质的单位出具的检测合格证明或技术报告，否则不准入库。
抽油泵的检测及修复由供方负责，但下井前必须提供由检泵车间或具备检测资质的单位出具的合证证明或技术报告，经井下作业技术监督人员签字认可后方可下井。
4.5 存放
QG/HBYT 031-2008 页码：3/5
4.5.1 抽油杆、油管及各种井下配套工具应根据其级别、尺寸、使用年限分别存放并设立标牌，标牌要注明生产厂家、材质、强度、规格及使用期限等内容。
4.5.2 杆管长期放置时，应在地面上均匀分四段用板和条石垫平、平行摆放，丝扣涂黄油并带护丝，不得乱堆或人踩车压。
油管每层100根，层与层之间横放四根油管，最高不超过12层。
旧杆、管存放时应先刺洗干净，清洁润滑丝扣并上干净完好的护丝，抽油杆表面应涂保护层。
井下配套工具经检测合格后才能入库存放，长期存放时应做防锈处理，抽油泵由生产厂家或作业公司负责存放管理。
4.6 领取及发放
4.6.1 领取
依据工程技术大队（所）出具的单井设计通知单和调拨单，拉运单位到油管厂（供应库）领取杆、管及各种井下配套工具。
4.6.2 发放
各油气生产单位应建立抽油杆、油管及井下配套工具发放资料台帐，并设专人管理。
台帐内容应登记发放井号、发放日期、数量、类别、生产厂家、领取单位及人员、发放人等。
4.7 施工作业及监督
4.7.1 施工作业
各油气生产单位具体组织现场施工。
施工作业时，作业过程监控、质量验收及考核及应严格执行QG/HBYT066-2008《井下作业生产过程管理程序》。
QG/HBYT 031-2008 页码：4/5
4.7.2 作业监督
加强作业质量的监督，作业监督人员必须确认现场抽油杆、油管、抽油泵及井下配套工具与设计相符，密切注意起下状况，并根据施工情况提出工作意见及建议。
4.7.3 施工总结及其它
施工方编写施工总结，在质量验收合格后负责将施工总结报送油气生产单位。
施工交井后剩余的抽油杆、油管、抽油泵及井下配套工具一律收回，入库存放并做好登记。
4.8 杆管使用要求
4.8.1 新抽油杆、油管
4.8.1.1 新井（包括新区、老区）原则上一律使用新抽油杆、油管;
4.8.1.2 新抽油杆、油管下井使用后，检泵时在井场上目测挑出不合格的杆、管拉回油管厂（或资产库）报废，并且全部用新杆、管替换。
抽油杆原则要求使用五年后全井更新，油管使用八年后全井更新;
4.8.1.3 更换下来的抽油杆、油管拉回油管厂待修或报废。
4.8.2 旧抽油杆、油管
4.8.2.1 旧抽油杆、油管禁止以各种形式进行以旧换新;
4.8.2.2 修复的抽油杆、油管必须保证在油井正常工况下使用2年，如果因质量问题发生断、脱由修复单位赔偿损失费用;
4.8.2.3 旧抽油杆、油管修复使用2年后，原则上按照报废处理，不得再下井。
5 相关文件
QG/HBYT 031-2008 页码：5/5 5.1 QG/HBYT 046-2008 采油工程方案设计管理程序
5.2 QG/HBYT 075-2008 物资采购与供应管理程序
5.3 QG/HBYT 066-2008 井下作业生产过程管理程序
6 记录
6.1 领料单
（各油气生产单位设置、使用并保存，保存5年。
）
6.2 发料单
（各油气生产单位设置、使用并保存，保存5年。
）
6.2 作业施工总结
（各油气生产单位设置、使用并保存，永久保存。
）
编写部门：钻采工程部
编写人：张自学
审核人：胡书宝
审批人：苏俊。
