回转支承选型原则
回转支承选型计算
回转支承选型计算：一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.108 kN / mm2D ——滚道中心直径，mmd ——钢球公称直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kNFr ——总倾覆力矩作用平面的总径向力，kN 3、计算安全系数fs = Co / Cpfs值可按下表选取。
二、三排柱式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.172 kN / mm2D ——滚道中心直径，mmd ——上排滚柱直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
回转支承安全系数fs回转支承产品标准对合理选型的影响《建筑机械》2002年第三期现行的单排球式回转支承有两个行业标准JJ36.1-91《建筑机械用回转支承》和JB/T2300-99《回转支承》，也就是在以前的建设部标准JJ36-86和机械部标准JB2300-84的基础上重新修订的。
在JJ36.1的基本参数系列表中列出了145种基本参数的145种型号单排球式回转支承，在JB/T2300中列出了120种基本参数的220种型号单排球式回转支承。
目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。
由于JB2300-84较JJ36-86颁布实施得早，其覆盖面要略大于JJ36-86，两个标准都为回转支承标准化生产做出了贡献。
随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。
回转支承的选型设计(回转支承的选型计算)
回转支承的选型计算A.1 外载荷的确定单排球式回转支承上的外载荷是组合后的总载荷,包括:a) 总倾翻力矩M, 单位为N•mm;b) 总轴向力P, 单位为N;c) 总倾翻力矩M 作用平面的总径向力Hr, 单位为 N。
在计算M、P、Hr 过程中,应根据主机的工作类型,考虑其工作条件,按实际计算工况,最不利载荷组合机型计算。
A.2 单排球式回转支承的当量静容量按公式 (A.1)计算C o=f0×d02×z×sinα…………………………………………(A.1) 式中:C o---当量静容量,单位为N;f o---静容量系数,按表A.1 选取,单位为N/mm2 ;d o---钢球公称直径,单位为mm;α---公称接触角,单位为(°);对一般建筑机械,可取α=50°,当2M/PD0≥10 时, 可取α=45°,对于特殊受力的情况,应根据外力的大小,作用方向另行计算:z---钢球个数,按公式(A.2)计算z=(πD0-0.5d0)/(d0 + b)………………………………………(A.2)z取较小的圆整值;式中:D o ---滚道中心直径,单位为mm;b---隔离块隔离宽度,单位为mm, 按表7选取。
表A.1 静容量系数f0 Static Capacity FactorA.3 选型计算根据组合后的外荷载M、P、Hr ,按公式(A.3)计算当量轴向载荷: JB/T 10839-2008C P =P+4.37M/D0 +3.44Hr …………………………………(A.3)式中:C P ---当量轴向载荷,单位为N.单排球式回转支承选型应满足下式要求:C0/C P≥f S式中:f S---单排式回转支承安全系数, 按表A.2 选取当径向力小于轴向力10% 时,可以根据组合的外载荷M、P 各乘以安全系数fS 后直接在单排球式回转支承性能曲线图上比较安全性。
单排球式回转支承性能曲线图见附录BA.4 齿轮传动参数的确定与外齿式和内齿式单排球式回转支承啮合的小齿轮应采用GB/T 1356 规定的基准齿形。
塔机回转支承的选择与应用

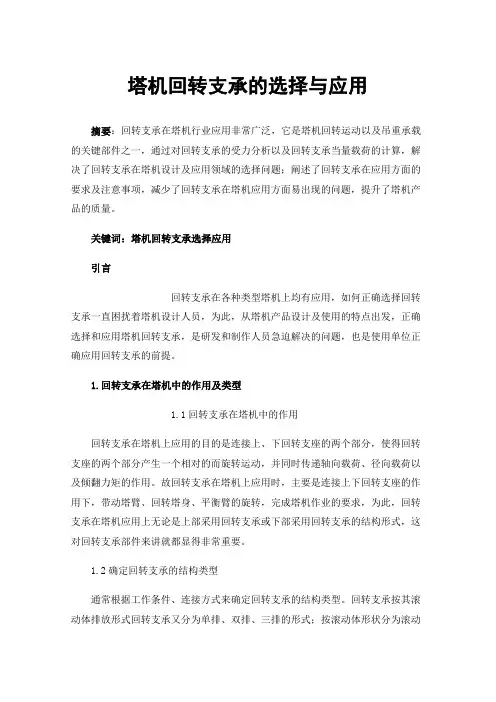

塔机回转支承的选择与应用摘要：回转支承在塔机行业应用非常广泛，它是塔机回转运动以及吊重承载的关键部件之一，通过对回转支承的受力分析以及回转支承当量载荷的计算，解决了回转支承在塔机设计及应用领域的选择问题；阐述了回转支承在应用方面的要求及注意事项，减少了回转支承在塔机应用方面易出现的问题，提升了塔机产品的质量。
关键词：塔机回转支承选择应用引言回转支承在各种类型塔机上均有应用，如何正确选择回转支承一直困扰着塔机设计人员，为此，从塔机产品设计及使用的特点出发，正确选择和应用塔机回转支承，是研发和制作人员急迫解决的问题，也是使用单位正确应用回转支承的前提。
1.回转支承在塔机中的作用及类型1.1回转支承在塔机中的作用回转支承在塔机上应用的目的是连接上、下回转支座的两个部分，使得回转支座的两个部分产生一个相对的而旋转运动，并同时传递轴向载荷、径向载荷以及倾翻力矩的作用。
故回转支承在塔机上应用时，主要是连接上下回转支座的作用下，带动塔臂、回转塔身、平衡臂的旋转，完成塔机作业的要求，为此，回转支承在塔机应用上无论是上部采用回转支承或下部采用回转支承的结构形式，这对回转支承部件来讲就都显得非常重要。
1.2确定回转支承的结构类型通常根据工作条件、连接方式来确定回转支承的结构类型。
回转支承按其滚动体排放形式回转支承又分为单排、双排、三排的形式；按滚动体形状分为滚动体为柱、球等结构形式。
上述的结构类型也导致回转支承承载能力、外形大小也各不相同。
2.塔机回转支承的选择：一般正确选择一个回转支承需要考虑以下几方面因素：1）回转支承的工作载荷；2）主要工作条件；3）传动齿轮工作扭矩及齿轮参数；4）滚道中心圆直径；5）连接螺栓直径、数量及强度等级。
2.1塔机回转支承的载荷定义塔机回转支承在塔机上的作用是非常关键的部件，在选择上需要考虑多种因素等，而塔机的受力（载荷）分析是选择塔机回转支承的重要环节，回转支承载荷包括轴向力、径向力、倾翻力矩这三种载荷。
回转支承选型计算
回转支承选型计算引言回转支承是工程机械中的重要部件之一，用于实现旋转运动，并承受机械负荷。
在设计回转支承时，需要进行选型计算，以确保其能够满足工作条件下的安全和可靠运行。
本文将介绍回转支承选型计算的基本原理和步骤，并给出示例计算，以帮助工程师们正确选型回转支承。
选型计算步骤选型计算的基本步骤如下：1.确定旋转类型：首先需要确定回转支承的旋转类型，即单圈旋转还是多圈旋转。
根据实际工况和使用要求，选择合适的旋转类型。
2.确定工作负荷：根据实际工作条件和所需的运载能力，确定回转支承的工作负荷，包括垂直载荷、径向载荷、轴向载荷和倾斜载荷等。
3.确定工作周期：根据使用要求和工况条件，确定回转支承的工作周期，包括连续工作周期和断续工作周期等。
4.确定工作速度：根据实际工作条件和工作要求，确定回转支承的工作速度，包括正常工作速度和临界工作速度等。
5.计算工作寿命：根据回转支承的工作负荷、工作周期和工作速度等参数，通过寿命计算公式计算出回转支承的工作寿命。
6.选择合适型号：根据回转支承的工作负荷、工作周期、工作速度和工作寿命等参数，从厂商提供的选型手册中选择合适的型号。
示例计算假设我们需要选型一个用于挖掘机的回转支承。
根据工程师提供的参数，我们进行以下选择计算：•旋转类型：单圈旋转•垂直载荷：10000 N•径向载荷：20000 N•轴向载荷：5000 N•倾斜载荷：3000 N•连续工作周期：10 小时•正常工作速度：1 rpm首先，我们需根据给定数据，计算出工作寿命。
根据回转支承的工作负荷、工作周期和工作速度等参数，回转支承的工作寿命可以通过以下公式计算：工作寿命 = （C / P）^b × L其中，C 是基本动载荷，P 是动载荷，b 是寿命指数，L 是回转支承的总公转数。
根据实际情况，我们选择适用的参数值：• C = 100000 N•P = 20000 N• b = 10•L = 1000000代入公式中，可得到回转支承的工作寿命。
第2章回转支承的选用
第2章回转支承的选用1.1概述回转支承又被称为转盘轴承，是一种能够同时承受较大的轴向载荷、径向载荷和倾覆力矩的大型轴承。
回转支承在现代工业中应用较广泛被人们称为“机器的关节”其主要应用在汽车起重机、集装箱起重机、船用起重机、挖掘机、机器人及旋转餐厅等发面。
1.2回转支承的类型回转支承一般都带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置，因而能使主机的结构设计紧凑、引导可靠、维护方便。
回转支撑具有以下部分型号：1.单排四点接触球式回转支撑（01系列）2.双排异径球式回转支承（02系列）3.单排交叉滚柱式回转支承（II系列）4.单排四点接触球式回转支承（HS系列）5.单排交叉滚柱式回转支承（HJ系列）6.三排滚柱式回转支承（13系列）7.四点接触式回转轴承（VL系列）1.3回转支撑结构形式的比较与选择常用回转支承的结构形式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
相同尺寸的回转支承，单排球式的承载能力高于交叉滚柱式和双排球式，在倾覆力矩160吨载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。
①单排四点接触球式回转支撑其结构特点、性能、适用范围单排四点接触球式回转支撑由两个座圈组成，结构紧凑、重量轻，钢圈与圆弧滚道四点接触，能同时承受径向力、轴向力和倾覆力矩。
回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
②双排异径球式回转支承其结构特点、性能、适用范围双排异径球式回转支承具有三个座圈，钢球和隔离层可直接排入上下滚道，根据受力情况安排了上下两排直径不同的钢球。
这种形式装配非常简单，上下圆弧滚道的承载角都为90°，能承受较大的轴向力和倾覆力矩。
双排球式回转支承的轴向、径向尺寸都比较大，结构紧凑，特别适用于中等以上的塔式起重机、汽车起重机等装卸机械上。
③三排滚柱式回转支承其结构特点、性能、适用范围三排滚柱式回转支承具有三个座圈，上下及径向滚道自分开，使每一排的滚珠的负载都能确切地加以确定，能够同时承受各种载荷，是四种型号中承载能力最大的，特别适用于较大直径的重型机械，如斗轮式挖掘机、轮式起重机、船用起重机等机械上。
回转支承的选型设计
回转支承的选型设计回转支承是现代工程机械中重要的转动支承部件，广泛应用于各种起重、装卸、建筑、矿山机械设备以及焊接机器人等。
回转支承的选型设计对工程机械的性能和使用寿命至关重要。
本文将从回转支承的选型原则、设计流程和具体选型方法等方面进行详细介绍。
一、回转支承的选型原则1.承载能力：根据机器的工作负荷和挖掘物料的重量，选择合适承载能力的回转支承。
承载能力过大会导致成本和重量增加，承载能力过小则无法满足机器的使用需求。
2.尺寸和安装空间：根据机器的结构形式和尺寸要求，确定回转支承的外径、孔径大小和安装形式。
3.转动速度和工作环境：根据机器的转动速度要求和工作环境条件，选择合适的回转支承类型和轮毂形式，以保证良好的转动性能和耐久性。
4.可靠性和寿命：选择具有良好可靠性和较长寿命的回转支承，以减少故障率和维修成本。
5.维修和维护便捷性：考虑回转支承的拆装和维护便捷性，以提高机器的可用性和维修效率。
二、回转支承的选型设计流程1.确定机器的工作负荷和工作条件，包括最大承载力、工作转速、工作环境等。
2.根据机器的结构形式和尺寸要求，确定回转支承的外径、孔径大小和安装形式。
3.根据机器的工作循环和使用寿命要求，选择具有较长寿命和良好可靠性的回转支承。
4.通过计算或参考相关设计手册，确定回转支承的基本参数，包括额定载荷、滚道直径、齿排数、齿高等。
5.进行结构设计，确定回转支承的内部结构和布局，包括滚子直径、滚子排列方式、轴向间隙、形变补偿等。
6.根据选型结果，评估回转支承的转动性能、承载能力和寿命等，进行优化设计，并进行相关验证计算和分析。
7.选择适当的材料和热处理工艺，提高回转支承的强度和硬度，以满足工作条件的要求。
8.提供详细的选型报告和设计图纸，以供后续生产和使用。
三、回转支承的具体选型方法1.根据机器的工作负荷和应力计算，确定回转支承的额定载荷。
可根据以下公式计算：Fn=(Fs×Fd×Fa×Fv)/Fr其中，Fn为额定载荷；Fs为动载荷系数；Fd为动载荷系数；Fa为应力集中系数；Fv为动载荷系数；Fr为安全系数。
第6章 回转支承的选型
第6章 回转支承的选型6.1 载荷计算6.1.1载荷确定将作用在回转支承的各种载荷综合后，有以下载荷：垂直力：31G G G P k G b Q P +++⋅=力矩：W b b Q h W h W h P l G l G l G R P k M ⋅+⋅+⋅+⋅-⋅-⋅+⋅⋅=2113311 水平力：γcos 121r P P W W H -++=式中：Q P ——起升载荷； b G ——吊臂自重；1G ——上车除吊臂自重和配重外的其他部分重量；3G ——配重；1W ——沿吊臂方向的吹在重物上的水平力； 2W ——沿吊臂方向的吹在起重机上的水平力；1P ——重物的离心力；Pr ——回转齿轮的啮合力；k ——超载系数，对于一般工程起重机按动载试验（超载10%）取，即取 )1(55.0211.11.1226ϕϕϕ+=+⨯=⋅=k 轮胎式起重机上离心力和风力引起的力矩一般占起升载荷引起的力矩10%左右，取03.12=ϕ，则1165.1)03.11(55.0=+=k ，简化M 可得：33112.1l G l G l G R P M b b Q ⋅-⋅-⋅+⋅⋅=R ——幅度；b l ——吊臂重心到回转中心的水平距离；1l ——上车其他重量1G 的重心到回转中心的水平距离；3l ——配重重心到回转中心的水平距离。
参照《回转支承型式、基本参数和技术要求》（JB2300-84）计算表需说明以下几点： (1)、可近似取水平力 P G H 1.0=；(2)、给出的许用载荷图中有1和2两条界线，其中界线1用于静态校核，界线2用于动态校核；(3)、可近似认为吊臂质心位于臂长的1/2处，根据经验可取0.625处； (4)、可忽略风载荷。
2、最大压力计算[]⎥⎦⎤⎢⎣⎡=+⎭⎬⎫⎩⎨⎧-+=)5.0(1cos 2),(),(12sin sin 121210maxεαεεεεααM e M g e e P J n H J J n D M n G N 式中 α——接触角；0D ——回转支承公称直径；e n ——滚动体在受力时有效数目。
回转支承轴承钢的选择原则
在设计和制造滚动轴承时，一般按如下原则来选择轴承材料。
一．根据轴承的工作条件选择
1．工作温度 常温下工作的轴承，采用铬轴承钢。工作温度高于150℃低于250℃也采用铬轴承钢，但要经过特殊的热处理（需200℃或300℃回火）。
2．承受冲击载荷的大小 承受强大冲击载荷的轴承，一般不采用铬轴承钢，大多数采用优质渗碳结构钢、耐冲击工具钢或调质结构钢。
三．根据轴承疲劳寿命和可靠性要求选择 轴承疲劳寿命和可靠性，在一定程度上取决于钢的纯洁度和组织均匀性。对于一般使用场合，多使用酸性平炉或碱性电炉冶炼的普通轴承钢。随着冶炼方法的不断改进，产生了电流重熔、真空冶炼、电子束炉冶炼等新的冶炼方式，由上述方式炼成的轴承钢制成的轴承，其寿命也相应得到提高。适用于疲劳寿命和可靠性有特殊要求的轴承，如铁路车辆轴箱轴承、航空发动机主轴轴承和导航系统轴承等。 此外，在选择钢种时还应综合考虑钢的加工性能、货源供给及国内资源情况等。
3．接触介质 在有腐蚀性的介质中使用的轴承必须采用具有良好耐腐蚀性的耐蚀钢或合金钢制造。
二．根据轴承的结构类型选择 轴承零件结构较复杂，如外圈带安装挡边，而且承受较高的冲击载荷时，宜采用加工性能良好的渗碳钢；冲压滚针轴承外圈可采用08和10低碳钢（塑性好，适于冷冲压加工）；摆动机构或操纵机构上使用的关节轴承，可采用具有优良的冷塑性变形性能的GCr15、9Cr18、9Cr8Mo以及合金结构钢冷挤压成型。
大直径回转支承的合理选型
Ⅲ
… ｒ 一
一 —
－＿ （
－
实现￣ １ ９ ｉ ： － 要功能包括 ：给定载荷 （ 轴向力 、倾翻 力矩 、径 力 ）、 滚道 隙条件 Ｆ 单排 、双排球式及三排梓式回转支乐
的额定静容 汁算 ，， 咩绘制出给定主参数 转支啦的乐载 线； 个 滚动 体的接 触参数 汁算 、 永接 触形状 ；滚道 ＿ 人 Ｊ ； ￣ １ ｆ ｌ ； Ｊ 米 塞斯应 力及 ｌ 应 ， Ｊ 分布舰律 ，并 可绘制 Ｊ
由图１ ｂ 可知 ，双排球式应 力线远低于变形线 ，因此它的 １ ８ ． ７ ％；双排 球式 的滚道接触应力由３ ４ ７ ８ ＭＰ ａ 增 至３ ７ １ ４ ＭＰ ａ ，
失效形式是滚道表面接触应力超过材料许用接触应 力。许用 增幅 为６ ． ７ ％。三排柱的受力特点决定 了一旦滚道磨损 ，间隙
由图５ 与图３ 分 别对 比可知 ，在 间隙作 用下 ，三排柱式及
体的１ ５ ％ｏ 。 。滚道的永久残余变形量为滚动体的３ ％ ｏ 。 时 ，滚道 双排球式受载 的滚动体个数均减少 。再对 比图６ 与图４ ￣ １ Ｔ 知， 的许用接触应力为２ ７ ５ ０ ＭＰ ａ 。 三排柱式 的滚道接触应 力由２ ５ ７ ２ ＭＰ ａ 增￣ ： ３ ０ ５ ５ ＭＰ ａ ，增幅为
的３ ８ ５ ０ ＭＰ ａ 。
载能力损失 。
１ ． ２ 受力特点不同
三排柱式的三排滚动体独立承载 。如图２ 所示，图中Ｆ 为 ２ 双排球式结构更 紧凑 倾翻力矩产生的当量轴向力， 为轴向力 ，Ｆ 为径向力。由图 ｝ 扫 图７ 可看出相同主参数的三排柱式结构不如双排八点接
Ｅ Ｘ Ｃ Ｈ Ａ Ｎ Ｇ 父 Ｅ 流 Ｆ Ｏ 园 Ｒ Ｕ 地 Ｍ Ｉ
回转支承的应用范围及选型计算
回转支承的应用范围及选型计算
回转支承是一种用于工程机械、建筑机械、冶金机械、电力机械等设
备上的关键零部件，具有承载重量大、旋转灵活、安装方便等特点。
1.工程机械：如挖掘机、起重机等。
回转支承作为挖掘机上的回转部件，承受整机的旋转、载荷以及转台上其他附属设备的重量，确保整机的
正常运转。
2.建筑机械：如塔式起重机、混凝土泵车等。
回转支承作为塔式起重
机的回转机构，承载着起重机的平衡臂和起重臂，确保起重机可以360度
旋转、平稳驻留。
3.冶金机械：如连铸机、炼钢机等。
回转支承作为连铸机的回转部件，用于转台上的结晶器、浇注装置等的旋转，保证连铸机能够进行连续铸造。
4.电力机械：如发电机组、风力发电机组等。
回转支承作为发电机组
的回转机构，支撑着发电机的转子，将机械能转化为电能。
2.刚度计算：根据机械装置的工作要求，计算回转支承所需要的刚度，包括旋转刚度和径向刚度。
3.外形尺寸计算：根据机械装置的空间限制与其他部件的要求，计算
回转支承的外形尺寸，包括直径、高度、外形结构等。
4.转速、摩擦与润滑计算：根据机械装置的工作要求，计算回转支承
的转速范围、摩擦特性以及润滑方式，确保回转支承的正常运转与寿命。
而在具体的选型计算过程中，还需要考虑到回转支承的品牌、质量、
制造工艺等因素，以及用户的具体要求、环境条件等因素。
因此，在选型
时需要综合考虑各种因素，选择适合的回转支承。
回转支承选型计算
回转支承选型计算1. 简介回转支承是各种旋转设备中起转动、支撑和承受载荷作用的关键组件。
在进行回转支承的选型计算时，需要综合考虑载荷、转速、寿命、结构形式等因素，以确保回转支承的稳定运行和可靠性。
2. 计算步骤回转支承选型计算主要包括以下几个步骤：2.1 确定载荷根据实际应用需求，确定回转支承所承受的载荷类型和大小。
常见的载荷类型包括径向载荷、轴向载荷和矩形力矩。
根据载荷的大小和方向，确定回转支承的受力情况。
2.2 计算转矩根据回转支承所在的设备类型和运行条件，计算承受的转矩大小。
转矩包括静载矩和动载矩，需要考虑运转状态下的转矩波动。
2.3 选择支承形式根据回转支承的使用环境和载荷要求，选择合适的支承形式。
常见的支承形式有单行球式回转支承、双列球式回转支承、交叉滚子式回转支承等。
2.4 计算额定载荷根据所选的支承形式和受力情况，计算回转支承的额定载荷。
额定载荷是回转支承设计的载荷上限，超过额定载荷可能导致支承失效。
2.5 计算寿命根据回转支承的额定载荷和转速，通过标准寿命公式计算出回转支承的寿命。
寿命是回转支承运行的预期使用时间，需要根据实际工作条件进行修正。
2.6 检查选型结果根据计算结果，对所选回转支承的选型进行检查。
检查包括检查所选支承形式是否满足要求，以及额定载荷和寿命是否在设计范围内。
3. 注意事项在进行回转支承选型计算时，需要注意以下几点：•精确测量和确定实际载荷和转矩大小，避免过大或过小的估算；•考虑回转支承的安装和维护便捷性，选择适合的支承形式；•根据实际工作条件对寿命进行修正，确保选型结果的可靠性；•在计算过程中，考虑运转状态下的载荷和转矩波动，避免产生额外的风险。
4. 结论回转支承选型计算是确保回转支承稳定运行和可靠性的重要环节。
通过准确确定载荷、计算转矩、选择支承形式、计算额定载荷和寿命，并进行检查和修正，可以得出合适的回转支承选型结果。
同时，在计算过程中需要注意实际情况和风险评估，以确保选型结果的可靠性和安全性。
回转支承选型原则
回转支承选型原则回转支承选型原则1. 结构型式的选择常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论：相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。
在倾覆力矩160吨米载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。
当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。
2.单排球式回转支承系列的选择在国内，目前单排球式回转支承有3个系列的尺寸规格：HS系列，Q系列和01系列。
对于新用户一般不知如何选择那个系列，我们认为每种系列各有优点，分析如下：3个系列的参数比较(以滚道中心直径1250外齿式为例)公司主要回转支承产品的类型和规格a. HS系列单排球式回转支承是历史的延续。
上世纪八十年代前，国内生产的回转支承的主要型式是交叉滚柱式，八十年代后开始生产单排球式回转支承，交叉滚柱式回转支承逐渐被取代，为了保持主机的安装尺寸不受影响，设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。
其特点是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源，制造成本比相同的承载能力的Q系列和01系列回转支承高10％以上，同国外相同承载能力的回转支承相比差得更远。
因此，从节约成本和资源出发，HS系列应该尽可能不用。
考虑到改变回转支承后会改变主机的相关尺寸，因此这个过程会比较痛苦，但是新的设计不应该再选用HS系列。
b.01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。
其安装螺栓孔数量多，比较合理，但是滚道参数存在不合理匹配，例如011.45.1400与011.35.1400回转支承，其外形尺寸和安装尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直径45mm钢球，而011.35.1400使用的是直径35mm钢球，后者的承载能力降低了22％。
回转支承选型计算及结构
回转支承选型计算及结构回转支承是构筑物中非常重要的一种构件，用于实现构件之间的旋转和转移。
在设计和选型回转支承时，需要计算和考虑许多因素，包括承载能力、稳定性、可靠性和安全性等。
本文将对回转支承的选型计算和结构进行详细的介绍。
回转支承主要有两种基本类型：球面回转支承和滚珠回转支承。
球面回转支承是由一个球面外圈和一个球面内圈组成，中间通过钢球进行转动。
滚珠回转支承则是由一个滚珠外圈和一个滚珠内圈组成，中间通过滚珠进行转动。
两种类型的回转支承都有各自的优点和适用范围，选型时需要根据具体情况来确定。
在进行回转支承的选型计算时，首先需要确定承载能力。
承载能力是回转支承最重要的性能指标之一，可以通过计算得到。
一般来说，承载能力包括静态承载能力和动态承载能力。
静态承载能力是指回转支承在不转动或转动较慢的情况下的承载能力，可以通过静态分析来计算得到。
动态承载能力是指回转支承在高速转动或不同转速下的承载能力，可以通过动态分析来计算得到。
对于球面回转支承，承载能力的计算方法如下：首先计算球面外圈上的最大接触应力，然后与材料的势能蠕变极限相比较，确定是否满足要求。
接着计算球面内圈上的最大接触应力，确定是否满足要求。
最后计算钢球与外圈和内圈之间的接触应力，也需要满足要求。
通过这些计算，可以得到球面回转支承的承载能力。
对于滚珠回转支承，承载能力的计算方法如下：首先计算滚珠外圈上的最大接触应力，然后与材料的势能蠕变极限相比较，确定是否满足要求。
接着计算滚珠内圈上的最大接触应力，确定是否满足要求。
最后计算滚珠与外圈和内圈之间的接触应力，也需要满足要求。
通过这些计算，可以得到滚珠回转支承的承载能力。
除了承载能力，回转支承的稳定性也是非常重要的。
稳定性可以通过计算回转支承的刚度系数来进行评估。
刚度系数越大，回转支承的稳定性越好。
刚度系数可以通过有限元分析来计算得到。
同时，在选型回转支承时，还需要考虑可靠性和安全性。
可靠性是指回转支承在使用寿命内无故障运行的能力。
回转支承选型计算
回转支承选型计算回转支承是一种常见的机械元件，用于承载旋转的轴承或轴承座，并且能够使轴承在旋转时具有指定的运动轨迹。
回转支承广泛应用于各种机械设备中，包括工程机械、船舶、起重机械等。
回转支承的选型计算是为了确定适用于特定应用的最佳回转支承类型和尺寸。
这涉及到对机械设备的工作条件、载荷和运动要求进行全面的分析和评估。
以下是回转支承选型计算中的一些关键步骤和注意事项。
1.确定工作条件：首先需要了解机械设备的工作条件，包括旋转速度、工作温度、工作环境等因素。
这些因素将影响回转支承的材料选择和润滑要求。
2.分析载荷：根据机械设备的设计要求和工作条件，计算出回转支承所承受的载荷。
这包括径向载荷、轴向载荷和扭矩等。
需要注意的是，载荷的大小和方向将决定回转支承的选型和尺寸。
3.确定运动要求：根据机械设备的运动要求，确定回转支承所需的运动轨迹和速度。
这将决定回转支承的稳定性和精度要求。
4.选择回转支承类型：根据工作条件、载荷和运动要求，选择适合的回转支承类型。
常见的回转支承类型包括旋转球式回转支承、滚道式回转支承和双列滚子式回转支承等。
5.计算回转支承尺寸：根据所选的回转支承类型和载荷计算出回转支承的尺寸。
这包括内径、外径、高度等。
可以利用相关的计算公式和数据手册进行计算。
6.确定回转支承的寿命：根据所选回转支承的类型和尺寸，参考相应的寿命计算方法，确定回转支承的寿命。
这将有助于评估回转支承的可靠性和维护周期。
7.进行强度计算：根据回转支承的尺寸和载荷，进行强度计算以确保回转支承的结构安全。
这涉及到应力和变形的计算，可以使用经验公式和有限元分析等方法。
8.润滑计算：根据回转支承的工作条件和运动要求，选择合适的润滑方式和润滑材料。
润滑计算包括油脂量和加油周期的确定。
9.评估选型结果：综合考虑以上各项因素，对计算得到的回转支承选型结果进行评估。
如果选型结果符合机械设备的要求并且满足安全性和可靠性要求，则可以确定该选型结果。
回转支承选型计算
回转支承选型计算选型计算：回转支承的回转承载在使用回转支承时，通常需要承受轴向力Fa、径向力Fr和倾覆力矩M的作用。
不同的应用场合会有不同的载荷组合方式，有时可能是两种载荷的共同作用，有时也有可能仅仅是一个载荷的单独作用。
回转支承的安装方式分为座式安装和悬挂式安装，两种安装形式所承受的载荷不同。
如果所用回转支承为座式安装，可以参考下面的选型计算进行选型。
如果所用回转支承为悬挂式安装或其他安装型式，请与我们的技术部联系。
回转支承的选型1、结构型式的选择常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式和三排柱式。
根据我们的经验和计算，有以下结论：当Do≤1800时，单排球式为首选型式；当Do＞1800时，优先选用三排柱式回转支承。
相同外形尺寸的回转支承中，单排球式的承载能力高于交叉滚柱式和双排异径式。
Q系列单排球式回转支承尺寸更紧凑，重量更轻，具有更好的性价比，为单排球式的首选系列。
2、回转支承的选型计算单排球式回转支承的选型计算：①计算额定静容量CO= 0.6×DO×do0.5式中：CO───额定静容量，kN；DO───滚道中心直径，mm；do───钢球公称直径，mm。
②根据组合后的外载荷，计算当量轴向载荷Cp = Fa + 4370M/DO+ 3.44Fr式中：Cp───当量轴向载荷，kN；M───倾覆力矩，kN·m；Fa───轴向力，kN；Fr───径向力，kN。
③安全系数fs = Co / Cp安全系数fs的值可以参考下表：回转支承安全系数fs工作类型轻型light duty 中型middle duty 重型heavy duty 特重型extremely heavy duty安全系数fs 2.5~3 2~2.5 1.5~2 1~1.5三排柱式回转支承的选型计算：①计算额定静容量Co= 0.534×DO×do0.75式中：CO───额定静容量，kN；DO───滚道中心直径，mm；do───上排滚柱直径，mm。
回转支承选型计算 (3)
回转支承选型计算1. 引言回转支承是一种常用于旋转设备中的关键部件，主要用于承受和支撑设备的旋转运动。
在选型回转支承时，需要进行一系列计算来确定合适的支承类型和尺寸。
本文将介绍回转支承选型的基本原理和计算方法。
2. 回转支承的类型回转支承根据结构和应用领域的不同，可以分为多种类型，常用的包括单列球式回转支承、双列球式回转支承、滚子式回转支承等。
每种类型的回转支承都有其特定的适用范围和优缺点，选择正确的类型是确保设备正常运行的关键。
3. 回转支承的选型计算在进行回转支承选型计算时，需要考虑以下几个关键参数：3.1 载荷回转支承要能够承受设备的旋转载荷，因此需要准确计算设备的最大载荷。
载荷可以分为径向载荷和轴向载荷，需要根据设备的设计要求和使用条件来确定。
3.2 转速回转支承的转速是选型计算中的另一个重要参数。
转速过高可能会导致支承的磨损和故障，因此需要根据设备的工作条件和要求来确定合适的转速范围。
3.3 环境条件回转支承的工作环境条件对其寿命和性能有重要影响。
例如，腐蚀性气体、高温或低温环境都可能影响支承的材料和润滑要求。
在选型计算中需要考虑这些因素，选择合适的材料和润滑方式。
3.4 安装空间回转支承的安装空间也是选型计算的一个重要考虑因素。
安装空间限制可能会影响支承的尺寸和结构选择，需要根据设备的具体情况进行合理的计算和选择。
4. 回转支承选型计算步骤4.1 确定载荷根据设备的设计要求和使用条件，计算设备的最大径向载荷和轴向载荷。
4.2 确定转速根据设备的工作条件和要求，确定回转支承的最大转速。
4.3 考虑环境条件根据工作环境的要求和条件，选择合适的材料和润滑方式。
4.4 评估安装空间根据设备的安装空间限制，评估可行的支承尺寸和结构。
4.5 选型计算根据以上参数和前期计算结果，利用选型手册或软件进行支承的选型计算。
4.6 选型验证根据计算结果，进行选型验证，确保所选的回转支承满足设备的要求和性能指标。
回转支承及其连接螺栓的选型计算
回转支承及其连接螺栓的选型计算回转支承是用于旋转装置的支撑和传动的关键部件，其连接螺栓的选型计算对于回转支承的稳定性和安全性至关重要。
在进行回转支承及其连接螺栓的选型计算时，需要考虑以下几个方面：载荷计算、螺纹连接计算、材料强度计算和预压力计算。
首先，需要进行回转支承的载荷计算。
载荷计算需要考虑到旋转装置的工作情况，包括承受的转矩和轴向力。
转矩可通过转动的负载计算得到，而轴向力则需要根据具体装置的工作原理和外部力矩计算得到。
两者的计算结果可用于后续的螺纹连接计算和材料强度计算。
螺纹连接计算是回转支承及其连接螺栓选型计算的重要环节。
在计算过程中，需要确定螺纹连接的直径、螺纹数和长度。
螺纹连接的直径需要根据计算载荷和材料强度来确定，以保证连接的安全性。
螺纹连接的螺纹数需要根据连接的紧固力、涉及的扭矩和摩擦力来确定，以确保连接的可靠性。
螺纹连接的长度需要根据连接的应力分布和紧固力来确定，以确保连接的均匀性。
材料强度计算是回转支承及其连接螺栓选型计算中的重要一环。
根据载荷计算的结果和选用材料的强度参数，可以计算出回转支承和连接螺栓所承受的应力和变形情况。
材料强度计算需要考虑到材料的屈服强度、抗拉强度和抗剪强度等参数，以确保回转支承和连接螺栓在使用时不会产生破坏。
最后，需要进行预压力计算。
预压力的大小需要根据连接的紧固力和摩擦力来确定，以确保螺栓在使用过程中的稳定性和可靠性。
预压力的计算需要考虑到连接的扭矩、摩擦力系数和螺栓的弹性变形等参数。
综上所述，回转支承及其连接螺栓的选型计算是一项复杂而关键的工作。
在进行计算时，需要考虑到载荷计算、螺纹连接计算、材料强度计算和预压力计算等多个方面。
只有经过综合考虑和合理设计，才能确保回转支承及其连接螺栓的安全性和可靠性。
回转支承选型计算
回转支承选型计算：一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.108 kN / mm2D ——滚道中心直径，mmd ——钢球公称直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kNFr ——总倾覆力矩作用平面的总径向力，kN 3、计算安全系数fs = Co / Cpfs值可按下表选取。
二、三排柱式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.172 kN / mm2D ——滚道中心直径，mmd ——上排滚柱直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
回转支承安全系数fs回转支承产品标准对合理选型的影响《建筑机械》2002年第三期现行的单排球式回转支承有两个行业标准JJ36.1-91《建筑机械用回转支承》和JB/T2300-99《回转支承》，也就是在以前的建设部标准JJ36-86和机械部标准JB2300-84的基础上重新修订的。
在JJ36.1的基本参数系列表中列出了145种基本参数的145种型号单排球式回转支承，在JB/T2300中列出了120种基本参数的220种型号单排球式回转支承。
目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。
由于JB2300-84较JJ36-86颁布实施得早，其覆盖面要略大于JJ36-86，两个标准都为回转支承标准化生产做出了贡献。
随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回转支承选型原则
（万达回转支承研发所，徐州，20100525）
（1）结构型式的选择
常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论：
相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。
在倾覆力矩160吨米载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。
当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。
（2）单排球式回转支承系列的选择
在国内，目前单排球式回转支承有3个系列的尺寸规格：HS系列，Q系列和01系列。
对于新用户一般不知如何选择那个系列，我们认为每种系列各有优点，分析如下：
3个系列的参数比较(以滚道中心直径1250外齿式为例)
公司主要回转支承产品的类型和规格
回转支承的主要型式是交叉滚柱式，八十年代后开始生产单排球式回转支承，交叉滚柱式回转支承逐渐被取代，为了保持主机的安装尺寸不受影响，设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。
其特点是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源，制造成本比相同的承载能力的Q系列和01系列回转支承高10％以上，同国外相同承载能力的回转支承相比差得更远。
因此，从节约成本和资源出发，HS系列应该尽可能不用。
考虑到改变回转支承后会改变主机的相关尺寸，因此这个过程会比较痛苦，但是新的设计不应该再选用HS系列。
②. 01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。
其安装螺栓孔数量多，比较合理，但是滚道参数存在不合理匹配，例如011.45.1400与 011.35.1400回转支承，其外形尺寸和安装尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直径45mm钢球，而011.35.1400使用的是直径35mm钢球，后者的承载能力降低了22％。
所以在选用01系列单排球式回转支承应注意选择较大钢球的规格。
③. Q系列单排球式回转支承是1986年建设部在参考了01系列回转支承的参数后，经过优化后设计的单排球式回转支承系列，相同承载能力的回转支承的截面尺寸更紧凑，重量更轻，具有更好的性价比。
文案出处：徐州昆仑大道9# 邮编：221000 编号：83306656。
