KBSGZY矿用隔爆型移动变电站原理与维修
KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。
高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
郎威达移变低压原理图及说明书
一、概述1. 用途与功能：XBD1系列矿用隔爆型移动变电站用低压侧保护箱（以下简称“保护箱” ）适用于具有沼气和煤尘爆炸危险的煤矿井下，安装在移动变电站的低压侧，与我公司生产的PBG1系列矿用隔爆型高压真空配电装置配套, 共同组成低压故障分断高压的理想型移动变电站系统。
对3300、1140、660、380 V /50Hz额定电流1000A以下供电系统，可实现漏电、漏电闭锁、短路、过载、过压、欠压等保护。
2. 主要特点：该保护箱分为双侧四回路出线，接口兼容普通喇叭嘴和电缆连接器，满足多重负荷的连接；所有故障均通过信号线驱动高压侧断路器分断，从而降低了分断电流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题；具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；兼容所有大容量（2500kVA以下）移动变电站配套。
二、型号说明三、使用条件与范围1. 海拔高度不超过1000m；2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％（25℃时）；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于 15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有危险爆炸性气体的环境中；图2 连接法兰图 1 保护箱外形图1. 外形尺寸为： （ 见图 1）2. 配合法兰尺寸为： （见图 2）3. 重量约为： 228kg1065×710×585 mm 490×490 mm（国产 ）四、 外形尺寸及重量58504 ×04490 ×490470×370（英国）五、主要技术参数与规格六、工作原理（简述）参见图3：综合保护工作原理及附录1：电气原理图图 3 综合保护工作原理方框图七、 操作规程（ 参阅图 6）1． 保护箱安装规程① 变压器内部四芯信号线的布线： （见图 4） 移变内部四条连接线必须可靠固定在四芯接线柱上，温度继电 器 Jt 和铂电阻 Pt100 视保护器型号任选其一，不能同时并联接 入；连接必须采用焊接方式，元件板固定应与外壳绝缘；② 用起重设备平稳吊起本保护箱， 抽出后方法兰内的三条母线及四 芯信号线，穿好移变上角两条螺栓，整体移向变压器低压侧功能查询键译码显示电路看门狗及设置存储器整定调整键 抖系统自检键电 微处理器路系统复位键A/D 转换分闸 电路电流互感器× 3电压互感器直零 流序 检电 测流自检控 制电路电压显示 电流显示 电阻值显示 整定参数显示精密整流电路故障显示 整定内容显示 多路开关图 4 移变信号线连接图法兰口；③接信号线入变压器四芯接线柱，两条绿色线接1、2 端子，黄色线接3号端子，红色线接4 号端子，切记不可接错，严禁接地。
变电站工作原理
变电站工作原理
变电站是用于改变电压等级的设施，其工作原理可以分为三个主要步骤：变压、转换和传输。
首先，变电站通过变压器将输送来的高压电能转变为适合传输的低压电能。
变压器是变电站的核心设备之一，通常由主变压器和配电变压器组成。
主变压器负责将高压输电线路的电能变成适合输送到用户的低压电能，而配电变压器则将低压电能进一步降低到家庭和工业用电的标准电压。
变压过程主要是通过互感器的相互作用来实现的。
其次，转换是指变电站将不同电压等级的电能进行转换，以便在不同输电线路之间进行传输。
这意味着变电站可以将电能从一条输电线路转移到另一条输电线路，从而实现电能的分配和传输。
转换主要通过开关设备来完成，包括各种断路器、隔离开关和接地开关等。
这些开关设备可以根据需要将电能引导到不同的输电线路上，以满足不同地区或用户的用电需求。
最后，变电站通过传输电能将变压和转换后的电能传送到用户。
传输电能主要依靠输电线路和电缆等设施进行。
变电站将调整后的电能传送到用户所在地区的配电网中，并通过配电设备将电能传输到每个家庭、商业建筑或工业设施中。
在传输过程中，变电站还会进行监测和控制，以确保电能的质量和稳定性。
综上所述，变电站通过变压、转换和传输等步骤来实现改变电压等级、转换电能和传送电能的功能，以满足不同地区和用户的用电需求。
泰安众诚移变演示文稿(PLC保护)
1.2～6倍Iz
反时限特性
三相不平衡度>70%
10～20s
U>115%Ue
≤16s
U<75%Ue
≤16s
温度继电器闭合后动作
t<0.2s
系统电压 漏电电阻
1140V 660V
20 kΩ 11 kΩ
闭锁电阻
40 kΩ 22 kΩ
1kΩ电阻动作时间 ≤100ms
过载倍数 动作时间
≤1.05Iz
1.2Iz
开关拒合
失机构
是
是否吸
否
合
隔离闭
锁是否
是
为闭点
否
隔离不 到位或 闭锁按 钮坏
K3常闭
点是否
是
闭合
否
故障未 复位或 保护定 值丢失
失压机 构是否 有110V
否
断路器 控制板 坏或线 路不通
是
失压机 构坏
正常
更
换
或
原理图
处
理
110V 电源、 保险或 PLC坏
否
PLC 指
示灯是
是
否正常
按钮坏 或24V 线路不
1.5Iz
2Iz
∞
80～120s 45～50s 15～20s
过载保护电流－时间特性
6Iz 8～10s
三、电气原理—高压（弹簧机构）开关演示图
GOT
合隔离 电 合 电 分 清 空 故障处理
工 作
PLC 电 源
FK断闭开合 FK2
Y合M 隔离后
断P路T器得合电分闸采
模 拟
量
样
输
开 P40 K1
关 P41
开关拒分
是

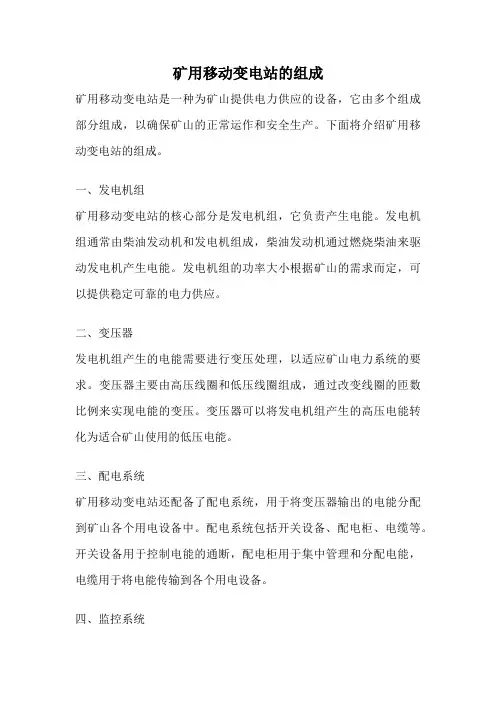

矿用移动变电站的组成
