卧式热水锅炉的介绍及特点
DZL系列卧式快装锅炉产品介绍
DZL系列卧式快装锅炉产品介绍DZL系列单锅筒卧式快装链条炉排燃煤水管锅炉，设计燃用烟煤或无烟煤。
锅炉蒸发量2～8t/h，工作压力0.7～2.5Mpa，饱和蒸汽或过热蒸汽。
热水锅炉容量为2.8～5.6MW，出水温度95℃、115℃、130℃，回水温度为70℃，工作压力为0.7～1.6Mpa。
本系列锅炉为部优节能产品，结构紧凑，外形尺寸小，单层布置，安装周期短，基建投资少等优点。
锅炉炉膛左右侧装有光管水冷壁管，上连锅筒，下连两侧集箱和前后墙组成燃烧室，在锅筒内部置两束烟管，在炉膛燃烧后的烟气在烟管内作两个回程纵向冲刷后，引至尾部单独布置的铸铁省煤器，最后经除尘器排入烟囱。
锅炉下部为燃烧设备，采用轻型链条炉排，本锅炉配有上煤机、出渣机、电控箱，可实现上煤出渣机械化及给水自动控制。
DZL新型水火管锅炉是我公司引进北京之光锅炉研究所开发的新一代高效节能锅炉产品之一。
锅炉蒸发量1～20t/h，工作压力0.7～1.6Mpa，饱和蒸汽或过热蒸汽。
热水锅炉容量为0.7～14MW，出水温度95℃、115℃、130℃，回水温度为70℃，工作压力为0.7～1.6Mpa。
它结构紧凑，外形尺寸小，单层布置，安装周期短，基建投资少。
锅炉设计燃用烟煤或无烟煤，燃料自分层煤斗落到炉排上，进入炉膛燃烧，燃烧产物自炉膛经隔墙烟气出口窗进入翼形烟道，从后向前冲刷管束后进入第二锅炉管束，烟气由前而后冲刷螺纹烟管后进入除尘器、引风机至烟囱排入大气。
本锅炉采用自然循环方式，合理布置每片管束，采用回水引射，这样就形成了良好的水循环，从而保证了回水的良好吸热及锅炉的安全性。
Introduction to DZL Series Horizontal Package BoilerBituminous coal or anthracite coal is designed for DZL series single-barrel horizontal package chain grate coal burning water-tube boiler, with evaporating capacity of 2～8t/h, working pressure of 0.7～2.5Mpa, saturated steam or superheated steam. Capacity of hot water boiler is 2.8～5.6MW, outlet water temperature is 95℃, 115℃or 130℃, backwater temperature is 70℃, and working pressure is 0.7～1.6Mpa. This series of boilers, as excellentenergy-saving products of ministerial level, are characterized by compact structure, small dimension, single-layer arrangement, short installation period and low infrastructure investment, etc. Left and right sides of boiler hearth are provided with a bare water-screen tube upward connecting boiler barrel and downward connecting header tank on both sides and front/back walls to form combustion chamber, with two fume tube bundles arranged inside barrel, fume upon burning inside hearth is leaded to cast iron economizer separately set on tail section after two back stroke of longitudinal washing inside flue, and finally discharged into chimney through duster.Burning device on lower part of boiler is light chain grate stoker. Such boiler is equipped with coaling machine, slag hopper and electric control cabinet to realize coaling and slag mechanization and automatic water supply control. DZL new water fire tube boiler is one of updated high-efficient energy-saving boiler series developed by Beijing Zhiguang Boiler Research Institute that we introduced. Evaporating capacity of hot water boiler is 1～20t/h, working pressure is 0.7～1.6Mpa, saturated steam or superheated steam, hot water boiler capacity is 0.7～14MW, outlet water temperature 95℃, 115℃or 130℃, backwater temperature 70℃, working pressure 0.7～1.6Mpa, compact structure, small dimension, single layer arrangement, short installation period and low infrastructure investment. Bituminous coal or anthracite coal is designed for such boiler, to be specific, fuel will fall onto fire grate from layering cinder bucket, enter hearth for combustion. Combusted product will enter wing-form flue through hearth and fume outlet arrow of partition wall, and enter second boiler tube bundle after washing tube bundle from back to front. Fume will enter duster, draught fan, and then be discharged into air, after washing thread flue tube from front to back. Natural circulation is adopted for such boiler, reasonable arrangement for each tube bundle, and backwater innuendo is adopted, and thus favorable water circulation is realized to guarantee good heat absorption of backwater and boiler safety.英译中：The Stanley Gibbons Investment Department offers expert advice on quality single items and larger portfolios. We deal primarily in stamps,autographs/memorabilia and rare coins with the potential for excellent returns over a five to ten year period. If you have shorter-term requirements we will do our utmost to accommodate these on personal consultation.We look forward to assisting your entry into this fascinating and enjoyable area of pleasure and alternative investment.Click here for more information.For further information on investing with Stanley Gibbons, please complete the form below. A member of our Investment Department will contact you as soon as possible.Firstname (asking for input)Surname (asking for input)Email address (asking for input)Submit (form)Thank you for your interest in Investing with Stanley Gibbons.Please click here to return to the Investment Department.斯坦利• 吉本斯（Stanley Gibbons）投资部为您提供单张投资精品与精品投资系列方面的专业咨询服务。
卧式自然循环余热锅炉具有优点
卧式自然循环余热锅炉具有优点
卧式自然循环余热锅炉具有以下优点：
1. 受热面积较充分，烟气在锅筒处与水的接触时间比较长，余热回收效果更好。
2. 结构紧凑，能够节省空间，尤其适用于空间不大的场地。
3. 可以设计为倒置或异室集箱式结构，有利于安装和运行。
4. 卧式自然循环余热锅炉的锅筒位于集箱和下降管之间，使上升管和下降管的截面直径较小，这样可以缩小锅炉的占地面积，缩短了锅炉的尺寸。
5. 便于安装和检修。
卧式自然循环锅炉的锅筒一般采用平行和中心线的方式，布置较为方便，使用旋转、拉杆或蜗轮等结构形式，可以实现锅筒的起吊和检修。
这些优点使得卧式自然循环余热锅炉在余热回收方面具有广泛的应用前景。
但请注意，在选择设备时，还应考虑设备的制造质量、生产厂家、售后服务等因素。
2吨1.4MW卧式燃气真空热水锅炉厂家价格及参数
卧式燃气真空热水锅炉负压运行，换热器内置，锅炉系统简单，无需再配置换热器，运行稳定，可用于供暖，洗浴，提供卫生热水等用途。
真空燃气热水锅炉优势
环保：实测NOX最低排放量为20mg/m³，符合国家最严环保标准
节能：实测0.7MW耗气量＜60m³，远低于行业数据；
已达成合作项目超100000例，可实地考察
真空燃气锅炉根据配置和型号不同，价位不等，其价格区间为5万-500万不同，
一、真空燃气锅炉运行案例众多，可随时实地考察，简单介绍几个用户案例，欢迎了解。
1、北京某学校3台2.8兆瓦真空燃气锅炉运行现场
该项目三台真空燃气锅炉，同时运行，互为备用，超低氮排放，智能化控制，运行稳定，节能效果佳，可节省5-10%运行费用。
2、河南某部队3台燃气锅炉运行现场，该用户是我司的粉丝客户，是先认识的我司的产品，然后找到了我司项目经理，说明了采购需求和合作意愿，可谓是慕名而来。
真空燃气锅炉
真空燃气锅炉管道系统
购买卧式燃气真空热水锅炉，选择远大锅炉，远大锅炉可为您提供专业的锅炉选型设计方案和技术支持。
热水锅炉具备哪些优点，三个方面比较突出
热水锅炉具备哪些优点，三个方面比较突出
热水锅炉目前是很多包括住宅，小区或者工厂都比较常见的供热设备，相比于不同的供热设备热水锅炉具备哪些突出的优势，中力创业笔者针对多方面了解，总结三大突出优势，和您一起来了解一番。
一、热水锅炉性能稳定
因为热水锅炉在使用的时候采用的是电能转换为热能的方式提供取暖。
这种电能的供暖方式也就有一些需要注意的地方，对于运行过程中也需要按照要求进行操作，避免出现其他等危险的情况发生
二、具有多功能
现代化技术的出现使得热水锅炉具有了多种功能，这些功能也能在一定程度上落实人们的需要。
并且拥有这种多功能设置的设备往往能够很大程度上减少需要使用的面积，由此极大程度的保证了人们需要投入的成本。
三、使用操作简单
热水锅炉性价比品质保障是人们所认同的一件事情，这也是因为设备对安装地址没有很大的要求，并且在具体的操作上有着详细的说明书，人们根据说明书上的操作就能很好的进行运用。
再者设备采用的也是自动化的系统操作，可以很大程度上简化人们对设备的操作。
对于这三个方面相信已然了解突出优势，随着科技的不断进步，锅炉设备的性能特色，也逐渐慢慢的多元化，要想节省成本并且能够提高供热效率，选择专业厂家的锅炉设备是有保障的，并且还能提供后期的维护保养，做到安全供热。
常压热水锅炉说明
常压热水锅炉说明
锅炉本体采用卧式内燃三回程全湿背式结构，炉胆采用波纹炉胆吸收热膨胀，炉膛后部设置带有防爆功能的检查门，前后烟箱均为可拆式结构，本体检修方便。
换热器置于锅炉上部，两端设置可拆式封头，换热管可拆出更换；换热管采用较大节距的紫铜管，不易结垢，可保持较高的换热效率。
锅炉外包采用可拆式双面喷塑面板，方型结构，拆卸方便，漂亮美观。
特点：
1、锅炉热效率≥92%；
2、锅炉带有水位和排烟温度连锁保护装置，安全可靠；
3、锅炉炉水实现自除氧，降低炉水氧腐蚀。

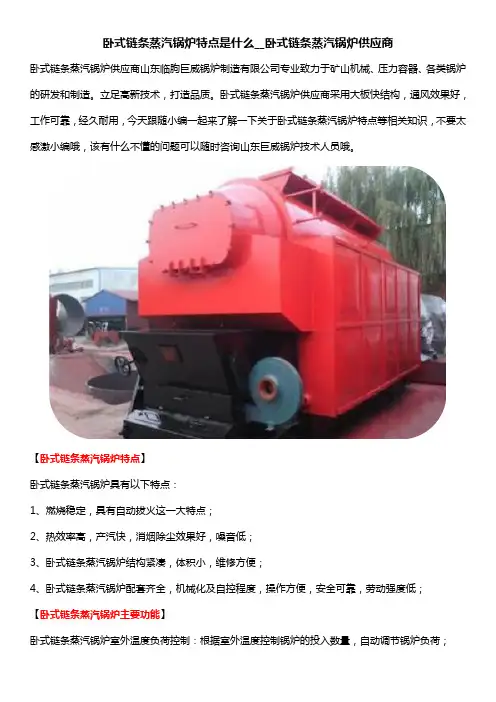

卧式链条蒸汽锅炉特点是什么__卧式链条蒸汽锅炉供应商
卧式链条蒸汽锅炉特点是什么__卧式链条蒸汽锅炉供应商卧式链条蒸汽锅炉供应商山东临朐巨威锅炉制造有限公司专业致力于矿山机械、压力容器、各类锅炉的研发和制造。
立足高新技术，打造品质。
卧式链条蒸汽锅炉供应商采用大板快结构，通风效果好，工作可靠，经久耐用，今天跟随小编一起来了解一下关于卧式链条蒸汽锅炉特点等相关知识，不要太感激小编哦，该有什么不懂的问题可以随时咨询山东巨威锅炉技术人员哦。
【卧式链条蒸汽锅炉特点】卧式链条蒸汽锅炉具有以下特点：1、燃烧稳定，具有自动拔火这一大特点；2、热效率高，产汽快，消烟除尘效果好，噪音低；3、卧式链条蒸汽锅炉结构紧凑，体积小，维修方便；4、卧式链条蒸汽锅炉配套齐全，机械化及自控程度，操作方便，安全可靠，劳动强度低；【卧式链条蒸汽锅炉主要功能】卧式链条蒸汽锅炉室外温度负荷控制：根据室外温度控制锅炉的投入数量，自动调节锅炉负荷；卧式链条蒸汽锅炉水温控制：根据出水温度传感器信号控制燃烧机的自动启停及大小火转换并对出水温度、回水温度进行实时显示；对水温进行双重安全保护；卧式链条蒸汽锅炉压力控制：对系统压力进行实时监控，超压欠压安全联锁保护；卧式链条蒸汽锅炉补水控制：根据远传压力表信号控制补水泵的转动频率，保证锅炉压力在设定范围内；燃烧机控制：根据负荷控制燃烧机的启停及大小火转换，对燃烧运行状态进行实时监控，对燃烧机故障可遥控复位；卧式链条蒸汽锅炉安全控制：锅炉超温超压保护、锅炉水位超限保护、补水泵、燃烧机故障、烟温高故障联锁保护；循环泵控制：双泵设置，一备一用，自动切换；卧式链条蒸汽锅炉定时开关机：每天4时段定时开关机。
【卧式链条蒸汽锅炉供应商】山东临朐巨威锅炉制造有限公司坐落于风景秀丽的临朐县东城区工业园，始建于1990年，系股份制企业，经过20余年的发展，现已成为国内具规模的机械产业集团。
公司主要经营范围：对辊破碎机、对齿辊破碎机、三辊破碎机、四辊破碎机、四齿辊破碎机、颚式破碎机、锤式破碎机；制砂生产线、石料生产线、卧式链条蒸汽锅炉、除铁器、振动筛、滚筒筛、皮带输送机等系列产品，产品广泛用于水泥、冶金、矿业、热电、煤炭、陶瓷、化工等行业。
卧式燃气热水锅炉技术参数
卧式燃气热水锅炉技术参数
卧式燃气热水锅炉是近年来广泛应用的一种新型的加热设备，能够在低成本和高效率的基础上满足人们的温暖需求。
它的技术参数不仅有助于科学地预测锅炉运行参数，还能够确定锅炉的安全性和维护性能。
首先，卧式燃气热水锅炉的最大安全使用压力是重要的技术参数，一般情况下，最大安全使用压力一般在0.8MPa左右，但具体数值要
根据锅炉结构特点和燃气特性来定。
其次，卧式燃气热水锅炉的供暖容量应该是一个重要的技术参数，按照能效限定标准，卧式燃气热水锅炉的供暖容量应该介于30kW至35kW之间，这样才能够实现最高的热量利用率。
此外，卧式燃气热水锅炉的湿度是另一个重要的技术参数。
卧式燃气热水锅炉的湿度直接影响其发热量，一般情况下，其湿度应该〈40%，及时采取措施防止锅炉湿度过大。
另外，卧式燃气热水锅炉的灰尘含量也是一个重要的技术参数，一般情况下，其灰尘含量应该〈10mg/m3，高灰尘含量会影响锅炉的
使用寿命，所以一定要及时采取措施降低锅炉的灰尘含量。
此外，卧式燃气热水锅炉的节能性能也是一个重要的技术参数。
由于卧式燃气热水锅炉本身具有高效率的节能性能，能够在较低的成本下节省能源，从而有效减少空气污染。
最后，卧式燃气热水锅炉的排污量也是一个重要的技术参数。
根据能效及污染排放标准，卧式燃气热水锅炉的排污量不得超过国家规
定的排污量，及时采取措施控制污染排放。
综上所述，卧式燃气热水锅炉的技术参数对于锅炉的安全性和维护性能有着重要的作用。
由于卧式燃气热水锅炉具有较高的能效性能，这些参数也有助于提高卧式燃气热水锅炉的性能，从而带来更高的使用效果。
卧式燃气热水锅炉技术参数
卧式燃气热水锅炉技术参数型号 YQW-85规格参数1、炉体结构: 卧式2、燃料：天然气3、供水量：50L（依据负荷情况可调节）4、供热能力：85kw5、电加热能力：3KW6、锅炉有效容积：35L7、高压开关：0.8MPa9、锅炉总重：300kg10、尺寸：1450×900×1800mm11、安装孔径：3”12、耗电量：8KW/2H13、工作压力：0.4、0.6、0.8MPa可调14、温度范围：30-95℃15、排放气：进口/出口气体可以使用管道，温度在80度以内16、风机：采用水冷式风机，可调风机风速，可保证炉内尘粒充分燃烧17、排污管道：配有排污水口和排污温度口，可排出温度在60- 90℃的污水18、自动熄火保护：若锅炉超过2小时不发生热水燃烧，锅炉自动停止燃烧19、稳态温度：室内恒温可调，在35℃—60℃二、安装要求1、炉体安装高度应不小于1200mm，低于900mm的炉体不可以安装供热加热器。
2、锅炉安装必须加固，用螺栓或螺母安装，冷凝水器安装必须接地。
3、本锅炉采用冷凝式进排气系统，排气管径大于冷凝管径2/3以上，排气高度不少于炉体。
4、若采用电加热，选用低压高热电热棒，安装位置应与本锅炉相同，差分式或断路式的热棒，在锅炉长期暂停运行时，应停止电源更换热棒电抗器（10级）。
5、进排气管道末端加气囊夹，以保证准确的压力。
6、热水管道装置必须安装水毒机构，避免漏水毒水破坏热水器。
7、安装时，要检查各管路，接口，箱体等是否完整，安全，否则，应进行维修或更换成新部件。
8、锅炉安装前，必须检查仓内，管路是否够用，将管路尽管到位，再安装锅炉。
9、排气管道应做防火处理，不得低于锅炉箱体。
10、配气管道末端应加上考阻器，以控制供气速度。
燃油燃气卧式常压热水锅炉结构概述及基本参数
卧式常压热水锅炉特性描述及基本参数一、简要描述：※锅炉为常压热水锅炉，系统需按规范设置膨胀水箱。
※锅炉本体采用三回程设计，热效较高广泛应用于取暖和热水用户。
※常压热水锅炉的报检和年检手较简单，安装和使用较为简便。
※可以选配冷换热器以提高锅炉的热效率。
※选配优质进口低NOX燃烧机，燃烧充分，属于环保产品。
※锅炉可先用先进的触摸屏电脑控制器和数码电脑控器全自动控制。
※具有对出水温度自动调节、自动点火,并有缺水、熄火保护。
※锅炉制造规范，严格按国家有关标准制造。
※整体快装出厂，外形美观，色泽明快。
二、燃油（气）常压热水锅炉本体结构概述:CWNS××－95/70－Q（Y）系列全自动燃油燃气常压热水锅炉，采用为锅壳式三回程、全湿背结构。
燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室进入第一烟道管束，经压迫式前烟箱转折180度进入第二管束，经过对流换热后排入大气。
为供暖、生活用水、生产用热提供无穷的动力。
我们利用中心对称的三回程结构的设计思想，设计容量较大的三回程常压热水锅炉。
这个锅炉最大的特点：所有的受压元件与锅筒中心对称，锅炉采用全湿背式结构，以极大的内筒和偏心火箱的结构，其有利于扩容足够的辐射受热面。
对流受热面有第二回程和三回程的管束构成。
回燃室前管板采用与炉胆连接，回燃室后管板采用椭球形封头和管板。
第二回程和第三回程转弯烟室构成了前烟箱，此出烟烟温已低于500℃。
因此，前烟箱的结构采用轻形结构的耐火保温材料。
后烟箱烟气出口布置在沿筒体纵轴的方向，不仅可以缩短炉体长度；又可以避免烟囱放在垂直于筒体纵轴线的方向上，在锅炉启动停止时冷凝水腐蚀锅炉本体。
这种锅炉的设计主要考虑了锅炉检修和稳定的原则。
锅炉回水进口内设置的混水装置，回水先冲刷烟管管束，再接触炉胆，提高了回水接触炉胆的水温。
避免了局部产生过冷沸腾的现象。
本系列锅炉结构紧凑，安装运输方便。
出厂前经过热态调试，不管在开机率还是在运行中都能稳定运行。
热水锅炉的分类
热水锅炉的分类热水锅炉是一种常用的加热设备，可以用于家庭供暖、工业生产等领域。
根据其不同的特点和功能，热水锅炉可以分为多种不同的类型。
本篇文章将从燃料类型、使用场合、结构特点等方面来介绍热水锅炉的分类。
一、按燃料类型分类1. 燃气热水锅炉燃气热水锅炉是指通过燃烧天然气或液化石油气等燃气来加热水的锅炉。
相比于传统的燃煤锅炉，燃气热水锅炉具有无污染、节能环保、易于操作等优点。
因此，燃气热水锅炉在城市居民家庭和商业建筑中应用广泛。
2. 燃煤热水锅炉燃煤热水锅炉是利用燃烧烟煤或无烟煤等燃料来加热水的锅炉。
虽然燃煤锅炉相比于其他类型的热水锅炉具有较高的热效率，但存在着废气排放、污染环境等问题，因此燃煤热水锅炉在现代社会中的应用越来越少。
3. 电加热热水锅炉电加热热水锅炉是通过电能来加热水的一种锅炉。
与燃气热水锅炉和燃煤热水锅炉相比，电加热热水锅炉不存在废气排放、不受燃料价格波动等问题，但由于电能成本较高，因此电加热热水锅炉的应用范围较窄。
4. 太阳能热水锅炉太阳能热水锅炉是一种利用太阳能来加热水的设备。
太阳能热水锅炉由太阳能集热器、水箱等组成。
太阳能集热器通过吸收太阳辐射热来加热水，将加热后的热水储存在水箱中供使用。
太阳能热水锅炉具有节能、环保等优点，但由于太阳能的波动性以及设备成本较高，因此在实际应用中仍存在诸多问题。
二、按使用场合分类1. 家用热水锅炉家用热水锅炉是为满足家庭洗浴、供暖等需求而设计的热水锅炉。
家用热水锅炉通常采用燃气、电加热等方式来加热水，具有使用方便、安全可靠等优点。
家用热水锅炉的类型有墙挂式、立式、小型燃气热水锅炉等多种。
2. 工业热水锅炉工业热水锅炉用于工业生产中的供热、供应水等需求。
工业热水锅炉的体积和功率较大，通常采用燃煤、燃气等方式来加热水。
工业热水锅炉在厂矿企业、化工、纺织、造纸等领域中得到广泛应用。
三、按结构特点分类1. 竖式热水锅炉竖式热水锅炉是一种垂直排列的热水锅炉。
卧式自然循环余热锅炉具有如下优点
卧式自然循环余热锅炉具有如下优点
（1）锅炉重心低，稳定性好，抗风、抗震性强。
（2）垂直管束结垢情况比水平管束均匀，不易造成塑性形变和故障，同时也减缓了结垢量大而使锅炉性能下降的问题。
（3）锅炉水容量大，有较大的蓄热能力，适应负荷变化能力强，热流量不易超过临界值，对燃气轮机排气热力波动的适应性和自平衡能力都强。
（4）自动控制要求相对不高。
卧式自然循环余热锅炉具有如下缺点：
（1）蒸发受热面为立式水管，常布置于卧式烟道，因此占地面积大。
（2）锅炉水容量大，启停及变负荷速度慢。
（3）自然循环余热锅炉有时不能采用直通烟道，而需要加一些挡板，因此会增加燃气的流动阻力，对燃气轮机的工作不利。
卧式自然循环余热锅炉具有以下优点：
1. 结构紧凑，布置空间小，占地面积少。
2. 热效率高，运行稳定，操作方便。
3. 适应负荷变化能力强，可以在低负荷下运行并保持稳定运行。
4. 卧式自然循环余热锅炉的锅筒内没有下降管，大大缩短了烟道长度和受热面，使得锅炉的热损失较小。
5. 卧式自然循环锅炉的炉胆和烟道均为水冷壁结构，具有较好的隔热效果，能有效地降低散热损失。
6. 在设计上符合自然循环的原理，炉膛水冷壁的循环动力来源于炉膛火焰和烟气的上升下降，使得炉膛水冷壁不会发生变形和鼓包现象。
7. 能回收高温烟气带走的热量，减少能源浪费，适用于各种高炉煤气、余热锅炉等小型锅炉的制造。
因此，卧式自然循环余热锅炉是一种具有较高实用性和经济性的设备。
卧式锅炉的工作原理
卧式锅炉的工作原理卧式锅炉是一种常见的热能设备，广泛应用于工业生产和日常生活中。
它以其高效、节能、安全等特点而备受关注。
本文将详细介绍卧式锅炉的工作原理，包括工作原理的分解、燃烧过程、传热方式以及温度控制等方面。
1. 工作原理的分解卧式锅炉作为一种热能转换设备，主要由炉膛、燃烧器、传热管、水循环系统和控制系统等组成。
它的工作原理可以分解为以下几个步骤：- 燃烧器引入燃料，与空气混合，形成可燃混合气体。
- 可燃混合气体进入炉膛，引燃，产生高温燃烧气体。
- 高温燃烧气体通过传热管，向外界传递热能。
- 过程中循环水系统将热能吸收，送往其他设备或供暖系统。
2. 燃烧过程燃烧过程是卧式锅炉能量转换的关键环节。
它主要包括燃料的燃烧与空气的供给。
- 燃料燃烧：燃料可以是煤、油、天然气等。
通过燃烧器引入炉膛，并与空气混合。
炉膛内产生燃烧反应，释放出大量热能。
- 空气供给：空气在供给过程中负责氧化燃料，以保证燃烧反应能够持续进行。
空气的供给通常通过风机实现。
3. 传热方式卧式锅炉通过传热管将热能传递给其他设备或供暖系统。
传热方式主要包括辐射传热、对流传热和传导传热。
- 辐射传热：炉膛内高温燃烧气体释放的热能以电磁辐射的形式传递给传热管，再通过辐射传热向外界传递。
- 对流传热：传热管外表面与高温燃烧气体接触，通过对流传热方式将热能转移给传热管内的循环水。
- 传导传热：热能通过传热管的材料传导给管壁，并向外界传递。
4. 温度控制在卧式锅炉的工作过程中，温度控制是非常重要的。
通常通过以下方式进行温度控制：- 燃料供给控制：通过调节燃烧器的供气量和供燃料量来控制炉膛内的燃烧强度和温度。
- 空气供给控制：通过调节风机的风量和进风口的开合程度来控制供氧量，从而调节燃烧过程中的温度。
- 循环水控制：通过调节循环水流量、进出水温度等参数来控制循环水的温度，从而实现对整个锅炉温度的控制。
综上所述，卧式锅炉的工作原理是一个涉及燃烧、传热和温度控制等多个环节的复杂过程。
卧式燃气热水锅炉安装使用说明
卧式燃气（油）热水锅炉安装使用说明书型号：WNS5.6-1.0/115/70-Q(Y)编写校对审核批准西安阿吉利斯环保设备有限公司安装使用说明书1.概述：WNS5.6-1.0/115/70-Q(Y)卧式燃气（油）热水锅炉是微机控制多功能热水锅炉。
体积小，外形美观，热效率高，全自动化微机控制，工作安全可靠。
用作采暖、空调、热水的供热设备。
本产品的设计、制造、检验、安装和使用遵照《锅炉安全技术监察规程》及相关的标准和文件。
2.工作原理和结果：该炉是由前、后烟箱及锅炉本体，烟囱组成。
燃烧器用螺钉固定在前烟箱外侧，与炉胆相通。
炉胆是燃料的燃烧室。
燃烧产物即烟气由炉胆、经第二回程烟管、前烟箱、第三回程烟管，后烟箱进入烟囱排入大气。
烟囱在流动过程中通过管壁，将自身的热量传给管壁外的炉水。
锅炉回水由后部进水管进入炉内，流经第三回程和回燃室部分受热面后，反向冲刷第三回程，第二回程及炉胆各受热面，经加热至预定温度，由锅炉出水管供给热水用户。
炉胆后部回燃室装设防爆门。
锅炉本体上有进出口水管座、安全阀管座、压力表管座、放弃管座、排污管座、及人孔装置手孔装置。
用于安装进出口伐门、安全伐、压力表、排污伐等。
采暖、热水单型供热：循环水泵将水打入锅炉，经加热后，由锅炉出水管直接供给采暖或热水用户，补充水由补水泵注入循环水泵入口。
采暖、热水、空调多型供热：在整个系统中，应增补水、水换热器等设备，将一种温度的热水变换为多种温度的热水，分供给各种热水用户。
3.WNS6.5-1.0/115/70-Q(Y)卧式燃气（油）热水锅炉的基本参数：4.给水水质标准：5.燃料：轻油. ydwQ = 42.851 kg MJ)10200(kg kca λ 天然气.ydwQ= 29.21 3mN MJ）（38550Nmkca λ城市煤气. ydwQ = 16.70 3NmMJ()34000Nmkca λ注：供气压力一般为)1000(98002o mmH p a6:锅炉安装：6.1.锅炉的安装应按照GB50273-2009《工业锅炉安装工程施工及验收规范》及TSGZB001-2008《燃油（气）燃烧器安全技术规则》。
电气知识：常压热水锅炉用途及特点
常压热水锅炉用途及特点简介：热水锅炉主要有采暖和洗浴两种用途。
热水锅炉通过热水循环泵循环保温水箱的热水，周而复始把水箱的热水加热，可以实现洗浴目的；热水锅炉通过热水循环泵循环暖气管道的热水，通过散热器（暖气片）可以达到人们采暖的...热水锅炉主要有采暖和洗浴两种用途。
热水锅炉通过热水循环泵循环保温水箱的热水，周而复始把水箱的热水加热，可以实现洗浴目的；热水锅炉通过热水循环泵循环暖气管道的热水，通过散热器（暖气片）可以达到人们采暖的要求；热水锅炉和热水循环泵配合换热器可以实现洗浴和采暖的双重功能。
一、常压电热水锅炉控制系统常压电热水锅炉配置热水锅炉专用电脑控制器，采用现代电脑控制技术，把锅炉性能的智能化、自动化、人性化变成现实，具有稳定性高、功能丰富、操作简单、使用方便、控制灵活等优点。
功能强大，拥有锅炉水温控制、锅炉水位显示、缺水保护、超温保护、内置数字式电子时钟、连续或定时（4个时间段）运行控制等多项自动显示、控制功能。
锅炉运行采用血液循环原理，结合专用微电脑控制器CPU，通过温度传感器，构成循环调节系统。
按恒温、节能的优化运行原则，随着水温的变化，控制系统不断进行温度采集，逻辑运算和数字芯片控制调节，从而达到系统自动恒温，实现采暖或提供生活热水的目的。
综合特点（1）大屏幕全中文带背光液晶显示屏，具有丰富的显示功能，将锅炉的运行状态和采集到的循环泵工作状态、加热器工作状态、炉水温度、水位状态、当前时间、报警信息等准确直观的显示出来。
利用控制器键盘进行操作设置，并可查核、设定和修改各种调节参数，实现人机对话，易懂、易学、易记，操作简单、方便。
（2）控制器带内藏式数字时钟，系统可按用户要求，在一天内4个时间段任意设定开、关机时间，节省电损耗，降低锅炉使用费用。
（3）加热器采用陶瓷电加热棒，表面热负荷低，使用寿命更长，布局均匀热效率高。
“防电墙”模式的水电分离加热方式，杜绝漏电安全隐患，并且拆装方便，便于检查、维修。
热水锅炉的结构及特点
（一）热水锅炉的特点工作常压热水锅炉供热系统依赖于流动阻力和压力值不变。
使用热水锅炉供热节能效果更明显，锅炉是不允许有任何汽化的一部分，锅炉水容量小，在突然停电操作，水蒸气容易锅情况下，可能产生水锤。
1、锅炉工作压力工作常压热水锅炉供热系统依赖于流动阻力和压力值不变。
热水锅炉的工作压力，铭牌上只赐力量，使锅炉的压力，但在实际操作中，锅炉压力往往比这个值低。
因此，热水锅炉安全边际比较大。
2、与烟雾和一壶水，小规模大温差，使良好的传热效率更高。
3、使用热水锅炉供热节能效果更明显。
没有热水采暖锅炉蒸汽加热蒸汽损失，损失也大大减少了污水处理系统和陷阱已大大减少渗漏，热损失也减少了。
因此，比蒸汽热水采暖系统供热系统可节省燃料20％。
4、锅炉是不允许有任何汽化的一部分，否则会破坏水的循环。
5、没有氧气水，氧腐蚀突出;尾部受热面温度酸腐蚀倾向。
6、从运行沉淀水溶解气锅炉，结构问题需要考虑气体的消除。
（二）热水锅炉结构1、热水锅炉管这种锅炉管蛇管架和两种，前者更常见。
管热水锅炉是通过循环泵的扬程和水压力罐被迫流动，直接加热一壶水。
这些锅炉大部分由直径较小的缸（头）和管道组成，结构紧凑，体积小，节省钢材，加工简单，成本低。
但是，锅炉水容量小，在突然停电操作，水蒸气容易锅情况下，可能产生水锤。
2、汽包锅炉这种热水锅炉，早期，大多转变成蒸汽锅炉，其锅炉水锅，是一个自然循环。
为了确保安全和可靠的用水循环锅炉，须有一定高度的锅炉，所以这些大型锅炉，钢材消耗和成本也相对增加。
然而，由于这些锅炉水能力，可保持自然周期，当系统循环水泵突然停止运行，可以有效防止水蒸汽锅。
也正因为这个原因，在中国近几年的快速发展自然循环热水锅炉。
管热水锅炉是通过循环泵的扬程和水压力罐被迫流动，直接加热一壶水。
这种热水锅炉，早期，大多转变成蒸汽锅炉，其锅炉水锅，是一个自然循环。
尾部受热面温度酸腐蚀倾向。
3、热水锅炉包括电热水锅炉、燃油热水锅炉、燃气热水锅炉及燃煤热水锅炉等，热水锅炉就是生产热水的锅炉，是指利用燃料燃烧释放的热能或其它的热能（如电能、太阳能等）把水加热到额定温度的一种热能设备。
卧式锅炉原理
卧式锅炉原理
卧式锅炉是一种具有水容器和燃烧装置的设备，用于将水加热并产生蒸汽。
它的设计方式使其能够水平安装在地面上，并且具有较小的占地面积。
卧式锅炉的燃烧室位于锅炉下方，燃烧装置通常是燃气燃烧器或燃油燃烧器。
当燃料燃烧时，燃烧产生的热量传递给锅炉内部的水。
水在锅炉的水容器中被加热，然后从上部的蒸汽出口进入蒸汽管道。
燃烧过程中产生的烟气通过燃烧室内的烟气通道排出锅炉。
卧式锅炉的燃烧室和烟气通道设计合理，以确保烟气中的热量能够充分转移给水，并且燃烧过程中产生的废气排出顺畅。
锅炉内部通常还配备了其他的辅助设备，如循环泵和安全阀，以确保锅炉的正常运行和安全性。
总的来说，卧式锅炉通过燃烧室将燃料燃烧产生的热量传递给水，使其加热并转化为蒸汽。
这种设计方式可以使锅炉占地面积更小，并且易于安装和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式热水锅炉的介绍及特点
热水锅炉包括炉壳、炉膛、烟火道、水夹层，炉膛位于炉壳内下部，烟火道下端与炉膛上端连接，水夹层位于炉壳内侧并介于炉壳与炉膛及烟火道之间；在所述炉壳上下部分别有出水口和回水口，在对应炉膛中部的炉壳一侧有炉口，在炉壳顶部有排烟口，所述的烟火道有多个并竖向间隔布置，在每一烟火道间为水夹层，所述的水夹层的内侧均复合一层搪瓷层。
卧式电热水锅炉
电热水锅炉是采用最新电热技术及控制系统设计完成的生产热水满足采暖或供应生活、洗浴用热水的全自动环保锅炉。
1、采用微电脑热水锅炉控制器，内置背光灯的LCD液晶屏显示器，锅炉的运行状态清晰可见。
所有操作都简单地通过按键轻松完成，锅炉控制器的超级显示功能、控制功能十分齐全。
2、陶瓷电加热管型热水锅炉采用“水电分离”的电加热模式，把电加热管和炉水彻底分开，锅炉使用安全又方便检修、更换加热管；不锈钢电加热管型热水锅炉实行“浸入式”的电加热方式，炉水升温快、效率高，加热管与炉体法兰式连接，易于清洗、拆换。
3、用户可在30℃-90℃之间任意设置水温，锅炉按照用户要求定时、定温全自动向供暖循环系统供热或为用户提供洗浴、生活用热水。
4、大功率锅炉采用步进式分时投入法控制加热组，加热组可根据负荷变化随机投入或停止工作，明显减少对电网的冲击。
同时也可以手动启、停加热段数，方方便用户自行调整锅炉电功率。
5、控制系统根据炉水温度控制循环泵的启停。
使用热水锅炉采暖，炉水达到设定上限水温时热水循环泵启动，低于设定下限水温时热水循环泵停止；使用热水锅炉洗浴，炉水达到设定上限水温时热水循环泵停止，低于设定下限水温时热水循环泵启动。
6、洗浴、生活用热水锅炉内部经防腐处理，炉体不易生锈腐蚀，锅炉使用寿命长，热水水质洁净、卫生。
采用高级离心玻璃纤维丝棉多层保温，热损失少，节能降耗；名优白色彩板精美包装，外型美观大方耐锈蚀。
7、锅炉具有漏电保护功能（控制系统检测到电源电器漏电后，自动切
断锅炉电源）、防干烧极低水位保护功能（水位低于设定的最低极限水位时，立刻停机并报警）、炉体过热保护功能（当锅炉外壳温度超过105℃，立刻停机并报警，温度正常后自动启动锅炉）、温度传感器异常保护功能（控制系统持续检测传感器情况，立刻停机并报警）、电源电压异常保护功能（电源异常时，自动断电。
正常后，自动恢复工作）、加热组件断相保护功能（监测到加热组件缺相后，停机保护）。
8、本锅炉顶部设有与大气相通的排气口，内胆不承压，锅炉在常压下工作，毫无爆炸危险，彻底杜绝安全隐患。
9、出、回水口对称设计（双进双出），适合快捷连接安装；锅炉机电一体化，体型紧凑合理，运输十分方便。
10、电热水锅炉广泛适用于住宅小区、别墅、游泳馆、洗浴中心等场所，相对于其它的传统锅炉具有环保卫生、方便省心并且无噪音，无污染的显著优势。
卧式燃油热水锅炉
1、卧式燃油燃气热水锅炉为三回程全湿背结构，采用大炉膛、粗烟管设计，增大炉膛辐射吸热量，有效的节能降耗。
采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。
2、螺纹烟管，具有良好的热伸缩性，科学的气流设计，炉内温度场均匀，且有效吸收火焰热量，有效控制Nox的生成,加之优良可靠的进口燃烧器,使燃料得到安全燃烧,符合国际最严格的环保要求.
3、前后烟箱盖均采用活动烟箱门，炉体内开设人孔、头孔、手孔，简化了清洁工作，使维修、养护极为方便。
4、先进的智能全自动控制，全中文菜单液晶屏，人机界面和可编程序控制器，动态图形化工作运行状态显示，用户只需设定时间参数，选择连续，定时工作方式，轻松设定，锅炉即能按所定程序自动运行，负荷调节，自动给水等均为全自动运作。
5、标准RS485接口，实现远程集中控制远程监控，并可组成多台锅炉网络，根据负荷变化自动运行。
6、设有多重联锁保护，加上又重独立的水位控制报警、三重压力保护及报警，确保锅炉在各种工况下万无一失，安全到家。
7、蒸汽锅炉采用下置燃烧机，三回程结构，传热面积大，烟管内插扰流片，热效率高，内置汽水分离器，确保蒸汽品质。
8、进口彩板（不锈钢）、岩棉包装。
美观大方，永不锈蚀。
卧式燃气热水锅炉
1、配置进口品牌燃烧器，自动化程度高，按照控制器指令自动吹扫，电子自动点火，自动燃烧，风油（气）自动比例调节，性能安全稳定，燃烧效果好。
并有熄火保护装置，保证安全运行。
2、电脑式热水锅炉控制器，所有的功能被神奇地存储在一张智能芯片上，锅炉一键开机，全自动定时、定温运行，用户可以设定启、停炉时间，设置完成后，不需专人值守，省事、省力。
3、火管内插有阻燃扰流片，减缓排烟速度，加强换热，烟室排出的烟气温度低，减少热损失，节省燃料。
4、大字体显示水温，方便掌握锅炉及系统的运行状况，水温从10℃到90℃可以随意设置，锅炉全自动向系统供暖或为用户提供生活、洗浴用热水。
5、控制系统根据炉水温度控制循环泵的启停，炉水达到设定上限水温时热水循环泵启动，低于设定下限水温时热水循环泵停止。
6、卧式燃油燃气热水锅炉为三回程全湿背结构，采用大炉膛、粗烟管设计，增大炉膛辐射吸热量，有效的节能降耗。
采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。
7、整机同时配备过热保护（炉内水温超高时，燃烧器自动停止工作并蜂鸣报警、二次过热保护（锅炉外壳温度超过105℃时，自动切断二次回路）、防干烧缺水保护（炉水低于极低水位时，锅炉停止工作并发出蜂鸣报警）、锅炉漏电保护（控制系统检测到电器漏电、短路后，将自动切断电源）。
8、锅炉按常压结构设计，锅炉处于无压状态，毫无安全危险。
9、采用高级离心玻璃棉多层保温，名优白色彩钢板作外包装，热损失少、美观抗锈。
卧式燃煤热水锅炉
①卧式结构，外观“敦实”稳重，给人以安全感，且锅炉高度低，锅炉房造价低。
②手烧、辅机少，投资低，运行费用低。
③受热面积大，是其他系列锅炉的1.2倍，出力足，升温快，适合高寒地区。
④结构合理，烟气流程为S形之回程，烟气在炉内停留时间长，受热面能充分地吸收热量，热效率高，节省燃料。
⑤有二次进风装置，燃烧室氧气供应充足，燃烧室上部筑有炉拱，微小碳粒在燃烧室停留时间长，燃烧充分，节能环保。
⑥手摇活动炉排，落渣方便，减轻锅炉工的劳动强度。
⑦常压运行，安全可靠。
⑧产品型号多，使用范围广（1500m2∽36000 m2）。
⑨价格公道，物有所值。
