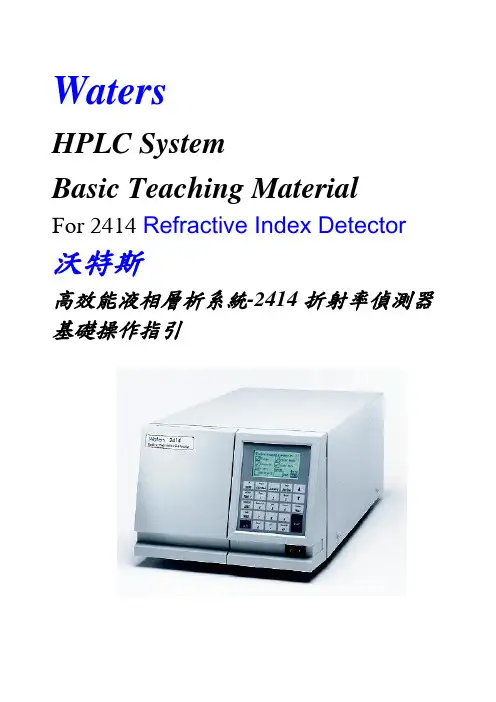

Waters
HPLC System
Basic Teaching Material For 2414 Refractive Index Detector 沃特斯
高效能液相層析系統-2414折射率偵測器基礎操作指引
文案大全
Content
一、儀器介紹與功能說明 (3)
1. 儀器外觀 (3)
2. 螢幕說明 (3)
二、開機方法 (4)
三、操作畫面說明 (4)
四、溫度設定 (6)
五、IEEE 位址 ( IEEE Address ) 設定 (7)
六、液晶螢幕明暗度設定 (8)
七、關機方法: (8)
一、 儀器介紹與功能說明
1. 儀器外觀
2. 螢幕說明
a. RIU Mode
b. 410 Mode
液晶顯示幕
操作面板
二、開機方法
a.將2414 RI Detector的電源開關打開至ON(1)的位置，機器開始作自我檢查。
b.待儀器自我測試完畢後，即出現以下畫面，此乃表示開機測試正常。
三、操作畫面說明
液晶顯示幕
四、溫度設定
a.按溫度設定鍵。
液晶顯示幕
b.進入溫度設定畫面。
c.按<▲>/<▼>至Detector(Det)或Column(Col) 溫度設定位置(Set)。
d.輸入預設定之溫度大小。
e.按<HOME>鍵回復至初始畫面。
五、IEEE 位址 ( IEEE ADDRESS ) 設定
a.按<HOME>鍵回復至初始畫面。
液晶顯示
b.按<Shift>及<CONFIGURE>鍵，至系統設定功能。
c.將游標移動至IEEE位址設定位置，輸入適當之位址編號。
( 位址編號不能與其他
儀器/設備相同 )
d.設定完畢後，按<HOME>鍵回復至初始畫面。
六、液晶螢幕明暗度設定
a.按<HOME>鍵回復至初始畫面。
液晶顯示
b.按<Shift>及<Contrast>鍵，至螢幕明按度設定功能。
c.按<▲>/<▼>調整螢幕適合之明暗度。
d.按<HOME>鍵回復至初始畫面。
七、關機方法:
直接關掉電源開關至OFF(0)位置,所有的輸入值將被保存至下一回開機時.。
