三相鼠笼式异步电动机的参数测定和工作特性
三相鼠笼异步电动机实验
三相鼠笼异步电动机实验————————————————————————————————作者：————————————————————————————————日期：实验六三相鼠笼异步电动机的工作特性一．实验目的1．掌握三相异步电机的空载、堵转和负载试验的方法。
2．用直接负载法测取三相鼠笼异步电动机的工作特性。
3．测定三相笼型异步电动机的参数。
二．预习要点1．异步电动机的工作特性指哪些特性？2．异步电动机的等效电路有哪些参数？它们的特理意义是什么？3．工作特性和参数的测定方法。
三．实验项目1．测量定子绕组的冷态电阻。
2．判定定子绕组的首未端。
3．空载试验。
4．短路试验。
5．负载试验。
三．实验设备及仪器1．MEL系列电机教学实验台主控制屏。
2．电机导轨及测功机、矩矩转速测量（MEL-13、MEL-14）。
3．交流功率、功率因数表（MEL-20或MEL-24或含在实验台主控制屏上）。
4．直流电压、毫安、安培表（MEL-06或含在实验台主控制屏上）。
5．三相可调电阻器900Ω（MEL-03）。
6．波形测试及开关板（MEL-05）。
7．三相鼠笼式异步电动机M04。
五．实验方法及步骤1．测量定子绕组的冷态直流电阻。
准备：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁芯的温度。
当所测温度与冷动介质温度之差不超过2K 时，即为实际冷态。
记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
（1）伏安法测量线路如图3-1。
S1，S2：双刀双掷和单刀双掷开关，位于MEL-05。
R：四只900Ω和900Ω电阻相串联（MEL-03）。
A、V：直流毫安表和直流电压表，或采用MEL-06，或在主控制屏上。
量程的选择：测量时，通过的测量电流约为电机额定电流的10%，即为50mA，因而直流毫安表的量程用200mA档。
三相笼型异步电动机定子一相绕组的电阻约为50欧姆，因而当流过的电流为50mA时三端电压约为2.5伏，所以直流电压表量程用20V档，实验开始前，合上开关S1，断开开关S2，调节电阻R至最大（3600Ω）。
三相异步电动机的工作特性和参数测定

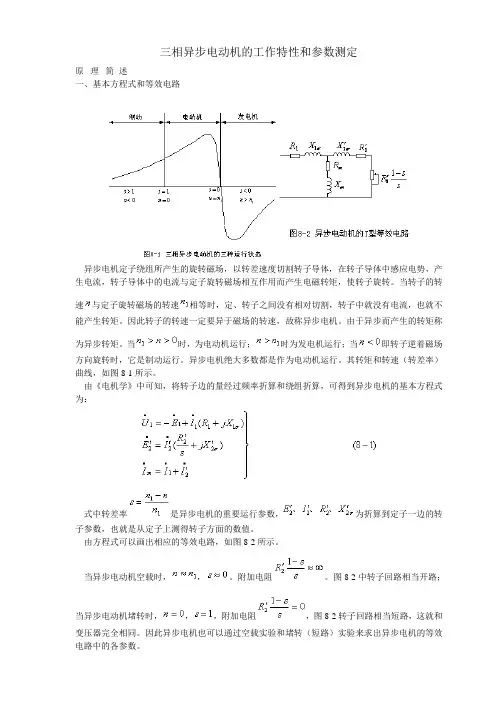

第8章三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。
当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。
因此转子的转速一定要异于磁场的转速，故称异步电机。
由于异步而产生的转矩称为异步转矩。
当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。
异步电机绝大多数都是作为电动机运行。
其转矩和转速（转差率）曲线，如图8-1所示。
由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。
当异步电动机空载时，，。
附加电阻。
图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。
因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。
二、空载实验由空载实验可以求得励磁参数，以及铁耗和机械损耗。
实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。
用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。
图 8-3 空载特性图 8-4 铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。
所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即式中为定子绕组每相电阻值，可直接用双臂电桥测得。
机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。
铁耗在低电压时可近似认为与磁通密度的平方成正比。
a三相鼠笼异步电动机的工作特性实验报告
异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。
电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。
(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。
(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。
在这范围内读取空载电压、空载电流、空载功率。
(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。
表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO 1264265265251459146801479五、实验报告1.作空载特性曲线：I0、P、cos0=f(U0)2.作短路特性曲线：IK 、PK=f(UK)3.由空载、短路试验的数据求异步电机等效电路的参数。
(1)由短路试验数据求短路参数KIU=23KIP=22KKrZ-=KI=空载阻抗 ooo I U Z = 空载电阻 23oo o I P r =空载电抗 22o o o r Z X -=式中 U 0、I 0、P 0 —— 相应于U 0为额定电压时的相电压、相电流、三相空载功率。
由图中可以看出ooo I U Z =，为曲线斜率的倒数，所以Z 0=1/=（Ω）由图中可以看出23oo o I P r =，为曲线的斜率，即R K =（Ω）所以，22o o o r Z X -==（Ω）激磁电抗 σ1X X X O m -= 激磁电阻 23oI P r Fem ==（Ω）式中 PFe为额定电压时的铁耗，由图3-4确定。
三相异步电动机工作特性及参数测定实验
三相异步电动机工作特性及参数测定实验
三相异步电动机是最常见的电动机之一，广泛应用于各种机械设备中。
为了更好地了
解其工作特性和性能参数，进行了三相异步电动机工作特性及参数测定实验。
实验设备包括三相异步电动机、电动机控制面板、万用表、调压器、反力计等。
实验
过程中首先进行了电动机的连接和控制，将电动机接入三相电源，然后通过电动机控制面
板控制电动机启动和停止，并根据需要调整电动机的转速。
实验中常见的三相异步电动机参数有转速、电压、电流和功率等。
为了测定这些参数，首先需要对电动机进行空载测试，即在没有负载时对其进行测试。
在空载测试中，利用万
用表对电动机的电压和电流进行测定，并计算出电动机的功率和功率因数。
接下来进行了负载测试，即在电动机上加上负载，并通过调压器来调整负载电流。
在
负载测试中，通过反力计测量电动机承受的力，并计算出电动机输出的功率。
通过实验得出的数据，可以得出三相异步电动机的工作特性和性能参数。
例如，随着
电动机的负载电流逐渐增大，电动机的转速和输出功率将逐渐降低，而电动机的功率因数
则会变得更高。
与此同时，电动机的电流和电压也将随着负载电流的增大而逐渐增大。
三相异步电动机的工作特性和参数测定
三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。
当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。
因此转子的转速一定要异于磁场的转速，故称异步电机。
由于异步而产生的转矩称为异步转矩。
当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。
异步电机绝大多数都是作为电动机运行。
其转矩和转速（转差率）曲线，如图8-1所示。
由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。
当异步电动机空载时，，。
附加电阻。
图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。
因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。
二、空载实验由空载实验可以求得励磁参数，以及铁耗和机械损耗。
实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。
用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。
图 8-3 空载特性 图 8-4 铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。
所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即式中为定子绕组每相电阻值，可直接用双臂电桥测得。
机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。
铁耗在低电压时可近似认为与磁通密度的平方成正比。
(整理)电机实验——三相鼠笼异步电动机的工作特性

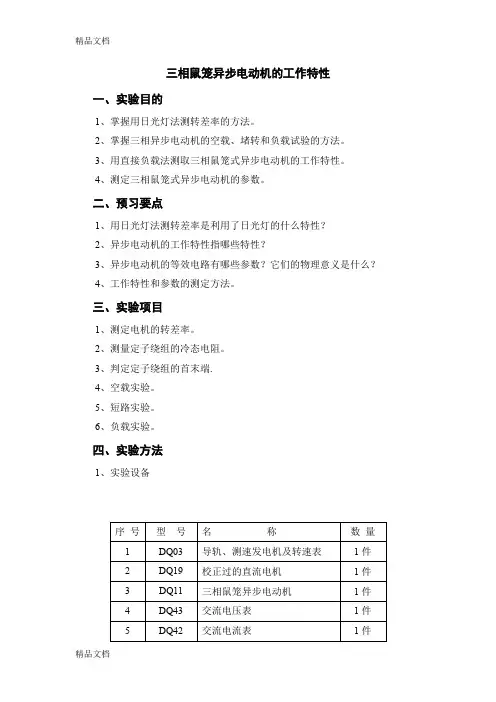

三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。
2、掌握三相异步电动机的空载、堵转和负载试验的方法。
3、用直接负载法测取三相鼠笼式异步电动机的工作特性。
4、测定三相鼠笼式异步电动机的参数。
二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。
三、实验项目1、测定电机的转差率。
2、测量定子绕组的冷态电阻。
3、判定定子绕组的首末端.4、空载实验。
5、短路实验。
6、负载实验。
四、实验方法1、实验设备2、屏上挂件排列顺序DQ43、DQ42、DQ25-3、DQ22、DQ27、DQ31 三相鼠笼式异步电机的组件编号为DQ11。
3、用日光灯法测定转差率日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为十分之一秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。
（1）异步电机选用编号为DQ11的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。
直接与测速发电机同轴联接，在DQ11和测速发电机联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。
（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。
由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DQ09、DQ19和三相同步电机DQ14来验证）。
（3）开启电源，打开控制屏上日光灯开关，调节调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。
转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。
（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。
实验三 三相异步电动机空载、短路及负载实验
3)合上校正过的直流电机的励磁电源，调节励磁电流至校正值( 50mA或100mA)并保持不变。
4)调节负载电阻RL（注：先调节1800Ω电阻，调至零值后用导线短接再调节450Ω电阻），使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流。
3)保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
图4-1三相鼠笼式异步电动机试验接线图
4)调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。在这范围内读取空载电压、空载电流、空载功率。
5)在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9组记录于表4-1中。
2、短路实验。
3、负载实验。
四、实验方法
1、实验设备
序号
型号
名称
数量
1
DD03
导轨、测速发电机及转速表
1件
2
DJ23
校正过的直流电机
1件
3
DJ16
三相鼠笼异步电动机
1件
4
D33
交流电压表
1件
5
D32
交流电流表
1件
6
D34-3
单三相智能功率、功率因数表
1件
7
D31
直流电压、毫安、安培表
1件
8
D42
三相可调电阻器
1件
9
D51
波形测试及开关板
1件
2、屏上挂件排列顺序
D33、D32、D34-3、D31、D42、D51
三相鼠笼式异步电机的组件编号为DJ16。
3、空载实验
1)按图4-1接线。电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，负载电机DJ23不接。
三相异步电动机的工作特性和参数测定
三相异步电动机的工作特性和参数测定原理简述、基本方程式和等效电路S8-1三思异步电硼机罰三种运行狀虧异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。
当转子的转速、与定子旋转磁场的转速I相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。
因此转子的转速一定要异于磁场的转速，故称异步电机。
由于异步而产生的转矩称为异步转矩。
当'：■' ’ ■'时，为电动机运行；’’；时为发电机运行；当■- 1即转子逆着磁场方向旋转时，它是制动运行。
异步电机绝大多数都是作为电动机运行。
其转矩和转速（转差率）曲线，如图8-1所示。
由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：方1 = -広+涵+九）毎=2戲+因J （8 —1）s= +n x-nS —「式中转差率山是异步电机的重要运行参数- 「为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。
w w A R； -- 禺00当异步电动机空载时，•‘ ：，一•丨。
附加电阻- 。
图8-2中转子回路相当开路；当异步电动机堵转时，〔I ,附加电阻”二，图8-2转子回路相当短路，这就和变压器完全相同。
因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。
式中尺二始-船坨=P矗+Pn为定子绕组每相电阻值，可直接用双臂电桥测得。
(8-2)二、空载实验由空载实验可以求得励磁参数亠：一：，以及铁耗「2■和机械损耗厂11。
实验是在转子轴上不带任何机械负载，转速"■' '； |，电源频率＜丁的情况下进行的。
用调压器改变试验电压大小，使定子端电压从L-一L_- -■」逐步下降到-左右，每次记录电动机的端电压-I.、空载电流J和空载功率二，即可得到异步电动机的空载特性‘厂：1 '' '| 1，如图8-3所示。
三相异步电动机的工作特性和参数测定
三相异步电动机的工作特性和参数测定原理简述一、基本方程式和等效电路异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。
当转子的转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。
因此转子的转速一定要异于磁场的转速，故称异步电机。
由于异步而产生的转矩称为异步转矩。
当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。
异步电机绝大多数都是作为电动机运行。
其转矩和转速（转差率）曲线，如图8-1所示。
由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为：式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。
当异步电动机空载时，，。
附加电阻。
图8-2中转子回路相当开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。
因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。
二、空载实验由空载实验可以求得励磁参数，以及铁耗和机械损耗。
实验是在转子轴上不带任何机械负载，转速，电源频率的情况下进行的。
用调压器改变试验电压大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。
图 8-3 空载特性 图 8-4 铁耗和机械耗分离空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。
所以从空载功率中减去定子铜耗，即得铁耗和机械耗之和，即式中为定子绕组每相电阻值，可直接用双臂电桥测得。
机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。
铁耗在低电压时可近似认为与磁通密度的平方成正比。
三相鼠笼式异步电动机实验报告
三相鼠笼式异步电动机实验报告一、实验目的1、熟悉三相鼠笼式异步电动机的结构和工作原理。
2、掌握三相鼠笼式异步电动机的启动、调速和反转方法。
3、学会使用相关仪器仪表测量三相鼠笼式异步电动机的各项参数。
4、通过实验数据的分析，加深对三相鼠笼式异步电动机运行特性的理解。
二、实验设备1、三相鼠笼式异步电动机一台2、交流电压表、交流电流表、功率表各一块3、三相调压器一台4、电机导轨及测速发电机5、示波器一台三、实验原理三相鼠笼式异步电动机的工作原理基于电磁感应定律。
当定子绕组通以三相交流电时，会产生一个旋转磁场。
这个旋转磁场切割转子导体，在转子导体中产生感应电动势和感应电流。
由于转子电流与旋转磁场相互作用，从而产生电磁转矩，使转子转动起来。
异步电动机的转速与旋转磁场的转速（同步转速）存在差异，其转差率 s 表示为：＼s ＝＼frac{n_0 n}｛n_0}＼其中，＼（n_0\）为同步转速，＼（n\）为电动机的转速。
四、实验内容及步骤1、测量定子绕组的直流电阻用万用表测量电动机定子绕组的电阻，每相测量三次，取平均值。
2、空载实验按图连接好电路，将调压器输出电压调至零位。
合上电源开关，逐渐升高电压，使电动机空载运行，观察电动机的运转情况。
当电动机转速稳定后，记录此时的电压、电流和功率。
逐步降低电压，直至电动机停止运转，记录相关数据。
3、短路实验将电动机转子堵住，不使其转动。
合上电源，逐渐升高电压，使定子电流达到额定值附近，记录此时的电压、电流和功率。
4、负载实验在电动机轴上安装带轮，通过皮带与测功机相连。
调节调压器，使电动机在额定电压下运行，逐渐增加负载，记录不同负载下的电压、电流、功率和转速。
5、调速实验改变电源电压，观察电动机转速的变化。
接入串电阻调速电路，观察转速的变化。
6、反转实验调换三相电源的任意两相，观察电动机的转向变化。
五、实验数据记录与处理1、定子绕组直流电阻定子绕组 A 相电阻：＿____Ω定子绕组 B 相电阻：＿____Ω定子绕组 C 相电阻：＿____Ω2、空载实验电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____3、短路实验电压（V）：＿____ 电流（A）：＿____ 功率（W）：＿____4、负载实验负载（N·m）：＿____、＿____、＿____ 电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____ 转速（r/min）：＿____、＿____、＿____5、调速实验电源电压降低时，转速（r/min）：＿____、＿____、＿____接入串电阻调速时，转速（r/min）：＿____、＿____、＿____6、反转实验调换电源相序前，电动机转向：＿____调换电源相序后，电动机转向：＿____根据实验数据，绘制相关曲线，如空载特性曲线、短路特性曲线、负载特性曲线等，以便更直观地分析电动机的性能。
三相鼠笼异步电动机的工作特性实验报告
三相鼠笼异步电动机的工作特性一．实验目的1．掌握三相异步电机的空载、堵转和负载试验的方法。
2．用直接负载法测取三相鼠笼异步电动机的工作特性。
3．测定三相笼型异步电动机的参数。
二．实验项目1．空载试验。
2．短路试验。
3．负载试验。
三．实验设备及仪器1．NMCL系列电机教学实验台主控制屏。
2．电机导轨及测功机、矩矩转速测量（MMEL-13）。
3．交流功率、功率因数表（MMEL-001A）。
4．直流电压、毫安、安培表（MMEL-06）。
5．三相可调电阻器900Ω（NMEL-03）。
6．旋转指示灯及开关（MMEL-05B）。
7．三相鼠笼式异步电动机M04。
四．实验方法及步骤1．空载试验测量电路如图3-3所示。
电机定子绕组接线如图3-4所示，电机绕组为△接法（U N=220伏），S开关扳到左边，且电机不同测功机同轴联接，不带测功机。
a．起动电压前，把交流电压调节旋钮退至零位，然后接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
并使电机旋转方向为正。
b．保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
c．调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。
在这范围内读取空载电压、空载电流、空载功率。
表3-3序号U OC（V）I OL（A）P O（W）cosϕU AB U BC U CA U OL I A I B I C I OL P I P II P O1 220 220 220 220.000 0.274 0.281 0.276 0.277 -20.7 37.02 16.32 0.472 264.1 265 263.1 264.067 0.339 0.352 0.345 0.345 -32.4 54.07 21.67 0.463 180.5 180.8 180 180.433 0.224 0.223 0.224 0.224 -12.9 25.10 12.2 0.444 140.3 140 139.7 140.000 0.176 0.174 0.175 -6.82 15.97 9.15 0.425 100.8 99.65 99.92 100.123 0.135 0.133 0.130 0.133 -2.48 9.11 6.63 0.46 60.63 58.96 59.5. 59.795 0.110 0.102 0.097 0.103 0.23 4.74 4.97 0.377 20.91 18.84 19.32 19.690 0.079 0.074 0.669 0.274 -0.27 0.80 0.53 0.342．短路实验a．将起子插入测功机堵转孔中，使测功机定转子堵住将三相调压器退至零。
三相鼠笼式异步电动机参数测试方法
三相鼠笼式异步电动机参数测试方法三相鼠笼式异步电动机参数测定分三部分：测量定子绕组的冷态直流电阻，空载实验，短路（堵转）实验。
下面将分别讲述。
一、测量定子绕组的冷态直流电阻原理：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。
当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。
记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
具体实现方法有：伏安法、电桥法等。
各种方法详细的理论分析及原理介绍在书中有说明。
在实际应用场合，可以使用万用表来进行伏安法的测试。
二、空载实验《电机学实验指导书》上讲述的是Δ接法的测量方法。
原理分析如下：采样Δ接法的测量方法时，只需一相绕组短接，测量一相得到的数据是线电压跟线电流，可以得出空载实验的空载阻抗。
Δ接法电机等效电路如图1所示。
ABC图1 Δ接法电机等效图但是，在小功率的应用场合（比如：家电等消费产品场合），三相异步电动机亦有好多采用Y型接法。
此时电机测量如果可以检测相电压或者线电压均可，下面将逐一分析。
Y型接法电机等效图如图2所示。
ABC图2 Y 接法电机等效图按照图2的等效图，若检测一相得到相电压，线电流，则可直接计算得出短路阻抗。
若检测一相得到线电压，线电流，计算便可得到2倍的短路阻抗。
三、短路（堵转）实验短路实验的原理跟实际的操作流程在实验指导书上均有详细的指导，再次不再重复叙述。
注：因三相异步电动机的广泛使用，在许多场合并未对三相异步电动机的一些细则进行说明，例如，现在许多三相电动机均由变频器拖动，且变频器的前级整流大部分采用全桥整流。
下面以小功率消费场合所采用不控整流技术来进行说明：此时 直流输出 22.34cos d U U α=[1]大部分情况下，我们只知道电机的供电电源是市电。
而不知道电机的一些详细额定参数（我遇到的是额定电压未知）。
此时，在进行实验时，我们无法确定三相调压器所施加电压的上限是多少。
所以，在这种情况下，可根据上面的公式及电机的供电方式及供电电源的等级来确定三相调压器所施加电压的上限（上式中反推所得到的2U ）。
三相异步电动机工作特性及参数测定实验(精)
实验三相鼠笼异步电动机的工作特性及参数测定一、实验目的1、掌握三相异步电动机的空载、堵转和负载试验的方法。
2、用直接负载法测取三相鼠笼式异步电动机的工作特性。
3、测定三相鼠笼式异步电动机的参数。
二、预习要点1、异步电动机的工作特性指哪些特性？2、异步电动机的等效电路有哪些参数？它们的物理意义是什么？3、工作特性和参数的测定方法。
三、实验项目1、测量定子绕组的冷态电阻。
2、空载实验。
3、短路实验。
4、负载实验。
四、实验方法1、实验设备2、屏上挂件排列顺序D33、D32、D34-3、D31、D42、D51三相鼠笼式异步电机的组件编号为 DJ16。
3、测量定子绕组的冷态直流电阻。
将电机在室内放置一段时间， 用温度计测量电机绕组端部或铁心的温度。
当 所测温度与冷却介质温度之差不超过 2K 时，即为实际冷态。
记录此时的温度和 测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
利用万用表测定绕组电阻，记录下表 表 4-3绕组Ⅰ绕组Ⅱ绕组ⅢR(Ω)4、空载实验1) 按图 4-3 接线。
电机绕组为Δ接法 (U N =220V)，直接与测速发电机同轴联 接，负载电机 DJ23不接。
2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
并使电机旋转方向符合要求 ( 如转向不符合要求需 调整相序时，必须切断电源 )。
3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
I F图 4-3 三相鼠笼式异步电动机试验接线图4) 调节电压由 1.2 倍额定电压开始逐渐降低电压， 直至电流或功率显著增大UVWR f源电磁V022RL为止。
在这范围内读取空载电压、空载电流、空载功率。
5）在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4 中。
表4-45、短路实验1）测量接线图同图4-3。
用制动工具把三相电机堵住。
制动工具可用DD05上的圆盘固定在电机轴上，螺杆装在圆盘上。
三相鼠笼异步电动机实验报告
三相鼠笼异步电动机实验报告一、实验目的。
本实验旨在通过对三相鼠笼异步电动机的实验研究，掌握其结构和工作原理，以及探究其性能特点和调速性能。
二、实验原理。
三相鼠笼异步电动机是一种常用的交流电动机，其结构简单、可靠性高，广泛应用于各种工业领域。
其工作原理是利用三相交流电源产生的旋转磁场，感应导体内产生感应电动势，从而驱动转子转动。
三、实验内容。
1. 实验仪器和设备，三相鼠笼异步电动机、电动机控制器、电源、测功仪、转速测量仪等。
2. 实验步骤：a. 连接电源和控制器，启动电动机；b. 测量电动机的空载电流、空载功率因数和空载功率；c. 通过调节控制器，改变电动机的负载，测量不同负载下的电流、功率因数和功率；d. 测量电动机在不同负载下的转速，并绘制转速-负载特性曲线。
四、实验结果与分析。
1. 实验结果：a. 在空载状态下，电动机的电流为3A，功率因数为0.85，功率为1kW；b. 随着负载的增加，电动机的电流和功率呈线性增加，功率因数略有下降；c. 转速-负载特性曲线呈现出负载增加时转速下降的趋势。
2. 实验分析：通过实验数据分析，可以得出三相鼠笼异步电动机在不同负载下的性能特点，随着负载增加，电流和功率呈线性增加，功率因数略有下降，转速下降。
这说明电动机在不同负载下的工作状态具有一定的稳定性和可调节性。
五、实验结论。
本实验通过对三相鼠笼异步电动机的实验研究，掌握了其结构和工作原理，以及探究了其性能特点和调速性能。
实验结果表明，电动机在不同负载下的工作状态具有一定的稳定性和可调节性，具有较好的工程应用价值。
六、实验总结。
通过本次实验，我们对三相鼠笼异步电动机有了更深入的了解，掌握了其基本原理和性能特点。
同时，也进一步加强了对电动机调速性能的认识，为今后的工程实践提供了重要的参考依据。
七、参考文献。
[1] 《电机与拖动》（第3版），刘文彬，机械工业出版社，2009年。
[2] 《电气传动控制基础》，王大明，清华大学出版社，2012年。
实验四交流异步电机实验
4、交流异步电机实验4-1 三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。
2、掌握三相异步电动机的空载、堵转和负载试验的方法。
3、用直接负载法测取三相鼠笼式异步电动机的工作特性。
4、测定三相鼠笼式异步电动机的参数。
二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。
三、实验项目1、测定电机的转差率。
2、测量定子绕组的冷态电阻。
3、判定定子绕组的首末端.4、空载实验。
5、短路实验。
6、负载实验。
四、实验方法1、实验设备2、屏上挂件排列顺序D55-4、D38-2、D37-2、D34-3、D31、D42、D51 三相鼠笼式异步电机的组件编号为DJ16。
3、用日光灯法测定转差率(选做)日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为0.1秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。
（1）异步电机选用编号为DJ16的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。
直接与涡流测功机同轴联接，在DJ16的联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。
（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。
由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DJ15、DJ23和三相同步电机DJ18来验证）。
（3）首先将涡流测功机控制箱的突减载开关拨至上端位置，涡流测功机不加载。
开启电源，打开控制屏上日光灯开关，调节控制屏左侧调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。
转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。
三相异步电动机工作特性及参数测定实验
三相异步电动机工作特性及参数测定实验三相异步电动机的工作特性主要包括转速-转矩特性、效率特性和功率因数特性。
转速-转矩特性是指电动机在不同负载下的转速和转矩的关系。
通常来说，电动机的转速与其转矩成反比关系，也就是转速越高，转矩越小。
通过测定电动机在不同负载下的转速和转矩，可以绘制出转速-转矩特性曲线，用于电动机的选型和工作状态的评估。
效率特性是指电动机在不同负载下的效率变化情况。
电动机的效率是指输出功率与输入功率之间的比值，通常以百分比表示。
通过测定电动机在不同负载下的输入功率和输出功率，可以计算出电动机的效率，并绘制出效率-负载特性曲线，用于评估电动机的能量利用效率。
功率因数特性是指电动机在不同负载下的功率因数的变化情况。
功率因数是指电动机输入功率与有功功率之比，它描述了电动机输入电网的电力质量。
通常来说，功率因数越高，表示电动机对电网的影响越小。
通过测量电动机在不同负载下的功率因数，可以绘制功率因数-负载特性曲线，用于评估电动机对电网的影响程度。
对于三相异步电动机工作特性及参数测定实验，一般可以按照以下步骤进行：1.实验仪器准备：准备好实验所需的电动机、测功仪、转速传感器、负载电阻等仪器设备，并进行检查和校准。
2.实验电路连接：根据实验要求，连接好电动机、测功仪、转速传感器和负载电阻等设备，确保电路连接正确。
3.实验参数调节：根据实验要求，调节电源电压和频率，使其符合电动机的额定工作参数。
4.实验数据记录：在实验过程中，记录电动机的转速、输入功率、输出功率、转矩、功率因数等相关参数，并按照实验要求进行数据记录和整理。
5.数据处理和分析：根据实验记录的数据，进行数据处理和分析，计算出电动机在不同负载下的转速、转矩、效率和功率因数等参数，并绘制相应的特性曲线。
6.结果与讨论：根据实验结果，进行结果的分析、比较和讨论，验证实验的准确性，并对实验结果进行解释和说明。
总结：通过三相异步电动机工作特性及参数测定实验，可以深入理解电动机的工作原理和性能特点，为电动机的选型和运行维护提供依据。
三相鼠笼式异步电动机的工作特性
鼠笼式三相异步电动机的变频调速
鼠笼式三相异步电动机的变频调速实验线路如图6-4 图6-4 鼠笼式三相异步电动机的变频调速实验线路 图中方框为变频器，其他设备与前图相同 按图6-4连线，检查无误，闭合空气开关QF。设定好变频器 相应的起动、控制方式，频频率范围；把变频的输出频率 调至最小，起动变频器。在所设定的频率范围内，测取变 频器的输出频率f和电动机的转速n，若干组记录于如表6-2 的表格中。
改变转向：电动机起动后，打开QF，注意观察电动机的转 向。将电动机的三相电源三相中的任意两相对调，再闭合 空气开关QF，起动电动机，观察电动机的转向。
星形-三角形转换起动
鼠笼式三相异步电动机星形-三角形转换起动实验线路如图 6-2 图6-2 鼠笼式三相异步电动机星形-三角形转换起动实验线 路
虚线框内是控制电路,其他设备与图6-1相同 按图6-2连线，检查无误，选择好仪表的量程，闭合空气开 关QF，将电源电压调至电动机的额定电压UN，按下起动按 钮SB2时KM0、KM1、KT得电KM0、KM1闭合电动机星形 接入电网起动， KM0自锁控制电路得电保持。KT延时后动 作KM1打开 KM2闭合。电动机角形连接运行。完成星形-三 角形转换起动。注意起动时读取起动电流记录于表6-1中。 45KW以下容量的鼠笼式三相异步电动机采取星形-三角形 转换起动。
鼠笼式三相异步电动机的负载实复电动机 转子自由转动。起动电动机，电动机加额定电 压UN，并保持不变，电动机加负载至I=1.2 IN， 依次减小负载至空载范围内测取电动机输入电 流、输入功率、转速、转矩、输出功率几组记 录于表6-5形式的表格中。
实验报告
实验七`三相鼠笼式异步电动机的接线`起动及运行特征研究
实验七、三相鼠笼式异步电动机的接线、起动及运行特征研究一、实验目的：1、了解并抄录三相异步电动机的铭牌数据；2、掌握正确连接三相异步电动机的绕组；3、掌握三相异步电动机的直接起动，“星一三角”降压起动的接线和起动及反转方法；4、了解三相异步电动机的故障运行和故障起动。
二、实验器材：1、三相异步电动机ys8014型0.55kwΔ/Y380V/660V 1台2、交流电流表T-512.5～5A 1块3、实验板 1块三、实验内容：1、抄录三相异步电动机铭牌并记录于表7-1中；2、三相异步电动机的直接起动：1）将电动机绕组接成Δ（即U1W2、V1U2、W1V2短接）；2）按图7-1接线，自查无误后请指导老师检查；3）合上实验电源开关K1和实验板开关K2让电动机全压起动，观察起动过程中电流表A电流变化，读取起动瞬间的起动电流I ST和起动完毕电机正常运转是空载电流I0填于表7-2中。
3、三相异步电动机的降压起动：1)按图7-2接线并让实验板上开关K3处于0处，自查无误后请指导老师检查；2)合上实验桌开关K1；3)将实验板上双头开关K3扳向“Y”位置，让电动机起动，观察起动情况并读取起动瞬间的电流I ST填入表7-3中，待电动机转速升高后（约3秒后）将双头开关扳向“Δ”位置，待电动机转速正常后读取电流I0填入表7-3中。
4、三相异步电动机的反转和故障运行：1）拆除实验内容3接线，并将异步电动机绕组接成Δ（即U1W2、V1U2、W1V2短接）；2）按图7-1接线，自查无误后请指导老师检查；3）合上K1、K2开关让电动机全压起动，观察电动机的旋转方向后停机；4）把接到电动机的三根电源火线中的任二根对调后重新起动电动机，观察要不电动机旋转方向的改变；5）将正常运转中的异步电动机断开一相电源，观察电动机能否继续运转并读取电流表电流I‘0填入表7-4中，然后停机；6）让电动机在断开一相电源的情况下起动，观察电动机能否起动记录此时的起动电流I‘ST，并注意听电动机的运转声音。
三相鼠笼式异步电动机实验报告
三相鼠笼式异步电动机实验报告一、实验目的：1、实验器材及如何安全使用实验器材。
2、三相鼠笼式异步电动机带电缺相，缺相通电有何现象。
3、启动电流冲击情况。
4、学习观察三项鼠笼式异步电动机启动和反转方法。
5、能根据观察电动机的运行情况简单分析其出现故障原因。
二、实验设备：三、实验原理：三相鼠笼式电动机的转动原理是，在通电的情况下在电动机的内部产生一种磁场，而电动机的转子要切割磁感线而产生运动，从而把电能转化为机械能。
四、设备检查：（一）使用前应检查电动机的转子转动是否灵活、匀称，是否有异常声响等。
在通电后.测试“电动机”。
微转电动机转子是否有杂音。
无杂音说明电动机良好，反之则电动机存在机械故障。
（二）检查实验台是否有异常通电，仪表是否正常。
在通电前各项开关是否全闭合。
照明灯能否明亮，以确保在使用的过程中避免安全事故发生。
五、实验内容：（一）观察电动机启动时的电流冲击情况。
（二）观察电动机带电缺相，缺相通电启动时的现象。
（三）试用电动机三相定子绕组接成Y和△接法。
六、实验步骤：（一）将两根粗导线两头分别接入U端、V端与交流电压表触电并把电压值调到最大500V。
（二）打开电源，将控制屏上三相电压表切换开关置“三相调压输出”，用自耦调压器手柄调选在电压表上红色的表盘度数为76时及为380V。
（三）再测试W端、N端，观察读数是否为220V，若为则为正常。
（四）按图1—4接线（实验资料上）。
电动机三相定子绕组成“Y”接法。
供电线电压380V。
1、按控制屏上启动按钮，电动机直接启动。
观察启动瞬间电流冲击情况和电机稳定时电流的情况及电动机旋转方向。
启动时瞬时值达到最大，然后稳定下来。
2、电动机稳定运行后.（电动机匀称并正方向转动无杂音）拔出V、U、W任一项电源，观察电动机带电缺相运行。
带电缺相转动时，电动机有明显杂音仍顺时针转动。
3、在电动机启动前先断开任一项电源，观察电动机缺相通电运行现象。
缺相通电时，电动机有明显杂音但电动机不转动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
课程名称： 电机学 指导老师： 陈敏祥老师 成绩：_____________________ 实验名称：三相鼠笼式异步电动机 实验类型： 异步电机实验 同组学生姓名：
第三次实验 三相鼠笼式异步电动机的参数测定和工作特性
一、实验目的
1.1测定三相异步电动机的参数； 1.2测定三相异步电动机的工作特性。
二、实验项目
空载试验、短路试验、负载试验，具体操作步骤请见第三节。
三、操作方法和实验步骤
电机额定：PN=100W ，UN=220V ，IN=0.48A ，nN=1420r/min ，定子绕组△接法。
3.1空载试验
3.1.1测量线路图：见图4-4，电机绕组△接法。
3.1.2仪表量程选择：交流电压表 250V ，交流电流表0.5A ，功率表250V 、0.5A 。
3.1.3试验步骤：
安装电机时，将电机和测功机脱离，旋紧固定螺丝。
实验前先将三相交流可调电源电压调至零位，接通电源，合上起动开关S1，缓缓升高电源电压使电机起动旋转，注意观察电机转向应符合测功机加载的要求（右视机
组，电机旋转方向为顺时针方向），否则调整电源相序。
注意：调整相序时应将电源电压调至零位并切断电源。
接通电源，合上起动开关S1，从零开始缓缓升高电源电压，起动电机，保持电动机在额定电压时空载运行数分钟，使机械损耗达到稳定后再进行试验。
调节电源电压由1.2倍额定电压开始逐渐降低，直至电机电流或功率显著
增大为止，在此范围内读取空载电压、空载电流、空载功率，共读取7~9组数据，记录于表4-3中。
注意：在额定电压附近应多测几点。
试验完毕，将三相电源电压退回零位，按下电源停止按钮，停止电机。
数据记录在4.1节。
3.2短路试验
3.2.1测量线路图：见图4-4，电机绕组△接法。
3.2.2仪表量程选择：交流电压表 250V ，交流电流表1A ，功率表250V 、2A 。
3.2.3试验步骤：
安装电机时，将电机和测功机同轴联接，旋紧固定螺丝，并用销钉把测功机的定子和转子销住。
首先将三相电源电压调至零位，接通电源，合上起动开关S1，逐渐升高电源电压至1.2倍额定电流，然后逐渐降压至0.3倍额定电流为止。
在此范围内读取短路电压、短路电流、短路功率共4~5组数据。
试验完毕，将三相电源电压退回零位，按下电源停止按钮，停止电机，并拔出销钉。
注意：试验时控制调节电源电压大小，并尽量减小电机试验时间。
数据记录在4.2节。
装
订
线
3.3负载试验
3.3.1测量线路图：见图4-4，电机绕组△接法。
3.3.2仪表量程选择：交流电压表250V，交流电流表1A，功率表250V、2.5A。
3.3.3试验步骤：安装电机时，将电机和测功机同轴联接，旋紧固定螺丝。
将三相电源电压调至零位，测功机旋钮调至零位。
接通电源，合上起动开S1，缓缓升高电源电压使电机起动。
调节电源电压至额定电压，逐渐旋动测功机加载旋钮，使电机慢慢加载，此时电机的电流逐渐上升，直至电流上升到1.25倍额定电流。
从这点负载开始，逐渐减少负载直至空载，在此范围内读取异步电动机的定子电流、输入功率、转速、测功机转矩等数据，共读取5~6组数据。
数据记录在
4.3节。
四、实验数据记录（关于数据处理，请见第五节）
4.2短路试验
0.366 0.378 0.381 0.217 77.38 19.03 96.41 0.36 1448 54.59
0.246 0.253 0.248 0.144 37.06 -14.01 23.05
0 1491 0
五、数据处理
5.1计算基准工作温度时的相电阻
温度13.7摄氏度时，定子绕组相电阻为40Ω 基准温度75摄氏度时的相电阻为：
Ω
=++=86.492357523501750C
C
C R R θφ
5.2作空载特性曲线I 0、P 0、cos φ0=f (U 0)
图1
图2
图3
5.3作短路特性曲线I k 、P k 、cos φk =f (U k )
图4
图5
图6
5.4由空载和短路试验的数据求取异步电机等效电路中的参数 5.4.1由空载实验数据求空载参数 空载阻抗：Ω==
=
7.1525144
.07
.219000ϕ
ϕI U Z 空载电阻：Ω=⨯==
3.38914
4.0322.2432
2000I P R 空载电抗：Ω=-=-=2.14753.3897.152********R Z X
激磁电阻：
Ω
=-=3.34910R R R m （附加损耗与机械损耗均由辅助电机提供了）
激磁电抗：Ω=-=5.136910σX X X m
5.4.2由短路实验数据求短路参数 短路阻抗：Ω===
6.232276.021
.64K K K I U Z 短路电阻：Ω=⨯==
97.96276
.0316
.22322k k K I P R 短路电抗：Ω=-=-=
4.21197.966.2322222K K K R Z X
转子电阻的折算值：Ω=-=97.561'
2R R R K
定转子绕组漏电抗：Ω==
=7.1052
1
'
21K X X X σσ 5.5作工作特性曲线P 1、I 1、T 2、n 、η、s 、cos φ1=f (P 2)
图7
I (A) P (W)
M 2(Nm) n (r/min) P 2(W)
效率
(%)
s
功率因数
I A
I B I C I 1（相） P I P II
P 1
0.702 0.702 0.595 0.385 128.6 53.04 181.64 0.91 1384 131.89 72.6 0.0773 0.715 0.528 0.544 0.543 0.311 115.5 46.06 161.56 0.81 1398 118.58 73.4 0.0680 0.788 0.468 0.489 0.491 0.279 101.11 38.93 140.04 0.72 1414 106.61 76.1 0.0573 0.761 0.328 0.35 0.443 0.216 91.71 19.35 111.06 0.43 1438 64.75 58.3 0.0413 0.780 0.28 0.378 0.381 0.200 77.38 19.03 96.41 0.36 1448 54.59 56.6 0.0347 0.731
0.246 0.253 0.248 0.144 37.06 -14.01 23.05 0
1491
0 0.0 0.0060 0.243
图8 图9 图10 图11
图12
六、思考题
6.1由空载、断路试验所得的数据求取异步电动机的等效电路参数时，有哪些因素会引起误差？
答：首先，仪器本身的仪差会引起误差；其次，空载特性测量时机械损耗不变只在转速变化不大时近似成立，实际上机械损耗的功率与转速有关，这一近似引入误差；最后，空载特性测量时忽略了转子电流，短路实验测量时忽略了激磁支路上的电流，以及认为定子漏电抗与折算后的转子漏电抗相等，都是理想上的假设，与实际情况有误差。
6.2从短路特性曲线的形状可以得出哪些结论？
答：短路功率P k与短路电压U k的平方成正比，而短路电流I k与短路电压U k的平方成正比。
6.3试分析由直接负载法和损耗分析法求得的电动机效率各存在什么误差？
答：由直接负载法要算效率，则需算出输出功率，算得的输出功率由负载功率和空载功率相加而成，误差主要由测量负载转矩、电机转速和空载时的电机转速引入，另外还需算出输入功率，算得的输入功率由电流、电压、功率表的误差引入；由损耗分析法要算效率，则需算出输出功率和各个损耗环节的功率，需要做空载试验、短路试验等，分别计算铁耗、机械损耗、铜耗后才能求出效率，由电流、电压、功率表和电机转速测量引入的误差层层积累，误差较大。
