第二章 制图基本知识(11版)

§2-2 图纸幅面、线型、字体、尺寸标注
1.2 图纸的短边一般不应加长，长边可加长，但应符合下表的规定。
18
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.3 图纸的使用方式 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。 一般A0～A3图纸宜横式使用；必要时，也可立式使用。
16
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
一、幅面 1 图纸幅面 图纸的幅面是指图纸本身的大小规格。图框是图纸上所供绘图的范围 的边线。建议一个子项的图纸幅面宜控制在两种以内，且以1号及其加 长图纸为佳 1.1 图纸幅面及图框尺寸，应符合下表的规定及相应的格式。
17
第二章 制图基本知识
画圆
调整圆规
11
第二章 制图基本知识

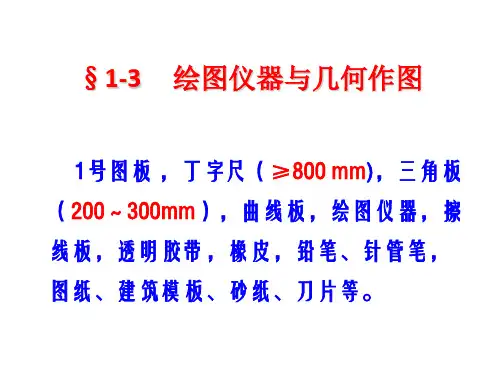

§2-1 制图工具和仪器用法
(九)小圆规－画小圆 使用时以大拇指和中指提起套管，以食指 按下针尖。把针尖送到圆心后放下套管， 使笔尖与纸面接触，再用大拇指和中指使 套管顺时针方向快捷地转动，即可画出小 圆。画圆时要注意保持针尖铅直。画圆后 要先提起套管然后拿开小圆规。
15
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
国家标准六种 包括总纲性质的《房屋建筑制图统一标准》(GB/T50001—2001) 专业部分的《总图制图标准》(GB/T50103—2001) 《建筑制图标准》(GB/T50104—2001) 《建筑结构制图标准》 (GB/T50105—2001) 《给水排水制图标准》(GB/T50106—2001) 《采暖通风与空气调节制图标准》(GB/T50114—2001) 以及相应的《条文说明》， 自2002年3月1日起施行。
37
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2.3 尺寸数字的方向，应按图a的规定注写。若尺寸数字在30°斜线 区内，宜按图b的形式注写。
38
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2.4 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没 有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧， 中间相邻的尺寸数字可错开注写。
23
第二章 制图基本知识
§2-2
3 图纸编排顺序
3.1 工程图纸应按专业顺序编排。一般应为图纸目录、总图、建筑图、 结构图、给水排水图、暖通空调图、电气图……等。 3.2 各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。
图纸幅面、线型、字体、尺寸标注
24
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
§2-1 制图工具和仪器用法
(五)三角板 －绘制铅直线 所有铅直线，不论长短，都 要用三角板和丁字尺配合画 出。 画线时先推丁字尺到铅直线 的下方，将三角板放在铅直 线的右方，并使三角板的一 直角边靠贴在丁字尺的工作 边上，然后移动三角板，直 至另一直角边靠贴铅直线。 再用左手轻轻按住丁字尺和 三角板，右手持铅笔，自下 而上画出铅直线。
2
第二章 制图基本知识
§2-1 制图工具和仪器用法
(二) 图板－放置图纸 图板的硬木工作边 要保持笔直，板面 要保持平滑 图板放在桌子上， 板身要略为倾斜。
3
第二章 制图基本知识
§2-1 制图工具和仪器用法
(三)丁字尺 －绘制水平线 尺身的工作边必须保持其平直光滑。切勿用小刀靠住工作边裁纸。丁 字尺用完之后要挂起来，防止尺身变形。 所有水平线，不论长短，都要用丁字尺画出 要记住:不得把丁字尺头靠在图板的右边、下边或上边画线，也不得用 丁字尺的下边画线。
12
第二章 制图基本知识
§2-1 制图工具和仪器用法
(十)擦线板－保护邻近的图线 板用薄塑料片或金属片制成，上面刻有各种形状的孔槽。擦墨线时要 待墨线完全干透之后，方可动手。 使画错了的线段在板上适当的孔槽中露出来，左手按紧板身，右手持 硬橡皮擦孔槽内的墨线。
13
第二章 制图基本知识
§2-1 制图工具和仪器用法
第二章 制图基本知识
§2-1 制图工具和仪器用法
(一)铅笔－绘制图线 削木铅笔时，铅笔尖应削成锥形，铅芯露出6～8mm，要注意保留有标 号的一端，以便始终能识别其硬度(图a)。
铅笔及其用法
1
第二章 制图基本知识
§2-1 制图工具和仪器用法
使用铅笔绘图时，用力要均匀，用力过大会刮破图纸或在纸上留下 凹痕，甚至折断铅芯。画长线时要一边画一边旋转铅笔，并使笔尖 与尺边距离始终保持一致，使线条保持粗细一致。画线时，从侧面 看笔身要铅直(图d) ，从正面看，笔身要倾斜约60°(图e)。
30
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
三、字体 图纸上有各种符号、字母代号、1图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端 正、排列整齐；标点符号应清楚正确。
1.2文字的字高，应从如下系列中选用:3.5、5、7、10、14、20mm。 如需书写更大的字，其高度应按 2 的比值递增。 1.3拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。
2 工程建设制图，应选用下表所示的图线。
26
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
27
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
3 同一张图纸内，相同比例的各图样，应选用相同的线宽组。
4 图纸的图框和标题栏线和会签栏线，可采用下表的线宽。
28
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
5 相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于 0.7mm。
6 虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。 虚线的画和间隔应保持长短一致。画长约3～6mm，间隔约为0.5～ 1mm。点画线或双点画线画的长度应大致相等，约为15～20mm。 7 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实 线代替。 8 单点长画线或双点长画线的两端，不应是点。点画线与点画线交接 或点画线与其他图线交接时，应是线段交接。
32
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
四、尺寸标注 1 尺寸界线、尺寸线及尺寸起止符号 1.1 图样上的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字
尺 寸 的 组 成
33
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.2 尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离 开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。图样轮廓 线可用作尺寸界线。 尺 寸 界 线
二、图线 画在图纸上的线条统称图线。图线有粗、中、细之分。 1 图线的宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、 0.35mm。 每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用下 表中相应的线宽组。
25
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
31
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2 书写格式要求：
2.1数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有 量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体 字母。 2.2分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。
2.3当注写的数字小于1时，必须写出个位的“0”，小数点应采用圆点， 齐基准线书写。
起止符号
36
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
2 尺寸数字 2.1 图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
注：图形所注尺寸应为物体的真实大小，与绘图比例（即图形的大
小）无关。
2.2 图样上的尺寸单位，除标高及总平面以米(m)为单位外，其他必 须以毫米（㎜）为单位。图上尺寸数字都不再注写单位。
10
第二章 制图基本知识
§2-1 制图工具和仪器用法
(八)圆规－绘制圆及圆弧 画圆时，整个圆应一笔画完。转动时圆规可稍向画线方向倾斜。 使用圆规时，应注意调整铅芯与针尖的长度，使圆规两脚靠拢时，两 尖对齐。铅芯宜削成斜截圆柱状，并使斜面向外(图a)。画较大的圆时， 要使圆规两脚都大致与纸面垂直，如图b所示。
6
第二章 制图基本知识
§2-1 制图工具和仪器用法
(五)三角板－绘制斜线 用一副三角板和丁字尺配合起来，可以画出与水平线成15°及其倍数 角(30°、45°、60°、75°)的斜线。两个三角板配合使用，可画出 各种角度的相互平行或垂直的线。
7
第二章 制图基本知识
§2-1 制图工具和仪器用法
(六)比例尺－量取直线长度 常用比例尺有两种，三棱尺和比例直尺。三棱尺尺上六种不同比例的 刻度，分别表示1:100、1:200、1:300、1:400、1:500和1:600等六种 比例。比例直尺只有一行刻度和三行数字，表示三种比例，即1:100、 1:200和1:500。 比例尺上的数字以米(m)为单位。
上下推动丁字尺
画长线
丁字尺的错误用法4
第二章 制图基本知识
§2-1 制图工具和仪器用法
(四)一字尺 又名平行尺－绘制水平线 当上下推动一字尺时，尺身依赖滑轮和弦线装置，始终保持平行。用一 字尺画水平线比用丁字尺简便，但推动时手要放在尺的中间，用力要轻 巧均匀，防止尺身倾斜。
一字尺
5
第二章 制图基本知识
≥2mm
2～3mm
34
第二章 制图基本知识
§2-2 图纸幅面、线型、字体、尺寸标注
1.3 尺寸线应用细实线绘制，应与被注长度平行。但不宜超出尺寸界 线之外。图样本身的任何图线均不得用作尺寸线。 尺寸线
