TL494及LM339集成电路

TL494及LM339集成电路

TL494及LM339集成电路ATX电源的控制电路见图1。

控制电路采用TL494(有的电源采用KA7500B,其管脚功能与TL494相同,可互换)及LM339集成电路(以下简称494和339)。

494是双排16脚集成电路,工作电压7~40V。

它含有由{14}脚输出的+5V基准电源,输出电压为+5V(±0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路,振荡频率由{5}脚外接电容及{6}脚外接电阻来决定。

{13}脚为高电平时,由{8}脚及{11}脚输出双路反相(即推挽工作方式)的脉宽调制信号。

本例为此种工作方式,故将{13}脚与{14}脚相连接。

比较器是一种运算放大器,符号用三角形表示,它有一个同相输入端“+”;一个反相输入端“-”和一个输出端。

比较器同相端电平若高于反相端电平,则输出端输出高电平;反之输出低电平。

494内的比较放大器有四个,为叙述方便,在图1中用小写字母a、b、c、d来表示。

其中a是死区时间比较器。

因两个作逆变工作的三极管串联后接到+310V的直流电源上,若两个三极管同时导通,就会形成对直流电源的短路。

两个三极管同时导通可能发生在一个管子从截止转为导通,而另一个管子由导通转为截止的时候。

因为管子在转换时有时间的延迟,截止的管子已经转为导通了,但导通的管子尚未完全转为截止,于是两个管子都呈导通状态而形成对直流电源的短路。

为防止这样的事情发生,494设置了死区时间比较器a。

从图1可以看出,在比较器a的反相输入端串联了一个“电源”,正极接反相端,负极接494的{4}脚。

A比较器同相端输入的锯齿波信号,只有大于“电源”电压的部分才有输出,在三极管导通变为截止与截止转为导通期间,也就是死区时间,494没有脉冲输出,避免了对直流电源的短路。

死区时间还可由{4}脚外接的电平来控制,{4}脚的电平上升,死区时间变宽,494输出的脉冲就变窄了,若{4}脚的电平超过了锯齿波的峰值电压,494就进入了保护状态,{8}脚和{11}脚就不输出脉冲了。

具典型的有刷控制器电路图

具典型的有刷控制器电路图

具典型的有刷控制器电路图2007/10/01 21:07这里介绍一款最具代表性用LM339制作的有刷控制器电路图.原理见图:这款有刷控制器采用了故障率非常低的通用元件,是非专用PWM芯片有刷控制器的典型代表。

一般脉宽调功率开关管的占空比(也叫导通比)大,电机转速就高,反之,导通比小,电机转速就低。

决定功率开关管导通比的就是脉宽调制器(PWM),是电压比较器的一种,它的一个输入是速度转把的速度电压信号,另一个是基准电压,基准电压是一个幅度不变的锯齿波(三角波),这些就是最基本的调速电路组成。

生产厂家一般还扩充一些电路,这些电路有的是增加了部分功能,有的则是完善了某些性能。

该控制器以PWM为中心,前面有三角波发生器、电瓶欠压检测、电机过电流检测,后面有驱动、功率开关等。

每部分都是独立的,检查调试都比较方便。

三角波发生器由IC1A、R8, R9, R14,R15, R16, C8、D6、组成施密特振荡器,C8上产生三角波。

脉宽调制器是IC1B,它的输入之一6脚来自C8上的三角波;输入之二7脚是来自速度转把的速度信号。

1脚输出调宽脉冲,送互被推挽放大器。

互补推挽驱动由Q1,Q2组成,脉冲高电平到来,上管NPN管Q1导通,12V 加到功率管T1的栅极,T1导通;脉冲低电平到来,Q1截止,下管PNP管Q2导通,将T1栅极的电荷迅速放掉,T1截止。

电池欠压保护由IC2C组成电压比较器,当电瓶电压低于31.5V时,它的14脚变为低电位,相当于将转把速度信号降到接近0V,通过PWM和驱动,最终使VDMOS截止。

过电流保护由IC2D组成电压比较器,当过电流时,R17右端电位变低,通过R18加到IC2D11脚,比较器翻转13脚变为低电位,同样相当于将转把速度信号降到接近零状,通过PWM和驱动,最终使VDMOS截止,电机慢慢停转.。

TL431LM33912V电池电量显示装置电路制作

TL431LM33912V电池电量显示装置电路制作

TL431LM33912V电池电量显示装置电路制作LM339(四路差动比较器)是在电压比较器芯片内部装有四个独立的电压比较器,是一种常见的集成电路,主要应用于高压数字逻辑门电路。

利用lm339可以方便的组成各种电压比较器电路和振荡器电路。

LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,外型及管脚排列如图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竞相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

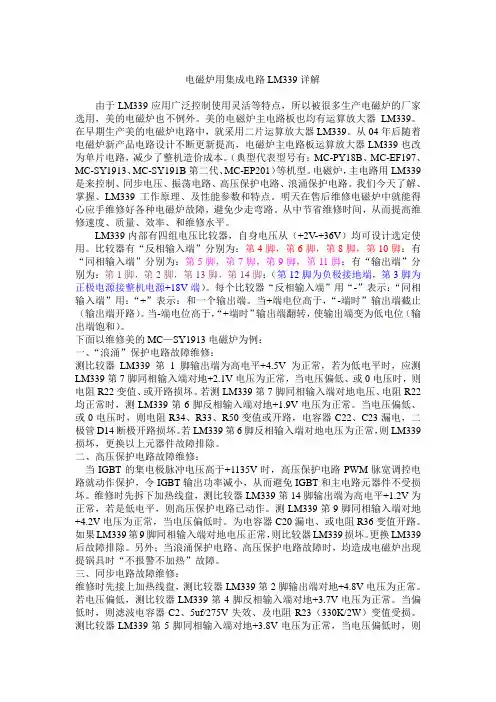

电磁炉用集成电路LM339详解

电磁炉用集成电路LM339详解

电磁炉用集成电路LM339详解由于LM339应用广泛控制使用灵活等特点,所以被很多生产电磁炉的厂家选用,美的电磁炉也不例外。

美的电磁炉主电路板也均有运算放大器LM339。

在早期生产美的电磁炉电路中,就采用二片运算放大器LM339。

从04年后随着电磁炉新产品电路设计不断更新提高,电磁炉主电路板运算放大器LM339也改为单片电路,减少了整机造价成本。

(典型代表型号有:MC-PY18B、MC-EF197、MC-SY1913、MC-SY191B第二代、MC-EP201)等机型。

电磁炉,主电路用LM339是来控制、同步电压、振荡电路、高压保护电路、浪涌保护电路。

我们今天了解、掌握、LM339工作原理、及性能参数和特点。

明天在售后维修电磁炉中就能得心应手维修好各种电磁炉故障,避免少走弯路。

从中节省维修时间,从而提高维修速度、质量、效率、和维修水平。

LM339内部有四组电压比较器,自身电压从(+2V-+36V)均可设计选定使用。

比较器有“反相输入端”分别为:第4脚,第6脚,第8脚,第10脚:有“同相输入端”分别为:第5脚,第7脚,第9脚,第11脚:有“输出端”分别为:第1脚,第2脚,第13脚,第14脚:(第12脚为负极接地端,第3脚为正极电源接整机电源+18V端)。

每个比较器“反相输入端”用“-”表示:“同相输入端”用:“+”表示:和一个输出端。

当+端电位高于,“-端时”输出端截止(输出端开路)。

当-端电位高于,“+端时”输出端翻转,使输出端变为低电位(输出端饱和)。

下面以维修美的MC—SY1913电磁炉为例:一、“浪涌”保护电路故障维修:测比较器LM339第1脚输出端为高电平+4.5V为正常,若为低电平时,应测LM339第7脚同相输入端对地+2.1V电压为正常,当电压偏低、或0电压时,则电阻R22变值、或开路损坏。

若测LM339第7脚同相输入端对地电压、电阻R22均正常时,测LM339第6脚反相输入端对地+1.9V电压为正常。

保护电路图全集

保护电路图全集

保护电路图全集一.低功耗定时开关电路图二.LM339组成的过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害,主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏,同时因电气性能指标被破坏而不能满足要求。

因此对输入电源的上限和下限要有所限制,为此采用过压、欠压保护以提高电源的可靠性和安全性。

温度是影响电源设备可靠性的最重要因素。

根据有关资料分析表明,电子元器件温度每升高2℃,可靠性下降10%,温升50℃时的工作寿命只有温升25℃时的1/6,为了避免功率器件过热造成损坏,在开关电源中亦需要设置过热保护电路。

图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。

取样电压可以直接从辅助控制电源整流滤波后取得,它反映输入电源电压的变化,比较器共用一个基准电压,N1.1为欠压比较器,N1.2为过压比较器,调整R1可以调节过、欠压的动作阈值。

N1.3为过热比较器,RT为负温度系数的热敏电阻,它与R7构成分压器,紧贴于功率开关器件IGBT的表面,温度升高时,RT阻值下降,适当选取R7的阻值,使N1.3在设定的温度阈值动作。

N1.4用于外部故障应急关机,当其正向端输入低电平时,比较器输出低电平封锁PWM驱动信号。

由于4个比较器的输出端是并联的,无论是过压、欠压、过热任何一种故障发生,比较器输出低电平,封锁驱动信号使电源停止工作,实现保护。

如将电路稍加变动,亦可使比较器输出高电平封锁驱动信号。

图4 过压、欠压、过热保护电路· [图文] 低功耗定时开关电路图· [图文] LM339组成的过压、欠压及过热保护电路· [图文] 采用继电器和限流电阻构成的软启动电路· [图文] 采用晶闸管和限流电阻组成的软启动电路· [组图] 防浪涌软启动电路· [图文] CW431CS过电压保护应用电路· [图文] 弧焊电源保护电路的设计· [图文] 电动车控制器短路保护时间的计算方法· 太阳能热水器与防雷电设计方案· ESD保护元件的对比分析及大电流性能鉴定· [图文] PolySwitch元件的保护特性解析· 如何正确选择中小型断路器· 变频器过电压产生的原因及解决方法· [图文] ESD保护时怎样维持USB信号完整性· [图文] 集成运算放大器输出过流保护电路原理· [图文] 集成运算放大器供电过压保护电路原理· [图文] 保险丝熔断自愈电路图原理· [图文] 停电自锁保护开关电路原理图· [图文] 压敏电阻原理及应用· [图文] 选用压敏电阻的方法· [图文] 整流电源的过压保护-压敏电阻及其应用· [图文] 用于三极管的过压保护-压敏电阻及其应用 · [图文] 彩电消磁电路的过压保护-压敏电阻及其应用 · [组图] 显像管放电保护-压敏电阻及其应用· [图文] 直流电机的稳速保护-压敏电阻及其应用· [图文] 固态继电器电路的过压保护-压敏电阻及其应用 · [图文] 电视机的防雷保护-压敏电阻及其应用· [图文] 电视机稳压保护器-压敏电阻及其应用· [图文] 由TL431组成的高精度的恒流源电路图· [图文] 带滞回区的电池放电保护电路· [图文] 红外线探测报警器制作原理· [图文] 过流保护电路原理· [图文] 直流电路的过流保护设计方法· [图文] 蒸汽熨斗自动保护电路原理图· [图文] 含指示灯的短路保护电路· [图文] 三相三线制电源缺相保护电路· [图文] 锂芯保护电路· [图文] T3(E3)保护电路及解决方案· [图文] VDSL保护电路及解决方案· [图文] HDSL保护电路及解决方案· [组图] USB2.0接口ESD防护电路· [图文] HDMI接口的ESD保护电路及解决方案· [图文] 太阳能热水器控制板浪涌解决方案· [组图] CAN总线防护电路及解决方案· [图文] 12V电源接口防雷方案· [图文] 以太网供电(POE)接口供电保护电路· [图文] 车载电源浪涌防护电路(12V电源保护电路)· [图文] V.35接口保护电路· [组图] E1(T1)保护电路及方案· [图文] 音频接口保护电路· [图文] RS232接口保护电路· [图文] RJ45接口防护电路· [组图] 视频接口保护放电管BS0060N-C/BS0050N-C· [图文] SLIC保护方案及电路· [图文] RS-485接口保护电路· [组图] 通信设备电路的保护· [图文] 电冰箱欠压或瞬间断电保护电路 (含工作原理)· [图文] 一种基于单片机的节能断电保护电路设计· [图文] 集成芯片的保护电路· [图文] 采用CW136构成的过压保护电路· [图文] 闩式短路保护电路· [图文] 升压斩波电路· [图文] 电压采集与电流采集电路· [图文] 关机保护电路· [图文] 有复位措施的关机保护电路· [图文] 取样保持电路Ⅱ· [图文] 取样保持电路Ⅰ· [图文] 简易安全电路· [图文] 扬声器保护装置Ⅱ· [图文] 听觉保护装置· [图文] 两台计算机之间通信用调制解调器,传真卡的保护装置 · [图文] 分时安全电路· [图文] 超压保护电路· [图文] 调制解调器保护装置· [图文] 扬声器保护装置Ⅰ· [组图] 电源使用的继电器保险丝· [图文] 过载指示器· [图文] 安全电路· [图文] 电子保险丝· [图文] 扬声器保护装置· 过流保护电路图· [图文] 基本锁存电路· [图文] NE602输出电路· [组图] NE602输入电路· [图文] 电容器磁滞补偿器· [图文] 倍频程均衡器· [图文] 利用结型场效应管(JFET)的斩波器电路 · [图文] 八进制模转换器· [图文] 实用微分器· [图文] 电容倍增器· [图文] 锁相环电路· [图文] 具有延迟作用的消颤电路· [组图] 模拟DE误操作电路(续)· [图文] 模拟DE误操作电路· [组图] 四输入最小 最大值选择电路· [图文] 卤灯保护器· [图文] 与门· [图文] 求方根电路· [图文] 双50W数字功放TDA8902J电路· [图文] 喇叭保护电路· [图文] LED显示前导零删除器· [图文] 精密正向电流源· [图文] 多脉冲输出时基电路· [图文] 无需散热的3A dc-dc变换器· [图文] PC口令保护电路· [图文] 交替式简化启动电路,输入电压感测电路 · [图文] 协同电路保护方案使通信设备免受损害 · [图文] 并联推挽源极跟随器电路图· [图文] 4并联推挽源极跟随器电路图· [图文] 源极跟随器高频特性下降的因素电路图 · [图文] 源极跟随器的负载电路图· [图文] 源极跟随器+晶体管恒流负载电路图 · [图文] 源极跟随器+恒流负载电路图· [图文] 推挽源极跟随器电路图· [图文] 使用P沟JFWT的源极跟随器· [图文] 实验性源极跟随器电路图· [图文] 改善转换失真的推挽射极跟随器电路图 · [图文] 采用JFET的推挽源极跟随器电路图· [图文] OP放大器+源极跟随器电路图· [图文] AD9850构成时钟发生器电路及其应用 · [图文] ad9850外围电路· [图文] 过零检测移相触发驱动电路· [图文] 鱼缸变色夜明珠电路图· [图文] 声控眨眼玩具电路图· [图文] 声控音乐娃娃电路图· [图文] 鸟鸣闪光画屏电路图· [图文] 延迟型音乐电子报尿器电路图· [图文] 视力保护测光器电路图· [图文] 模拟气功发生器电路图· [图文] 假性近视校正器电路图· [图文] 耳聋助听-收音两用机电路图· [图文] 耳聋助听-收音两用机电路图· [图文] 电子疼痛理疗器电路图· [图文] 电子疲劳消除器度电路图· [图文] 场效应治疗仪电路图· [图文] 场效应带和保温带电路图· [图文] 简易型电冰箱保护器电路图· [图文] 家用电器自动调压保护器电路图· [图文] 家用电器漏电保护插座电路图· [图文] 家用电器漏电、触电保护器电路图· [图文] 家用电器简易过压保护器电路图· [图文] 会自动电冰箱保护器电路图· [图文] 会自动电冰箱保护器电路图· [图文] 黑白电视机简易保护器电路图· [图文] 彩色电视机自动保护器电路图· [图文] 机载计算机电源系统框图· [图文] 机载计算机电源系统的过压保护电路· [图文] 火控计算机的掉电保护电路· [图文] 过热保护电路· [图文] 输入欠电压保护电路· [图文] 过电压保护电路(含输入、输出过电压保护电路) · 过电流保护原理· [图文] 软启动保护电路· [图文] 简单的极性保护电路· [图文] 温敏晶闸管电动机过热保护电路图· [图文] 温控晶闸管及其温度报警器电路图· [图文] 看门狗电路图· [图文] 卡片读取电路图· [图文] 具一防止电流影响光敏晶体管的电路图· [图文] 晶闸管与门电路电路图· [图文] 晶体管热敏保护电路图· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图· [图文] 安全电烫斗架电路图· [图文] 鱼缸水温自动加热控制电路图· [图文] 迎送客电子模特电路图· [图文] 婴儿摇床自动晃动电路图· [图文] 遥控门铃电路图· [图文] 限时门锁报警器电路图· [图文] 水温告知器电路图· [图文] 双音电子门铃电路图2· [图文] 双音电子门铃电路图1· [图文] 手携式简易验币器电路图· [图文] 使用磁牌取水的自动供水电路图 · [图文] 时控密码电子门铃电路图· [图文] 声控照明电子挂钟电路图· [图文] 热水瓶触摸自动出水电路图· [图文] 燃气灶熄火声光报警电路图· [图文] 燃气炉全自动点火器电路图· [图文] 全自动交流稳压器电路图· [图文] 全自动家电保护器电路图· [图文] 男女声音电子迎客器电路图· [图文] 门铃、对讲、报警三功能电路图 · [图文] 旅馆用保安电子锁装置电路图· [图文] 可供调压、定时的多功能插座电路图 · [图文] 简易实用的地震报警电路图· [图文] 家用限时报知器电路图· [图文] 家用电器保护器电路图· [图文] 家用地震声光报讯器电路图· [图文] 家电自动开、停的定时电路图· [图文] 家电指触保护器电路图· [图文] 家电两用定时器电路图· [图文] 家电定时断点控制器电路图· [图文] 家电产品长定时电路图· [图文] 积算器跑表变换器电路图1· [图文] 挥手电停闹的电子钟电路图· [图文] 花盆缺水告知器电路图· [图文] 多功能数控锁电路图· [图文] 多功能家电插座电路图2· [图文] 多功能家电插座电路图1· [图文] 多功能家电保护器电路图· [图文] 多功能电源插座电路图· [图文] 叮咚音响电子门铃电路图· [图文] 电子语言模特招待电路图· [图文] 电子手杖电路图· [图文] 电饭煲自动控制器电路图· [图文] 电饭煲自动功率调节器电路图· [图文] 冲击振动报叫器电路图· [图文] 超声遥控语音门铃电路图· [图文] 超声波鱼缸加氧器电路图· [图文] 变色电子胸花电路图· [图文] 保险柜、冰箱开门时间过长音响报叫电路图 · [图文] 安全可靠的间歇式电加热控制电路图· [图文] 安全电烫斗架电路图· [图文] 自启动式过流保护控制电路图· [图文] 自动复位触点保安器电路图· [图文] 直流稳压电源保护装置电路图· [图文] 预警式漏电自动保安器电路图· [图文] 有稳压充电回路的蓄电池保护器电路图 · [图文] 相位脉冲式电动机断相保护器电路图· [图文] 市电停电声光报警电路图· [图文] 声光告警功能的限电电路图· [图文] 皮带机综合保护器电路图· [图文] 交流电欠压、过压灯光显示电路图· [图文] 交流电复电声光报讯器电路图2· [图文] 交流电复电声光报讯器电路图1· [图文] 简易漏电保安器电路图· [图文] 简单的电动机断相与过流保护装置电路图 · [图文] 监测电池欠压状态的指示电路图· [图文] 家有电器漏电检测报警插座电路图· [图文] 家用电子保安器电路图· [图文] 过压、欠压延时自动保护电路图· [图文] 高压验电器电路图· [图文] 高低压保护延时电路图· [图文] 多功能家电保护器电路图2· [图文] 多功能家电保护器电路图1· [图文] 断线光电隔离式保护电路图· [图文] 电压双限自动保护器电路图· [图文] 电压监视器电路图· [图文] 电器设备过载和缺相保护装置电路图· [图文] 电器产品漏电检测语音告警插座电路图 · [图文] 电机综合保护报警装置电路图· [图文] 电机的自动过流保护电路图· [图文] 电动机断相过载保护器电路图· [图文] 触点、过压保安器电路图· [图文] 不间断电源蓄电池电压监控器电路图· [图文] 保险丝过荷熔断声光报警保安插座电路图 · [图文] 过电流限制电路· [图文] 电话提醒装置电路图· [图文] 电唱机与扩音机的配接电路图· [图文] 典型的自给偏压电路图· [图文] 典型的OTL功率放大电路图· [图文] 单管交流电压放大电路图· [图文] 单管放大电路及其直流等效电路图· [图文] 测量三极管特性曲线的电路图· [图文] 变压器倒相式OTL电路图· [图文] 半导体三极管的三种基本放大电路的三种连接法电路图 · [图文] 半导体三极管的等效电路图· [图文] BTL电路工作原理图· [图文] 300mW收音机低频放大电路图· [图文] 20W OCL功率放大器电路图· [图文] 3W手提汉化筒电路原理图· [图文] 3W半导体扩音机电路图· [图文] 自激推挽逆变电路图· [图文] 自激式开关电源典型电路图· [图文] 自激单管逆变电路图· [图文] 自动调光台灯电路图· [图文] 指示灯电源指示电路图· [图文] 直流无触点开关电路图· [图文] 直流高压发生器电路原理图· [图文] 直流低压保险丝熔断指示电路图· [图文] 鱼缸恒温器电路图· [图文] 用TVP元件的过压保护电路图· [图文] 延长灯泡寿命的电路图· [图文] 压敏电阻延时器电路图· [图文] 压敏电阻显像管保护电路图· [图文] 压敏电阻-晶闸管过压保护电路图· [图文] 压敏电阻简易过压保护电路图· [图文] 稳压二极管稳压电路图· [图文] 稳压二极管式过压保护电路图3· [图文] 稳压二极管式过压保护电路图2· [图文] 稳压二极管式过压保护电路图1· [图文] 微型紫光验币器电路图· [图文] 推挽式开关电源典型电路图· [图文] 汤姆逊TFE5114彩色电视机开关电源电路图· [图文] 索尼KV-1882彩色电视机开关电源电路图· [图文] 速印机电机控制电路图· [图文] 双向二极管触发双向晶闸管调压电路图· [图文] 数字式谷物水分测量仪电源电路图· [图文] 输出可调的CD-DC变换电路图· [图文] 输出100V的稳压电源电路图· [图文] 市电指示器电路图· [图文] 市电过压、欠压保护电路图· [图文] 市电过压、过流保护电路图· [图文] 使用频闪信号灯电路图· [图文] 升压式开关电源典型电路图· [图文] 升压电路图· [图文] 三相桥式整流电路图· [图文] 三相桥式整流波形电路图· [图文] 三相桥式晶闸管整流电路图· [图文] 三极管驱动电路图· [图文] 三分频彩灯控制器电路图· [图文] 三端可调输出正稳压器典型应用电路图 · [图文] 三端可调输出负稳压器典型应用电路图 · [图文] 三端固定输出正稳压器典型应用电路图 · [图文] 三端固定输出负稳压器典型应用电路图 · [图文] 三倍压整流电路图· [图文] 日立NP82C彩色电视机开关电源电路图 · [图文] 日立CIP-236彩色电视机开关电源电路图 · [图文] 热敏元件式过压保护电路图· [图文] 氖灯电源指示电路图· [图文] 氖灯触发晶闸管调压电路图· [图文] 氖灯保险丝熔断指示电路图· [图文] 扩展输出电流电路图· [图文] 扩流电路图· [图文] 快速熔断保险丝的晶闸管过压保护电路图 · [图文] 孔雀KQ47-79彩色电视机开关电源电路图 · [图文] 聚合开关式过流保护电路图· [图文] 具有放大环节的稳压电路图· [图文] 晶闸管阶梯波逆变电路图· [图文] 晶闸管过流保护电路图· [图文] 晶闸管断路过压保护电路图· [图文] 晶闸管并联逆变电路图· [图文] 接近开关电路图· [图文] 交流无触点开关电路图· [图文] 降压式开关电源典型电路图· [图文] 简单串联稳压电路图· [图文] 家用电器漏电指示电路图· [图文] 家用电器调压器电路图· [图文] 集成电路漏电保护器电路图· [图文] 互补振荡触发电路图· [图文] 恒温箱温控器电路图· [图文] 恒流源电路图· [图文] 高输入电压稳压电路图· [图文] 负离子发生器电路图· [图文] 反转式开关电源典型电路图· [图文] 反转式DC-DC变换器典型电路图· [图文] 发光二极管电源指示电路图· [图文] 发光二极管保险丝熔断指示电路图 · [图文] 二倍压整流电路图· [图文] 多路输出的DC-DC变换电路图· [图文] 多倍压整流电路图· [图文] 电子镇流器电路图· [图文] 电子灭蚊拍电路图· [图文] 电子调光台灯电路图· [图文] 电源指示电路图· [图文] 电源噪声滤波器电路图· [图文] 电压控制移相的触发电路图· [图文] 电压低落报警器电路图· [图文] 电容降压直流供电电路图· [图文] 电池电压指示器电路图· [图文] 电表式电源指示电路图· [图文] 单相整流设备电路图· [图文] 音源输入电路和喇叭保护电路· [组图] 基于LM393的电机保护电路设计· [图文] 扩展输出电流电路图· [图文] 扩流电路图· [图文] 具有放大环节的稳压电路图· [图文] 降压式开关电源典型电路图· [图文] 简单串联稳压电路图· [图文] 恒流源电路图· [图文] 高输入电压稳压电路图· [图文] 负离子发生器电路图· [图文] 反转式开关电源典型电路图· [图文] 二倍压整流电路图· [图文] 多倍压整流电路图· [图文] 电子镇流器电路图· [图文] 电源噪声滤波器电路图· [图文] 电容降压直流供电电路图· [图文] 单相整流设备电路图· [图文] 单相全波整流电路图· [图文] 单相桥式整流电路图· [图文] 单端正激式开关电源典型电路图 · [图文] 单端反激式开关电源典型电路图 · [图文] 带电容滤波器的单相全波整流电路图· [图文] 带电容滤波器的单相半波整流电路图· [图文] 带电感滤波器的单相全波整流电路图· [图文] M型滤波电路图· [图文] MF-20型万用表交流电压测量电路图· [图文] L型滤波电路图· [图文] HG滤波电路图· [图文] 31cm黑白电视机电源电路图· [图文] 30W扩音机电源电路图· [图文] 0.5-10V输出电压可调电路图· [图文] 0-30V可调稳压电源电路图· [图文] 过电压保护汽车系统-Overvoltage Protection in Automotive Systems · [图文] 压敏电阻器的应用及选用· [图文] 带过载保护的电荷放大器电路· [图文] 用安全电压控制电焊机的节能线路· [图文] 简易漏电保安器· [图文] 简易超电压保护电路图· [图文] 自动调零数字电压表电路图· [图文] 抑零式电压表电路图· [图文] 数字电压表自动校准电路图· [图文] 扩展量程的音量表电路图· [图文] 宽带交流电压表电路图· [图文] 交流毫伏表电路图· [图文] 高输入阻抗毫伏表电路图· [图文] 低成本高灵敏度电压表电路图· [图文] 低成本高灵敏度电压表电路图· [图文] 场效应晶体管电压表电路图· [图文] 4位液晶显示数字电压表电路图· [图文] 3位数字电压表电路图· [图文] 3位精确有效值交流电压表电路图· [图文] 3位共阳极显示数字电压表电路图· [图文] 电压频率转换器电路图4· [图文] 电压频率转换器电路图3· [图文] 电压频率转换器电路图2· [图文] 电压频率转换器电路图1· [图文] 超精密电压频率转换器电路图· [图文] 10Hz-10kHz电压频率转换器电路图· [图文] 无稳压管精密mV电源电路图· [图文] 同相双极性电流源电路图· [图文] 双向电流源电路图2· [图文] 双向电流源电路图1· [图文] 可调基准低电压源电路图· [图文] 可编程电压源电路图· [图文] 精密双路基准电压源电路图· [图文] 精密基准微功耗10V基准电压源电路图 · [图文] 精密基准双极性输出基准电压源电路图 · [图文] 精密基准方波基准电压源电路图· [图文] 精密基准低噪声缓冲式基准电流源电路图 · [图文] 精密基准标准电池等效电路图· [图文] 精密基准0-20V基准电源电路图· [图文] 基准电压电路图2· [图文] 基准电压电路图1· [图文] 恒流源电路图· [图文] 高稳定基准电压源电路图· [图文] 反相双极性电源电路图· [图文] 低功耗稳压基准电源电路图· [图文] 0-20V基准电源电路图· [图文] ±10V基准电压源电路图· [图文] ±5V基准电压源电路图· [图文] ±3V基准电压源电路图· [图文] 使用光敏电阻的光电烟火报警器电路图 · [图文] 光电烟火探测器电路图· [图文] 9V电池供电的离子型烟火探测器电路图 · [图文] 施密特触发器电路图· [图文] 施密特触发器电路图1· [图文] 没有回差的施密特触发器电路图· [图文] 回差值可变的施密特触发器电路图· [图文] 失调量可调的采样与保持电路图· [图文] 结型场效应晶体管采样与保持电路图 · [图文] 高速采样与保持放大器电路图· [图文] 高速采样与保持电路图3· [图文] 高速采样与保持电路图2· [图文] 高速采样与保持电路图1· [图文] 高精度采样与保持电路图· [图文] 峰值的检测与保持电路图· [图文] 低漂移采样与保持电路图· [图文] 采样与保持电路图· [图文] ×1000采样与保持电路图· [图文] 交流电火线检测探头电路图· [图文] 电子组合锁电路图· [图文] 电源故障报警器电路图2· [图文] 电源故障报警器电路图1· [图文] 电源掉电检测器电路图· [图文] 电灯延迟开关电路图· [图文] 地线故障断路装置电路图· [图文] 地线测试器电路图· [图文] 单电源应急照明系统电路图· [图文] 直流电源的快速短路保护电路图· [图文] 逻辑电路电源的过压保护电路图· [图文] 快速动作的电源保护电路图· [图文] 具有自动复位的过压保护电路图· [图文] 简单的快速短路保护电路图· [图文] 电源保护电路电路图· [图文] 5V快速短路保护电路图· [图文] 真空管电压表射频探头用的稳压器电路图· [图文] 用于电池供电的计算器、收音机或盒式磁带录音机的电源电路图 · [图文] 遥控关断限流稳压器电路图· [图文] 双输出基准电源电路图· [图文] 输出可调的稳压器电路图2· [图文] 输出可调的稳压器电路图1· [图文] 具有可调的电流变化范围及输出电压的电源电路图· [图文] 简单分离电源电路图· [图文] 供MPU使用的多路输出开关式稳压器电路图· [图文] 高压稳压器电路图· [图文] 高精度高压稳压器电路图· [图文] 低压稳压器电路图· [图文] 12V-9V、7.5V或6V的变换器电路图· [图文] 10A稳压器电路图· [图文] 6.0A可变输出开关式稳压器电路图· [图文] 5A恒压恒流稳压器电路图· [图文] 0-30V稳压器电路图· [图文] 0-22V稳压器电路图· [图文] 0-10V3A可调稳压器电路图· [图文] 正压开关稳压器电路图· [图文] 正压浮动稳压器电路图· [图文] 增加齐纳管输出能力的电路图· [图文] 远距离自动检测的15V1A稳压器电路图· [图文] 稳压器电路图· [图文] 双极性电源电路图· [图文] 曲单-电源变成两组分离的稳压电源电路图· [图文] 汽车用稳压器电路图· [图文] 慢接通15V稳压器电路图· [图文] 旅行用电须刀适配器电路图· [图文] 开关降压稳压器电路图· [图文] 具有短路保护的低压稳压器电路图· [图文] 具有独立的超稳定基准的5.0V6.0A25kHz开关稳压器电路图· [图文] 工作在200kHz的开关稳压器电路图。

(完整版)四电压比较器LM339的典型应用

(完整版)四电压比较器LM339的典型应用

四电压比较器LM339的典型应用LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur 时,输出为高电平UOH。

lm339引脚功能图及各类应用电路

lm339引脚功能图及各类应用电路

lm339引脚功能图及各类应用电路lm339各引脚电压第1脚5.14V第2.0.26V第3.18.45V第4.5.12V第5.4.7V第6.3.86V第7.4.02V第8.1.37V第9.4.76V 第10.5.64V第11.1.88V第12.0Vlm339的典型应用电路图。

《lm339应用电路》上图是一个lm339在微波炉中的应用,用于检测电网电压是否正常,如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用,用于比较检测温度,调节R1的大小,就可以调节门限电压也就是调整了温度的设定。

原理很简单,请51hei 读者自行分析。

lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等……LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

LM339常用电路及用法

LM339常用电路及用法

lm339lm339各引脚电压第1脚5.14V第2。

0.26V第3。

18.45V第4。

5.12V第5。

4.7V第6。

3.86V第7。

4.02V第8。

1.37V第9。

4.76V第10。

5.64V第11。

1.88V第12。

0Vlm339电压比较器应用电路图2009-04-13 20:15lm339的典型应用电路图。

上图是一个lm339在微波炉中的应用,用于检测电网电压是否正常,如果不正常的话立即停止工作。

《lm339电压比较器电路图》上图是一个典型的lm339电压比较器应用,用于比较检测温度,调节R1的大小,就可以调节门限电压也就是调整了温度的设定。

原理很简单,请51hei读者自行分析.lm339还可以组成双门限电压比较器以及振荡器器等应用电路。

四电压比较器LM339简介和9个典型应用例子摘要:LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等......LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

LM339的8个典型应用例子CSDN

LM339的8个典型应用例子CSDN

设为首页加入收藏本站首页 | 文章中心 | 下载中心 | 网站产品 | 技术论坛 | 如何购买 | 定货系统 | 联系我们当前位置:首页 >> 文章中心 >> 四电压比较器LM339的8个典型应用例子四电压比较器LM339的8个典型应用例子作者:匿名来源:网上搜集浏览次数:224添加时间:2006-5-1 17:35:42 LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

比较器LM339使用指南

比较器LM339使用指南

比较器LM339使用指南引言:一、引脚功能:LM339是一款具有14个引脚的四轨存储器型比较器,引脚功能如下所示:1.输出端O12.非反转输入端(-IN1)3. 参考电压输入端(Ref1-)4.预置电源(VCC+)5. 参考电压输入端(Ref1+)6.输入端(IN1)7.预置电源(VCC-)8.反转输入端(+IN1)9.输出端O410.非反转输入端(-IN4)11. 参考电压输入端(Ref4-)12.预置电源(GND)13. 参考电压输入端(Ref4+)14.输入端(IN4)二、应用电路:1.比较器模式:将LM339的参考电压输入引脚(Ref+,Ref-)分别连接到两个不同电压,将待比较电压输入引脚(IN,+IN)连接到待比较的电压源,输出引脚(O)即可得到判断结果。

2.门电路:通过适当连接LM339的参考电压输入引脚和输入引脚,可以实现多种常见的逻辑门电路,如与门、或门、非门等。

通过在输入电阻中引入外部电阻,还可以实现门电路的非常见功能。

3.断路器开关控制:通过在LM339的非反转输入端和参考电压输入端之间连接一个传感器,可以实现断路器开关的自动控制。

当传感器检测到异常情况时,LM339会输出一个高电平信号,触发断路器切断电源。

三、使用注意事项:1.电源电压选择:LM339的工作电源电压范围为2V至36V,应根据具体应用选择合适的电压。

2.输入电阻:LM339的输入电阻较高,一般在1MΩ以上,因此应尽量减小输入电阻的影响,以保证准确可靠的比较结果。

3.输出电流:LM339的输出电流较小,通常在6mA以下。

如果需要驱动较大负载,建议使用外部缓冲器或放大器来放大信号。

4.参考电压稳定度:LM339的参考电压比较灵敏,应保持参考电压的稳定性,避免因参考电压的漂移导致比较结果不准确。

5.工作温度范围:LM339适用于工业环境,工作温度范围为-40℃至+125℃。

在高温环境下使用,应注意散热和保护措施。

利用LM393LM339比较器实现蓄电池单电压比较电路设计

利用LM393LM339比较器实现蓄电池单电压比较电路设计

利用LM393/LM339比较器实现蓄电池单电压比较电路设计【任务引领】对于一个标称电压为12V 的铅酸蓄电池,在常温下,当蓄电池充电电压达到14.5V 时,认为充满;当蓄电池放电,电压降低到10.8V 时,放电截止。

将蓄电池电压小于12V 时的状态认为是缺电状态,大于12V 认为不缺电状态,当蓄电池处于缺电状态时应及时给于充电,否则将会影响蓄电池的使用寿命。

本项目利用比较器实现蓄电池缺电状态的的识别与判断,电路如下图5.15所示,当蓄电池电压小于12V 时,报警指示点亮。

VCC D15 VD35 V图5.15 蓄电池缺电报警电路【知识目标】1.掌握比较器电路的组成及特点;2.掌握单限电压比较器、双限电压比较器的分析方法;【能力目标】1.能分析设计单限、双限比较电路;2.能利用比较器进行蓄电池缺电状态识别与报警。

【任务准备】1.集成运算放大器;2.集成运算放大电路分析方法;1.单限电压比较器电压比较器简称比较器。

它是一种把输入电压(被测信号)与另一电压信号(参考电压)进行比较的电路。

比较器输入的是连续的模拟信号,输出的是以高、低电平为特征的数字信号,即“1”或“0”。

因此,比较器可以作为模拟电路与数字电路的接口。

1.单限电压比较器电路构成开环工作的运算放大器是最基本的单限电压比较器。

根据输入方式不同,分为反相输入和同相输入两种。

反相输入单限电压比较器电路如图7.15(a)所示,输入信号u i从反相端加入,同相端加参考电压U R,输出电压为u o。

图5.16 单限电压比较器2.工作原理在电路中,输入信号u i 与参考电压U R 进行比较,根据集成运放非线性区工作的特点,运放的开环放大倍数很大,只要有一微小的输入电压(u i –U R ),输出电压u o 便可达到正向饱和值+U om 或负向饱和值–U om ,即当i R u U >时,o om u U =-; 当i R u U <时,o om u U =+; 当i R u U =时,o u 发生跳变。

节能灯电路图

节能灯电路图

节能灯电路图一、电路原理分析(电路见附图)1.电源由D1~D4整流、C1滤波后.形成300V左右的直流电压。

由R6、C7、D9组成启动电路.整流后的直流电经过R6对C7充电.当C7两端电压充到D9的转折电压后.触发二极管D9导通.C7经D9向三极管T2基极放电.使T2导通后迅速达到饱和导通状态。

2.由T1、T2、c4、c2、高频变压器和L组成高频自激振荡电路。

当T2导通、T1截止时,电压向C4、C2充电。

流经高频变压器初级线圈La中的充电电流逐渐增大.当增大到一定程度时.变压器的磁芯达到饱和.c4上电荷不再增大.流过L的电流开始减小。

这时.次级线圈的电压极性发生倒相变化.使Lc中感生电动势上负下正,Lb中的感生电动势上正下负,这样就迫使T2由导通变为截止.T1由截止变为导通。

C4开始放电.当放电电流增大到一定程度后.变压器磁芯又发生饱和,使Lb、Lc的电压极性又发生变化,Lb上的感生电动势的方向为上负下正:Lc上的感生电动势的方向为上正下负,这又迫使T2由截止变为导通.T1由导通变为截止。

这样T1、T2在高频变压器控制下周而复始地导通/截止.形成高频振荡.使灯管得到高频高压供电。

为了满足启动点亮灯管所需的电压.电路设置了主要由C2和L等元件组成的串联谐振电路。

D6、D7的作用分别是防止反向峰值电压击穿T1、T2。

R3、R4为负反馈电阻.用于T1、T2的过流保护。

二.检修实例[例1]节能灯不亮检修:打开灯体即看到保险管已发黑。

R1、R2(15Ω/0.5w)限流电阻已烧毁;用数字万用表分别测量T1、T2 c—e结已短路:经查D1~D4完好。

针对这种情况,更换同规格保险管及R1、R2、T1、T2后故障排除。

[例2]节能灯不亮(或灯丝微红)检修:打开灯体.其他各元件外观无异常,只是C2电容变黑。

该故障大多是由于C2的耐压值不够所引起的。

只要将其换为同容量的耐压为1200v以上的瓷片或CBB型电容器.故障即可排除。

LM393中文资料工作原理

LM393中文资料工作原理

lm393(电压比较器原理)2010-05-10 1:46电压比较器是集成运放非线性应用电路,他常用于各种电子设备中,那么什么是电压比较器呢?下面我给大家介绍一下,它将一个模拟量电压信号和一个参考固定电压相比较,在二者幅度相等的附近,输出电压将产生跃变,相应输出高电平或低电平。

比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。

《lm339电压比较器电路图》《lm339应用电路》图1所示为一最简单的电压比较器,UR为参考电压,加在运放的同相的输入端,输入电压ui加在反相的输入端。

<电压比较器原理原理图>(a)电路图 (b)传输特性当ui<UR时,运放输出高电平,稳压管Dz反向稳压工作。

输出端电位被其箝位在稳压管的稳定电压UZ,即 uO=UZ当ui>UR时,运放输出低电平,DZ正向导通,输出电压等于稳压管的正向压降UD,即 uo=-UD因此,以UR为界,当输入电压ui变化时,输出端反映出两种状态,高电位和低电位。

表示输出电压与输入电压之间关系的特性曲线,称为传输特性。

图3-1(b)为(a)图比较器的传输特性。

常用的电压比较器有过零电压比较器、具有滞回特性的过零比较器、滞回电压比较器,窗口(双限)电压比较器。

LM339常用来构成各种电压比较器集成电压比较器简介:作用:可将模拟信号转换成二值信号,即只有高电平和低电平两种状态的离散信号。

应用:作为模拟电路和数字电路的接口电路。

特点:比集成运放的开环增益低,失调电压大,共模抑制比小;但其响应速度快,传输延迟时间短,而且不需外加限幅电路就可直接驱动TTL、CMOS和ECL等集成数字电路;有些芯片带负载能力很强,还可直接驱动继电器和指。

LM393与LM339权威指南

LM393与LM339权威指南

LM393与LM339权威指南清华大学张小斌(教授)第一部分:LM393LM393为双电压比较器LM393主要特点如下:●工作电源电压范围宽,单电源、双电源均可工作,单电源:2~36V,双电源:±1~±18V;●消耗电流小,Icc=0.8mA;●输入失调电压小,V IO=±2mV;●共模输入电压范围宽,Vic=0~Vcc-1.5V;●输出与TTL,DTL,MOS,CMOS 等兼容;●输出可以用开路集电极连接“或”门;LM393引脚图及内部框图采用双列直插8 脚塑料封装(DIP8)和微形的双列8 脚塑料封装(SOP8)LM393内部结构图LM393引脚功能排列表:LM393主要参数表:电特性(除非特别说明,VCC=5.0V, Tamb=25℃)应用说明:LM393是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393偏置网络确立了其静态电流与电源电压范围 2.0~30V无关.通常电源不需要加旁路电容。

差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V.LM393的输出部分是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或OR ing功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

LM393电压比较器

LM393电压比较器

LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用,集电极开路输出,后面要加上拉电阻。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339,LM2901、LM393(两路的)等,它们的参数基本一致,可互换使用。

图 1LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围(不超过电源电压的任意一点)的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止(),相当于输出端开路(输出高电平)。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

过压及欠压的保护电路图

过压及欠压的保护电路图

图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。

取样电压可以直接从辅助控制电源整流滤波后取得,它反映输入电源电压的变化,比较器共用一个基准电压,N1.1为欠压比较器,N1.2为过压比较器,调整R1可以调节过、欠压的动作阈值。

N1.3为过热比较器,R T为负温度系数的热敏电阻,它与R7构成分压器,紧贴于功率开关器件IGBT的表面,温度升高时,R T阻值下降,适当选取R7的阻值,使N1.3在设定的温度阈值动作。

N1.4用于外部故障应急关机,当其正向端输入低电平时,比较器输出低电平封锁PWM驱动信号。

由于4个比较器的输出端是并联的,无论是过压、欠压、过热任何一种故障发生,比较器输出低电平,封锁驱动信号使电源停止工作,实现保护。

如将电路稍加变动,亦可使比较器输出高电平封锁驱动信号。

交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。

2、学习元件的选择及用万用表检测电子器件。

3、学会电路调试技术。

二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求,电网工作正常时,用电设备接通电源,电网电压波动超过正负10%时,自动切断电源,停止工作。

b)设计要求1)要求利用实验台和所学过的模拟电子技术的知识,实际该装置。

2)输入市电。

3)使用运算放大器构成比较器。

4)电源工作正常,绿色发光二极管亮,电源过压、欠压,红色发光二极管亮。

四、设计提示实验的原理框图如图1所示。

市电经整流滤波后加入比较器电路,电网电压在正常范围时,执行电路将常开触点J闭合,用电设备通电;当电网电压波动超过正负10%时,触点J断开。

切断电源,用电设备停止工作。

图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。

用16V模拟电网电压工作在正常范围,用14V和18V模拟电网电压波动超出正负10%状态。

LM339中文资料汇总(LM339工作原理

LM339中文资料汇总(LM339工作原理

LM339中⽂资料汇总(LM339⼯作原理 ⼀、LM339⼯作原理 LM339(四路差动⽐较器)是在电压⽐较器芯⽚内部装有四个独⽴的电压⽐较器,是⼀种常见的集成电路,主要应⽤于⾼压数字逻辑门电路。

利⽤LM339可以⽅便的组成各种电压⽐较器电路和振荡器电路。

特点参数: 1)电压失调⼩,⼀般是2mV; 2)共模范围⾮常⼤,为0v到电源电压减1.5v; 3)他对⽐较信号源的内阻限制很宽; 4)LM339 vcc电压范围宽,单电源为2-36V,双电源电压为±1V-±18V; 5)输出端电位可灵活⽅便地选⽤。

6)差动输⼊电压范围很⼤,甚⾄能等于vcc; LM339类似于增益不可调的运算放⼤器。

每个⽐较器有两个输⼊端和⼀个输出端。

两个输⼊端⼀个称为同相输⼊端,⽤“+”表⽰,另⼀个称为反相输⼊端,⽤“-”表⽰。

⽤作⽐较两个电压时,任意⼀个输⼊端加⼀个固定电压做参考电压(也称为门限电平,它可选择LM339输⼊共模范围的任何⼀点),另⼀端加⼀个待⽐较的信号电压。

当“+”端电压⾼于“-”端时,输出管截⽌,相当于输出端开路。

当“-”端电压⾼于“+”端时,输出管饱和,相当于输出端接低电位。

两个输⼊端电压差别⼤于10mV就能确保输出能从⼀种状态可靠地转换到另⼀种状态,因此,把LM339⽤在弱信号检测等场合是⽐较理想的。

LM339的输出端相当于⼀只不接集电极电阻的晶体三极管,在使⽤时输出端到正电源⼀般须接⼀只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端⾼电位的值。

因为当输出晶体三极管截⽌时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各⽐较器的输出端允许连接在⼀起使⽤。

⼆、LM339引脚图及功能 1、LM339引脚图 2、LM339引脚功能排列表 三、LM339内部结构 图内部结构图 四、LM339特性参数 1、LM339主要参数表: 2、LM339电特性(除⾮特别说明,VCC=5.0V, Tamb=25℃) 3、LM339使⽤说明: LM393/339是⾼增益,宽频带器件,象⼤多数⽐较器⼀样,如果输出端到输⼊端有寄⽣电容⽽产⽣耦合,则很容易产⽣振荡。

LM393功能简介

LM393功能简介

LM339功能简介LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:1)失调电压小,典型值为2mV;2)电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;3)对比较信号源的内阻限制较宽;4)共模范围很大,为0~(Ucc-1.5V)Vo;5)差动输入电压范围较大,大到可以等于电源电压;6)输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

LM339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路图3为某仪器中过热检测保护电路。

它用单电源供电,1/4LM339的反相输入端加一个固定的参考电压,它的值取决于R1于R2。

UR=R2/(R1+R2)*UCC。

同相端的电压就等于热敏元件Rt的电压降。

LM393中文资料工作原理教学文案

LM393中文资料工作原理教学文案

L M393中文资料工作原理精品资料 仅供学习与交流,如有侵权请联系网站删除谢谢2 lm393(电压比较器原理)2010-05-10 1:46电压比较 器是集成运放非线性应用电路,他常用于各种电子设备中,那么什么是电压比较器呢?下面我给大家介绍一下,它将一个模拟量电压信号和一个参考固定电压相比 较,在二者幅度相等的附近,输出电压将产生跃变,相应输出高电平或低电平。

比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。

《lm339电压比较器电路图》《lm339应用电路》图1所示为一最简单的电压比较器,UR 为参考电压,加在运放的同相的输入端,输入电压ui 加在反相的输入端。

<电压比较器原理原理图>(a)电路图 (b)传输特性当ui <UR 时,运放输出高电平,稳压管Dz 反向稳压工作。

输出端电位被其箝位在稳压管的稳定电压UZ ,即 uO =UZ当ui >UR 时,运放输出低电平,DZ 正向导通,输出电压等于稳压管的正向压降UD ,即 uo =-UD因此,以UR 为界,当输入电压ui 变化时,输出端反映出两种状态,高电位和低电位。

表示输出电压与输入电压之间关系的特性曲线,称为传输特性。

图3-1(b)为(a)图比较器的传输特性。

常用的电压比较器有过零电压比较器、具有滞回特性的过零比较器、滞回电压比较器,窗口(双限)电压比较器。

LM339常用来构成各种电压比较器集成电压比较器简介:作用:可将模拟信号转换成二值信号,即只有高电平和低电平两种状态的离散信号。

应用:作为模拟电路和数字电路的接口电路。

特点:比集成运放的开环增益低,失调电压大,共模抑制比小;但其响应速度快,传输延迟时间短,而且不需外加限幅电路就可直接驱动TTL 、CMOS 和ECL 等集成数字电路;有些芯片带负载能力很强,还可直接驱动继电器和指。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

lm339应用电路图
lm339应用电路图:LM339集成块内部装有四个独立的电压比较器,该电压比较器的特点是:失调电压小,典型值为2mV;电源电压范围宽,单电源为2-36V,双电源电压为±1V-±18V;对比较信号源的内阻限制较宽;共模范围很大,为0~(Ucc-1.5V)Vo;差动输入电压范围较大,大到可以等于电源电压;输出端电位可灵活方便地选用。

LM339集成块采用C-14型封装,图1为外型及管脚排列图。

由于LM339使用灵活,应用广泛,所以世界上各大IC生产厂、公司竟相推出自己的四比较器,如IR2339、ANI339、SF339等,它们的参数基本一致,可互换使用。

LM339类似于增益不可调的运算放大器。

每个比较器有两个输入端和一个输出端。

两个输入端一个称为同相输入端,用“+”表示,另一个称为反相输入端,用“-”表示。

用作比较两个电压时,任意一个输入端加一个固定电压做参考电压(也称为门限电平,它可选择LM 339输入共模范围的任何一点),另一端加一个待比较的信号电压。

当“+”端电压高于“-”端时,输出管截止,相当于输出端开路。

当“-”端
电压高于“+”端时,输出管饱和,相当于输出端接低电位。

两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态,因此,把LM339用在弱信号检测等场合是比较理想的。

L M339的输出端相当于一只不接集电极电阻的晶体三极管,在使用时输出端到正电源一般须接一只电阻(称为上拉电阻,选3-15K)。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时,它的集电极电压基本上取决于上拉电阻与负载的值。

另外,各比较器的输出端允许连接在一起使用。

单限比较器电路
图3为某仪器中过热检测保护电路。

它用单电源供电,1/4LM3 39的反相输入端加一个固定的参考电压,它的值取决于R1于R2。

UR=R2/(R1+R2)*UCC。

同相端的电压就等于热敏元件Rt的电压降。

当机内温度为设定值以下时,“+”端电压大于“-”端电压,Uo为高电位。

当温度上升为设定值以上时,“-”端电压大于“+”端,比较器反转,Uo输出为零电位,使保护电路动作,调节R1的值可以改变门限电压,既设定温度值的大小。

迟滞比较器
图2a给出了一个基本单限比较器。

输入信号Uin,即待比较电压,它加到同相输入端,在反相输入端接一个参考电压(门限电平)Ur。

当输入电压Uin>Ur时,输出为高电平UOH。

图2b为其传输特性。

迟滞比较器又可理解为加正反馈的单限比较器。

前面介绍的单限比较器,如果输入信号Uin在门限值附近有微小的干扰,则输出电压就会产生相应的抖动(起伏)。

在电路中引入正反馈可以克服这一缺点。

图4a给出了一个迟滞比较器,人们所熟悉的“史密特”电路即是有迟滞的比较器。

图4b为迟滞比较器的传输特性。

不难看出,当输出状态一旦转换后,只要在跳变电压值附近的干扰不超过ΔU之值,输出电压的值就将是稳定的。

但随之而来的是分
辨率降低。

因为对迟滞比较器来说,它不能分辨差别小于ΔU的两个输入电压值。

迟滞比较器加有正反馈可以加快比较器的响应速度,这是它的一个优点。

除此之外,由于迟滞比较器加的正反馈很强,远比电路中的寄生耦合强得多,故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。

如果需要将一个跳变点固定在某一个参考电压值上,可在正反馈电路中接入一个非线性元件,如晶体二极管,利用二极管的单向导电性,便可实现上述要求。

图5为其原理图。

图6为某电磁炉电路中电网过电压检测电路部分。

电网电压正常时,1/4LM339的U4<2.8V,U5=2.8V,输出开路,过电压保护电路不工作,作为正反馈的射极跟随器BG1是导通的。

当电网电压大于242V时,U4>2.8V,比较器翻转,输出为0V,BG1截止,U5的电压就完全决定于R1与R2的分压值,为2.7V,促使U4更大于U5,这就使翻转后的状态极为稳定,避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。

由于制造了一定的回差(迟滞),在过电压保护后,电网电压要降到242-5=237V时,U4<U3,电磁炉才又开始工作。

这正是我们所期望的。

双限比较器(窗口比较器)
图7电路由两个LM339组成一个窗口比较器。

当被比较的信号电压Uin位于门限电压之间时(UR1<Uin<UR2),输出为高电位(U O=UOH)。

当Uin不在门限电位范围之间时,(Uin>UR2或Uin< UR1)输出为低电位(UO=UOL),窗口电压ΔU=UR2-UR1。

它可用来判断输入信号电位是否位于指定门限电位之间。

用LM339组成振荡器
图8为有1/4LM339组成的音频方波振荡器的电路。

改变C1可改变输出方波的频率。

本电路中,当C1=0.1uF时。

f=53Hz;当C1 =0.01uF时,f=530Hz;当C1=0.001uF时,f=5300Hz。

LM339还可以组成高压数字逻辑门电路,并可直接与TTL、CM OS电路接口。
