汇编语言的优点
汇编语言具有高效、可移植性、 可维护性等优点,适用于编写操 作系统、编译器等关键软件。
汇编语言的缺点
汇编语言编写复杂,容易出错, 且可移植性较差,需要针对不同 的计算机体系结构进行修改。
高级语言
01
高级语言的定义
高级语言是一种抽象程度更高的 编程语言,它使用更接近自然语 言的语法和语义。
实验提供参考。
THANKS FOR WATCHING
感谢您的观看
串行接口的数据传输速率比并行 接口慢,但只需要一根数据线, 因此成本较低。
03
串行接口的常见标准包括RS-232 、RS-422和USB。
04
中断控制器
中断控制器是微机中的一 种重要组件,它负责管理 计算机系统中断的处理。
中断控制器可以管理硬件 设备的中断请求,例如键 盘、鼠标和计时器等。
ABCD
并行接口通常用于连接打印机、磁盘驱动器等高速设备, 因为这些设备需要快速传输大量数据。
并行接口的常见标准包括ECP、EPP和USB。
串行接口
01
串行接口是一种数据传输方式, 它通过单个数据线逐位传输数据 。
02
串行接口通常用于连接鼠标、调 制解调器等低速设备,因为这些 设备不需要快速传输大量数据。
语音识别和图像处理
利用微机原理与接口技术,可以实现语音识 别和图像处理等功能,提高办公自动化水平 。
在家用电器中的应用
1 2 3
智能家居控制
微机原理与接口技术可以用于智能家居控制,实 现家用电器的远程控制和自动化控制。
电视和音响设备控制
通过微机原理与接口技术,可以实现电视和音响 设备的智能控制,提供更加便捷和智能的娱乐体 验。

微机原理及接口技术第章.ppt

微机原理及接口技术第章.ppt
发展到以大规模集成电路为主要部件的 第四代,产生了微型计算机
1971年,Intel公司设计了世界上第一 个微处理器芯片Intel4004 ,开创了一 个全新的计算机时代
10
1.1.1 微型计算机的发展
第1代:4位和低档8位微机
4004→4040→8008
第2代:中高档8位微机
Z80、I8085、M6800, Apple-II 微机
处 理 器 子 系 统
15

系统总线BUS
地址总线AB
统 总1.
微处理器子系统
线2. 存储器
数据总线DB 控制总线CB

成3. I存/O储设器 备和II/O/接O口接口
4. 系统总线
I/O设备
图1.1 微型计算机的系统组成
系统总线
总线是指传递信息的一组公用导线 总线是传送信息的公共通道 微机系统采用总线结构连接系统功能部件 总线信号可分成三组
课程介绍
2
章节目录
计划学时
第1章 微型计算机系统概述 第2章 指令系统 第3章 汇编语言程序设计
第4章 微处理器外部特性 第5章 半导体存储器及其接口 第6章 基本输入输出接口
3.5+/3 0.5/6 10
6/6 6/6 6/6
课程内容
3
章节目录(续) 计划学时
第7章 中断控制器
8/7
第8章 定时计数控制器
地址总线 AB:传送地址信息(单向) 数据总线 DB:传送数据信息(双向) 控制总线 CB:传送控制信息(每根单向/双向)
16
总线信号
地址总线 AB
输出将要访问的内存单元或I/O端口的地址 地址线的多少决定了系统直接寻址存储器的范围

微机原理与接口技术PPT课件

微机原理与接口技术PPT课件

(2)如果要对其他段寄存器所指出的存储区 进行直接寻址,则本条指令前必须用前缀指出 段寄存器名。
21018H 21019H
AA 数 BB 据

8
三、直接寻址
• 操作数的存储区是在DS段以外的段中,则应 在指令中指定段跨越前缀:
• MOV BX, ES:[2000H] 设ES=3000H,则指令执行后是将32000H
• 操作数的寻址方式有以下几种:

立即数寻址
寄存器寻址
直接寻址
寄存器间接寻址
寄存器相对寻址
基址加变址寻址
相对的基址加变址寻址
• 例:指令形式:
MOV AX, 0000H; AX← 0000H
助记符 目的操作数 源操作数
4
一、立即数寻址
• 操作数紧跟在操作码的后面,与操作码一起放在码段
区域,立即数可以为8位,也可以为16位。
设SS=3000H,BP=2000H, COUNT=1050H
有效地址为: EA=2000H+1050H=3050H
物理地址: 堆栈段=30000H+3050H=33050H
存储器
M
10000H 8B 代
10001H 86 码
10002H

AH AL BB AA
33050H 33051H
AA 堆 BB 栈
代码:8B 07
设 DS=2000H,BX=5000H CS=1000H,IP=0000H
物理地址: 代码段:CS000H 8B 代
10001H 07 码
10002H

数据段:DS ×16+BX=25000H
AH AL
BB AA
25000H 25001H

微机原理与接口技术课件PPT

微机原理与接口技术课件PPT

查询传送方式输入接口电路
& RD
输 入 设 备
锁 存 器
三态 缓冲 器 (8)
DB
D7
STB
R Q
端口 地址 译码 器
数据端口译码输出
AB
M/IO
+5V
D
三态 缓冲 器 (1)
&
状态端口 译码输出
RD
例题
设接口电路中状态端口的地址为STATUS,数据 端口的地址为DATA,则CPU读取输入设备的数 据应执行下列程序段:

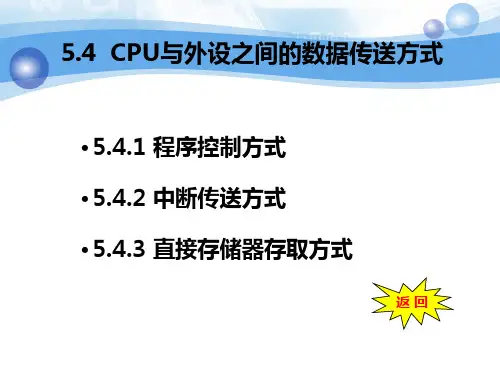

5.4
CPU与外设之间的数据传送方式
• 5.4.1 程序控制方式
• 5.4.2 中断传送方式
• 5.4.3 直接存储器存取方式
返 回
5.4.1 程序控制方式
程序控制方式是指CPU与外设间的数据传 送是在程序的控制下完成的一种数据传送 方式。 分为两种 1. 无条件传送方式 2. 查询传送方式
中断方式输入的接口电路
输 入 设 备 数据 选通 输 入 锁 存 器 三 态 缓 冲 器 D7~D0 地址总线 端口 译码
+5V
中断 请求 D Q
RD
INTA
中断 屏蔽Q 触发器
INT
返 回
5.4.3 直接存储器存取方式
DMA控制器从CPU完全接管对总线的控制,数据 交换不经过CPU,而直接在内存和I/O设备之间 进行。 优点:传送速率很高,这对高速度大批量数据传 送特别有用。 缺点:要求设置DMA控制器,电路结构复杂,硬 返 回 件开销大
返 回
例题
例 当I/O状态端口0378H的Bit1(D1位)为0时,表 示外设忙;为1则表示外设可以接收数据。试编程 根据外设的状态将当前数据段中从BUFFER开始的 连续100个字节的内容从I/O数据端口03F8输出到外 设 LEA SI,BUFFER MOV AL,[SI] MOV CL,100 MOV DX,3F8H AGAIN: MOV DX,378H OUT DX,AL WAIT: IN AL,DX INC SI DEC CL TEST AL,02H JNZ AGAIN JZ WAIT

微机原理与接口技术PPT教学课件

微机原理与接口技术PPT教学课件
二、存储器容量
存储容量是衡量微型计算机中存储能力的 一个指标,它包括内存容量和外存容量。内存 容量分最大容量和装机容量,外存容量是指磁 盘机和光盘机等容量。
③ 各种服务性程序,如机器的调试、故障检查和 诊断程序、杀毒程序等。
④ 各种数据库管理系统,如SQL Sever、Oracle、 Foxpro等。
2020/12/11
13
1.1 微型计算机及其特点
应用软件是用来为用户解决某种应用问题 的程序及相关的文件和资料。常见应用软件主 要有以下几种: ① 用于科学计算方面的数学计算软件包、统计软 件包。 ② 文字ห้องสมุดไป่ตู้理软件包(如WPS、Office )。 ③ 图像处理软件包(如Photoshop、动画处理软 件3DS MAX)。 ④ 各种财务管理软件、税务管理软件、工业控制 软件、辅助教育等 。
一、微型计算机系统
微型计算机系统由硬件(Hardware)系统和 软件(Software)系统两大部分组成。
硬件系统是指微机的物理实体,由电子部件 和机电装置组成,包括主机箱内的MPU、RAM、 ROM、I/O接口、系统总线及控制电路、外围硬 件设备等。
具体由五大功能部件组成,即:运算器、控 制器、存储器、输入设备和输出设备。其中运算 器和控制器统称为微处理器(MPU)或中央处理 器(Contol Processing Unit,CPU)。
通过本章学习内容,会对微型计算 机概况有一个较全面的了解,为后续 内容的学习指明方向。
2020/12/11
3
1.1 微型计算机及其特点
1.1.1 微型计算机系统简介
一、微型计算机系统
微型计算机系统简称为MCS(micro computer system),它以微型计算机为核心, 再配备以相应的外围设备、辅助电路和电源 (统称硬件)及指挥微型计算机工作的系统软 件,便构成了一个完整的系统。

微机原理与接口技术课件PPT

微机原理与接口技术课件PPT

9
CPU
A0~~A9 CS A0~~A9 CS A0~~A9 CS A0~~A9 CS
1KX4
WR D0~~D3 D4~~D7 D0~~D3 WE
1KX4
WE D4~~D7
1KX4
WE D0~~D3
1KX4
WE D4~~D7
第6章 存储器
按存取方式分类
随机存取存储器 (RAM) 半导体存储器 静态RAM(SRAM)
动态RAM(DRAM)
掩膜式ROM
可编程ROM(PROM)
只读存储器 (ROM)
可擦除PROM(EPROM) 电可擦除PROM(E2PROM)
说明
(1)随机存取存储器RAM 信息可以随时写入或读出 关闭电源后所存信息将全部丢失 静态RAM采用双稳电路存储信息,而动态RAM是以 电容上的电荷存储信息。 静态RAM速度更快,而动态RAM的集成度更高、功 耗和价格更低,动态RAM必须定时刷新。
3.存储芯片的选用和地址分配
存储芯片类型和芯片型号的选择因素 存放对象 存储容量 存取速度 结构 价格
6.4.2 存储器与地址总线的连接
存储器与地址总线的连接,本质上就是在地址分配的 基础上实现地址译码,保证 CPU 能对存储器中所有单 元正确寻址。 它包括两方面内容:一是高位地址线译码,用以选择 存储芯片;二是低位地址线连接,用以通过片内地址 译码器选择存储单元。
存储器与CPU接口的一般问题
–CPU总线的负载能力 –存储器与CPU之间的时序配合
–存储芯片的选用和地址分配
1.CPU总线的负载能力
通常 CPU 总线的负载能力是一个 TTL 器件或 20 个 MOS器件。 一般小型系统中, CPU 可直接与存储器芯片相连。 而在较大系统中,当总线负载数超过限定时应当 加接驱动器。 地址线、控制线时是单向的,故采用单向驱动器, 如74LS244,Intel8282等,而数据线是双向传动 的 , 故 采 用 双 向 驱 动 器 , 如 7 4 LS245、 Intel8286/8287等。

微机原理及接口技术参考PPT

微机原理及接口技术参考PPT

IN AL,DX
;读数据
MOV [SI],AL
MOV DX,8002H
MOV AL,00H
OUT DX,AL
INC SI ;存放数据的内存地址加1
INC BL ;通道地址加1
MOV AL,BL OUT DX,AL ;送通道地址 MOV DX,8002H
DEC BH JNZ GOON POP AX
MOV AL,01H
•14
9.3 A/D转换器ADC0809及应用
➢ 采样:对连续变化的模拟量要按一定的规律和周期取出其 中的某一瞬时值。
➢ 采样频率:一般要高于或至少等于输入信号最高频率的2 倍,实际应用中采样频率一般是信号频率的4~8倍。
➢ 采样周期:相邻两次采样的间隔时间。一次A/D转换所需 要的时间必须小于采样周期。
•10
➢ 应用举例:利用D/A 转换器来构造波形发生器,如图所 示。假设地址译码输出端口为360H。
图9.8 采用DAC0832 构造的波形发生器
•11
(1) 矩形波。给DAC0832 持续256 次送数据0,然后256 次送 数据FFH,依次重复处理。输出矩形波的程序段如下:
MOV DX,360H ;设定地址译码输出端口 DD0: MOV CX,0FFH
2
多2
N位


二进制数
… …






N
关N
运算 放大器
图9.2 D/A转换器框图
模拟电压输出
•3
1. 加权电阻网络D/A转换器的工作原理
VREF
K1
R1
K2
R2
K3
R3
Kn
Rn

微机原理与接口技术课件PPT

微机原理与接口技术课件PPT

1 统一编址方式
从存储器空间划出一部分地址空间给I/O设备,把I/O 接口中的端口当作存储器单元一样进行访问,不设置 专门的I/O指令 优点: 访问I/O端口可实现输入/输出操作,还可以对端口内 容进行算术逻辑运算、移位等等; 能给端口有较大的编址空间,这对大型控制系统和 数据通信系统是很有意义的;
2.状态信息
CPU 在传送数据信息之前,经常需要先了解外 设当前的状态。如输入设备的数据是否准备好 、输出设备是否忙等。
用于表征外设工作状态的信息就叫做状态信息, 它总是由外设通过接口输入给CPU的。 状态信息的长度不定,可以是1个二进制位或 多个,含义也随外1 为什么要设置接口电路
CPU与外设两者的信号线不兼容,在信号线功能定义、逻 辑定义和时序关系上都不一致 两者的工作速度不兼容,CPU速度高,外设速度低
若不通过接口,而由CPU直接对外设的操作实施控制,就 会使CPU处于穷于应付与外设打交道之中,大大降低CPU的 效率 若外部设备直接由CPU控制,也会使外设的硬件结构依赖 于CPU,对外设本身的发展不利。
用来发布控制命令、控制外设工作的 信息,例如A/D转换器的启停信号。
控制信息总是CPU通过接口发出的。
返 回
5.1.3 接口的基本功能
1 . 2. 3. 4. 5. 6 . 7. 8. 数据缓冲功能 端口选择功能 信号转换功能 接收和执行CPU命令的功能 中断管理功能 可编程功能 返回外设状态的功能 数据宽度与数据格式转换的功能
I/O端口地址选用的原则
凡是被系统配置所占用了的地址一律不能使用 原则上讲,未被占用的地址,用户可以选用,但 对计算机厂家申明保留的地址,不要使用,否则 会发生I/O地址重叠和冲突,造成用户开发的产品 与系统不兼容而失去使用价值 一般,用户可使用300~31FH地址

微机原理与接口技术课件PPT

微机原理与接口技术课件PPT

例题
例3-45将首地址为SRC的源字符串传送到DEST 为首地址的内存区,字符串的长度为N个字节。 CLD ;DF=0,增量方向 LEA SI,SRC ;DS:SI←字符串首地址 LEA DI,ES:DEST ;ES:DI←目标地址 MOV CX,N ;字符串长度 REP MOVSB ;重复字符串传送
1.基本串操作指令
(1)串传送指令 MOVSB ;字节传送,ES:[DI]←DS:[SI], SI←SI±1,DI←DI±1 MOVSW ;字传送,ES:[DI]←DS:[SI], SI←SI±2,DI←DI ±2 DF=0,(SI)和(DI)增量;DF=1, ,(SI)和(DI)减量 不影响FR寄存器的值
5)串搜索指令 SCASB ;字节搜索,AL-ES:[DI],DI←[DI] ±1. SCASW ;字搜索, AX-ES:[DI],DI←[DI] ±2 DF=0,(SI)和(DI)增量;DF=1, (SI)和(DI)减量 影响FR寄存器的所有标志位
2.重复前缀指令
格式: REP ;无条件重复前缀指令 REPE/REPZ ;条件重复前缀指令 REPNE/REPNZ ;条件重复前缀指令
(3)存串指令 STOSB ;存字节,ES:[DI]←AL,DI←[DI] ±1 STOSW ;存字, ES:[DI]←AX,DI←[DI] ±2. DF=0,(DI)增量;DF=1, (DI)减量 不影响FR寄存器的值
例题2
使内存中0400H开始的256个单元清零 CLD LEA DI,[0400H] MOV CX, 0080H XOR AX ,AX REP STOSW
REP指令用在MOVS、STOS指令之前,每执行一次串 指令,CX←(CX)-1,直到CX=0,重复执行结束 REPE/REPZ指令用在CMPS、SCAS指令之前,每执 行一次串指令,CX←(CX)-1,并判断ZF标志位是否为 0;只要CX=0或ZF=0,则重复执行结束 REPNE/REPNZ指令用在CMPS、SCAS指令之前,每 执行一次串指令,CX←(CX)-1,并判断ZF标志位是否 为1;只要CX=0或ZF=1,则重复执行结束 LODS指令之前不能添加重复前缀

微机原理与接口技术教案ppt课件

微机原理与接口技术教案ppt课件

存储器 RAM/ ROM
地址总线
数据总线
控制总线
8个
PC/XT 总线 扩展槽
8级中断 控制器
8259
4通道 DMA 8237
3通道 计数器
8253
键盘 喇叭
配置接口
8255
80x86微处理器技术指标
引脚数 主频 字长 外数据线 外地址线 物理空间 虚拟空间 高速缓存
8086 40 5/8 16 16 20
16
ALU数据总线
ALU 状态标志寄存器
EU 控制器
20
地址加法器 16
CS DS ES SS IP 内部通信寄存器
8 指令队列
外部总线 总线控制
逻辑
执行部件(EU)
总线接口部件(BIU)
8086/8088的寄存器
15 8 7 0
AX AH AL BX BH BL CX CH CL DX DH DL
8088最小模式的引脚
CLK :系统时钟(T)信号,输入。 RESET:系统复位信号,输入。 AD7~AD0 :地址/数据复用线,双向,三态。(8086是AD15~AD0 ) A19~A8 :地址线,输出,三态。 (8086是A19~A16 ) ALE :地址锁存信号,输出,高电平有效。 ( T1有效) RD、WR :读、写选通信号,输出,低电平有效。(互斥) IO/M :存储器或I/O选通信号,输出。 (8086是M/IO ) DEN、DT/R:数据允许、数据收/发信号,输出。 ( T2 ~ T4有效) READY,TEST :系统控制信号,输入。 NMI,INTR,INTA :中断请求和中断响应信号,输入/出。 HOLD,HLDA:总线请求、总线允许信号,输入/出。 (DMA方式 )
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数据总线
地址译码器 Y AEN IOW
地址总线
( A0 ~ A9 ) CPU
二、查询传送方式 查询传送方式就是在传送数据前,先查
询外设的状态,当外设准备好时才传送数 据,否则,CPU 等待。
这种方式传送数据的效率低。
启动外设 读状态字
准备就绪否?
N
Y
数据传送
传送结束 查询控制流程图
查询输入的部分程序: POLL:MOV DX,STATUS_PORT ;状
了解8237A的结构和工作方式,能熟练进行初始 化编程。
输入输出设备是计算机系统的重要组成部 分,称为外部设备或I/O设备。在微机应用系统 中,计算机处理的信息,如程序,原始数据和 各种采集到的数据需要通过输入设备送入计算 机,而计算机处理的结果又需要通过输出设备 输出。
I/O设备的种类繁多,常用的 I/O 设备有:
态端口 IN AL,DX TEST AL,80H JE POLL MOV DX,DATA_PORT ;数据端
口 IN AL,DX
查询输出的部分程序: POLL:MOV DX,STATUS_PORT ;状态
端口 IN AL,DX TEST AL,80H JNE POLL MOV DX,DATA_PORT ;数据端口 MOV AL,BUFFER OUT DX,AL
之间的转换。 (4)具有定时/计数功能。以满足总线对数据传
送的时序要求等
二、I/O 接口的编址方式 通常有下列两种端口编址方式:
1. 端口与存储器统一编址 访问M的指令都能访问I/O,但端口地址占
用了MEM的空间地址。 2. 端口独立编址
端口的地址独立,不占用M的地址空间,但 需要专用的I/O指令来访问I/O端口。
鼠标、键盘、显示器、打印机、磁盘、绘图仪 等。由于I/O设备的特性差别很大,传送的信息 也不同,因此CPU与I/O设备无法直接连接,需 要通过“接口”把CPU与I/O设备连接起来。实 现这一过程的处理技术称为输入/输出接口技术。
第一节 I/O接口概述
一、接口的概念和功能 1、接口
接口是 CPU 与外设的连结电路,是 CPU 与 外设进行信息交换的桥梁或中介。
CPU与外设之间设置接口的主要原因: CPU与外设的信号线不兼容,逻辑关系和时 序关系不一致。 两者的工作速度不兼容。 若外设直接由 CPU 控制,会大大降低 CPU 的效率。 同样地,会使外设的硬件结构依赖于CPU。
2、接口技术 微机接口技术是采用硬件与软件结合的方
法,研究 CPU 如何与外设进行最佳连接,以 实现 CPU 与外设进行高效可靠的信息交换的 一门技术。 3、接口技术在微机应用中的作用
(3)命令/状态单元 命令单元存放CPU 接口的命令 信息,状态单元存放接口的工作状态信息,供 CPU 查询。
(二)I/O接口的主要功能 (1)具有缓冲数据的传送功能,以实现高速的功能。如串行与并
行数据格式之间的转换。 (3)具有信号量转换的功能。如数字量与模拟量
微机应用系统的研究与开发,从硬件角度 来讲,就是接口电路的研究与开发,接口技术 已成为直接影响微机系统功能和微机推广应用 的关键。因此,掌握微机接口技术是学生必须 具备的基本技能。
CPU与I/O设备之间的接口信息
数据总线
数据
地址总线
CPU
接口
控制

外设
控制总线

状态
1、数据信息 2、状态信息 3、控制信息
第七章 I / O 接口技术
▲ 学习指导和要求
▲ 第一节 ▲ 第二节 ▲ 第三节 ▲ 第四节 ▲ 第五节
I/O接口概述 并行接口8255A 定时/8254 串行接口8250 DMA控制器8237A
学习指导和要求
掌握I/O接口的构成、功能、控制方式和编址方式;
掌握8255A的内部结构、工作方式,能熟练进行 8255A的初始化编程; 掌握8254的内部结构、工作方式,能熟练进行 8254的初始化编程; 掌握8250的内部结构、工作方式,能熟练进行 8250的初始化编程;
虽然中断方式可实现CPU 与外设的并行工 作,但每次中断都要保护断点、保护现场、恢 复断点和恢复现场,这对高速外设来说速度太 慢。另外 CPU 的效率也不高。
三、中断传送方式 当外部设备需要进行输入/输出操作时,
向 CPU 发出中断请求信号,由 CPU 处理。 这种方式避免了查询方式中 CPU 的等待状态, 提高了 CPU 的效率。
中断传送方式的最大优点是:CPU 与外设
可并行工作。
例: CPU与打印机并行工作,如图 所示:
四、DMA(直接存储器存取)方式
80X86 CPU采用独立编址方式,有两种寻 址方式:
(1)直接寻址
可寻址256个端口,编码为00H--FFH。例如:
IN AL,0FFH
OUT 80H,AL
(2)间接寻址
使用16位地址码:从0000H-- FFFFH,I/O端 口地址用间接方式给出。 例如:
MOV DX,1000H
OUT DX,AL
二、接口的基本构成
CPU 与 I/O 接口之间传送的信息主要有: (1)控制信号 CPU 接口,控制接口的工作方式。 (2)状态信号 CPU ← 接口,向 CPU 提供接口的 工作状态. (3)数据 CPU与外设之间交换的信息。
为了实现以上功能,I/O接口通常由下面几部分组成 (见P184 图7-1): (1)数据缓冲单元 暂时存放 CPU 接口的数据 (2)读/写控制电路 接受CPU发来的命令,完成对 接口内部的寄存器的读/写。
三、I/O数据传送的控制方式
I/O数据传送通常采用程序控制方式、中断 控制方式和DMA(直接内存访问)控制方式。
1. 程序控制方式(无条件传送方式)
是一种最简单的情况,它假设外设总是处 于准备好的状态。输入输出操作完全在程序控 制下进行的,用 I N 和 OUT 指令直接访问 I/O 端口。
1、无条件传送的输入方式
总认为来自外设的数据已出现在三态缓 冲器的输入端。只要 CPU 对指定的端口 执行输入(IN)指令。如下图:
数据 来自外设
三态 缓冲器
数据总线
地址译码器 Y AEN IOR
地址总线
( A0 ~ A9 ) CPU
2、无条件传送的输出方式 CPU 对指定的端口执行输出 OUT 指令
。如下图:
到外设
锁存器
