EPLAN P 高级教程 课程笔记
eplan电气设计读书笔记
eplan电气设计读书笔记以下是一份EPLAN电气设计的读书笔记，供参考：1、EPLAN是什么？EPLAN是一种电气设计软件，用于绘制电气图纸和进行项目管理。
它可以帮助工程师和设计师创建高质量的电气图纸，包括电气原理图、接线图、电缆图等。
2、EPLAN的特点EPLAN具有以下特点：易用性：EPLAN具有直观的用户界面，使得用户可以快速上手。
高效性：EPLAN具有自动化功能，可以快速生成图纸和报告。
集成性：EPLAN可以与其他CAD软件集成，如AutoCAD、SolidWorks 等。
可扩展性：EPLAN支持多种标准，如IEC、ISO、DIN等，并可以通过插件扩展其功能。
EPLAN的组成EPLAN软件主要包括以下组成部分：EPLAN Electric P8：这是EPLAN的核心组件，用于创建和管理电气设计项目。
EPLAN Harness Pro：这是用于线束设计的组件，可以创建线束图纸和报告。
EPLAN Pipes & Fittings Pro：这是用于管道和配件设计的组件，可以创建管道图纸和报告。
3、EPLAN的流程EPLAN的流程包括以下步骤：创建项目：首先需要创建一个新的EPLAN项目，并添加必要的设备和元件。
绘制图纸：在项目创建完成后，可以开始绘制电气图纸，包括原理图、接线图、电缆图等。
添加注释：在图纸绘制完成后，可以添加必要的注释和说明。
检查设计：在设计完成后，需要进行设计检查，以确保设计符合规范和要求。
生成报告：最后，可以生成相应的报告和文档，以供后续使用和归档。
4、EPLAN的优点使用EPLAN进行电气设计具有以下优点：提高设计效率：通过自动化功能和集成性，EPLAN可以大大提高设计效率。
提高设计质量：EPLAN具有严格的设计规范和标准，可以减少设计错误和质量问题。
降低成本：通过减少重复工作和提高效率，EPLAN可以帮助降低设计成本。
提高团队协作效率：EPLAN支持多人同时协作，可以提高团队协作效率。
EPLAN笔记
端子层可自定义
选项-层管理-（设置打印。可见等）
电缆智能选型，PE
工具-报表-生成-设置-新建
部件列表（已选型）
设备列表（无论是否选型）
窗口宏 可以选择变量储存 宏变量16 宏值256
编号 ：中断点编号规则-用中断点中断的连接 可用的格式元素（对象数据（标识性，无项目结构的）设备标识符）
在线----从设置时开始才发生效用
离线设置----选项-设置-所建项目-编号（离线）
离线生效----项目数据-设备-编号
编号就左原则
器件-显示-触点印象
电位定义点
母线连接点（一点定义后，电位跟踪）
黑盒
编辑-其他-将组件符号转化为图形
插入-连接符号-断点
端子（尖头对柜内，圆头对柜外）
基本项目（有配置，有图纸）
工具-部件-管理（新建部件）
安装板（打开设计模式）
电缆图表（针对线芯）
电缆总揽（针对电缆）
工具-主数据-表格-打开（套用格式）
插入-特殊文本-项目属性
选项-设置-项目-增补说明-改变用户增补说明的名字
选项-管理-项目-设置-页（调用自己的图框）
符号四要素（插入点 图形 属性文本）
项目模板（只有配置，没图纸）
肖燕 13764478707
项目结构
CA1 目录
EB3 电气原理图
FB3 气动原理图
report 报表
器件端子定位互调 f键
交互式-- 需要自己手动
变量 -方向
选项-设置-所建项目-可改前缀
选项-设置-所建项目-路径中的触点印象
EPLAN_P8_高级教程第3部分
EPLAN高级教程第三部分目录第二十七章单线显示1 在单线显示中绘制电路图……………………………………………………………………………27-1 1.1 创建用于单线显示的页………………………………………………………………………27-1 1.2 放置符号…………………………………………………………………………………………27-11.3 放置连接定义点…………………………………………………………………………………27-22 显示总线拓扑……………………………………………………………………………………………27-4 2.1 插入PLC 卡……………………………………………………………………………………27-4 2.2 插入总线端口……………………………………………………………………………………27-62.3 插入总线电缆……………………………………………………………………………………27-83 按照GOST 标准使用单线显示……………………………………………………………………27-94 创建线束连接点符号………………………………………………………………………………27-135 同步单线与多线的功能/组件符号显示………………………………………………………27-166 按照GOST 标准编号电缆………………………………………………………………………27-177 转换宏……………………………………………………………………………………………………27-178 使用编号功能…………………………………………………………………………………………27-18 第二十八章端子1 插入端子和端子排定义………………………………………………………………………………28-1 1.1 插入端子…………………………………………………………………………………………28-11.2 插入端子排定义…………………………………………………………………………………28-12 创建和编辑端子排……………………………………………………………………………………28-22.1 创建端子排………………………………………………………………………………………28-2 2.2 创建具有预定义属性的端子排……………………………………………………………28-42.3 编辑端子排………………………………………………………………………………………28-62.4 编辑端子排的属性……………………………………………………………………………28-73 创建和编辑端子…………………………………………………………………………………………28-8 3.1 创建端子…………………………………………………………………………………………28-8 3.2 创建具有预定义属性的端子………………………………………………………………28-93.3 编辑端子……………………………………………………………………………………28-114 确定端子排结构………………………………………………………………………………………28-124.1 生成功能模板…………………………………………………………………………………28-124.2 删除功能模板…………………………………………………………………………………28-135 添加或删除排附件……………………………………………………………………………………28-14 5.1 显示排附件……………………………………………………………………………………28-14 5.2 添加栏附件……………………………………………………………………………………28-155.3 删除栏附件……………………………………………………………………………………28-166 端子排序…………………………………………………………………………………………………28-177 端子编号…………………………………………………………………………………………………28-188 移动端子…………………………………………………………………………………………………28-199 编辑端子目标…………………………………………………………………………………………28-1910 生成短连接……………………………………………………………………………………………28-20 10.1在一个端子上生成鞍型跳线………………………………………………………………28-2011 定义多层端子…………………………………………………………………………………………28-21 第二十九章电缆1 绘制电缆定义线或屏蔽………………………………………………………………………………29-1 1.1 绘制电缆定义线…………………………………………………………………………………29-11.2 绘制屏蔽…………………………………………………………………………………………29-22 绘制电缆定义线或屏蔽………………………………………………………………………………29-4 2.1 在图形编辑器中编辑电缆属性……………………………………………………………29-42.2 在电缆导航器中编辑电缆属性……………………………………………………………29-63 自动生成电缆……………………………………………………………………………………………29-83.1 将自动生成的电缆改成手动生成………………………………………………………29-104 手动定义电缆和导线………………………………………………………………………………29-10 4.1 在连接定义点上定义电缆连接…………………………………………………………29-114.2 在连接点上定义电缆连接…………………………………………………………………29-135 分配导线…………………………………………………………………………………………………29-14 5.1 移动连接………………………………………………………………………………………29-145.2 交换连接………………………………………………………………………………………29-166 放置电缆…………………………………………………………………………………………………29-176.1 重新放置电缆…………………………………………………………………………………29-176.2 放置带匹配属性的电缆……………………………………………………………………29-177 自动选择电缆…………………………………………………………………………………………29-188 手动选择电缆…………………………………………………………………………………………29-189 使用现有电缆、导线和屏蔽………………………………………………………………………29-189.1 使用现有电缆或屏蔽………………………………………………………………………29-189.2 使用现有导线…………………………………………………………………………………29-2110 对电缆编号……………………………………………………………………………………………29-2311 电缆长度求和…………………………………………………………………………………………29-2411.1 从电缆长度求和中排除电缆………………………………………………………………29-2412 输出报表中的电缆部件……………………………………………………………………………29-24 12.1 预定义项目电缆部件输出…………………………………………………………………29-25 第三十章插头1 插入插针触点和插头定义……………………………………………………………………………30-1 1.1 插入插针触点……………………………………………………………………………………30-11.2 插入插头定义……………………………………………………………………………………30-22 创建并编辑插头…………………………………………………………………………………………30-3 2.1 创建插头…………………………………………………………………………………………30-3 2.2 创建带有预定义属性的插头………………………………………………………………30-4 2.3 编辑插头…………………………………………………………………………………………30-52.4 编辑插头属性……………………………………………………………………………………30-73 创建并编辑插针触点…………………………………………………………………………………30-8 3.1 创建插针触点……………………………………………………………………………………30-8 3.2 创建带有预定义属性的插针触点………………………………………………………30-103.3 编辑插针触点…………………………………………………………………………………30-114 给插针触点编号………………………………………………………………………………………30-135 插针触点排序…………………………………………………………………………………………30-13第三十一章 PLC1 插入PLC 卡和PLC 连接点…………………………………………………………………………31-1 1.1 插入I/O 卡………………………………………………………………………………………31-11.2 插入PLC 连接点………………………………………………………………………………31-32 创建I/O 卡和连接点…………………………………………………………………………………31-5 2.1 创建PLC 卡或PLC 连接点…………………………………………………………………31-52.2 放置PLC 盒子或PLC 连接点……………………………………………………………31-73 编辑I/O 卡和PLC 连接点的属性………………………………………………………………31-8 3.1 在图形编辑器中编辑PLC 数据……………………………………………………………31-83.2 在导航器中编辑PLC 数据…………………………………………………………………31-84 PLC 连接点编址……………………………………………………………………………………31-105 使用现有PLC 连接点………………………………………………………………………………31-12 5.1 使用现有单个PLC 连接点………………………………………………………………31-125.2 成块地使用现有PLC 连接点……………………………………………………………31-126 使用现有PLC 地址…………………………………………………………………………………31-14 6.1 使用现有单个PLC 地址……………………………………………………………………31-146.2 成块地使用现有PLC 连接点……………………………………………………………31-147 导入或者同步分配列表……………………………………………………………………………31-158 导出分配列表…………………………………………………………………………………………31-16 第三十二章 PLC 地址格式1 设置地址格式……………………………………………………………………………………………32-1NOTE第二十七章单线显示1在单线显示中绘制电路图您可以使用一个特殊类型的页来用于电路图的单线显示。
EPLAN软件课程期末总结
EPLAN软件课程期末总结本学期，我参加了EPLAN软件课程的学习。
通过这门课程的学习，我对EPLAN软件的基本原理、功能以及操作技巧有了更深入的了解和掌握。
在课程的学习过程中，我收获颇多，下面我将对课程进行总结。
首先，本课程的教学内容包括了EPLAN软件的基本知识、电气图纸的绘制方法以及EPLAN软件的高级功能。
在学习基本知识的过程中，我了解了EPLAN软件的工作原理，学会了如何创建项目、如何绘制电气图纸、如何添加设备符号等。
通过实践操作，我逐渐熟悉了EPLAN软件的界面布局和工作流程，掌握了常用的操作技巧。
其次，我学习了电气图纸的绘制方法。
在课程中，我学会了使用EPLAN软件绘制电气图纸的基本步骤，如创建新的项目、绘制线路、添加设备等。
同时，我还学习了绘制电气图纸时的一些注意事项，如线路的编号规则、设备符号的使用方法等。
通过课程的学习，我发现绘制电气图纸的过程中，关注细节是非常重要的，只有对每一条线路、每一个设备符号进行仔细的规划和设计，才能保证电气图纸的准确性和可读性。
此外，本课程还向我们介绍了EPLAN软件的高级功能。
在课程的学习过程中，我了解到EPLAN软件具有丰富的高级功能，如自动生成清单表、自动生成接线图等。
这些高级功能不仅能够提高工作效率，同时还能够减少错误的发生。
通过学习这些高级功能，我对EPLAN软件的应用范围和潜力有了更清晰的认识。
在课程的实践环节中，我通过完成一些实际的练习和项目，进一步巩固了所学知识。
这些实践项目要求我们根据给定的要求和图纸绘制相应的电气图纸。
通过实践操作，我对EPLAN软件的各项功能和操作技巧有了更深入的了解。
同时，也锻炼了我的思维能力和动手能力。
通过本学期的学习，我认识到EPLAN软件在电气工程方面的重要性和应用前景。
在现代电气工程中，EPLAN软件已经成为不可或缺的工具。
使用EPLAN软件可以提高工作效率，减少错误的发生，优化工程设计。
掌握EPLAN软件的操作技巧和应用方法，对于今后的工作和个人发展具有重要意义。
EPLAN学习的一些小知识点
EPLAN学习的一些小知识点
EPLAN学习的一些小知识点
1、设计模式的使用
移动删除镜像等使用图形编辑的情况下，就可以使用，可以选取很多的捕捉点，以捕捉点为基准来实现移动复制等
2、正交函数的应用
shift+< 是左右移动 shift+>是上下移动
3、同步项目主数据和系统主数据
工具--主数据--同步当前项目，一般根据项目主数据更新系统主数据
4、如何在原符号库里新制作符号
1）工具--主数据--符号--新建弹出变量选择，确定后提示选择符号库（如果原有符号库没有关闭，即默认到那个符号库，最好新建符号之前把符号库关闭），确定后出现符号属性，符号编号，符号名，符号类型，功能，连接点等等，一般会在属性中新生成两个属性，分别是符号描述和符号库，符号库可以显示出来打开了符号编辑画面，可以调入原来的符号修改，也可以自己通过插入--各种变量来制作。
制作完成后，右键关闭。
2）选项--设置--项目--“具体项目名称”--管理--符号库，会有很多打钩符号库，如果是新库，需要在符号库那一列的空白处从新选择出来，如果是已有的，则需要从新选择一遍就可以了。
3）项目数据--符号，显示出来符号向导，根据所存储的位置，就可以找到刚才制作的新符号了。

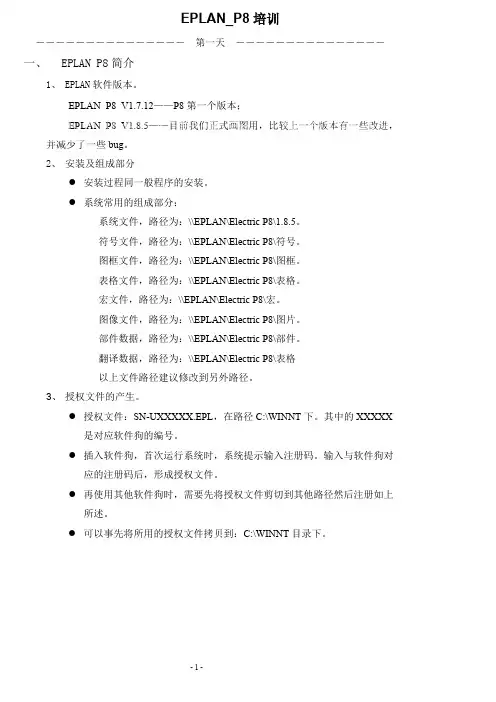

(完整版)EPLAN_P8课程笔记大全,保管学会,推荐文档
EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分●安装过程同一般程序的安装。
●系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
●授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX是对应软件狗的编号。
●插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
●再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
●可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
●有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、首次运行需要做的设置。
1、修改主数据存储路径：选项→设置→用户→管理→目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
（word完整版）EPLAN_P8_中文入门手册.学习总结,推荐文档
（word完整版）EPLAN_P8_中文入门手册.学习总结,推荐文档说明：颜色代表要实现的功能颜色代表菜单项1.项目----退出-----关闭ELPAN 或[Alt]+[F4]2.F12 可快速关闭/打开或显示导航器。
3.移动工具条或窗口时(如页导航器)，可以按住Ctrl以免窗口固定。
4.通过选项----工具栏----调整------调整对话框调整并扩展预定义的工具栏，或创建若干工具栏5.用户的自定义的窗口保存/调用的方法：视图---工作区域6.关闭页页-----关闭或光标位于已打开的页中，使用Ctrl+F4快捷键关闭该页7.捕捉栅格和捕捉对象，都在选项菜单中栅格显示通过视图---- 栅格打开8．图形的放大视图----缩放----窗口或按键盘[Z]显示整个页面视图----缩放----整个页面或按键盘[3]9.关闭项目项目----关闭或弹出菜单----项目-----关闭10.通过电位连接点定义原理图中的电位。
11.改变电位连接点的连接方向即当一个符号有多个变量时，如何选择变量插入---电位连接点----一个电位连接点附在鼠标上但还没有确定连接方向然后按住[Ctrl]同时鼠标在四面移动，显示不同的连接方向，选择一个方向，插入即可或者插入时按键盘[T a b]12.输入坐标选项------输入坐标或按键盘[P]13.图形元素为不包括原理图重要信息的直线，圆，长方形等。
14.图形元素插入后，可通过双击图形元素弹出属性对话框，改变其属性。
自动连接线不能。
15.插入符号。
插入----符号也可以使用按键[Ins]([num lk])或工具条上的插入按钮16. ?符号可以通过键盘[Ctrl]和[Enter]键输入或选择弹出菜单中的换行菜单项17.中断点之间的关联参考由EPLAN自动生成。
18.[Shift]+[F4]快捷插入中断点（刚打开的文件第一个中断点手动插入）19．常用的符号按钮，常闭触点----------直接输入的符号名称----SOA常闭触点----------直接输入的符号名称----O常开触点----------直接输入的符号名称----S急停开关/紧急按钮，常闭触点，带旋钮式锁定按钮-----直接输入的符号名称----SONOT2 按钮，按压式常开触点----------直接输入的符号名称----SSD指示灯，常规----------直接输入的符号名称----H熔断器、单线、常规----------直接输入的符号名称----F1熔断器，三线，常规----------直接输入的符号名称----F3带有两个绕组和屏蔽的单相变压器----------直接输入的符号名称----T11整流器短连接，两相，两次2个连接----------直接输入的符号名称----G22断路器/马达过载保护开关带有开关机----------直接输入的符号名称----QL3_1接触器的常开触点-主回路触点----------直接输入的符号名称----SL接触器线圈----------直接输入的符号名称----K三相异步马达，单一转数----------直接输入的符号名称----M320.EPLAN通过线圈和触电使用相同的“显示设备标识”自动生成触点映像。
EPLAN P8 高级教程(中文)
第一章 EPLAN 启动与退出1.EPLAN 启动安装完成后，您可以通过 Windows- 开始 - 菜单启动 EPLAN。
前提条件：您拥有 EPLAN 所需的软件保护（加密狗）和有效的许可。
1.点击 Windows 开始按钮，选择所有程序。
2.打开 EPLAN程序组，单击 EPLAN 安装版本的图标。
EPLAN 主窗口将打开。
按照标准， EPLAN 会打开每日提示对话框。
3.如果不想在每次程序启动时均显示此窗口，请取消激活开始时显示提示复选框。
4.单击 [关闭]。
说明：•您可以将 EPLAN 设置为在程序启动后立即调用最近打开的项目或最近打开的页。
此设置可以通过菜单项 选项 > 设置 > 用户 > 显示> 界面来完成。
•如果您要使用 EPLAN- 权限管理，那么在使用 EPLAN 工作之前，必须还（根据工作模式）在登录对话框中进行登录。
2.EPLAN 退出您可以随时退出 EPLAN。
这时一般会保存所有数据和设置，以及相关界面（即打开的对话框，显示的工具栏等），并在下一次程序启动时作为预设置再次使用。
前提条件：你已经通过按键 [Esc] 或快捷键 [Alt] + [F4] 关闭了前台的所有对话框。
1.选择菜单项项目 >退出或使用快捷键[Alt] + [F4]。
2.EPLAN 关闭。
第二章 用户界面1 使用键盘操作 EPLAN可以利用键盘，通过菜单名称不同的标识符调用所有菜单项。
在对话框元素内，可以通过键盘控制光标、通过快捷键控制命令。
前提条件：已打开程序。
1.1调用菜单项1.按压 [Alt] 和键盘上指定菜单项标有下划线的标识符。
展开菜单。
2.输入菜单项的标有下划线的标识符。
3.一直操作，直到出现指定的菜单项。
1.2选择对话框内的元素。
1.一直按压 [Tab]，直到已标记想要的元素。
1.3选择选项卡1.在对话框中一直按压 [Ctrl] + [Tab]，直到已标记想要的选项卡。
EPLAN培训第四天
EPLAN培训第四天EPLAN学习第四天汪宏伟制作1.建立PLC1.1在部件库中建立PLC型号，定义I/O点点击“工具---部件---管理”打开“部件管理”窗口，在PLC类中右键点击选择“新建”就建立了一个新的PLC，但是这样建立的PLC 任何参数都没有，也可以选择一个相似的PLC复制一个，进行修改而达到新建PLC的目的。
1.2打开“项目数据---PLC---导航器”在PLC导航器中选择项目右键点击选择“新设备”，打开部件管理，选择新建的PLC。
1.3在画面中插入PLC盒子。
在PLC导航器中选择PLC盒子拖入画面。
1.4插入I/O点。
在PLC导航器中选择I/O点拖入画面。
（插入多个I/O点，选择第一个+SHIFT+最后一个，拖住最后一个放入画面，就可一起放入画面。
）如果选择不同样式的I/O图形，拖入画面时，点击“Backspace”键，选择你需要的I/O图形。
1.5全选，创建窗口宏：PLC，显示类型：多线，变量：变量A。
1.6删除刚建的I/O点，把剩下的I/O点再拖入，再次建立窗口宏：PLC，显示类型：多线，变量：变量B。
1.7一个宏只能有一个主功能，全选第二个变量右键点击选择“属性”，把主功能勾掉。
1.8打开部件管理，把新建的PLC技术数据中宏选择你建的宏。
点击“工具---部件---管理”打开“部件管理”窗口，选择新建的PLC打开“技术数据”页，宏选择新建的宏。
1.9把PLC I/O点地址编址，选中要编址的PLC I/O点，点击“项目数据---PLC---编址”。
打开“重新确定PLC-连接点地址”窗口编址前PLC点：编址后：2.创建总览宏2.1创建一个页，页类型：总览（交互式）2.2方法一：在PLC导航器中选中项目右键点击选择“新设备”，选择建立的PLC，在总览页中插入PLC盒子和I/O点。
如下图方法二：在总览页中copy 已建的多线宏（变量A和变量B），删除一个PLC盒子，把I/O点全部放入一个盒子中，全选右键点击选择“属性”，把“符号数据---显示类型”改为总览。
EPLAN P8 高级教程(中文)
第一章 EPLAN 启动与退出1.EPLAN 启动安装完成后，您可以通过 Windows- 开始 - 菜单启动 EPLAN。
前提条件：您拥有 EPLAN 所需的软件保护（加密狗）和有效的许可。
1.点击 Windows 开始按钮，选择所有程序。
2.打开 EPLAN程序组，单击 EPLAN 安装版本的图标。
EPLAN 主窗口将打开。
按照标准， EPLAN 会打开每日提示对话框。
3.如果不想在每次程序启动时均显示此窗口，请取消激活开始时显示提示复选框。
4.单击 [关闭]。
说明：•您可以将 EPLAN 设置为在程序启动后立即调用最近打开的项目或最近打开的页。
此设置可以通过菜单项 选项 > 设置 > 用户 > 显示> 界面来完成。
•如果您要使用 EPLAN- 权限管理，那么在使用 EPLAN 工作之前，必须还（根据工作模式）在登录对话框中进行登录。
2.EPLAN 退出您可以随时退出 EPLAN。
这时一般会保存所有数据和设置，以及相关界面（即打开的对话框，显示的工具栏等），并在下一次程序启动时作为预设置再次使用。
前提条件：你已经通过按键 [Esc] 或快捷键 [Alt] + [F4] 关闭了前台的所有对话框。
1.选择菜单项项目 >退出或使用快捷键[Alt] + [F4]。
2.EPLAN 关闭。
第二章 用户界面1 使用键盘操作 EPLAN可以利用键盘，通过菜单名称不同的标识符调用所有菜单项。
在对话框元素内，可以通过键盘控制光标、通过快捷键控制命令。
前提条件：已打开程序。
1.1调用菜单项1.按压 [Alt] 和键盘上指定菜单项标有下划线的标识符。
展开菜单。
2.输入菜单项的标有下划线的标识符。
3.一直操作，直到出现指定的菜单项。
1.2选择对话框内的元素。
1.一直按压 [Tab]，直到已标记想要的元素。
1.3选择选项卡1.在对话框中一直按压 [Ctrl] + [Tab]，直到已标记想要的选项卡。
(整理)EPLANP8课程笔记大全.
EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分●安装过程同一般程序的安装。
●系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
●授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX是对应软件狗的编号。
●插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
●再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
●可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
●有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、首次运行需要做的设置。
1、修改主数据存储路径：选项→设置→用户→管理→目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
eplan最全培训笔记
打开“项目属性”窗口，点击“ ”打开“属性选择”窗口，选择新建的用户定义的增补说明。
用户定义的增补说明使用详见2009-11-14日图框中的使用。
18.修改高层代号、位置代号
点击“项目数据---结构标识符管理”
19.页属性
选择一页右键点击“属性”，打开“页属性”窗口。
4.5使用连接符
连接符工具栏。这里的连接符是T型节点。
例如：
4.6已有的线路上可再增加新符号，如果放置一串同样的符号，可以在放置时点左键+长按“SHIFT”键，鼠标拖动至多个线路。
4.7断开连接
有些部件放置后会自动连接，如果不想让他们连上，那就插入断点，“插入---连接符号---断点”，就把连接上的部件断开，其实断点是个隐形符号，删除断点后，部件又会自动连上。
EPLAN培训记录手册(初学者必备!!)
第一天：硬件和数据库基础2009-11-10
1.用户接口
工具栏、菜单结构、状态栏
窗口浮动技术、快捷键
工作区域、多屏幕设计项目
2.图形编辑器
工具栏、菜单栏、状态栏
自由绘图功能
图纸符号功能
3.项目创建
根据基本项目模板创建项目
项目管理（可选模块）
选择/创建项目管理数据库、编辑项目属性
弹出“设置按钮”窗口，点击“ ”打开文件夹选择按钮图片。
则新建了一个带按钮的工具栏。
建立多个按钮的工具栏，同样做，把这类的功能都拖入第一个按钮的工具栏。
输入工具栏的名称
但是如果在“调整”窗口需要建立按钮的功能拖入其他工具栏，
现想恢复这个工具栏以前的标准结构。在“调整”窗口“工具栏”页中选择被修改的工具栏，点击复原。 工具栏就恢复标准结构了。
EPLAN使用技巧总结复习课程
E P L A N使用技巧总结EPLAN使用技巧总结➢新建项目，选择项目模板，一般选择IEC模板。
设置项目名称、项目文件创建时间、保存位置和创建者，可输入创建者姓名。
⏹接下来设置一些项目属性，比如公司名称……➢项目结构的设置需要认真考虑，因为项目结构决定了整套图纸的结构布局，对以后的页排序和中断点走向等都有影响。
下面我们简单分析一下结构设置：➢页结构：默认页结构是“高层代号和位置代号”，如下图示例，这种页结构是三层树状结构。
高层代号是第一层，位置代号是第二层，页名是底层。
优点是可以按照位置代号进行页归类，使编辑和查找指定位置代号的页比较简单。
其缺点也是显而易见的，页名的排序是按照位置代号来排，而且不同位置代号下的页各自独立，互不相干，可以出现相同的页名。
这种页结构比较适合用于模块化设计的项目，把设备拆分成若干功能部分来单独设计，自成体系。
但是对于我们目前的设计习惯来说是不太协调的，特别是打印的时候会使得页码排序很零乱。
因此不建议使用这种页结构来做项目设计。
在使用这种页结构进行打印时，要想按页码顺序打印，需要在页导航器中的列表内把要打印的页按页名进行排序，也可以用手动排序（如下图）。
下面我们介绍一下另外一种页结构“高层代号和描述的位置代号”。
如下图示例，这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。
只有两层结构：高层代号和页名。
虽然在树状目录里没有显示位置代号，但是每一页都是可以设置位置代号的（如下图所示）。
➢在使用“高层代号和描述的位置代号”页结构时，为了能够方便的查看每一页的位置代号等信息，请使用新修改的图框，图框中将包含高层代号和位置代号，便于阅读。
大家会发现给项目或页设置图框后原来图框中放置的图片没有了，其实是因为每个项目会建立自己的项目数据和文件夹，项目中使用到的内容都会存储在项目文件夹内。
当我们选择了一个新图框后，因为图框中的图片文件没有拷贝到项目中，所以看不到图片。
这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK了。
EPLANP高级教程课程笔记
EPLAN_P8 培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、 EPLAN软件版本。
EPLAN P8 V1.7.12 —— P8 第一个版本；EPLAN P8 V1.8.5 ——目前我们正式绘图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及构成部分安装过程同一般程序的安装。
系统常用的构成部分：系统文件，路径为： \\EPLAN\Electric P8\1.8.5 。
符号文件，路径为：符号。
图框文件，路径为：图框。
表格文件，路径为：表格。
宏文件，路径为：宏。
图像文件，路径为：图片。
零件数据，路径为：零件。
翻译数据，路径为：表格以上文件路径建议改正到此外路径。
3 、受权文件的产生。
受权文件： SN-UXXXXX.EPL ，在路径 C:\WINNT 下。
此中的 XXXXX 是对应软件狗的编号。
插入软件狗，初次运转系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成受权文件。
再使用其余软件狗时，需要先将受权文件剪切到其余路径而后注册如上所述。
能够预先将所用的受权文件拷贝到：C:\WINNT 目录下。
4、初次运转注意事项。
有的计算机（ T43 许多）插入软件狗后没法辨别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos 窗口下（运转cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运转命令：HLDINST–install。
二、初次运转需要做的设置。
1、改正主数据储存路径：选项设置用户管理目录。
介绍：在D 盘另建目录此中包括：表格、零件、翻译、符号、宏、图框几个文件夹。
并改正相应的路径；在 D 盘另建项目图纸编写目录，此中包括：项目编写、备份、CAD 、pdf 等文件夹，并改正项目和DWG/DXF 路径。
注：新装的软件安装路径下的如图框中有两个文件，EPLAN 及JUJUMAO 。
此中的内容是同样的。
eplan学习知识点
Eplan学习知识点：逐步思考引言Eplan是一种用于电气工程设计和自动化系统的软件工具。
它提供了一个全面的解决方案，用于电气图纸、线路图、布线和设备布置等方面。
本文将介绍Eplan 学习的关键知识点，并提供一个逐步的学习思路。
在学习Eplan之前，你需要有一定的电气工程基础知识。
1. Eplan的基本概念在开始学习Eplan之前，首先需要了解Eplan的基本概念和术语。
以下是一些常用的术语：•项目：在Eplan中，一个项目代表一个电气工程项目，包括电气图纸、线路图和设备布置等。
•设备：指电气系统中的各种设备，如传感器、执行器、电动机等。
•图框：用于标识电气图纸的边界和标题信息的图形元素。
•接线图：显示电气系统中各设备之间的电气连接关系的图纸。
2. 创建一个新项目在学习Eplan之前，你需要了解如何创建一个新项目。
以下是创建新项目的步骤：1.打开Eplan软件。
2.点击菜单栏上的“文件”，然后选择“新建项目”。
3.在弹出的对话框中，输入项目的名称和存储位置等信息。
4.选择适当的项目模板，并点击“确定”。
3. 添加设备创建完新项目后，你可以开始向项目中添加设备。
以下是添加设备的步骤：1.在Eplan的项目管理器界面中，选择你要添加设备的图纸。
2.点击菜单栏上的“设备”，然后选择“添加设备”。
3.在弹出的对话框中，选择适当的设备类型和规格。
4.输入设备的详细信息，如设备名称、制造商和规格等。
5.点击“确定”。
4. 绘制电气图纸添加完设备后，你可以开始绘制电气图纸。
以下是绘制电气图纸的步骤：1.在Eplan的项目管理器界面中，选择你要绘制的电气图纸。
2.点击菜单栏上的“图纸”，然后选择“添加图纸”。
3.在弹出的对话框中，选择适当的图纸类型和尺寸。
4.绘制电气图纸，包括添加设备符号、连接线和注释等。
5.点击“保存”。
5. 创建线路图绘制完电气图纸后，你可以创建线路图来显示设备之间的电气连接关系。
以下是创建线路图的步骤：1.在Eplan的项目管理器界面中，选择你要创建线路图的图纸。
eplan+p+高级教程 中文
第一章 EPLAN 启动与退出1.EPLAN 启动安装完成后，您可以通过 Windows- 开始 - 菜单启动 EPLAN。
前提条件：您拥有 EPLAN 所需的软件保护（加密狗）和有效的许可。
1.点击 Windows 开始按钮，选择所有程序。
2.打开 EPLAN程序组，单击 EPLAN 安装版本的图标。
EPLAN 主窗口将打开。
按照标准， EPLAN 会打开每日提示对话框。
3.如果不想在每次程序启动时均显示此窗口，请取消激活开始时显示提示复选框。
4.单击 [关闭]。
说明：•您可以将 EPLAN 设置为在程序启动后立即调用最近打开的项目或最近打开的页。
此设置可以通过菜单项 选项 > 设置 > 用户 > 显示> 界面来完成。
•如果您要使用 EPLAN- 权限管理，那么在使用 EPLAN 工作之前，必须还（根据工作模式）在登录对话框中进行登录。
2.EPLAN 退出您可以随时退出 EPLAN。
这时一般会保存所有数据和设置，以及相关界面（即打开的对话框，显示的工具栏等），并在下一次程序启动时作为预设置再次使用。
前提条件：你已经通过按键 [Esc] 或快捷键 [Alt] + [F4] 关闭了前台的所有对话框。
1.选择菜单项项目 >退出或使用快捷键[Alt] + [F4]。
2.EPLAN 关闭。
第二章 用户界面1 使用键盘操作 EPLAN可以利用键盘，通过菜单名称不同的标识符调用所有菜单项。
在对话框元素内，可以通过键盘控制光标、通过快捷键控制命令。
前提条件：已打开程序。
1.1调用菜单项1.按压 [Alt] 和键盘上指定菜单项标有下划线的标识符。
展开菜单。
2.输入菜单项的标有下划线的标识符。
3.一直操作，直到出现指定的菜单项。
1.2选择对话框内的元素。
1.一直按压 [Tab]，直到已标记想要的元素。
1.3选择选项卡1.在对话框中一直按压 [Ctrl] + [Tab]，直到已标记想要的选项卡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EPLAN_P8培训―――――――――――――――第一天―――――――――――――――一、EPLAN P8简介1、EPLAN软件版本。
EPLAN P8 V1.7.12——P8第一个版本；EPLAN P8 V1.8.5——目前我们正式画图用，比较上一个版本有一些改进，并减少了一些bug。
2、安装及组成部分●安装过程同一般程序的安装。
●系统常用的组成部分：系统文件，路径为：\\EPLAN\Electric P8\1.8.5。
符号文件，路径为：\\EPLAN\Electric P8\符号。
图框文件，路径为：\\EPLAN\Electric P8\图框。
表格文件，路径为：\\EPLAN\Electric P8\表格。
宏文件，路径为：\\EPLAN\Electric P8\宏。
图像文件，路径为：\\EPLAN\Electric P8\图片。
部件数据，路径为：\\EPLAN\Electric P8\部件。
翻译数据，路径为：\\EPLAN\Electric P8\表格以上文件路径建议修改到另外路径。
3、授权文件的产生。
●授权文件：SN-UXXXXX.EPL，在路径C:\WINNT 下。
其中的XXXXX是对应软件狗的编号。
●插入软件狗，首次运行系统时，系统提示输入注册码。
输入与软件狗对应的注册码后，形成授权文件。
●再使用其他软件狗时，需要先将授权文件剪切到其他路径然后注册如上所述。
●可以事先将所用的授权文件拷贝到：C:\WINNT 目录下。
4、首次运行注意事项。
●有的计算机（T43较多）插入软件狗后无法识别，红灯没有点亮。
需要安装驱动。
插入安装盘到光驱，在dos窗口下（运行cmd）进入路径：E:\LMAX\Driver\DONGLE\hldinst。
运行命令：HLDINST –install。
二、首次运行需要做的设置。
1、修改主数据存储路径：选项→设置→用户→管理→目录。
推荐：在D盘另建目录其中包含：表格、部件、翻译、符号、宏、图框几个文件夹。
并修改相应的路径；在D盘另建项目图纸编辑目录，其中包含：项目编辑、备份、CAD、pdf等文件夹，并修改项目和DWG/DXF路径。
注：新装的软件安装路径下的如图框中有两个文件，EPLAN及JUJUMAO。
其中的内容是一样的。
2、修改编辑背景：选项→设置→用户→图形的编辑→常规。
推荐设定：配置——黑色；图形符号——紫色。
注：符号的颜色一般为黄色，当其颜色为紫色时说明已由符号变成了图形，没有属性。
将显示类型，由多线改成图形（符号在原理图中无法修改大小，因此将其改成图形。
此操作是可逆的，图形不会出现在器件清单中，但可以连线）。
3、修改字体：选项→设置→公司→图形的编辑→字体。
设定：字体1——Arial Unicode MS（是office自带的）。
注：如果没有此字体，可以正常编辑切中文可正常显示，但不能导出PDF文件。
4、语言翻译的设置：Eplan P8中可以用一个多语言的对照表，切结合我们让哪种语言的设置，从而实现多语言显示。
选项→设置→用户→翻译→常规。
注：默认第一行是母语，实现方法是将原有的德语，英文，俄语都删掉。
然后依次选择，zh_CN,en_US,es_ES,de_DE等语言。
显示语言可以选择上面的语言之一：zh_CN。
选项→设置→用户→翻译→字典。
5、其它可选设置：选项→设置→用户→显示→用户界面；设定显示属性编号。
注：显示编号是指某个器件的数据的代号。
P8的属性也是文件描述＋编号。
区别于21的属性是按描述排序，P8的是按编号排序。
选项→设置→用户→管理→部件管理；设定部件数据库。
部件数据库是Access表格。
以上设置后，不需要重启EPLAN，即可生效。
三、快速的创建项目。
（1.0 h）1、必要的文件：SFAE_STANDARD.zw1；part_list.zw6；Translate.zw72、运行Eplan P8 并且不要打开任何项目文件。
3、还原项目项目→还原→项目（字典、项目数据）。
选择备份文件，输入项目文件名。
在还原项目的对话框中：首先在存储路径处，选择我们建立的backup文件，在项目中出现**个可以用于还原的项目。
目标目录是我们设置的project_edit我们需要起一个新建项目的名字。
确定后开始还原！相当于21中的恢复。
在project_edit中形成两个文件，其中080122.edb比较大，是一个目录；080122.elk双击即可以打开。
@还原项目后一定要进行以下操作：工具/主数据－同步当前项目，然后将项目主数据全选，箭头选到右面的系统主数据中。
目的是使符号、图框、表格等在本机中同步，否则，若还原项目的图框在本机上没有，要想新建一页等无法在机器上找到图框等。
有时遇到提示“多用户冲突”的bug，我们可以关闭再重启。
EPLAN P8可以多个人共同编辑一份图纸，多用户冲突是为了防止多个人同时修改一页。
4、项目的初始格式设置选项→设置→项目→翻译→常规。
需要设置翻译语言（最上面的为源语言）、显示语言、单语言（可变的）选项→设置→用户→显示→用户界面→显示单位。
选项→设置→项目→设备→PLC；设置PLC-特殊设置为我们需要的格式。
格式是指我们plc显示一般是I/Q，否则默认的是E/A。
――――――――――― Tea Break ――――――――――――四、绘制项目原理图（一）1、图纸的结构和使用定义2、符号的放置电位点和母线连接点P8引入了母线连接点的概念，相当于母排上打的孔。
符号放置和8个变量可以有三种方法放置不同方向的变量：Ctrl＋旋转鼠标；Tab键；放置后，属性中选择变量。
符号属性的显示和编辑方法P8中符号的类别有限，最好不要自己创建符号，可以灵活应用符号宏。
当下进线时，符号可以使用镜像后的符号。
中断点也有8个方向，镜像后是文字的方向在箭头的另外一侧。
中断点关联参考相对于箭头的位置可以在：中断点属性－显示中的属性配置中进行设定。
图形的编辑路径功能文本凡插入点，在路径功能本文的插入点所在的直线上的器件的功能文本都于路径功能文本中的描述相同。
若其中某个器件的功能文本自己修改后，以修改的为主。
但是由路径功能文本定义的属性在双击器件是无法看到，只能在表格式编辑器中显示，同时可以在生成的器件清单中显示。
练习1（exercise 1）注：栅格选择C（4mm）；图框左下方多一个小点点，作为柜内和柜外的分界线。
EPLAN P8的回车：Ctrl＋回车实现。
引入母线连接点概念，插入/盒子/母线连接点。
复制，粘贴时弹出插入模式，其中不更改对应21中的完整复制模式；编号对应21中的在线复制模式。
其中母排的复制一般使用不更改模式。
◎P8中继电器和接触器的线圈和触点先放置哪个都可以，先放置线圈相对容易些。
◎P8中的端子由一种可以两个方向连接的但图上只示意一个方向，用于区分柜内，柜外。
3、项目符号的处理黑盒子的制作和应用注：打开菜单中的插入－盒子－黑盒处的选型如下：可见黑盒中的连接点是黑盒特有的，黑盒可以将其进行编组，同一个黑盒中不能有相同名字的连接点。
符号宏的创建和多变量位置盒子的应用窗口宏的应用一：多符合组成的局部原理图交叉连接线的绘制——P8特有端子的类型和方向线束连接点的使用——P8特有当很多芯电缆的每一芯连接到另一个位置的很多个地方时，为了使图纸看起来更加清晰，我们可以使用线束连接点。
此图中，说明有三芯互换连接。
在菜单栏中的插入－线束连接点中有：直线；角；T连接；十字接头；T连接点分配器。
线束两端的使用角，其余的使用T连接，注意方向。
中间的电缆束是使用十字接头（奇数时用），或使用T连接点分配器。
练习2（exercise 2）黑盒的嵌套——P8特有注意保证内部的黑盒的插入点在外面的黑盒之内。
（1.8版本的不需要）电缆定义：（1）定义一条电缆，在电缆的属性窗口中，写入型号；芯数；截面积大小等信息。
其中截面积的单位是否显示，是在属性－显示中使用<20071>替换<20053>。
在属性－电缆，单位选择来自项目或具体单位，来自项目与选型－设置－项目/连接/属性－截面积单位中设定的一致。
（2）选中电缆与线交叉处，右键属性输入芯数。
插入图片插入超连接文本插入图片及超连接文本使，会提示其中：保留源目录是指每次进行超连接时，系统会自动找到文件的愿路径并打开；复制是指将我们的进行超连接的文件拷贝到我们项目的相应路径下（D:\EPLAN P8\project\edit\study_p8.edb\DOC），建议使用复制方式。
可以连接PDF文件或其他，导出PDF后此连接仍然存在。
练习3（exercise 3）注：P8导航器中可以复选，右键表格编辑器。
可以输入属性，其中功能文本（自动）是由路径功能文本输入。
显示在表格编辑器中的列数可以设定。
――――――――――――――第二天――――――――――――――五、绘制项目原理图（二）。
（2.5 h）1、PLC的绘制PLC放置PLC总览的放置PLC总览我们一般放在页面类型为：总览（交互式）的图页中。
可以看到已放置的PLC点的关联参考。
练习4（exercise 4）2、PLC的制作窗口宏的应用二：PLC的制作注：制作宏，以16DI为例：（1）任意原理图，插入－盒子－PLC盒子，在PLC盒子的对话框中，输入设备标示，铭牌文本，功能文本（16DI 24VDC）。
（2）移动铭牌文本的位置，将PLC盒子的对话框切换到显示，点到铭牌文本处，点击取消固定，此时位置可以修改为（170，-20）。
（3）画一条自由绘图线。
（4）在插入-PLC盒子的下面有PLC数字量，模拟量，输入，输出模块，卡电源，连接点电源（卡电源是只给模块供电的，连接点电源是给回路供电的）（5）放置数字量输入点（16个），当放置卡电源要注意：在功能定义的地方选择正确的卡电源类型。
由于卡电源负M没有地址，我们想使其显示出M，应该在符号地址处输入M，此时M显示的位置同其他的地址显示同排。
原因是：显示中，符号地址同（具有可见的设备标示的）PLC地址是一组，属性跟随PLC地址，当PLC地址没有输入时，依次向下寻找内容。
（6）由于一般IO卡中的端子是插头形式，所以选中所有端子，右键属性，用多线IEC符号中的PLCCCP替换即可。
修改后记得功能数据中的定义修改正确，除M点，其余为数字量连接点输入，M改成开电源负。
（7）全选，右键－创建窗口宏。
（8）创建前八点及后八点同理，只是创建窗口宏时分别选变量B,C。
宏的多变量的应用放置窗口宏的注意事项注：宏地址的更改打开PLC导航器，3、继电器的放置放置继电器例如DC24V继电器，线圈及二极管部分在库中分别存在。
当放置触点时，选中之前放置的线圈，去掉设备标示及连接代号。
继电器触点映像的形式修改练习5（exercise 5）4、拷贝和剪切5、页面宏的创建和放置创建页面宏注意：切掉与外部的联系，内容中断点可以保留。
