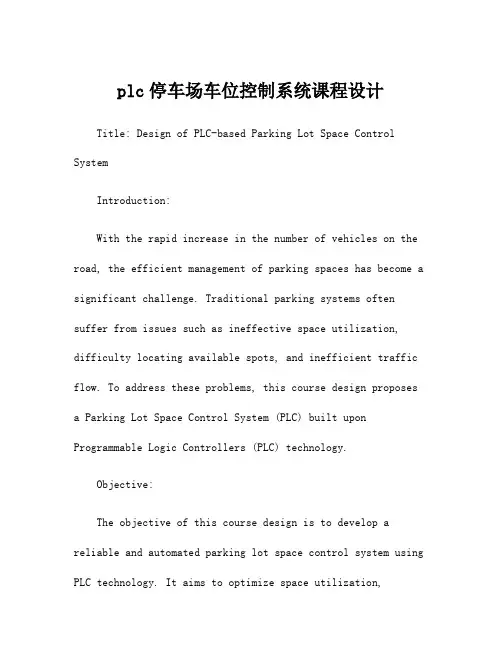

PLC课程设计(停车场车位控制 )

目录1 引言-------------------------------------------------- 22 概述-------------------------------------------------- 33 系统总体方案设计-------------------------------------- 43.1 主电路的设计-------------------------------------- 43.2 控制电路的设计------------------------------------ 43.2.1 PLC概述-------------------------------------- 43.2.2 PLC选型-------------------------------------- 63.2.3系统变量定义及分配表-------------------------- 83.2.4系统接线图设计-------------------------------- 94 控制系统设计----------------------------------------- 124.1控制程序流程图设计-------------------------------- 124.2控制程序设计思路---------------------------------- 125 系统调试及结果分析----------------------------------- 155.1 系统调试及解决的问题----------------------------- 155.2 结果分析----------------------------------------- 15 结束语-------------------------------------------------- 16 参考文献------------------------------------------------ 17 附录一: 梯形图------------------------------------------ 18 附录一: 程序指令---------------------------------------- 191 引言随着进口汽车大量涌入和国内汽车工业的不断发展，大中城市的汽车数量剧增，从而引发了停车管理问题。

近几年，我国的停车场管理技术不断完善，计算机技术、通信技术、网络技术的发展又使停车场管理的系统功能得以提高。

现在小区停车场管理系统重点要做到准确指示车辆进出，车辆进入时给与司机准确的车位数量与具体位置，车辆进入后，记录车辆数量，车辆离开时，减少车辆数量。

车辆进出指示可完全由PLC作为中央控制来处理，停车场空位指示可利用价格较不高的数码管显示。

停车场车位管理系统，它由固定在停车场中的管理控制器、埋设在车位处的电动车位锁及移动控制器相互连接构成；管理控制器包括传感器接收模块、逻辑控制电路及驱动控制电路；电动车位锁的电源端与驱动控制电路的电源输出端连接；移动控制器中设有数据读写控制电路、无线遥控发射模块及电池，该无线遥控发射模块通过移动控制器外部设置的遥控天线与管理控制器的接收天线进行无线信号连接，具有极大的实用价值。

2 概述本文提出一种运用可编程控制器（PLC）对停车场进出及停放指示进行管理的方案。

本停车场由16位停车位、入口检测器、出口检测器、道闸管理系统、七段数码管用来显示车库内车辆数、尚有车位指示灯、车位已满指示灯等部分组成。

采用PLC的自动控制系统，由于PLC具有可靠性、易操作性、灵活性等优点，因此，本控制系统与传统停车场相比，大大提高了设计效率，维护周期短、调试方便、成本较低、易操作、可靠性高，有很强的实用价值。

3 系统总体方案设计3.1 主电路的设计本设计是基于PLC的停车场控制系统，在停车场进口处装一传感器1，出口处装一传感器2，传感器接受到高电平信号而控制电机的正反转，停车场处的闸门开合。

传感器1、2所输出的脉冲分别输入给计数器1、2，计数器1、2将计的数据存储在存储器1、2中，进的车辆数与出的车辆数想减得到的数据再传输给存储器3，存储器3所存储的数据将会传输给数码显示管显示，如显示的数为16时，则门口处的闸门停止工作，如显示的数还没到16时，则闸门继续工作。

其原理框图如下图1所示：图1 原理框图3.2 控制电路的设计3.2.1 PLC概述许多年前开始，就有人预言，PLC将要被PC-BASED控制系统取代。

但是，PLC的销售每年都在以一个十分稳定的增长率在上升，目前的PLC已经与十年前的PLC有着很大的区别，十年后的PLC与当前的PLC也将有着很大的不同。

但是，有两个方面是不变的：首先，PLC会提供稳定的控制响应，其次，高度的可靠性。

PLC有着其它控制产品，如工控机，DCS，单片机等控制产品，所无法替代的特性。

1．可靠性可靠性包括产品的有效性和可维修性。

可编程控制器的可靠性高，表现在下列几个方面：a)可编程控制器不需要大量的活动部件和电子元件，接线大大减少，与此同时，系统的维修简单，维修时间缩短，因此可靠性得到提高。

b)可编程控制器采用一系列可靠性设计方法进行设计，例如冗余设计，掉电保护，故障诊断，报警和运行信息显示和信息保护及恢复。

c)可编程控制器有较强的易操作性，它具有编程简单，操作方便，编程的出错率大大降低，而为工业恶劣操作环境设计的硬件使可靠性大大提高。

d)可编程控制器的硬件设计方面，采用了一系列提高可靠性的措施。

例如，采用可靠性高的工业级元件，采用先进的电子加工工艺（SMT）制造，对干扰采用屏蔽、隔离和滤波等；存储器内容的保护，采用看门狗和自诊断措施，便于维修的设计等。

2．易操作性a)操作方便：对PLC的操作包括程序的输入和程序更改操作，大多数PLC 采用编程器进行程序输入和更改操作。

现在的PLC的编程器大部分可以用电脑直接进行，更改程序也可根据所需地址编号、继电器编号或接点号等直接进行搜索或按顺序寻找，然后可以在线或离线更改。

b)编程方面：PLC有多种程序设计语言可以使用，梯形图与电气原理图相似；编程语句是功能的缩写，便于记忆；功能图表语言以过程流程进展为主线，十分适合设计人员与工艺专业人员设计思想的沟通。

功能模块图和结构化文本语言，功能清晰，易于理解等优点。

c)维修方便：PLC所具有的自诊断功能对维修人员的技术要求较低，当系统发生故障时，通过硬件和软件的自诊断，维修人员可以根据有关故障代码的显示和故障信号灯的提示等信息，或通过编程器和HMI屏幕的设定，直接找到故障所在的部位，为迅速排除故障和修复节省了时间。

3．灵活性a)编程的灵活性：PLC采用的标准编程语言有梯形图、指令表、功能图表、功能模块图和结构化文本编程语言等。

使用者只要掌握其中一种编程语言就可进行编程，编程方法的多样性使编程方便。

b)扩展的灵活性：PLC的扩展灵活性是它的一个重要特点。

它可以根据应用的规模不断扩展，即进行容量的扩展、功能的扩展、应用和控制范围的扩展。

它不仅可以通过增加输入输出卡件数来增加点数，通过扩展单元扩大容量和功能，也可以通过多台PLC的通信来扩大容量和功能。

c)操作的灵活性：操作的灵活性指设计工作量、编程工作量、和安装施工的工作量的减少。

操作变得十分方便和灵活，监视和控制变得很容易。

在继电器顺序控制系统中所需的一些操作得到简化，不同生产过程可采用相同的控制台和控制屏等。

4．机电一体化为了使工业生产的过程控制更平稳，更可靠，向优质、高产、低耗要效益，对过程控制设备和装置提出了机电一体化，即仪表、电子、计算机综合的要求，而PLC正是这一要求的产物，它是专门为工业过程而设计的控制设备，具有体积小、功能强，抗干扰性好等优点，它将机械与电气部件有机地结合在一个设备内，把仪表、电子和计算机的功能综合集成在一起，因此，它已经成为当今数控技术、工业机器人、离散制造和过程流程等领域的主要控制设备，成为工业自动化三大支柱（PLC，机器人，CAD/CAM）之一。

可编程控制器现在已经成为了一个不可代替的控制系统，它们可以与其它系统通讯，提供产品报表，生产调度，诊断自身和设备的故障，这些技术上的改进，让PLC成为今天的各行各业的高质量和产量的重要的贡献者。

由以上特点不难看出，PLC在工业控制领域，不仅不会逐渐推出，而且会不断扩大他的市场份额。

表面上看工控机的出现给PLC带来了一定程度的冲击，但如果我们仔细分析一下可以看到，工控机在某种程度上其实帮助了PLC的发展，因为PLC的可靠性高，易操作，但对与操作员站的一些功能，如曲线处理，数据记录等功能，远不及工控机，而工控机的致命缺陷是可靠性差。

所以目前来看工控机与PLC结合的控制系统更为完美。

工控机的出现推动了PLC的发展。

3.2.2 PLC选型1．选择的原则选择PLC是首待解决的事情。

一方面要选择多大容量的PLC ,另一方面选择什么公司的PLC及外设。

对第一个问题，首先要对控制任务进行详细的分析，把所有的I/O点找出来，包括开关量I/O和模拟量I/O以及输出是用继电器还是晶体管或是可控硅型。

控制系统输出点的类型非常关键，如果他们之中既有交流220V的接触器、电磁阀，又有24V的指示灯，则最后选用的PLC的输出点数有可能大于实际电数。

因为PLC的输出点一般是几个一组共用一个公共端，这一组输出只能有一种电源的种类和等级。

所以一旦它们是交流220V的负载负载使用。

则直流24V的负载只能使用其他的输出端了。

这样有可能造成输出点浪费，增加成本。

所以要尽可能选择相同等级和种类的负载，比如使用交流220V的指示灯等。

一般情况下继电器输出的PLC使用最多，对第二个问题，则有以下几个方面要考虑：（1）功能方面所有PLC一般都具有常规的功能，但对某些特殊要求，就要知道所选用的PLC是否有能力控制任务。

如对PLC与PLC、PLC与智能仪表及上位机之间有灵活方便的通信要求；或对PLC的计算速度、用户程序容量等有特殊要求；或对PLC的位置控制有特殊要求等。

（2）价格方面不同厂家的PLC产品价格相差很大，有些功能类似、质量相当、I/O点数相当的PLC的价格能相差40%以上。

在使用PLC较多的情况下，这样的差价当然是必须考虑的因数。

因为本次课程设计是在学校完成。

考虑到实验室中应用的是三菱FX2N型PLC，对此种型号PLC的指令以及使用方法都比较熟悉。

所以本次设计采用就近取材原则选三菱FX2N型PLC。

2．FX2N型PLC的简介20世纪90年代，三菱公司在FX系列PLC的基础上又推出了FX2N系列产品。

该机型在运算速度，指令数量及通讯能力方面有了较大的进步，是一种小型化、高速、高性能、各方面都相当于FX系列中最高档次的超小型的PLC。
