路基锚杆框架梁
路基边坡防护锚杆框架梁施工方案
路基边坡防护锚杆框架梁施工方案1. 引言路基边坡是指公路或铁路等交通道路的边坡部分,为了增加边坡的稳定性和防止边坡滑坡等安全隐患,需要采取相应的防护措施。
其中,路基边坡防护锚杆框架梁是一项常见的施工方案之一。
本文档旨在介绍路基边坡防护锚杆框架梁的施工方案,以保障工程施工的顺利进行。
2. 施工前准备在进行路基边坡防护锚杆框架梁的施工前,需要做好以下准备工作:2.1. 施工图纸的准备根据设计要求,准备好路基边坡防护锚杆框架梁的施工图纸。
施工图纸应包含详细的工作内容、尺寸要求和施工顺序等信息。
2.2. 材料和设备的准备根据设计要求和施工图纸,准备好所需的材料和设备。
包括但不限于混凝土、钢筋、模板、锚杆、锚具、脚手架、起重机械等。
2.3. 工地的准备对施工现场进行清理,确保施工现场的平整和无障碍物。
同时,组织好施工人员,确保施工队伍的构成和人员的协调配合。
3. 施工步骤根据施工图纸和设计要求,按照以下步骤进行路基边坡防护锚杆框架梁的施工:3.1. 设置基准线和基准点根据设计要求,在施工现场两侧设置好基准线和基准点。
基准线用来确定框架梁的布置位置,基准点用来确定锚杆的布置位置。
3.2. 模板的搭设根据施工图纸,搭设好框架梁的模板。
模板应符合设计要求,保证框架梁的尺寸和形状准确。
3.3. 钢筋的布置和焊接根据设计要求,在模板内部布置好钢筋,并进行焊接。
钢筋的布置应符合设计要求,保证框架梁的受力性能。
3.4. 混凝土的浇筑将预制的混凝土浇筑到模板中,填满整个框架梁的空间。
混凝土的浇筑应分层进行,保证浇筑质量。
3.5. 锚杆的布置和固定根据设计要求,在框架梁混凝土浇筑完成后,将锚杆布置在框架梁内。
锚杆的布置应符合设计要求,确保边坡的稳定性。
3.6. 框架梁的养护在混凝土浇筑完成后,对框架梁进行养护。
养护过程中需要注意保持浇水、湿润和防止太阳暴晒等。
4. 施工安全措施在进行路基边坡防护锚杆框架梁的施工过程中,需要严格遵守以下安全措施:•施工现场应设置明显的安全警示标志,提示人员进入施工区域需注意安全。
施工方案-锚杆框架梁施工方案
锚杆框架梁施工方案一、工程概况五沐快速公路沐川段(K9+807~K18+611.831),路线全长8.925公里,深挖路堑边坡防护设计为锚杆框架梁的共6段,分别为K10+167.5~K10+257.5右侧90米(第一~二级边坡),K10+656~K10+751右侧95米(第一~三级边坡),K10+677~K10+751左侧74米(第一~三级边坡),K13+135~K13+201右侧66米(第一~三级边坡),K14+224~K14+275左侧51米(第一~二级边坡),K18+094~K18+238左侧144米(第一~三级边坡)。
框架梁为现浇C30砼,框架格梁间距为3m×3m,框架梁尺寸为30cm×30cm,地梁尺寸为50cm ×50cm,锚杆采用Φ32压力注浆锚杆,长度有两种,分别为9m和12m,钻孔Φ110mm。
主要工程数量为:框架梁C30砼(含地梁)964m3,框架梁钢筋106864Kg,Φ32压力注浆锚杆18229m。
目前具备施工条件的为K10+167.5~K10+257.5,K10+656~K10+751两段,工期计划一个月(含挂网植草),质量目标优良。
二、施工准备1.材料(1)杆体材料选用Φ32钢筋,要求钢筋表面顺直、无锈蚀。
(2)水泥浆体材料:水泥选用普通硅酸盐水泥,细骨料应选用粒径小于2mm的中细砂。
采用符合要求的水质,不使用污水,不使用PH 值小于4的酸性水。
(3)试验准备:锚杆材料性能试验、钢筋性能试验;粗、细集料性能试验;砂浆、混凝土配合比试验。
2.作业条件(1)主要人员:钻工4人,钢筋工4人,模板工10人,杂工2人。
(2)主要设备:潜孔钻机2台,14立方空压机1台,200KW发电机一台,钢筋加工设备2套,注浆机1台。
(3)主要材料:C30砼采用商混,钢筋甲供。
(4)施工用电:200KW发电机发电(5)施工用水:峰门山隧道驻地井水三、施工工艺1.钻孔(1)钻孔前搭设双层钢管支架,根据设计要求和土层条件,定出孔位,做出标记。
锚杆框架梁技术要求

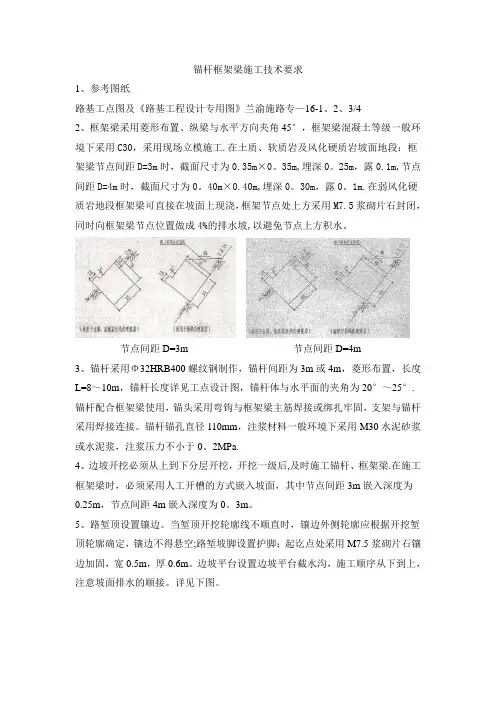

锚杆框架梁施工技术要求1、参考图纸路基工点图及《路基工程设计专用图》兰渝施路专—16-1、2、3/42、框架梁采用菱形布置、纵梁与水平方向夹角45°,框架梁混凝土等级一般环境下采用C30,采用现场立模施工.在土质、软质岩及风化硬质岩坡面地段:框架梁节点间距D=3m时,截面尺寸为0.35m×0。
35m,埋深0。
25m,露0.1m,节点间距D=4m时,截面尺寸为0。
40m×0.40m,埋深0。
30m,露0。
1m.在弱风化硬质岩地段框架梁可直接在坡面上现浇,框架节点处上方采用M7.5浆砌片石封闭,同时向框架梁节点位置做成4%的排水坡,以避免节点上方积水。
节点间距D=3m 节点间距D=4m3、锚杆采用Φ32HRB400螺纹钢制作,锚杆间距为3m或4m,菱形布置,长度L=8~10m,锚杆长度详见工点设计图,锚杆体与水平面的夹角为20°~25°.锚杆配合框架梁使用,锚头采用弯钩与框架梁主筋焊接或绑扎牢固,支架与锚杆采用焊接连接。
锚杆锚孔直径110mm,注浆材料一般环境下采用M30水泥砂浆或水泥浆,注浆压力不小于0。
2MPa.4、边坡开挖必须从上到下分层开挖,开挖一级后,及时施工锚杆、框架梁.在施工框架梁时,必须采用人工开槽的方式嵌入坡面,其中节点间距3m嵌入深度为0.25m,节点间距4m嵌入深度为0。
3m。
5、路堑顶设置镶边。
当堑顶开挖轮廓线不顺直时,镶边外侧轮廓应根据开挖堑顶轮廓确定,镶边不得悬空;路堑坡脚设置护脚;起讫点处采用M7.5浆砌片石镶边加固,宽0.5m,厚0.6m。
边坡平台设置边坡平台截水沟,施工顺序从下到上,注意坡面排水的顺接。
详见下图。
6、框架梁框架内结构钢筋详见框架梁截面图,主筋采用HRB400Φ16螺纹钢,每个断面8根,框架纵向设置HRB335Φ8钢筋,间距20cm.7、纵向每隔3个框架(3D间距)于框架中部设伸缩缝一道,缝宽0。
02m,缝内填塞沥青麻筋。
路基边坡锚杆框架梁施工工艺标准
路基边坡锚杆框架梁施工工艺目录1. 适用范围 (1)2. 主要应用标准和规范 (1)3. 施工准备 (1)3.1. 技术准备 (1)3.2. 机具准备 (1)3.3. 材料准备 (1)3.4. 作业条件 (1)4. 施工操作工艺 (2)4.1. 工艺流程图 (2)4.2. 锚索(杆)施工操作步骤及方法 (3)5. 质量标准 (14)6. 成品保护 (15)7. 质量记录 (16)8. 安全、环保措施 (16)8.1. 安全措施 (16)8.2. 环保措施 (17)1.适用范围路堑高边坡锚索(杆)框架梁防护工程。
2.主要应用标准和规范(1)《公路工程质量检验评定标准》(JTGF80/1-2017)。
(2)《公路路基施工技术规范》(JTG/T 3610-2019)。
(3)《公路工程施工安全技术规范》(JTGF90-2015)。
(4)《公路土工合成材料应用技术规范》(JTG/TD32—2012)。
(5)《爆破安全规程》(GB6722-2014)。
3.施工准备3.1.技术准备(1)认真查阅设计图纸及地质勘探资料,熟悉和分析施工现场的地质、水文资料,对施工范围内的地质情况等有深入的了解。
(2)熟悉相关施工技术规范要求,结合实际编制施工组织设计,编制分项工程开工报告,报请监理工程师审批。
(3)申请分项工程开工,开工条件包括开工报告、锚筋材料试验、浆体材料试验、配合比试验、相关机械设备进场等。
并应注意张拉设备及有关机具应进行标定。
3.2.机具准备(1)开挖设备:挖掘机、装载机、破碎锤(2)运输设备:砼运输车、装载机、自卸汽车(3)张拉设备:千斤顶、电功油泵(4)钻孔设备:潜孔钻、空压机(5)注浆设备:压浆机3.3.材料准备锚索材料:锚索选用抗拉强度1860MPa,Φ15.24mm高强度、低松弛无粘结预应力钢绞线。
3.4.作业条件施工前先进对坡面修整,必须将松散的浮石和岩渣清除,用浆砌片石填补空洞,对坡面缝隙进行封闭处理。
锚杆框架梁施工方案

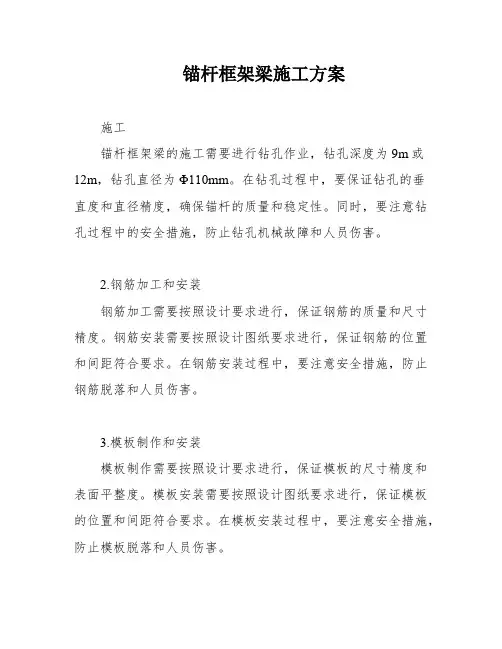

锚杆框架梁施工方案施工锚杆框架梁的施工需要进行钻孔作业,钻孔深度为9m或12m,钻孔直径为Φ110mm。
在钻孔过程中,要保证钻孔的垂直度和直径精度,确保锚杆的质量和稳定性。
同时,要注意钻孔过程中的安全措施,防止钻孔机械故障和人员伤害。
2.钢筋加工和安装钢筋加工需要按照设计要求进行,保证钢筋的质量和尺寸精度。
钢筋安装需要按照设计图纸要求进行,保证钢筋的位置和间距符合要求。
在钢筋安装过程中,要注意安全措施,防止钢筋脱落和人员伤害。
3.模板制作和安装模板制作需要按照设计要求进行,保证模板的尺寸精度和表面平整度。
模板安装需要按照设计图纸要求进行,保证模板的位置和间距符合要求。
在模板安装过程中,要注意安全措施,防止模板脱落和人员伤害。
4.混凝土浇筑混凝土浇筑需要按照设计要求进行,保证混凝土的质量和密实度。
在混凝土浇筑过程中,要注意混凝土的均匀性和密实性,同时要注意安全措施,防止混凝土坍塌和人员伤害。
5.锚杆注浆锚杆注浆需要按照设计要求进行,保证注浆质量和均匀性。
在注浆过程中,要注意注浆压力和流量的控制,同时要注意安全措施,防止注浆管道破裂和人员伤害。
四、施工安全措施1.严格遵守施工安全规定,确保人员和设备的安全。
2.对施工现场进行周密的安全检查,及时发现和处理安全隐患。
3.对施工人员进行安全教育和培训,提高安全意识和技能水平。
4.加强施工现场的管理和监督,确保施工质量和安全。
为了进行钻孔工作,需要先搭设双层钢管支架,并根据设计要求和土层条件来定位孔位并做好标记。
作业面场地要求平坦、坚实且有排水沟,宽度应大于4m。
钻机就位后,要保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。
钻机的倾角应为35°、25°,坡脚至上第一根锚杆下倾角为35°,其余锚杆下倾角为25°,并将钻机固定。
在钻进过程中,需要精心操作,保持精神集中,合理掌握钻进参数和速度,以防止埋钻、卡钻等各种孔内事故。
路基锚杆框架梁施工作业指导书
新建大冶北至阳新铁路DYSG-1标段路基工程编号:LJ-FH-03锚杆框架梁施工作业指导书单位:编制:审核:批准:2016年4月16日发布 2016年4月20日实施目录1.适用范围及目的 (2)2.编制依据 (2)3作业准备 (3)4.技术要求 (3)5.施工程序与工艺流程 (4)6.施工要求 (5)7.劳动组织 (11)8.材料要求 (12)9.设备机具配置 (12)10.质量控制与检验 (12)11.施工注意事项 (14)12.安全及环保要求 (15)新建大冶北至阳新铁路DYSG-1标段路基工程锚杆框架梁施工作业指导书1.适用范围及目的为规范指导锚杆框架梁施工,明确路基锚杆框架梁工程施工工艺、操作要点和相应的工艺标准,指导、规范路基锚杆框架梁工程施工。
作业指导书中相应的内容适用于大冶北至阳新铁路DYSG-1标所有路基锚杆框架梁施工。
具体施工段落如下:2.编制依据2.1《高速铁路路基工程施工质量验收标准》(TB10751-2010)2.2《高速铁路路基工程施工技术规程》(Q/CR 9602-2015)2.3《铁路混凝土工程施工质量验收标准》(TB10424—2010)2.4《铁路边坡防护及防排水工程施工质量验收补充规定》2.5新建大冶北至阳新铁路路基设计大样图集及路基工点图3作业准备3.1内业技术准备3.1.1熟悉施工图,进行现场核对。
重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、气象等情况作详细调查了解,根据实际地形,核查施工图中框架梁设置是否合理,沉降缝设置是否合理。
当施工图与实际地形相符时,由技术部门提报详细的材料计划给材料部门。
3.1.2编制作业指导书,在开工前组织技术人员认真学习实施性施工组织设计,审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
3.2外业技术准备3.2.1测量组需对边坡按设计坡率进行放样,并用横纵交叉线绳拉直,以便确定边坡修整的情况,且测量组需做好书面和现场的技术交底工作。
锚杆框架梁施工方案
目录1 编制依据 (1)2 适用范围 (1)3 工程概况 (1)3.1 总体工程概况 (1)3.2 首件工程工点概况 (2)3.3 首件工程设计工程量 (4)3.4 气候水文及地形概况条件 (4)4 首件工程管理目标 (5)4.1 质量目标 (5)4.2安全目标 (5)4.3环水保目标 (5)4.4技术指标 (6)4.5 质量控制标准 (6)4.6 首件目的 (7)5 首件工程进度计划安排 (7)6 资源配置情况 (8)6.1 人员配置计划 (8)6.2 机械、设备配置计划 (8)6.3 材料配置计划 (9)7 施工准备 (10)7.1 技术准备 (10)7.2 现场准备 (10)7.3 施工便道 (10)8 施工工艺及方案 (10)8.1 工艺流程 (10)8.2 施工方法 (10)9 质量通病及预防措施 (23)10 质量保证体系及保证措施 (24)10.1 组织措施 (24)10.2技术措施 (24)11、安全保证体系及措施 (25)11.1 安全管理机构与体系 (25)11.2 建立健全安全管理制度 (25)11.3 严抓安全生产纪律 (26)11.4 开展安全教育 (26)11.5 安全检查制度化 (27)11.6 首件工程危险源识别、评价 (27)11.7 首件工程安全施工保证措施 (29)11.8 首件工程安全生产费用投入计划 (30)12 环水保及文明施工保证措施 (30)12.1 文明施工措施 (30)12.2 环水保措施 (31)13 冬、雨季和特殊时段施工保证措施 (31)13.1冬季施工安排及措施 (31)13.2雨季施工安排及措施 (34)锚杆框架梁首件工程施工方案1 编制依据1.1 国家、交通部、贵州省相关法律、法规及文件;1.2 《公路路基施工技术规范》(JTG F10-2006);1.3 《公路工程质量检验评定标准》(JTG F80/1-2017);1.4 《公路工程技术标准》(JTG B01-2004);1.5 《公路水运工程品质工程评价标准》;1.6 《公路水运工程施工安全标准化指南》;1.7 《公路工程施工安全技术规范》(JTGF90-2015)1.8 贵州省交通运输厅《贵州省公路水运工程质量发展纲要(2016-2020 年)》(黔交建设〔2016〕101 号)、《贵州高速公路集团有限公司高速公路建设项目品质工程打造行动计划》、《建设工程质量管理条例》(国务院令第 279 号);1.9 贵州省都匀至安顺公路路基、桥隧工程施工招标《招标文件》及本标段合同文件;1.10 《贵州省都匀至安顺公路第**合同段两阶段施工图设计》;1.11 《都安项目管理办法》;1.12 《都安高速绿色公路品质工程任务清单》;1.13 《都安项目工地建设标准化实施指南》;1.14 现场调查资料;1.15 我部现有机械设备、技术力量和类似施工经验。
路基锚杆框架梁技术交底
2.2.4施工方法 锚杆框架施工 (1)锚杆孔测量放线 按设计立面图要求,在锚杆施工范围内,起止点用仪器设置固定 桩,中间视条件加密,并应保证在施工阶段不得损坏。其它孔位 以固定桩为准钢尺丈量,全段统一放样,孔位误差不得超过±30 mm。测定的孔位点,埋设半永久性标志,严禁边施工边放样。 竖梁的具体开挖长度可根据实际边坡高度确定,但锚杆的位置须 按等分坡面的长度进行放样,其间距可适当调整。如遇既有刷方 坡面不平顺或特殊困难场地时,需经设计监理单位认可,在确保 坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定 位。 (2)钻孔设备 钻孔机具的选择,根据锚固地层的类别、锚杆孔径、锚杆深度、 以及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻 机钻孔成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的 地层中采用跟管钻进技术。
二.施工工艺及技术要求 2.1 主要机械设备配置 挖掘机、装载机、推土机、吊车、自卸汽车、 潜孔钻、压浆机、空压机等。 2.2 施工方法及工艺 2.2.1施工准备 ⑴施工前,仔细查明地上、地下有无管线,提 前拆除。 ⑵开挖前,测量放线;按永临结合原则,做好 堑顶防排水设施。 •2.2.2施工程序:施工程序为:施工准备→测 量放线→锚杆施工→开挖框架槽→钢筋绑扎→ 模板安装→混凝土浇注→框架内客土植草。
(9)锚杆体制作及安装 锚杆杆体采用(Ø32)螺纹钢筋,沿锚杆轴线方向每隔1.5 m设置一组钢筋定 位器,保证锚杆的保护层厚度不低于30 mm。锚筋尾端防腐采用刷漆、涂 油等防腐措施处理。锚杆端头应与框架梁钢筋焊接,如与框架钢筋、箍筋 相干扰,可局部调整钢筋、箍筋地间距,竖、横主筋交叉点必须绑扎牢固。
钻孔施工
(5)钻进过程 钻进过程中对每个孔的地层变化,钻进状态(钻压、钻速)、地下水及一些特殊情况 作好现场施工记录。如遇塌孔缩孔等不良钻进现象时,须立即停钻,及时进行固壁灌 浆处理(灌浆压力不小于0.2MPa),待水泥砂浆初凝后,重新扫孔钻进。 (6)孔径孔深 钻孔孔径、孔深要求不得小于设计值,孔口偏差≤±30mm,孔深允许偏差为+500mm。 为确保锚杆孔直径,要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度, 要求实际钻孔深度大于设计深度0.2 m以上。 (7)锚杆孔清理 钻进达到设计深度后,不能立即停钻,要求稳钻1~2分钟,防止孔底达不到设计孔径、 孔深。钻孔孔壁不得有沉碴及水体粘滞,必须清理干净,在钻孔完成后,使用高压空 气(风压0.2~0.4MPa)将孔内岩粉或土体泌水全部清除出孔外,以免降低水泥砂浆与 孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外,不得采用高压水冲洗。若遇 锚孔中有承压水流出,待水压、水量变小后方可下安锚筋与注浆,必要时在周围适当 部位设置排水孔处理。处理锚孔内部积聚水体,一般采用灌浆封堵二次钻进等方法处 理。 (8)锚杆孔检验 锚杆孔钻孔结束后,须经现场监理检验合格后,方可进行下道工序。孔径、孔深检查 一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔,要求验孔过程中 钻头平顺推进,不产生冲击或抖动,钻具验送长度满足设计锚杆孔深度,退钻要求顺 畅,用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方 位,全部锚孔施工分项工作合格后,即可认为锚孔钻造检验合格。
锚杆框架梁施工方案(3篇)
第1篇1. 工程名称:某深基坑支护工程2. 工程地点:某市某区某道路3. 工程规模:该工程为深基坑支护工程,基坑深度约为6米,支护长度约为100米。
4. 施工单位:某建筑施工有限公司5. 施工时间:2019年10月1日至2020年3月31日二、施工方案1. 工程特点(1)基坑深度较大,地质条件复杂,对支护结构要求较高。
(2)基坑周边环境复杂,需充分考虑周边建筑物、道路及地下管线等设施的保护。
(3)施工过程中,需严格控制施工质量,确保支护结构的稳定性和安全性。
2. 施工原则(1)确保支护结构的稳定性和安全性,满足设计要求。
(2)遵循先支护、后开挖的原则,确保施工安全。
(3)尽量减少对周边环境的影响,降低施工噪声和振动。
(4)合理组织施工,提高施工效率,降低施工成本。
3. 施工工艺(1)施工准备1)场地平整:对施工现场进行平整,确保施工场地平整,无积水。
2)材料准备:根据设计要求,准备锚杆、框架梁、钢筋、混凝土等材料。
3)机械设备:准备挖掘机、吊车、搅拌机、振捣器等机械设备。
4)人员组织:成立施工队伍,明确各岗位职责。
(2)施工步骤1)基坑开挖:采用挖掘机进行基坑开挖,分层开挖,每层厚度不超过1.5米。
2)锚杆施工a. 钻孔:采用钻机进行钻孔,钻孔直径不小于锚杆直径,钻孔深度根据设计要求确定。
b. 锚杆安装:将锚杆插入钻孔中,确保锚杆与孔壁紧密接触。
c. 锚杆锚固:采用注浆锚固,注浆材料为水泥浆,注浆压力根据设计要求确定。
3)框架梁施工a. 钢筋绑扎:按照设计要求,将钢筋绑扎成框架梁形状。
b. 模板支设:根据框架梁尺寸,支设模板。
c. 混凝土浇筑:采用搅拌机将混凝土搅拌均匀,然后浇筑到模板中,振捣密实。
4)养护:混凝土浇筑完成后,进行养护,养护时间根据设计要求确定。
5)拆除模板:混凝土养护达到设计要求后,拆除模板。
(3)施工注意事项1)锚杆施工:钻孔深度、锚杆长度、注浆压力等参数需严格按照设计要求执行。
路基锚杆框架梁讲解
养生 回填客土、挂网、绿化
锚杆制作 锚杆运输
验槽
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
2.2.4施工方法 锚杆框架施工 (1)锚杆孔测量放线 按设计立面图要求,在锚杆施工范围内,起止点用仪器设置固定桩,中间视条件加密,并应保证 在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量,全段统一放样,孔位误差不得超过±30 mm。测定的孔位点,埋设半永久性标志,严禁边施工边放样。 竖梁的具体开挖长度可根据实际边坡高度确定,但锚杆的位置须按等分坡面的长度进行放样,其 间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时,需经设计监理单位认可,在确保 坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。 (2)钻孔设备 钻孔机具的选择,根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔 设备。岩层中采用MG-50锚杆钻机钻孔成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的 地层中采用跟管钻进技术。
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
(3)钻机就位 利用φ48mm×3.5mm脚手架杆搭设平台,平台 用锚杆与坡面固定,钻机用三脚支架提升到平 台上。锚杆孔钻进施工,搭设满足相应承载能 力和稳固条件的脚手架,根据坡面测放孔位, 准确安装固定钻机,并严格认真进行机位调整, 确保锚杆孔开钻就位纵横误差不得超过±30 mm,高程误差不得超过±30 mm,钻孔倾角 和方向符合设计要求,倾角允许误差位±1.0°, 方位允许误差±2.0°。锚杆与水平面的交角z不 大于45°,设计为20°~25°之间。钻机安装要 求水平、稳固,施钻过程中应随时检查。 (4)钻进方式 钻孔要求干钻,禁止采用水钻,以确保锚杆施 工不至于恶化边坡岩体的工程地质条件和保证 孔壁的粘结性能。钻孔速度根据使用钻机性能 和锚固地层严格控制,防止钻孔扭曲和变径, 造成下锚困难或其它意外事故
锚杆框架梁施工方案全过程解析
锚杆框架梁施工方案全过程解析一、锚杆框架梁施工流程确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→制作框架梁。
1、沿着坡面搭设钢管架,钢管架按照两层搭设,保证施工人员的操作平台安全。
2、钻孔前,根据设计要求和土层条件,定出孔位,做出标记。
3、作业面场地要平坦、坚实、有排水沟,场地宽度大于4m。
4、钻机就位后,保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。
使钻机倾角为35°、25°,坡脚至上第一根锚杆下倾角为35°其余锚杆下倾角25°并将钻机固定。
5、在钻进过程中,精心操作,精神集中,合理掌握钻进参数,合理掌握钻进速度,防止埋钻、卡钻等各种孔内事故。
一旦发生孔内事故,应争取一切时间尽快处理。
6、钻孔完毕后,用高压空气(0.4MPa)清孔。
7、锚杆杆体的组装与安放按设计要求制作锚杆,为使锚杆处于钻孔中心,应在锚杆杆件上安设定中架或隔离架。
锚杆钢筋或钢丝平直、顺直、除油除绣。
杆体自由段应用塑料布或塑料管包扎,与锚固体连接处用铅丝绑扎。
安放锚杆杆体时,应防止杆体扭曲、压弯,注浆管宜随锚杆一同放入孔内,管端距孔底为50-100mm,杆体放入角度与钻孔倾角保持一致,安好后使杆体始终处于钻孔中心。
若发现孔壁坍塌,应重新透孔、清孔,直至能顺利送入锚杆为止。
8、注浆材料应根据设计要求确定,一般宜选用水泥:砂=1:1-1:2,水灰比0.38-0.45的水泥砂浆或水灰比0.40-0.45的纯水泥浆,必要时可加入一定量的外加剂或掺合料。
浆液应搅拌均匀,过筛,随搅随用,浆液应在初凝前用完,注浆管路应经常保持畅通。
常压注浆采用砂浆泵将浆液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注浆。
浆液硬化后不能充满锚固体时,应进行补浆,注浆量不得小于计算量,其充盈系数为1.1-1.3。
注浆时,宜边灌注边拔出注浆管。
但应注意管口应始终处于浆面以下,注浆时应随时活动注浆管,待浆液溢出孔口时全部拔出,拔出套管,拔管时应注意钢筋有无被带出的情况,否则应再压进去直至不带出为止,再继续拔管。
锚杆框架梁防护施工方案(全)
锚杆框架梁施工方案目录锚杆框架梁施工方案 (1)1编制依据 (1)2工程概况 (1)3施工准备 (1)3.1施工技术准备 (1)3.2施工机械及人员准备 (2)机械投入计划表 (2)人员投入计划表 (2)4施工方法 (2)4.1施工工艺 (2)4.2搭设脚手架 (3)4.3锚杆钻孔 (4)4.3.1修整边坡 (4)4.3.2布设锚杆孔位 (4)4.3.3钻孔 (4)4.4清孔、验孔 (5)4.5锚杆安装 (5)4.5.1 锚杆制作 (5)4.5.2 插入锚杆 (5)4.6锚杆孔灌注水泥砂浆 (6)4.7锚杆抗拔试验 (6)4.8开挖框架梁基础 (6)4.9钢筋制作和安装 (6)4.10模板安装与加固 (9)4.11砼浇筑 (9)4.12砼养护 (9)4.13锚杆张拉 (10)4.14锚固工程质量验收 (10)4.15锚孔封锚 (11)4.16注意事项 (11)5质量保证措施 (12)5.1施工质量保证措施 (12)5.2检查与验收 (12)5.2.1基本要求 (12)5.2.2实测项目 (13)6安全保证措施 (13)6.1 锚杆施工安全保证措施 (13)6.2 框架梁施工安全保证措施 (14)6.3坡体变化监测 (14)7文明和环境保护施工 (14)锚杆框架梁施工方案1编制依据(1)《公路路基施工技术规范》(JTG F10-2006);(2)《公路工程施工安全技术规范》(JTG F90-2015);(3)《公路工程质量检验评定标准》(JTJF80/1-2012);(4)《公路工程集料试验规程》JTG F10-2000;(5)《公路桥涵技术规范》JTG F10-2011;(6)《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ08-16-2011)。
2工程概况项目位于偏远山区,道路两侧根据设计要求防护形式位锚杆框架梁。
本项目边坡防护锚杆框架梁共计4个段落,具体详见下表:锚杆框架梁施工段落及部位(暂定)3施工准备3.1施工技术准备(1)现场技术人员,带班班长应熟悉并审查图纸,并进行必要的现场调查核对,及时发现问题;对发现的问题应及时上报主管领导或项目工程技术部。
锚杆框架梁施工方案全过程解析!
7、锚杆杆体的组装与安放按设计要求制作锚杆,为使锚杆处于钻孔中心,应在锚杆杆件上安设 定中架或隔离架。锚杆钢筋或钢丝平直、顺直、除油除绣。杆体自由段应用塑料布或塑料管包 扎,与锚固体连接处用铅丝绑扎。安放锚杆杆体时,应防止杆体扭曲、压弯,注浆管宜随锚杆 一同放入孔内,管端距孔底为50-100mm,杆体放入角度与钻孔倾角保持一致,安好后使杆体始 终处于钻孔中心。若发现孔壁坍塌,应重新透孔、清孔,直至能顺利送入锚杆为止。
锚杆框架梁施工方案全过程解析!
一、锚杆框架梁施工流程
确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→制作框架梁。
1、沿着坡面搭设钢管架,钢管架按照两层搭设,保证施工人员的操作平台安全。
2、钻孔前,根据设计要求和土层条件,定出孔位,做出标记。
3、作业面场地要平坦、坚实、有排水沟,场地宽度大于4m。
五、施工注意事项
1. 避免工程质量通病 (1)根据设计要求和土层条件,认真编制施工组织设计,选择合理的钻进方法,认真操作,防 止发生钻孔坍塌、掉块、涌砂和缩径,保证锚杆顺利安插和顺利灌注。
(2)按设计要求正确组装锚杆,认真安插,确保锚杆安装质量。 (3)按设计要求严格控制水 泥浆水泥砂浆配合比,掌握搅拌质量,并使注浆设备和管路处于良好工作状态。
8、注浆材料应根据设计要求确定,一般宜选用水泥:砂=1:1-1:2,水灰比0.38-0.45的水泥砂 浆或水灰比0.40-0.45的纯水泥浆,必要时可加入一定量的外加剂或掺合料。浆液应搅拌均匀, 过筛,随搅随用,浆液应在初凝前用完,注浆管路应经常保持畅通。常压注浆采用砂浆泵将浆 液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注 浆。浆液硬化后不能充满锚固体时,应进行补浆,注 注浆时,宜边灌注边拔出注浆管。但应注意管口应始终处于浆面以下,注浆时 应随时活动 注浆管,待浆液溢出孔口时全部拔出,拔出套管,拔管时应注意钢筋有无被带出的情况,否则 应再压进去直至不带出为止,再继续拔管。注浆完毕应将外露的钢筋清洗干净,并保护好。
路基锚索框架梁施工方案
路基锚索框架梁施工方案我标段根据现场实际情况,特制定本施工方案:一、锚索框架梁防护在施工前,首先对原材料进行试验,并进行张拉设备的配套标定工作,砼配合比试验设计,然后按如下步骤进行施工:施工放样→边坡清理及孔位布置→搭设平台、钻孔→清孔→安装预应力钢绞线、注浆→框架砼施工(钢筋加工和模板安装)→按程序分级张拉预应力钢绞线锚固→二封锚、砼强度检测。
1、造孔:放样布孔,按设计要求将锚孔位置放在坡面上,采用φ50钢管脚手架搭设施工作业平台。
钻机用汽车吊提升到平台上安装就位,钻机就位后自上而下进行钻孔作业,钻孔使用液压潜孔钻机施钻,采用无水钻进的干法作业,以确保边坡地质条件不被恶化,保证孔壁稳定性。
钻孔过程应有专人负责,对地质情况及钻进情况详细记录,每钻进2米或地质变化时应取土样,土样应存放备查。
在钻孔过程中,对每个孔的地层变化、钻进状态、地下水及一些特殊情况,要及时反馈、采取措施。
若遇地层松动破碎时,应采用跟进套管的钻进技术,以确保孔壁完整不坍;如遇坍孔,应立即停钻,进行固壁灌浆处理,待水泥初凝后,重新清孔钻进。
当采用注浆护壁时,在浆液中可掺入适当剂量的速凝剂(初凝时间控制在3~8min),浆液初凝后即可继续钻进。
如果锚固端在预定位置提前进入或未能达到弱风化层,应提请变更设计。
钻孔过程使用测斜仪检测钻孔的角度及顺直度,及时纠偏,保证钻孔斜度控制在允许误差±1°之内。
为了确保锚孔深度,保证锚固段不小于设计长度,且必须嵌入弱风化岩层。
2、清孔:钻进达到设计深度后,不能立即停钻,要求稳钻1~2分钟,防止孔底尖灭、达不到设计孔深。
钻孔结束后用高压风进行清孔,孔壁不得有粘土或粉砂。
石屑和岩粉通过大量高压空气沿孔向孔口吹出,孔口处粉尘过大,易碍操作工人的视线影响操作,必须对孔口进行喷洒水雾的除尘方法,使岩粉与水雾同时沉积于地面,以保证动力不易损坏及影响操作工人的健康。
清孔完成后,应将孔口暂时封堵,避免碎屑杂物进入孔内。
锚杆框架梁施工方案
锚杆框架梁施工方案锚杆框架梁施工方案一、工程概况K230+214~K230+310主线右线右侧,地表坡度25~35°,坡体多已被开垦成耕地。
由于该段基岩岩性为泥质板岩,表层岩体受重力作用产生了大范围“膝折”变形现象,对高边坡稳定产生严重地不利影响。
采取以抗滑桩及锚杆框架梁为主的治理工程措施。
YK230+214~YK230+310段右侧二、三、四、五级边坡坡率为1:0.75,高度为8米,采取Φ25锚杆框架梁防护。
锚杆框架每片框架宽度12m,由6根横梁和4根肋柱连接组成,肋柱间距3m,横梁、竖肋截面尺寸为0.4m×0.4m,在结点处设置锚杆,坡脚至上第一根锚杆下倾角为35°其余锚杆下倾角25°,钻孔直径Φ90mm,二、三级边坡锚杆长为12m,四、五级边坡为10m。
二、施工准备1.材料(1)杆体材料选用Φ25钢筋,要求钢筋表面顺直、无锈蚀。
(2)水泥浆体材料:水泥选用普通硅酸盐水泥,细骨料应选用粒径小于2mm 的中细砂。
采用符合要求的水质,不使用污水,不使用PH值小于4的酸性水。
(3)试验准备:锚杆材料性能试验、钢筋性能试验;粗、细集料性能试验;砂浆、混凝土配合比试验。
2.作业条件(1)在锚杆施工前,根据设计要求、土层条件和环境条件,合理选择施工设备、器具和工艺方法。
(2)根据设计要求和机器设备的规格、型号,平整出保证安全和足够施工的场地。
(3)施工前,认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料和主要技术性能是否符合设计要求。
(4)施工测量放样:防护工程施工紧跟路堑开挖施工进行,根据路堑设计开挖坡面,放出边坡平台位置,根据设计要求和围岩情况,定出钻孔孔位,做出标记。
三、施工工艺1.钻孔(1)钻孔前,根据设计要求和土层条件,定出孔位,做出标记。
(2)作业面场地要平坦、坚实、有排水沟,场地宽度大于4m。
(3)钻机就位后,保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
养生 回填客土、挂网、绿化
锚杆制作 锚杆运输
验槽
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
2.2.4施工方法 锚杆框架施工 (1)锚杆孔测量放线 按设计立面图要求,在锚杆施工范围内,起止点用仪器设置固定桩,中间视条件加密,并应保证 在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量,全段统一放样,孔位误差不得超过±30 mm。测定的孔位点,埋设半永久性标志,严禁边施工边放样。 竖梁的具体开挖长度可根据实际边坡高度确定,但锚杆的位置须按等分坡面的长度进行放样,其 间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时,需经设计监理单位认可,在确保 坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。 (2)钻孔设备 钻孔机具的选择,根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔 设备。岩层中采用MG-50锚杆钻机钻孔成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的 地层中采用跟管钻进技术。
钻孔施工 中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
(5)钻进过程 钻进过程中对每个孔的地层变化,钻进状态(钻压、钻速)、地下水及一些特殊情况作好现场施工记 录。如遇塌孔缩孔等不良钻进现象时,须立即停钻,及时进行固壁灌浆处理(灌浆压力不小于 0.2MPa),待水泥砂浆初凝后,重新扫孔钻进。 (6)孔径孔深 钻孔孔径、孔深要求不得小于设计值,孔口偏差≤±30mm,孔深允许偏差为+500mm。为确保锚杆孔 直径,要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度,要求实际钻孔深度大于设计深 度0.2 m以上。 (7)锚杆孔清理 钻进达到设计深度后,不能立即停钻,要求稳钻1~2分钟,防止孔底达不到设计孔径、孔深。钻孔 孔壁不得有沉碴及水体粘滞,必须清理干净,在钻孔完成后,使用高压空气(风压0.2~0.4MPa)将 孔内岩粉或土体泌水全部清除出孔外,以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整 之岩体锚固外,不得采用高压水冲洗。若遇锚孔中有承压水流出,待水压、水量变小后方可下安锚筋 与注浆,必要时在周围适当部位设置排水孔处理。处理锚孔内部积聚水体,一般采用灌浆封堵二次钻 进等方法处理。 (8)锚杆孔检验 锚杆孔钻孔结束后,须经现场监理检验合格后,方可进行下道工序。孔径、孔深检查一般采用设计孔 径、钻头和标准钻杆在现场监理旁站的条件下验孔,要求验孔过程中钻头平顺推进,不产生冲击或抖 动,钻具验送长度满足设计锚杆孔深度,退钻要求顺畅,用高压风吹验不存明显飞溅尘碴及水体现象。 同时要求复查锚孔孔位、倾角和方位,全部锚孔施工分项工作合格后,即可认为锚孔钻造检验合格。
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
(3)钻机就位 利用φ48mm×3.5mm脚手架杆搭设平台,平台 用锚杆与坡面固定,钻机用三脚支架提升到平 台上。锚杆孔钻进施工,搭设满足相应承载能 力和稳固条件的脚手架,根据坡面测放孔位, 准确安装固定钻机,并严格认真进行机位调整, 确保锚杆孔开钻就位纵横误差不得超过±30 mm,高程误差不得超过±30 mm,钻孔倾角 和方向符合设计要求,倾角允许误差位±1.0°, 方位允许误差±2.0°。锚杆与水平面的交角z不 大于45°,设计为20°~25°之间。钻机安装要 求水平、稳固,施钻过程中应随时检查。 (4)钻进方式 钻孔要求干钻,禁止采用水钻,以确保锚杆施 工不至于恶化边坡岩体的工程地质条件和保证 孔壁的粘结性能。钻孔速度根据使用钻机性能 和锚固地层严格控制,防止钻孔扭曲和变径, 造成下锚困难或其它意外事故
注浆→制作框架梁→浇筑混凝土→养护。
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
框架梁雏形开挖
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
2.2.3施工工艺流程图
清刷边坡、开挖梁体雏形 钻孔清孔
施工准备 测量跟踪作业
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
(9)锚杆体制作及安装 锚杆杆体采用(Ø32)螺纹钢筋,沿锚杆轴线方向每隔1.5 m设置一组钢筋定位器,保证锚杆的 保护层厚度不低于30 mm。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框 架梁钢筋焊接,如与框架钢筋、箍筋相干扰,可局部调整钢筋、箍筋地间距,竖、横主筋交 叉点必须绑扎牢固。 安装前,要确保每根钢筋顺直,除锈、除油污,安装锚杆体前再次认真核对锚孔编号,确认 无误后再用高压风吹孔,人工缓慢将锚杆体放入孔内,用钢尺量测孔外露出的锚杆长度,计 算孔内锚杆长度(误差控制在-30~100 mm范围内),确保锚固长度。 制作完整的锚杆经监理工程师检验确认后,应及时存放在通风、干燥之处,严禁日晒雨淋。 锚杆在运输过程中,应防止钢筋弯折、定位器的松动。 (10)锚固注浆 常压注浆作业从孔底开始,实际注浆量一般要大于理论的注浆量,或以孔口不再排气且孔口 浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降,要补充注浆,直至注 满为止。注浆压力为不小于0.2MPa,注浆量不得少于计算量,压力注浆时充盈系数为 1.1~1.3。注浆材料宜选用水灰比0.45~0.5、灰砂比为1:0.5~1的M35水泥砂浆。注浆压力、 注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆结束后,将注浆管、注浆 枪和注浆套管清洗干净,同时做好注浆记录。
,连接方水井双线大桥和柯家沟1号双线中桥。该路基全长73.45米. 本段路基的路基类型为深路堑。边坡防护分为内容为锚杆框架梁、人 字护坡、抗滑桩等。
中交二航局成渝客运专线CYSG-3标二分部
中交二要机械设备配置 挖掘机、装载机、推土机、吊车、自卸汽车、潜孔钻、压浆机、空压机等。 2.2施工方法及工艺 2.2.1施工准备 ⑴施工前,仔细查明地上、地下有无管线,提前拆除。 ⑵开挖前,测量放线;按永临结合原则,做好堑顶防排水设施。 2.2.2施工程序: 测量定位→开挖梁体雏形→钻机就位→钻孔、清孔→安装锚杆→
二〇一一年 锚杆框架梁演示汇报材料
2011.6.30
➢中交二航局成渝客运专线CYSG-3标二分部
目录
1、工程概况 2、施工工艺 3、质量控制 4、总结与后期展望
中交二航局成渝客运专线CYSG-3标二分部
中交二航局成渝客运专线CYSG-3标二分部
• 1、工程概况 • 路基DK173+383.85-DK173+457.3位于四川省内江市永东乡境内
