蔡司全自动三次元培训教材
-三次元培训讲义
7、3-2-1法建立坐标系
平面、平面、平面：按照步骤进行
1、找正，确定第一轴向 2、旋转到轴线，确定第二轴向 3、平移，确定三个轴向的零点。 粗建坐标系 验证坐标系CTRL+W 精建坐标系 验证坐标系 注意选择工作平面 平面、圆、圆
平面、直线、点
30
9、自动测量没有CAD模型的特征元素
建立坐标系前的准备：
对照工件，分析图纸，明确以下要求： 一、明确工件的设计基准、工艺基准、检测基准，确定建立 零件坐标系时，应测量哪些元素来建立基准，并采用何种建 立坐标系方法。 二、确定需要检测的项目，应该测量哪些元素，以及测量这 些元素时，大致的先后顺序。 三、根据要测量的特征元素，确定工件合理的摆放方位，采 用合适的夹具，并保证尽可能一次装夹，完成所有元素的测 量，避免二次装夹。 四、根据工件的摆放方位及检测元素，选择合适的测头组件 ，并确定需要的测头角度。 工件图纸的分析过程，是工件检测的基础。分析完图纸后，应出 据一份详细的检测要求。
2、测点分布原则： 测量时，最大包容被测元素的有效范围。
3、测量二维元素时，需要选择工作平面。例Z正
在 PC-DMIS中, 当在测量二维元素、计算2D距离时，工作平面的 选择非常重要。定义有效的工作平面是非常重要的。
直线
圆
24
6、手动测量特征元素
元素类型 点 直线 至少测量点数及注意事项 P48 1 确认采点方向基本与工件表面垂直 2 注意工作平面的选择，直线将投影到工作平面方向，测量时的顺序非常
PRINT ：编程时加 MOVE 点按键。
PROBE ENABLE(1) 当此按键灯灭时，测头保护的 功能有效，但不记录测需要正常测点时，将灯按亮点 需要正常测点时，灯亮(2)测头平衡，模拟测头
蔡司三坐标培训计划.详解

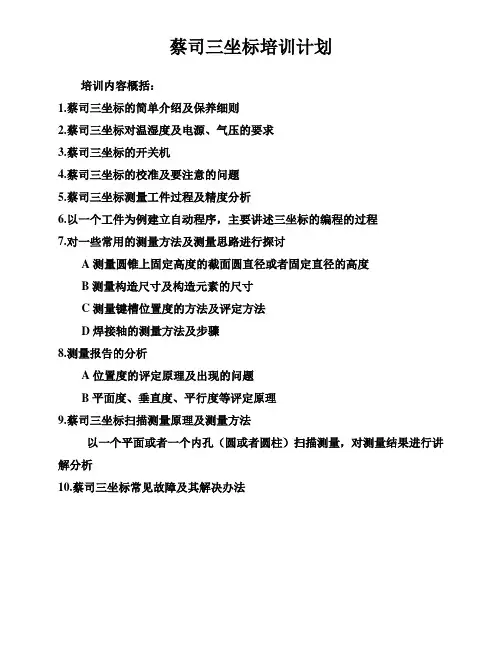

培训内容概括：1.蔡司三坐标的简单介绍及保养细则2.蔡司三坐标对温湿度及电源、气压的要求3.蔡司三坐标的开关机4.蔡司三坐标的校准及要注意的问题5.蔡司三坐标测量工件过程及精度分析6.以一个工件为例建立自动程序，主要讲述三坐标的编程的过程7.对一些常用的测量方法及测量思路进行探讨A测量圆锥上固定高度的截面圆直径或者固定直径的高度B测量构造尺寸及构造元素的尺寸C测量键槽位置度的方法及评定方法D焊接轴的测量方法及步骤8.测量报告的分析A位置度的评定原理及出现的问题B平面度、垂直度、平行度等评定原理9.蔡司三坐标扫描测量原理及测量方法以一个平面或者一个内孔（圆或者圆柱）扫描测量，对测量结果进行讲解分析10.蔡司三坐标常见故障及其解决办法1.蔡司三坐标的简单介绍及保养细则德国蔡司三坐标是在国际上比较有名的，一是它的精度比较高，二是它的运行稳定性及重复性比较好，三是德国蔡司三坐标所用的探头是三维的，可以在空间的360度方向探测，测量方向及测量误差自动进行补偿。
相对海康斯康三坐标的二维探头来说，精度比较高，测量稳定性及重复性就比较好。
对蔡司三座标的保养可以参考--------蔡司三坐标保养细则2. 蔡司三坐标对使用环境（温湿度及电源、气压）的要求VistaA对温度的要求18℃～22℃B湿度同样对机器的使用有很大的影响。
湿度过大，容易造成电子元器件的短路，需要配备除湿机；湿度过小，容易产生静电，需要配备加湿机。
Vista 对湿度的要求40％ to 60％C对气源的要求，要无水，无油，无尘（实际达不到），但纯度要达到99%以上；D一般要求压力6～10bar，根据不同型号的三坐标，相对Vista 来说要求压力6～8bar建议配备1）无油空压机或集中的干净气源2）储气罐3）粗过滤器4）压缩空气干燥机5）精密过滤器（除油）；精密过滤器（除尘）6）压力调节阀（带0——10bar压力表）E对电源的要求（相对Vista型号的三坐标）电压要求220±10% 频率50HZ±3.5% 最大总功率（UPS要求）1000V A3.蔡司三坐标的开关机开机：1）检查计量室的温湿度2）打开总电源、总气源检查气压压力3）按照安装顺序，依次打开稳压电源、UPS、空气过滤器等4）打开CMM（coordinate measuring machine）5）打开计算机外部设备，例如打印机、显示器6）打开计算机主机，进入xp系统7）双击桌面上的快捷图标登录Calypso软件，机器回零8）打开或者新建一个测量程序，开始测量关机：1）将测头停在合适的位置（一般要求z轴不暴露光栅尺，位于机器右后上方）2）保存当前测量程序3）退出Calypso软件（CMM主机不关，再次开机时CMM不再回零）4）退出XP系统5）依次关掉计算机的主机、显示器、打印机等PC设备6）按下紧急按钮，关掉CMM主机7）按照顺序依次关掉空气过滤器、UPS、稳压电源等8)关掉总电源、总气源注意:建议每次开关机时间间隔五分钟以上。
蔡司全自动三次元培训教材
笛卡尔坐标 圆柱坐柱 球坐标
坐 标 系
二、附加坐标系
资源→其它→坐标系 附加坐标系和基本 坐标系可以是相互独 立的坐标系，也可以 只在原有的基本坐标 系之上修改需要的相 关参数。
坐 标 系
三、元素坐标系
每个元素都有其自身坐标系，不同的元素其坐 标系不一样。
四、机器坐标系
系统在默认状态下会有自己的坐标系，其原点 在左上角。
曲 线 知 识
三、策略和评定
策略主要用于选择 曲线的获取方式
评定主要用于曲线 获取后的计算方法
曲线策略
曲线评定
曲 线 知 识
四、曲线输出
轮廓度 Sat曲线实体 曲线实体 ASCII文件 文件
硬 件 知 识
一、硬件
机器型号： 机器型号： CONTURA G2 机器坐标系及零点 量程： 量程：700*1000*600 最大载重量： 最大载重量：720公斤 公斤 精度： 精度：0.0018mm
元 素 采 集
定义:元素具有规则的几何形状, 定义:元素具有规则的几何形状,以不同的 方式定义,可以用测量机测量. 方式定义,可以用测量机测量. 通常我们这台机器有以下三种采集的方法
自动识别元素 构造元素 从模型上采集元素
元 素 采 集
一、自动识别元素
1 2
可以通过探针 打点自动获得的 元素。 元素。 注意每个元素 的合理打点数。 的合理打点数。
8 9
3 4
10
5 6 7
常用的测量元素 有如右图1~10 有如右图
元 素 采 集
二、构造元素
无法通过直接测量识别，需要用已测量的元素构造而成。 无法通过直接测量识别，需要用已测量的元素构造而成。
常见的构造元素
蔡司三坐标培训教材PPT课件
程
SUCCESS
THANK YOU
2019/8/6
可编辑
CNC 编 程
二、运行程序
1. 2.
设点 置击 运运 行行 程程 序序 参图 数标
运行程序图 标
1
3
2
4
5
6 7
8
CNC 编
三、导入CAD模型编程
导入模型的三种格式 从模型上采集元素 修改所采集元素的策略 建立工件坐标 输出特性
四、简单维护
每日酒精清理导轨 导轨上不能摆放物品 不要挤压导轨
蔡司三坐标相关网站
Thanks!!!
SUCCESS
THANK YOU
坐标系
三、元素坐标系
每个元素都有其自身坐标系，不同的元素其坐 标系不一样。
四、机器坐标系
系统在默认状态下会有自己的坐标系，其原点 在左上角。
坐标系
五、坐标变换
当图纸上的基准不 在同一线上或同一面 上时，需要通过坐标 变换来补正坐标
1. 坐标平移 2. 坐标按角度旋转 3. 坐标按距离旋转
特性输出
保存路径 选择“仅用中间点” 模
式 运行程序 备注：注意校准模式和标准球位
置测针所能校的角度
自动校准探针
数据备份
一、数据的备份
程序文件的备份 Config文件夹的备份 配置文件的备份
要数据备份文件存放的路径
机器配置
一、机器配置
设置路径
需要配置的有：
机器 探头 温度 管理员 控制
元素采集
定义:元素具有规则的几何形状,以不同的 方式定义,可以用测量机测量.
通常我们这台机器有以下三种采集的方法
自动识别元素 构造元素 从模型上采集元素
三次元培训教程
三次元培训教程标题：三次元培训教程引言：随着科技的不断发展，三次元技术已经逐渐成为各个领域的重要组成部分。
为了帮助大家更好地了解和应用三次元技术，我们特此推出本教程，通过系统的培训，让您掌握三次元技术的核心知识和应用技巧。
第一章：三次元技术概述1.1 三次元技术的定义三次元技术，又称三维技术，是指通过计算机技术对三维空间进行建模、渲染、动画等处理，从而实现虚拟现实、增强现实、三维打印等功能的技术。
1.2 三次元技术的应用领域三次元技术广泛应用于各个领域，包括工业设计、建筑设计、影视制作、游戏开发、医疗健康、教育等领域。
通过三次元技术，可以提高工作效率、降低成本、提升产品质量，为人们的生活带来更多便利。
第二章：三次元建模技术2.1 三次元建模的基本概念三次元建模是三次元技术的基础，通过对现实世界中的物体进行三维建模，使其在虚拟世界中具有真实的形态和属性。
2.2 三次元建模的常用软件目前常用的三次元建模软件有AutoCAD、3ds Max、Maya、Blender等。
这些软件功能强大，操作灵活，能够满足不同用户的需求。
2.3 三次元建模的基本步骤三次元建模的基本步骤包括：确定建模对象、收集建模素材、构建模型框架、调整模型细节、渲染模型效果等。
第三章：三次元渲染技术3.1 三次元渲染的基本概念三次元渲染是指将三维模型转换为二维图像的过程，通过渲染，可以使模型具有更加真实的光影效果和材质感。
3.2 三次元渲染的常用软件常用的三次元渲染软件有V-Ray、Arnold、Corona等。
这些软件能够提供高质量的渲染效果，满足不同场景的需求。
3.3 三次元渲染的基本步骤三次元渲染的基本步骤包括：设置渲染参数、调整光照效果、添加材质和纹理、渲染输出图像等。
第四章：三次元动画技术4.1 三次元动画的基本概念三次元动画是指通过计算机技术对三维模型进行动画制作，使其具有动态效果。
4.2 三次元动画的常用软件常用的三次元动画软件有3ds Max、Maya、Blender等。
三次元培训教材
影视制作案例
影视制作案例
在影视制作中，三次元技术可以用于 特效制作、场景搭建、道具设计等方 面，提高电影或电视剧的视觉效果 模技术，将实物道具转化为数字模型， 进行特效制作和场景合成，打造出更 加震撼的视觉效果。
07
总结与展望
总结
教材内容丰富
本教材涵盖了三次元领域的多个 方面，包括基础知识、技能提升、 案例分析等，为学习者提供了全
面的学习资源。
实践性强
教材注重实践应用，通过丰富的 实例和案例分析，帮助学习者掌 握实际操作技能，提高解决实际
问题的能力。
结构清晰
教材结构清晰，层次分明，便于 学习者系统地掌握知识体系，提
高学习效率。
未来发展方向
更新内容
随着三次元技术的不断发展，教材内容需要不断更新和完善，以 反映最新的技术和趋势。
总结词
市面上有许多三次元软件可供选择，如Maya、3ds Max、Blender等。
详细描述
Maya是一款专业的三维动画软件，功能强大，广泛应用于电影、游戏和广告行业。3ds Max是一款面向建筑师 和设计师的三维渲染和建模软件，适用于创建室内设计和建筑可视化效果。Blender是一款开源的三次元软件， 适合初学者和小型制作团队使用。
渲染概念
渲染是利用计算机图形学和图 像处理技术，将三维模型转换 成二维图像的过程。
渲染流程
包括几何、光照、纹理、渲染 等步骤，其中光照是渲染中的 核心部分。
渲染器类型
分为扫描线渲染器、光线追踪 渲染器和全局光照渲染器等。
高级渲染技术
01
02
03
光线追踪
利用光的折射、反射和漫 反射等特性，模拟真实的 光照效果，提高图像质量。
某司全自动三次元测量作业指导书
全自动三次元测量作业指导书1、适用范围：适用于Daisy564三次元的标准化作业2、目的：让任何测量员能熟练使用该测量仪，安全有效地进行标准化作业，完成测量任务。
3、测量：3.1 开机：打开气泵，放掉气泵、储气罐、干燥机内废水，当气泵压力大于0.5MPa，测量室温度20±5℃时，开启UPS，开启控制柜启动计算机，点击启动测量软件图标进入测量画面。
每日开机前必须放掉废水，否则会因气源不干净堵塞三次元气孔，造成仪器故障。
3.2校准测头：将校准球固定在大理石平台正中，测头转至A0B0。
3.2.1点测头—测头装配，弹出测头装配画面：双击选择PH10T—TP20TO-AG—TP20-STD-TO-M2-添加加长杆-添加球形测针；输入测头名称，保存后退出。
3.2.2点测头—测头校正，弹出测头校正画面：点参数设置—配置辅助参数，输入测杆直径10，标准球直径25，选择名义值关联后确定。
3.2.3在测头校正画面中点球形测针校正，调出测头名称，添加测头需要的角度，选择自动测量，全部测针，路径优化，开始后，用手柄移动测头在校准球球冠处打一点后，按确定，三次元将自动校正全部测针。
3.2.4检查每个测针的形状误差，小于0.003即为合格，如大于0.003则检查校准球固定情况，降低测量速度后重新校正。
3.3几何元素测量：3.3.1 点的测量：在测量部位点1点，选点测量，打开几何元素输入画面，输入理论值、3.3.2线的测量：在测量部位最少点2点，选线测量，打开几何元素输入画面，输入理由当前坐标原点向背测直线所做的垂足点。
3.3.3面的测量：在测量部位最少点3点，选面测量，打开几何元素输入画面，输入理论点为所有测点的重心点。
3.3.4圆的测量：在测量部位最少点3点，选圆测量，打开几何元素输入画面，输入理LAD直径，形状误差。
3.3.5球的测量：在球冠处最少点5点，选球测量，打开几何元素输入画面，输入理论LAD直径，形状误差。
三次元操作培训课件
Min/Max: 最小最大: 坐标系将尝试确 定零件的方位, 使所有输入特征处于 根据其关联尺寸确定的公差範围內, 此选项仅用于2D最佳擬合.
Rotate & Translate: 旋转和平移: 在 計算坐标系时将允許最大的自由度, 使其可以自由地旋转和平移.
量测精度: 3.5+5L/1000 um (big) 2.8+4L/1000 um (small) ( 2.6um 重复性)
标准球
二.结构介绍
紧急停止 手/自动 总电源
按钮
切换开关 开关
气压表
二.控制合
手柄
速度控制 三轴锁定 紧急停止 连机加电
组合功能 完成 空点 测针补尝
删除点
三.步骤
一. 测头校验 测头对话框基本內容 测针定义 柱形针定义及校验 盘形测针定义及校验 星型测针定义及校验 五方向测针定义及校验
面转向下一个激活平面时要通过的
面. Axis------指通过平面的法向矢量. 在 使用时Plus与Minus对后面的Value 指定的值沒有正負影响. Value------通过平面相对坐标系的值. 当通过平面与激活平面选择同样的
矢量时, 此处的值无效, 而以激活
平面的值为准.
3. 安全面设定实例1
二. 坐标系建立 2. 迭代法坐标系建立原理及方法
无CAD模型时迭代法坐标系的建立
如果沒有CAD模型, 创建的元素必须正确输入其理论值, 其坐标系建立方法与有CAD模型的建 立方法一致!
二. 坐标系建立
3. 最佳擬合坐标系建立原理及方法
用途与原理:
此方法可提高坐标系精度, 特別是对于曲线曲面类零件, 通过理论曲线和实际曲线的匹配得 到更精确的坐标系. 常用于有CAD模型的情況. 如下图所示, 该零件沒有任何可用于测量的元 素, 只能用最佳擬合坐标系建立方法建立坐标系.
2024年三次元培训教程
三次元培训教程引言：随着科技的不断发展，三次元技术已经逐渐成为各个领域的重要组成部分。
为了帮助大家更好地了解和应用三次元技术，我们特此推出本教程，通过系统的培训，让您掌握三次元技术的核心知识和应用技巧。
第一章：三次元技术概述1.1三次元技术的定义三次元技术，又称三维技术，是指通过计算机技术对三维空间进行建模、渲染、动画等处理，从而实现虚拟现实、增强现实、三维打印等功能的技术。
1.2三次元技术的应用领域三次元技术广泛应用于工业设计、建筑设计、影视动画、游戏开发、虚拟现实、医疗仿真、教育等领域。
1.3三次元技术的发展趋势随着科技的不断进步，三次元技术将更加智能化、自动化、普及化，其应用领域也将进一步扩大。
第二章：三次元建模技术2.1三次元建模的概念三次元建模是指通过计算机软件创建三维模型的过程，包括几何建模、纹理映射、光照渲染等步骤。
2.2常用的三次元建模软件常用的三次元建模软件有AutodeskMaya、3dsMax、Blender、ZBrush等。
2.3三次元建模的基本流程（1）确定建模目标（2）收集参考资料（3）创建基础模型（4）细化模型（5）纹理映射（6）光照渲染第三章：三次元渲染技术3.1三次元渲染的概念三次元渲染是指将三维模型转换为二维图像的过程，包括光线追踪、阴影、反射折射等效果。
3.2常用的三次元渲染软件常用的三次元渲染软件有V-Ray、Arnold、Corona、mentalray 等。
3.3三次元渲染的基本流程（1）设置渲染器（2）调整材质和灯光（3）设置渲染参数（4）渲染输出第四章：三次元动画技术4.1三次元动画的概念三次元动画是指通过计算机软件创建三维动画的过程，包括角色动画、场景动画、特效动画等。
4.2常用的三次元动画软件常用的三次元动画软件有AutodeskMaya、3dsMax、Blender 等。
4.3三次元动画的基本流程（1）确定动画目标（2）创建动画模型（3）设置关键帧（4）调整动画曲线（5）渲染输出第五章：三次元技术的应用实例5.1工业设计领域通过三次元技术，设计师可以快速创建和修改产品模型，提高设计效率。
蔡司三坐标编程培训计划详解
蔡司三坐标编程培训计划详解
简介
本文档旨在详细说明蔡司三坐标编程培训计划的内容和目标。
本计划旨在帮助参与者掌握蔡司三坐标编程的基本知识和技能，进一步提升其在相关领域的工作能力。
培训内容
- 蔡司三坐标测量原理和基础知识
- 蔡司三坐标编程软件的使用方法和操作技巧
- 蔡司三坐标编程常见问题解答和技巧分享
- 蔡司三坐标编程实践案例分析和讨论
培训目标
- 理解蔡司三坐标测量原理和基本概念
- 掌握蔡司三坐标编程软件的使用方法和操作技巧
- 能够运用蔡司三坐标编程技术进行测量和分析
- 掌握蔡司三坐标编程的常见问题解决方法和技巧
- 能够独立进行蔡司三坐标编程实践案例解决
培训方法
- 系统讲解：通过教师讲解，介绍蔡司三坐标编程的基本理论和技术知识。
- 实践操作：参与者将亲自操作蔡司三坐标编程软件，进行实际操作练和案例分析。
- 互动讨论：参与者和教师之间进行互动讨论，解答疑惑和分享经验。
培训计划
- 第一阶段：蔡司三坐标编程基础知识培训（1天）
- 第二阶段：蔡司三坐标编程软件操作培训（2天）
- 第三阶段：蔡司三坐标编程实践案例分析（2天）
- 第四阶段：蔡司三坐标编程应用技巧分享（1天）
培训评估
- 培训结束后，将进行蔡司三坐标编程知识和技能的考核，以评估参与者的研究成果和掌握程度。
结束语
通过本培训计划，参与者将能够全面掌握蔡司三坐标编程的基本知识和技能，提高其在相关领域的工作能力。
希望本计划能为参与者的职业发展和个人成长提供有力支持。
(仅供参考)DuraMAX三次元使用培训报告
标准球投影在Y/X平面
+Y
斜角
-X
+X
转角
-Y
附件1-6 第7步 ①点击“确定”； ②软件弹出提示窗口“请沿着测杆的方向探测”；
①
② 第8步 ①移动测针向下测量标准球最高点；
第9步 ①测针自动校正完成后，确认校正参数S值是否在1μm以下，
若大于1μm，则返回第5步重新校正；
②点击“手动更换探针”；
七、培训心得：
此次在深圳的培训让我们开阔了视野，这个过程我们可以通过不断地讨论、不断地提问来解决心中的疑惑，接 受快捷，知识面非常丰富全面，让我们受益匪浅。因为现有的SVA800A三次元Calyposo 4.0软件是全日文版，所以在 设备功能的探索上一直都是个难点，现在增添带有中文版的Calyposo 5.4软件，对我们挖掘设备功能、提高测量效 率具有很大的促进作用。学习中，我们感受到自己正走向专业化的道路，之前对一些知识只是明白其中的意思，但 并不知道该怎么去理论的概括。例如“安全距离”，培训前我们只是知道这个距离代表的是哪个距离，但却不能准 确的概括出来，培训后才知道安全距离的专业解释是：元素坐标系Z轴方向的退避距离。类似的培训对我们的技能水 平有很大的提高，期待以后还能有这样的机会，我们将以学到的知识为这个团队作出自己的贡献！
2、设备的关机步骤： 第1步 ①选择“文件”→点击“退出”；
第2步
①按照实际需求选择是否保存对测量程序所做的改变； ②点击“退出”； ③关闭电脑；
①
② 第3步 ①旋转钥匙开关至“0”；
第4步 ①旋转电源控制开关至“AUTO OFF”：
附件1-4 第5步 ①关闭控制柜总开关至“OFF”，完成关机动作。
①
②
附件1-5 第4步 ①将标准球紧固至平台中心位置；
三次元基础培训
PT 點
EL
橢圓 PN
投影 面
DI
計算 IN
距離
相交
LN 線 CY 圓柱 AN 角度 MR 記憶 ED 程式
呼出
結束
PL 面 CE 連接 TO 公差 SD 點的 DE 圖像
要素
計算
距離
放大
CR 圓 CS 坐標 LP 探針 LM 程式 PP 補償
系統
數據
輸入
點
CO 圓錐 DP 探針 CM 座標 KI 複製 TI 時間
1）輸入一個面 PL 2）參照工件及圖紙，在適當面上找定4點 3）輸入CS 1、3確定基準面
六、三次元基準建立及簡單測量
3.建立X、Y軸
①輸入線元素 LN 或用兩個元素連接成一條線 ②輸入 CS 3（X軸建立） ③依據圖紙選定一個元素輸入CS2、4原點確定
六、三次元基準建立及簡單測量
4.簡單測量
轉換
元素
顯示
SP 球 SY 分中 CP 轉換 RM 調出 RS 清除
測頭
程式
螢屏
六、三次元基準建立及簡單測量
1.探針直徑校正
①輸入DP 2 ②對標準球測量五點(頂點一點、截面大圓測量四點） ③螢幕顯示探針直徑（標準探針直徑相差太大則需要重新校準
2.座標建立 ①將工件擦拭乾淨於花崗岩平臺上固定 ②選一個面為座標基準面（投影面）
三、三次元的基礎知識（開、關機）
1開啟程式 ①接通氣源將氣壓調至適當壓力（3~4kg f/cm平方) ②按下POWER開關,接通三座標電源 ③打開電腦電源開關及螢幕顯示開關 ④輸入GEOPAK調出測量軟體 ⑤進入測量系統 ⑥調出探針數據或重新校正 ⑦進行測量
三、三次元的基礎知識（開、關機）
蔡司培训教材
探 针 系 统
四、自动更换探针
增加库位盒 定义主探针长度 定义库位盒位置 定义库位盒探针 定义接近参数 自动取放探针
自动探针更换
备注：库位的定义添加需要
用主探针进行
探 针 系 统
五、手动校动探针
备注：
校准判断 主探针 s<=0.0005mm 工作探针 s<=0.001mm
自动校准探针
数 据 备 份
一、数据的备份
程序文件的备份 Config文件夹的备份 配置文件的备份
要数据备份文件存放的路径
机 器 配 置
一、机器配置
设置路径
需要配置的有：
机器 探头 温度
管理员
控制
配置对话框
曲 线 知 识
一、曲线种类
2D曲线 3D曲线
二、曲线生成
名义值导入
公式生成
二、软件
Calypso软件 版本：4.10
硬 件 知 识
三、使用环境
温度：20℃±2℃ 湿度：50%±10% 气源：6磅 气压：4.8~5.2磅 电源：稳压、UPS
四、简单维护
每日酒精清理导轨 导轨上不能摆放物品 不要挤压导轨
Thanks!!!
a) 安全平面 b) 安全距离 c) 回退距离 d) 探针组的设定 e) 探针的设定
二、运行程序
1. 2. 设点 置击 运运 行行 程程 序序 参图 数标
CNC 编 程
运行程序图 标
1
2
3
4 5
6 7
8
CNC 编 程
三、导入CAD模型编程
导入模型的三种格式 从模型上采集元素 修改所采集元素的策略
DuraMAX三次元使用培训报告
第9步 ①鼠标“左键”选择空余库位，“右键”打开库位 编辑栏，点击“定义库位”；
附件1-11
第10步 ①移动测针至库位凹点正上方位置； ②点击“确定”；
第11步 ①点击“为库位设置探针”；
②选择标准探针名称；
③点击“确定”； ①
第12步
①依照第11步的方法，依次为另外两个库位设置 探针，完成探针库位校正； ②自动从库位上更换探针：移动测头到安全位置， 鼠标“左键”点击需要取出探针的库位，“右 键”打开库位编辑栏，点击“从库位安装探针” 即可。
4、探针库位校正步骤：（探针库位就是自动更换测针时，放置测针支架的位置） 第1步 ①执行《设备测针校正步骤》第1至3步骤将标准探针安装 在设备上： ②点击“自动更换探针”；
自动更换探针
附件1-9
第2步 ①将需要使用的探针安装在库位上（安装两个，空余一 个为标准针库位）；
一个凹点位置向外放置
第3步 ①点击“添加库位”；
注：“START”灯亮即可； 第6步 ①打开电脑开关，进入桌面后双击软件图标“CALYPSO5.4”；
第7步
①输入用户名以及密码，点击“确定”，若无 密码限制，则直接点击“确定”； ②移动测头到安全位置，点击“确定”，执行 初始化动作；
①
② 第8步 ①进入软件初期画面，完成开机动作。
附件1-3
型号的设备，故未能对“曲线”课程进行培训；待下MGC的设备购回后，厂家会安排上门进行培训；
六、DuraMAX设备的特点及与MGC现用SVA800A的差异：
区分
DuraMAX
SVA800A
1、设备软件系统为：Calyposo 5.4(带有中文版)；
2、主体部件生产厂家为：德国蔡司；
3、探头VAST-XXT：带有扫描式、触发式测量；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探 针 系 统
一、目的
获取红宝石的直径 探针间的相互位置关系
二、探头介绍
探头类型 探头允许最大承重50g
探头允许最大接长125mm
RDS VAST/XXT
探 针 系 统
三、手动装卸探针
探针组装 探针安装 探针卸载 探针定义
1. 探针组定义、添加、删除 2. 测针定义
旋转探头 增加测针 增加测针 创建探针组 旋转探头
建立工件坐标
输出特性
备注：其余编程步骤与无CAD
模型编程方法一样。
输 出 报 告 设 置
1.报告格式修改 2.报告表头修改 3.报告保存路径修改
用户输出格式 紧凑报告格式 缺省报告格式
探 针 系 统
探针校准目的 探头介绍 手动装卸探针 自动装卸探针 手动校准探针 自动校准探针
当图纸上的基准不 在同一线上或同一面 上时，需要通过坐标 变换来补正坐标
1. 坐标平移
2. 坐标按角度旋转
3. 坐标按距离旋转
特 性 输 出
一、基本尺寸输出
基本输出 角度输出 距离输出
特 性 输 出
二、形位公差输出
形状输出 位置输出
CNC 编 程
一、编程步骤
1. 建立工件坐标系 2. 建立安全平面 3. 采集测量元素 4. 元素策略及评定设置 5. 输出测量特性 6. 安全五项检查
探 针 系 统
四、自动更换探针
增加库位盒 定义主探针长度 定义库位盒位置 定义库位盒探针 定义接近参数 自动取放探针
自动探针更换
备注：库位的定义添加需要
用主探针进行
探 针 系 统
五、手动校动探针
备注：
校准判断 主探针 s<=0.0005mm 工作探针 s<=0.001mm
全自动三次元基本培训资料
培训大纲
一、软件知识
（一）基本知识
基本操作 元素采集 测量策略 坐标系 特性输出 CNC编程 输出报告设置 探针校准 数据备份 机器配置
培训大纲
（一）曲线知识
曲线生成 曲线策略和评定 曲线输出
二、硬件知识及基本知识
（一）CONTURA G2知识
（二）基本知识
基本操作
1、正确开关机顺序
元 素 采 集
定义:元素具有规则的几何形状,以不同的 方式定义,可以用测量机测量.
通常我们这台机器有以下三种采集的方法
自动识别元素 构造元素 从模型上采集元素
元 素 采 集
一、自动识别元素
1
可以通过探针 打点自动获得的 元素。 注意每个元素 的合理打点数。
2 8 9 3 4
10Βιβλιοθήκη 5 6 7二、附加坐标系
资源→其它→坐标系
附加坐标系和基本 坐标系可以是相互独 立的坐标系，也可以 只在原有的基本坐标 系之上修改需要的相 关参数。
坐 标 系
三、元素坐标系
每个元素都有其自身坐标系，不同的元素其坐 标系不一样。
四、机器坐标系
系统在默认状态下会有自己的坐标系，其原点 在左上角。
坐 标 系
五、坐标变换
自动校准探针
数 据 备 份
一、数据的备份
程序文件的备份 Config文件夹的备份 配置文件的备份
要数据备份文件存放的路径
机 器 配 置
一、机器配置
设置路径
需要配置的有：
机器 探头 温度
管理员
控制
配置对话框
曲 线 知 识
一、曲线种类
2D曲线 3D曲线
二、曲线生成
名义值导入
公式生成
二、软件
Calypso软件 版本：4.10
硬 件 知 识
三、使用环境
温度：20℃±2℃ 湿度：50%±10% 气源：6磅 气压：4.8~5.2磅 电源：稳压、UPS
四、简单维护
每日酒精清理导轨 导轨上不能摆放物品 不要挤压导轨
Thanks!!!
常用的测量元素 有如右图1~10
元 素 采 集
二、构造元素
无法通过直接测量识别，需要用已测量的元素构造而成。 常见的构造元素
• • • • 3D直线 相交 对称 最大最小结果
备注：常用的椭圆，圆槽，方槽，圆环最好不要自动识别， 当然有时也不能，测量时需要注意探测策略。
元 素 采 集
从模型上采集元素 常用的：
模型上截取 逆向获取
曲线元素
曲 线 知 识
三、策略和评定
策略主要用于选择 曲线的获取方式
评定主要用于曲线
获取后的计算方法
曲线策略
曲线评定
曲 线 知 识
四、曲线输出
轮廓度 Sat曲线实体
ASCII文件
硬 件 知 识
一、硬件
机器型号： CONTURA G2 机器坐标系及零点 量程：700*1000*600 最大载重量：720公斤 精度：0.0018mm
1.
2.
定义点 在圆柱上定义圆
备注:几乎所有元素可以通 过这两种方式解决。
测 量 策 略
不同的元素有不同的测量策略 常用的策略： 定义安全参数
1. 2. 3. 定义安全平面 定义回退距离 定义探针
定义测量方式
（打点还是扫描）
定义点列表
坐 标 系
一、基本坐标系
笛卡尔坐标 圆柱坐柱 球坐标
坐 标 系
a) 安全平面 b) 安全距离 c) 回退距离 d) 探针组的设定 e) 探针的设定
二、运行程序
1. 2. 设点 置击 运运 行行 程程 序序 参图 数标
CNC 编 程
运行程序图 标
1
2
3
4 5
6 7
8
CNC 编 程
三、导入CAD模型编程
导入模型的三种格式 从模型上采集元素 修改所采集元素的策略
详见操作指导书
2、软件基本操作
（1）、软件启动
启动软件后，出现如下对话框图示1，直接确定，等待系统出现 归零对话框图示2，点击确定。
图示1
图示2
基本操作
（2）、进入软件界面如下：
基本操作
（3）、软件基本操作 I. 创建新的测量程序
II. 打开已有的测量程序 III. 保存测量程序
IV. 关闭测程序
手动校准探针
主探针校准 工作探针校准 探针被动校准 探针几何再校准
探 针 系 统
六、自动校准探针
新建程序 建立机器坐标系 增加“探针校准”特性 选择校准的探针 定义“缺省输出报告” 保存路径 选择“仅用中间点” 模 式 运行程序 备注：注意校准模式和标准球位 置测针所能校的角度
