实验二电位、电压的测定电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。

电位图是一种平面坐标一、四两象限内的折线图。

其纵坐标为电位值，横坐标为各被测点。

要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。

以图3-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序、均匀间隔标上A 、B 、C 、D 、E 、F 、A 。

再根据测得的各点电位值，在各点所在的垂直线上描点。

用直线依次连接相邻两个电位点，即得该电路的电位图。

在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。

在电路中电位参考点可任意选定。

对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。

三、实验设备序号名称型号与规格数量备注 1 直流可调稳压电源0~30V 二路 DG04 2 万用表 1 自备 3 直流数字电压表 0~200V1 D31 4电位、电压测定实验电路板1DG05四、实验内容利用DG05实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。

＋－6V U 1R R R R R 123455105105103301KA BCDEF ＋－12VU 2I 1I 2I 3m A电源插头电流插座＋－1. 分别将两路直流稳压电源接入电路，令U1＝6V，U2＝12V。

（先调准输出电压值，再接入实验线路中。

）2. 以图3-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。

3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。

电位参考点φ与U φAφBφCφDφEφF U AB U CD U DE U FAA计算值测量值相对误差D计算值测量值相对误差五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。

电工学_实训总结报告

一、实训目的本次电工学实训旨在使学生掌握电工学的基本理论和基本技能，培养学生的动手能力、分析问题和解决问题的能力，提高学生的综合素质。

通过本次实训，使学生能够熟练运用电工学的基本原理和实验方法，为今后的学习和工作打下坚实的基础。

二、实训时间2022年x月x日至2022年x月x日。

三、实训地点实验楼电工实验室四、实训内容及要求1. 实验一：电路的基本连接（1）了解电路的组成和基本连接方式；（2）掌握电路图、实物图和等效电路图的相互转换；（3）学会使用万用表、示波器等电工测量仪器。

2. 实验二：电路的基本分析方法（1）掌握基尔霍夫定律、欧姆定律等基本定律；（2）学会使用叠加定理、戴维南定理等电路分析方法；（3）熟练运用计算机辅助设计软件进行电路仿真。

3. 实验三：电路元件的测试（1）了解电路元件的特性和参数；（2）学会使用电阻、电容、电感等元件的测试仪器；（3）掌握电路元件的测量方法和误差分析。

4. 实验四：交流电路的测量与分析（1）了解交流电路的基本概念和特性；（2）学会使用交流电压表、交流电流表等测量仪器；（3）掌握交流电路的测量方法和分析方法。

5. 实验五：三相电路的测量与分析（1）了解三相电路的基本概念和特性；（2）学会使用三相电压表、三相电流表等测量仪器；（3）掌握三相电路的测量方法和分析方法。

五、实训成果与体会1. 成果通过本次电工学实训，我掌握了电路的基本连接、基本分析方法、电路元件的测试、交流电路和三相电路的测量与分析等基本技能。

同时，我还学会了使用万用表、示波器、计算机辅助设计软件等电工测量仪器。

2. 体会（1）理论知识与实践相结合。

通过本次实训，我深刻体会到理论知识在实践中的重要性，只有将理论知识与实际操作相结合，才能更好地掌握电工学的基本技能。

（2）动手能力的提高。

在实训过程中，我学会了如何使用各种电工测量仪器，提高了自己的动手能力。

（3）解决问题的能力。

在实训过程中，我遇到了一些实际问题，通过查阅资料、请教老师和同学，最终解决了这些问题，提高了自己的问题解决能力。

电工实验报告范文

实验名称：交流电路参数测量实验目的：1. 熟悉交流电路的基本元件和连接方式。

2. 学习交流电压、电流的测量方法。

3. 掌握交流电路参数的计算方法。

实验时间：2023年X月X日实验地点：实验室实验器材：1. 交流电源2. 交流电压表3. 交流电流表4. 电阻器5. 电容器6. 电感器7. 导线8. 连接器9. 实验记录本实验原理：交流电路中，电压和电流的大小和方向都随时间变化。

交流电压和电流的有效值、相位差、阻抗等参数是交流电路分析的重要依据。

本实验通过测量交流电路中的电压、电流，计算交流电路的参数。

实验步骤：1. 将交流电源接入电路，将电阻器、电容器、电感器按实验要求连接好。

2. 使用交流电压表和交流电流表分别测量电阻器、电容器、电感器两端的电压和流过它们的电流。

3. 记录实验数据，包括电压、电流的有效值、相位差等。

4. 根据实验数据，计算交流电路的阻抗、功率因数等参数。

实验数据及结果分析：一、电阻器实验数据电压U（V）：220电流I（A）：1.2阻抗Z（Ω）：182.5功率因数cosφ：0.9二、电容器实验数据电压U（V）：220电流I（A）：2.5阻抗Z（Ω）：88.2功率因数cosφ：0.2三、电感器实验数据电压U（V）：220电流I（A）：0.8阻抗Z（Ω）：275功率因数cosφ：0.4结果分析：1. 通过实验数据可以看出，电阻器、电容器、电感器的阻抗与电压、电流的关系符合交流电路的基本规律。

2. 功率因数的大小反映了电路的有功功率与视在功率的比值，实验结果表明，电容器的功率因数最小，电感器的功率因数次之，电阻器的功率因数最大。

3. 电阻器、电容器、电感器的阻抗与频率有关，实验中未涉及频率的变化，故未进行阻抗与频率关系的分析。

实验总结：本次实验通过测量交流电路中的电压、电流，计算交流电路的参数，使我们对交流电路的基本元件和连接方式有了更深入的了解。

在实验过程中，我们掌握了交流电压、电流的测量方法，以及交流电路参数的计算方法。

电工学实验报告

电工学实验报告

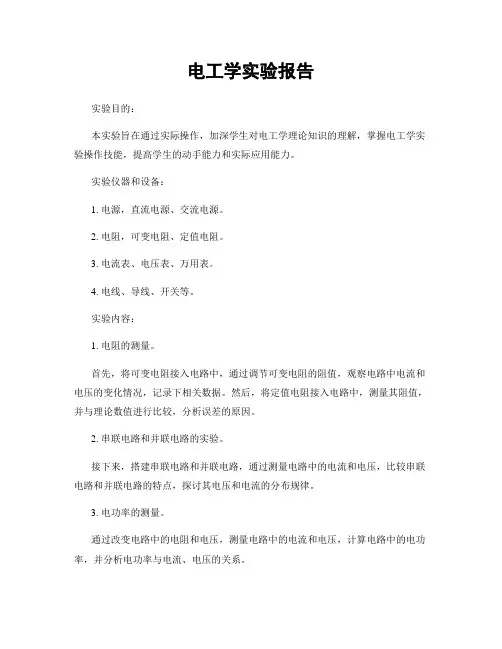

实验目的：
